Merk	Hoover
Model	HBP6123 N
Producttype	Afzuigkap
Elektrische voeding	230 V
Lampvermogen	28 W, fitting E14
Lamp type	HSGSB/C/UB-28-230-E14-67
Minimale installatieafstand (elektrische kookplaten)	60 cm
Minimale installatieafstand (gas- of mengkookplaten)	70 cm
Gebruiksvorm	Afzuigend (buitenafvoer) of filterend (recirculatie)
Vetfilter	Eén keer per maand vervangen of afhankelijk van verkleuring
Koolstoffilter	Maximaal elke 4 maanden vervangen (alleen voor recirculatieversie)
Type bediening	Toetsen of drukknoppen
Materiaal vetfilters	Papier
Buitenreiniging	Vochtige doek met neutraal vloeibaar wasmiddel
Veiligheidsmaatregelen	Stroom uitschakelen voor onderhoud; niet gebruiken zonder rooster of lampen
Conformiteitsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.

Veelgestelde vragen - HBP6123 N HOOVER

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 60 cm. Voor gas- of mengkookplaten is dit 70 cm. Als de instructies van het kooktoestel een grotere afstand voorschrijven, moet hiermee rekening worden gehouden.

Hoe installeer ik de afzuigkap in de afzuigversie?

In de afzuigversie worden de dampen naar buiten afgevoerd via een kanaal dat is bevestigd aan de aansluitflens boven de afzuigkap. De diameter van het kanaal moet gelijk zijn aan die van de flens. Het is belangrijk om een buis te gebruiken van de strikt noodzakelijke lengte met een minimum aan bochten (maximale hoek 90°).

Hoe installeer ik de afzuigkap in de filterversie?

In de filterversie wordt de aangezogen lucht ontvet en ontgeurd voordat deze weer in de ruimte wordt teruggevoerd. Hiervoor moet u een extra filtersysteem op basis van actieve kool installeren.

Hoe vaak moet de afzuigkap worden gereinigd?

De afzuigkap moet regelmatig van binnen en van buiten worden gereinigd, minimaal één keer per maand. Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar wasmiddel. Gebruik nooit alcohol, schuurmiddelen of schoonmaakgereedschap.

Wanneer moet het vetfilter worden vervangen?

Het vetfilter van papier moet eén keer per maand worden vervangen of zodra de verkleuring zichtbaar wordt op het bovenste gedeelte door het rooster.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter (alleen in recirculatieversie) moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd of geregenereerd.

Hoe vervang ik de lampen van de afzuigkap?

Koppel de afzuigkap los en zorg ervoor dat de lampen koud zijn. Vervang de defecte lamp door een lamp van hetzelfde type: 28 W, fitting E14, 230 V (ILCOSD-referentie: HSGSB/C/UB-28-230-E14-67). Plaats het rooster terug.

Wat te doen als de verlichting niet werkt na vervanging?

Controleer voordat u contact opneemt met de klantenservice of de lampen goed in hun behuizing zijn geplaatst.

Welke kookmethoden worden afgeraden onder de afzuigkap?

Het is verboden voedingsmiddelen te flamberen onder de afzuigkap. Vermijd het gebruik van open vuur, omdat dit de filters kan beschadigen en brand kan veroorzaken. Frituren moet voorzichtig gebeuren om te voorkomen dat oververhitte olie vlam vat.

Hoe kan de milieu-impact tijdens het gebruik worden verminderd?

Zet de afzuigkap op de minimale snelheid tijdens het koken en laat hem nog een paar minuten aan staan. Verhoog de snelheid alleen bij veel rook of stoom. Vervang de koolstoffilters en reinig de vetfilters volgens de aanbevelingen.

GEBRUIKSAANWIJZING HBP6123 N HOOVER

NL Montagevoorschriften en gebruiksaanwijzingen

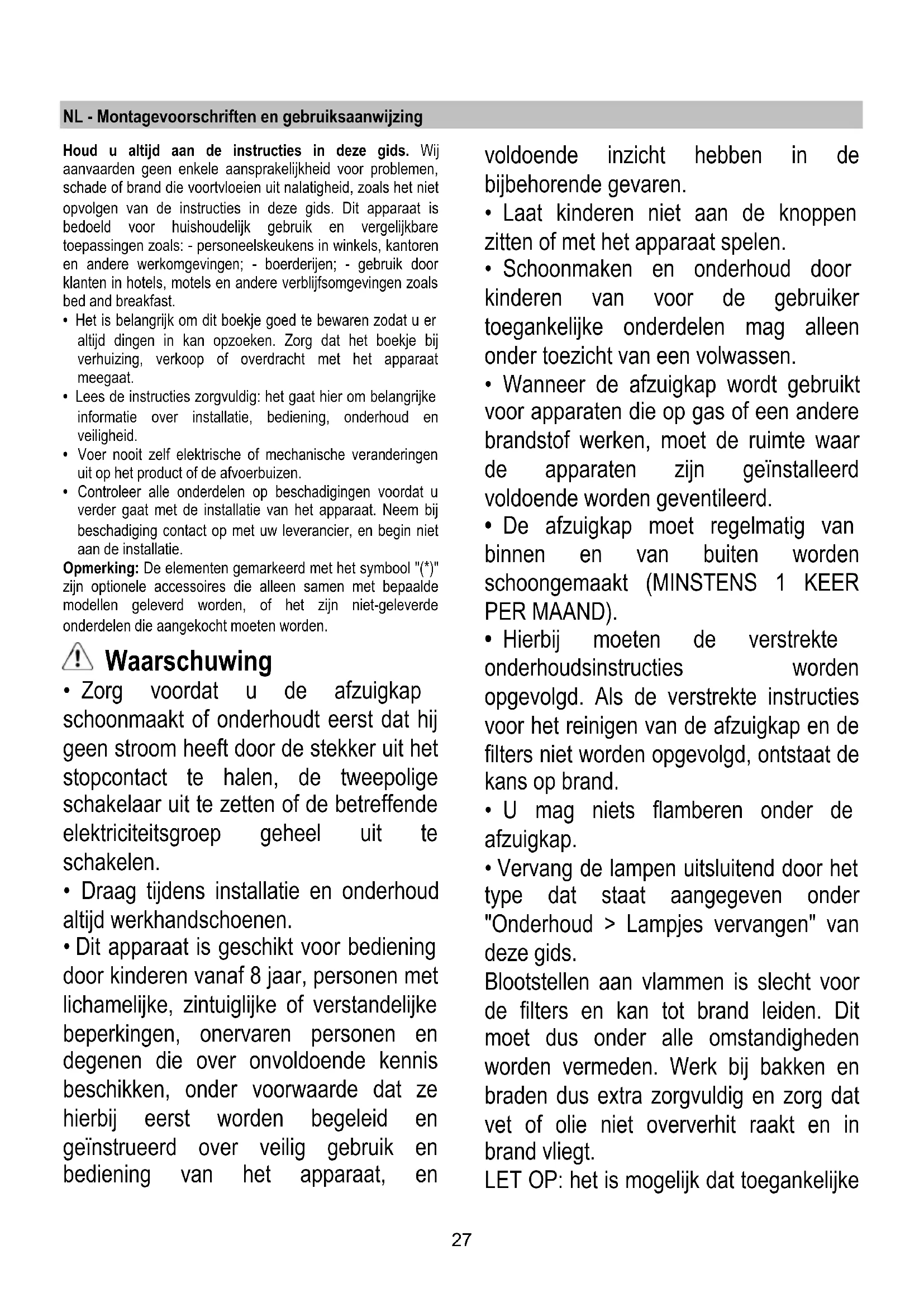

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u.altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodate u er.altijd dingen in kan opzoeken. Zorg dat het boekje bijverhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingenuit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol "@(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of debetreffende elektriciteitsgroep geheeluit tschakelen.
• Draagijdensinstallatie en onderhoud altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en

voldoendeinzicht hebben in de bijbehorende gevaren.

• Laat kinderen nicht aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkste onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstallerd voldoende worden geventileerd.
• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijke

onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanner nicht de in denen instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens denen instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden geschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europeserechtlijn 2012/19/EC betreffende afgedankte elektrische enelektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieuu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wonneer u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief möglich te honden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Hierbij verklaren wij, onder onsze verantwoordelijkheid, dat

door het aanbrengen van de C E marking het product vloodet aan de Europese wettelijke eisen op het gebied van veiligheid, gezondheid en milieu.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciala hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OPI!

De afvoerbuis worden aangeschaft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OPI!

Als de afzuigkap is geleverd met een actief koolfilter,要去 dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elkleboogkoppelingen (maximale hoek hiervan: 90^irc ).
• Vermijd große variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en vervolgens\ weer谈起ggeleid maar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken,要去 een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 60cm bij een elektrische kookplaat en 70cm , in geval van een gas-of gemengd fornuis. Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gezruikt.

Elektrische aansluiting

De aansluiting op hetlichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niedwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Nieteerereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zatat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van hetlichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controleren.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie Dienst worden verrangen om ieder risico te voorkomen.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschäfte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s) moet(en) alleen aanwezig zijn als de afzugkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiigkap zitten (bijv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoegijken om het gewicht van de afzuigkap te kunnen honden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

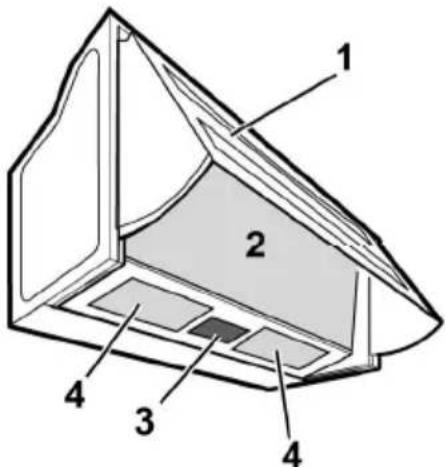

Beschrijving van de wasemkap

1. Dampverzamelaar
2. Zuigrooster
3. Bedieningen
4. Lichtpunten

Werking

Gebruik de beschikbare toetsen of knoppen voor de bediening van de lichten en de zuigkracht.

Alleen bij sommige uitvoeringen worden de zuigkracht en, in enkele gezallen, het Licht bediend door het openen en het sluiten van de stoomverzamelaar.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb.2-18

Vangt vetdeeltjes op uit de kookdampen.

Papieren filter deze要去en keer in de maand verrangen worden of wonneer de bovenkant ervan van kleur verandert, als de kleur uit het rooster zichtaar is.

Koolstoffilter (alleen voor filterend apparaat) afb. 17

Absorbeert ongewenste kookgeurtjes. Wanner het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Vervanging lampjes

Koppel het apparaat los van hetlichtnet.

Waarschuwing! Wacht tot het lampje is afgekoeld voordat u het aanraakt.

Vervang lampjes alleen door hetzelfde type volgens de specificaties op het productetiket of bij de lampvoet.

Verwijder het rooster.

Verwijder de beschadigde lamp en verrang met een新产品 exemplaar (raadpleeg de onderstaande tabel):

Lamp	Vermogen (W)		Fitting
	28		E14
Spanning (V)		Afmeting (mm)
230		67 (Licht Center Lengte)
Code ILCOSD (volgens IEC 61231)
HSGSB/C/UB-28-230-E14-67

Monteer het rooster wee terug.

Als een lampje het Niet doet, kijkt u of ze goed zich geplaatst voordat u om technische ondersteuning vraagt.
