Caratteristiche tecniche	Modello : HOOVER HBP6123 N
Tipo di cappa	Cappa a parete
Dimensioni	Larghezza : 60 cm
Portata d\'aria	Max : 600 m8/h
Livelli di potenza	3 livelli di potenza
Illuminazione	Illuminazione LED
Filtrazione	Filtri per grasso in alluminio
Installazione	Installazione a parete
Consumo energetico	Classe energetica : B
Utilizzo	Comandi elettronici con display
Manutenzione	Filtri lavabili in lavatrice
Sicurezza	Protezione contro sovraccarichi
Informazioni generali	Garanzia : 2 anni

Domande frequenti - HBP6123 N HOOVER

Come pulire i filtri della cappa HOOVER HBP6123 ?

Per pulire i filtri, rimuoveteli dalla cappa e immergeteli in acqua calda saponata per circa 15 minuti. Sciacquateli con acqua pulita e lasciateli asciugare completamente prima di rimetterli a posto.

Perche9 la mia cappa non si accende ?

Verificate se la cappa e8 correttamente collegata e se l\'alimentazione elettrica funziona. Assicuratevi inoltre che il fusibile non sia bruciato.

La cappa HOOVER HBP6123 fa rumore ?

Un certo livello di rumore e8 normale durante il funzionamento. Tuttavia, se il rumore e8 eccessivo, verificate che i filtri siano puliti e che la cappa sia correttamente installata e fissata.

Come regolare la potenza di aspirazione della cappa ?

La cappa HOOVER HBP6123 dispone di diversi livelli di potenza. Utilizzate il pannello di controllo per selezionare il livello di aspirazione desiderato in base alle esigenze di cottura.

Cosa fare se la cappa non filtra correttamente gli odori ?

Verificate che i filtri a carbone siano in buone condizioni. Se necessario, sostituiteli ogni 6 mesi o 1 anno a seconda della frequenza di utilizzo. Assicuratevi inoltre che la cappa sia in modalite0 estrazione se e8 collegata all\'esterno.

La luce della cappa non funziona, cosa devo fare ?

Verificate prima la lampadina. Se e8 bruciata, sostituitela con una lampadina del tipo raccomandato nel manuale d\'uso. Se il problema persiste, contattate il servizio post-vendita.

Come installare la cappa HOOVER HBP6123 ?

Seguite le istruzioni di installazione fornite nel manuale. Assicuratevi di fissare la cappa a una distanza appropriata dalla superficie di cottura e di rispettare le norme elettriche.

Posso usare la cappa in modalite0 ricircolo ?

Sec, la cappa HOOVER HBP6123 puf2 essere utilizzata in modalite0 ricircolo con filtri a carbone. Assicuratevi di installarli correttamente per un funzionamento ottimale.

MANUALE UTENTE HBP6123 N HOOVER

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il significato "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o della necessaria conoscenza, parchè molto sorveglianza oppure dopo che le stesses abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri可供a rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatora nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannioso ai filtri e cui doar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattato controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Maiutilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con un programmatore, timer, telecomando separato o qualsiasttro dispositivo che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anni ovegati ovegati ovegati ovegati. Per manenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtering/carbone. Per mantenere ben efficiente il filtering del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystemà di canalizzazione individato in quello manuale.

Applicando la marcatura CE isu quello prodotto, dichiariamo, sotto la nostra responsabilità, la conformità ai requisiti Europei di sicurezza, salute ed ambiente stabiliti alla legge per quello prodotto.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/i a carbone, quello/ì delve/devono essere rimioso/ì.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccardo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitareambiamenti drasticidi sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 70cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo oll'st installatione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dello installatione, applicare un interrottore bipolare a norma

che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallymente va molto e conservato.

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi partide di pareti/soffitti. E' tuttavia necessario interpellare untechnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesessere sufficientemente robusto da sostenere il peso della cappa.

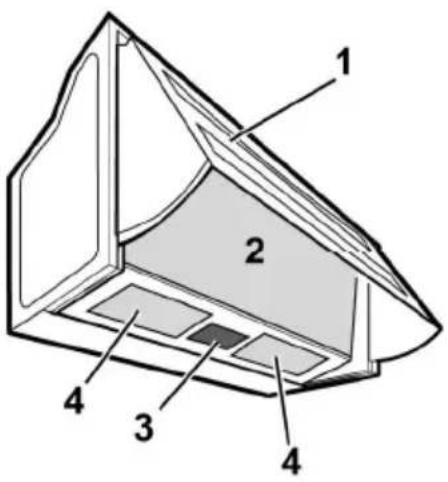

Descrizione della cappa

1. Raccogli vapore
2. Griglia di aspirazione
3. Comandi
4. Punti luce

Funzionamento

Utilizzare i tastingi od i pulsanti previsti per il controllo delle luci e delle potenze di aspirazione disponibili.

Solo in alcuni modelli: aprendo e chiudendo il raccogli vapore si cui controllare l'accensione e spegnimento del

motore che regola la potenza di aspirazione e, in alcuni casi, l'accenzione e spegnimento delle luci.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 2-18

Trattiene le particelle di grasso derivanti alla cottura. Il filtr di carta deve essere sostituito una volta al mese o se colorato nel lato superiore, quando la colorazione traspare dai fori della griglia.

Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 17

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrlo carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. In agli casi è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

Rimuovere la griglia.

Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella除去):

Lampada	Potenza (W)		Attacco
	28		E14
Tensione (V)	Dimensione (mm)
230		67 (Lunghezza Centro Luce)
Codice ILCOS D (in accordo a IEC 61231)
HSGSB/C/UB-28-230-E14-67

Rimontare la griglia.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
