Kenmerk	Details
Type oven	Inbouwoven
Inhoud	70 liter
Energie	Elektrisch
Energieklasse	A
Bakmodi	Hetelucht, grill, traditionele bereiding
Maximale temperatuur	250°C
Bedieningspaneel	LCD-scherm met touchbediening
Reinigingsfunctie	Katalytische reiniging
Veiligheid	Veiligheidsslot, koele deur
Afmetingen (HxBxD)	59,5 x 59,5 x 56,4 cm
Gewicht	35 kg
Inclusief accessoires	Rooster, bakplaat
Garantie	2 jaar

Veelgestelde vragen - OST353ALU Pelgrim

Waarom wordt mijn Pelgrim OST353ALU oven niet warm?

Controleer of de oven correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de verwarmingsfunctie is geselecteerd en dat de temperatuur is ingesteld. Als het probleem aanhoudt, raadpleeg dan de handleiding voor aanvullende oplossingen.

Hoe maak ik de binnenkant van mijn Pelgrim OST353ALU oven schoon?

Gebruik een geschikte ovenreiniger of een mengsel van water en azijn. Breng het product aan op de binnenoppervlakken, laat het een paar minuten inwerken en veeg het vervolgens af met een vochtige doek. Gebruik geen schurende voorwerpen.

De oven maakt vreemde geluiden, is dat normaal?

Ventilatie- of klikgeluiden kunnen normaal zijn. Als de geluiden echter overdreven lijken of gepaard gaan met trillingen, wordt aanbevolen contact op te nemen met een technische dienst.

Hoe stel ik de timer in op mijn Pelgrim OST353ALU oven?

Draai aan de timerknop tot de gewenste tijd. De oven geeft een geluidssignaal wanneer de tijd is verstreken.

Waarom gaat het binnenlicht van mijn oven niet aan?

Controleer of de lamp is doorgebrand. Vervang deze indien nodig door een geschikte lamp. Als het probleem aanhoudt, kan er een elektrisch probleem zijn dat technische hulp vereist.

Hoe gebruik ik de pyrolyse-reinigingsfunctie op de Pelgrim OST353ALU?

Selecteer de pyrolyse-modus op het bedieningspaneel, sluit de ovendeur en start de cyclus. Zorg ervoor dat de oven leeg is en laat hem afkoelen voordat u de asresten wegveegt.

De oven geeft een foutcode weer, wat moet ik doen?

Raadpleeg de gebruikershandleiding om de foutcode te identificeren. Vaak is het een klein probleem dat kan worden opgelost. Als de code blijft bestaan, neem dan contact op met de klantenservice.

Hoe stel ik de temperaturen in voor het bakken in de oven?

Gebruik de temperatuurknop op het bedieningspaneel om de gewenste temperatuur te selecteren. Raadpleeg recepten voor aanbevolen temperaturen voor verschillende gerechten.

GEBRUIKSAANWIJZING OST353ALU Pelgrim

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle möglichkheden die dit toestel u biedt. U vindt informatatie voor uw verilgheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energia te besparen.

Bewaar de gebruiksaanwijzing en het installmentievoorschrift. Een eventueel volgende gebruiker van dit toestel kan waar+zijn voordeel mee doeon.

Veel kookplezier!

Inhoud

Toestelinformatie 2-3
Veiligheid 4

Waar u op moet letten 4

Voor het eerste gebruik 4
Mogelijkheden 5-9

Onderhoud 13
Reinigen 13

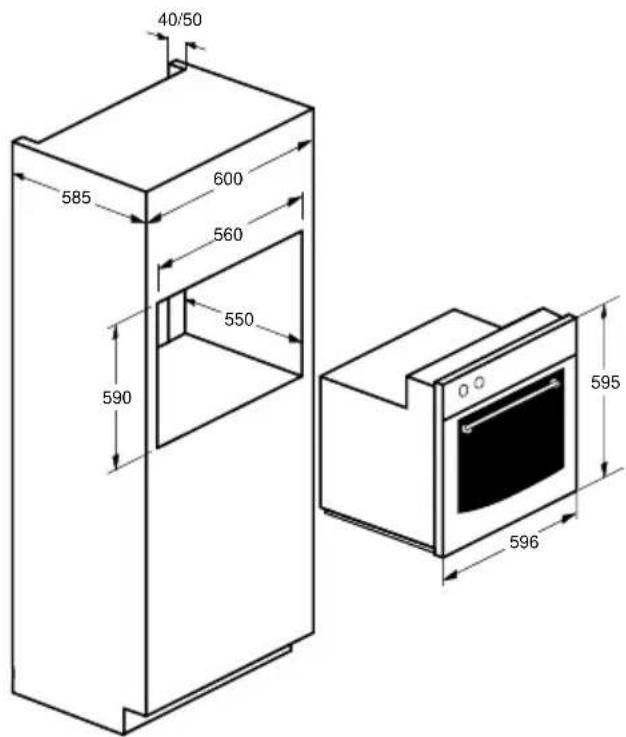

Installatie 14-17
■ Afvoeren verpakking en toestel 18

OST 353-373-393-653-673-693

OKW353-373-393-395-396-653-673-693-695-696

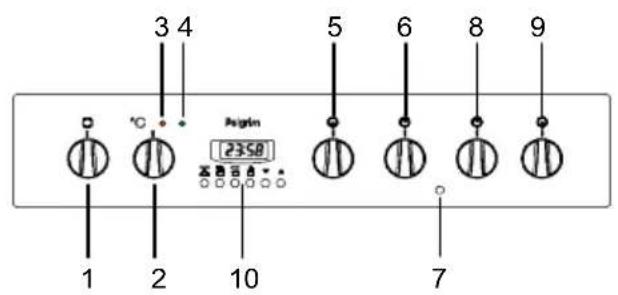

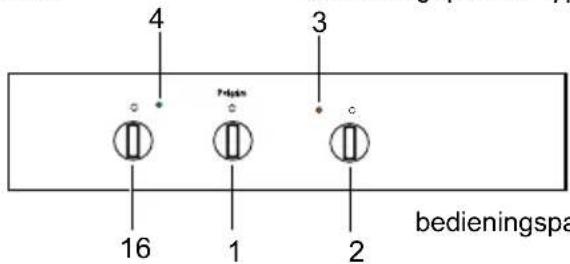

bedieningspaneel type OST353 - 653

bedieningspaneel type OKW353 - 653

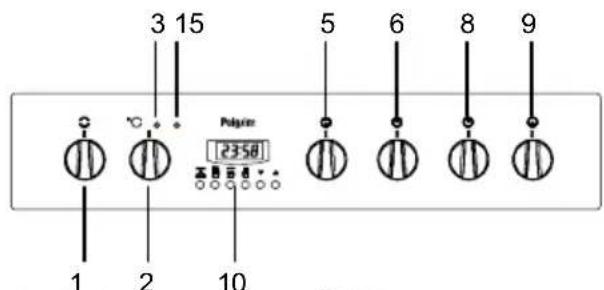

bedieningspaneel type OST373-673-673

bedieningspaneel type OKW373

bedieningspaneel type OST393

bedieningspaneel type OKW393-395-396- 3 693-695-696

bedieningspaneel type OST393 /P04 OST693/P01

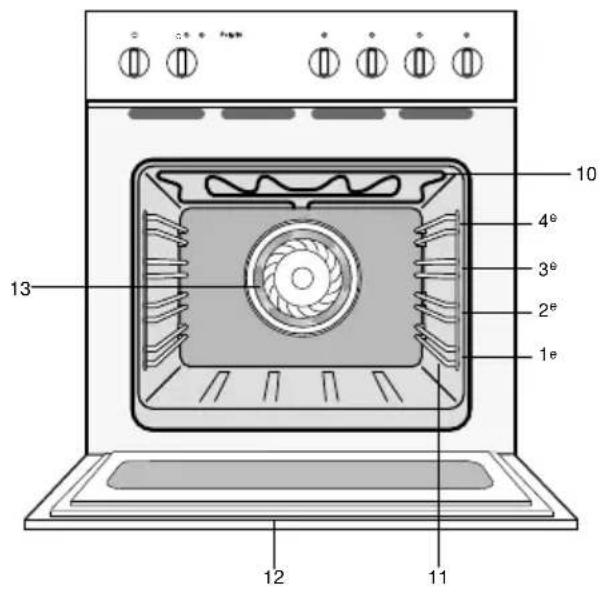

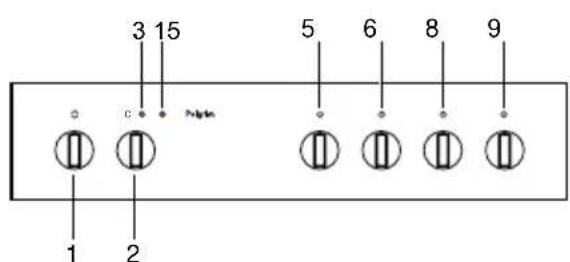

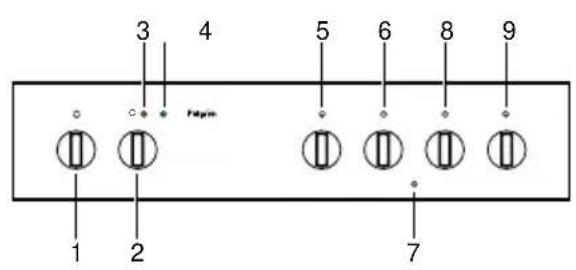

Toestelformatie - OST

1-ovenknop
2 - bedieningsknop bakoventemperatuur
3 - signaallampje bakoventemperatuur, kleur oranje
4 - signaallampje bakoven, kleur groen
5 - bedieningsknop kookzone linksvoor
6 - bedieningsknop kookzone linksachter
7-vonkontstekingsknop gaskookplaat
8 - bedieningsknop kookzone rechtsachter
9 - bedieningsknop kookzone rechtsvooor
10 - verwarmingselement bovenwarmte/ grillen
11 - richels in vier hoogten
12 - oventeur
13 - ventilator
15 - Signaallampje tvb de elektro / keramische kookvlakken, kleur oranje
16-Timer eindebak/braadtijd(120 minuten)

Toestelinformatie - OKW

1-ovenknop
2-bedieningsknop bakoventemperatuur
3 - signaallampje bakoventemperatuur, kleur oranje
4 - signaallampje bakoven, kleur groen
5 - bedieningsknop kookzone linksvoor
6 - bedieningsknop kookzone linksachter
7-vonkontstekingsknop gaskookplaat
8 - bedieningsknop kookzone rechtsachter
9 - bedieningsknop kookzone rechtsvooor

Timer einde bak/braadtijd (120 minutes)

Deze timer dient om de werkung van de oven uit te schakelen zodra de ingesteldearend is verstreken.

1)WERKING

Zet het eten in de oven en stel met dethermostaatknop de gewenste temperatuur in. Draai de "einde bak/braadtijd" - knop in de gewenste bak/braadtijdstand. Zodra de ingestelde bak/braadtijd is verstreten, werklijk een geluidssignaal en wordt de werking van de oven uitgeschakeld.

2) MANUELE MODUS

Omdoven manueel te bedieren zonder een bak/braadtijd in te stellen,draait u de knop in de stand.

Waar u op moet letten

Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
Maak het toestel spanningsloos voordat met reparatie of schoonmaken worden gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.
De ovenruit kan door langdurig gebruik van de oven op de maximale temperatuur (bijvoorbeeld bij het grillen) warm worden (maximaal ca. 100^ ). Let op als er kinderen in de buurt�.
Vet en olie zich bij oververhitting ontvlambaar. Blijf in de buurtijdens het bereiden van gerechten.
Snoeren van elektrische apparaten - zoals van een mixer - kunden bekneld raken:tussen de deur van de hete oven of terecht komen op hete kookplaten/zones.
De oven.altijdlaten afkoelen met geslotendeur.
Grilleer alkijd met gesloten deur.
Bedek de ovenbodem nooit met aluminiumfolie enplaats ook geen bakblikken of -vormen op de ovenbodem. De folie houdt namelijk de hitte gegen, waardoor emailleschade ontstaat en het bakresultaat ongunstig beinvloed worden.

Voor het eerste gebruik

Gebruiksklaar make

Haal alle toebehoren uit de oven en reinig ze grondig met een afwasmiddel. Schakel de gesloten lege oven ongeveer 30 minutes in op de maximum temperatuur. Schakel hierna gedurende 15 minutes het grillelement in. Na het afkoelen de oven met warm water schoonmaken.

Opmerking

Als de oven voor de eerste maal sterk verhit wordt, zult u een "nieuwigheidsluchtje" ruiken. Dit is normalaal.

Direct schoonmake

Gemorste suikerhoudende gerechten of vruchtensappen, zoals pruimennat of rabarber, kunden de kleur van het email aantasten. Het verdient aanbeveling dit direct schoon te make.

Instellen dagtijd (indien van toepassing)

Druk op toets A.
- Stel de juisteijd in met toets B of toets C. Zeven seconden na de LASTE handled wordt de functie geactiveerd.

Kookplaten

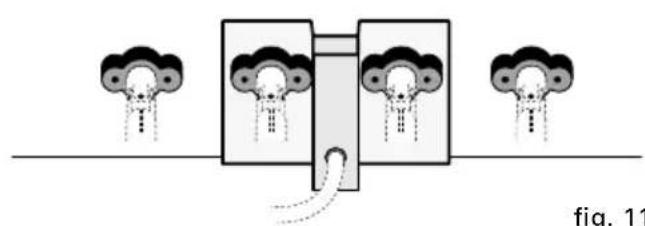

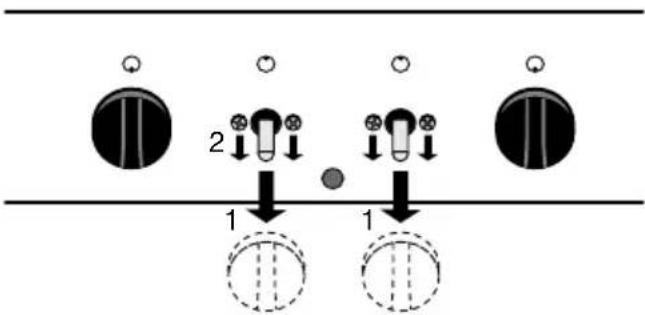

De combinatieoven 373 kan uitsluitend gecombineerd worden met een Pelgrimelektrische kookplaat of met een Pelgrim keramische kookplaat.

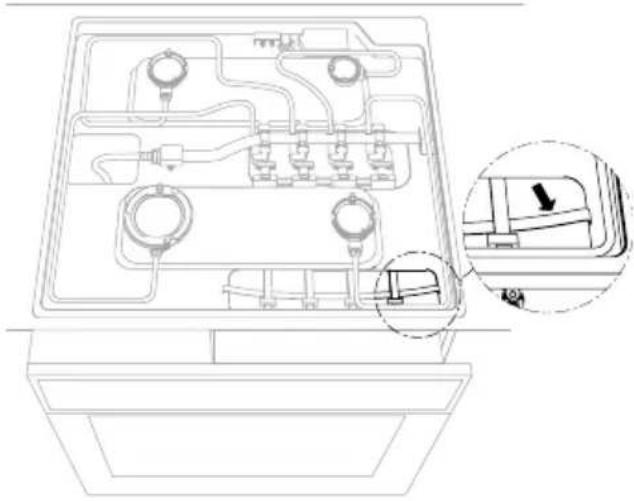

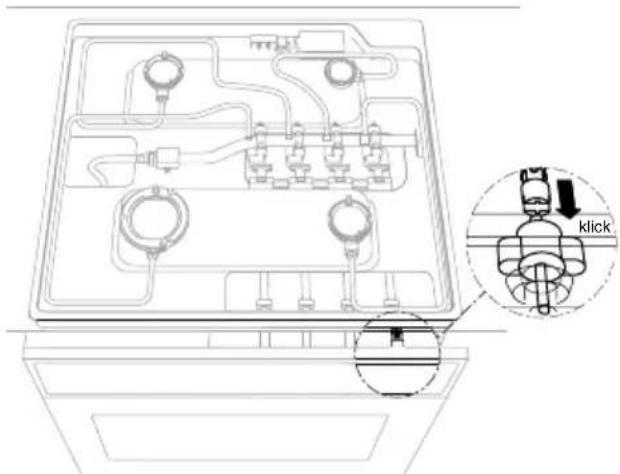

De combinatieoven 35a658et een Pelgrim gaskookplaat gecombineerd worden. Bovengenoemde kookplaten hebben een eigengebruiksaanwijzing.

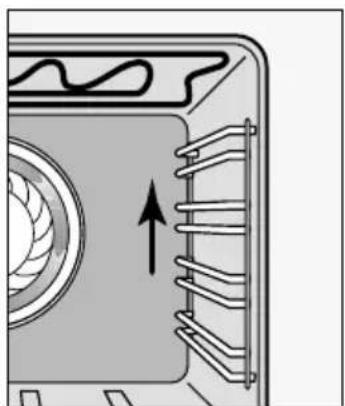

Tip

Schakel de kookplaten gedurende enkele
minuten een voor een in op de hoogste stand
voordat u ze voor de eerste keer gebruikt.
Hierdoor verdwijnt het "nieuwigheidsluchtje".

Gebruik van pannen

Gebruik alleen pannen met een stevige, egale, liefstDICke bodem.Dit geldt vooral voor het koken en bakken bij hoge temperaturen (bijvoorbeeld frituren).Oneffen bodems verlengende kooktijd en verhogen het energieverbruik.

Altijd een deksel gebruiken

Bij het koken+zonder deksel of met verschoven deksel worden onnodig veel energia verspild.

Aandachtspunten bij elektrisch en keramisch koken

Zout water en nature bodems beschadigen de kookplaat. Zorg ervoor dat de kookplaten algijd droog+zijn. Bij overkoken moet u de kookplaat direct schoonmaken.

De beste warmteoverdrecht worden bereikt als de pan en de kookplaat/zone even groot়n.

Elektronische klok (indien van toepassing)

De elektronische klok heeft meerdere functies:

• Weergave van de dagtijd (zie pag. 4).
  -Uitschakelen van de oven met timer.

Instellen dagtijd

Druk op toets A.
- Stel de juisteijd in met toets B of toets C. Zeven seconden na de LASTe handeling wordt de functie geactiveerd.

Instellen zomer-/wintertijd

-Houd toets A vier seconden ingedrukt.
- De urenweergave gaat knipperen.
- Stel het juiste uur in met toets B of toets C.

Instellen timer

• Druk op toets C om de timer te activeren.
  Druk nogmaals op toets C en houd deze ingedrukt totdat de juiste baktijd bereikt is (maximaal 99 minutes 50 seconden).
• De afteltijd is zichtaar in het display. Het symbool Licht op.
• Druk op toets A en gedurende 6 seconden op worden de actuèleijd weergegeven.

Timer deactiveren

-Houd toets B en C gelijktijdig ingedrukt.
- Laat verwolgens eerst toets C los.

Geluidssignaal

Het klok geeft, nadat de baktijd is afgelopen en de oven isuitgeschakeld, gedurende zeven minuten een signaal.

• Schakel het geluidssignaaluit mettoets C.

Signaal aanpassen

Indien er geen functie is geactiveerdkest u, nadat u de dagtijd hebt ingesteld, met behulp van toets B de volume van het signal aanpassen. Ukestui drie verschillende volumes kiezen.

De elektronische programmeerenheid omvat volgende functies:

• 24u-klok met verlichte display
• Timer, geluidssignaal tot maximum 23u 59min
• Automatisch programma met instelling begin en einde bak/braadtijd
• NHalfautomatisch Nprogramma N(hetzij Nalleen stroomonderbreking knipperen er 3 nullen op begin-, hetzij alleen einde bak/braadtijd). de display. Om de klok in te stellen, drukt u
  De cijfers op de klok geleven de uren (0-24) en minutes aan.
  Nadat de oven voor het eerst onder spanning worden gezet of na een
  stroomonderbreking knipperen er 3 nullen op de display. Om de klok in te stellen, drukt u

Functieomschrijving van de toetsen

“Timergeluidssignaal
" Bak/braadtijd (duur) "
“Einde bak/braadtijd”
"Manuele modus
"Verhoging van de waarden van alle programma's"
+ "Verlaging van de waarden van alle programma's"

Omschrijving van de displaysymbolen

"AUTO" (knippert) - Programmeerenheid in automatische modus, maar nicht geprogrammeerd.

"AUTO" (brandt) - Programmeerenheid in automatische modus en geprogrammeerd.

Bakken/braden in geprogrammeerde modus aan de gang
Geluidssignaal geprogrammeerd
en "AUTO" (beide knipperend) N -programmeerfout.

Geen enkel symbol op de display te zien, tenzij de cijfers van de klok:

Programmeneenheid in manuele modus.

Digitale klok

op drukt u op de "min"-toets of "plus"-toets toets totdat het uur klopt. Het instellen van de klok verloopt sneller of trager al naargelang umeer of minder druk op de "min"-toets en "plus"-toets uitoefent.

Manuele modus (zonder gebruik van de programmeerenheid)

Om de oven in manuele modus, d.w.z. zonder de programmeerenheid te gebruiken, dient u de knipperende "AUTO"uit te schakelen door op de -toets te drukken.

Verdwijnt "AUTO" Niet van de display, dan zit er nog een bak/braadprogramma in het geheugen.

U dient u het te wissen door op de.

• toets te drukken totdat de klok op O staat.

Automatische modus

(begin- en einde bak/braadtijd)

1) Druk op de zoets om de bak/braadtijd te programmeren.
2) Druk op de Noots om het einde van de bak/braadtijd in te stellen.
3) NStel Nmet Nde Nthermostaatknop Nen Ndefunctiekiezer de gewenste temperatuur en hetbak/braadprogramma in.

Vervolgens verschijnt er "AUTO" op de display. Het symbol blijft branden, wat betekent dat de oven werden geprogrammeerd.

Een Npraktisch Nvoorbeelnde Ngebruiker Nwenst een Nbak/braadtijd Nvan N45 Nminuteu, Ndie Nom uwr moet eindigen.

• Druk op Nende "plus"-toets tot de duur van 0.45 is ingesteld.
• Druk op den de "plus"-toets tot de eindtijd van 14.00 is ingesteld.

Hierna verschijnt het uw opnieuw op de display en het "AUTO" -symboollicht op.

Dit betekent dat het programme werd en in het geheuge zit.

0m 13.15 treedt de oven automatisch in werkblinkt. Om 14.00 schakelt de oven zichelf automatischuin en werkblinkter een geluidssignaal totdat u op de -toets drukt.

A. Programmeren van de bak/braadtijd.

B. Programmeren van het einde van de bak/ braadtijd.

A) Druk op om de gewenste

bak/braadtijd in te stellen.De oven treedt onmiddelijk in werkung. De symbolen "AUTO" en verschijnen op de display.

Na Nafloop Nvan Nde Ningestelde Nbak/braadtij schakelt de oven zichself uit en werkblink er een Nonderbroken Ngeluidssignaal Ntotdat Nmen het op voormelde wijze uitschakelt.

B) Druk Nop de -toets Nom het einde Nvan de bak/braadtijd Nin te stellen. De oven Ntreedt onmiddelijk in werkung. De symbolen "AUTO" en N O verschijnen Nop de Ndisplay. NOp Nhet ingestelde einde van de bak/braadtijd schakelt de oven zichelf uit en werkblink er een onderbroken geluidssignaal totdat men het op voormelde Nwijze uitschakelt. Het Nbak/ braadprogramma kan te allen tijde gevisualiseerd worden door op de overeenkomstige knop te drukken. Het geheugen kan op elk ogenblick gewist worden door op de toets te drukken en de klok op 0 te zetten. NNadat u Nop Nd -toets heeft gedrukt, Nkan de Noven Nopnieuw in Nmanuele modus gelebruikt worden.

Timer = Geluidssignaal

N14 De Ntimer is Nslechts Neen geluidssignaal Ndat men voor een maximumduur van 23 uur en 59 minutes kan instellen.

Druk tegelijk op de -toets en (+) of (-) totdat u de gewensteijd hebelt ingesteld.

Na instelling van de tijd verschijnt het uur opnieuw op de display enlicht het symbool op. De afteling Nbegint Nonmiddelijk en kan Nte allen tjnde gevisuliseerd worden door op het symbool te drukken.

Na afloop verdwijnt het symbool Men werklinkter een onderbroken geluidssignaal totdat menhet uitschakelt door op de -toetsdrukken.

OPGELET! Bij een stroomonderbreking worden de klok op 0 gezet en worden alle programma's gewist. Na hervatting van de stroomtoe versuschijnen er drie knnipperende nullen op de display en kunt u opnieuw programmeren.

Oven

Conventional (zie fig. 3)

fig. 3

Het gerecht worden verwarmd door de stralingswarmte van de onder- en boven-elementen. Omdat de warmte van het boven-en onderelement komt is deplaats in de oven belangrijk. Meestal moet het gerecht in het midden van de oven staan. Aan het begin van het bakproces de ovendeur nooit openen. De kans is groot dat dan pas gerezen deeg inzakt.

Het bakken van soezen, schuimgebak, souffle's, brood, cake, pizza en biscuitdeeg gaat beter met boven- en onderwarmte.

Condensvorming

Tijdens het braden of bakken komt er vocht Voer. Vooral bij het bereiden van brood, pizza's, voorgebakken frites, etc. Bij meertere vormen of lagen ontstaat er vanzelfsprekind ookmeer condens in de oven.

Onderwarmte

Deze functie worden aanbevolen voor gerechten waar bij de bodem goed.gaar moet worden. De bodems van gerechten worden goed doorbakken.

Voor het einde van het bakproces (met nog een kwart van de baktijd te gaan) draait u de functieknop op onderwarmte. Stel de

temperatuurknop in op de maximale stand. Het gerecht worden dan voornamelijk door het onderelement verwarmd, maar kleurt wel door aan de bovenzijde.

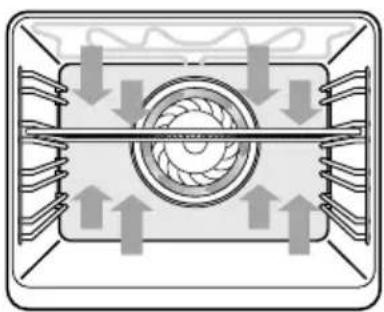

Hetelucht (zie fig. 4)

fig. 4

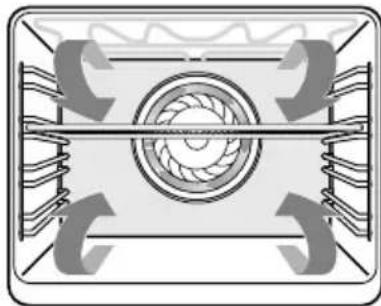

Hetelucht-grillen (zie fig. 5)

fig.5

De ventilator in de weiterwand verspreidt de hete lucht in de oven. Hiermee worden de gerechten verwarmd. U kurz op meerere niveaus tegelijk bakken, waardoor u energia kurz besparen. Het heteluchtsystem is uitermate geschikt voor het bakken van cakes, koekjes en appeltaarten. Wanner u op meerere richels tegelijk bakt moeten de vormenrecht onder elkaar gezet worden. Bakplaten met koekjesplaatst u op de eerste en derde richel van anderen.

Grill

Voor het grill en gratineren van gerechten. De gerechten worden verwarmd door de stralingswarmte van het gecombineerde grill-/ bakelement. Dethermostat regelt ook de grill. Het element zaaarom Niet continu maar vanijd tot vrij rood oplichten. De gerechten krijgen een knapperig bruin korstje. Bij het grill moet u de temperatuurknop op de maximale stand instellen. Dit geldt ook als u het draaispit gezruikt.

Door de knop van de heteluchtoven op bovenstaande grillpositie in te stellen, kurz u grillen met ingeschakelde ventilator. De stralingswarmte worden door de ventilator rondon het gerecht geblazen.

Deze stand is geschikt voor dunne stukken vlees en halve kippen.

De ovenruit kan door langdurig gebruik van de oven op de maximale temperatuur (bijvoorbeeld bij het grillen) warm worden (maximaal ca. 100^ ). Let op als er kinderen in de buurt�.

Grilleer altijd met gesloten deur.

Koelventilator

De oven is uitgerust met een koelventilator. Na gebruik van de oven bij zeer hoge bak- of braadtemperatuur blijdt de koelventilator enige tijd doordraaien om de oven voldoende te laten afkoelen, ook al is het toesteluitgeschakeld. De koelventilator schakelt na verloop van tijd automatisch uit en wordt wee automatisch ingeschakeld indien de oventemperatuur door de nog aanwezigewarmte in de oven te hoog oploopt.

Aleen ovenverlichting

Onderelement met ventilator

Dethermostatmoet op de gewenste temperatuur worden ingesteld.Aanbevolen gebruik:voor opwarmen of langzaam koken.

Conventionele stand met boven- en onderwarmte

De temperatuur kan worden ingesteld:tussen 50 en 250 C. Het gele lampjeGaat uit als de ingestelde temperatuur bereikt is.Geadviseerd wordt de oven voor te verwarmen.

Boven- en onderwarmte met ventilator

De ventilator zorgt voor een luchtcirculatie. Deze functie is geschikt voor het bakken van brood, pizza en lasagna. Geadviseerd worden de oven voor te verwarmen.

Grill normal

Om Kleinere porties te grillen

Grootvlak grill

Om over een groter vlak voedsel te grillen

Hetelucht grillen
De ventilator zorgt voor luchtcirculation. Voor het grillen van grotere volumes.

Turbo-hete lucht
De ventilator in de hinterwand blaast hete lucht in de oven. Hiermee worden de gerechten verwarmd. U kunt op meerdere niveaus tegelijk bakken.

Ontdooistand Hiermee kunt u 2x sneller gerechten ontdooien

Baktips

Inzethoogten

Afhankelijk van de hoogte van gebak of koekjesplaatst u de bakplaat op de eerste of tweede richel van onderen. Bakvormenplaatst u op het rooster op de eerste of tweede richel van onderen.

Bavvormen zich belangrijk

Vooral voor ovens met boven-/onderwarmte is het materiaal waaruit de bakvormen zijn vervaardigd erg belangrijk. De Beste bakvormen zijn gemaakt van zwart blink of bekleed met een speciale kunststof. Deze bakvormen nemen het snelst de hitte op en bevorderen kortere baktijden.

Zo stelt u vast of de taart gaar is

Prik 10这段时间 voor het einde van de baktijd met een prikker in de taart op deplaats waar deze het hoogst is. Als de prikker droog blijft en er geen deeg aan vastplakt,(Intu de oven uitschakelen en de nawarmte benutten om de taart te latent doorbakken.

De taart zakt in

Gebruik de volgende keer minder vloeistof of stel de temperatuur 10^ lager in of kies voor een langere baktijd. U要去 zich exact aan de roertijden honden die in uw kookboek staan aangegeven.

De taart is aan de rand prachtig hoog maar in het midden ingezakt

De rand van de springvorm nicht invetten. Na het bakken de taart voorzichtig met een mes losmaken.

De taart worden aan de bovenkant te donker

De taart op een lagere richel in de oven plaatsen, de temperatuur lager instellen, de taart iets longer latent bakken en eventueel Zwarte bakvormen gebruiken.

De taart worden aan de onderkant te donker

Het gebak op een hogere richel in de oven plaatsen en de temperatuur lager instellen.

Verschil van kleur

U heeft op twee of drie niveaus gebakken. Het gebak in het bovenste blink is donkerder dan in het onderste blink. Gelijktijdig in de oven geschoven bakblikken zijn nicht.altijd tegelijkertijd.gaar.Kies een lagere temperatuur;het gebak wordt dan gelijkmatig gaar.Laat het onderste blink 5 tot 10 minuten langer bakken of zet het 5 tot 10 minuten eerder in de oven.

De souffle is aan de bovenkant veel te donker

Verwijder de korst. Laat onder de grill even een bruin korstje op de souffle komen. Gebruik geen Parmezaanse kaas; deze kaassoort worden te snel bruin en smaakt dan bitter. Zet de volgende keer de vom iets lager in de oven en stel de temperatuur 10^ lager in.

De koekjes plakken aan het bakblik vast

Schuif het bakblik nog even in de oven en haal de koekjes er daarna onmiddelijk af.

De cake gaat bij het omkeren Niet uit de vorm

Maak de rand met een scherp mes voorzichtiglos.Keer de vorm opnieuw om en bedek het geheel een paar keer met een natte, koude doek.De volgende keer de vorm goed invetten en met bloem bestrooien.

Braden

In gesloten schalen of pannen blijf het vleessappiger. Bovendien zal er weinig of geen rookontwikkeling ontstaan. Bij het braden zonder deksel worden het vlees sneller bruin en knapperig.

De braadslede is ideaal voor het braden van een stuk vlees boven 1 kg.

Onderstaande babel is alleen van toepassing als u gerechten in een koude ovenplaatst.

Braadtijdentabel voor verschillende soorten vlees

Braadgerecht gewicht in kg temp in °C tijd in minutes
Rundvlees 1,0 180 - 200 100 - 120
Rundfilet / roastbeef 1,0 190 - 210 35 - 45
Varkensvlees 1,0 170 - 190 100 - 120
Casselerrib 1,0 150 - 160 80 - 100
Wild 1,0 180 - 200 90 - 120
Kalfsvlees 1,0 170 - 190 100 - 120
Lamsvlees 1,5 170 - 190 90 - 120
Gevogelte 1,0 170 - 190 50 - 60
2,0 170 - 190 120 - 150
4,0 160 - 180 150 - 180
Vis 1,5 160 - 180 35 - 55

Degetallenindezetabelzirnrichtgetallen.

Hetelucht-grillen

Braadslede op richel 1 in de oven plaatsen.
Grillgerecht midden op het rooster leggen (zie tabel).

Ovendeur sluiten en ovenknop instellen op grillstand.

Grilltijden-label voor het rondon grillen

Grillgerecht gewicht in kg

richelhoogte tijd in minuten

Sjaslik 3	17 - 20
Haantje	1	2	35 - 40
Rollade	1	2	50 - 60
Casselerrib		2	60 - 70

Degetallenindezetabelzijnrichtgetallen.

Bruineren

Om uw gerechten een bruin korstje te gehen, schakelt u nog enige minuten het grillelement in. Wacht tot de bovenzijde goudbruin is.

Kleine stukken vlees

Gegrild vlees behoudt zichn naturuurlijke aroma wanner u het van te voren nicht invet.

Grote stukken vlees

Deze können eventueel met een dun laagje olie of boter worden ingesmeerd, om uitdrogen te voorkomen.

Drogen

Om fruit, groente en kruiden goed te conserveren moet u de temperatuur op ca. 60 - 80^ instellen.

Ontdooien

U kunt ontdooien met de ventilator van de hetelucht-oven. Haal de diepvriesproductenuit de verpakking en leg ze in een schaal. Schuif de schaal op het rooster in richel 1. Zet de ovenknop van de heteluchtoven op stand de temperatuur op de nulstand (de ventilator blaast nu koude lucht).

Ontdooitijden van bevoren producten

Te ontdooien gerechtijd in	minuten
1000 gr. vis of 500 g. vlees 60 - 90
1000 gr. gezogelte of vlees 90 - 120
500 gr. braadworst 30 - 50
300 gr. fruit (aardbeien) 30 - 45
500 gr. lage taarten 20 - 30
500 gr. brood 30 - 40

Degetallenindezetabelzijnrichtgetallen.

Reinigen

Geemailerde delen

De binnenkant van de ovendeur, het bedieningspaneel, de zijwanden, de ovenbodem en de bak- en braadplaat+zijn geheel geëmailleerd. U kunt ze het beste reinigen met een warm sopje, eventueel met vloeibare zoep en nabwehandelen met schoon water.

Chroom

Richels en ovenrooster met een warm sopje of vloeibare zeep reinigen, nabehandelen met schoon water.

Kunststof/glas

Handgreep en knappen met een sopje of met Glassex reinigen.

Afdichtrubber

Reinigen met een warm sopje en nabehandelen met schoon water.

Tip

Door de oven regelmatig schoon te make, voorkomt u hardnekkige verontreinigungen.

fig.6

Wilt u de oven grondig reinigen, dan kurz u der richels verwijderen door ze omhoog te duwen enuit de haak te lichten.

Installatie

Algemeen

Wonneer het toestel Niet is voorzien van een aansluitsnoer met stekker, dan moet het door een erkend installer op het Lichtnet worden aangesloten.

Let op:

Op het gevevensplaatje staan de aansluitwaarde en de vereiste netspanning aangegeven. Het aansluten要去 gebeuren in overeenstemming met de nationale en lokale voorschriften.

Stekker en stopcontact要去en na installment van het toestel goed bereikbaar blijven.

Elektrische aansluiting

230V-50Hz

Het toestel moet.altijd geaard zichn.

Gebruik voor het aansluiten een kabel van goede kwaliteit, bijv. H05RRF,

1,5 of 2,5mm^2 met 3 of 5 aders, afhankelijk van de voorschriften.

Met de volgende kleurcode:

bruin = fase L

blauw = fase N

groen/geel = aarde()

zwart = nul of fase

U kunt, afhankelijk van het aansluitschema, de zwarte aders als nul- of fasedraad gebruiken.

De kabel要去 voorzien zijn van een stekker die geschikt is voor een nominaal vermogen van minimaal 15 A.

Wilt u een vaste aansluiting make, zorg er dan voor dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.

Aansluitschema's

Aan de weiterzijde van het toestel bevindt zich een etiket met waarop de aansluit-schema's.

Aansluitklemmen

Het aansluitblok befindt zich aan de rechtter achterzijde, bovenop de ovenbehuizing. De aansluitklemmen zijn bereikbaar nadat u de deksel van het aansluitblok hebt verwijderd. Met de op het aansluitblok aanwezige bruggen kunt u de vereiste doorverbinding make. Vergeet Niet de kabel vast te zetten met de trekontlasting.

Elektrische aansluiting

Twee of drie fasen.

Technische gegevens

oventypen	383653	53395
uitvoering
solo-oven		■	-	-
combi-oven met kookplaat	— elektrisch		gas
elektrische aansluiting
230 V —		■
230 V - 380 V/400 V —	—	-
50 Hz		■
nominaal vermogen kW	2,2	2,3	9,2	2,2

Combination van de oven 353/653 een Pelgrim gaskookplaat (zie fig. 7)

Sluit de oven aan op het elektriciteitsnet.
Schuif de oven voor 2/3 in de kast.

Verwijder de transportbeveiliging (zie fig. 8) van de cardankoppelingen.

fig. 8

Schuif de cardankoppelingen op de kranstiften van de oven en klik ze vast (zie fig. 9).

fig.7

fig.9

Plaats eerst de kunststof dopjes in de gaten van het ovenframe en schroefervolgens de oven vast aan dekeukenkast.
- Controller de werkung van de cardankoppeling.

Combinatie van de oven 3666

Pelgrim gaskookplaat GKV106

Bij inbouw onder de gaskookplaat GKV106, moet het vonkontstekingskastje van de kookplaat op de bevestigingsplaat blijterop het dashboard van de oven gemonteerd worden.

1. Verwijder de middelste bedieningsknuppen van het dashboard door ze maar u toe te trekken (zie fig. 10, 1).
2. Verwijder de schroeven (zie fig. 10, 2) om de cardanhouders en bevestigingsplaat te demonteren.

fig. 10

1. Verwijder het sierknopje uit de bevestigingsplaat.
2. Bevestig het vonkontstekingskastje op de bevestigingsplaat.
3. Schroef de bevestigingsplaat en de cardanhoulders wee vast op het dashboard (zie fig. 11). Let op de juiste montagepositie van de cardanhoulders.

fig. 11

1. Plaats de bedieningsknoppentering.

Sluit de oven aan op het elektriciteitsnet.
Schuif de oven in de ombouwkast.
Open de ovendeur en zet de oven met 2 schroeven per zichwand vast.

fig. 12

Combination van de oven 373 met de Pelgrim elektrto- of keramische kookplaat (zie fig. 7)

Voor de aansluiting van de kookplaat verdient het aanbeveling een hittebestendige aansluitkabel toe te passen. Nadat de elektrische of keramische kookplaat is geinstalleerd volgens de bij dat apparaat geleverde handleiding:

Sluit de oven aan op het elektriciteitsnet en verbind de 15-polige stekker van de kookplaat met de contrastekker van de oven.

Schuif de oven in de ombouwkast.
Plaats eerst de dopjes in de gaten van het ovenframe en schroefervolgens de oven vast aan de keukenkast.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar.

Gebruikt zich:

-karton
poly-ethylenfolie (PE)
- CFK-vrij polystyrene (PS-hard-schuim)
polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijkke apparaten.

Dit toestel voldoet aan de voorschriften van de richtlijn 89/336/EEG inzake electromagnetische compatibilititeit.

Introduction

NL Ditt apparatus is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u möglichn negativie consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zouden konnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waar van要去 het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoorn in uw woonplaat, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.
