GEBRUIKSAANWIJZING XAVAX100C2 SONY

An Armaturenbrett/MittelkonsoleMit dem Fahrzeug gelieferte Teile HalterungHalterung30DE Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler. Austauschen der Sicherung Sicherung (10 A)2NL Het naamplaatje met de bedrijfsspanning, enzovoort bevindt zich aan de onderkant van de behuizing. Waarschuwing Stel het apparaat niet bloot aan regen of vocht. Dit kan brand of elektrische schokken tot gevolg hebben. Open de behuizing niet. Dit kan elektrische schokken tot gevolg hebben. Laat het apparaat alleen nakijken door bevoegde servicetechnici. Geproduceerd in China Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/ EU. De volledige tekst van de EU- conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/ Deze apparatuur is bedoeld om te worden gebruikt met de goedgekeurde softwareversie(s) die aangegeven zijn in de EU-conformiteitsverklaring. De software die geïnstalleerd is op deze apparatuur werd gecontroleerd en beantwoordt aan de essentiële vereisten van Richtlijn 2014/53/EU. U kunt de softwareversie in het firmware-instelitem van het algemene instelmenu controleren. De geldigheid van de CE-markering is beperkt tot alleen die landen waarin dit wettelijk verplicht is, hoofdzakelijk in de EER-landen (Europese Economische Ruimte). Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn Dit product werd vervaardigd door of in opdracht van Sony Corporation. EU importeur: Sony Europe Limited. Vragen aan de EU invoerder of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, België. Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met afzonderlijke inzamelingssystemen) Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mogen worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,004% lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden vervangen. Om ervoor te zorgen dat de batterij, elektrische en elektronische apparaten op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van hun levenscyclus worden ingeleverd bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van dit product of de batterij, kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht. Disclaimer betreffende diensten aangeboden door derden Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties. Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm wordt. Zie "Aansluiting/installatie" (pagina 24) voor meer informatie. Waarschuwing als het contactslot van de auto geen ACC-positie heeft Na het contactslot te hebben uitgeschakeld, dient u HOME op het apparaat ingedrukt te houden tot de schermweergave verdwijnt. Doet u dit niet, dan blijft het scherm ingeschakeld, waardoor de batterij kan leeg raken.3NL Let op

HARDWARE EN/OF SOFTWARE. Geachte klant, dit product omvat een radiozender. Overeenkomstig UNECE-voorschrift nr. 10 kan een autofabrikant speciale voorwaarden opleggen voor de installatie van radiozenders in auto's. Controleer de handleiding van uw auto of neem contact op met de fabrikant of de verkoper van uw auto voor u dit product in uw auto installeert. Noodoproepen Dit systeem voor handenvrij bellen via BLUETOOTH en het elektronische toestel dat met het systeem verbonden is, gebruiken radiosignalen, mobiele en vaste netwerken en ook een door de gebruiker geprogrammeerde functie. Verbinding kan niet onder alle omstandigheden worden gegarandeerd. Vertrouw daarom niet uitsluitend op uw elektronische toestel voor het tot stand brengen van essentiële communicatie (zoals bij medische noodgevallen). Over BLUETOOTH-communicatie

• Microgolven die worden uitgestraald door een BLUETOOTH-toestel kunnen de werking van elektronische medische apparaten beïnvloeden. Schakel dit apparaat en andere BLUETOOTH- toestellen uit op de volgende plaatsen, omdat dit ongelukken kan veroorzaken. – waar brandbaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinestation – in de buurt van automatische deuren of een brandmelder

• Dit apparaat ondersteunt veiligheidsvoorzieningen die voldoen aan de BLUETOOTH-norm voor een veiligere verbinding wanneer de draadloze BLUETOOTH-technologie wordt gebruikt, maar deze beveiliging zal afhankelijk van de omstandigheden mogelijk niet voldoende zijn. Wees voorzichtig wanneer u communiceert met behulp van draadloze BLUETOOTH-technologie.

• Wij aanvaarden geen verantwoordelijkheid voor het uitlekken van informatie tijdens BLUETOOTH- communicatie. Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony- handelaar. Belangrijke kennisgeving4NL Inhoudsopgave Waarschuwing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Onderdelen en bedieningselementen . . . . . . . . . . 5 Aan de slag Initiële instellingen uitvoeren . . . . . . . . . . . . . . . . . 7 Een BLUETOOTH-toestel voorbereiden . . . . . . . . . . 7 Een achteruitrijcamera aansluiten. . . . . . . . . . . . . . 8 Luisteren naar de radio Luisteren naar de radio. . . . . . . . . . . . . . . . . . . . . . . 9 Tuneroptiefuncties gebruiken . . . . . . . . . . . . . . . . . 9 Afspelen Afspelen vanaf een USB-apparaat. . . . . . . . . . . . . 10 Afspelen vanaf een BLUETOOTH-apparaat. . . . . . 10 Tracks zoeken en afspelen . . . . . . . . . . . . . . . . . . . 11 Overige instellingen tijdens het afspelen . . . . . . . 11 Handenvrij bellen Een oproep beantwoorden . . . . . . . . . . . . . . . . . . 12 Iemand opbellen. . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Beschikbare bedieningen tijdens een gesprek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Handige functies Android Auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Gebarenopdrachten gebruiken . . . . . . . . . . . . . . . 14 Instellingen Algemene bediening voor instellingen. . . . . . . . . 14 Algemene instellingen . . . . . . . . . . . . . . . . . . . . . . 14 Geluidsinstellingen . . . . . . . . . . . . . . . . . . . . . . . . . 15 Visuele instellingen. . . . . . . . . . . . . . . . . . . . . . . . . 16 Aanvullende informatie De firmware bijwerken . . . . . . . . . . . . . . . . . . . . . . 16 Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . 16 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . 19 Problemen oplossen. . . . . . . . . . . . . . . . . . . . . . . . 20 Meldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Aansluiting/installatie Opgelet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Lijst met onderdelen voor de installatie . . . . . . . . 24 Aansluiting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285NL Onderdelen en bedieningselementen HOME – Hiermee kunt u het HOME-menu openen. – Hiermee kunt u het apparaat inschakelen. – Houd deze toets langer dan 2 seconden ingedrukt om het apparaat uit te schakelen. ATT (dempen) Houd deze toets 1 seconde (minder dan 2 seconden) ingedrukt om het geluid te dempen. Om te annuleren houdt u de toets opnieuw ingedrukt of draait u aan de volumeregelknop. Volumeregelknop Draai aan deze knop om het volume te regelen terwijl er geluid wordt uitgevoerd. OPTION Druk op deze knop om het OPTION-scherm te openen (pagina 6). VOICE Houd deze toets ingedrukt om de spraakopdrachtfunctie voor Android Auto™ te activeren. Scherm/aanraakscherm / (vorige/volgende) – Hiermee kunt u naar het volgende/vorige item gaan. – Houd deze toets ingedrukt om terug/vooruit te spoelen. Resettoets Gebruik een puntig voorwerp zoals een balpen. Hoofdapparaat6NL Afspeelscherm: HOME-scherm: OPTION-scherm: Statusaanduiding (bronoptie) Hiermee kunt u het bronoptiemenu openen. De beschikbare items verschillen afhankelijk van de bron. Toepassingsspecifieke zone Hier worden de bedieningselementen/ aanduidingen voor het afspelen of de status van het apparaat weergegeven. De weergegeven items verschillen naargelang de bron. Klok (pagina 14) (terugkeren naar het afspeelscherm) Hiermee kunt u schakelen tussen het HOME- scherm en het afspeelscherm. Toetsen voor het selecteren van bronnen en instellingen Hiermee kunt u de bron wijzigen en verschillende instellingen configureren. Toetsen voor het selecteren van bronnen Hiermee kunt u de bron wijzigen. (EXTRA BASS) Hiermee kunt u de EXTRA BASS-instelling wijzigen (pagina 15). (EQ10/Subwoofer) Hiermee kunt u de EQ10/Subwoofer-instelling wijzigen (pagina 15). (monitor uit) Hiermee schakelt u de monitor uit. Als de monitor uitgeschakeld is, kunt u deze opnieuw inschakelen door het scherm op eender welke plaats aan te raken. Schermweergaven Licht op wanneer het geluid gedempt is. Licht op wanneer AF (alternatieve frequenties) beschikbaar zijn. Licht op wanneer actuele verkeersinformatie (TA: verkeersinformatie) beschikbaar is. Licht op wanneer het audiotoestel afspeelbaar is door A2DP (Advanced Audio Distribution Profile) te activeren. Licht op wanneer handenvrij bellen beschikbaar is door het HFP (Handsfree Profile) te activeren. Geeft de signaalsterkte aan van de aangesloten mobiele telefoon. Geeft de resterende batterijcapaciteit aan van de aangesloten mobiele telefoon. Licht op wanneer het BLUETOOTH- signaal ingeschakeld is. Knippert wanneer er verbinding wordt gemaakt.7NL Initiële instellingen uitvoeren U moet de initiële instellingen uitvoeren voordat u het apparaat voor het eerst gebruikt, na het vervangen van de autoaccu of na het wijzigen van de aansluitingen. Als het scherm met de initiële instellingen niet verschijnt als u het apparaat inschakelt, voer dan Fabr.instell. terugzetten (pagina 15) uit om het apparaat naar de fabrieksinstellingen te initialiseren. 1 Raak [Taal] aan en stel vervolgens de weergavetaal in. 2 Raak [Demo] aan, raak vervolgens [UIT] aan en selecteer dit om de demonstratiestand uit te schakelen. 3 Raak [Datum/tijd instellen] aan en stel vervolgens de datum en tijd in. 4 Als u klaar bent met het instellen van de datum en tijd, raakt u [OK] aan. De opstartwaarschuwing verschijnt. 5 Lees de opstartwaarschuwing en raak [Sluiten] aan als u alle voorwaarden aanvaardt. Het instellen is voltooid. Deze instelling kan verder geconfigureerd worden in het instellingenmenu (pagina 14). Een BLUETOOTH-toestel voorbereiden Afhankelijk van het gebruikte BLUETOOTH- compatibele toestel zoals een smartphone, mobiele telefoon of audiotoestel (hierna "BLUETOOTH-toestel" genoemd, tenzij anders vermeld), kunt u muziek beluisteren of handenvrij bellen. Raadpleeg de gebruiksaanwijzing geleverd bij het toestel voor meer informatie over het aansluiten. Vooraleer u het toestel aansluit, verlaagt u het volume van dit apparaat. Doet u dit niet, dan kan er een luid geluid geproduceerd worden. Wanneer u voor het eerst verbinding maakt met een BLUETOOTH-toestel, moeten de toestellen onderling worden geregistreerd (dit wordt "koppelen" genoemd). Door een koppeling door te voeren, kunnen dit apparaat en andere toestellen elkaar herkennen. 1 Plaats het BLUETOOTH-toestel niet verder dan 1 m verwijderd van dit apparaat. 2 Druk op HOME en raak vervolgens [Instellingen] aan. 3 Raak aan. 4 Raak [Bluetooth-verbinding] aan en stel het signaal vervolgens in op [AAN]. Het BLUETOOTH-signaal wordt ingeschakeld en licht op op de statusbalk van het apparaat. 5 Raak [Koppelen] aan. knippert terwijl het apparaat zich in de stand- bystand voor de koppeling bevindt. 6 Voer de koppeling uit op het BLUETOOTH- toestel zodat het dit apparaat detecteert. 7 Selecteer [XAV-AX100] op het scherm van het BLUETOOTH-toestel. Als de modelnaam niet weergegeven wordt, herhaalt u dit proces vanaf stap 5. 8 Als u een wachtwoord* moet invoeren op het BLUETOOTH-toestel, voert u [0000] in.
• Het wachtwoord kan afhankelijk van het BLUETOOTH-toestel "toegangscode", "PIN-code", "PIN-getal", "wachtwoord" enz. worden genoemd. Als de koppeling doorgevoerd is, blijft branden. Aan de slag Koppelen en verbinding maken met een BLUETOOTH-toestel [0000]Wachtwoord invoeren8NL 9 Selecteer dit apparaat op het BLUETOOTH- toestel om de BLUETOOTH-verbinding te activeren. of licht op wanneer de verbinding tot stand is gebracht. Opmerkingen• Het apparaat kan slechts met één BLUETOOTH-apparaat tegelijk verbonden worden.• Om de BLUETOOTH-verbinding te verbreken, schakelt u de verbinding van het apparaat of het BLUETOOTH-apparaat uit. Om een gekoppeld toestel te kunnen gebruiken, moet het verbonden zijn met dit apparaat. Sommige gekoppelde toestellen worden automatisch verbonden. 1 Druk op HOME en raak vervolgens [Instellingen] aan. 2 Raak aan. 3 Raak [Bluetooth-verbinding] en vervolgens [AAN] aan. Controleer of oplicht op de statusbalk van het apparaat. 4 Activeer de BLUETOOTH-functie op het BLUETOOTH-toestel. 5 Bedien het BLUETOOTH-toestel om verbinding te maken met dit apparaat. of licht op op de statusbalk. Verbinding maken met het laatste verbonden toestel vanaf dit apparaat Wanneer het contact wordt ingeschakeld terwijl het BLUETOOTH-signaal geactiveerd is, zoekt dit apparaat naar het BLUETOOTH-toestel waarmee als laatste verbinding werd gemaakt, en wordt de verbinding automatisch tot stand gebracht. OpmerkingTijdens het streamen van BLUETOOTH-audio is het niet mogelijk om vanaf dit apparaat een verbinding tot stand brengen met een mobiele telefoon. Maak in plaats daarvan verbinding met dit apparaat vanaf de mobiele telefoon. Microfoon installeren Zie "De microfoon installeren" (pagina 27) voor meer informatie. Een achteruitrijcamera aansluiten Door de optionele achteruitrijcamera aan te sluiten op de CAMERA IN-aansluiting, kunt u het beeld van de achteruitrijcamera weergeven. Zie "Aansluiting/ installatie" (pagina 24) voor meer informatie. Verbinding maken met een gekoppeld BLUETOOTH-toestel9NL Luisteren naar de radio Om naar de radio te luisteren, drukt u op HOME en raakt u vervolgens [Tuner] aan. Bedieningselementen/aanduidingen voor ontvangst Huidige band Wijzig de band (FM of AM). Huidige frequentie, programmaservicenaam*, RDS (Radio Data System)-aanduiding*

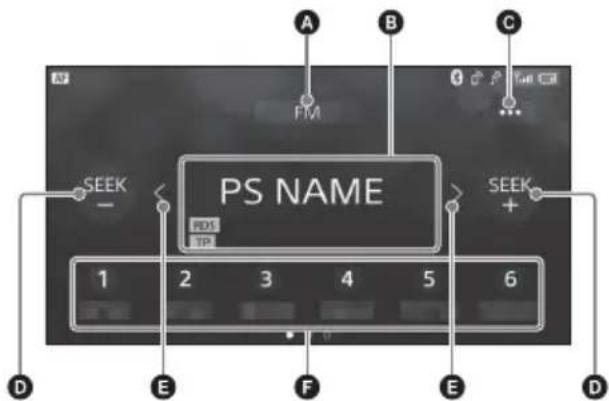

• Tijdens RDS-ontvangst. (tuneroptie) Hiermee kunt u het tuneroptiemenu openen. SEEK-/SEEK+ Hiermee kunt u automatisch afstemmen.

Hiermee kunt u handmatig afstemmen. Blijf aanraken om frequenties te blijven overslaan. Voorkeuzenummers Hiermee kunt u een voorkeuzezender selecteren. Veeg rechts/links om de andere voorkeuzezenders weer te geven. Blijf aanraken om de huidige frequentie op te slaan onder die voorkeuzezender. 1 Selecteer de gewenste band (FM of AM). 2 Stem af op de gewenste zender. Automatisch afstemmen Raak SEEK-/SEEK+ aan. Het zoeken stopt wanneer een zender wordt ontvangen. Handmatig afstemmen Blijf / aanraken om ongeveer op de gewenste frequentie af te stemmen en raak vervolgens herhaaldelijk / aan om fijn af te stemmen op de gewenste frequentie. 1 Als u de zender ontvangt die u wilt opslaan, houdt u het gewenste voorkeuzenummer ingedrukt. 1 Selecteer de band en raak vervolgens het gewenste voorkeuzenummer aan. Tuneroptiefuncties gebruiken De volgende functies zijn beschikbaar door aan te raken. BTM Hiermee slaat u de zenders in volgorde van frequentie op onder de voorkeuzenummers. U kunt 18 zenders voor FM en 12 zenders voor AM opslaan als voorkeuzezenders. Local Selecteer [AAN] om alleen af te stemmen op zenders met sterke signalen. Selecteer [UIT] om normaal af te stemmen. AF* Selecteer [AAN] om continu opnieuw af te stemmen op de zender met het sterkste signaal in een netwerk. TA* Selecteer [AAN] om huidige verkeersinformatie of verkeersprogramma's (TP) te ontvangen indien beschikbaar. Regional* Selecteer [AAN] om bij de zender te blijven die u ontvangt terwijl de AF-functie ingeschakeld is. Selecteer [UIT] wanneer u het ontvangstgebied van dit regionale programma verlaat. Deze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden. Luisteren naar de radio Afstemmen Handmatig opslaan Opgeslagen zenders ontvangen10NL PTY* Selecteer een programmatype uit de PTY List om een zender te zoeken die het geselecteerde programmatype uitzendt.

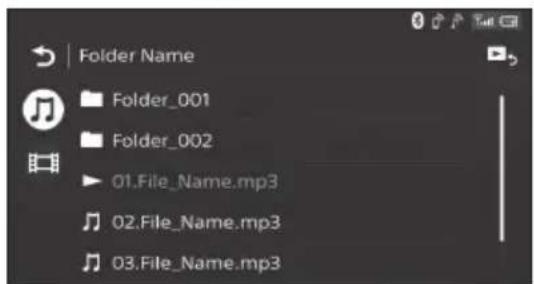

• Alleen beschikbaar tijdens FM-ontvangst. Noodberichten ontvangen Als de AF- of TA-functie ingeschakeld is, wordt de geselecteerde bron automatisch onderbroken door de noodberichten. Afspelen vanaf een USB- apparaat USB-apparaten van het type MSC (Mass Storage Class) (zoals een USB-flashstation of digitale mediaspeler) die de USB-norm ondersteunen, kunnen worden gebruikt. Opmerkingen• USB-apparaten die geformatteerd zijn met de bestandssystemen FAT12/16/32 worden ondersteund.• Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat.• Zie "Ondersteunde indelingen" (pagina 18) voor meer informatie over de ondersteunde bestandsindelingen. 1 Verlaag het volume op het apparaat. 2 Sluit het USB-apparaat aan op de USB- poort. 3 Druk op HOME en raak vervolgens [USB] aan. Het afspelen wordt gestart. Het toestel verwijderen Schakel het apparaat uit of schakel het contact van de auto naar ACC uit-positie en verwijder vervolgens het USB-apparaat. Afspelen vanaf een BLUETOOTH- apparaat U kunt inhoud afspelen op een verbonden toestel dat ondersteuning biedt voor BLUETOOTH A2DP (Advanced Audio Distribution Profile). 1 Stel een BLUETOOTH-verbinding in met het audiotoestel (pagina 8). 2 Druk op HOME en raak vervolgens [BT- audio] aan. 3 Bedien het audiotoestel en start het afspelen. Opmerkingen• Afhankelijk van het audiotoestel wordt informatie zoals de titel, het tracknummer, de tracktijd en de afspeelstatus mogelijk niet weergegeven op dit apparaat.• Zelfs als op dit apparaat een andere bron wordt gekozen, wordt de weergave van het audiotoestel niet stopgezet. Afspelen11NL Het volumeniveau van het BLUETOOTH- toestel afstemmen op andere bronnen U kunt het verschil in volumeniveau tussen dit apparaat en het BLUETOOTH-toestel verminderen. Raak tijdens het afspelen aan en stel [Ingangsniveau] in op een waarde tussen –8 en +18. Tracks zoeken en afspelen 1 Druk tijdens het afspelen herhaaldelijk op (herhalen) of (willekeurig) tot de gewenste afspeelstand weergegeven wordt. Het duurt even voor het afspelen start in de geselecteerde weergavestand. De beschikbare weergavestanden verschillen afhankelijk van de geselecteerde geluidsbron en het verbonden apparaat. 1 Raak tijdens het afspelen van USB aan. Het lijstscherm van het momenteel afgespeelde item wordt weergegeven. Raak daarna (audio) of (video) aan om de lijst te sorteren op bestandtype. 2 Raak het gewenste item aan. Het afspelen wordt gestart. Overige instellingen tijdens het afspelen U kunt voor elke bron meer instellingen oproepen door aan te raken. De beschikbare items verschillen afhankelijk van de bron. Picture EQ Hiermee kunt u de beeldkwaliteit aanpassen aan uw smaak: [Dynamisch], [Standaard], [Theater], [Persoonlijk]. (Deze functie is alleen beschikbaar wanneer de handrem aangetrokken is en USB-video geselecteerd is.) Breedte/hoogte Hiermee kunt u een beeldverhouding selecteren voor het scherm van het apparaat. (Deze functie is alleen beschikbaar wanneer de handrem aangetrokken is en USB-video geselecteerd is.) Normaal Hiermee geeft u 4:3-beeld in het oorspronkelijke formaat weer, met zijbalken om het 16:9-scherm te vullen. Zoom Hiermee geeft u 16:9-beeld weer dat omgezet is naar 4:3-brievenbusformaat. Volledig Hiermee geeft u 16:9-beeld weer in het oorspronkelijke formaat. Opschrift Het beeld wordt horizontaal uitgerekt terwijl de ondertitels correct worden weergegeven. Herhaaldelijk en willekeurig afspelen Een bestand zoeken op het lijstscherm12NL Om een mobiele telefoon te kunnen gebruiken, moet u deze verbinden met dit apparaat. Zie "Een BLUETOOTH-toestel voorbereiden" (pagina 7) voor meer informatie. OpmerkingDe functies voor handenvrij bellen die hieronder worden uitgelegd, zijn alleen beschikbaar als de Android Auto-functie gedeactiveerd is. Als de Android Auto-functie geactiveerd is, dient u de handenvrije belfuncties van de toepassing in kwestie te gebruiken. Een oproep beantwoorden 1 Raak aan wanneer u een oproep ontvangt. Het telefoongesprek wordt gestart. OpmerkingDe beltoon en het stemgeluid worden alleen uitgevoerd via de voorluidsprekers. Een gesprek weigeren/beëindigen Raak aan. Iemand opbellen 1 Druk op HOME en raak vervolgens [Telefoon] aan. 2 Raak een van de oproeppictogrammen aan op het scherm van de BLUETOOTH-telefoon. (oproepgeschiedens)* Hiermee kunt u een contactpersoon kiezen uit de oproepgeschiedenislijst. Het apparaat slaat de laatste 20 oproepen op. (opnieuw kiezen) Hiermee kunt u automatisch de laatst gebelde persoon opnieuw opbellen. (telefoonboek)* Hiermee kunt u een contactpersoon kiezen in de naamlijst/nummerlijst in het telefoonboek. Om de gewenste contactpersoon alfabetisch te zoeken in de naamlijst, raakt u aan. (telefoonnummer invoeren) Hiermee kunt u een telefoonnummer invoeren. Lijst met voorgeprogrammeerde telefoonnummers Hiermee kunt u opgeslagen contactpersonen selecteren. Zie "Telefoonnummers voorprogrammeren" (pagina 12) voor meer informatie over het opslaan van contactpersonen.

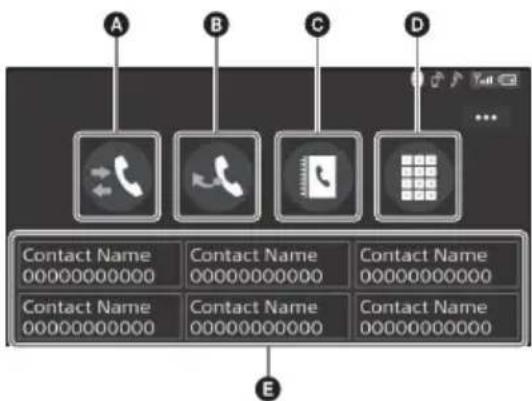

• De mobiele telefoon moet ondersteuning bieden voor PBAP (Phone Book Access Profile). 3 Raak aan. Het telefoongesprek wordt gestart. U kunt maximaal 6 contactpersonen opslaan in de voorkeuzelijst. 1 Selecteer in het scherm van de telefoon een telefoonnummer dat u wilt opslaan in de voorkeuzekiesschijf uit het telefoonboek. Er wordt een bevestigingsscherm weergegeven. 2 Raak [Toev. aan preset] aan. 3 Selecteer de lijst met voorgeprogrammeerde telefoonnummers waar het telefoonnummer opgeslagen is. De contactpersoon wordt opgeslagen in de lijst met voorgeprogrammeerde telefoonnummers. Handenvrij bellen Telefoonnummers voorprogrammeren13NL Beschikbare bedieningen tijdens een gesprek Het volume van de beltoon aanpassen Verdraai de volumeregelknop terwijl u een gesprek ontvangt. Het volume van de stem van de spreker aanpassen Verdraai de volumeregelknop tijdens een gesprek. Het volume aanpassen voor de andere persoon (aanpassing van de microfoonversterking) Raak tijdens een handenvrije oproep aan en stel vervolgens [Microfoonversterking] in op [Hoog], [Midden] of [Laag]. Schakelen tussen de handenvrije en de niet- handenvrije stand Raak tijdens een gesprek aan om het geluid van het telefoongesprek te laten uitvoeren via het apparaat of de mobiele telefoon. OpmerkingAfhankelijk van de mobiele telefoon is deze handeling mogelijk niet beschikbaar. Een binnenkomende oproep automatisch beantwoorden Raak aan en stel [Auto. beantwoorden] in op [AAN]. Android Auto Android Auto is een uitbreiding van het Android™- platform die speciaal ontwikkeld is voor gebruik tijdens het autorijden. Opmerkingen over het gebruik van Android Auto

• Er is een Android-telefoon met Android 5.0 of hoger vereist. Werk vóór gebruik de software bij naar de recentste versie van het besturingssysteem.

• Uw Android-telefoon moet ondersteuning bieden voor Android Auto. Voor meer informatie over compatibele modellen raadpleegt u de compatibiliteitslijst op de ondersteuningssite op het achterblad.

• Download de Android Auto-app op Google Play.

• Voor meer informatie over Android Auto, raadpleegt u de handleiding die bij uw Android- telefoon geleverd is of bezoekt u de website van Android Auto.

• Aangezien de GPS van uw Android-telefoon gebruikt wordt, plaatst u uw Android-telefoon waar deze een GPS-signaal goed kan ontvangen.

• Android Auto is mogelijk niet beschikbaar in uw land of regio. 1 Sluit uw Android-telefoon aan op de USB- poort. 2 Druk op HOME en raak vervolgens het Android Auto-pictogram aan. De Android Auto-interface zal over het volledige scherm van het apparaat worden weergegeven. Raak het aan en bedien de toepassingen. Handige functies14NL Gebarenopdrachten gebruiken U kunt veelgebruikte handelingen uitvoeren door met uw vinger te vegen over het ontvangst-/ afspeelscherm. OpmerkingDe gebarenopdrachten die hieronder worden uitgelegd zijn niet beschikbaar op het scherm van Android Auto. Algemene bediening voor instellingen U kunt items instellen in de volgende instelcategorieën: Algemene instellingen, Geluidsinstellingen, Visuele instellingen 1 Druk op HOME en raak vervolgens [Instellingen] aan. 2 Raak een van de pictogrammen van de instelcategorieën aan. De items die ingesteld kunnen worden, verschillen afhankelijk van de bron en instellingen. 3 Beweeg de schuifbalk op en neer om het gewenste item te selecteren. Terugkeren naar het vorige display Raak aan. Terugkeren naar het afspeelscherm Raak aan. Algemene instellingen Taal Hiermee kunt u de weergavetaal selecteren: [English], [Español], [Français], [Deutsch], [Italiano], [Nederlands], [Português], [Русский], [ ], [ ], [ ], [ ]. Clock Time Hiermee wordt de kloktijd ingesteld aan de hand van de RDS-gegevens: [UIT], [AAN]. Datum/tijd Datumformaat Hiermee kunt u de indeling selecteren: [DD/MM/ YY], [MM/DD/YY], [YY/MM/DD]. Tijdformaat Hiermee kunt u de indeling selecteren: [12-uurs], [24-uurs]. Datum/tijd instellen Hiermee kunt u de kloktijd handmatig instellen. Pieptoon Hiermee kunt u het bedieningsgeluid inschakelen: [UIT], [AAN]. Doe dit Voor Van links naar rechts vegenRadio-ontvangst: voorwaarts radiozenders zoeken.(Gelijk aan indrukken en ingedrukt houden .)Video/audio afspelen: naar het volgende bestand/de volgende track gaan.(Hetzelfde als .)Van rechts naar links vegenRadio-ontvangst: achterwaarts radiozenders zoeken.(Gelijk aan indrukken en ingedrukt houden .)Video/audio afspelen: naar het vorige bestand/de vorige track gaan.(Hetzelfde als .)Naar boven vegenRadio-ontvangst: opgeslagen zenders ontvangen (voorwaarts gaan).Video/audio afspelen: naar het volgende album (map) gaan.Naar beneden vegenRadio-ontvangst: opgeslagen zenders ontvangen (achterwaarts gaan).Video/audio afspelen: naar het vorige album (map) gaan. Instellingen15NL Dimmer Hiermee kunt u het scherm dimmen: [UIT], [Auto], [AAN]. ([Auto] is alleen beschikbaar wanneer de verlichtingsbedieningskabel verbonden is en werkt wanneer de koplampen ingeschakeld zijn.) Dimmerniveau Hiermee kunt u het helderheidsniveau instellen als de dimmer geactiveerd is: –5 tot +5. Aanraakscherm instellen Hiermee kunt u het aanraakscherm kalibreren als de aanraakpositie niet overeenkomt met het juiste item. Camera-ingang Hiermee kunt u het beeld van de achteruitrijcamera selecteren: [UIT], [Normaal], [Omgekeerd] (spiegelbeeld). Besturingsregeling Hiermee kunt u de invoerstand selecteren voor de aangesloten afstandsbediening. Om storingen te voorkomen, moet u voor u het gebruik start de invoerstand afstemmen op de aangesloten afstandsbediening. Persoonlijk Dit is de invoerstand voor de stuurafstandsbediening (volg de procedures van [Aangep. bediening op stuur] om functies op de aangesloten afstandsbediening te registreren). Preset Dit is de invoerstand voor de bekabelde afstandsbediening, exclusief de stuurafstandsbediening. Aangep. bediening op stuur Hiermee kunt u het stuurknoppaneel openen. Houd de knop die u aan het stuur wilt toewijzen, ingedrukt. De knop op het paneel licht op (stand-by). Houd de knop op het stuur waaraan u de functie wilt toewijzen, ingedrukt. De knop op het paneel verandert van kleur (gemarkeerd of omcirkeld door een oranje lijn). Om andere functies te registreren, herhaalt u de stappen en . (Alleen beschikbaar wanneer [Besturingsregeling] ingesteld is op [Persoonlijk].) Opmerkingen

• Tijdens het maken van instellingen kan de aangesloten afstandsbediening niet gebruikt worden, zelfs al zijn bepaalde functies al geregistreerd. Gebruik de knoppen op het apparaat.

• Als er zich tijdens de registratie een fout voordoet, wordt alle geregistreerde informatie gewist. Start de registratie opnieuw vanaf het begin.

• Deze functie is op sommige wagens mogelijk niet beschikbaar. Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van uw wagen. Bluetooth-verbinding Hiermee kunt u het BLUETOOTH-signaal activeren: [UIT], [AAN], [Koppelen] (schakelt over naar de stand-bystand voor koppeling). Info Bluetooth-apparaat Hiermee kunt u de informatie weergeven van het toestel dat aangesloten is op het apparaat. (Alleen beschikbaar als [Bluetooth-verbinding] ingesteld is op [AAN] en een BLUETOOTH- apparaat is aangesloten is op het apparaat.) Bluetooth resetten Hiermee kunt u alle BLUETOOTH-instellingen zoals de koppelingsinformatie, oproepgeschiedenis, geschiedenis van de verbonden BLUETOOTH-toestellen enz. wissen. Instel. achteruitkijkcam. U kunt de lengte en/of positie van de markeringslijnen op het beeld van de achteruitrijcamera aanpassen door de pijltjes aan te raken. Fabr.instell. terugzetten Hiermee initialiseert u alle instellingen naar de fabrieksinstellingen. Versie van firmware Hiermee kunt u de firmwareversie bijwerken en bevestigen. Open bron licenties Hiermee kunt u de softwarelicenties weergeven. Geluidsinstellingen EXTRA BASS Deze functie versterkt de basklanken overeenkomstig het volumeniveau: [UIT], [1], [2]. EQ10/Subwoofer Met deze functie kunt u een equalizercurve selecteren en het volumeniveau van de subwoofer aanpassen. EQ10 Hiermee kunt u de equalizercurve selecteren: [UIT], [R&B], [Rock], [Pop], [Dance], [Hip-Hop], [Electronica], [Jazz], [Soul], [Country], [Persoonlijk]. Met [Persoonlijk] kunt u de equalizercurve aanpassen: –6 tot +6. Subwoofer Hiermee kunt u het volumeniveau van de subwoofer aanpassen: [UIT], –10 tot +10.16NL Balans/Fader Met deze functie kunt u het balans-/faderniveau aanpassen. Balans Hiermee kunt u de geluidsbalans tussen de linker- en rechterluidsprekers aanpassen: L15 tot R15. Fader Hiermee kunt u de geluidsbalans tussen de voor- en achterluidsprekers aanpassen: voor 15 tot achter 15. Crossover Met deze functie kunt u de kantelfrequentie en de fase van de subwoofer aanpassen. Hoogdoorlaatfilter Hiermee kunt u de kantelfrequentie van de voor- /achterluidsprekers selecteren: [UIT], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz]. Laagdoorlaatfilter Hiermee kunt u de kantelfrequentie van de subwoofer selecteren: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz]. Subwoofer-fase Hiermee kunt u de fase van de subwoofer selecteren: [Normaal], [Omgekeerd]. DSO (Dynamic Stage Organizer) Hiermee kunt u de audio-uitvoer verbeteren: [UIT], [Laag], [Midden], [Hoog]. Visuele instellingen Demo Hiermee kunt u de demonstratie inschakelen: [UIT], [AAN]. USB-beeldsnelheid Hiermee kunt u de videoframesnelheid op het scherm van het apparaat selecteren: [60fps], [50fps]. Weergave albumillustraties Hiermee kunt u de albumhoes weergeven op de achtergrond terwijl USB-muziek wordt afgespeeld: [UIT], [AAN]. Achtergrond Hiermee kunt u de achtergrond veranderen door de gewenste kleur aan te raken of uw favoriete foto vanop een USB-apparaat van het type MSC (Mass Storage Class) als achtergrond instellen. De firmware bijwerken Bezoek de ondersteuningssite die vermeld is op het achterblad en volg de instructies online om de firmware bij te werken. De firmware bijwerken kost enkele minuten om te voltooien. Tijdens het bijwerken mag u het contact niet naar de UIT-positie draaien. Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.

• De elektrisch bediende antenne schuift automatisch uit.

• Als u de auto aan een andere eigenaar overlaat of als u zich van de auto ontdoet terwijl het apparaat geïnstalleerd is, dient u alle instellingen naar de fabrieksinstellingen te herstellen door Fabr.instell. terugzetten (pagina 15) uit te voeren. Hoge geluidskwaliteit behouden Mors geen vloeistof op het apparaat. Opmerkingen over veiligheid

• Houd u aan de lokale verkeersregels, wetgeving en overheidsvoorschriften.

• Tijdens het rijden – Bekijk of bedien het apparaat niet. Dit kan namelijk uw aandacht afleiden en kan leiden tot ongelukken. Parkeer uw auto op een veilige plaats als u het apparaat wilt bekijken of bedienen. – Gebruik de instelfunctie of andere functies niet. Deze kunnen uw aandacht van de weg afleiden. – Wanneer u achteruitrijdt met de auto, moet u uit veiligheidsoverwegingen goed omkijken en nauwkeurig op de omgeving letten, zelfs als de achteruitrijcamera aangesloten is. Vertrouw nooit alleen op de achteruitrijcamera.

• Tijdens het gebruik – Steek geen handen, vingers of vreemde voorwerpen in het apparaat om letsels of schade aan het apparaat te vermijden. – Houd kleine onderdelen buiten het bereik van kinderen. – Maak de veiligheidsgordels vast om letsels te voorkomen wanneer de auto plotseling beweegt. Aanvullende informatie17NL Licentie-informatie Dit product bevat software die Sony gebruikt via een licentieovereenkomst met de eigenaar van het auteursrecht. We zijn verplicht om de inhoud van de overeenkomst aan klanten mee te delen door de eigenaar van het auteursrecht van de software. Zie pagina 15 voor meer informatie over softwarelicenties. Informatie over GNU GPL/LGPL-software Dit product bevat software die onderhevig is aan de volgende GNU General Public License (hierna vermeld als "GPL") of GNU Lesser General Public License (hierna vermeld als "LGPL"). Deze licenties vermelden dat klanten het recht hebben de broncode van de betreffende software te verkrijgen, aan te passen en opnieuw te verdelen in overeenstemming met de voorwaarden van de GPL of LGPL die op dit apparaat wordt weergegeven. De broncode voor de hierboven vermelde software is beschikbaar via het internet. Ga naar de volgende URL en selecteer de modelnaam "XAV-AX100" om de broncode te downloaden. URL: http://www.sony.net/Products/Linux/ Houd er rekening mee dat Sony niet ingaat op vragen met betrekking tot de inhoud van de broncode. Opmerkingen over het lcd-scherm

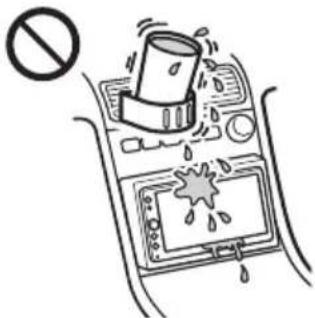

• Maak het lcd-scherm niet nat en stel het niet bloot aan vloeistoffen. Dit kan een storing veroorzaken.

• Oefen geen overmatige druk uit op het lcd- scherm. Hierdoor kan het beeld namelijk vervormd worden of kan er een storing worden veroorzaakt (het beeld kan onduidelijk worden of het lcd-scherm kan beschadigd raken).

• Raak het lcd-scherm alleen aan met uw vingers, anders kan het beschadigd raken of kapot gaan.

• Maak het lcd-scherm schoon met een droge, zachte doek. Gebruik geen oplosmiddelen zoals benzine, verfverdunner, in de handel verkrijgbare reinigingsmiddelen of antistatische spray.

• Gebruik dit apparaat niet bij een temperatuur buiten het bereik van 0°C–40°C.

• Als uw auto op een koude of warme locatie is geparkeerd, is het beeld mogelijk niet duidelijk. Dit betekent echter niet dat de monitor beschadigd is. Het beeld wordt weer helder als de temperatuur in de auto weer normaal wordt.

• Er worden soms stilstaande blauwe, rode of groene stippen op de monitor weergegeven. Deze worden "heldere stippen" genoemd en kunnen voorkomen op elk lcd-scherm. Het lcd-scherm wordt minutieus gefabriceerd met meer dan 99,99% functionele segmenten. Het is echter mogelijk dat een klein percentage (meestal 0,01%) van de segmenten niet correct oplicht. Dit heeft echter geen invloed op uw kijkervaring. Ongelukken voorkomen Beelden worden pas weergegeven als u de auto hebt geparkeerd en de handrem aangetrokken is. Wanneer de auto in beweging is tijdens het afspelen van videobeelden, wordt de volgende waarschuwing weergegeven en kunt u de videobeelden niet bekijken. [Video geblokkeerd voor uw veiligheid.] Bedien het apparaat niet en kijk niet naar de monitor tijdens het rijden.18NL WMA (.wma)*

Bitsnelheid: 48 kbps – 192 kbps (ondersteunt variabele bitsnelheid (VBR))*

Bitsnelheid: 48 kbps – 320 kbps (ondersteunt variabele bitsnelheid (VBR))*

Bitsnelheid: 40 kbps – 320 kbps (ondersteunt variabele bitsnelheid (VBR))*

*1 Bestanden met auteursrechtenbescherming en multikanaalsaudiobestanden kunnen niet afgespeeld worden. *2 DRM-bestanden (Digital Rights Management) kunnen niet afgespeeld worden. *3 Bitsnelheden die niet-standaard of niet-gegarandeerd zijn, zijn inbegrepen afhankelijk van de bemonsteringsfrequentie. *4 De bemonsteringsfrequentie komt mogelijk niet overeen met alle encoders. *5 Deze getallen wijzen op de maximale resolutie van afspeelbare video's en niet op de schermresolutie van de speler. De schermresolutie is 800 × 480. Opmerking Sommige bestanden kunnen mogelijk niet afgespeeld worden hoewel de bestandsformaten ervan door het apparaat ondersteund worden. Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony- handelaar. Ondersteunde indelingen19NL Technische gegevens Monitor Schermtype: Breedbeeldkleuren-lcd-monitor Afmetingen: 6,4 inch Systeem: TFT actieve matrix Aantal pixels:

1.152.000 pixels (800 × 3 (RGB) × 480)

Kleurensysteem: PAL/NTSC/SECAM/PAL-M automatisch selecteren voor CAMERA IN-aansluiting Tuner

Afstembereik: 87,5 – 108,0 MHz Antenneaansluiting: Aansluiting voor externe antenne Tussenfrequentie: 150 kHz Bruikbare gevoeligheid: 10 dBf Selectiviteit: 70 dB bij 400 kHz Signaal-ruisverhouding: 70 dB (mono) Scheiding bij 1 kHz: 30 dB Frequentiebereik: 20 – 15.000 Hz

Afstembereik: 531 – 1.602 kHz Antenneaansluiting: Aansluiting voor externe antenne Tussenfrequentie:

9.267 kHz of 9.258 kHz/4,5 kHz

Gevoeligheid: 44 μV USB-speler Interface: USB (High-speed) Maximale voeding: 1,5 A Draadloze communicatie Communicatiesysteem: BLUETOOTH-standaard versie 2.1 Uitgestuurd vermogen: BLUETOOTH-standaard Power Class 2 (max. +4 dBm) Maximaal communicatiebereik*

In een rechte lijn zonder obstakels ong. 10 m Frequentieband: 2,4-GHz-band (2,4000 GHz – 2,4835 GHz) Modulatiemethode: FHSS Compatibele BLUETOOTH-profielen*

A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) 1.1 Bijbehorende codec: SBC (.sbc) *1 Het werkelijke bereik varieert afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, ontvangstgevoeligheid, prestaties van de antenne, besturingssysteem, software-applicatie enz. *2 De BLUETOOTH-standaardprofielen geven het doel van BLUETOOTH-communicatie tussen apparaten aan. Versterker Uitgangen: luidsprekeruitgangen Luidsprekerimpedantie: 4 ohm – 8 ohm Maximaal uitgangsvermogen: 55 W × 4 (bij 4 ohm) Algemeen Uitgangen: Audio-uitgangen (FRONT, REAR, SUB) Aansluiting elektrische antenne/versterker (REM OUT) Ingangen: Aansluiting verlichtingsregelaar Stuurbedieningsingang Antenne-ingang Microfooningang Bedieningsaansluiting voor handrem Ingang voor achteruit Camera-ingang USB-poort Voeding: 12 V gelijkstroom autoaccu (negatieve aarde) Nominaal stroomverbruik: 10 A Afmetingen: ong. 178 mm × 100 mm × 161,5 mm (b/h/d) Montageafmetingen: ong. 182 mm × 110,6 mm × 149,5 mm (b/h/d) Gewicht: ong. 1,1 kg Inhoud verpakking: Hoofdapparaat (1) Onderdelen voor installatie en aansluitingen (1 set) Microfoon (1) Optionele accessoires/apparatuur: Kabel voor invoer stuurafstandsbediening: RC-SR1 Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw handelaar. Neem contact op met uw handelaar voor meer informatie. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.20NL Het woordmerk Bluetooth® en de logo's van Bluetooth zijn gedeponeerde handelsmerken die het eigendom zijn van Bluetooth SIG, Inc. en Sony Corporation gebruikt deze merken onder licentie. Overige handelsmerken en merknamen zijn eigendom van de respectieve eigenaars. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen. Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft. MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson. Android, Android Auto, Google en Google Play zijn handelsmerken van Google LLC. Dit product gebruikt lettertypegegevens waarvoor aan Sony een licentie werd verleend door Monotype Imaging Inc. Deze lettertypegegevens worden alleen voor dit product gebruikt.

Alle andere handelsmerken zijn handelsmerken van hun respectieve eigenaren. Problemen oplossen De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen. Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren. Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 24). Als het probleem niet is opgelost, gaat u naar de ondersteuningssite op het achterblad. Algemeen Het apparaat wordt niet van stroom voorzien. Controleer de zekering. De aansluiting is niet juist. – Verbind de gele en rode voedingskabel. Er worden geen pieptonen geproduceerd. Er is een optionele versterker aangesloten en u gebruikt de ingebouwde versterker niet. De zekering is doorgebrand. Het apparaat maakt geluid wanneer de positie van het contact wordt gewijzigd. De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto. Het scherm verdwijnt van/verschijnt niet op de monitor. De dimmer is ingesteld op [AAN] (pagina 15). Het scherm verdwijnt als u HOME ingedrukt houdt. – Druk op HOME op het apparaat. De functie voor het uitschakelen van de monitor is ingeschakeld (pagina 5). – Raak het scherm aan om het weer in te schakelen. Het scherm reageert niet correct op uw aanraking. Raak één deel van het scherm tegelijk aan. Als twee of meer delen tegelijk worden aangeraakt, werkt het scherm niet correct. Kalibreer het aanraakscherm (pagina 15). Raak het drukgevoelige scherm krachtig aan. Er kunnen geen menu-items worden geselecteerd. Niet-beschikbare menu-items worden grijs weergegeven. Auteursrechten21NL Radio-ontvangst Er kunnen geen zenders ontvangen worden. Het geluid is gestoord. De aansluiting is niet juist. – Sluit de REM OUT-kabel (blauw/wit gestreept) of voedingskabel voor accessoires (rood) aan op de voedingskabel van de autoantenneversterker (alleen als uw auto is uitgerust met een radioantenne in de achter- of zijruit). – Controleer de aansluiting van de auto-antenne. – Als de automatische antenne niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antenne. Er kan niet worden afgestemd op voorkeuzezenders. Het signaal van de uitzending is te zwak. RDS PTY toont [PTY niet gevonden.]. De huidige zender is geen RDS-zender. Geen RDS-gegevens ontvangen. De zender geeft het programmatype niet door. Het zoeken begint na enkele seconden afspelen. De zender is geen TP-zender of heeft een zwak signaal. –Schakel TA uit (pagina9). Er is geen verkeersinformatie. Schakel TA in (pagina 9). De zender is een TP-zender maar zendt toch geen verkeersinformatie uit. – Stem af op een andere zender. Beeld Er wordt geen beeld of een onduidelijk beeld weergegeven. Het apparaat is niet goed aangesloten. Het apparaat is niet goed geïnstalleerd. – Installeer het apparaat in een hoek van minder dan 45° op een stabiele plaats in de auto. De afbeelding past niet op het scherm. Er wordt een vaste beeldverhouding gebruikt op de afspeelbron. Geluid Er is geen geluid/het geluid hapert/het geluid kraakt. Het apparaat is niet goed aangesloten. Controleer de verbinding tussen dit apparaat en de aangesloten apparatuur en stel de bronkeuzeschakelaar van de apparatuur in op dit apparaat. Het apparaat is niet goed geïnstalleerd. – Installeer het apparaat in een hoek van minder dan 45° op een stabiele plaats in de auto. Het apparaat staat in de pauze-/terugspoel-/ vooruitspoelstand. De instellingen voor de uitvoer zijn niet juist. Het volume is te laag. De ATT-functie is ingeschakeld. De indeling wordt niet ondersteund. – Controleer of de indeling wordt ondersteund door dit apparaat (pagina 18). Het geluid bevat ruis. Houd de kabels bij elkaar uit de buurt. Afspelen vanaf USB U kunt items niet via een USB-hub afspelen. Sluit USB-apparaten steeds zonder USB-hub aan op dit apparaat. Items kunnen niet worden afgespeeld. Sluit het USB-apparaat opnieuw aan. Het duurt langer voordat het USB-apparaat wordt afgespeeld. Het USB-apparaat bevat grote bestanden of bestanden met een ingewikkelde structuur. Het geluid wordt onderbroken. Het geluid kan haperen bij een hoge bitsnelheid. Audiobestand kunnen niet afgespeeld worden. USB-apparaten die geformatteerd zijn met andere bestandssystemen dan FAT12, FAT16 of FAT32 worden niet ondersteund.*

• Dit apparaat biedt ondersteuning voor FAT12, FAT16 en FAT32, maar het is mogelijk dat bepaalde USB-apparaten deze niet ondersteunen. Raadpleeg de gebruiksaanwijzing van het USB-apparaat of neem contact op met de fabrikant voor meer informatie. Gegevens op de smartphone die aangesloten is op de USB-poort kunnen niet afgespeeld worden. USB-verbinding werkt alleen voor Android- telefoons en USB-apparaten in MSC-modus. Maak verbinding via BLUETOOTH (pagina 7) wanneer u een andere smartphone dan een Android-telefoon gebruikt.22NL BLUETOOTH-functie Een ander BLUETOOTH-toestel kan dit apparaat niet detecteren. Stel [Bluetooth-verbinding] in op [AAN] (pagina 15). Zolang er een BLUETOOTH-verbinding actief is, kan dit apparaat niet worden gedetecteerd vanaf een ander toestel. Verbreek de actuele verbinding en zoek dit apparaat vanaf een ander toestel. Afhankelijk van uw smartphone of mobiele telefoon, is het misschien nodig om dit apparaat uit de geschiedenis van de verbonden smartphone of mobiele telefoon te verwijderen en deze opnieuw te verbinden (pagina 7). Er is geen verbinding mogelijk. Controleer de procedures voor het koppelen en het tot stand brengen van de verbinding in de handleiding van het andere toestel enz. en voer de procedures opnieuw uit. De naam van het gedetecteerde toestel wordt niet weergegeven. Afhankelijk van de status van het andere toestel zal het misschien niet mogelijk zijn de naam op te vragen. U hoort geen beltoon. Zet het volume harder als u een oproep ontvangt. Het volume van de stem van de spreker is laag. Zet het volume harder tijdens een oproep. De persoon waarmee u belt, zegt dat het volume te laag of te hoog is. Pas het niveau van [Microfoonversterking] aan (pagina 13). Er klinkt een echo of ruis in de telefoongesprekken. Verlaag het volume. Als andere omgevingsgeluiden dan het geluid van het telefoongesprek te hard zijn, probeert u die geluiden te beperken. – Sluit het raam als het verkeer veel lawaai maakt. – Zet de airconditioning zachter als deze veel lawaai maakt. De kwaliteit van het geluid van de telefoon is slecht. De kwaliteit van het geluid van de telefoon hangt af van de ontvangstomstandigheden van de mobiele telefoon. – Verplaats uw auto naar een plaats waar uw mobiele telefoon een beter signaal ontvangt, als de ontvangst slecht is. Het volume van het aangesloten BLUETOOTH- toestel is laag of hoog. Het volumeniveau kan verschillen afhankelijk van het BLUETOOTH-toestel. – Verminder het verschil in volumeniveau tussen dit apparaat en het BLUETOOTH-toestel (pagina 11). Het geluid hapert tijdens het streamen van audio of de BLUETOOTH-verbinding werkt niet. Verklein de afstand tussen het apparaat en het BLUETOOTH-toestel. Als het BLUETOOTH-toestel in een houder wordt bewaard die het signaal kan verstoren, verwijdert u de houder tijdens het gebruik van het toestel. Er worden meerdere BLUETOOTH-toestellen of andere toestellen (bv. ham-radio's) die radiogolven uitzenden in de buurt gebruikt. – Zet de andere toestellen uit. – Vergroot de afstand tussen het apparaat en andere toestellen. Het geluid dat wordt afgespeeld stopt tijdelijk wanneer het apparaat verbinding maakt met een mobiele telefoon. Dit is geen storing. Het verbonden BLUETOOTH-apparaat kan niet bediend worden tijdens het streamen van audio. Controleer of het verbonden BLUETOOTH-toestel AVRCP ondersteunt. Sommige functies werken niet. Controleer of het toestel waarmee verbinding tot stand is gebracht de betreffende functie ondersteunt. Er wordt onbedoeld een oproep beantwoord. De verbonden telefoon is ingesteld om automatisch een oproep te starten. [Auto. beantwoorden] is op dit apparaat ingesteld op [AAN] (pagina 13). Koppelen is mislukt door een time-out. Afhankelijk van het toestel waarmee verbinding tot stand wordt gebracht, kan de tijdslimiet voor het koppelen kort zijn. Probeer het koppelen binnen de tijd te voltooien. Er wordt tijdens een handenvrije oproep geen geluid uitgevoerd via de luidsprekers van de auto. Als het geluid wordt uitgestuurd via de mobiele telefoon, stel de mobiele telefoon dan zo in dat het geluid via de luidsprekers van de auto wordt uitgestuurd.23NL Android Auto Het Android Auto-pictogram verschijnt niet op het HOME-scherm. Controleer uw Android-telefoon en aanvaard de disclaimers en aanvragen tot toelating die nodig zijn om Android Auto op uw Android-telefoon te gebruiken. Er is geen Android Auto-toepassing geïnstalleerd op uw Android-telefoon. – Download en installeer de Android Auto- toepassing op uw Android-telefoon. Uw Android-telefoon is niet compatibel met Android Auto. – Er is een Android-telefoon met Android 5.0 of hoger vereist. Raadpleeg de compatibiliteitslijst die te vinden is op de ondersteuningssite op het achterblad. Koppel uw Android-telefoon los van de USB- poort en verbind deze opnieuw. Android Auto is mogelijk niet beschikbaar in uw land of regio. Meldingen Algemeen USB-hub niet ondersteund USB-hubs worden niet ondersteund door dit apparaat. Geen afspeelbare gegevens Het USB-apparaat bevat geen afspeelbare gegevens. – Plaats muziekgegevens/-bestanden op het USB-apparaat. Kan deze inhoud niet afspelen. De geselecteerde inhoud kan niet worden afgespeeld. – De huidige inhoud wordt overgeslagen en de volgende inhoud wordt afgespeeld. Overstroomwaarschuwing op USB Het USB-apparaat is overbelast. – Koppel het USB-apparaat los. – Dit geeft aan dat het USB-apparaat buiten gebruik is of dat er een apparaat is aangesloten dat niet wordt ondersteund. USB-apparaat niet ondersteund Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat. Apparaat reageert niet Het apparaat herkent het aangesloten USB- apparaat niet. – Sluit het USB-apparaat opnieuw aan. – Controleer of het USB-apparaat ondersteund wordt door het apparaat. Kan deze inhoud niet afspelen. De bestandsindeling van de momenteel geselecteerde inhoud wordt niet ondersteund. – Controleer welke bestandsindelingen ondersteund worden (pagina 18). BLUETOOTH Kan Bluetooth-apparaat niet vinden. Het apparaat kan een te verbinden BLUETOOTH- toestel niet vinden. – Controleer de BLUETOOTH-instelling van het te verbinden toestel. Er staan geen toestellen in de lijst met geregistreerde BLUETOOTH-toestellen. – Koppel een BLUETOOTH-toestel (pagina 7). Handsfree-apparaat niet beschikbaar. Er is geen mobiele telefoon aangesloten. – Sluit een mobiele telefoon aan (pagina 8). Stuurafstandsbediening Probeer opnieuw Er doet zich een fout voor tijdens de registratie en alle geregistreerde informatie wordt gewist. – Start de registratie opnieuw vanaf het begin. Vraag uw Sony-handelaar advies als deze oplossingen niet helpen.24NL Opgelet

• Breng alle aardingskabels naar een gemeenschappelijk aardingspunt.

• Zorg ervoor dat de kabels niet tussen een schroef geklemd zitten of vast komen te zitten in bewegende delen (bijvoorbeeld zetelrail).

• Voor u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.

• Sluit de gele en rode voedingskabel pas aan wanneer alle andere kabels aangesloten zijn.

• Uit veiligheidsoverwegingen moet u eventuele losse, niet-verbonden kabels met isolatietape isoleren.

• Kies de installatieplaats zorgvuldig zodat het apparaat de bestuurder niet kan hinderen tijdens het rijden.

• Installeer het apparaat niet op plaatsen waar het wordt blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen (bijvoorbeeld in direct zonlicht of nabij een verwarmingstoestel).

• Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installatie. Opmerking over de voedingskabel (geel)Wanneer u dit apparaat samen met andere stereoapparaten aansluit, moet de ampèrewaarde van het autocircuit waarop het apparaat aangesloten is hoger zijn dan de som van de ampèrewaarden van de zekering van elke component. Aanpassing van de montagehoek Zorg voor een montagehoek van minder dan 45°. Lijst met onderdelen voor de installatie Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen. Aansluiting/installatie Voorzorgsmaatregelen

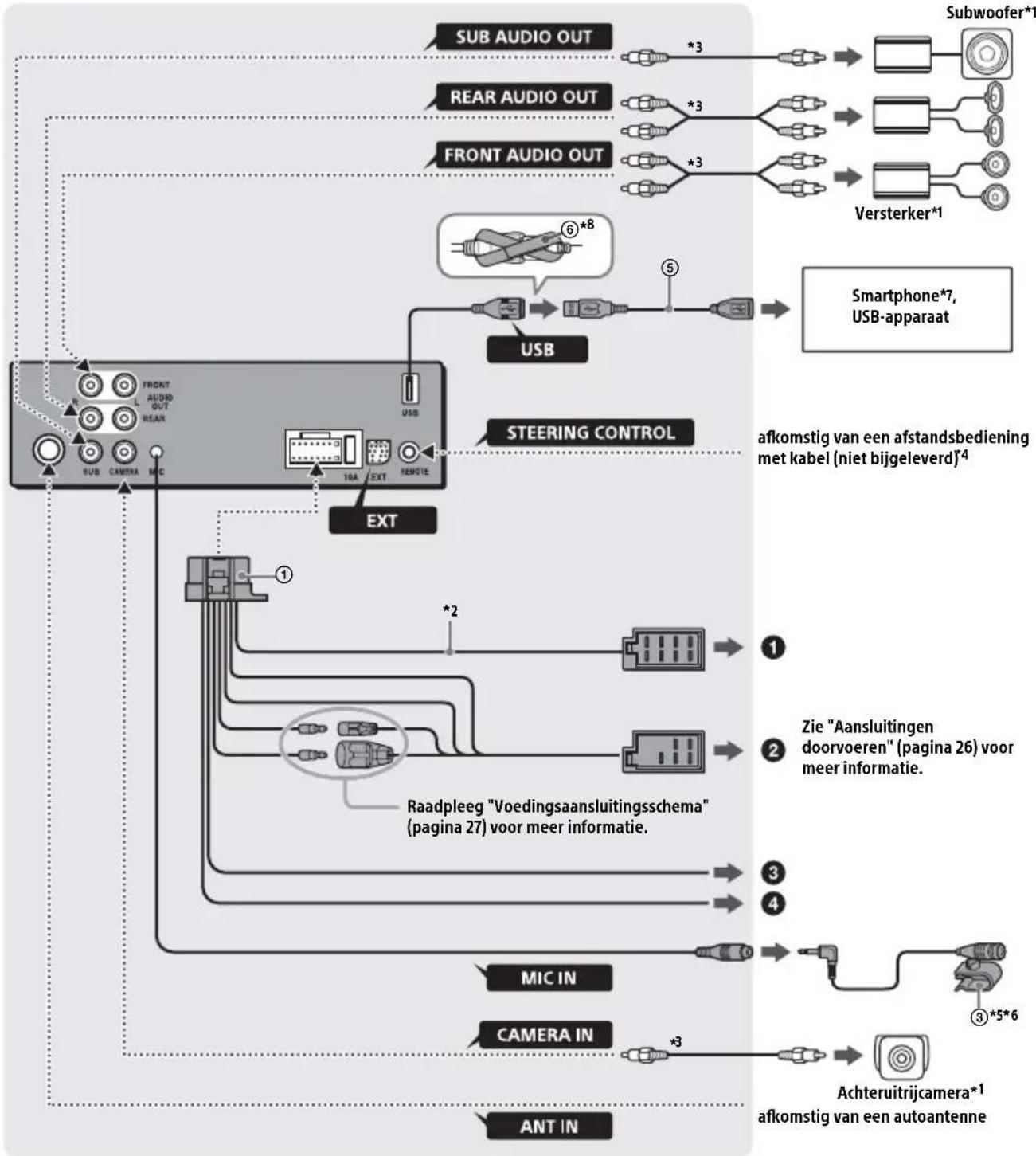

USB-apparaat afkomstig van een afstandsbediening met kabel (niet bijgeleverd)

afkomstig van een autoantenne Achteruitrijcamera*

Raadpleeg "Voedingsaansluitingsschema" (pagina 27) voor meer informatie.

Zie "Aansluitingen doorvoeren" (pagina 26) voor meer informatie.26NL *1 Niet bijgeleverd *2 Luidsprekerimpedantie: 4 Ω – 8 Ω × 4 *3 RCA-kabel (niet bijgeleverd) *4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeleverd). Raadpleeg "De bekabelde afstandsbediening gebruiken" (pagina 28) voor meer informatie over het gebruik van de bekabelde afstandsbediening. *5 Ongeacht of de microfoon al dan niet wordt gebruikt, dient u de microfooningangskabel te plaatsen zodat deze u niet hindert tijdens het rijden. Zet de kabel vast met een klem enz. als deze rond uw voeten is geïnstalleerd. *6 Zie "De microfoon installeren" (pagina 27) voor informatie over de installatie van de microfoon. *7 Om een smartphone met het hoofdapparaat te verbinden is een geschikte kabel (niet bijgeleverd) nodig.

Als uw auto uitgerust is met een elektrisch bediende antenne zonder relaisdoos, kan de antenne beschadigd raken als u dit apparaat aansluit met de bijgeleverde voedingskabel . Naar de luidsprekeraansluiting van de auto Naar de voedingsaansluiting van de auto Naar het schakelsnoer van de handrem De montageplaats van het schakelsnoer van de handrem hangt af van uw auto. Zorg ervoor dat de handremkabel (lichtgroen) van de voedingskabel verbonden is met het schakelsnoer van de handrem. Naar de +12V-voedingsaansluiting van de achterlichtkabel van de auto (alleen bij het aansluiten van de achteruitrijcamera) Aansluiting voor in stand houden van het geheugen Als de gele voedingskabel aangesloten is, wordt het geheugencircuit altijd gevoed, zelfs wanneer het contact van de auto uitgeschakeld is. Luidsprekeraansluiting

• Schakel het apparaat uit voor u de luidsprekers aansluit.

• Gebruik luidsprekers met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen. Monitoraansluiting Als u achterin een monitor installeert, moet u het schakelsnoer van de handrem ervan verbinden met de massa (aarde). Aansluitingen doorvoeren

Voorluidspreker (rechts) Grijs

Grijs/zwart gestreept

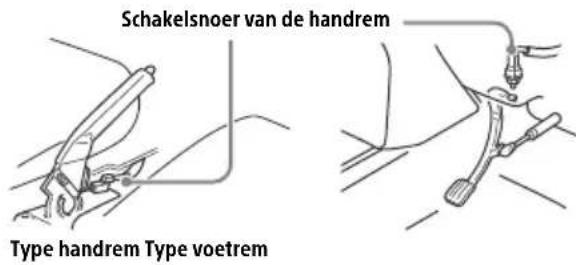

Geschakelde voeding verlichting Oranje/wit gestreept 15 Geschakelde voeding Rood 16 Aarding Zwart Schakelsnoer van de handrem Type handrem Type voetrem27NL Controleer de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten zijn (afhankelijk van de auto). Gewone aansluiting Wanneer de posities van de rode en gele kabels omgekeerd zijn Voor auto's zonder ACC-positie Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw autodealer. Om uw stem te kunnen registreren tijdens handenvrij bellen, moet u de microfoon installeren

• Als de kabel rond de stuurkolom of de versnellingshendel gewikkeld raakt, kan dit zeer gevaarlijk zijn. Zorg dat de kabel en andere onderdelen u niet hinderen tijdens het rijden.

• Als uw auto uitgerust is met airbags of andere schokdempende inrichtingen, dient u vóór de installatie contact op te nemen met de winkel waar u dit apparaat hebt gekocht, of met uw autodealer. Opmerking Voor u de dubbelzijdige tape bevestigt, dient u het oppervlak van het dashboard met een droge doek te reinigen. Voedingsaansluitingsschema 12 Continue voeding Geel 15 Geschakelde voeding Rood 12 Geschakelde voeding Geel 15 Continue voeding Rood Auxiliaire voedingsaansluiting Rood RoodGeel Geel Rood RoodGeel Geel Rood Rood Geel Geel De microfoon installeren

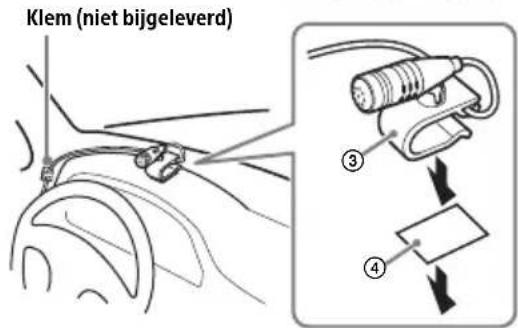

Klem (niet bijgeleverd) 28NL Bij gebruik van de stuurafstandsbediening De verbindingskabel RC-SR1 (niet bijgeleverd) moet voor gebruik geïnstalleerd worden. 1 Om de stuurafstandsbediening in te schakelen, selecteert u [Algemene instellingen] [Aangep. bediening op stuur] om de registratie door te voeren (pagina 15).Wanneer de registratie voltooid is, kunt u de stuurafstandsbediening gebruiken.Opmerkingen bij de installatie van de verbindingskabel RC-SR1 (niet bijgeleverd)• Raadpleeg de ondersteuningssite op het achterblad voor meer informatie en sluit vervolgens elke kabel aan op zijn correcte tegenhanger. Als u een foute verbinding maakt, kan het apparaat beschadigd raken.• Het is aan te raden de dealer of een ervaren technicus te raadplegen voor hulp. Bij gebruik van de bekabelde afstandsbediening

Om de bekabelde afstandsbediening in te schakelen, stelt u [Besturingsregeling] bij [Algemene instellingen] in op [Preset] (pagina 15). De achteruitrijcamera (niet bijgeleverd) moet voor gebruik geïnstalleerd worden. Het beeld van de achteruitrijcamera die aangesloten is op de CAMERA IN-aansluiting wordt weergegeven wanneer: de achteruitrijlamp van uw auto oplicht (of wanneer de versnellingspook op R (achteruit) wordt gezet). u op HOME drukt en vervolgens [Achtrtkkcam.] aanraakt. Installatie Raadpleeg "Het apparaat installeren in een Japanse auto" (pagina 29) voor Japanse auto's. Het apparaat monteren met een installatiekit Voor u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beide kanten van de beugel 3,5 mm naar binnen gebogen zijn. 1 Plaats de beugel in het dashboard en buig de klauwen naar buiten zodat de beugel stevig vastzit. 2 Monteer het apparaat op de beugel . OpmerkingAls de klemmen recht of naar buiten gebogen zijn, zal het apparaat niet stevig geïnstalleerd zijn en kan het eruit vallen. De bekabelde afstandsbediening gebruiken De achteruitrijcamera gebruiken Het apparaat in het dashboard monteren Klem

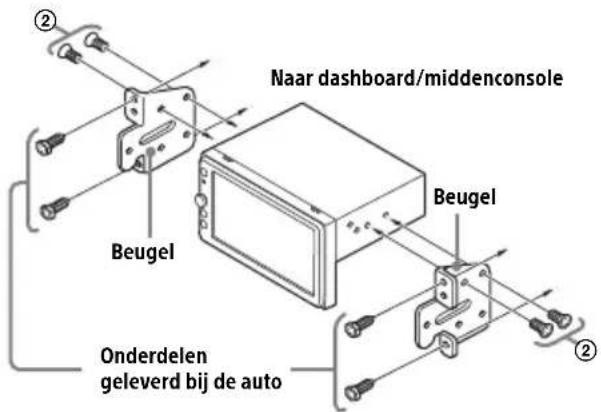

29NL Het apparaat installeren in een Japanse auto Het is mogelijk dat u dit apparaat niet kunt installeren in bepaalde Japanse auto's. Neem in dat geval contact op met uw Sony-handelaar. Bij het monteren van dit apparaat op de voorgeïnstalleerde beugels van uw auto, brengt u de bijgeleverde schroeven aan in de schroefopeningen die geschikt zijn voor uw auto: T voor TOYOTA en N voor NISSAN. Opmerking Om defecten te voorkomen mag u alleen de bijgeleverde schroeven gebruiken. Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Neem in dat geval contact op met uw dichtstbijzijnde Sony-handelaar. Zekeringen vervangen

Naar dashboard/middenconsole Onderdelen geleverd bij de auto
