XAV-AX100C2 4-739-663-31(2) AV RECEIVER Pour annuler la démonstration (Démo), reportez-vous à la page 15. Pour le raccordement/l’installation, reportez-vous à la page 23. Zum Deaktivieren der Demo-Anzeige (Demo) schlagen Sie bitte auf Seite 16 nach. Informationen zum Anschluss und zur Installation finden Sie auf Seite 25. Om de demonstratie (Demo) te annuleren, zie pagina 16. Raadpleeg pagina 24 voor meer informatie over de aansluiting/ installatie. Mode d’emploi

Vers le tableau de bord/console centralePièces fournies avec votre voiture SupportSupport28FR Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l’intensité, en ampères, correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le branchement de l’alimentation et remplacez-le. Si le nouveau fusible saute également, il est possible que l’appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche. Remplacement du fusible Fusible (10 A)2DE Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer: S/N: ___________________________ Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber. Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite. Achtung Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus. Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Hergestellt in China Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/ Dieses Gerät ist auf den Gebrauch mit der/den zulässigen Softwareversion(en) ausgelegt, die in der EU-Konformitätserklärung angegeben ist/sind. Die Software, mit der dieses Gerät ausgestattet ist, entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU. Die Softwareversion kann unter dem Punkt Firmware-Konfiguration des Menüs Allgemeine Einstellungen überprüft werden. Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR). Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU- Richtlinien gelten Dieses Produkt wurde von oder für die Sony Corporation hergestellt. EU Importeur: Sony Europe Limited. Anfragen an den Importeur oder zur Produktkonformität auf Grundlage der Gesetzgebung in Europa senden Sie bitte an den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/ der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/ Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR. Installieren Sie das Gerät aus Sicherheitsgründen unbedingt im Armaturenbrett des Fahrzeugs, denn die Rückseite des Geräts erwärmt sich bei Betrieb. Erläuterungen dazu finden Sie unter „Anschluss/ Installation“ (Seite 25).3DE Haftungsausschluss für von Dritten angebotene Dienste Von Dritten angebotene Dienste können ohne vorherige Ankündigung geändert, ausgesetzt oder eingestellt werden. Sony übernimmt in diesen Fällen keine Haftung. Achtung UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE

HAFTUNG FÜR INDIREKTE, NEBEN- ODER

FOLGESCHÄDEN ODER FÜR IRGENDWELCHE

SCHÄDEN. DIESER HAFTUNGSAUSSCHLUSS GILT

OHNE JEDE EINSCHRÄNKUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN,

DATENVERLUST, NUTZUNGSAUSFALL DES

PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN UND ZEITAUFWAND DES KÄUFERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER

HARDWARE UND/ODER SEINER SOFTWARE

ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT

AUFTRETEN. Sehr geehrte Kunden, dieses Produkt enthält einen Funksender. Laut UNECE-Regelung Nr. 10 können Fahrzeughersteller bestimmte Bedingungen bezüglich des Einbaus von Funksendern in Fahrzeuge festlegen. Bevor Sie dieses Produkt in Ihr Fahrzeug einbauen, schlagen Sie bitte im Betriebshandbuch des Fahrzeugs nach oder fragen Sie den Fahrzeughersteller oder Ihren Fahrzeughändler. Notrufe Diese BLUETOOTH-Freisprecheinrichtung für das Auto und das elektronische Gerät, das mit der Freisprecheinrichtung verbunden ist, arbeiten mit Radiosignalen, Mobilfunk- und Festnetzen sowie benutzerprogrammierten Funktionen, bei denen nicht unter allen Umständen eine Verbindung garantiert werden kann. Verlassen Sie sich daher bei wichtigen Mitteilungen (wie z. B. medizinischen Notfällen) nicht ausschließlich auf elektronische Geräte. BLUETOOTH-Kommunikation

• Von einem BLUETOOTH-Gerät ausgehende Mikrowellen können den Betrieb von medizinischen Geräten beeinflussen. Schalten Sie dieses Gerät und andere BLUETOOTH-Geräte an folgenden Orten aus. Andernfalls besteht Unfallgefahr. – An Orten mit entzündlichen Gasen, in einem Krankenhaus, Zug, Flugzeug oder an einer Tankstelle. – In der Nähe von automatischen Türen oder Feuermeldern.

• Dieses Gerät unterstützt dem BLUETOOTH- Standard entsprechende Sicherheitsfunktionen, um die Verbindungssicherheit bei BLUETOOTH- Funkverbindungen zu gewährleisten. Je nach Einstellung bieten diese jedoch möglicherweise keinen ausreichenden Schutz. Seien Sie bei der Kommunikation mit BLUETOOTH-Funktechnologie also vorsichtig.

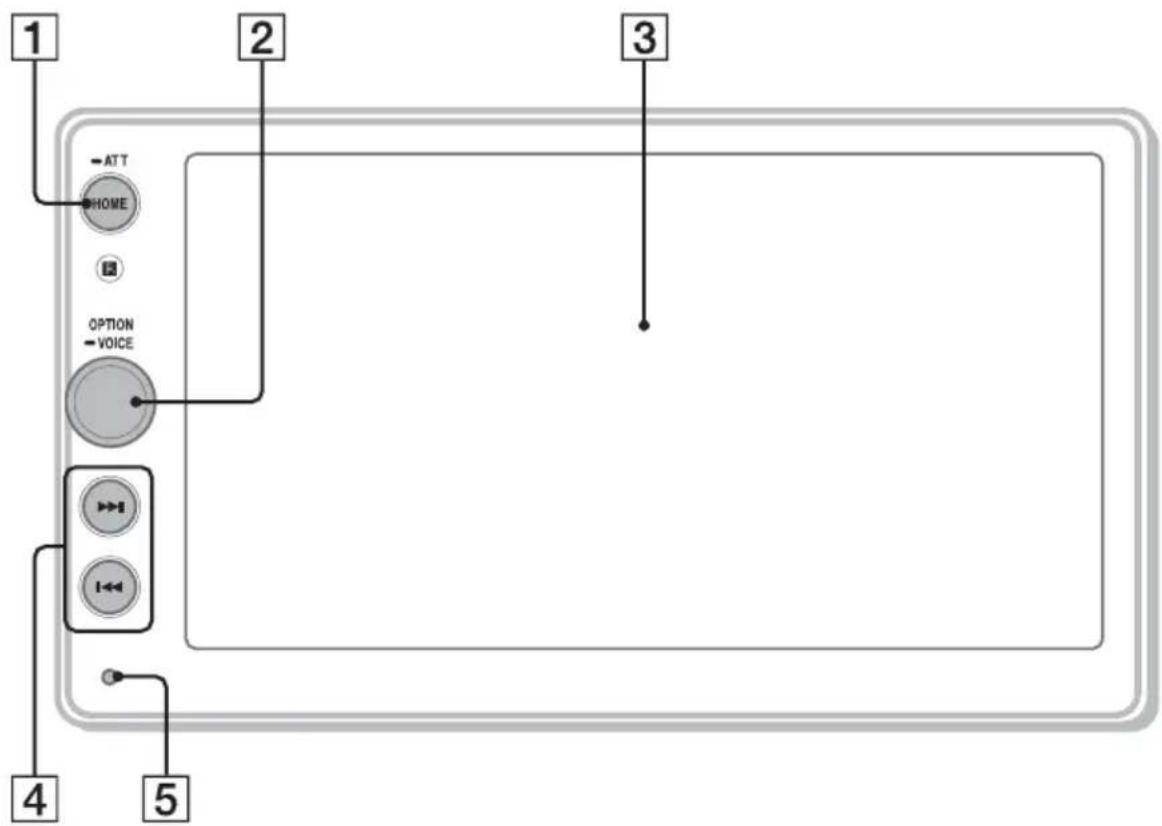

• Für Sicherheitslücken bei der Übertragung von Informationen während der BLUETOOTH- Kommunikation kann keine Haftung übernommen werden. Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler. Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt Halten Sie nach dem Ausschalten der Zündung unbedingt HOME am Gerät gedrückt, bis die Anzeige erlischt. Andernfalls wird das Display nicht ausgeschaltet und der Autobatterie wird Strom entzogen. Wichtiger Hinweis4DE Inhalt Achtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . 5 Vorbereitungen Vornehmen der Anfangseinstellungen. . . . . . . . . . 7 Vorbereiten eines BLUETOOTH-Geräts . . . . . . . . . . 7 Anschließen einer Rückfahrkamera . . . . . . . . . . . . 8 Radioempfang Radioempfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Verwenden von Tuneroptionen . . . . . . . . . . . . . . . . 9 Wiedergabe Wiedergabe mit einem USB-Gerät . . . . . . . . . . . . 10 Wiedergabe mit einem BLUETOOTH-Gerät . . . . . 10 Suchen und Wiedergeben von Titeln . . . . . . . . . . 11 Weitere Einstellungen während der Wiedergabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Telefonieren mit Freisprecheinrichtung Entgegennehmen eines Anrufs . . . . . . . . . . . . . . . 12 Tätigen eines Anrufs . . . . . . . . . . . . . . . . . . . . . . . . 12 Während eines Anrufs verfügbare Funktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Weitere nützliche Funktionen Android Auto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Bedienung mit dem Finger . . . . . . . . . . . . . . . . . . 14 Einstellungen Grundlegende Einstellschritte . . . . . . . . . . . . . . . . 14 Allgemeine Einstellungen . . . . . . . . . . . . . . . . . . . 14 Klangeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . 15 Visuelle Einstellungen. . . . . . . . . . . . . . . . . . . . . . . 16 Weitere Informationen Aktualisieren der Firmware . . . . . . . . . . . . . . . . . . 16 Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . 16 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . 20 Meldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Anschluss/Installation Vorsichtsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . 25 Teileliste für die Installation. . . . . . . . . . . . . . . . . . 25 Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295DE Lage und Funktion der Teile und Bedienelemente HOME – Aufrufen des HOME-Menüs. –Einschalten des Geräts. – Halten Sie die Taste zum Ausschalten des Geräts mehr als 2 Sekunden lang gedrückt. ATT (Dämpfen des Tons) Halten Sie die Taste zum Dämpfen des Tons 1 Sekunde (weniger als 2 Sekunden) lang gedrückt. Zum Beenden der Funktion halten Sie die Taste erneut gedrückt oder drehen den Lautstärkeregler. Lautstärkeregler Drehen Sie zum Einstellen der Lautstärke den Regler, wenn Ton ausgegeben wird. OPTION Drücken Sie den Regler, wenn Sie den OPTION- Bildschirm aufrufen wollen (Seite 6). VOICE Halten Sie den Regler zum Aktivieren der Sprachbefehlfunktion für Android Auto™ gedrückt. Display/Touchscreen / (Zurück/Weiter) – Zurück-/Weiterschalten zur vorherigen bzw. nächsten Option. – Zum schnellen Rück-/Vorlauf müssen Sie die Taste gedrückt halten. Rücksetztaste Drücken Sie die Rücksetztaste mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber. Hauptgerät6DE Wiedergabebildschirm: HOME-Bildschirm: OPTION-Bildschirm: Statusanzeigen (Signalquellenoption) Aufrufen des Optionsmenüs für die Signalquelle. Welche Optionen zur Verfügung stehen, hängt von der Signalquelle ab. Anwendungsspezifischer Bereich Anzeige der Bedienelemente/Anzeigen für die Wiedergabe oder Anzeige des Gerätestatus. Die angezeigten Optionen unterscheiden sich je nach Signalquelle. Uhr (Seite 14) (Zurück zum Wiedergabebildschirm) Umschalten vom HOME-Bildschirm zum Wiedergabebildschirm. Tasten zum Auswählen von Signalquelle und Einstellungen Wechseln der Signalquelle oder Vornehmen verschiedener Einstellungen. Quellenauswahltasten Wechseln der Signalquelle. (EXTRA BASS) Ändern der Einstellung EXTRA BASS (Seite 15). (EQ10/Subwoofer) Ändern der Einstellung EQ10/Subwoofer (Seite 15). (Monitor aus) Ausschalten des Monitors. Wenn der Monitor ausgeschaltet wird, berühren Sie einen beliebigen Teil des Bildschirms, um ihn wieder einzuschalten. Bildschirmanzeigen Leuchtet, wenn die Tondämpfung eingeschaltet ist. Leuchtet, wenn AF (Alternativfrequenzen) zur Verfügung steht. Leuchtet, wenn aktuelle Verkehrsinformationen (TA: Verkehrsdurchsagen) zur Verfügung stehen. Leuchtet, wenn die Wiedergabe mit einem Audiogerät über A2DP (Advanced Audio Distribution Profile) möglich ist. Leuchtet, wenn Freisprechanrufe über HFP (Handsfree Profile) möglich sind. Gibt die Signalstärke des verbundenen Mobiltelefons an. Gibt die Akkurestladung des verbundenen Mobiltelefons an. Leuchtet, wenn das BLUETOOTH-Signal eingeschaltet ist. Blinkt, wenn die Verbindung gerade hergestellt wird.7DE Vornehmen der Anfangseinstellungen Sie müssen die Anfangseinstellungen vornehmen, bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben. Wenn der Bildschirm mit den Anfangseinstellungen beim Einschalten des Geräts nicht erscheint, führen Sie „Zurücksetzen auf Werk“ aus (Seite 15), um das Gerät auf die werkseitigen Einstellungen zurückzusetzen. 1 Berühren Sie [Sprache] und stellen Sie die Sprache für die Anzeigen ein. 2 Berühren Sie [Demo] und berühren Sie zum Auswählen dann [AUS], um den Demomodus zu deaktivieren. 3 Berühren Sie [Datum/Uhrzeit einstellen] und stellen Sie Datum und Uhrzeit ein. 4 Wenn das Einstellen von Datum und Uhrzeit abgeschlossen ist, berühren Sie [OK]. Der Start-Sicherheitshinweis erscheint. 5 Lesen Sie den Start-Sicherheitshinweis durch. Wenn Sie mit allen Bedingungen einverstanden sind, berühren Sie [Schließen]. Die Einstellung ist damit abgeschlossen. Präzisere Einstellungen können Sie später im Einstellmenü vornehmen (Seite 14). Vorbereiten eines BLUETOOTH- Geräts Je nach dem BLUETOOTH-kompatiblen Gerät, also z. B. Smartphone, Mobiltelefon oder Audiogerät (im Folgenden als „BLUETOOTH-Gerät“ bezeichnet, sofern nicht anders angegeben), können Sie Musik wiedergeben oder Freisprechanrufe tätigen. Einzelheiten zum Herstellen der Verbindung schlagen Sie bitte in der Bedienungsanleitung zu dem anderen Gerät nach. Drehen Sie vor dem Herstellen der Verbindung die Lautstärke an diesem Gerät herunter. Andernfalls erfolgt die Tonausgabe unter Umständen unvermittelt mit hoher Lautstärke. Wenn Sie zum ersten Mal eine Verbindung zu einem BLUETOOTH-Gerät herstellen wollen, ist eine gegenseitige Registrierung (das so genannte „Pairing“) erforderlich. Durch das Pairing können dieses und andere Geräte einander erkennen. 1 Platzieren Sie das BLUETOOTH-Gerät maximal 1 m von diesem Gerät entfernt. 2 Drücken Sie HOME und berühren Sie dann [Einstell.]. 3 Berühren Sie . 4 Berühren Sie [Bluetooth-Verbindung] und setzen Sie das Signal dann auf [EIN]. Das BLUETOOTH-Signal wird eingeschaltet und leuchtet in der Statusleiste dieses Geräts. 5 Berühren Sie [Pairing]. blinkt, wenn sich dieses Gerät im Bereitschaftsmodus für das Pairing befindet. 6 Führen Sie das Pairing bei dem BLUETOOTH- Gerät durch, so dass es dieses Gerät erkennt. 7 Wählen Sie [XAV-AX100] im Display des BLUETOOTH-Geräts aus. Wird der Name Ihres Modells nicht angezeigt, fangen Sie nochmals mit Schritt 5 an. 8 Wenn am BLUETOOTH-Gerät ein Passwort* eingegeben werden muss, geben Sie [0000] ein.
• Das Passwort wird bei manchen BLUETOOTH-Geräten auch „Kennwort“, „PIN-Code“, „PIN-Nummer“ oder „Passcode“ usw. genannt. Nach erfolgreichem Pairing leuchtet stetig. Vorbereitungen Pairing und Herstellen einer Verbindung mit einem BLUETOOTH- Gerät [0000]Passwort eingeben8DE 9 Wählen Sie an dem BLUETOOTH-Gerät, zu dem eine BLUETOOTH-Verbindung hergestellt werden soll, dieses Gerät aus. oder leuchtet, wenn die Verbindung hergestellt wurde. Hinweise• Dieses Gerät kann immer nur mit einem BLUETOOTH-Gerät verbunden sein.• Zum Trennen der BLUETOOTH-Verbindung deaktivieren Sie die Verbindung von diesem Gerät oder vom BLUETOOTH-Gerät aus. Sie müssen zu dem Gerät, mit dem ein Pairing ausgeführt wurde, eine Verbindung herstellen, um es nutzen zu können. Bei einigen Geräten wird die Verbindung nach dem Pairing automatisch hergestellt. 1 Drücken Sie HOME und berühren Sie dann [Einstell.]. 2 Berühren Sie . 3 Berühren Sie [Bluetooth-Verbindung] und dann [EIN]. Vergewissern Sie sich, dass in der Statusleiste dieses Geräts aufleuchtet. 4 Aktivieren Sie die BLUETOOTH-Funktion am BLUETOOTH-Gerät. 5 Stellen Sie vom BLUETOOTH-Gerät aus die Verbindung zu diesem Gerät her. oder leuchtet in der Statusleiste. So stellen Sie eine Verbindung zu dem zuletzt verbundenen Gerät von diesem Gerät aus her Wenn das BLUETOOTH-Signal aktiviert ist und die Zündung des Fahrzeugs eingeschaltet wird, sucht dieses Gerät das zuletzt verbundene BLUETOOTH- Gerät und die Verbindung wird automatisch hergestellt. HinweisBeim Streaming von BLUETOOTH-Audiodaten können Sie von diesem Gerät aus keine Verbindung zum Mobiltelefon herstellen. Stellen Sie die Verbindung zu diesem Gerät stattdessen vom Mobiltelefon aus her. So installieren Sie das Mikrofon Erläuterungen dazu finden Sie unter „Installieren des Mikrofons“ (Seite 28). Anschließen einer Rückfahrkamera Wenn Sie eine gesondert erhältliche Rückfahrkamera an den Anschluss CAMERA IN anschließen, können Sie das Bild von der Rückfahrkamera anzeigen lassen. Erläuterungen dazu finden Sie unter „Anschluss/Installation“ (Seite 25). Herstellen einer Verbindung zu einem BLUETOOTH-Gerät, mit dem ein Pairing ausgeführt wurde9DE Radioempfang Wenn Sie Radio hören möchten, drücken Sie HOME und berühren Sie dann [Tuner]. Bedienelemente/Anzeigen für den Radioempfang Aktueller Frequenzbereich Wechseln des Frequenzbereichs (FM oder AM). Aktuelle Frequenz, Programmdienstname*, RDS-Anzeige (Radio Data System)* *Beim RDS-Empfang. (Tuneroption) Aufrufen des Optionsmenüs für den Tuner. SEEK-/SEEK+ Automatischer Sendersuchlauf.

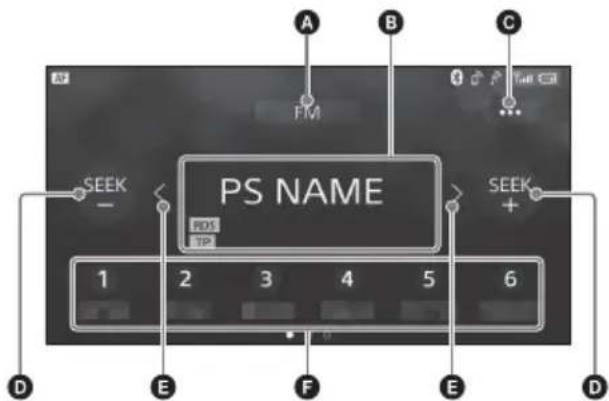

Manueller Sendersuchlauf. Damit die Frequenzen schnell durchlaufen, berühren Sie die Tasten eine Zeit lang. Speichernummern Auswählen eines gespeicherten Senders. Wischen Sie nach rechts/links, um die anderen gespeicherten Sender anzuzeigen. Berühren Sie die Nummer eine Zeit lang, um die aktuelle Frequenz unter einem Speicherplatz abzulegen. 1 Wählen Sie den gewünschten Frequenzbereich (FM oder AM). 2 Stellen Sie Sender ein. Automatische Sendersuche Berühren Sie SEEK-/SEEK+. Der Suchlauf stoppt, wenn ein Sender empfangen wird. Manuelle Sendersuche Berühren Sie / eine Zeit lang, bis die Frequenz in etwa erreicht ist, und berühren Sie / dann so oft, bis die gewünschte Frequenz genau eingestellt ist. 1 Halten Sie, während der zu speichernde Sender empfangen wird, die gewünschte Speichernummer gedrückt. 1 Wählen Sie den Frequenzbereich aus und berühren Sie dann die gewünschte Speichernummer. Verwenden von Tuneroptionen Die folgenden Funktionen stehen zur Verfügung, wenn Sie berühren. BTM Sender werden in der Reihenfolge der Frequenzen unter den Speichernummern gespeichert. Für FM (UKW) können 18 Sender, für AM 12 Sender gespeichert werden. Local Wählen Sie [EIN], wenn nur Sender mit starken Signalen eingestellt werden sollen. Um alle Sender einzustellen, wählen Sie [AUS]. AF* Wählen Sie [EIN], wenn in einem Netzwerk der Sender mit den stärksten Signalen ausgewählt und ständig neu eingestellt werden soll. TA* Wählen Sie [EIN], um gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) zu empfangen. Radioempfang Sendereinstellung Manuelles Speichern von Sendern Empfangen gespeicherter Sender10DE Regional* Wählen Sie [EIN], wenn bei aktivierter AF- Funktion der aktuelle Sender eingestellt bleiben soll. Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, wählen Sie [AUS]. Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung. PTY* Wählen Sie aus PTY List einen Programmtyp aus, um nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

• Nur beim FM-Empfang (UKW) verfügbar. So empfangen Sie Katastrophenwarnungen Wenn die Funktion AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Signalquelle. Wiedergabe mit einem USB- Gerät Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) (wie z. B. USB-Flash- Laufwerke, digitale Medienplayer) verwenden, die dem USB-Standard entsprechen. Hinweise• USB-Geräte, die mit einem der Dateisysteme FAT12/16/32 formatiert wurden, werden unterstützt.• Einzelheiten zur Kompatibilität des USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.• Erläuterungen zu den unterstützten Dateiformaten finden Sie in „Unterstützte Formate“ (Seite 18). 1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Schließen Sie das USB-Gerät an den USB- Anschluss an. 3 Drücken Sie HOME und berühren Sie dann [USB]. Die Wiedergabe beginnt. So trennen Sie die Verbindung zum Gerät Schalten Sie dieses Gerät aus oder die Zündung in die Position ACC off und trennen Sie dann die Verbindung zum USB-Gerät. Wiedergabe mit einem BLUETOOTH-Gerät Sie können die Inhalte auf einem angeschlossenen Gerät wiedergeben, das BLUETOOTH A2DP (Advanced Audio Distribution Profile) unterstützt. 1 Stellen Sie eine BLUETOOTH-Verbindung zu dem Audiogerät her (Seite 8). 2 Drücken Sie HOME und berühren Sie dann [BT-Audio]. 3 Starten Sie am Audiogerät die Wiedergabe. Hinweise• Bei manchen Audiogeräten werden Informationen wie Titel, Titelnummer, verstrichene Spieldauer und Wiedergabestatus möglicherweise nicht an diesem Gerät angezeigt.• Auch wenn die Signalquelle an diesem Gerät gewechselt wird, stoppt die Wiedergabe am Audiogerät nicht. Wiedergabe11DE Angleichen des Lautstärkepegels des BLUETOOTH-Geräts an andere Signalquellen Sie können die Lautstärkeunterschiede zwischen diesem Gerät und dem BLUETOOTH-Gerät verringern: Berühren Sie während der Wiedergabe und stellen Sie [Eingangspegel] auf einen Wert zwischen –8 und +18 ein. Suchen und Wiedergeben von Titeln 1 Berühren Sie während der Wiedergabe so oft (Wiedergabewiederholung) oder (Zufallswiedergabe), bis der gewünschte Wiedergabemodus angezeigt wird. Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt. Je nach ausgewählter Signalquelle und angeschlossenem Gerät stehen unterschiedliche Wiedergabemodi zur Verfügung. 1 Berühren Sie während der USB-Wiedergabe

Der Listenbildschirm mit dem gerade wiedergegebenen Element wird angezeigt. Wenn Sie (Audio) oder (Video) berühren, werden die Elemente nach Dateityp aufgelistet. 2 Berühren Sie das gewünschte Element. Die Wiedergabe beginnt. Weitere Einstellungen während der Wiedergabe Zu jeder Signalquelle stehen weitere Einstellungen zur Verfügung, die Sie durch Berühren von aufrufen können. Welche Optionen zur Verfügung stehen, hängt von der Signalquelle ab. Picture EQ Damit stellen Sie die Bildqualität nach Ihrem Geschmack ein: [Dynamisch], [Standard], [Theater], [Custom]. (Steht nur zur Verfügung, wenn die Parkbremse betätigt und USB-Video ausgewählt wurde.) Bildseitenverhältnis Damit können Sie das Bildseitenverhältnis für den Bildschirm dieses Geräts auswählen. (Steht nur zur Verfügung, wenn die Parkbremse betätigt und USB-Video ausgewählt wurde.) Normal Ein 4:3-Bild wird auf dem 16:9-Bildschirm in Originalgröße und mit seitlichen Rändern angezeigt. Zoom Zeigt ein 16:9-Bild an, das in das Format 4:3 Letter Box konvertiert wurde. Voll Ein 16:9-Bild wird in Originalgröße angezeigt. Titel Das Bild wird horizontal vergrößert, so dass Untertitel auf den Bildschirm passen. Wiedergabewiederholung und Zufallswiedergabe Suchen nach einer Datei im Listenbildschirm12DE Wenn Sie ein Mobiltelefon zusammen mit diesem Gerät nutzen wollen, verbinden Sie es mit diesem Gerät. Erläuterungen dazu finden Sie unter „Vorbereiten eines BLUETOOTH-Geräts“ (Seite 7). HinweisDie im Folgenden erläuterten Freisprechfunktionen stehen nur zur Verfügung, wenn die Funktion Android Auto deaktiviert ist. Wenn die Funktion Android Auto aktiviert ist, verwenden Sie die Freisprechfunktionen der Anwendung. Entgegennehmen eines Anrufs 1 Berühren Sie , wenn ein Anruf eingeht. Das Telefongespräch beginnt. HinweisDas Rufzeichen und die Stimme des Gesprächsteilnehmers werden nur über die Frontlautsprecher ausgegeben. Zurückweisen/Beenden eines Anrufs Berühren Sie . Tätigen eines Anrufs 1 Drücken Sie HOME und berühren Sie dann [Telefon]. 2 Berühren Sie eins der Anrufsymbole auf der BLUETOOTH-Telefonanzeige. (Anrufliste)* Wählen Sie einen Kontakt aus der Anrufliste. Das Gerät speichert die letzten 20 Anrufe. (Wahlwiederholung) Sie können den letzten angerufenen Kontakt automatisch erneut anrufen. (Telefonbuch)* Wählen Sie einen Kontakt aus der Liste der Namen/Nummern im Telefonbuch. Wenn die Namensliste in alphabetischer Reihenfolge angezeigt werden soll, damit Sie den gewünschten Kontakt suchen können, berühren Sie . (Eingeben der Telefonnummer) Geben Sie die Telefonnummer ein. Liste der gespeicherten Telefonnummern Wählen Sie den gespeicherten Kontakt aus. Informationen zum Speichern von Kontakten finden Sie unter „Speichern von Telefonnummern“ (Seite 12).

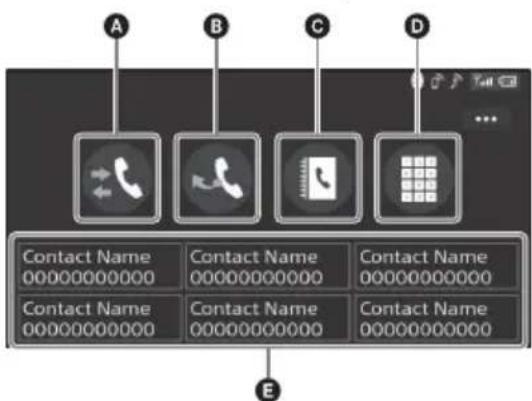

• Das Mobiltelefon muss PBAP (Phone Book Access Profile) unterstützen. 3 Berühren Sie . Das Telefongespräch beginnt. Sie können bis zu 6 Kontakte in der Speicherliste speichern. 1 Wählen Sie auf dem Telefonbildschirm die Telefonnummer, die in der Kurzwahl gespeichert werden soll, im Telefonbuch aus. Eine Bestätigungsanzeige erscheint. 2 Berühren Sie [Zu Stand. hinzf.]. 3 Wählen Sie die Liste der gespeicherten Telefonnummern, in der die Telefonnummer gespeichert werden soll. Der Kontakt wird in der Liste der gespeicherten Telefonnummern gespeichert. Telefonieren mit Freisprecheinrichtung Speichern von Telefonnummern13DE Während eines Anrufs verfügbare Funktionen So stellen Sie die Lautstärke des Rufzeichens ein Drehen Sie den Lautstärkeregler, während ein Anruf eingeht. So stellen Sie die Lautstärke der Stimme des Gesprächsteilnehmers ein Drehen Sie während des Anrufs den Lautstärkeregler. So stellen Sie die Lautstärke für den anderen Gesprächsteilnehmer ein (Einstellen der Mikrofonverstärkung) Berühren Sie während eines Anrufs über die Freisprecheinrichtung und setzen Sie dann [Mikrofonverstärkung] auf [Hoch], [Mittel] oder [Niedrig]. So wechseln Sie zwischen Freisprechmodus und normalem Telefonmodus Berühren Sie während eines Anrufs , um zwischen dem Telefonieren über dieses Gerät und über das Mobiltelefon zu wechseln. HinweisBei manchen Mobiltelefonen steht diese Funktion möglicherweise nicht zur Verfügung. So nehmen Sie einen eingehenden Anruf automatisch entgegen Berühren Sie und setzen Sie dann [Automatisch antworten] auf [EIN]. Android Auto Android Auto erweitert die Android™-Plattform mit zweckmäßigen Funktionen für die Nutzung im Auto. Hinweise zur Verwendung von Android Auto

• Ein Android-Mobiltelefon mit Android 5.0 oder höher ist erforderlich. Aktualisieren Sie das Betriebssystem vor dem Gebrauch auf die neueste Version.

• Ihr Android-Mobiltelefon muss Android Auto unterstützen. Einzelheiten dazu finden Sie in der Liste der kompatiblen Modelle auf der Support- Website, die auf der hinteren Umschlagseite angegeben ist.

• Laden Sie die App Android Auto von Google Play herunter.

• Einzelheiten zu Android Auto finden Sie in der Anleitung zu Ihrem Android-Mobiltelefon oder auf der Website von Android Auto.

• Da die GPS-Funktion auf Ihrem Android- Mobiltelefon verwendet wird, platzieren Sie das Android-Mobiltelefon so, dass GPS-Signale gut empfangen werden können.

• Android Auto ist in manchen Ländern bzw. Regionen möglicherweise nicht erhältlich. 1 Schließen Sie Ihr Android-Mobiltelefon an den USB-Anschluss an. 2 Drücken Sie HOME und berühren Sie dann das Symbol für Android Auto. Die Android Auto-Schnittstelle wird in voller Größe im Display dieses Geräts angezeigt. Bedienen Sie die Anwendungen über den Berührungsbildschirm. Weitere nützliche Funktionen14DE Bedienung mit dem Finger Sie können häufig verwendete Funktionen auch ausführen, wenn Sie in der Empfangs-/ Wiedergabeanzeige folgende Fingerbewegungen machen. HinweisDie im Folgenden erläuterte Bedienung mit dem Finger steht auf dem Bildschirm von Android Auto nicht zur Verfügung. Grundlegende Einstellschritte Sie können Optionen in den folgenden Konfigurationskategorien einstellen: Allgemeine Einstellungen, Klangeinstellungen, Visuelle Einstellungen 1 Drücken Sie HOME und berühren Sie dann [Einstell.]. 2 Berühren Sie das Symbol für die gewünschte Kategorie. Welche Optionen eingestellt werden können, hängt von der Signalquelle und den Einstellungen ab. 3 Bewegen Sie die Scrollleiste nach oben und unten und wählen Sie die gewünschte Option. So schalten Sie zur vorherigen Anzeige zurück Berühren Sie . So rufen Sie den Wiedergabebildschirm auf Berühren Sie . Allgemeine Einstellungen Sprache Zum Auswählen der Anzeigesprache: [English], [Español], [Français], [Deutsch], [Italiano], [Nederlands], [Português], [Русский], [ ], [ ], [ ], [ ]. Clock Time Zum Einstellen der Uhrzeit mithilfe von RDS- Daten: [AUS], [EIN]. Datum/Uhrzeit Datumsformat Zum Auswählen des Formats: [DD/MM/YY], [MM/DD/YY], [YY/MM/DD]. Uhrzeitformat Zum Auswählen des Formats: [12-Stunden], [24-Stunden]. Datum/Uhrzeit einstellen Zum manuellen Einstellen der Uhrzeit. Signalton Zum Aktivieren des Signaltons: [AUS], [EIN]. Vorgehen Funktion Wischen von links nach rechtsRadioempfang: Sender vorwärts suchen.(Entspricht dem Gedrückthalten von .)Video-/Audio-Wiedergabe: Um eine Datei/einen Titel vorwärts springen.(Entspricht .)Wischen von rechts nach linksRadioempfang: Sender rückwärts suchen.(Entspricht dem Gedrückthalten von .)Video-/Audio-Wiedergabe: Um eine Datei/einen Titel rückwärts springen.(Entspricht .)Nach oben wischenRadioempfang: Gespeicherte Sender einstellen (vorwärts).Video-/Audio-Wiedergabe: Um ein Album (einen Ordner) vorwärts springen.Nach unten wischenRadioempfang: Gespeicherte Sender einstellen (rückwärts).Video-/Audio-Wiedergabe: Um ein Album (einen Ordner) rückwärts springen. Einstellungen15DE Dimmer Zum Dimmen des Displays: [AUS], [Automatisch], [EIN]. ([Automatisch] steht nur zur Verfügung, wenn die Steuerleitung für die Beleuchtung angeschlossen ist, und funktioniert, wenn die Scheinwerfer eingeschaltet sind.) Dimmerpegel Zum Einstellen des Helligkeitspegels bei aktiviertem Dimmer: –5 bis +5. Touchscreen-Kalibrierung Zum Vornehmen der Touchscreen-Kalibrierung, wenn sich ein Element durch Berühren des Monitors nicht auswählen lässt. Kameraeingang Zum Auswählen des Bilds von der Rückfahrkamera: [AUS], [Normal], [Umgekehrt] (Spiegelbild). Lenkbetätigung Zum Auswählen des Eingangsmodus für die angeschlossene Fernbedienung. Um eine Fehlfunktion zu vermeiden, achten Sie vor dem Gebrauch darauf, dass der Eingangsmodus mit der angeschlossenen Fernbedienung übereinstimmt. Custom Eingangsmodus für die Lenkradfernbedienung (gehen Sie wie unter [Lenkbet. ben.def.] erläutert vor, um Funktionen für die angeschlossene Fernbedienung zu registrieren). Preset Eingangsmodus für die Kabelfernbedienung, ausgenommen die Lenkradfernbedienung. Lenkbet. ben.def. Der Lenkradtasten-Bildschirm erscheint. Halten Sie die Taste gedrückt, deren Funktion einer Lenkradtaste zugewiesen werden soll. Die Taste leuchtet auf dem Bildschirm auf (Bereitschaft). Halten Sie die Taste der Lenkradfernbedienung gedrückt, der Sie die Funktion zuweisen möchten. Die Taste auf dem Bildschirm leuchtet in einer anderen Farbe (hervorgehoben oder mit einem orangefarbenen Kreis versehen). Registrieren Sie wie in Schritt und erläutert weitere Funktionen. (Nur verfügbar, wenn [Lenkbetätigung] auf [Custom] gesetzt ist.) Hinweise

• Beim Vornehmen von Einstellungen steht die angeschlossene Fernbedienung nicht zur Verfügung, auch wenn bereits einige Funktionen registriert wurden. Verwenden Sie die Tasten an diesem Gerät.

• Wenn beim Registrieren ein Fehler auftritt, werden alle registrierten Informationen gelöscht. Führen Sie die Registrierung nochmals von vorne aus.

• Diese Funktion steht unter Umständen nicht bei allen Fahrzeugen zur Verfügung. Einzelheiten zur Kompatibilität Ihres Fahrzeugs finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Bluetooth-Verbindung Zum Aktivieren des BLUETOOTH-Signals: [AUS], [EIN], [Pairing] (Wechsel in den Bereitschaftsmodus für das Pairing). Bluetooth-Geräteinfo. Zum Anzeigen der Informationen des Geräts, das mit diesem Gerät verbunden wurde. (Nur verfügbar, wenn [Bluetooth-Verbindung] auf [EIN] gesetzt ist und ein BLUETOOTH-Gerät mit diesem Gerät verbunden ist.) Bluetooth zurücksetzen Zum Initialisieren aller BLUETOOTH-Einstellungen wie Pairing-Informationen, Anrufliste, Liste der verbundenen BLUETOOTH-Geräte usw. Rückfahrkamera-Einstellung Zum Einstellen der Länge und/oder Position der Markierungslinien auf dem Bild von der Rückfahrkamera durch Berühren der Pfeilmarkierungen. Zurücksetzen auf Werk Zum Zurücksetzen aller Werte auf die werkseitigen Einstellungen. Firmware-Version Zum Aktualisieren und Prüfen der Firmwareversion. Open Source-Lizenzen Zum Anzeigen der Softwarelizenzen. Klangeinstellungen EXTRA BASS Zum Verstärken der Bässe synchron mit dem Lautstärkepegel: [AUS], [1], [2]. EQ10/Subwoofer Zum Auswählen einer Equalizer-Kurve und Einstellen des Pegels des Tiefsttonlautsprechers. EQ10 Zum Auswählen der Equalizer-Kurve: [AUS], [R&B], [Rock], [Pop], [Dance], [Hip-Hop], [Electronica], [Jazz], [Soul], [Country], [Custom]. Mit [Custom] wird die Equalizer-Kurve eingestellt: –6 bis +6. Subwoofer Zum Einstellen des Lautstärkepegels des Tiefsttonlautsprechers: [AUS], –10 bis +10.16DE Balance/Fader Zum Einstellen des Balance-/Fader-Pegels. Balance Zum Einstellen der Tonbalance zwischen den linken und den rechten Lautsprechern: L15 bis R15. Fader Zum Einstellen der Tonbalance zwischen den Front- und den Hecklautsprechern: Front 15 bis Rear 15. Crossover Zum Einstellen der Grenzfrequenz und der Phase des Tiefsttonlautsprechers. Hochpassfilter Zum Auswählen der Grenzfrequenz für die Front-/ Hecklautsprecher: [AUS], [50Hz], [60Hz], [80Hz], [100Hz], [120Hz]. Tiefpassfilter Zum Auswählen der Grenzfrequenz für den Tiefsttonlautsprecher: [50Hz], [60Hz], [80Hz], [100Hz], [120Hz]. Subwooferphase Zum Auswählen der Phase des Tiefsttonlautsprechers: [Normal], [Umgekehrt]. DSO (Dynamische Klangraumverbesserung) Zum Verbessern der Audioausgabe: [AUS], [Niedrig], [Mittel], [Hoch]. Visuelle Einstellungen Demo Zum Einstellen des Demo-Modus: [AUS], [EIN]. USB-Video-Bildfrequenz Zum Auswählen der Video-Bildfrequenz auf dem Display dieses Geräts: [60fps], [50fps]. Anzeige Album-Illustration Zum Anzeigen des Album-Covers als Hintergrund bei der USB-Musikwiedergabe: [AUS], [EIN]. Hintergrundbild Zum Ändern des Hintergrunds durch Berühren der gewünschten Farbe oder zum Einstellen der gewünschten Fotodaten auf einem USB-Gerät des Typs MSC (Massenspeicherklasse) als Hintergrund. Aktualisieren der Firmware Zum Aktualisieren der Firmware rufen Sie die Support-Website auf, die auf der hinteren Umschlagseite angegeben ist, und gehen nach den online angezeigten Anweisungen vor. Es dauert einige Minuten, bis die Firmwareaktualisierung abgeschlossen ist. Stellen Sie den Zündschlüssel während der Aktualisierung nicht in die Position AUS. Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.

• Die Motorantenne wird automatisch ausgefahren.

• Wenn Sie das Fahrzeug mit dem installierten Gerät entsorgen oder einem Dritten überlassen, setzen Sie durch Ausführen von „Zurücksetzen auf Werk“ alle Werte auf die werkseitigen Einstellungen zurück (Seite 15). So bewahren Sie die hohe Tonqualität Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangen. Sicherheitshinweise

• Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.

• Während der Fahrt – Bedienen Sie das Gerät während der Fahrt nicht und schauen Sie nicht darauf. Andernfalls könnten Sie abgelenkt werden und einen Unfall verursachen. Wenn Sie auf das Gerät schauen oder es bedienen wollen, parken Sie das Fahrzeug zuvor an einer sicheren Stelle. – Verwenden Sie die Einstellfunktionen nicht und führen Sie auch keine anderen Funktionen aus, die Sie vom Straßenverkehr ablenken könnten. – Schauen Sie aus Sicherheitsgründen beim Rückwärtsfahren unbedingt nach hinten und achten Sie auf die Umgebung, und zwar auch dann, wenn eine Rückfahrkamera angeschlossen ist. Verlassen Sie sich nicht allein auf die Rückfahrkamera. Weitere Informationen17DE

• Bei der Bedienung des Geräts – Greifen Sie nicht mit der Hand oder den Fingern in das Gerät und stecken Sie keine Fremdkörper hinein. Andernfalls kann es zu Verletzungen oder zu Schäden am Gerät kommen. – Bewahren Sie kleine Gegenstände außerhalb der Reichweite von Kindern auf. – Achten Sie darauf, dass alle Fahrzeuginsassen die Sicherheitsgurte anlegen, damit es bei einer plötzlichen Bewegung des Fahrzeugs nicht zu Verletzungen kommt. Hinweise zu Lizenz Dieses Produkt umfasst Software, die Sony gemäß einer Lizenzvereinbarung mit dem Urheberrechteinhaber verwendet. Wir sind dazu verpflichtet, den Inhalt der Vereinbarung den Kunden gemäß den Anforderungen des Urheberrechteinhabers der Software bekannt zu geben. Ausführliche Informationen zu den Softwarelizenzen finden Sie auf Seite 15. Hinweise zu Software, die der GNU GPL/ LGPL unterliegt Dieses Produkt enthält Software, die der folgenden GNU General Public License (im Folgenden als „GPL“ bezeichnet) oder der GNU Lesser General Public License (im Folgenden als „LGPL“ bezeichnet) unterliegt. Diese legen fest, dass Kunden das Recht haben, sich den Quellcode der besagten Software in Einklang mit den Bestimmungen der GPL oder LGPL, die in diesem Gerät angezeigt wird, anzueignen, ihn zu verändern und weiterzugeben. Der Quellcode für die oben aufgeführte Software ist über das Internet verfügbar. Um ihn herunterzuladen, besuchen Sie bitte die folgende URL und wählen Sie die Modellbezeichnung „XAV-AX100“. URL: http://www.sony.net/Products/Linux/ Beachten Sie bitte, dass Sony keine Anfragen bezüglich des Inhalts des Quellcodes beantworten oder darauf reagieren kann. Hinweise zum LCD-Bildschirm

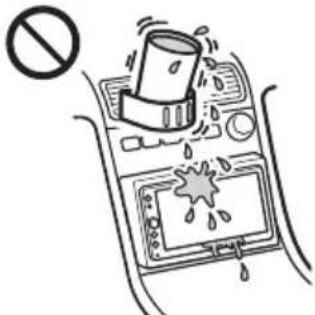

• Lassen Sie den LCD-Bildschirm nicht nass werden und schützen Sie ihn vor Flüssigkeiten. Andernfalls kann es zu einer Fehlfunktion kommen.

• Drücken Sie nicht zu stark auf den LCD-Bildschirm. Andernfalls kann es zu Bildverzerrungen oder anderen Fehlfunktionen kommen. Das Bild kann verschwommen sein oder der LCD-Bildschirm kann beschädigt werden.

• Berühren Sie den LCD-Bildschirm ausschließlich mit dem Finger und nicht mit Gegenständen. Andernfalls kann er beschädigt werden oder zerbrechen.

• Reinigen Sie den LCD-Bildschirm mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays.

• Verwenden Sie das Gerät nicht außerhalb des zulässigen Temperaturbereichs von 0 ºC-40 ºC.

• Wenn Ihr Fahrzeug in sehr warmer oder sehr kalter Umgebung geparkt war, ist das Bild unter Umständen verschwommen. Der Monitor ist jedoch nicht beschädigt und sobald sich die Temperatur im Wageninneren normalisiert, wird auch das Bild wieder scharf.

• Auf dem Monitor können unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte“ können bei allen LCD- Bildschirmen auftreten. Der LCD-Bildschirm wird in einer Hochpräzisionstechnologie hergestellt, so dass über 99,99% der Segmente korrekt funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01%) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht. Unfallverhütung Das Bild erscheint erst, nachdem Sie das Fahrzeug geparkt und die Parkbremse betätigt haben. Wenn das Fahrzeug während der Videowiedergabe zu fahren beginnt, erscheint die folgende Warnmeldung und Sie können das Video nicht anzeigen. [Video ist zu Ihrer Sicherheit gesperrt.] Bedienen Sie das Gerät während des Fahrens nicht und schauen Sie auch nicht auf den Monitor.18DE WMA (.wma)*

Bitrate: 48 Kbps – 192 Kbps (unterstützt variable Bitrate (VBR))*

Bitrate: 48 Kbps – 320 Kbps (unterstützt variable Bitrate (VBR))*

Bitrate: 40 Kbps – 320 Kbps (unterstützt variable Bitrate (VBR))*

Video-Codec: WMV3, WVC1 Audio-Codec: MP3, WMA Bitrate: max. 6 Mbps Bildrate: max. 30 fps Auflösung: max. 720 × 576*

*1 Urheberrechtlich geschützte Dateien und Mehrkanalaudiodateien können nicht wiedergegeben werden. *2 Dateien mit DRM (Digital Rights Management – Urheberrechtsschutzcodierung) können nicht wiedergegeben werden. *3 Abhängig von der Abtastfrequenz sind auch Nicht- Standard-Bitraten oder nicht-garantierte Bitraten eingeschlossen. *4 Die Abtastfrequenz entspricht möglicherweise nicht allen Encodern. *5 Diese Zahlen geben die maximale Auflösung von abspielbaren Videos an und beziehen sich nicht auf die Display-Auflösung des Players. Die Display-Auflösung liegt bei 800 × 480. Hinweis Manche Dateien werden möglicherweise nicht wiedergegeben, auch wenn ihr Dateiformat von diesem Gerät unterstützt wird. Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler. Unterstützte Formate19DE Technische Daten Monitor Display-Typ: LCD-Breitbild-Farbmonitor Abmessungen: 6,4 Zoll System: TFT-Aktivmatrix Anzahl der Pixel:

1.152.000 Pixel (800 × 3 (RGB) × 480)

Farbsystem: PAL/NTSC/SECAM/PAL-M mit Auswahlautomatik für Anschluss CAMERA IN Tuner

Empfangsbereich: 87,5 – 108,0 MHz Antennenanschluss: Anschluss für Außenantenne Zwischenfrequenz: 150 kHz Nutzbare Empfindlichkeit: 10 dBf Trennschärfe: 70 dB bei 400 kHz Signal-Rauschabstand: 70 dB (mono) Kanaltrennung bei 1 kHz: 30 dB Frequenzgang: 20 – 15.000 Hz

Empfangsbereich: 531 – 1.602 kHz Antennenanschluss: Anschluss für Außenantenne Zwischenfrequenz:

9.267 kHz oder 9.258 kHz/4,5 kHz

Empfindlichkeit: 44 μV USB-Player Schnittstelle: USB (High-Speed) Maximale Stromstärke: 1,5 A Drahtlose Kommunikation Kommunikationssystem: BLUETOOTH-Standard Version 2.1 Sendeleistung: BLUETOOTH-Standard Leistungsklasse 2 (max. +4 dBm) Maximale Kommunikationsreichweite*

Sichtlinie ca. 10 m Frequenzbereich: 2,4 GHz-Frequenzbereich (2,4000 GHz – 2,4835 GHz) Modulationsverfahren: FHSS Kompatible BLUETOOTH-Profile*

A2DP (Advanced Audio Distribution Profile) 1.2 AVRCP (Audio Video Remote Control Profile) 1.5 HFP (Handsfree Profile) 1.6 PBAP (Phone Book Access Profile) 1.1 Entsprechender Codec: SBC (.sbc) *1 Die tatsächliche Reichweite hängt von verschiedenen Faktoren ab, wie z. B. Hindernissen zwischen Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw. *2 BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen den Geräten an. Endverstärker Ausgänge: Lautsprecherausgänge Lautsprecherimpedanz: 4 Ohm – 8 Ohm Maximale Ausgangsleistung: 55 W × 4 (an 4 Ohm) Allgemeines Ausgänge: Audioausgangsanschlüsse (FRONT, REAR, SUB) Steueranschluss für Motorantenne/ Endverstärker (REM OUT) Eingänge: Steueranschluss für Beleuchtung Eingang für Lenkradsteuerung Antenneneingang Mikrofoneingang Steueranschluss für Parkbremse Rückfahreingang Kameraeingang USB-Anschluss Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung) Nennstromaufnahme: 10 A Abmessungen: ca. 178 mm × 100 mm × 161,5 mm (B/H/T) Einbaumaße: ca. 182 mm × 110,6 mm × 149,5 mm (B/H/T) Gewicht: ca. 1,1 kg Lieferumfang: Hauptgerät (1) Montageteile und Anschlusszubehör (1 Satz) Mikrofon (1) Sonderzubehör/gesondert erhältliche Geräte: Kabel für Lenkradfernbedienungseingang: RC-SR1 Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.20DE Der Bluetooth®-Schriftzug und die Bluetooth-Logos sind eingetragene Markenzeichen und Eigentum der Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz. Andere Markenzeichen und Produktnamen sind Eigentum der jeweiligen Rechteinhaber. Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt. MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson. Android, Android Auto, Google und Google Play sind Markenzeichen der Google LLC. Dieses Produkt verwendet Schriftdaten, die Eigentum der Monotype Imaging Inc. sind und von Sony in Lizenz verwendet werden. Solche Schriftdaten dürfen ausschließlich in Verbindung mit diesem Produkt verwendet werden. DIESES PRODUKT WIRD UNTER DER MPEG-4 VISUAL

PATENT PORTFOLIO-LIZENZ FÜR DEN PRIVATEN

UND NICHT KOMMERZIELLEN GEBRAUCH DURCH

PRIVATEN, NICHT KOMMERZIELLEN RAHMEN

Alle anderen Markenzeichen sind Markenzeichen der jeweiligen Rechteinhaber. Störungsbehebung Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben. Einzelheiten zum Gebrauch der Sicherung und zum Ausbauen des Geräts aus dem Armaturenbrett finden Sie unter „Anschluss/Installation“ (Seite 25). Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist. Allgemeines Das Gerät wird nicht mit Strom versorgt. Überprüfen Sie die Sicherung. Die Verbindung wurde nicht richtig hergestellt. – Schließen Sie die gelbe und die rote Stromversorgungsleitung an. Kein Signalton ertönt. Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker. Die Sicherung ist durchgebrannt. Vom Gerät sind Störgeräusche zu hören, wenn der Zündschlüssel gedreht wird. Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen. Die Anzeige wird ausgeblendet bzw. erscheint nicht auf dem Monitor. Der Dimmer ist auf [EIN] eingestellt (Seite 15). Die Anzeige wird ausgeblendet, wenn Sie HOME gedrückt halten. – Drücken Sie HOME an diesem Gerät. Die Monitorausschaltung ist aktiviert (Seite 5). – Berühren Sie eine beliebige Stelle auf dem Display, um den Monitor wieder einzuschalten. Das Display reagiert nicht richtig auf Berührung. Berühren Sie immer nur eine Stelle auf dem Display. Wenn Sie das Display an zwei oder mehr Stellen gleichzeitig berühren, funktioniert es nicht richtig. Kalibrieren Sie den Touchscreen des Monitors (Seite 15). Berühren Sie das druckempfindliche Bedienfeld fest. Menüoptionen können nicht ausgewählt werden. Nicht verfügbare Menüoptionen werden grau angezeigt. Urheberrechte21DE Radioempfang Sender lassen sich nicht empfangen. Der Ton ist stark gestört. Die Verbindung wurde nicht richtig hergestellt. – Schließen Sie das REM OUT-Kabel (blau-weiß gestreift) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/ Seitenfensterscheibe integrierten Radioantenne ausgestattet ist). – Prüfen Sie die Verbindung der Autoantenne. – Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung. Gespeicherte Sender lassen sich nicht einstellen. Das Sendesignal ist zu schwach. RDS Bei der PTY-Funktion wird [PTY nicht gefunden.] angezeigt. Der aktuelle Sender ist kein RDS-Sender. Es wurden keine RDS-Daten empfangen. Der Sender gibt den Programmtyp nicht an. Der Sendersuchlauf startet nach ein paar Sekunden Radioempfang. Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. – Deaktivieren Sie TA (Seite 9). Es sind keine Verkehrsdurchsagen zu hören. Aktivieren Sie TA (Seite 9). Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt. – Stellen Sie einen anderen Sender ein. Bild Es ist kein Bild zu sehen/das Bild ist verrauscht. Eine Verbindung wurde nicht richtig vorgenommen. Das Gerät ist nicht richtig installiert. – Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs. Das Bild passt nicht auf den Bildschirm. Das Bildseitenverhältnis lässt sich bei der Wiedergabesignalquelle nicht ändern. Ton Es ist kein Ton zu hören/Ton setzt aus/Ton ist gestört. Eine Verbindung wurde nicht richtig vorgenommen. Überprüfen Sie die Verbindung zwischen diesem und dem angeschlossenen Gerät und stellen Sie den Eingangswählschalter am anderen Gerät auf die Signale von diesem Gerät ein. Das Gerät ist nicht richtig installiert. – Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs. Das Gerät befindet sich im Pausemodus oder im Modus zum Vorwärts-/Rückwärtssuchen. Die Einstellungen für die Ausgänge wurden nicht korrekt vorgenommen. Die Lautstärke ist zu niedrig. Die ATT-Funktion ist aktiviert. Das Format wird nicht unterstützt. – Sehen Sie nach, ob das Format von diesem Gerät unterstützt wird (Seite 18). Der Ton ist gestört. Halten Sie die verschiedenen Kabel voneinander fern. USB-Wiedergabe Die Wiedergabe über einen USB-Hub funktioniert nicht. Schließen Sie USB-Geräte ohne USB-Hub an dieses Gerät an. Die Wiedergabe ist nicht möglich. Trennen Sie das USB-Gerät von diesem Gerät und schließen Sie es dann wieder an. Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt. Die Dateien auf dem USB-Gerät sind sehr groß oder befinden sich in einer komplizierten Datei-/ Ordnerstruktur. Der Ton setzt aus. Bei einer hohen Bitrate kommt es möglicherweise zu Tonaussetzern. Audiodateien können nicht wiedergegeben werden. USB-Geräte, die mit einem anderen Dateisystem als FAT12, FAT16 oder FAT32 formatiert wurden, werden nicht unterstützt.*

• Dieses Gerät unterstützt FAT12, FAT16 und FAT32, aber möglicherweise unterstützen nicht alle USB-Geräte diese FAT-Systeme. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum USB-Gerät oder wenden Sie sich an den Hersteller.22DE Die Wiedergabe von einem an den USB- Anschluss angeschlossenen Smartphone ist nicht möglich. Die USB-Verbindung steht nur für Android- Mobiltelefone und USB-Geräte im MSC-Modus zur Verfügung. Stellen Sie bei einem anderen Smartphone als einem Android-Mobiltelefon eine BLUETOOTH- Verbindung her (Seite 7). BLUETOOTH-Funktion Ein anderes BLUETOOTH-Gerät kann dieses Gerät nicht erkennen. Setzen Sie [Bluetooth-Verbindung] auf [EIN] (Seite 15). Während eine Verbindung zu einem BLUETOOTH- Gerät besteht, kann dieses Gerät von keinem anderen Gerät erkannt werden. Beenden Sie die aktuelle Verbindung und lassen Sie dann vom anderen Gerät aus nach diesem Gerät suchen. Je nach Smartphone oder Mobiltelefon müssen Sie dieses Gerät möglicherweise aus der Liste der verbundenen Smartphones oder Mobiltelefone löschen und dann erneut ein Pairing ausführen (Seite 7). Es kann keine Verbindung hergestellt werden. Schlagen Sie die Erläuterungen zum Pairing und zum Herstellen einer Verbindung im Handbuch zu dem anderen Gerät usw. nach und führen Sie den Vorgang erneut aus. Der Name des erkannten Geräts wird nicht angezeigt. Je nach dem Status des anderen Geräts wird der Name möglicherweise nicht angezeigt. Es ist kein Rufzeichen zu hören. Erhöhen Sie die Lautstärke, während ein Anruf eingeht. Die Stimme des Gesprächsteilnehmers ist sehr leise. Erhöhen Sie die Lautstärke während eines Telefongesprächs. Der Gesprächsteilnehmer teilt Ihnen mit, dass die Lautstärke zu hoch oder zu niedrig ist. Stellen Sie den Pegel für [Mikrofonverstärkung] ein (Seite 13). Bei Telefongesprächen ist ein Echo oder Rauschen zu hören. Verringern Sie die Lautstärke. Wenn Umgebungsgeräusche das Telefongespräch überlagern, versuchen Sie, diese Geräusche zu reduzieren. – Wenn beispielsweise das Fenster geöffnet ist und Straßenlärm hereindringt, schließen Sie das Fenster. – Wenn die Klimaanlage laut ist, drehen Sie diese herunter. Die Tonqualität beim Telefonieren ist nicht gut. Die Tonqualität beim Telefonieren hängt von den Empfangsbedingungen des Mobiltelefons ab. – Fahren Sie bei schlechtem Empfang mit dem Auto an eine Stelle, an der der Empfang für das Mobiltelefon besser ist. Die Lautstärke des verbundenen BLUETOOTH- Geräts ist zu niedrig oder zu hoch. Der Lautstärkepegel variiert je nach BLUETOOTH- Gerät. – Verringern Sie die Lautstärkeunterschiede zwischen diesem Gerät und dem BLUETOOTH- Gerät (Seite 11). Beim Audio-Streaming kommt es zu Tonsprüngen oder die BLUETOOTH-Verbindung schlägt fehl. Verringern Sie den Abstand zwischen diesem Gerät und dem anderen BLUETOOTH-Gerät. Wenn sich das BLUETOOTH-Gerät in einem Etui befindet, das die Signalübertragung stört, nehmen Sie es während des Betriebs aus dem Etui. In der Nähe werden einige BLUETOOTH- oder andere Geräte (z. B. Amateurfunkgeräte) verwendet, die Funkwellen ausstrahlen. – Schalten Sie die anderen Geräte aus. – Vergrößern Sie den Abstand zwischen diesem Gerät und anderen Geräten. Der Wiedergabeton setzt einen Moment lang aus, wenn dieses Gerät mit einem Mobiltelefon verbunden wird. Dies ist keine Fehlfunktion. Das verbundene BLUETOOTH-Gerät lässt sich beim Audio-Streaming nicht steuern. Überprüfen Sie, ob das verbundene BLUETOOTH- Gerät das Profil AVRCP unterstützt. Einige Funktionen stehen nicht zur Verfügung. Vergewissern Sie sich, dass das verbundene Gerät die betreffenden Funktionen unterstützt. Ein Anruf wird unbeabsichtigt entgegengenommen. Das verbundene Telefon ist so eingestellt, dass automatisch ein Anruf gestartet wird. [Automatisch antworten] ist an diesem Gerät auf [EIN] gesetzt (Seite 13).23DE Das Pairing ist aufgrund einer Zeitüberschreitung fehlgeschlagen. Je nach dem verbundenen Gerät ist das Zeitlimit für das Pairing sehr kurz. Versuchen Sie, das Pairing in der vorgegebenen Zeit abzuschließen. Bei einem Anruf über die Freisprecheinrichtung wird über die Lautsprecher des Fahrzeugs kein Ton ausgegeben. Wenn der Ton über das Mobiltelefon ausgegeben wird, stellen Sie dieses so ein, dass der Ton über die Lautsprecher des Fahrzeugs ausgegeben wird. Android Auto Das Symbol für Android Auto erscheint nicht auf dem HOME-Bildschirm. Überprüfen Sie Ihr Android-Mobiltelefon und akzeptieren Sie die Haftungsausschlüsse und Genehmigungsanforderungen zur Nutzung von Android Auto auf Ihrem Android-Mobiltelefon. Die App Android Auto ist nicht auf Ihrem Android-Mobiltelefon installiert. – Laden Sie die App Android Auto herunter und installieren Sie sie auf Ihrem Android- Mobiltelefon. Ihr Android-Mobiltelefon ist nicht mit Android Auto kompatibel. – Ein Android-Mobiltelefon mit Android 5.0 oder höher ist erforderlich. Einzelheiten dazu finden Sie in der Liste der kompatiblen Modelle auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Trennen Sie Ihr Android-Mobiltelefon vom USB- Anschluss und schließen Sie es wieder an. Android Auto ist in manchen Ländern bzw. Regionen möglicherweise nicht erhältlich. Meldungen Allgemeines USB-Hub nicht unterstützt USB-Hubs werden von diesem Gerät nicht unterstützt. Keine spielbaren Daten Auf dem USB-Gerät befinden sich keine Daten, die wiedergegeben werden können. – Speichern Sie Musikdaten/-dateien auf dem USB-Gerät. Wdg. dieses Inhalts nicht mögl. Die zurzeit ausgewählten Inhalte können nicht wiedergegeben werden. – Die Wiedergabeinhalte werden bis zum nächsten Inhalt übersprungen. Überstromwarnung b. USB-Eing. Das USB-Gerät ist überlastet. – Lösen Sie das USB-Gerät. – Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist. USB-Gerät nicht unterstützt Einzelheiten zur Kompatibilität des USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Gerät reagiert nicht Dieses Gerät erkennt das angeschlossene USB- Gerät nicht. – Trennen Sie das USB-Gerät von diesem Gerät und schließen Sie es dann wieder an. – Überprüfen Sie, ob das USB-Gerät von diesem Gerät unterstützt wird. Wdg. dieses Inhalts nicht mögl. Das Dateiformat der zurzeit ausgewählten Inhalte wird nicht unterstützt. – Überprüfen Sie, welche Dateiformate unterstützt werden (Seite 18). BLUETOOTH Bluetooth-Gerät wurde nicht gefunden. Dieses Gerät kann ein BLUETOOTH-Gerät, zu dem eigentlich eine Verbindung hergestellt werden kann, nicht erkennen. – Überprüfen Sie die BLUETOOTH-Einstellung am zu verbindenden Gerät. Die Liste der registrierten BLUETOOTH-Geräte enthält kein Gerät. – Führen Sie das Pairing mit einem BLUETOOTH- Gerät aus (Seite 7).24DE Freisprechanlage ist nicht verfügbar. Es besteht keine Verbindung zu einem Mobiltelefon. – Stellen Sie eine Verbindung zu einem Mobiltelefon her (Seite 8). Lenkradfernbedienung Erneut versuchen Beim Registrieren ist ein Fehler aufgetreten und alle registrierten Informationen werden gelöscht. – Führen Sie die Registrierung nochmals von vorne aus. Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.25DE Vorsichtsmaßnahmen

• Schließen Sie alle Masseleitungen an einen gemeinsamen Massepunkt an.

• Achten Sie darauf, dass die Leitungen nicht unter einer Schraube oder zwischen beweglichen Teilen, wie z. B. in einer Sitzschiene, eingeklemmt werden.

• Schalten Sie, bevor Sie irgendwelche Anschlüsse vornehmen, die Zündung des Fahrzeugs aus, um Kurzschlüsse zu vermeiden.

• Schließen Sie die gelbe und die rote Stromversorgungsleitung erst an, wenn alle anderen Leitungen angeschlossen wurden.

• Aus Sicherheitsgründen müssen alle losen, nicht angeschlossenen Leitungen mit Isolierband abgeklebt werden.

• Wählen Sie den Einbauort sorgfältig so aus, dass das Gerät beim Fahren nicht hinderlich ist.

• Installieren Sie das Gerät nicht an einer Stelle, an der es Staub, Schmutz, übermäßigen Erschütterungen oder hohen Temperaturen ausgesetzt ist, wie z. B. in direktem Sonnenlicht oder in der Nähe der Heizung.

• Verwenden Sie ausschließlich die mitgelieferten Montageteile. Nur mit diesen Teilen lässt sich das Gerät sicher montieren. Hinweis zur Stromversorgungsleitung (gelb)Wenn Sie dieses Gerät zusammen mit anderen Stereokomponenten anschließen, muss der Autostromkreis, an den die Geräte angeschlossen sind, einen höheren Ampere-Wert aufweisen als die Summe der Ampere-Werte der Sicherungen an den einzelnen Komponenten. Einstellen des Montagewinkels Achten Sie darauf, dass der Montagewinkel geringer ist als 45°. Teileliste für die Installation In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt. Anschluss/Installation Sicherheitsmaßnahmen

Tiefsttonlautsprecher*

USB-Gerät von einer Kabelfernbedienung (nicht mitgeliefert)

von einer Autoantenne Rückfahrkamera*

Näheres dazu finden Sie unter „Stromanschlussdiagramm“ (Seite 28).

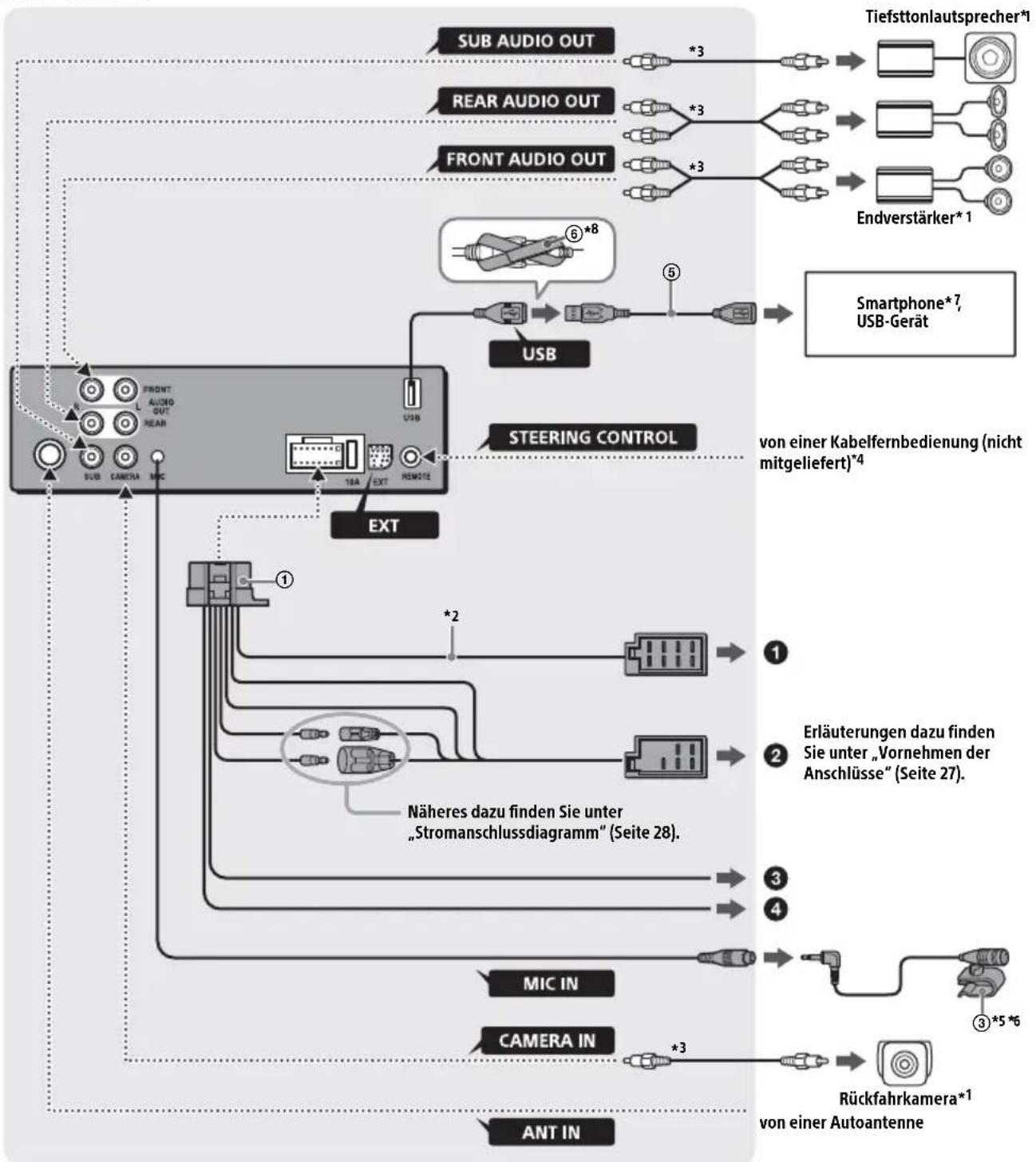

Erläuterungen dazu finden Sie unter „Vornehmen der Anschlüsse“ (Seite 27).27DE *1 Nicht mitgeliefert *2 Lautsprecherimpedanz: 4 Ω – 8 Ω × 4 *3 Cinchkabel (nicht mitgeliefert) *4 Verwenden Sie je nach Fahrzeugtyp einen Adapter für eine per Kabel angeschlossene Fernbedienung (nicht mitgeliefert). Einzelheiten zum Verwenden der Kabelfernbedienung finden Sie unter „Verwenden der Kabelfernbedienung“ (Seite 28). *5 Führen Sie das Mikrofoneingangskabel so, dass es beim Fahren nicht hinderlich ist, unabhängig davon, ob es gerade in Gebrauch ist oder nicht. Sichern Sie das Kabel mit einer Kabelklemme usw., falls es durch den Fußraum geführt werden muss. *6 Weitere Informationen zum Installieren des Mikrofons finden Sie unter „Installieren des Mikrofons“ (Seite 28). *7 Wenn Sie ein Smartphone an das Hauptgerät anschließen wollen, ist ein geeignetes Kabel (nicht mitgeliefert) erforderlich.

Wenn Sie eine Motorantenne ohne Relaiskästchen verwenden und dieses Gerät mit dem mitgelieferten Stromversorgungsverbindungskabel anschließen, kann die Antenne beschädigt werden. An den Lautsprecheranschluss des Fahrzeugs An den Stromanschluss des Fahrzeugs An die Parkbremsenschaltleitung Die Montageposition der Parkbremsenschaltleitung hängt vom Fahrzeug ab. Die Parkleitung (hellgrün) des Stromversorgungsverbindungskabels muss unbedingt an die Parkbremsenschaltleitung angeschlossen werden. An den +12-V-Stromversorgungsanschluss des Rückfahrscheinwerferkabels am Fahrzeug (nur bei Anschluss einer Rückfahrkamera) Anschluss für Stromversorgung des Speichers Wenn die gelbe Stromversorgungsleitung angeschlossen ist, wird der Speicher stets (auch bei ausgeschalteter Zündung) mit Strom versorgt. Lautsprecheranschluss

• Schalten Sie das Gerät vor dem Anschließen der Lautsprecher aus.

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und 8 Ohm und mit ausreichender Belastbarkeit, um Schäden zu vermeiden. Monitoranschluss Wenn ein Fondmonitor verwendet werden soll, erden Sie die Parkbremsenschaltleitung. Vornehmen der Anschlüsse

Hecklautsprecher (rechts) Violett

Frontlautsprecher (rechts) Grau

Grauschwarz gestreift

Frontlautsprecher (links) Weiß

Weißschwarz gestreift

Hecklautsprecher (links) Grün

Grünschwarz gestreift

Kontinuierliche Stromversorgung Gelb

Steuerung für Motorantenne/ Endverstärker (REM OUT) Blauweiß gestreift

Geschaltete Beleuchtungsstrom- versorgung Orangeweiß gestreift

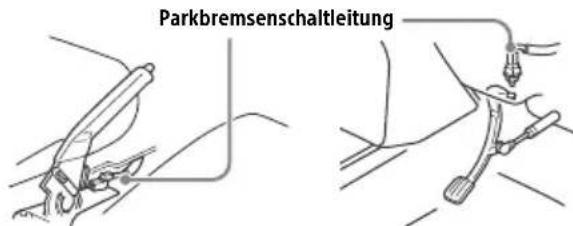

Geschaltete Stromversorgung Rot 16 Masse Schwarz Parkbremsenschaltleitung Bei Handbremse Bei Fußbremse28DE Stellen Sie die Position des Hilfsstromanschlusses bei Ihrem Fahrzeug fest und nehmen Sie die Anschlüsse entsprechend dem Fahrzeug richtig vor. Normaler Anschluss Wenn die Position der roten und gelben Leitung vertauscht ist Bei einem Fahrzeug mit Zündschloss ohne Zubehörposition ACC oder I Stellen Sie die Anschlüsse her, schließen Sie die geschalteten Stromversorgungsleitungen richtig an und verbinden Sie dann das Gerät mit der Stromversorgung des Fahrzeugs. Sollten beim Anschließen des Geräts Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an den Fahrzeughändler. Damit bei Freisprechanrufen Ihre Stimme übertragen werden kann, müssen Sie das Mikrofon installieren. Vorsichtsmaßnahmen

• Es ist sehr gefährlich, wenn sich das Kabel um die Lenksäule oder den Schalthebel wickelt. Achten Sie unbedingt darauf, dass das Kabel und andere Teile beim Fahren nicht hinderlich sind.

• Wenn Ihr Auto mit Airbags oder anderen Aufprallschutzsystemen ausgestattet ist, wenden Sie sich vor der Installation an den Händler, bei dem Sie dieses Gerät erworben haben, oder an den Autohändler. Hinweis Reinigen Sie die Oberfläche des Armaturenbretts mit einem trockenen Tuch, bevor Sie das doppelseitige Klebeband anbringen. Bei Verwendung der Lenkradfernbedienung Das Verbindungskabel RC-SR1 (nicht mitgeliefert) muss vor dem Gebrauch angeschlossen werden. 1 Zum Aktivieren der Lenkradfernbedienung wählen Sie [Allgemeine Einstellungen] [Lenkbet. ben.def.] und nehmen die Registrierung vor (Seite 15). Wenn die Registrierung abgeschlossen ist, steht die Lenkradfernbedienung zur Verfügung. Hinweise zum Anschließen des Verbindungskabels RC-SR1 (nicht mitgeliefert)
• Einzelheiten dazu finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Schließen Sie alle Kabeladern ordnungsgemäß an die entsprechenden Adern an. Bei einem falschen Anschluss kann das Gerät beschädigt werden.• Es empfiehlt sich, den Händler oder einen erfahrenen Techniker zu Rate zu ziehen. Stromanschlussdiagramm

Kontinuierliche Stromversorgung Gelb

Geschaltete Stromversorgung Rot

Geschaltete Stromversorgung Gelb

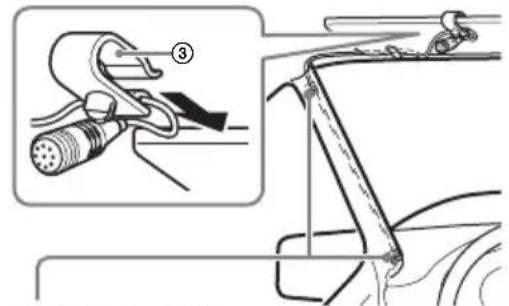

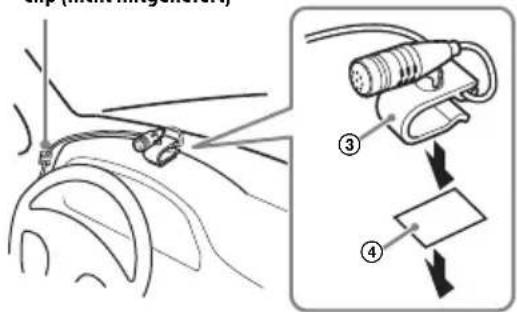

Kontinuierliche Stromversorgung Rot Hilfsstromanschluss Rot RotGelb Gelb Rot RotGelb Gelb Rot Rot Gelb Gelb Installieren des Mikrofons Verwenden der Kabelfernbedienung

Clip (nicht mitgeliefert) 29DE Bei Verwendung der Kabelfernbedienung

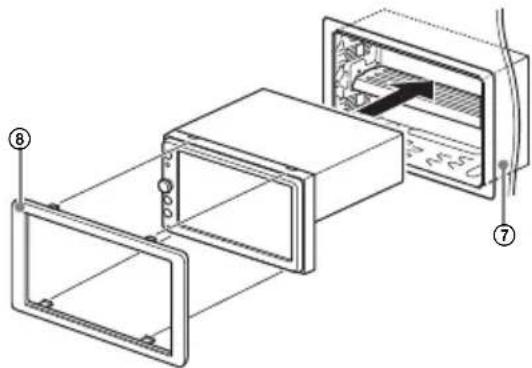

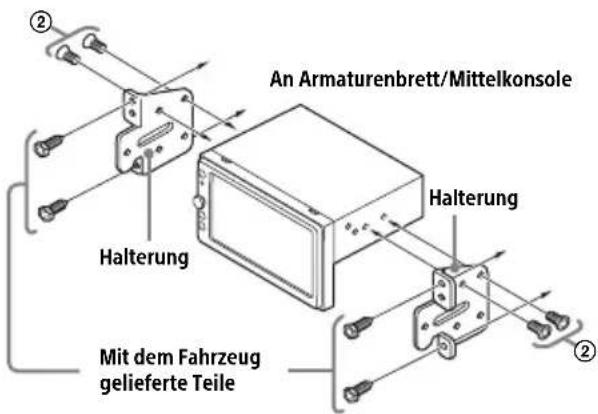

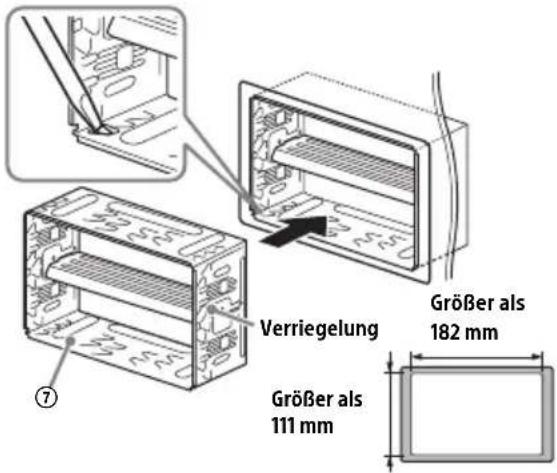

Zum Aktivieren der Kabelfernbedienung setzen Sie [Lenkbetätigung] unter [Allgemeine Einstellungen] auf [Preset] (Seite 15). Die Rückfahrkamera (nicht mitgeliefert) muss vor dem Gebrauch installiert werden. Das Bild von einer an den Anschluss CAMERA IN angeschlossenen Rückfahrkamera wird in folgenden Fällen angezeigt: Der Rückfahrscheinwerfer des Fahrzeugs leuchtet (oder der Schalthebel befindet sich in der Position R (Rückwärtsgang)). Sie drücken HOME und berühren dann [Rückf.kam.]. Installation Informationen zum Vorgehen bei japanischen Fahrzeugen finden Sie unter „Montieren des Geräts in einem japanischen Fahrzeug“ (Seite 29). Montieren des Geräts mit einem Installationskit Vergewissern Sie sich vor der Montage, dass die Verriegelungen an beiden Seiten der Halterung um 3,5 mm nach innen gebogen sind. 1 Platzieren Sie die Halterung im Armaturenbrett und biegen Sie dann die Klammern nach außen, um einen sicheren Halt zu gewährleisten. 2 Montieren Sie das Gerät an der mitgelieferten Halterung . HinweisWenn die Verriegelungen gerade oder nach außen gebogen sind, ist das Gerät nicht sicher installiert und kann herausrutschen. Montieren des Geräts in einem japanischen Fahrzeug Dieses Gerät lässt sich möglicherweise in einigen japanischen Fahrzeugen nicht einbauen. Wenden Sie sich in einem solchen Fall an Ihren Sony- Händler. Wenn Sie dieses Gerät an den eingebauten Halterungen des Fahrzeugs montieren, befestigen Sie es mit den mitgelieferten Schrauben in den für den jeweiligen Fahrzeugtyp geeigneten Schraubenbohrungen: T für TOYOTA und N für NISSAN. HinweisUm Fehlfunktionen zu vermeiden, verwenden Sie zum Einbauen des Geräts nur die mitgelieferten Schrauben . Verwenden der Rückfahrkamera Montieren des Geräts im Armaturenbrett Verriegelung Größer als 182 mmGrößer als 111 mm
