GEBRUIKSAANWIJZING CSMTZ16TKE PANASONIC

Per alcuni errori è possibile riavviare l’unità con una operazione limitata se vi sono 4 bip durante l’avvio. Soluzione dei problemi ACXF55-04100_05IT.indd 71ACXF55-04100_05IT.indd 71 12/19/2016 5:30:57 PM12/19/2016 5:30:57 PM72 Free-multi systeem Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden. Raadpleeg voor de complete producteigenschappen de referentiecatalogus. Biedt maximaal comfort en schone lucht bij optimale energiebesparing. Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit. Snelle Gids De batterijen plaatsen

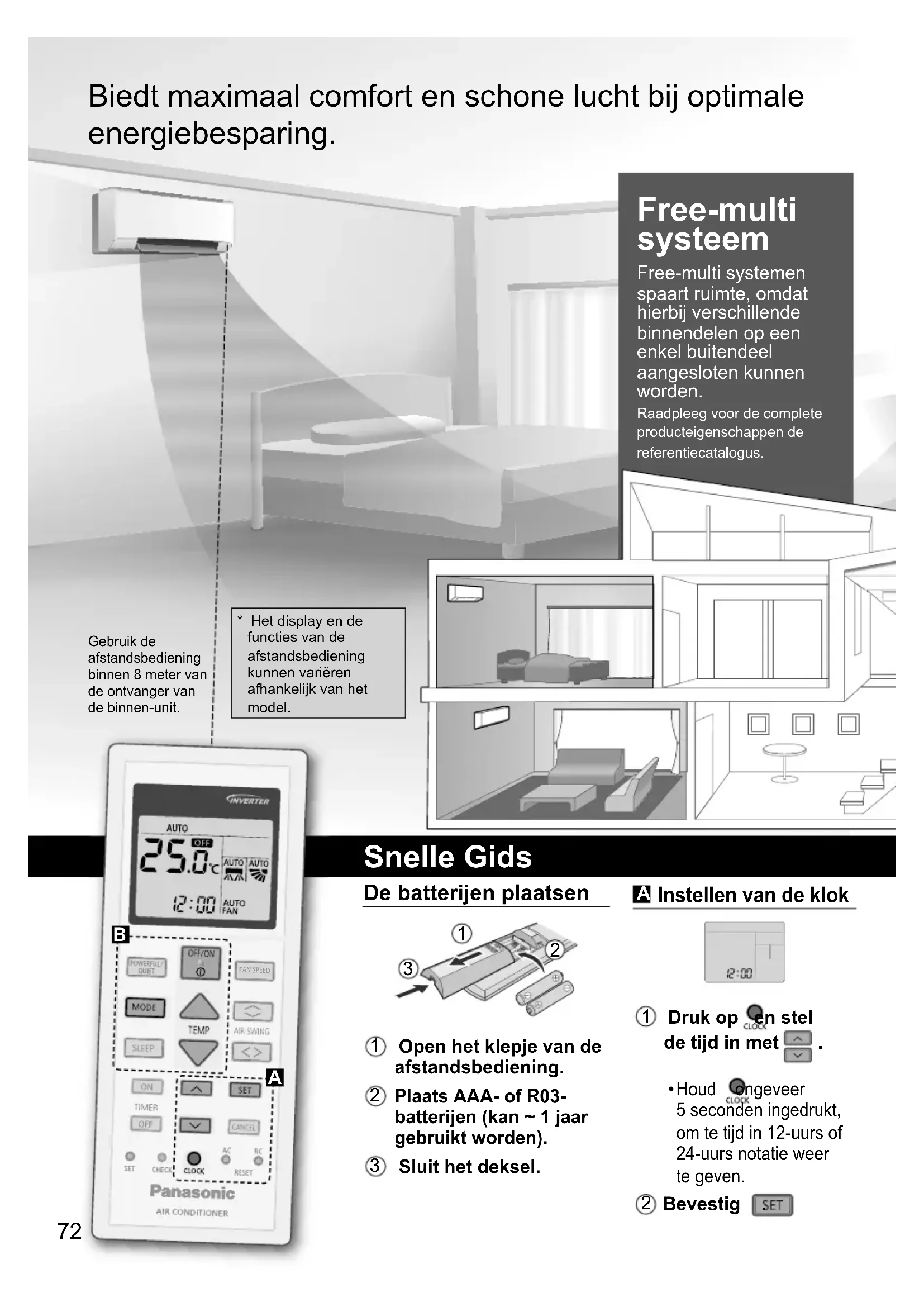

Open het klepje van de afstandsbediening.

Plaats AAA- of R03- batterijen (kan ~ 1 jaar gebruikt worden).

Instellen van de klok

Druk op en stel de tijd in met

Houd ongeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven.

• Het display en de functies van de afstandsbediening kunnen variëren afhankelijk van het model. ACXF55-04100_06NL.indd 72ACXF55-04100_06NL.indd 72 12/19/2016 5:31:21 PM12/19/2016 5:31:21 PM73 Nederlands Inhoudsopgave Veiligheidsmaatregelen

80-81 Reinigingsinstructies

• 2 x schroeven voor de afstandbedieninghouder De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Druk op om de werking te starten/stoppen. POWER

• Let op dat de aanduiding wordt weergegeven voor het starten van de unit.

Stel de gewenste temperatuur in. OmhoogOmlaag Instellingsbereik:

• Houd ongeveer 10 seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F. Hartelijk dank voor de aanschaf van de Panasonicairconditioner. ACXF55-04100_06NL.indd 73ACXF55-04100_06NL.indd 73 12/19/2016 5:31:22 PM12/19/2016 5:31:22 PM74 Veiligheidsmaatregelen Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken. Voor een apparaat gevuld met R32 (matig brandbaar koelmiddel). Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar. WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. VOORZICHTIG Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. These symbols denote actions COMPULSORY. WAARSCHUWING Binnenunit En Buitenunit Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd. Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken. Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. BinnenunitBuitenunitVoedingsbronAfstandsbedieningLuchtinlaatLuchtinlaatLuchtinlaatLuchtinlaatLuchtuitlaatLuchtuitlaatLuchtuitlaatLuchtuitlaat ACXF55-04100_06NL.indd 74ACXF55-04100_06NL.indd 74 12/19/2016 5:31:23 PM12/19/2016 5:31:23 PM75 Nederlands Veiligheidsmaatregelen Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden. Ga niet op het toestel zitten of staan, omdat u eraf zou kunnen vallen. Afstandsbediening Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken. Voedingsbron Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.

• Bedien het apparaat niet met natte handen.

• Laat geen knikken in het stroomsnoer komen.

• Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken. Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen. U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar. Om oververhitting, brand of elektrische schokken te voorkomen:

Steek de stekker goed in het stopcontact.

Men moet het stof op de stekker periodiek afvegen met een droge doek. Stop met het gebruiken van het roduct, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing

• Men merkt een brandgeur op.

• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

• Er lekt water uit de binnenunit.

• Stroomsnoer of stekker wordt abnormaal heet.

• Ventilatorsnelheid kan niet geregeld worden.

• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat. Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken: -Voordat de apparatuur wordt gereinigd of nagezien. -Bij langdurige perioden zonder gebruik of -Tijdens zware onweersbuien. ACXF55-04100_06NL.indd 75ACXF55-04100_06NL.indd 75 12/19/2016 5:31:23 PM12/19/2016 5:31:23 PM76 Veiligheidsmaatregelen WAARSCHUWING Voorzorgsmaatregelen voor een apparaat gevuld met R32 Besteed zorgvuldig aandacht aan de volgende punten bij het gebruik van het apparaat en het omgaan met verschillende koelmiddelen. Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan A min (m²) en moet uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/ vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor A min (m²)) Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage. Omdat de bedrijfsdruk hoger is dan bij modellen met R22- koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22- koelmiddel wordt vervangen door een model met het nieuwe R32- koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten. De wartelmoer en leiding geschikt voor R32 die op de zijkant van de buitenunit zitten, kunnen ook voor een R410A-model worden gebruikt. Modellen die R32- en R410- Akoelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 12,7 mm (1/2 inch).] Wees extra voorzichtig, zodat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht komen. Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.) Dit apparaat moet worden opgeslagen in een goed geventileerde ruimte. Dit apparaat moet worden opgeslagen in een ruimte waar niet doorlopend open vuur en ontstekingsbronnen in gebruik zijn. Dit apparaat moet worden opgeslagen zodat mechanische beschadigingen worden voorkomen. Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken. Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken. ACXF55-04100_06NL.indd 76ACXF55-04100_06NL.indd 76 12/19/2016 5:31:23 PM12/19/2016 5:31:23 PM77 Nederlands VOORZICHTIG Binnenunit En Buitenunit Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden. Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit. Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat. Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen. Raak de scherpe aluminium vin niet aan, omdat de scherpe delen letsel kunnen veroorzaken. Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet. Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen. Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel. Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel. Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden. Veiligheidsmaatregelen Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit ineffi ciënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken. Voorkom lekkend water door te zorgen dat de aftapslang: -Goed aangesloten is, -Uit de buurt van dakgoten en containers loopt of, -Niet ondergedompeld is in water Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen. Afstandsbediening Gebruik geen oplaadbare (Ni- Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken. Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen. Voedingsbron Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden. ACXF55-04100_06NL.indd 77ACXF55-04100_06NL.indd 77 12/19/2016 5:31:23 PM12/19/2016 5:31:23 PM78 Het gebruik Deze toets wordt in normaalbedrijf niet gebruikt. Indrukken om de standaardinstelling van de afstandsbediening te herstellen. Aanpassen van de ventilatorsnelheid Overschakelen tussen krachtig en rustig MET KRACHT: Snel temperatuur bereiken

• Deze functie stopt automatisch na 20 minuten. STIL: Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

• Selecteer de laagste ventilatorsnelheid als u geruisarme werking prioriteit wilt geven (

In horizontale richting is het handmatig instelbaar zoals aangegeven.

Verstel de klep niet met de hand. CS-TE50/60TKEW CS-TZ50/60/71TKEW POWER

TIMER (Oranje) ACXF55-04100_06NL.indd 78ACXF55-04100_06NL.indd 78 12/19/2016 5:31:23 PM12/19/2016 5:31:23 PM79 Nederlands Lees “Meer weten...” voor meer informatie. De Timer Instellen Maximaal comfort terwijl u slaapt Opmerking

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

Kunnen niet tegelijkertijd worden geselecteerd.

Stel de timer in op ON of OFF Voorbeeld: UIT om 22:00

• Bij elke keer indrukken: OFF Cancel 2 Stel de tijd in 3 Bevestig

• Druk als u de AAN- of UIT-timer wilt uitschakelen op of en selecteer respectievelijk of en druk daarna op

• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door respectievelijk te selecteren door op of te drukken en daarna op te drukken.

• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.

• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

• Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

• Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt. Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafi ngestelde tijdstippen. Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is. SLEEP (Cancel) Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur). Het gebruik ACXF55-04100_06NL.indd 79ACXF55-04100_06NL.indd 79 12/19/2016 5:31:24 PM12/19/2016 5:31:24 PM80 Bedieningsstand AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje knipperen. Enkele

• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur. Meerdere

• Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

• De powerled knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus. VERWARMEN : Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt. Meerdere

• Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER- indicator knipperen. KOELEN : Zorgt voor een effi ciënte comfortabele koeling zoals u dat wenst. DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen. Temperatuurinstelling voor energiebesparing Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen.

79 °F ~ 82 °F. Richting van de luchtstroom In de stand KOELEN/DROGEN: (CS-TE/TZ20/25/35/42TKEW, CS-MTZ16TKE) Als AUTO is ingesteld, zwenkt de luchtklep automatisch omhoog of omlaag. (CS-TE50/60TKEW, CS-TZ50/60/71TKEW) Als AUTO is ingesteld, zwenkt de luchtklep automatisch naar links of rechts en omhoog of omlaag. In de modus VERWARMEN: Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht. De verticale luchtklep zwenkt naar links/rechts, als de temperatuur stijgt. Automatische herstartfunctie Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

• Deze functie is niet van toepassing als de TIMER is ingesteld. Meer weten... ACXF55-04100_06NL.indd 80ACXF55-04100_06NL.indd 80 12/19/2016 5:31:25 PM12/19/2016 5:31:25 PM81 Nederlands Meer weten... Gebruiksomstandigheden Gebruik deze airconditioner binnen het volgende temperatuurbereik. Temperatuur °C (°F) Binnen Single-split buitenunit *

Multi-Split buitendeel *

CU-2RE15SBE, CU-2RE18SBE, CU-3RE18SBE, CU-2TZ41TBE, CU-2TZ50TBE, CU-3TZ52TBE ACXF55-04100_06NL.indd 81ACXF55-04100_06NL.indd 81 12/19/2016 5:31:25 PM12/19/2016 5:31:25 PM82 Reinigingsinstructies Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode ″H 99″ weergegeven. Vraag advies aan een offi ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40 °C / 104 °F. Luchtfi lter Eens per 2 weken

• Was/spoel de fi lters voorzichtig met water om schade aan het oppervlakte van de fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

• Vervang beschadigde fi lters. Luchtfi lter verwijderen Luchtfi lter bevestigen In het apparaat plaatsen Voorpaneel Was het voorzichtig af en droog het. Verwijder het voorpaneel Goed afsluiten

Maak de haken aan weerszijden los.

Trek naar voren en til hem op.

Aan beide zijden insteken.

Druk aan weerszijden en in het midden van het voorpaneel. Binnenunit Aluminium vin Voorpaneel Luchtfi lter Luchtreinigingsfi lter (CS-TE50/60TKEW, CS-TZ50/60/71TKEW) Luchtreinigingsfi lter (CS-TE/TZ20/25/ 35/42TKEW, CS-MTZ16TKE) Binnenunit Veeg de unit zachtjes af met een zachte, droge doek. Buitenunit Zorg ervoor dat de luchtuitlaat van de buitenunit niet wordt geblokkeerd door gevallen bladeren of sneeuw. Verwijder een eventuele verstopping van de afvoerpijp. Luchtreinigingsfi lter

Was/spoel het fi lter niet met water.

Vervang het fi lter eens per 2 jaar of als het beschadigd is. Onderdeelnr.: CZ-SA31P Luchtreinigingsfi lter ACXF55-04100_06NL.indd 82ACXF55-04100_06NL.indd 82 12/19/2016 5:31:25 PM12/19/2016 5:31:25 PM83 Nederlands De volgende symptomen geven niet een defect aan. Symptoom Oorzaak Er komt damp uit de binnenunit. • Condensatie door koelproces. Tijdens werking klinkt er geluid van stromend water.

• Stromend koelmiddel in het apparaat. De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding. De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

• Zo verdrijft u de omgevingsgeur. De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.

• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden). Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

• De vertraging dient ter bescherming van de compressor van de unit. Er komt water/stoom uit de buitenunit. • In de leidingen vindt condensatie of verdamping plaats. TIMER-indicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd. Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep).

• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO). De binnenventilator stopt af en toe tijdens verwarmen.

• Onbedoeld koelen voorkomen. De POWER-indicator knippert voordat de unit wordt ingeschakeld.

• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld. Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken. Krakend geluid tijdens bedrijf. • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat. Stofverzameling op de muur. • Omwille van de luchtcirculatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen). Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen.

• Het systeem is vergrendeld om alleen in de HEAT-modus te werken. Verkleuring van kunststof onderdelen. • Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren. Koeling/Verwarmingscapaciteit is minder bij de laagste instelling voor de ventilatorsnelheid.

• De lage ventilatorsnelheid geeft prioriteit aan geruisarme werking, dus koeling/verwarmingscapaciteit kan minder zijn (afhankelijk van de omstandigheden). Laat de Ventilatorsnelheid toenemen als u de capaciteit wilt laten toenemen. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer De stand VERWARMEN/KOELEN werkt niet goed. • Stel de temperatuur correct in.

• Verwijder elke obstructie bij de lucht in- en uitlaatopingen. Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.

• Sluit het voorpaneel correct. Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)

• Plaats de batterijen correct.

• Vervang zwakke batterijen. Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.

• Controleer of de timers zijn ingesteld. Het apparaat ontvangt geen signaal van de afstandsbediening.

• Controller, of de ontvanger niet geblokkeerd wordt.

• Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een offi ciële dealer. Problemen oplossen Reinigingsinstructies / Problemen oplossen ACXF55-04100_06NL.indd 83ACXF55-04100_06NL.indd 83 12/19/2016 5:31:26 PM12/19/2016 5:31:26 PM84 Problemen oplossen Als... ■De afstandsbediening ontbreekt of er is een storing opgetreden AUTO OFF/ON 1.Het frontpaneel omhoog brengen.

2. Druk een keer op de knop om het apparaat te gebruiken in de modus

3. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat

de knop dan los om de krachtige modus KOELEN te gebruiken.

4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u

2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken. 5.Nogmaals op de knop drukken om het apparaat uit te schakelen. ■De controlelampjes zijn te helder

• Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden. ■ Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn

• Controleer de batterijen van de afstandsbediening.

• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.

• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

■ De units zullen langere tijd niet worden gebruikt.

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

• Schakel de voeding uit en ontkoppel.

• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort. ACXF55-04100_06NL.indd 84ACXF55-04100_06NL.indd 84 12/19/2016 5:31:26 PM12/19/2016 5:31:26 PM85 Nederlands Problemen oplossen Weergave diagnose Afwijking/beveiligingssysteem H 00 Geen storing in het geheugen H 11 Afwijkende communicatie binnen-/buitenunitH 12 Capaciteit binnenunit niet afgestemd H 14 Afwijking temperatuursensor luchtinlaat binnenunit H 15 Afwijking temperatuursensor compressor buitenunitH 16 Afwijking transformator buitenunit H 19 Mechanisme ventilatormotor binnenunit geblokkeerd H 21 Afwijking in werking vlotterschakelaar binnenunit H 23 Afwijking temperatuursensor 1 warmtewisselaar binnenunit H 24 Afwijking temperatuursensor 2 warmtewisselaar binnenunit H 25 Afwijking ionisatieapparaat binnenunit H 27 Afwijking luchttemperatuursensor buitenunit H 28 Afwijking temperatuursensor warmtewisselaar buitenunit H 30 Afwijking temperatuursensor afvoerleiding buitenunit H 32 Afwijking temperatuursensor 2 warmtewisselaar buitenunit H 33 Afwijking verkeerde verbinding binnen-/buitenunit H 34 Afwijking temperatuursensor warmtegeleider buitenunit H 35 Afwijking tegenstroming water binnen-/buitenunit H 36 Afwijking temperatuursensor gasleiding buitenunit Weergave diagnose Afwijking/beveiligingssysteem H 37 Afwijking temperatuursensor vloeistofl eiding buitenunit H 38 Niet afgestemde binnen-/buitenunit (merkcode) H 39 Afwijkende unit of stand-byunits binnen H 41 Afwijkende aansluiting bedrading of leidingenH 59 Afwijking eco-sensorH 64 Afwijking hogedruksensor buitenunitH 67 Afwijking nanoeH 70 Afwijking lichtsensor H 97 Mechanisme ventilatormotor buitenunit geblokkeerdH 98 Beveiliging hoge druk binnenunitH 99 Vorstbescherming binnenunitF 11 Afwijking schakeling 4-wegklep F 17 Afwijking bevriezing stand-byunit binnen F 90 Beveiliging circuit vermogensfactorcorrectieF 91 Afwijking koelcircuit F 93 Afwijkende omwenteling compressor buitenunit F 94 Overshootbeveiliging uitlaatdruk compressor F 95 Hogedrukbeveiliging koeling buitenunit F 96 Oververhittingsbeveiliging voedingstransistormoduleF 97 Oververhittingsbeveiliging compressorF 98 Beveiliging totale stroom F 99 Piekdetectie gelijkstroom (DC) buitenunit Opvragen van foutcodes Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert. Druk 5 seconden lang op de knop om de controle te stoppen

Houd de knop 5 seconden ingedrukt Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier
