Merk	Panasonic
Model	CSBE35TKE1
Producttype	Split airconditioner (binnen- en buiteneenheid)
Compressortechnologie	Inverter
Werkingsstanden	Auto, Verwarmen, Koelen, Ontvochtigen
Instelbare temperatuurbereik	16 °C tot 30 °C (of 60 °F tot 86 °F)
Binnenventilatorsnelheden	8 handmatige snelheden + Auto
Bereik afstandsbediening	Tot 8 meter
Programmeerbare timers	2 sets dagelijkse Aan- en Uit-timers
Slaapstand	Ja, past temperatuur aan en dimt indicator
POWERFUL-stand	Ja, automatische uitschakeling na 20 minuten
Stille stand	Ja, vermindert luchtstroomgeluid
Luchtstroomrichting	Automatisch (verticale oscillatie) of handmatig
Automatische herstart	Ja, na stroomuitval
Voeding	230 V ~ 50 Hz (gebruikelijke schatting)
Luchtfilter	Wasbaar elke 2 weken
Luchtreinigingsfilter	Vervanging elke 2 jaar (ref. CZ-SA31P)
Meegeleverde accessoires	Afstandsbediening, AAA-batterijen (x2), afstandsbedieninghouder, schroeven (x2)
Elektrische veiligheid	Aanbevolen differentieelschakelaar, aarding
Foutcodeweergave	Ja, via afstandsbediening (H- en F-codes)
Buitenomstandigheden (koelen)	Van 5 °C tot 43 °C (droge temperatuur)
Buitenomstandigheden (verwarmen)	Van -15 °C tot 24 °C (droge temperatuur)

Veelgestelde vragen - CSBE35TKE1 PANASONIC

Hoe plaats ik de batterijen in de afstandsbediening?

Verwijder het achterklepje, plaats twee AAA- of R03-batterijen met de juiste polariteit en sluit het klepje weer.

Hoe stel ik de klok van de afstandsbediening in?

Houd de SET-toets ongeveer 5 seconden ingedrukt om naar de 12u- of 24u-modus te gaan. Gebruik de toetsen om de tijd in te stellen en bevestig met SET.

Hoe gebruik ik de POWERFUL-stand?

Druk op de POWERFUL-toets om de krachtige stand te activeren. Het apparaat werkt 20 minuten op vol vermogen en keert daarna automatisch terug naar de vorige instelling.

Hoe reinig ik het luchtfilter?

Schakel de stroom uit en trek de stekker eruit. Open het voorpaneel, verwijder het filter, was het met schoon water, droog het volledig in de schaduw en plaats het terug.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen: plaats ze correct of vervang ze. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de ontvanger, en dat de ontvanger niet geblokkeerd is. Sommige tl-lampen kunnen interferentie veroorzaken.

Hoe activeer ik de slaapstand?

Druk op de SLEEP-toets. De slaapstand past automatisch de temperatuur aan tijdens uw slaap en dimt het indicatielampje van de binnenunit. Het kan worden ingesteld met de timer (0,5 tot 9 uur).

Hoe programmeer ik de Aan- en Uit-timers?

Gebruik de ON TIMER- en OFF TIMER-toetsen om de timermodus te selecteren. Stel de gewenste tijd in met de insteltoetsen en bevestig met SET. De timer herhaalt zich dagelijks.

Wat betekenen de weergegeven foutcodes?

Als het TIMER-lampje knippert, gebruik dan de afstandsbediening om de foutcode op te halen: houd de toets 5 seconden ingedrukt en druk vervolgens om de code weer te geven. Noteer deze en neem contact op met een erkende dealer.

Hervat het apparaat automatisch na een stroomstoring?

Ja, het apparaat herstart automatisch met de vorige modus en instellingen na een bepaalde periode. Deze functie is niet actief als een timer is ingesteld.

Hoe bespaar ik energie met deze airconditioner?

Gebruik de aanbevolen temperatuurbereiken: verwarmen tussen 20 °C en 24 °C, koelen tussen 26 °C en 28 °C. Sluit deuren en ramen, reinig regelmatig de filters.

GEBRUIKSAANWIJZING CSBE35TKE1 PANASONIC

Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.

De bijgevoegde installatiehandleiding moet door de installateur worden bewaard en gelezen vóór de installatie.

De afstandsbediening is in de binnenunit verpakt en moet vóór de installatie door de installateur worden verwijderd.

Biedt maximaal comfort bij optimale energiebesparing.

Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

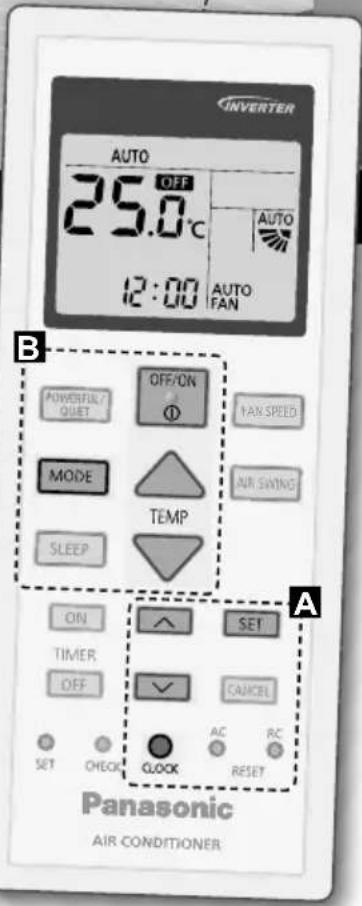

Snelle Gids

De batterijen plaatsen

① Open het klepje van de afstandsbediening.
② Plaats AAA- of R03-batterijen (kan \~ 1 jaar gebruikt worden).
③ Sluit het deksel.

A Instellen van de klok

① Druk op CLOCK en stel de tijd in met

• Houd Longeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven.

② Bevestig SET

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Inhoudsopgave

Veiligheidsmaatregelen... 64-66

Het gebruik.... 67-68

Meer weten.... 69

Reinigingsinstructies...... 70

Problemen oplossen.....71-73

Informatie....79

Accesoires

• Afstandsbediening
  • AAA of 2 x R03 batterijen
  • Afstandsbedieningshouder
• 2 x schroeven voor de afstandbedieninghouder

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

B Eenvoudige bediening

① Druk op MODE om de gewenste stand te selecteren.

② Druk op om de werking te starten/stoppen.

- Let op dat de aanduiding OFF wordt weergegeven voor het starten van de unit.

③ Stel de gewenste temperatuur in.

Instellingsbereik: 16.0 °C \~ 30.0 °C / 60 °F \~ 86 °F.

• Houd ▼ ongeveer 10 seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen:

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven:

Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

! WAARSCHUWING	Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.
! VOORZICHTIG	Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHE acties aan.

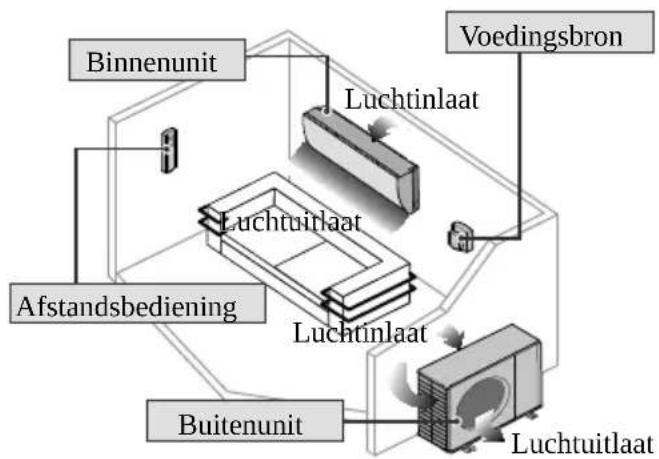


WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroomvoorziening

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Bedien het apparaat niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.
• Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Steek de stekker goed in het stopcontact.
• Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/ storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.
• Men merkt een brandgeur op.
• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan niet geregeld worden.
• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.
• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.
  Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

-Voordat de apparatuur wordt gereinigd of nagezien, -Bij langdurige perioden zonder gebruik of -Tijdens zware onweersbuien

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

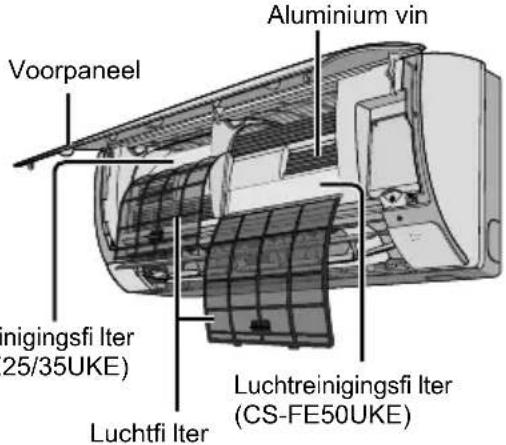

Raak de scherpe aluminium vin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit ineffi ciënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken.

Voorkom lekkend water door te zorgen dat de aftapslang:

-Goed aangesloten is,
-Uit de buurt van dakgoten en containers loopt of,
-Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Stroomvoorziening

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Deze toets wordt in normaalbedrijf niet gebruikt.
Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Richting Van De Luchtstroom Aanpassen

• Verstel de klep niet met de hand.

• In horizontale richting is het handmatig instelbaar zoals aangegeven.

Aanpassen van de ventilatorsnelheid

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.
• Selecteer de laagste ventilatorsnelheid als u geruisarme werking prioriteit wilt geven (■).

Overschakelen tussen krachtig en rustig

Snel temperatuur bereiken

- Deze functie stopt automatisch na 20 minuten.

STIL:

Genieten van een stille werking

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

Maximaal comfort terwijl u slaapt

Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.

Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

- Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

- Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

De Timer Instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafi ngestelde tijdstippen.

• Druk als u de AAN- of UIT-timer wilt uitschakelen op ON of en selecteer respectievelijk ① of ② en druk daarna op CANCEL.
• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door ON respectievelijk OFF te selecteren door op ① of ② te drukken en daarna op ③ eET drukken.
• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

POWERFUL/QUIET, SLEEP• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

POWERFUL/QUIET• Kunnen niet tegelijkertijd worden geselecteerd.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur°C (°F)		Binnen		Buiten *1		Buiten *2
		DBT WBT	DBT WBT	DBT WBT
KOELEN	Max.	32 (89.6)	23 (73.4)	43 (109.4)	26 (78.8)	43 (109.4)	26 (78.8)
	Min.	16 (60.8)	11 (51.8)	5 (41.0)	-	-10 (14.0)	-
VERWARMEN	Max.	30 (86.0)	-	24 (75.2)	18 (64.4)	24 (75.2)	18 (64.4)
	Min.	16 (60.8)	-	-15 (5.0)	-16 (3.2)	-15 (5.0)	-16 (3.2)

DBT: Droge bolttemperatuur, WBT: Natte bolttemperatuur

^*1 CU-BE25TKE-1, CU-BE35TKE-1, CU-DE25TKE-1, CU-DE35TKE-1
*2 CU-FE25UKE, CU-FE35UKE, CU-FE50UKE

Bedieningsstand

AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje knipperen. Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

VERWARMEN : Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt. • Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

KOELEN : Zorgt voor een efficiënte comfortabele koeling zoals u dat wenst.

DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

Temperatuurinstelling voor energiebesparing

Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen.

VERWARMEN : 20.0 °C \~ 24.0 °C / 68 °F \~ 75 °F.

KOELEN : 26.0 °C \~ 28.0 °C / 79 °F \~ 82 °F.

Richting van de luchtstroom

In de stand KOELEN/DROGEN:

Als AUTO is ingesteld, zwenkt de luchtklep automatisch omhoog of omlaag.

Automatische herstartfunctie

Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

- Deze functie is niet van toepassing als de TIMER is ingesteld.

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode "H 99" weergegeven. Vraag advies aan een offi ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (≈ pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C / 104 °F.

Binnenunit

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Spoelen en ventilators moeten minimaal eens in de zes maanden door een gekwalifi ceerde distributeur gereinigd worden.

Buitenunit

Ruim vuil op dat rond de unit ligt. Verwijder een eventuele verstopping van de afvoerpijp.

Luchtreinigingsfi Iter

• Was/spoel het fi iter niet met water.
  • Vervang het fi Iter eens per 2 jaar of als het

beschadigd is.

Onderdeelnr.: CZ-SA31P

Luchtreinigingsfi Iter

Luchtfi Iter

Eens per 2 weken

• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de fi Iters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde fi Iters.

Luchtfi Iter verwijderen Luchtfi Iter bevestigen

In het apparaat plaatsen

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel Goed afsluiten

② Trek naar voren en til hem op.

① Maak de haken aan weerszijden los.

③ Sluiten.
④ Druk aan weerszijden en in het midden van het voorpaneel.

Problemen oplossen

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
Het POWER-lampje knippert en stopt bij het starten van de stand KOÉLEN/DROGEN.	• Het systeem is vergrendeld en werkt alleen in de stand VERWARMEN.
TIMER-indicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Koeling/Verwarmingscapaciteit is minder bij de laagste instelling voor de ventilatorsnelheid.	• De lage ventilatorsnelheid geeft prioriteit aan geruisarme werking, dus koeling/verwarmingscapaciteit kan minder zijn (afhankelijk van de omstandigheden). Laat de Ventilatorsnelheid toenemen als u de capaciteit wilt laten toenemen.
De binnenventilator stopt af en toe tijdens verwarmen.	• Onbedoeld koelen voorkomen.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
Krakend geluid tijdens bedrijf. • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.
Tijdens werking klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
Er komt damp uit de binnenunit. • Condensatie door koelproces.
Er komt water/stoom uit de buitenunit. • In de leidingen vindt condensatie of verdamping plaats.
Stofverzameling op de muur. • Omwille van de lucht circulatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).
Verkleuring van kunststof onderdelen. • Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer
De stand VERWARMEN/KOELEN werkt niet goed.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de fi lters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct.
Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een offi ciële dealer.

Als...

■ De afstandsbediening ontbreekt of er is een storing opgetreden

1. Het frontpaneel omhoog brengen.
2. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
3. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.
4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.
   5.Nogmaals op de knop drukken om het apparaat uit te schakelen.

■ De controlelampjes zijn te helder

- Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.

■ Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn

• Controleer de batterijen van de afstandsbediening.
• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥ 8 °C / 14.4 °F VERWARMEN: ≥ 14 °C / 25.2 °F

■ De units zullen langere tijd niet worden gebruikt.

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

Opvragen van foutcodes

Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert.

① Houd de knop 5 seconden ingedrukt

③ Druk 5 seconden lang op de knop om de controle te stoppen

② Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode

④ Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier

- Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies.

Weergave diagnose	Afwijking/beveiligingssysteem
H 00 Geen storing in het geheugen
H 11	Afwijkende communicatie binnen-/buitenunit
H 12 Capaciteit binnenunit niet afgestemd
H 14	Afwijking temperatuursensor luchtinlaat binnenunit
H 15	Afwijking temperatuursensor compressor buitenunit
H 16 Afwijking transformator buitenunit
H 17	Afwijking temperatuursensor aanzuig buitenunit
H 19	Mechanisme ventilatormotor binnenunit geblokkeerd
H 21	Afwijking in werking vlotterschakelaar binnenunit
H 23	Afwijking temperatuursensor 1 warmtewisselaar binnenunit
H 24	Afwijking temperatuursensor 2 warmtewisselaar binnenunit
H 25	Afwijking ionisatieapparaat binnenunit
H 26	Afwijking negatieve ionen
H 27	Afwijking luchttemperatuursensor buitenunit
H 28	Afwijking temperatuursensor 1 warmtewisselaar buitenunit
H 30	Afwijking temperatuursensor afvoerleiding buitenunit
H 31 Afwijking sensor zwembad
H 32	Afwijking temperatuursensor 2 warmtewisselaar buitenunit
H 33	Afwijking verkeerde verbinding binnen-/buitenunit
H 34	Afwijking temperatuursensor warmtegeleider buitenunit
H 35	Afwijking tegenstroming water binnen-/buitenunit
H 36	Afwijking temperatuursensor gasleiding buitenunit
H 37	Afwijking temperatuursensor vloeistofl eiding buitenunit
H 38	Niet afgestemde binnen-/buitenunit (merkcode)
H 39	Afwijkende unit of stand-byunits binnen

Weergave diagnose	Afwijking/beveiligingssysteem
H 41	Afwijkende aansluiting bedrading of leidingen
H 50 Ventilatormotor vergrendeld
H 51 Ventilatormotor vergrendeld
H 52	Afwijking vaststelling links-rechts eindschakelaar
H 58 Afwijking gassensor binnenunit
H 59 Afwijking eco-sensor
H 64 Afwijking hogedruksensor buitenunit
H 67 Afwijking nanoe
H 70 Afwijking lichtsensor
H 71	Afwijking gelijkstroom koelventilator in bedieningspaneel
H 72	Afwijking temperatuursensor tank
H 97	Mechanisme ventilatormotor buitenunit geblokkeerd
H 98 Beveiliging hoge druk binnenunit
H 99 Vorstbescherming binnenunit
F 11 Afwijking schakeling 4-wegklep
F 16 Beveiliging totale stroom
F 17	Afwijking bevriezing stand-byunit binnen
F 18 Afwijking droge circuit geblokkeerd
F 87	Bescherming oververhitting bedieningskast
F 90	Beveiliging circuit vermogensfactorcorrectie
F 91 Afwijking koelcircuit
F 93	Afwijkende omwenteling compressor buitenunit
F 94	Overshootbeveiliging uitlaatdruk compressor
F 95	Hogedrukbeveiliging koeling buitenunit
F 96	Oververhittingsbeveiliging voedingstransistormodule
F 97 Oververhittingsbeveiliging compressor
F 98 Beveiliging totale stroom
F 99	Piekdetectie gelijkstroom (DC) buitenunit

* Sommige foutcodes kunnen niet van toepassing zijn voor uw model. Neem contact op met een erkende dealer voor meer informatie.

English

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Panasonic Corporation
