Producttype	Muurafzuigkap
Merk	Constructa
Model	CD67750
Beschikbare breedte	60 cm, 70 cm of 90 cm
Gewicht (afhankelijk van breedte)	60 cm: 19 kg (afvoer) / 21 kg (recirculatie) 70 cm: 20 kg / 22 kg 90 cm: 21,5 kg / 23,5 kg
Werking	Buitenafvoer of luchtrecirculatie met actief koolstoffilter
Voeding	220-240 V, 50 Hz
Afzuigvermogen	Meerdere snelheden instelbaar met toetsen
Verlichting	Halogeenlampen 12 V, 20 W max, fitting G4
Vetfiltertype	Metaal filter, vaatwasserbestendig (of met de hand wasbaar)
Reiniging van vetfilters	Elke 8 tot 10 weken bij normaal gebruik (1-2 uur/dag)
Actief koolstoffilter	Ongeveer jaarlijks vervangen (voor recirculatiemodus)
Minimale afstand	550 mm boven een elektrische kookplaat, 650 mm boven een gasfornuis
Diameter afvoerkanaal	125 mm aanbevolen, minimaal 100 mm
Lengte stroomkabel	1,30 m
Materiaal	RVS (kap), aluminium/kunststof (oppervlakken)
Reiniging van oppervlakken	Warm water en afwasmiddel of niet-agressieve glasreiniger
Bediening	Toetsen voor snelheden en verlichting
Veiligheid	Niet gebruiken zonder vetfilter; niet flamberen onder de afzuigkap; automatische uitschakeling niet vermeld
Specificatie	Kan worden geïnstalleerd boven een vaste brandstofhaard met gesloten deksel (onder voorwaarden)
Inclusief handleiding	Gebruiks- en montagehandleiding in het Frans

Veelgestelde vragen - CD67750 CONSTRUCTA

Hoe reinig ik de vetfilters?

Verwijder de metalen filters door de vergrendeling in te drukken. Was ze in de vaatwasser of met de hand in warm water met afwasmiddel. Borstel, spoel en laat uitlekken. Reinig de filters elke 8 tot 10 weken.

Wanneer moet ik het actief koolstoffilter vervangen?

Voor een afzuigkap die 1 tot 2 uur per dag werkt, vervangt u het actief koolstoffilter ongeveer een keer per jaar. Gebruik een origineel filter voor optimale prestaties.

Hoe vervang ik een halogeenlamp?

Haal de stekker uit het stopcontact. Verwijder de ring van de lamp met een schroevendraaier. Vervang door een halogeenlamp 12 V, 20 W max, fitting G4. Pak de lamp alleen vast met een schone doek. Plaats de ring terug en sluit de stroom weer aan.

Wat zijn de minimale veiligheidsafstanden?

Boven elektrische kookplaten: 550 mm. Boven gasfornuizen: 650 mm. Voor vaste brandstofhaarden, volg de nationale regelgeving.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder koolstoffilter?

Nee. In recirculatiemodus is het actief koolstoffilter essentieel om geuren te absorberen. Zonder filter worden kookgeuren niet gefilterd.

Hoe installeer ik de afzuigkap?

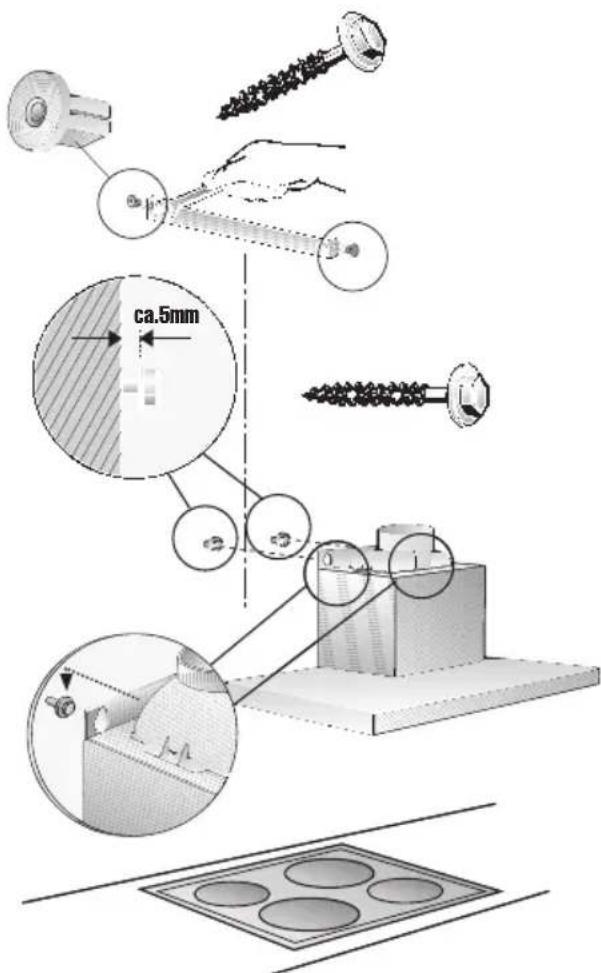

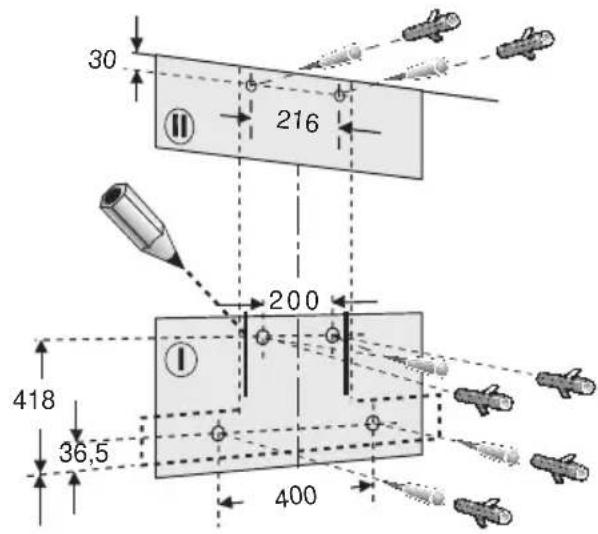

Gebruik de meegeleverde sjabloon om de schroefgaten te markeren. Boor 4 gaten voor de afzuigkap en 2 voor de afdekking. Hang de afzuigkap op, sluit het afvoerkanaal aan en sluit de stroom aan. Monteer vervolgens de telescopische schoorsteenkappen.

Welke diameter van het afvoerkanaal moet ik gebruiken?

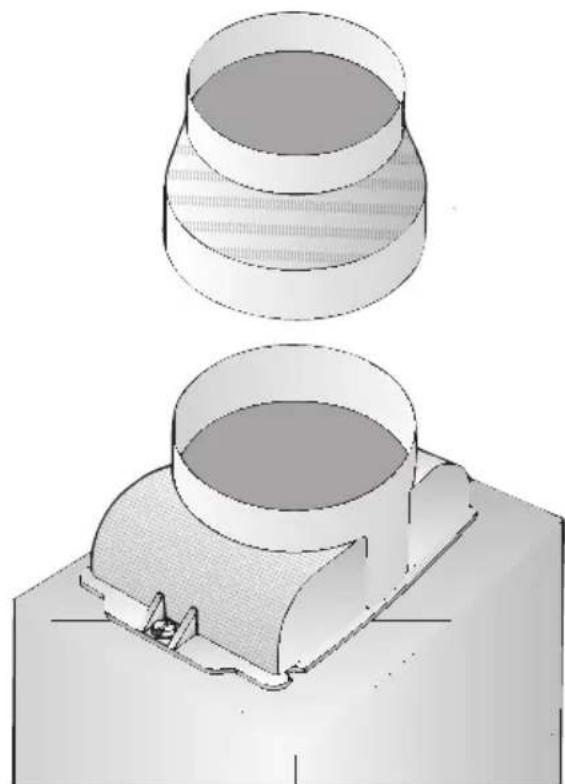

De aanbevolen diameter is 125 mm, minimaal 100 mm. Voor een aansluiting van 100 mm gebruikt u de meegeleverde verloopring. Vermijd bochten en lange kanalen voor optimale prestaties.

Wat te doen bij een storing?

Neem contact op met de klantenservice van Constructa. Noteer vóór het bellen de NoE- en FD-nummers op het typeplaatje aan de binnenkant van de afzuigkap (na het verwijderen van het vetfilter).

Kan de afzuigkap veilig boven een gasfornuis worden gebruikt?

Ja, maar houd een minimale afstand van 650 mm aan. Laat niet alle branders langer dan 15 minuten op vol vermogen branden. Gebruik de afzuigkap op maximale snelheid als 3 of meer branders aan staan.

Hoe verwijder ik een gebruikt actief koolstoffilter?

Actieve koolstoffilters bevatten geen schadelijke stoffen. U kunt ze bij het restafval gooien.

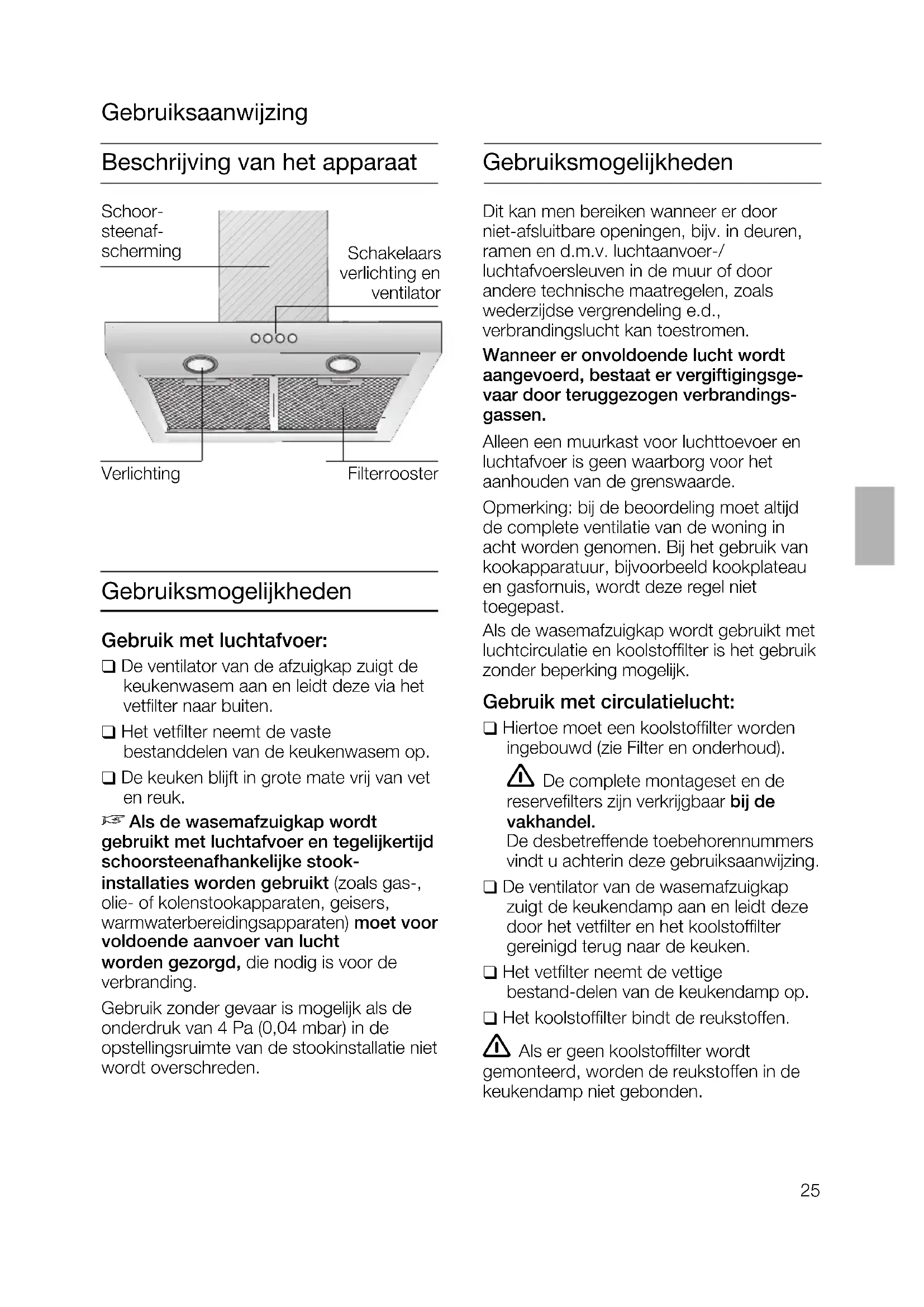

GEBRUIKSAANWIJZING CD67750 CONSTRUCTA

nl Gebruiksaanwijzing en montagevoorschrift

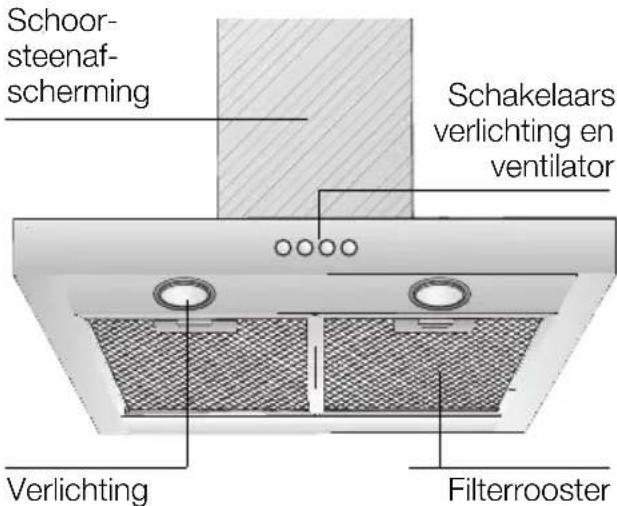

Beschrijving van het apparatus

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
Dekeukenblijftingrotematevrijvanvet enreuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wonneer er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

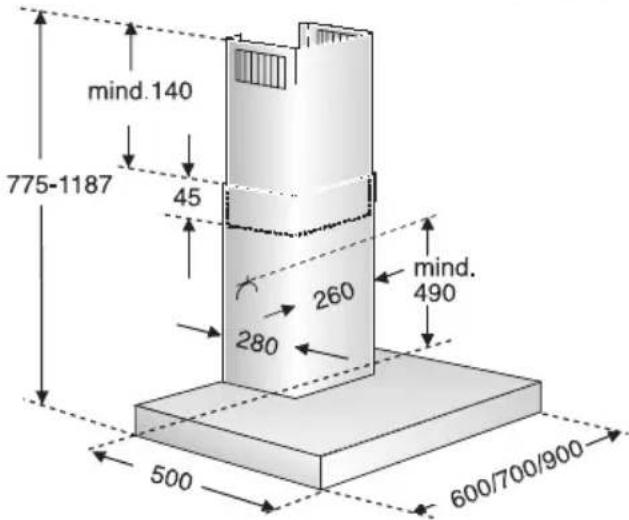

Gebruik met circulatielucht:

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservefilters zich verwrijkjabar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilterbindtdereukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman,omgevaren te voorkomen.
Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

De kookzones要去en algid zich bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

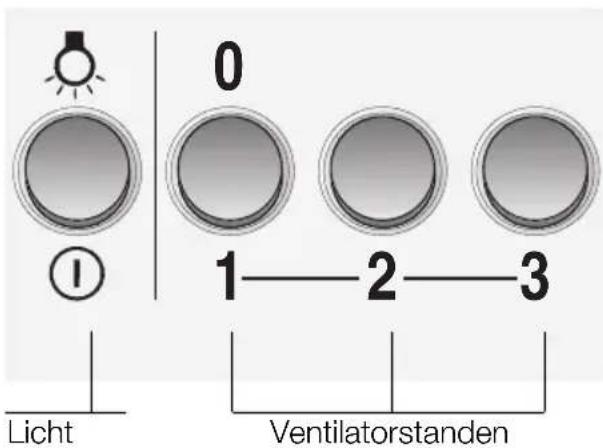

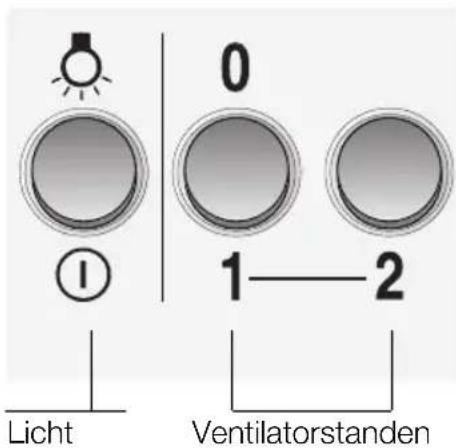

Bedienen van de wasemafzuigkap

Dekeukenwasem wordt op de doeltreffendste manier verwijderd door:
Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Gewenste ventilatorstand instellen:

Druk op de desbeteffende toets.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilatorisuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkking van de wasemafzuiqkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normal bedrijf (dagelijks 1 tot 2aar) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

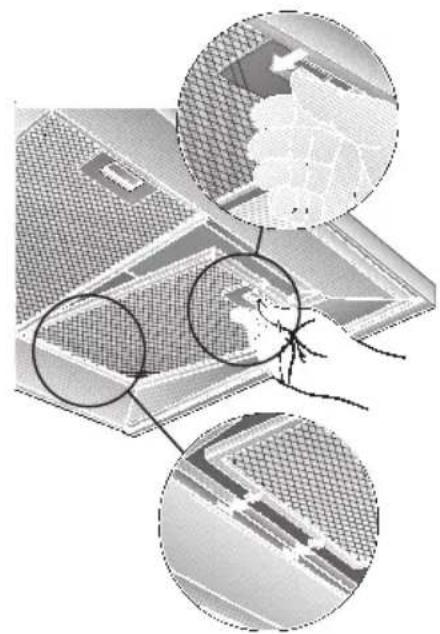

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Druk de blokkering van de vetfilters in de richting van de pij in en klap de vetfilters maar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor openhoping van warmte tijdens hetfrituren of braden.

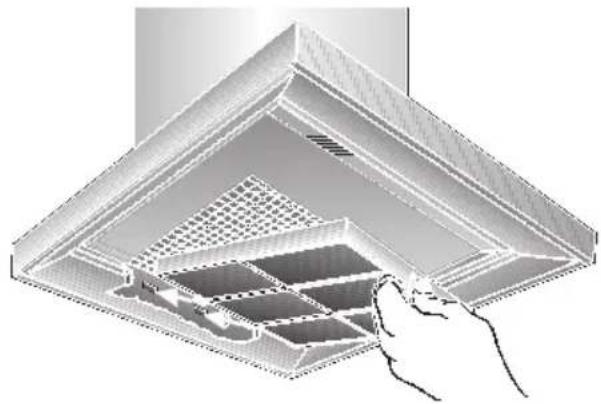

Aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).

2. Breng het actieve-kooffilter aan.

1. Bevestig de lip.

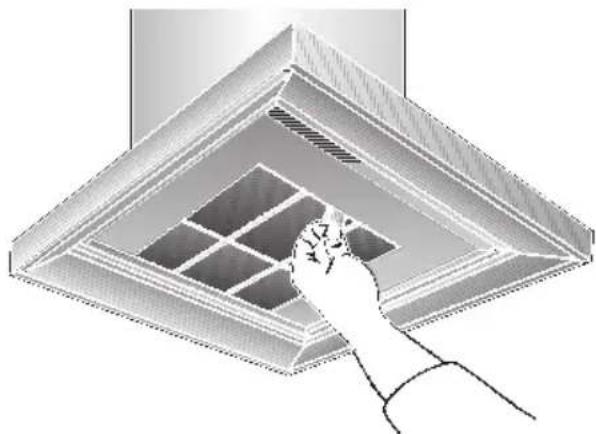

Verwijdersen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters.
2. Druk op de llop en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-kooffilter:

Bij normala gebruik (dagelijks 1 tot 2aar)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude achieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgeckoet vuil nicht loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren,geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddlesen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende Zoem of microvezeldoek.
Geendrogedoekengebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zichuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring wee aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gezruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordtijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.

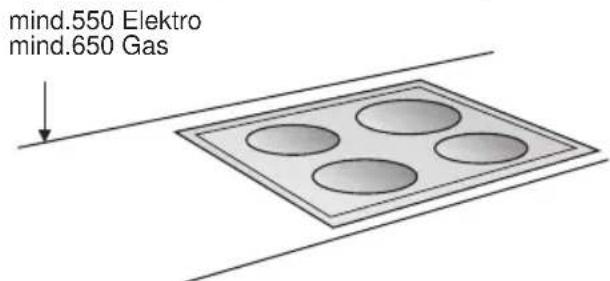

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zich de van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb.1.

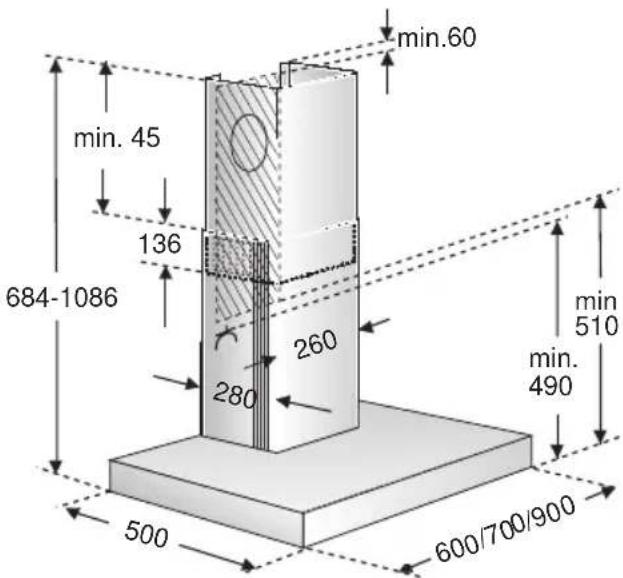

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Voor de montage

Bij gebruik met luchtafvoer moet in de wasemafzuiigkap een terugsklep worden ingebouwd, als deze Niet in de afvoerbuis of in de muurkast aanwezig is. Als er geen terugslagklep met het apparaat worden meegeleverd, kan deze in de vakhandel worden verkreten.

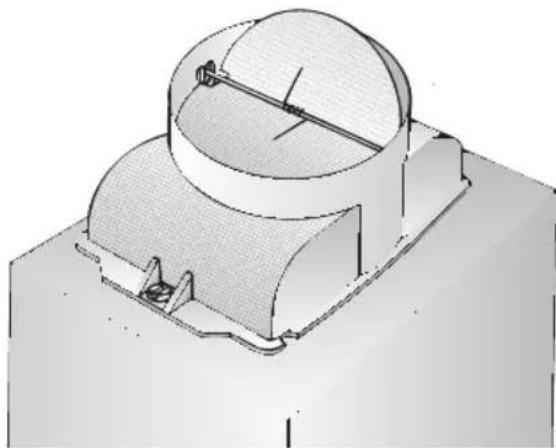

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtansluiting.

Beide kleppen要去enlichtverendn ar bovenbewogenkunnenworden.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muirkast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

Ronde buizen:

wij adviseren een inwendige diameter van 125 mm,性和 minstens 100~mm

Platte kanalen要去en een gewijkwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

100 mm ca. 78 cm
125 mm ca. 113 cm

Bij afwijkende buisdiameters: dich strips gebruiken.
Bij gezbruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp 125 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp 100 mm:

Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

Gebruik met circulatielucht

Met een koolestoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verwrijgbaar bij de vakhandel.

De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

Voorbereiden van de muur

De muur moet vlak en loodrecht zich.
Pluggen moet stevig kuren worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	19,060 cm	21,0
70 cm	20,0 22,0
90 cm	21,5 23,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de Voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien möglich vlak awhile de schoorsteenaf-scherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzug-kap alsijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuiigkap mag uitsluitend dooreen erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzugkap voldoet aan de EGbepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middelijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4. 4 gaten voor de wasemafzuiigkap en twee gaten voor de afterschering van de schoorsteen 8mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.

1. Klik de twee meegeleverde afstandhoulders vast in de bevestigingshaak voor het schoorsteenafschemstuk. De bevestigingshaak voor het schoorsteenafschemstuk vastschroeven met 2 zeskantschroeven.
2. De twee bovenste zeskantschroeven vastdraaien tot ze nog ca. 5 mm uitsteken.
3. Wasemafzigkap aan de schroeven hangen.

Inbouwen

1. De twee onderste zeskantschroeven vastdraaien.
   Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juisteplaats worden gebracht.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

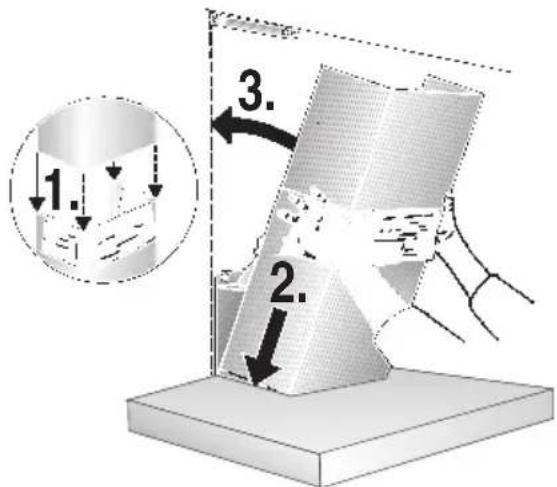

3. Beschermfolie van beiden schoorsteenafschemstukken verwijderen.
   Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

4. De beiden delen van de schoorsteenaf-scherming in elkaar schuiven (openingen op het bovenste telescoopdeel maar beneden) en in de uitsparing op de wasemafzugkapplaatsen.
   Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescheming over de rand van de onderste schoorsteenafschemming te leggen.

1. Het bovenste deel omhoog tillen en met twee schroeven opzij op de bevestigingshaak schroeven.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
