RHB 9101 SP IN - Afzuigkap ROSIERES - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	Rosieres
Model	RHB 9101 SP IN
Breedte	90 cm
Gewicht	Ongeveer 15 kg
Voeding	220-240 V, 50/60 Hz
Motorvermogen	Niet gespecificeerd
Aantal snelheden	4 (waarvan een maximumsnelheid)
Verlichting	Halogeenlampen (type niet gespecificeerd)
Sensorfunctie	Automatische detectie van geuren, dampen, rook, warmte en gaslekken
Air Refresh-functie	Stille luchtverversing om de 50 minuten (10 minuten op snelheid 1)
Alarm vetfilter	Na ongeveer 30 bedrijfsuren (pictogram D1)
Alarm koolstoffilter	Na ongeveer 120 bedrijfsuren (pictogram D10)
Installatietype	Afvoer- of recirculatieversie
Luchtafvoerdiameter	150 mm (afvoer), 125 mm (recirculatie met slang)
Minimale afstand tot kookplaat	650 mm
Materiaal	Niet gespecificeerd
Geluidsniveau	Niet gespecificeerd
Vetfilters	Afwasbaar in vaatwasser of met de hand
Koolstoffilters	Periodieke vervanging (niet meegeleverd)
Bedieningspaneel	Touchscreen met verlichte pictogrammen
Inbegrepen accessoires	Metalen beugel, pluggen, schroeven, reducering, luchtafbuiger

Veelgestelde vragen - RHB 9101 SP IN ROSIERES

Hoe installeer ik de afzuigkap in de afvoerversie?

Bevestig de metalen beugel (A) aan de muur na het aftekenen en boren van de gaten. Hang de kap op, stel de waterpas in, boor vervolgens de definitieve gaten. Sluit de afvoerslang (diameter 150 mm) aan op de luchtafvoer en bevestig de telescopische buizen aan het plafond. Zorg ervoor dat de afstand tussen de onderkant van de kap en de kookplaat minimaal 650 mm is.

Hoe installeer ik de afzuigkap in de recirculatieversie?

Monteer het koolstoffilter (niet meegeleverd) door de lipjes in de daarvoor bestemde sleuven te steken. Bevestig de kap aan de muur zoals bij de afvoerversie, installeer vervolgens een slang van 125 mm met een luchtafbuiger. Sluit de slang aan op de reducering op de luchtafvoeropening. Bevestig de telescopische buizen aan het plafond.

Hoe reinig ik de vetfilters?

Draai het glazen paneel naar beneden. Druk de bevestiging van het vetfilter naar achteren en draai het om het te verwijderen. Was het met een neutraal schoonmaakmiddel, met de hand of in de vaatwasser. Na het reinigen reset u het alarm door op de P4-toets te drukken.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet worden vervangen na ongeveer 120 bedrijfsuren (pictogram D10 brandt). Om het te demonteren, verwijder eerst het vetfilter, duw vervolgens de bevestiging van het koolstoffilter naar binnen en draai het om de lipjes vrij te maken. Vervang het en reset de teller door op P4 te drukken.

Hoe stel ik de gevoeligheid van de automatische sensor in?

Druk tegelijkertijd op de toetsen P3 en P4. De huidige gevoeligheid (1 tot 9) wordt weergegeven op D5. Gebruik P3 om de waarde te verhogen of te verlagen. De bevestiging gebeurt automatisch na 5 seconden of door op P4 te drukken.

Wat te doen als de verlichting niet meer werkt?

Vervang de halogeenlampen. Open het deksel door bij de sleuven te wrikken. Gebruik lampen van hetzelfde type. Raak nieuwe lampen niet met blote handen aan om beschadiging te voorkomen.

Hoe activeer ik de Air Refresh-functie?

Druk op de P3-toets tot pictogram D7 knippert. De functie wordt alleen geactiveerd als de motor is uitgeschakeld. Het ververst de lucht om de 50 minuten gedurende 10 minuten op de eerste snelheid. Om uit te schakelen, druk nogmaals op P3 tot D7 uitgaat.

Wat betekent pictogram D1 dat brandt?

Pictogram D1 geeft aan dat het tijd is om de vetfilters te reinigen (na ongeveer 30 bedrijfsuren). Reinig de filters en druk vervolgens op de P4-toets om de teller te resetten.

Kan de afzuigkap worden gebruikt zonder koolstoffilter?

Ja, als de kap is geïnstalleerd in de afvoerversie (lucht naar buiten afvoeren). In dat geval is het koolstoffilter niet nodig. In de recirculatieversie is het verplicht om de lucht te zuiveren voordat deze terug de kamer in wordt gestuurd.

Welke veiligheidsmaatregelen moeten worden genomen?

De installatie moet door minimaal twee personen worden uitgevoerd. Houd een minimale afstand van 650 mm aan tussen de onderkant van de kap en de kookplaat. Gebruik geen siliconenhoudende producten in de buurt van de sensor. Koppel het apparaat los van het stroomnet voordat u ingrepen uitvoert.

GEBRUIKSAANWIJZING RHB 9101 SP IN ROSIERES

AANWIJZING VOOR GEBRUK EN INSTALLATIE

DESCRIPTION

De wasemkap kan worden gebruikt in de filter- of afzuigversie.

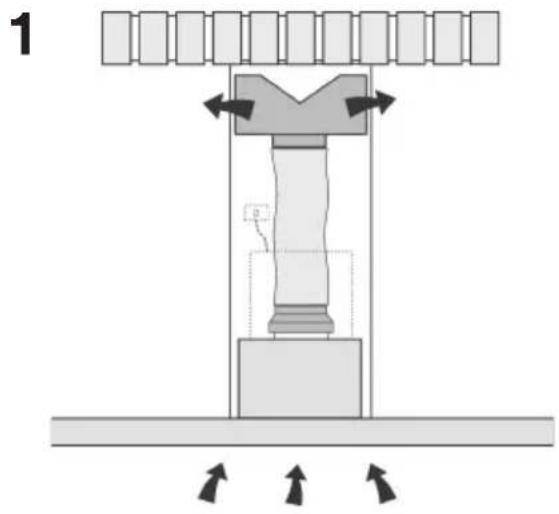

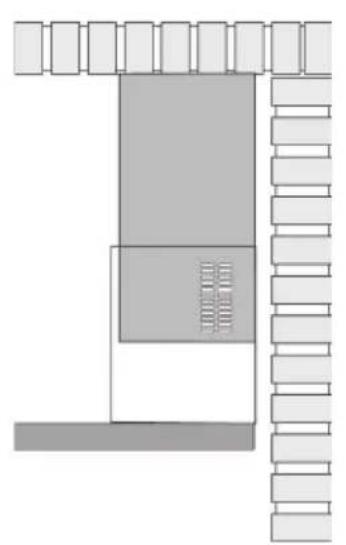

Filterversie (afb. 1): de afzuiigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zuivert de lucht via de vetfilters en het koolstofffilter waarna de schone lucht wee in de ruimte geblazen worden. Om ervoor te zorgen dat de werkking voortdurend doeltreffend is要去en het koolstoff filters regelmatig verwangen worden. De koolstofffilters zijn nicht bijgeleverd.

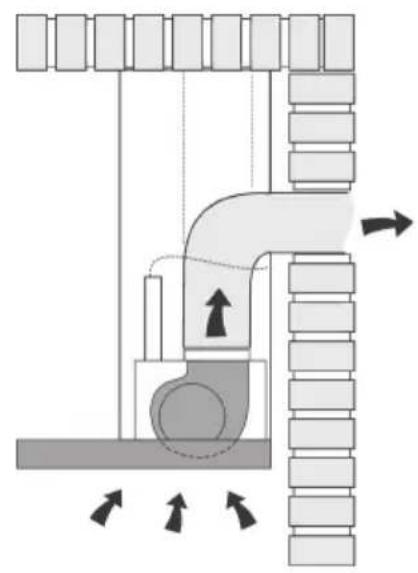

Afzuigversie (afb. 2): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zorgt ervoor dat de lucht door de vetfilters gaat en verrolgens via een afvoerpijprechtstreeks maar buiten geleid worden. Bij deze versie is de toepassing van koolstoffilters Niet nodig. Bepaal vanaf het begin het type installmentatie (filter- of afzuigversie). Voor een grotere doeltreffendheid adviseren wij u om (indien möglich) de afzuigkap in de afzuigversie te installereren.

INSTALLATIE

LET OP: Dit apparaat moet door minstens twee Personen gemonteerd worden. De installmentie kan het Beste overgelaten worden aan vakmensen.

INSTALLATIE IN DE AFZUIGVERSIE: alvorens de afzugkap te bevestigen moet u eerst de pijp voor de luchtafvoer maar buiten in orde make. Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde lengte; - zo min möglichk bochten (maximaal toegestane hoek van de bochten: 90^ ); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk van het land); - binnenkant zo glad möglichk. Er worden bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp te vermijden (geadviseerde diameter: 150 mm). Om de lustn aan buiten af te voeren moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen. Bereid de elektrische voeding voor binnen het ruimtebeslag van de sierpijp (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld worden in het hoofdstuk "Opgelet").

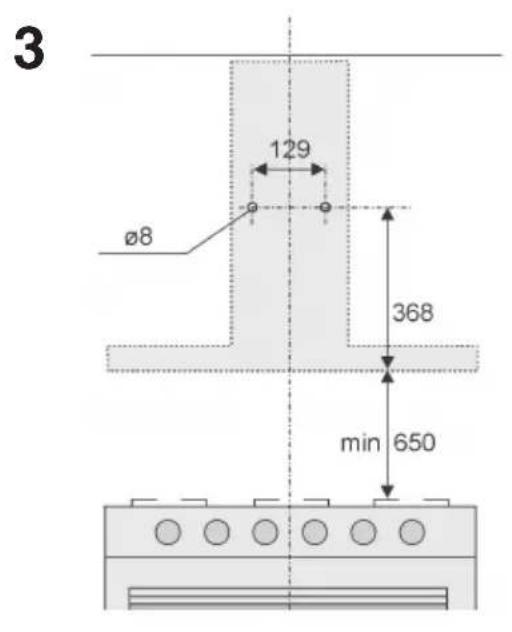

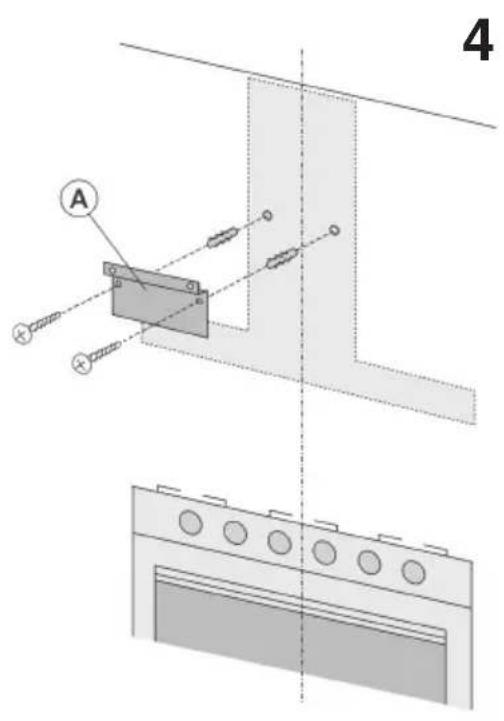

1. Bevestiging aan de muur: teken op de verticale aslijn van uw kookplaat een lijn op de muur af. Teken de 2 gaten die geboord要去en worden op de muur af en houd waar bij de maten aan die op afb. 3 staan; boor de 2 gaten en steek er de (meegeleverde) pluggen in. Zoals reeds vermeld in het hoofdstuk "Waarschuwingen"要去 er rekening mee houden dat de afstand tussen de onderste rand van de afzuigkap en de kookplaat minimaal 650~mm 要去 bedragen. Bevestig de metalen beugel (A) aan de muur in de 2 zojuist geboorde gaten - afb.4- (de schroeven voor bevestiging van de beugel zich bijgeleverd). Gebruik de beiden drihoekjes die uitgesneden zijn in de beugel om de beugel exact langs de verticale aslijn van de afzuigkap teplaatsen.

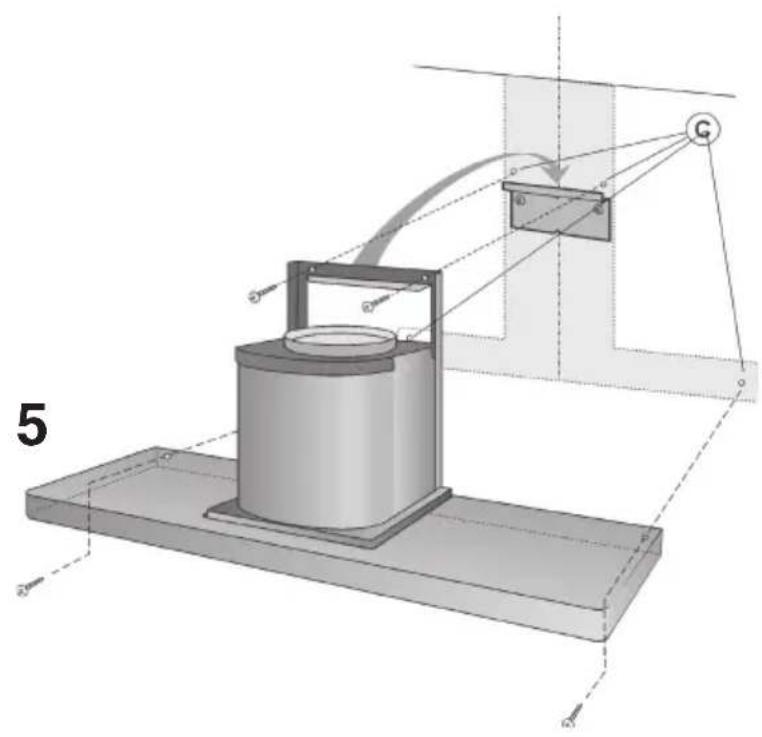

   Haak de afzuigkap daarna aan de beugel (Afb. 5). Stel de horizontale positie af door de afzuigkap maar rechts of waar links te verplaatsen zodat de afzuigkap precies op een lijn met de keukenkasten komt te zitten. Teken na de afstelling, zonder de kap weg te halen, de andere 4 gaten die moeten worden geboard (C) af op de muur; haak de kap los en boor de gaten die u getekend heeft (diameter 8mm); maak verrolgens gebruik van de 4 meegeleverde pluggen en schroeven om de afzuigkap definitief te bevestigen.

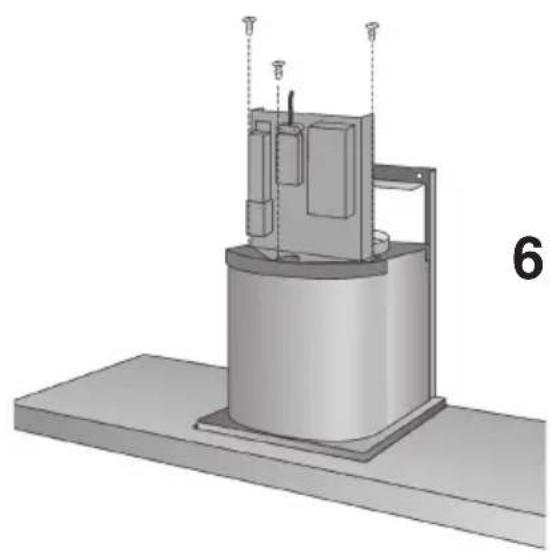

2. Monteer de planta van de elektrische installment die door hem vast te zetten met 3 schroeven.

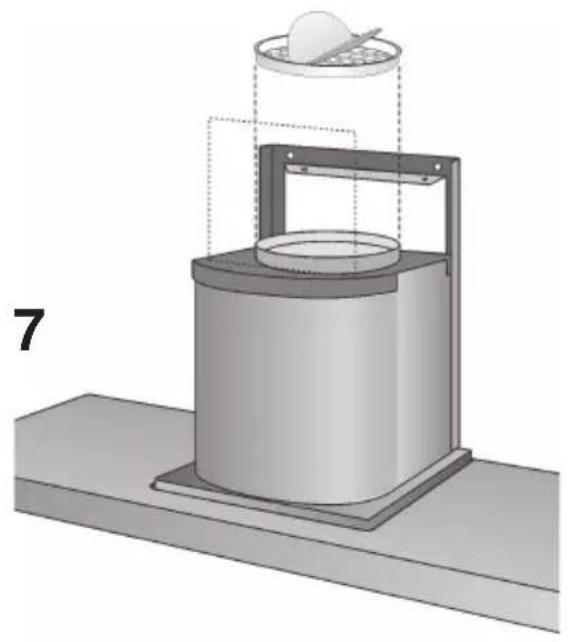

3. Monteer de flens op de opening van de luchtuitgang van het apparaat door een lichte druk uit te oefenen (Afb.7).
4. Bevestiging van de telescopische pijp:

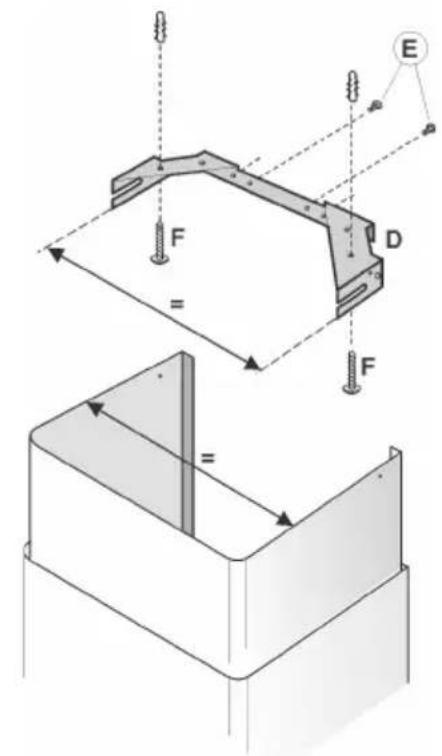

   4a - Stel de bredte van de steunbeugel (D) van de telescopische pijp in met de schroeven (E) van afb. 8; Zet verwolgens de beugel vast aan het plafond, met de bijgeleverde pluggen en schroeven (F), zodate hijrecht is ten opzichte van de kap. 4b - Verbind de luchtafvoerpijp met de luchtafvoeropening van de kap; gebruik een buigzame slang en zet deze aan de luchtuitgang van de afzuigkap vast met een metalen bandje - afb. 9 - (slang en bandje worden nicht bijgeleverd). Bij de afzuigversie moet de bovenste pijp ondersteboven geplaatst worden zodate deluchtafvoerroosters aan de onderkant kome te zitten (Afb. 10).

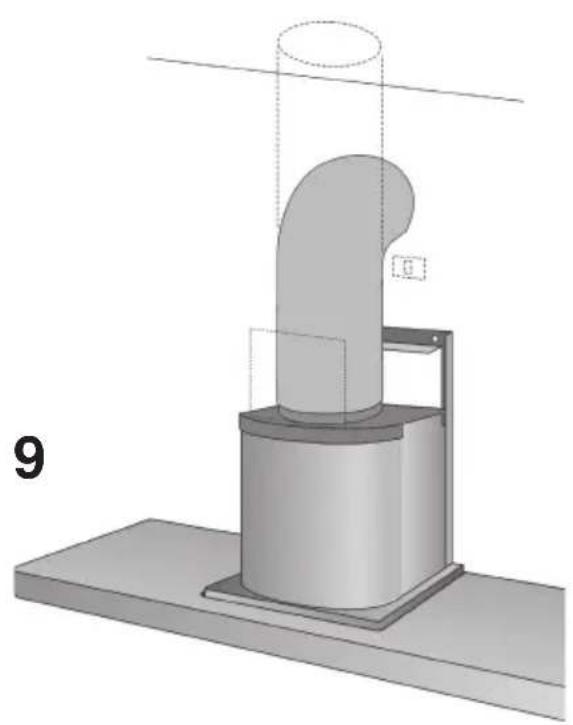

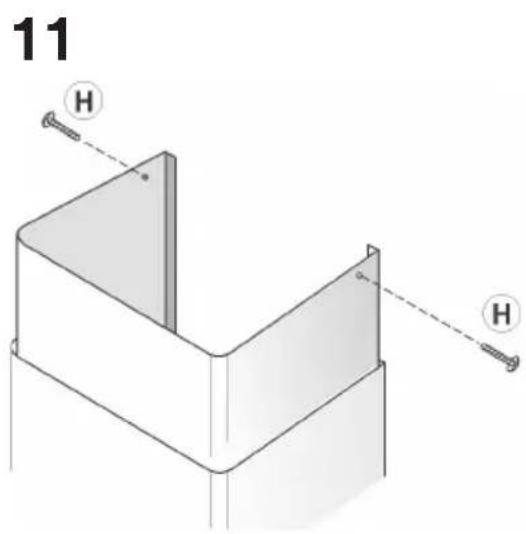

   4c - Breng de elektrische aansluiting van de afzuiigkap door middel van de voedingskabel tot stand. Doe de telescopische pijpen erin en LAST op de afzuiigkap steunen; doe de bovenste pijp tot aan het plafond omhoog en maak hem met de beide schroeven (H) - Afb. 11 vast.

INSTALLATIE IN DE FILTERVERSIE: Bereid de elektrische voeding voor binnen het ruimtebeslag van de sierpijp (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld worden in het hoofdstuk "Waarschuwingen").

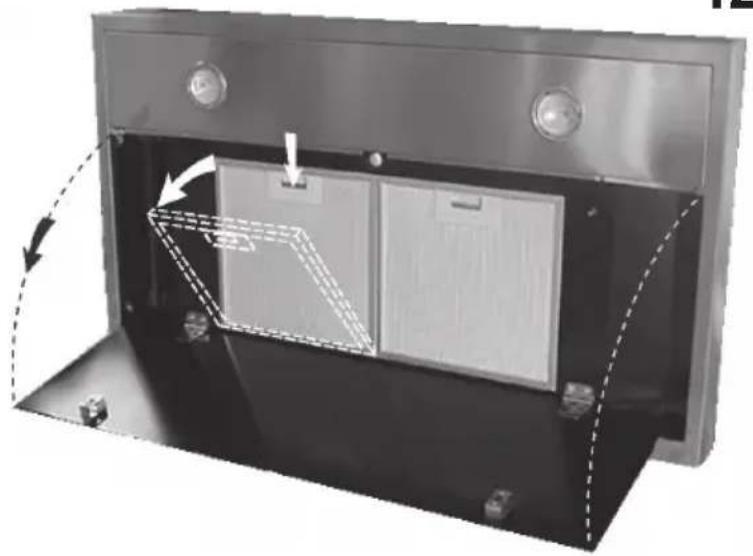

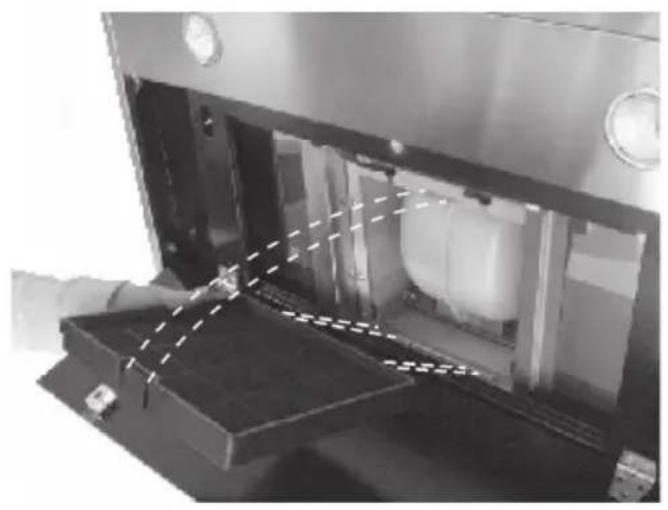

Montage van het koolstofffilter (Afb. 12): draai het glazen paneel door het aan de voorkant van de wasekap vast te pakken; verwijder het vetfilter door de vergrendeling maar de achterkant van het apparaat te duwen, en het waar buiten te draaien. Ga verder met het monteren van het koolstofffilter (Afb. 13) door de 2 lipjes van het koolstofffilter in de waarvoord bestemde sleuven teplaatsen en het filter maar de binnenkant van het apparaat te duwen.

Bevestiging aan de muur: zie de aanwijzingen voor de afzuiqversie om de kap aan de muur te bevestigen (zie punt 1, 2, 3), en ga verwolgens verder met onderstaande aanwijzingen.

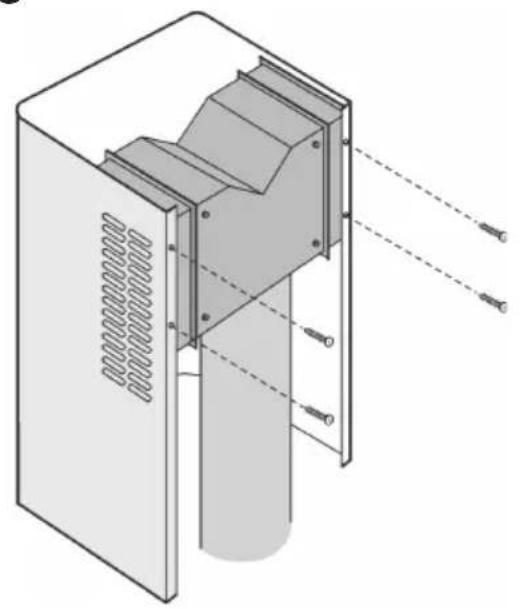

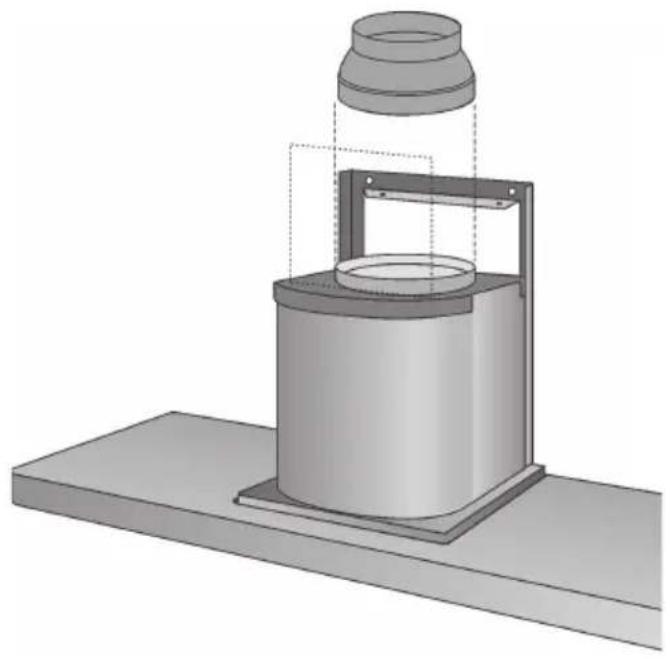

Bevestiging van de telescopische pijpen: - regel de bredte van de steunbeugel (D) van de telescopische pijp door middel van de schroeven E, aangegeven op afb. 8. - Zet verzolgens de beugel vast aan het plafond, met de bijgueverde pluggen en schroeven (F), zodat hijrecht is ten opzichte van de kap. - Monteer het verloopstuk ter hoogte van het luchtuitlaatpunt op de afzuigkap (Afb. 14). - Neem het afbuigrooster en zet er een buigzame slang op vast (diameter 125 mm), enblokkeer hem met een metalen bandje (slang en bandjes worden nicht bijgueverd); bevestig het afbuigrooster aan de bovenste slang (Afb. 15) met 4 schroeven.

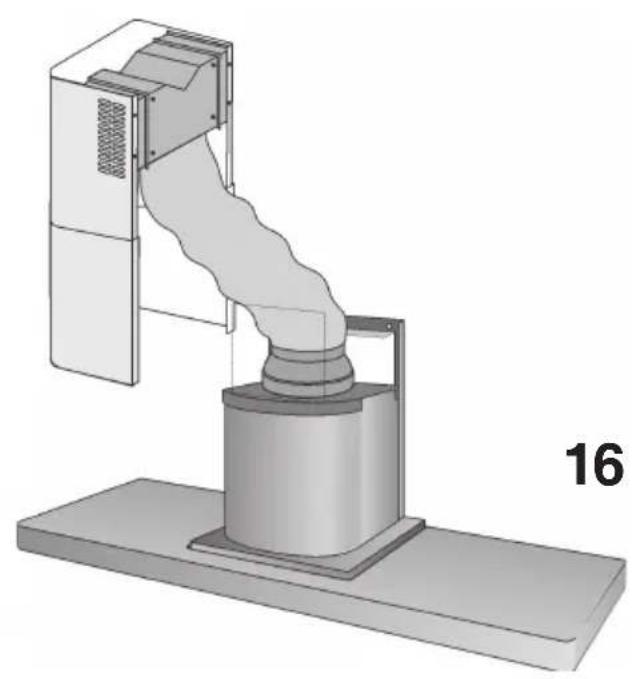

• Verbind de slang met de reductie op de luchtuitgangsopening (Afb. 16). - Breng de elektrische aansluiting van de afzuigkap tot stand met de voedingskabel. Steek de telescopische pijpen erin en LAST ze op de afzuigkap steunen; schuif de bovenste pijp tot aan het plafond omhoog en maak hem met de beiden schroeven (H) Afb.11 vast.

WERKING

BEDIENINGSELEMENTEN(Afb.17):

Toets P1: LICHTEIN. Schakelt de lichten in en uit.

Toets P2: MOTOR. Activeert/Deactiveert de motor. Activeert de motor op de LAST gebrukke snelheid. Indien de toets meerere malen worden ingedrukt worden de snelheid op cyclische wijze gewijzigd (1, 2, 3, 4, 1, 2....). De ingestelde snelheid worden weergegeven door icoon D5 en op hetzelfde moment worden icoon D8 geactiveerd (de snelheid van de draaiende beweging staat in verhouding tot de snelheid). Bij de maximumsnelheid worden icoon D8 gedeactiveerd en worden icoon D3 geactiveerd. Om de motor te stoppen drukt u gedurende ongeveer 2 seconden op toets P2 (de ingestelde snelheid worden bewaard).

Toets P3: Selecteer de functies D4 (Sensor) en/of D7 (Air Refresh).

Toets P4: Reset vetfilters en/of koolstofffilters.

lcoon D1: ANTI-VETFILTERs. Gaat branden wonneer het tijd is het/de vetfilter/s te reinigenen (na ongeveer 30 uur werkng van de kap). Nadat het vetfilter/de vetfilters schoongemaakt is/zijn, moet op de toets P4 worden gedrukt om de urentelling opnieuw te latent starten.

Icon D3: MAXIMUMSNELHEID. Wordt alleen geactveerd indien de maximumsnelheid is ingesteld.

Icon D4: SENSOR. Druk op de toets P4 om de sensorfunctie te activeren. Om de sensor te deactiveren herhaalt u bezelfde handelingen. Wanner de sensor geactiveerd is treedt de kap automatisch in werking bij de aanwezigheid van ongeacht welke geuren, dampen, rook of warmte die voroorzaakt worden door het kookproces en ook bij de aanwezigheid van eventuele en afwijkende lekkages van GAS in de omgeving.

Iconen D5 en D6: DISPLAY. Geeft de ingestelde snelheid wee; geeft de gevoeligheid van de sensor wee.

lcoon D7: AIR REFRESH. Om de Air Refresh-functie in te schakelen, druk op de toets P3 totdat het symbool D7 begint te knipperen. Om de Air Refresh-functie uit te schakelen, druk op de toets P3 totdat het symbool D7 uitgaat.

De Air Refresh functie wordt alleen geactiveerd indien de motor niet in werking is. Door de Air Refresh functie te activeren zorgt de kap volkomen geruisloos voor een verversing van de lucht in de ruimte, door om de 50 minuten in werking te treden (gedurende 10 minuten, bij de eerste snelheid).

OPMERKING: De Sensor- en Air Refresh-functions kunnen tegelijkertijd worden ingeschakeld, door de toets P3 ingedrukt te houden totdat beiden pictogrammen (D4 en D7) gaan branden.

Icoon D8: MOTOR ON. De icoon gaat branden wanner de motor op de eerste, de tweede of de derde snelheid staat.

Bij de vierde snugelheid gaat de icoon uit en wordt de icoon van de maximumsnelheid geactiveerd (icoon D3).

Icoon D10: KOOLSTOFFFILTERS (voer de kap in de filterversie).Gaat branden wonneer het tijd is het/de koolstoffiler/ s te verrangen (na ongeveer 120 uren werkig van de kap). Nadat het/de koolstoffiler(s) is/zijn verrangen, moet op de toets P4 worden gedrukt om de urentelling opnieuw te latent starten.

Gevoeligheid van de sensor: de gevoeligheid van de sensor kan worden gewijzigd door tegelijkertijd de toetsen P3 en P4 in te drukken (op het display D5 verschijnt de ingestelde waarde, die loopt van 1 tot en met 9); druk op de toets P3 om deze waarde te veranderen. Druk op de toets P4 om de waarde te bevestigen (doet u dit Niet, dan vindt na 5 seconden automatische bevestiging plaats).

Let op: om te voorkomen dat de sensor beschadigd worden, dient men geen siliconenhoudende producten in de buurt van de afzuigkap te gebruiken!

Vetfilters: bijzondere zorg moet worden besteed aan het/de vetfilter(s); deutsche moeten regelmatig worden schoongemaakt, al naargelang de intensiteit waarmee ze worden gebruikt. Verschijnt om de 30 gebruiksuren van het apparaat het symbol D1 op het display van de bedieningen (Afb. 17): dit is het moment dat het/de vetfilter(s)要去en worden schoongemaakt.Druk op de toets P4 om de urentelling opnieuw te latent starten.

Demontage van het/de vetfilter(s) (Afb. 12): draai het glazen paneel door het aan de voorkant van de wasemkap vast te pakken; verwijder het vetfilter door de vergrendelingaar de achterkant van het apparaat te duwen, en het maar

buiten te draaien. Was het/de vetfilter(s) af met een mild awasmiddel.

Koolstoffilters: als het apparaat gebruikt worden in de filterversie, moet het koolstofffilter regelmatig worden verwangen, alnaargelang de intensiteit waarmee het worden gebruikt. Verschijnt om de 120 gebruiksuren van het apparaat het symbool D10 op het display van de bedieningen (Afb. 17): dit is het moment dat het koolstofffilter要去 worden verwangen. Druk op de toets P4 om de urentelling opnieuw te latent starten.

Demontage van het koolstofffilter (Afb. 12): draai het glazen paneel door het aan de voorkant van de wasemkap vast te pakken; verwijder het vetfilter door de vergrendelingaar de achterkant van het apparaat te duwen, en het maar buiten te draaien. Demonteer verrolgens het koolstofffilter (Afb. 13): duw de vergrendelingaar binnen en draai het filter terwijl u de 2 lipjes uit de sleuven schuift.

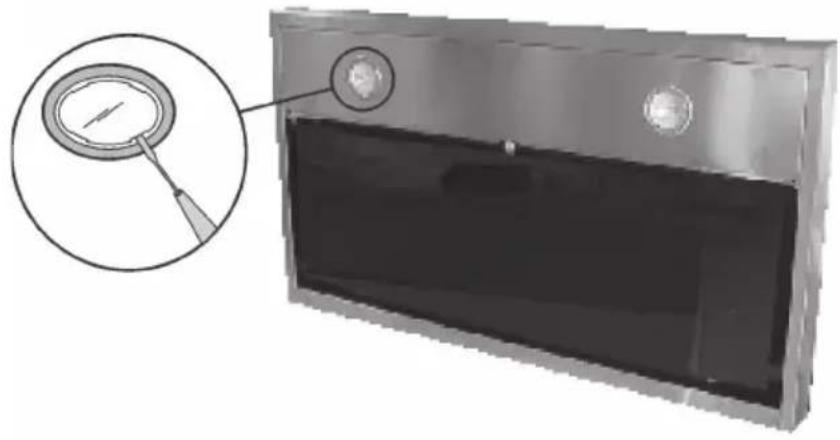

Verlichting (Afb. 18): om de halogeenlampen te verrangen moet het deksel worden geopend door het op teichten in de waarvoor bestemde sleuven. Vervang hen met lampen van hetzelfde type. OPGELET: raak de neue lamp nicht met uw blote handen aan.

2

8

10

12

13 14

15

17

P1 P2 D1 D3 D4 D5 D6 D7 D8 D10 P3 P4

18
