GEBRUIKSAANWIJZING FI 53 K.A IX INDESIT

Het installeren, 53-54

Plaatsing

Elektrische aansluiting

Typeplaatje

Beschrijving van het apparatus, 55

Algemeen aanzicht

Bedieningspaneel

Starten en gebruik, 56

De oven starten

Service

Programma's, 57-58

Kookprogramma's

Praktische kooktips

Kooktabel

Voorzorgsmaatregelen en advies, 60

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieuubesef

Onderhoud en verzorging, 61

De elektrische stroom aflsluiten

Schoonmaken van de oven

De ovendeur reinigen

Vervangen van het lampje

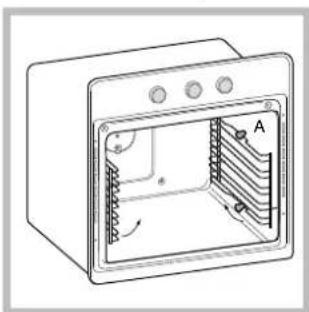

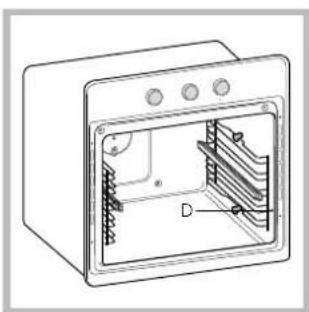

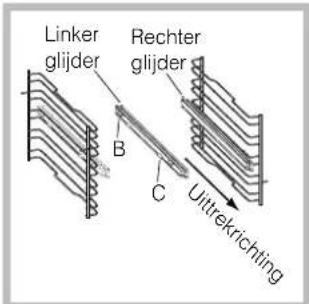

Montage van de Geleiders Kit

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanner u het product weggeeft, verkoopt, of wanner u verhuist, dient u dit boekje bij de oven te bewaren zodate alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatatie in over installment, gebruik eneiligkeit.

Plaatsing

! Het verpakkingsmaterial is nicht bestemd voor kinderen en dient waarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregelen en advies).

! De installmentie moet worden uitgevoerd door een bevoegde installmenteur en volgens de instructies van de fabrikant. Een verkeerde installmentie kan schade berokkenen aan Personen, dieren of dingen.

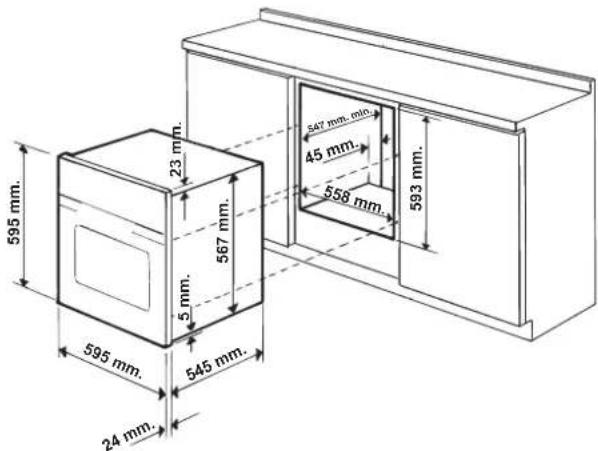

Inbouw

Voor een goede werkig van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen要去en hittebestendig�;
• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zich gegen temperaturen van 100^ ;
• voor het inbouwen van de oven, zowel onder het aanrecht (zie figuur) als in stapelbouw, dient het meubel de volgende afmetingen te hebben:

! Nadat het apparaat is ingebouwd, mag er geen contacteer mogetelijk zijn met de elektrische onderdelen. Het gebruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installmentie.

Ventilatie

Om een goede ventilatie te hebben is hetoodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken teplaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45× 560~mm (zie afbeeldingen).

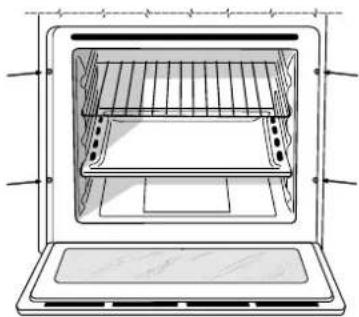

Centreren en bevestigen

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4

houtschroeven in de 4 gaten in de zijrand.

!Alle beschemende onderdelen moeten zodanig worden bevestigdat ze Niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren met de wisselstroom, de spanning en de freqentie die aangegeven staan op het typeplaatje (zie onder).

Monteren voedingskabel

1. Licht de lipjes aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).

2. Draai de schroef van de kabelklem los en verwijder hem met behulp van een schroevendraier (zie afbeeling).

3. Verwijder des schroeven van de contacten L-N- en bevestig de draden onder de koppen van de schroeven met inachtneming van de kleuren: Blauw (N) Bruin

(L)Geel-Groen (1)

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje(zie hiernaast).

Wonneer het apparaatrechtstreeks op het net wordt aangesloten要去 men tussen het apparaat en het net eeneerpolige schakelaar aanbrengen met een afstand tussendetecten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag nicht worden onderbroken door de schakelaar). De voedingskabel要去 zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50^ hoger is dan de kamertemperatuur.

! De installmenteur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende verilgheidsnormen.

Vór het aansluiten moet u controlleden dat:

• het stopcontact geaard is en voldoet aan degeldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje (zie onder);
• de spanning zich bevindt:tussen de waarden die staan aangegeven op het typeplaatje (zie onder);
• het stopcontact en de stekker overeenkomen. Als dat Niet zo is, dient u ofwel de stekker ofwel het

stopcontact te verrangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanner het apparaat geinstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.
! De kabel mag nicht worden gebogen of samengedrukt.
! De kabel要去 vanijd totijd worden gecontroleerd en mag alleen door erkende monteurs worden verrangen (zie Service).

! De fabrikant kan nicht verantwoordelijkheid worden gesteld als deze normen nicht worden nageleefd.

TYPEPLAATJE
Afmetingen	breedte 43,5 cm hoogte 32 cm diepte 40 cm.
Inhoud liter 56
Elektrische aansluitingen	spanning 220-230V ~ 50/60Hz of 50Hz (zie typeplaatje) maximum vermogen 2250W
ENERGY LABEL	Richtlijn 2002/40/EG op etiket van elektrische ovens. Nom EN 50304 Modellen met verkoelingsventilatie: Energieverbruik convectie Natuurlijk verwarmingsfunctie: Traditioneel Energieverbruik verklaring Klasse convectie Hetelucht verwarmingsfunctie: Multikoken Modellen zonder verkoelingsventilatie: Energieverbruik convectie Hetelucht verwarmingsfunctie: Multikoken Energieverbruik verklaring Klasse convectie Natuurlijk verwarmingsfunctie: Traditioneel
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EEG van 12/12/06 (laagspanning) enaaropvolgende wijzigingen; - 2004/108/EEG van 15/12/04 (electromagnetische compatibilitin enaaropvolgende wijzigingen - 93/68/EEG van 22/07/93 enaaropvolgende wijzigingen - 2002/96/EC enaaropvolgende wijzigingen

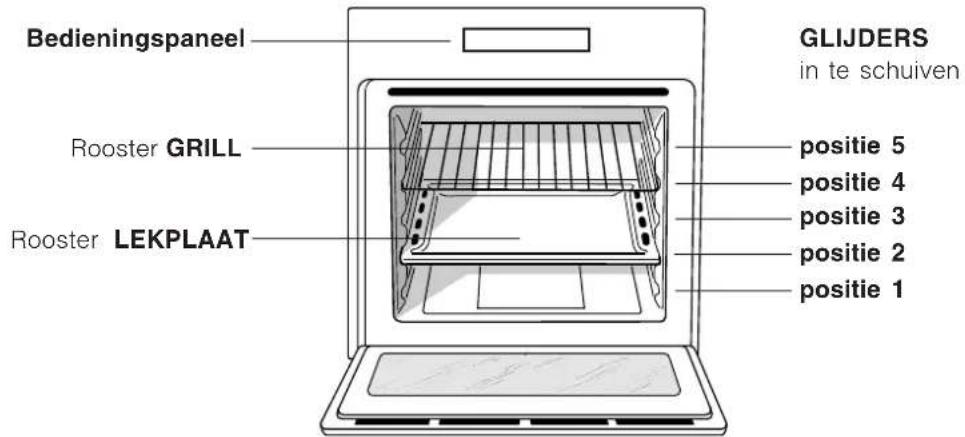

Algemeen aanzicht

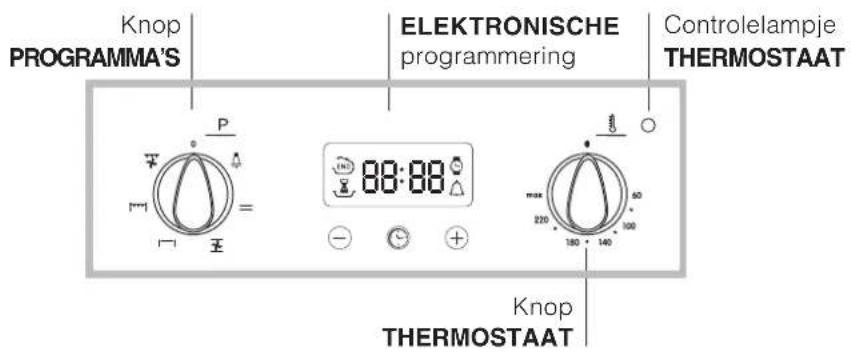

Bedieningspaneel

NL

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te latent functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1. Door aan de knop PROGRAMMA'S te draaien kunt u het gewenste kookprogrammakiezen.
2. Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kut u terugvinden in de Kooktabel (zie Programma's).
3. Als het controleampje THERMOSTAAT aan is, bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kutn u nog altijd:

5. het kookprogramma veranderen met behulp van de knop PROGRAMMA'S;

6. de temperatuur veranderen met behulp van de knop THERMOSTAAT;
7. het koken onderbreken door de knop PROGRAMMA'S wee op stand "0" te zetten.

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de overschalen alsijd op bijgeleverde roosters.

Ventilator

Teneinde deitte aan de buitenkant van de oven te beperken, zich enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur maar buiten komt.

!Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op

to draaien. Ze blijft aan wanner u een kookprogramma selecteert.

Service

Dit dient u door te given:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

Kookprogramma's

• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hierbij is het aanbevolen nicht meer dan 200^ in te stellen).

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het better een enkel rooster te gebruiken: met meerere roosters riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekoott en gebakken worden. Hierbij is het möglichk maximaal twee roosters tegelijk te gebruiken.

Programma OVEN BOVEN

Si accende l'elemento riscaldante superiore. Deze functies können worden gebruikt voor het afmaken van een gerecht.

Programma GRILL

Het bovenste verwarmingselement gaat aan. De hoge enrechtstreekseitte bruiNT de oppervlakten van het vlees onmiddelijk zodateer geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk, entrecote, filt, hamburger etc... U vindt enkele voorbeelden in de tabel "Praktische raadgevingen voor het koken". Kook met de ovendeur zich.

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee worden de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventuel verbranden van de buitenkant worden zo vermeden; de warmte dringt gemakkelijker door maar de binnenkant. Kook met de ovendeur zich.

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijnere gerechten konnen verbranden.

! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOLDER

• Gebruik de standen 2 en 4, enplaats de gerechten die meer warmte nodig hebben op stand 2.
• Plaats de lekplaat op de onderste stand en de grill op de hoogste.

GRILL

• Plaats de grill op stand 3 of 4,plaats de gerechten op het midden van de grill.
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normalaal dat het bovenste verwarmingselement Niet constant aan blijf: zich werking worden geregold door eenthermostat.

PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.
• Gebruiek een lichte aluminium overschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het longer en krijgt u waarschijnlijk geen krokante pizza.
• Bij zeer gezulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Programma's	Gerechten	Gewicht (kg)	Roosterstanden	Voorverwarming (minutes)	Aangeraden temperatuur	Kooktijd (minutes)
Traditionele oven	Eend	1	3	15	200	65-75
	Braadstuk	1	3	15	200	70-75
	Varkensrollade	1	3	15	200	70-80
	Koekjes (kruimeldeeg)	-	3	15	180	15-20
	Taarten	1	3	15	180	30-35
Multikoken	Pizza (op 2 roosters)	1	2 en 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamsvlees	1	2	10	180	40-45
	Kip + gebakken aardappels	1+1	2 en 4	15	200	60-70
	Makreel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Soesjes (op 2 roosters)	0.5	2 en 4	10	190	20-25
	Koekjes (op 2 roosters)	0.5	2 en 4	10	180	10-15
	Cake (op 1 rooster)	0.5	2	10	170	15-20
	Cake (op 2 roosters)	1	2 en 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Oven Boven A	maken van het gerecht - 3/4 15 220 -
Grill	Tong en inktvis	1	4	5	Max	8-10
	Calamari- en garnalenspiesjes	1	4	5	Max	6-8
	Kabeljauwfillet	1	4	5	Max	10
	Gegrilde groenten	1	3 of 4	5	Max	10-15
	Kalfsbiefstuk	1	4	5	Max	15-20
	Koteletten	1	4	5	Max	15-20
	Hamburgers	1	4	5	Max	7-10
	Makreel	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
Gratineren	Gegrillekip	1.5	2	5	200	55-60
	Inktvis	1.5	2	5	200	30-35

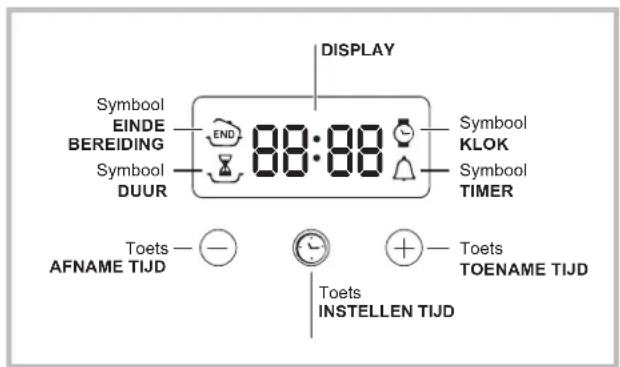

De klok instellen

! U kunt de klok zowel instellen als de oven uit is als wonneer hij aan is, maar alleen als u geenuitgestelde bereiding heeft ingesteld.

Na het aansluiten op het elektrische net of na het

uitvallen van de stroom knippert het symbol en de vier cijfers op het DISPLAY.

1. Druk meerdere malen op de toets totdat het
   symbol en de vier cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen "+" en "- om deijd in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u deijd sneller instellen.
3. wacht 10 seconden druk nogmaals op de toets

om de instelling te bevestigen.

De timer instellen

! Deze functie onderbreekt de bereiding nicht en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te lately horen als de ingestelde Minutes zijn verstreken.

1. Druk meerdere malen op de toets totdat het symbolism en de drie cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen "+" en "-" om de gewenste tijd in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.
3. wacht 10 seconden druk nogmaals op de toets

om de instelling te bevestigen.

Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen.

De bereiding programmeren

! De programmering is alleen möglich wanner een kookprogramma is geselecteerd.

Hetprogrammeren van de kookduur

1. Druk meerdere malen op de toets totdat het symbolism en de drie cijfers op het DISPLAY beginnen te knipperen;
2. druk op de toetsen "+" en "-" om de gewenste duur in te stellen; als u ze ingedrukt houdt zullen den nummers sneller lopen en kunt u dearend sneller instellen.
3. wacht 10 seconden druk nogmaals op de toets

om de instelling te bevestigen.
4. als de ingestelde duur is verstreten versusjnt op het DISPLAY hetwoord END, beeindigt de oven de bereiding en klinkt een geluidssignaal.
B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minutes. Het programme stopt automatisch om 10:15.

Het einde van een bereiding programmeren

! Het programmeren van het einde van een bereiding is alleen möglich nadat u een kookduur hebigt geseleerd.

1. Volg de procedure van de duur van punt 1 t/m 3;
2. druk daarna op de toets totdat het symbool en de vier cijfers op het DISPLAY beginnen te knipperen;
3. druk op de toetsen "+" en "-" om het einde van de bereiding in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u deijd sneller instellen.
4. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

1. als de ingestelde duur is verstreten verschijnt op het DISPLAY hetwoord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.

De symbolen en een aan om aan te geven dat een programmering is uitgevoerd. Op het DISPLAY verzchijnen om de beurt de eindtijd en de duur van de bereiding.

Het annuleren van een programmering

Het annuleren van een programme:

• druk op de toets totdat het symbol van de te annuleren instelling en de cijfers op het DISPLAY beginnen te knipperen. Druk op de toets "- totdat op het display de cijfers 00:00 verschijnen.
• houd tegelijkertijd de toetsen "+" en "- ingedrukt. Zo worden alle programmeringen geannuleerd, inclusief de timer.

Voorzorgsmaatregelen en advies

! Dit apparaat voldoet aan de geldende internationale verilgheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw verilgheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor Niet-professioneel gebruik binnenshuis.
• Het apparaat dient nicht buitenshuis te worden geplaatst, ook Niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.
  Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen.
• Raak de oven nicht blootsvoets of met natte handen of voeten aan.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreiben staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan nicht aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er Niet aan en houd de kinderen op een afstand.
• Voorkom dat elektrische snoeren van anderekleine keukenapparaten op warme delen van deoventerechtkommen.
• Laat de ventilatieopengingen en warmteafvoer vrij.
• Pak het handvat van de overdeur alleen in het midden vast: aan de zijkant zou het heet+kennen.
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.
• Plaats geen aluminiumfolie op de bodem van de oven.
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam+kunnen vatten.
• Controller altijd dat de knappen in de positie "●"/"O" staan als de oven nicht gebruikt worden.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
  Maak de oven nicht schoon of voer geen onderhouduit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeme sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Plaats geen zware voorwerpen op de open ovendeur.
• Dit apparaat mag nicht worden gebruikt door Personen (kinderen inbegrepen) met een beperktlichamelijk, sensorieel of geestelijk vermogen of Personen die niede nodige ervaring of kennis haben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.

Afvalverwijdering

• Verwijdering van het verpakkingsmaterial: houdt u aan deplaatselijkne normen, zDat het verpakkingsmaterial hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electroniche Apparatuur (WEEE), vereist dat oude huishoudelijkke electrische apparaten Niet mogen vernietigd via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruike materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumen moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieuubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder worden belastijdens het 'spitsuur'.
• Houdt bij de functie GRILL en GRATINEREN alsijd de ovendeur zich: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10% ).
• Houdt de afdichtingen alsld schoon zodat zoed aansluiten op de deur en er geen但它 vrij kan komen.

De elektrische stroom aflsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van de oven

• De buitenkant, dus zowel het email en het roestvrij staal als de rubberen afdichtingen,+kennen met een sponsen een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn, kunt u een special Reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen. Gebruik geen schuirmiddelen of bijtende producten.
• De binnenkant van de oven(Int, u het Beste direct na gebruik schoonmaken, als hij nog lauw is. Gebruik warm water en een schoonmaakmiddel, spoel verwolgens af en droog met een zachte doek. Gebruik geen schuirmiddelen.
• De accessoires können gewoon worden afgewassen (eventuel ook in de vaatwasser), met uitzondering van de geleiders.
  ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

De ovendeur reinigen

Reinig het glas van de deur met een spons en nicht schurende producten. Droog met een zachte doeck. Gebruik geen ruwe schurende materialen of scherpesschrapertjes die het oppervlak zouden konnen krassen waardoor als gevolg het glas zou kunnen barsten. U kunt voor een grondige reiniging de ovendeur verwijderen:

1. open de deur volledig (zie afbeelding).
2. til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afb.);

1. pak de deur aan de zijkanten beet en sluit hem langzaam, maar Niet helemaal. Trek dan de deur maar u toe en haal hem uit zich voegen (zie afbeelding). Zet de deur weeop zich plaats door deze handelingen in omgeekerde volgorde uit te voeren.

Controller de afdlichtingen

Controleer regelmatig de staat van de afdichting rond de ovendeur. In het geval de afdichtingen beschadigd zich, dient u zich tot de dichtst bijzijnde Technische Dienst te wenden (zie Service). Gebruik de oven Niet voordat de

reparatie is uitgevoerd.

Vervangen van het lampje

Voor het verrangen van het ovenlampje:

1. Schroef het glazen lampenkapje los.

2. Schroef het lampje los en verrang het met eenzelfde soort lampje: sterkte 25W, fitting E 14.

3. Plaats het deksel er weer op (zie afb.).

Montage van de Geleiders Kit

Zo monteert u de geleiders:

1. Verwijder de twee draagrekken door ze uit de afstandleiders A te trekken (zie afbeelding).

1. Kies het niveau waarop u de geleiders wilt plaatsen. Plaats eerst de drukknop B op het draagrek en verrolgens de drukknop C. Let goed op de uittrekrichting van de geleider.

1. Bevestig de twee draagrekken, met de geleiders al op hun plaats, in de speciale gaten op de wanden van de oven (zie afbeelding) De gaten voor het linker draagrek bevinden zich aan de bovenkant, verwij de gaten voor het rechter draagrek zich aan de onderkant bevinden.

2. Zet tenslotte de draagrekken vast op de afstandleiders A.
   ! Plaats de geleiders nooit in stand 5.

Italiano, 1 English, 12

Français, 22

Espanol, 32 Portugues, 42

Nederlands, 52

Deutsch, 62

FI 53 KC.B
FI 53 KC.B IX
FI 53 K.B
FI 53 K.B IX
FIE 53 K.B IX TD
FI 53 K.A
FI 53 K.A IX
FI 53 KC.A
FI 53 KC.A IX

Inhaltsverzeichnis

Installation, 63-64

Aufstellung

Elektroanschluss

Typenschild
