GEBRUIKSAANWIJZING VEKS4025 VESTEL

Veiligheidsmaatregelen 56

Aanbevelingen....56

Installatie en bediening van uw koelkast 57

Voor u uw koelkast in gebruik neemt 58

GEBRUIKSINFORMATIE 59

Instelling van de thermostaat 59

SCHOONMAKEN EN ONDERHOUD 60

Ontdooien 61

De lamp vervangen 61

VERZENDING EN VERPLAATSEN 62

VOOR U DE DIENST NA VERKOOP BELT 62

Tips om energie te besparen 63

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN ....64

Product deel lijst 65

Product fiche 65

DEEL 1. VOOR U HET TOESTEL BEGINT TE GEBRUIKEN

WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevolen door de fabrikant.

WAARSCHUWING: Gebruik geen elektrische apparaten in de etenswaren opslagcompartimenten van het apparaat.

Tenzij deze apparaten worden aanbevolen door de fabrikant.

WAARSCHUWING: Beschadig het koelmiddelcircuit niet.

WAARSCHUWING: Als het toestel niet stabiel staat, kan dit problee veroorzaken. Om dit te vermijden, moet u het toestel vastmaken in overeenstemming met de instructies.

• Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installeren van het apparaat moet er goed op worden gelet dat de componenten van het koelcircuit niet beschadigd raken. In het geval van beschadiging moet men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een aantal minuten goed ventileren.
• Bewaar geen explosieve stoffen zoals aërosol kannen met een ontvlambaar drijfgas in dit apparaat.

• Dit apparaat is enkel bedoeld voor huishoudelijk of gelijkaardig gebruik, zoals;

• Personeelskeukens in winkels, kantoren of andere werkomgevingen

• Boerderijen en bij klanten in hotels, motels en andere residentiële omgevingen
• Bed & breakfast omgevingen;
• Catering en gelijkaardige niet-detailhandel toepassingen

- Als de stekker niet overeenstemt met het stopcontact, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

- Dit apparaat is niet bestemd voor gebruik door personen (inclusie kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of personen met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies hebben ontvangen met betrekking tot het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet spelen met dit apparaat.

- Een speciaal geaarde stekker werd aangesloten op het netsnoer van uw koelkast. Deze stekker moet worden gebruikt met een speciaal geaarde aansluiting van 16 ampère. Als er geen dergelijke aansluiting aanwezig is bij u thuis, moet u ze laten installeren door een erkende elektricien.

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met een verminderd fysiek, gevoelsmatig of mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan van of instructies hebben gekregen met betrekking tot het gebruik van het apparaat en ze de potentiële gevaren begrijpen. Kinderen mogen het apparaat niet als speelgoed gebruiken. Kinderen mogen het apparaat niet reiniger of aan onderhoud onderwerpen zonder toezicht.

- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

- Dit apparaat is niet bedoeld voor gebruik op hoogtes van boven de 2000 m.

Veiligheidsmaatregelen

- Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat wordt ingebouwd niet afgedekt worden.

- Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen.

- Gebruik geen elektrische apparatuur in het koel- en het vriezercompartiment van het apparaat.

- Als dit apparaat een oude koelkast met een slot vervangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodat spelende kinderen zichzelf niet kunnen opsluiten.

- Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze moeten worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan de plaatselijke afvalverwijderingsdienst en neem contact op met de plaatselijke overheid of uw leverancier wanneer u vragen heeft. Let er goed op dat het koelbuizenwerk niet beschadigd raakt voordat het apparaat wordt opgehaald door de juiste afvalverwijderingsdienst.

"Elektronische afvalstoffen dienen niet weggegooid te worden met het huisafval. Breng dit materiaal terug naar uw electro-speciaalzaak voor een veilige verwerking, of indien dit niet mogelijk is, naar het inname punt in uw gemeente.

Belangrijk:

Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is niet aansprakelijk voor een onjuiste installatie en onj u ist gebruik (zie gebruiksaanwijzing).

Aanbevelingen

• Gebruik geen meervoudige stekker of verlengsnoer.
  • Voer geen stekker in het stopcontact waarvan de kabel beschadigd of versleten is.
• U mag niet aan het snoer trekken en u mag het ook niet buigen of beschadigen.

- Dit product werd ontworpen voor gebruik door volwassenen; laat geen kinderen met het apparaat spelen en hun lichaam slingeren door aan de deur te hangen.

- U mag nooit de stekker verwijderen met natte handen om elektrische schokken te vermijden!

- Voor uw veiligheid mag u nooit explosief en ontvlambaar materiaal in de koelkast plaatsen. Plaats dranken met een hoog alcoholgehalte in het koelvak van het apparaat met hun doppen stevig gesloten en in verticale positie.

- Deksel de koelkast en/of bovenzijde van de koelkast nooit af met een doek, tafelkleed, etc. Dit zal de prestatie van de koelkast negatief beïnvloeden.

- Zorg ervoor dat de accessoires in het apparaat veilig vastzitten om schade te vermijden tijdens de verplaatsing.

om

Installatie en bediening van uw koelkast

- De werkingspanning van uw koelkast is 220-240 V en 50 Hz.

- Een speciaal geaarde stekker werd aangesloten op het netsnoer van uw koelkast. Deze stekker moet worden gebruikt met een speciaal geaarde aansluiting van 16 ampère. Als er geen dergelijke aansluiting aanwezig is bij u thauis, moet u ze laten installeren door een erkende elektricien.

- Ons bedrijf kan niet verantwoordelijk worden gesteld voor schade die kan worden veroorzaakt door het gebruik zonder aarding.

- Plaats uw koelkast in een geschikte locatie waar ze niet wordt blootgesteld aan direct zonlicht.

- Ze moet minimum 50 cm uit de buurt van warmtebronnen zoals fornuizen, radiatoren en kookplaten en minimum 5 cm van elektrische ovens worden verwijderd.

- Uw koelkast mag niet worden gebruikt in de open lucht en moet uit de regen worden gehouden.

- Als uw koelkast naast een diepvriezer wordt geplaatst, moet u minimum 2 cm tussenruimte laten tussen de apparaten om condensatie op de externe oppervlakten te vermijden.

- Plaats geen zware voorwerpen op uw koelkast en plaats uw koelkast op een correcte locatie zodat er minimum 15 cm vrij is bovenaan.

- Als u uw koelkast naast uw keukenkasten wilt plaatsen, moet u minimum 2 cm tussenruimte laten.

- Om te vermijden dat de condensator (het zwarte component met vinnen op de achterzijde) in aanraking zou komen met de mud moet u de plastic afstandsgeleider gebruiken om het apparaat 90° op zijn plaats te draaien.

- Om een vlotte en trillingvrije bediening van uw koelkast te garanderen, moeten de instelbare voorste voetjes op de geschikte hoogte worden ingesteld en onderling gebalanceerd. U kunt dit garanderen door de instelbare voetjes met de wijzers (of tegen de wijzers) van de klok te draaien. Dit proces moet worden uitgevoerd voor u etenswaren in de koelkast plaatst.

- Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel soda aan toevoegt. Daarna moet u ze afspoelen met schoon water en afdrogen. Aan het einde van dit schoonmaakproces brengt u alle onderdelen opnieuw aan.

Voor u uw koelkast in gebruik neemt

- Tijdens de eerste ingebruikname of om de efficiënte bediening van het apparaat te garanderen nadat u het hebt verplaatst, moet u uw koelkast 3 uur onbelast laten draaien (in verticale positie) en daarna de stekker in het stopcontact steken. Zo niet kan de compressor worden beschadigd.

- De eerste maal dat u uw koelkast in gebruik neemt, is het mogelijk dat u een zekere geur waarneemt. Deze geur verdwijnt zodra u uw koelkast begint te koelen.

DEEL 2. GEBRUIKSINFORMATIE

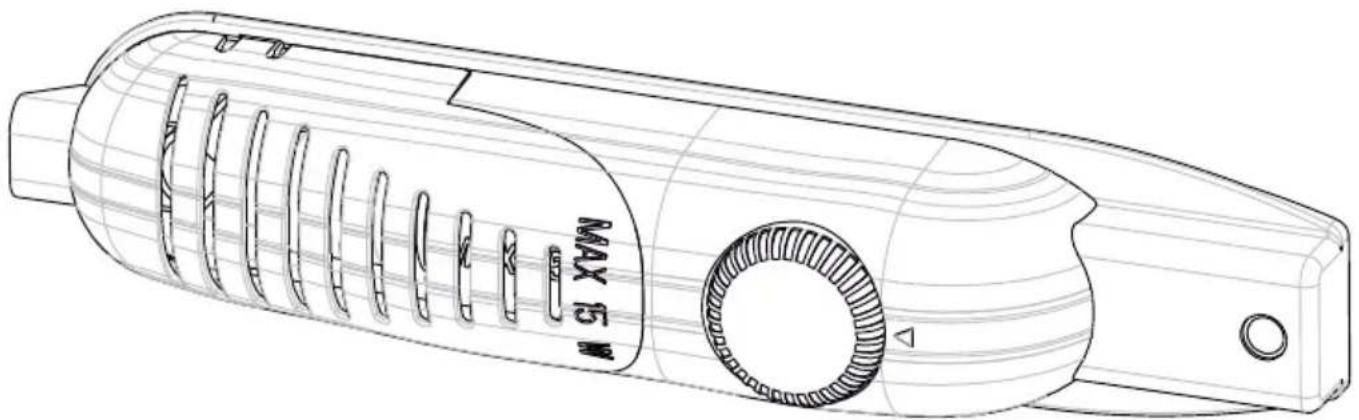

Instelling van de thermostaat

- De thermostaat regelt automatisch de temperatuur in het koelvak. Wanneer u aan de knop draait van <1> tot <5> kunt u de temperatuur verlagen.

- De <•> positie geeft aan dat de thermostaat gesloten is en het apparaat zal niet afkoelen.

- Als u etenswaren voor een korte periode wilt bewaren in het koelvak kunt u de knop tussen het minimum en medium stand draaien (1-3).

- Als u etenswaren voor een lange periode wilt bewaren in het koelvak kunt u de knop op medium draaien.(3-4)

- Opgemerkt: De omgevingstemperatuur, de temperatuur van vers opgeslagen etenswaren en hoe vaak u de deur opent, beïnvloeden de temperatuur in het koelvak. Indien vereist, kunt u de temperatuurinstelling wijzigen.

- Wanneer u het apparaat de eerste maal inschakelt, voor een geschikte koeling, moet u het apparaat 24 ononderbroken laten werken tot het afgekoeld is tot de gewenste temperatuur.

- Tijdens deze periode mag u de deur niet te vaak openen en niet te veel etenswaren in het apparaat plaatsen.

- Als de stekker van het apparaat uit het stopcontact is verwijderd moet u het minimum 5 minuten laten rusten voor u het opnieuw start of de stekker opnieuw in steekt om schade aan de compressor te vermijden.

- Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen een bereik van 16°C – 32°C.

DEEL 3. SCHOONMAKEN EN ONDERHOUD

- U moet de stekker van de koelkast uit het stopcontact verwijderen voor u begint schoon te maken.

- Niet wassen door water op het apparaat te gieten.

- U kunt de binnen- en buitenzijde afnemen met een zachte doek of een spons met een warm zeepsopje.

- Verwijder de individuele onderdelen en maak schoon met een warm zeepsopje. Niet wassen in de wasmachine.

- Nooit ontvlambare, explosieve of corrosieve materialen zoals verdunners, gassen, zuren gebruiken om schoon te maken.

- U moet de condensator minimum twee maal per jaar schoonmaken met een borstel om energie te besparen en de productiviteit te verhogen.

- Zorg ervoor dat de koelkast losgekoppeld is tijdens het schoonmaken.

- Het koelkast compartiment ontdooit volledig automatisch; het ontdooide water wordt opgevangen in het verdampbakje en verdampt dan automatisch.

- Het verd ampin gsbakje en de dooiwater draineeropening moeten regelmatig schoongemaakt worden met draineer ontstopper om te vermijden dat water blijft staan op de bodem van de koelkast in plaats van weg te stromen.

- U kunt ook een half glas water in de draineeropening gieten om deze opening schoon te maken.

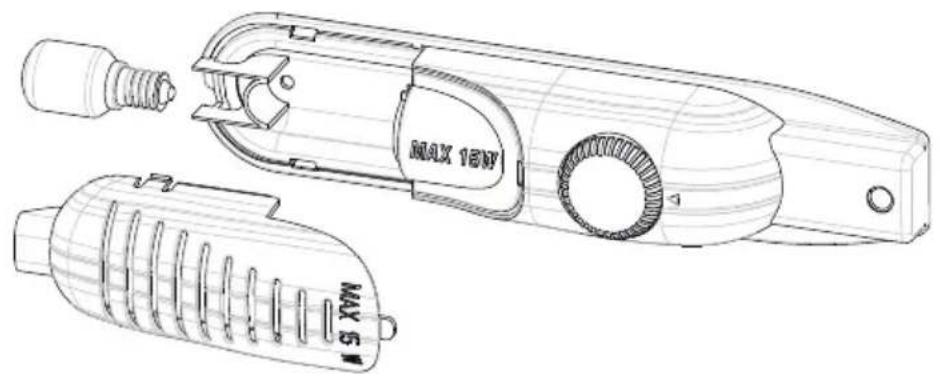

De lamp vervangen

MAX 18W MAX 65

Om de lamp in het vries- en koelvak te vervangen;

1- Ontkoppel uw koelkast.

2- Verwijder het deksel van de kast van de haken met een schroevendraaier.

3- Vervang met een lamp van maximum 15 Watt.

4- Installeer het deksel opnieuw.

5- wacht 5 minuten voor u opnieuw inschakelt en plaats de thermostaat opnieuw in de oorspronkelijke stand.

Vervangen van ledverlichting

Indien uw koelkast voorzien is van ledverlichting dient u contact op te nemen met de helpdesk. Deze mag namelijk uitsluitend worden vervangen door erkend personeel.

DEEL 4. VERZENDING EN VERPLAATSEN

• U moet de oorspronkelijke verpakking en het schuim bewaren voor het transport (optioneel).
• U moet uw koelkast bevestigen met een dikke verpakking, banden of sterke touwen en u moet de instructies volgen met betrekking tot het transport op de verpakking.
• Verwijder de bewegende delen (laden, accessoires, groentenlade, etc.) of bevestig ze in de koelkast tegen schokken met banden om ze te positioneren en transporteren.

Houd uw koelkast rechtop.

Als de koelkast niet correct werkt, kan het een klein probleem zijn. Controleer het volgende voor u een elektricien belt om tijd en geld te besparen.

Wat kunt u doen als de koelkast niet werkt: Controleer:

• Er is geen stroom.
• De algemene stroomschakelaar bij u thuis is uitgeschakeld.
• De thermostaat staat op °
• Het stopcontact heeft onvoldoende vermogen. Om dit te controleren, kunt u een ander apparaat invoeren waarvan u weet dat het werkt in hetzelfde stopcontact.

Wat kunt u doen als het apparaat niet correct werkt: Controleer:

• U hebt het apparaat niet te vol hebt geladen.
• De deuren volledig gesloten zijn.
• Er geen stof aanwezig is op de condensator.
• Er voldoende vrije ruimte is aan de zijkanten en de achterzijde.

Als u lawaai hoort:

Het koelgas dat in het koelcircuit stroom kan een licht geruis veroorzaken (borreland geluid), zelfs als de compressor niet werkt. Maak u geen zorgen, dit is volledig normaal. Als u andere geluiden hoort, controleert u of:

• Of het apparaat correct genivelleerd is.
• Niets de achterzijde raakt.
• Het apparaat trilt.

Als er water aanwezig is in de bodem van de koelkast:

Controleer:

De draineeropening voor het dooiwater niet verstopt is (gebruik draineer ontstopper om de opening schoon te maken).

Als u koelkast onvoldoende afkoelt;

Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficiëntie van de koeling.

Klimaatklasse O	mgevingstemperatuur C°
T	Tussen 16 en 43. C°
ST	Tussen 16 en 38. C°
N	Tussen 16 en 32. C°
SN	Tussen 10 en 32. C°

Aanbevelingen

• Om de ruimte te vergroten en het uiterlijk te verbeteren, is de "koelsectie" van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand.
• Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden). Schakel de thermostaat op “•”. Ontdooi en reinig de koelkast met de deur open om schimmel en onaangename geuren te vermijden.

Tips om energie te besparen

1- Installeer het toestel in een koele, goed geventileerde kamer, maar niet in direct zonlicht en niet in de buurt van een warmtebron (radiator, fornuis, etc...). In dit geval moet u een isolerende plaat installeren.
2- Laat warme etenswaren en dranken afkoelen buiten het toestel.
3- Als u drank en soep in de koelkast plaatst, moet u ze afdekken. Zo niet, verhoogt de vochtigheid in het toestel. Dit veroorzaakt een langere werkingsduur. Het afdekken van drank en soep helpt ook geurtjes en smaak beter te bewaren.
4- Wanneer u etenswaren en drank in de koelkast plaatst, moet u de deur zo kort mogelijk openen.
5- Houd de deksels van compartimenten met een verschillende temperatuur afgesloten. (groentevak, koeler, etc...).
6- De pakking van de deur moet schoon en flexibel zijn. Vervang de pakkingen indien ze slijtage vertonen.

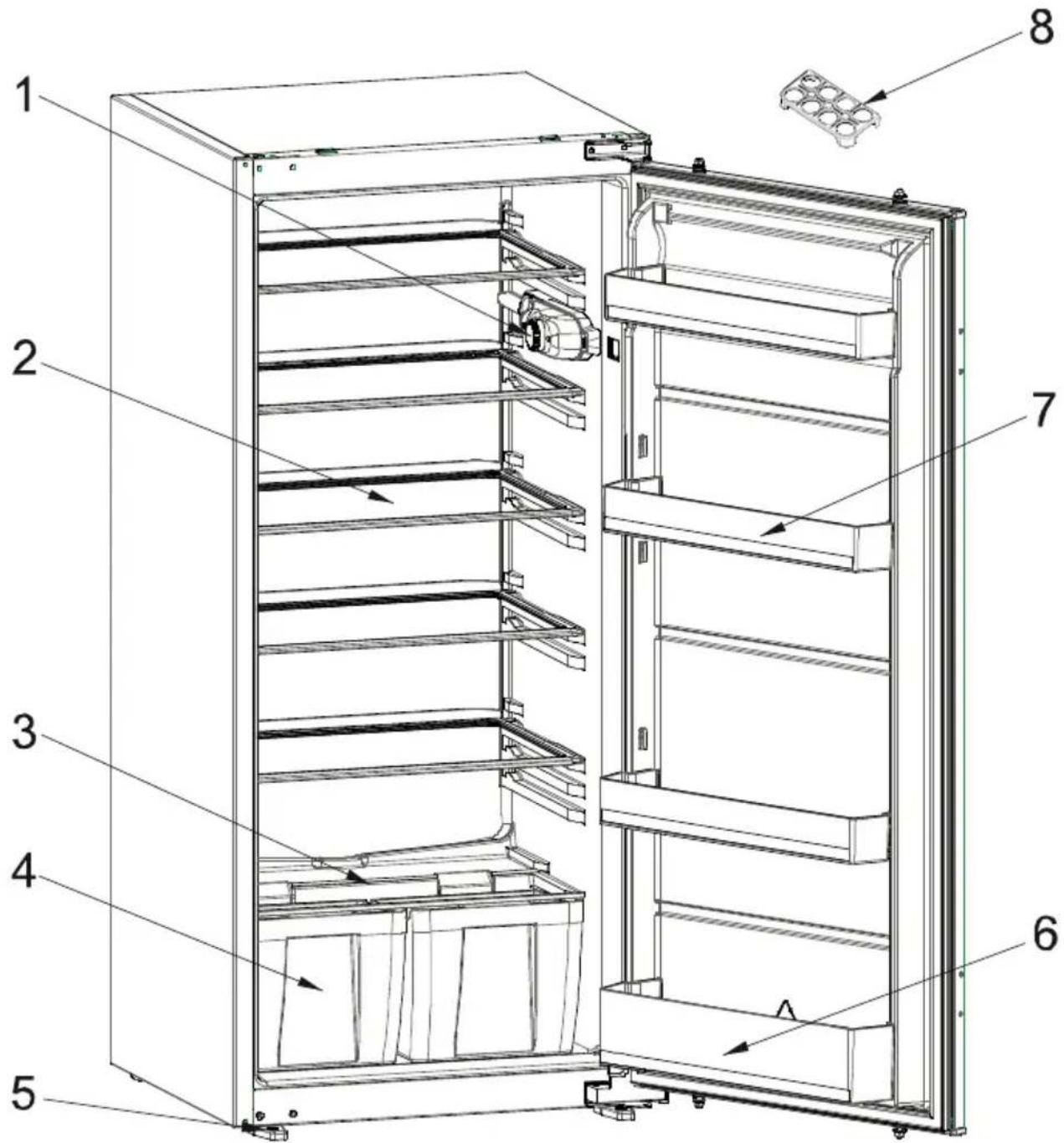

DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN

Deze presentatie dient voor informatieve doeleinden over de onderdelen van het apparaat. Onderdelen kunnen verschillen naargelang het model van het apparaat.

1) Thermostaatkastje

2) Koelkast lade

2) Groentenlade deksel (Veiligheidsglas*)

4) Groentenlade

5)Voetjes

6) Flessenplank

7) Middenrekje

8) Eierrekje

Product deel lijst

Merk / Model	VESTEL
	Koelkast
Koelkastplank	5
Groentelade	2
Deurladen	4
Eihouder	1
Ijslade	-
Handleiding/ Installatie-Instructies	Ja
Warranty documents	Ja

Product fiche

Merk	VESTEL
Model	VEKS4025
Productcategorie	1 (Koelkast)
Energieklasse	A+
Jaarlijks energieverbruik *	126 kWh / jaar
Totaal brutovolume	206 l
Totaal nettovolume	204 l
Koelkast brutovolume	206l
Koelkast nettovolume	204 l
Diepvriezer brutovolume	- l
Diepvriezer nettovolume	- l
Ster klassering	-
Koelingsysteem	Statisch
Duur temperatuurverhoging (-18°C) - (-9°C)	-
Vriesvermogen	-
Klimaatklasse **	N (16°C - 32°C)
Geluidsemissie	39 dB(A)

* Energieverbruik van 126 kWh per jaar, berekend op basis van de resultaten na 24 uur onder normale testvoorwaarden. Reëel energieverbruik hangt af van de voorwaarden waaronder het apparaat wordt gebruikt en waar het wordt geplaatst.
** Dit apparaat is ontworpen voor gebruik bij een omgevingstemperatuur binnen een bereik van 16°C - 32°C.

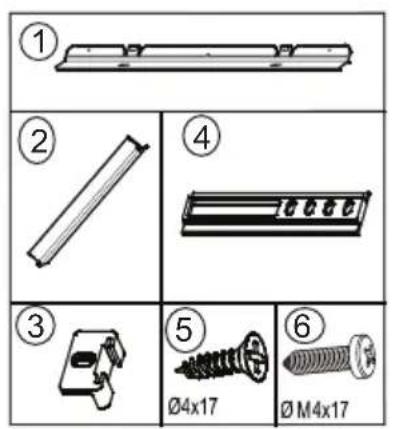

Installatie instructies sleepdeurmontage

! Lees voor u met de installatie begint zorgvuldig deze installatie instructies.
! Plaats de koelkast alleen in een stabiel keuken meubel met voldoende ventilatie voorzieningen. (fig.B en fig.C)
! Wijzig indien noodzakelijk de draairichting van de deur volgens de instructies.
i = 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11
2. Afdeklijst plaatsen en vastschroeven met schroeven ^6 (fig.D).
3. De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast / vrieskast eenvoudig kan worden aangesloten na het inbouwen. (fig.B – fig.C)
4. Afdekstrip ^2 vastplakken op de zijwand van de body van de koelkast (aan de openingszijde). (fig.D en E)
5. Schuif de koelkast in het keukenmeubel.
6. Duw de koelkast aan de openingszijde tegen de zijwand van het keukenmeubel en zorg ervoor dat afdekstrip ^2 de kier tussen de koelkast / vrieskast en het keukenmeubel geheel afsluit.
7. Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gelijk komen met de voorkant van het keukenmeubel. (fig.F)
8. Schroef de voetjes vast aan het keukenmeubel met schroeven ^5 . (fig.F)
9. Schroef afdeklijst vast aan het keukenmeubel met schroeven ^4 . (fig.G)
10. Schroef glijders ^3 vast aan koelkast/vrieskast met schroeven ^6 . (fig.H)
11. Open de deur van koelkast 90°.
12. Schuif geleidingsrails ^4 tot de marking in de glijders ^3 . (fig.H)
13. schroef de geleidingsrails ^4 vast aan de keukenmeubel-deur met schroeven ^5 . (fig.H)
14. Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur 1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders^3 . (fig.H).

Een goed sluitende apparaatdeur is een voorwaarde voor een goede werking van de koelkast.

Wijziging openingszijde apparaatdeur

1. Open apparaatdeur ^4 . (fig.J)
2. Démonteer bovenste deurscharnier ^15 . (fig.K)
3. Schroef pen bovenste deurscharnier ^16 los en schroef deze stevig vast aan tegenoverliggende zijde in het bovenste deurscharnier ^15 . (fig.K.a)
4. Plaats pen onderste deurscharnier ^18 aan de andere zijde. (fig.K.b)
5. Plaats afdekdopjes ^17 aan de andere zijde. (fig.K.c)
6. Plaats apparaatdeur ^14 op pen onderste deurscharnier ^18 en steek pen bovenste deurscharnier ^16 in het scharniergaatje in de apparaatdeur ^14 en schroef vervolgens bovenste deur-scharnier ^15 stevig vast.(fig.K)

EG-conformiteitsverklaring

We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

Het apparaat dat u hebt gekocht werd ontworpen voor gebruik bij u thuis en mag uitsluitend bij u thuis en voor de bepaalde doeleinden worden gebruikt. Het is niet geschikt voor commercieel of algemeen gebruik.

De bedieningsinstructies zijn van toepassing op verschillende modellen. U kunt verschillen opmerken lussen deze instructies en uw model.

Afvoeren van uw oude apparaat

Dit symbool op het product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden gebracht naar het geschikte verzamelpunt voor de recyclage van elektrische en elektronische apparatuur. Door de correcte afvalverwerking van dit product helpt u mee aan de voorkoming van potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid, die wel zouden kunnen ontstaan door foutieve afvalverwerking van dit product. Voor meer informatie over de recycling van dit product, kunt u contact opnemen met uw plaatselijk stadskantoor, de afvalservice voor huishoudelijk afval of de winkel waar u dit product hebt aangeschaft.
