Producttype	FM-zender voor iPhone/iPod
Merk	Philips
Model	DLA44000 (TransDock)
Compatibiliteit	iPhone, iPhone 3G, iPod (behalve iPod 3G)
Afmetingen (ongeveer)	10 × 5 × 3 cm
Gewicht (ongeveer)	50 g
Voeding	12-16 V DC, <300 mA (sigarettenaansteker)
FM-frequentiebereik	88,1 tot 107,9 MHz (stap van 0,1 MHz)
Belangrijkste functies	FM-audio-uitzending, iPhone opladen, IntelliTune-technologie, OLED-scherm, 4 programmeerbare presets, mono/stereo modi
Onderhoud en reiniging	Reinig met een droge doek. Gebruik geen vloeistoffen.
Veiligheid	Niet blootstellen aan water of weersinvloeden. Niet demonteren of zelf repareren. Uit de buurt houden van warmtebronnen.
Onderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Neem bij storing contact op met Philips-dienst.
Algemene informatie	Voldoet aan richtlijn R&TTE 1999/5/EG. Klasse II. Gebruik in voertuig.
Garantie	Raadpleeg de website www.philips.com/welcome

Veelgestelde vragen - DLA44000 PHILIPS

Wat moet ik doen als ik ruis of vervorming hoor?

Gebruik de functie IntelliTune om automatisch de beste frequentie te vinden. Stel uw radio in op de weergegeven frequentie. Schakel over naar de Mono-modus om de signaalhelderheid te verbeteren.

Waarom vindt mijn radio alleen bezette zenders tijdens het scannen?

Veel radio's keren standaard terug naar de automatische zoekmodus. Schakel over naar handmatig afstemmen (raadpleeg de handleiding van uw voertuig). Gebruik vervolgens het toetsenbord van uw TransDock om een vrije frequentie te kiezen.

Wat te doen als het geluid verzadigd of vervormd is?

Zorg ervoor dat de gebruikte FM-frequentie in uw omgeving vrij is. Schakel de equalizer (EQ) van uw iPhone uit en stel de lage en hoge tonen van uw radio in op 0. Pas vervolgens aan naar uw voorkeur.

Mijn iPhone laadt niet op wanneer deze is aangesloten op de TransDock.

Controleer of de TransDock goed in de sigarettenaansteker zit en of de kabel correct op de iPhone is aangesloten. Het contact van het voertuig moet aan staan.

Kan de TransDock de accu van mijn auto leegtrekken als deze aangesloten blijft?

Waarschijnlijk niet, maar het wordt aanbevolen om alles los te koppelen als u het voertuig voor langere tijd verlaat. De TransDock verbruikt zelfs uitgeschakeld nog energie.

Kan ik de TransDock gebruiken met andere apparaten dan een iPhone/iPod?

Nee, de TransDock is speciaal ontworpen voor iPhone/iPod via de 30-pins connector. Het is niet compatibel met andere apparaten.

Hoe reset ik de TransDock naar de fabrieksinstellingen?

Houd het toetsenbord ingedrukt tot 'Param' knippert. Draai om 'Init param' te selecteren en druk op om te bevestigen. Bevestig opnieuw om te resetten.

Hoe stel ik handmatig een FM-frequentie in?

Draai het toetsenbord naar rechts om de frequentie te verhogen, naar links om te verlagen. U kunt ook de opgeslagen presets gebruiken (P1 tot P4).

Hoe sla ik een vooraf ingesteld station op?

Stel de gewenste frequentie in, houd het toetsenbord lang ingedrukt om het menu te openen, selecteer 'Stock prérég', kies een locatie (P1 tot P4) en bevestig.

Wat te doen als het OLED-scherm niet aangaat?

Controleer de stroomvoorziening (sigarettenaansteker). De TransDock kan in de slaapstand staan. Druk kort op het toetsenbord om hem te activeren. Als er niets gebeurt, controleer dan de zekering van de aansluiting.

GEBRUIKSAANWIJZING DLA44000 PHILIPS

Belangrijke informatie 60
Uw Philips TransDock micro 61
Wat zit er in de doos 62
Starten 63
Gebruik van de Philips TransDock micro 64
Instellingen en functies 65
De beste geluidskwaliteit verkrijgen 67
Garantie en service 68
Technische gegevens 68
Veelgestelde vragen 69
EG-declaratie van conformiteit 70

Belangrijke informatie

Neem de tijd om deze handleiding te lezen voordat u uw Philips TransDock micro (DLA44000/10) gebruikt. Er staat belangrijke informatie over de bediening van uw Philips TransDock micro DLA44000/10.

Alle rechten voorbehouden. Gehele of gedeeltelijke reproductie zonder de schriftelijke toestemming van de copyright eigenaar is verboden. Handelsmerken zijn het eigendom van Koninklijke Philips N.V. of van hun respectieve eigenaars. iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.

Philips Consumer Electronics, BG P&A, verklaart hierbij dat deze DLA44000/10 voldoet aan de noodzakelijke eisen en overige relevante voorzieningen van Richtlijn 1999/5/EC.

Opmerking:

De beperkende drempel voor audio input is maximaal 180 mVSS

Weggooien van uw oude product:

Uw product is ontworpen en gefabriceerd met materialen en componenten van hoge kwaliteit die gerecycled en opnieuw gebruikt kunnen worden.

WEEE-logo: Als dit doorgekruisde symbool voor vuil-nisbak met wielen toegevoegd is aan een product, betekent dit dat het product onder de Europese

richtlijn 2002/96/EC valt.

Stel uzelf op de hoogte van het plaatselijke systeem voor het gescheiden ophalen van elektrische en elektronische producten.

Waarschuwingen

• Stel het product niet bloot aan regen of water.
• Bewaar buiten het zonlicht om warmteopbouw te voorkomen.
  • Haal niet uit elkaar of repareer niet.
• Houd uit de buurt van hoogspanningsapparaten.

Breng het pakket naar uw lokale recyclingsdienst.

Uw Philips TransDock micro

Gefeliciteerd met uw aankoop en welkom bij Philips!

Om het maximale voordeel te halen uit de ondersteuning die Philips aanbiedt, registreer uw product op www.philips.com/welcome.

Productoverzicht

Uw Philips TransDock micro (DLA44000/10) is een FM-transmitter die uw iPhone-audio naar de FM-radio in uw auto zendt, terwijl uw iPhone tegelijkertijd opgeladen wordt. Deze FM-transmitter bezit IntelliTune™ technologie die de ether scant en automatisch de beste zendstations zoekt.

Bovendien bezit uw Philips TransDock micro een unieke interface met afstemknop die een eenvoudige en intuitieve manier biedt voor het afstellen van de instellingen en frequenties van uw FM-transmitter. Uw Philips TransDock micro wordt tevens geleverd met de capaciteit om vooraf geselecteerde stations in te stellen voor de frequenties die u het meest gebruikt.

Philips biedt een gehele lijn producten aan om uw iPhone-ervaring uit te breiden.

Producthoogtepunten

• Speelt iPhone-audio via de stereo van uw auto
• Laadt uw iPhone op
• IntelliTune technologie zoekt het beste station voor het uitzenden van uw iPhone-audio
• Eenvoudige en intuitieve interface met afstemknop
• Regelbaar OLED-display
  • Vier programmeerbare voorselecties
  • Monaurale en stereo luistermodi

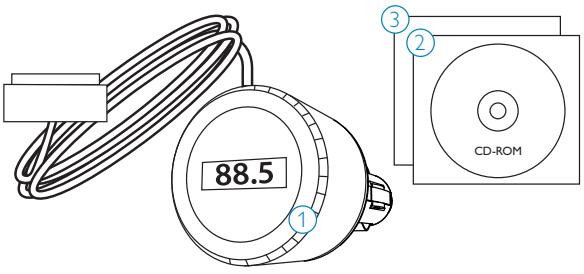

Wat zit er in de doos

Bevat

1. TransDock micro DLA44000/10
2. CD-ROM handleiding
3. Beknopte starthandleiding

88.5 ① ③ ② CD-ROM

Wat u ook nodig heeft

1. iPhone
2. FM autostereo
3. 12 V vermogensuitgang in auto

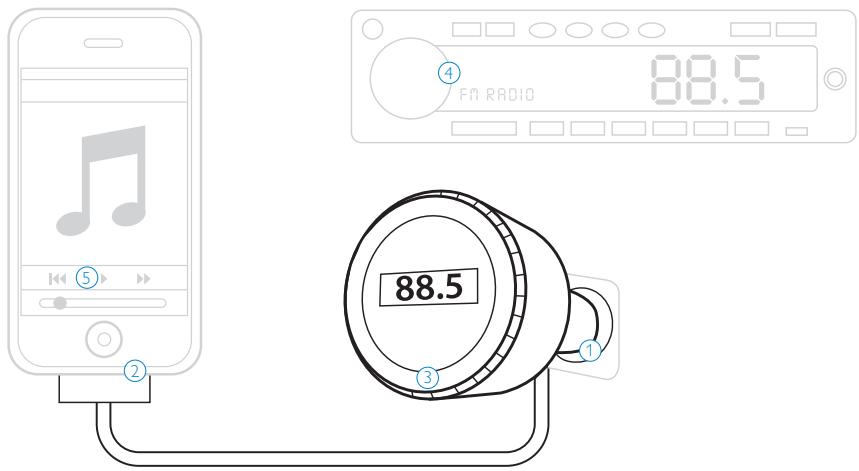

! Belangrijk: Lees de veiligheidsvoorzorgsmaatregelen op pagina 60 zorgvuldig door voordat u uw Philips TransDock micro aansluit. Deze sectie helpt u als u uw Philips TransDock micro voor de eerste maal installeert.

1. Steek uw Philips TransDock micro in de vermogen-suitgang van uw auto.
2. Sluit uw iPhone aan op uw Philips TransDock micro door het verbindingssnoer in de iPhone dock connector te doen. Uw iPhone begint nu met opladen als uw auto ingeschakeld is.

Opmerking: Uw iPhone pauzeert automatisch het afspelen wanneer uw Philips TransDock micro uitgeschakeld wordt.

1. Druk op de afstemknop op uw TransDock micro om Intellitune te activeren. IntelliTune zoekt automatisch de optimale frequentie om uw iPhone via de FM-stereo van uw auto af te spelen.
2. Stem de FM-radio van uw auto af op de frequentie die weergegeven wordt op uw Philips TransDock micro.
3. Klik op "Play" op uw iPhone om te genieten van uw muziek via de FM-radio van uw auto.

88.5 4 FA RADIO 88.5 3

Gebruik van de Philips TransDock micro

Gedetailleerde instructies

1. Schakel uw autoradio in en stel deze af op de FM-radiomodus.
2. Steek uw Philips TransDock micro in de vermogen-suitgang van uw auto.

Opmerking: Tevens kunt u de hoek van uw TransDock micro een beetje wijzigen door de bovenkant van de afstemknop omhoog of omlaag te laten hellen. Zie onderstaande tekening.

1. Steek het verbindingssnoer in de iPhone dock connector.
2. Om de IntelliTune functie van uw Philips TransDock micro te activeren drukt u op de afstemknop. Uw Philips TransDock micro geeft het woord IntelliTune weer terwijl naar de optimale frequentie gezocht wordt. Dit dient slechts een paar seconden in beslag te nemen. Zodra het zoeken voltooid is, draagt de display u op uw radio af te stemmen op de door IntelliTune gevonden frequentie.
3. Laat het FM-station op uw radio overeenkomen met de bijbehorende, op de display van uw TransDock micro weergegeven FM-frequentie. Klik op "Play" op

uw iPhone om te genieten van uw muziek via de FM-radio van uw auto.

1. Om het totale volume van uw muziek te regelen terwijl u uw Philips TransDock micro gebruikt, maakt u gebruik van de volumeregeling van uw autoradio, niet van de iPhone volume.

Uw Philips TransDock micro in- en uitschakelen

Uw Philips TransDock micro gaat automatisch uit en aan met uw auto.

Om uw Philips TransDock micro handmatig uit en aan te doen terwijl uw autovermogen is ingeschakeld, drukt u op de afstemknop en houdt die gedurende ongeveer 5 seconden vast.

Zoeken van vacante radiofrequenties met Intelli-Tune

Om een vacante frequentie met behulp van IntelliTune te zoeken:

1. Druk op de afstemknop van uw Philips TransDock micro. Dit activeert het zoeken door IntelliTune.Terwijl er gezocht wordt, verschijnt het woord IntelliTune op de display van uw TransDock micro.
2. Zodra IntelliTune een vacante frequentie heeft gevonden, verschijnt "Radio op XXX.X afstemmen". Stem uw FM-radio vervolgens op dat station af en begin te genieten van uw iPhone muziek via uw autostereo.

Manueel zoeken van vacante radiofrequenties

Uw Philips TransDock micro biedt u ook de mogelijkheid de transmitter handmatig af te stemmen op de gewenste FM-frequencies. Draai de afstemknop van uw Philips TransDock micro naar rechts om af te stemmen op hogere stations en naar links om af te stemmen op lagere stations.

Tips voor het handmatig zoeken van een vacant station:

• Vergewis u ervan het gehele spectrum van FM-frequencies te doorzoeken.
• Als tijdens het scannen/zoeken op uw autoradio uw tuner stopt op 101 en vervolgens naar 103 overspringt, zoek dan in de 102-frequencies naar vacante stations.
• Probeer af te stemmen op een sterk station en ga vervolgens twee frequenties omlaag – bijvoorbeeld van 103,5 naar 103,1. Op deze manier kunt u vaak vacante frequenties tegenkomen.

Opmerking: Als deze frequentie bezet is, scan dan naar het volgende station en probeer nogmaals.

Instellingen en functies

Om het instellingenmenu binnen te gaan drukt u op de afstemknop van uw Philips TransDock micro en houdt die vast totdat op de display "Instellingen" knippert. Draai vervolgens aan de afstemknop om door de verschillende instellingen te scrollen en druk op de afstemknop om de door u gewenste instelling binnen te gaan. Draai de afstemknop naar rechts of links om de gekozen instellingsopties te bekijken en druk vervolgens op de afstemknop om uw selectie te bevestigen. Zodra u uw selectie hebt gemaakt, keert u terug naar het instellingenmenu. Druk op de middenknop om het instellingenmenu te verlaten.

Opmerking: Uw Philips TransDock micro verlaat het instellingenmenu automatisch na een paar seconden inactiviteit.

Opslaan van voorselecties (Preset Store)

Opslaan van voorselectie (Preset Store) biedt u de mogelijkheid tot maximaal vier voorgeselecteerde stations op te slaan. De standaard voorselecties zijn 88,1,94,9,100,9 en 107,9.

Volg deze eenvoudige stappen om uw voorgeselecteerde stations op te slaan:

1. Stem met de afstemknop uw Philips TransDock micro af op het station dat u graag wilt instellen – naar rechts draaiend om op hogere stations af te stemmen en naar links om op lagere stations af te stemmen.
2. Druk op de afstemknop en houd die vast om het instellingenmenu binnen te gaan.

3. Zodra u in het instellingenmenu bent, scrolt u naar Preset Store en drukt op de afstemknop om deze optie te selecteren. Vervolgens scrolt u naar en selecteert u het voorgeselecteerde nummer (SET 1, SET 2, SET 3 of SET 4) en drukt u om dit te selecteren.

4. Herhaal stappen 1-3 om de resterende voorselecties op te slaan.

Opmerking: Uw nieuwe voorselectie schakelt de laatst opgeslagen voorselectie uit, dit is inclusief de standaard voorselecties.

Voorsel modus. (Preset Mode)

De voorselectiemodus (Preset Mode) biedt u de optie op manuele wijze door uw voorselecties te scrollen.

Volg deze eenvoudige stappen om de voorselec- tiemodus in te schakelen:

1. Druk op de afstemknop en houd die vast om het instellingenmenu binnen te gaan.

2. Scrol naar Preset Mode en druk op de afstemknop om deze te selecteren. Kies vervolgens Preset Mode On (voorsel.modus ingeschakeld) en druk om deze te selecteren. Nu kunt u in manuele modus langs de vier voorselecties scrollen (P1, P2, P3, P4).

3. Laat uw Philips TransDock micro op de gewenste voorselectie staan en stem uw radio af op de bijbehorende frequentie om te beginnen met uitzenden.

Geluidsniveau (Audio Level)

Geluidsniveau (Audio Level) biedt u de optie het volumeniveau te selecteren dat past bij uw desbetreffende audio. Draai de afstemknop rechtsom of linksom om te selecteren uit: Laag, Medium of Hoog.

Luistermodus (Listening Mode)

Luistermodus (Listening Mode) biedt u de mogelijkheid te kiezen tussen Mono en Stereo. Uw Philips TransDock micro staat standaard op Mono ingesteld ten behoeve van een optimale transmitter-prestatie. Om meer te weten te komen over de luistermodus, lees De beste geluidskwaliteit verkrijgen.

Helderheidstijd (Brightness Time)

Helderheidstijd (Brightness Time) biedt u de mogelijkheid de tijdsperiode te wijzigen die het weergavescherm van uw Philips TransDock micro actief blijft. Scrol om een van de volgende te selecteren: Altijd aan, 2 seconden, 5 seconden, 10 seconden, 15 seconden of 20 seconden.

Helderheidsniveau (Brightness Level) regelt de helderheid van de OLED-display terwijl uw Philips TransDock micro actief is. Om de helderheid aan te passen, draai de afstemknop rechtsom voor meer intensiteit en linksom voor minder intensiteit.

Dimniveau (Dim Level)

Dimniveau (Dim Level) regelt de helderheid van de OLED-display terwijl uw Philips TransDock micro inactief is. Draai de afstemknop rechtsom voor meer intensiteit en linksom voor minder intensiteit of helemaal uit.

Instel. resetten (Reset Settings)

Instellingen resetten (Reset Settings) biedt u de mogelijkheid terug te keren naar de fabrieksinstellingen. Om dit te doen drukt u op de afstemknop wanneer Reset Settings geselecteerd is. Uw Philips TransDock micro zal u vragen of u er zeker van bent dat u uw instellingen wilt resetten. Druk eenmaal op de afstemknop om te accepteren, of draai rechts- of linksom om terug te gaan naar het instellingenmenu.

De beste geluidskwaliteit verkrijgen

• Maak gebruik van IntelliTune om automatisch naar de optimale frequentie te zoeken om uw iPhone via de FM-radio van uw auto af te spelen. Stem de FM-radio van uw auto vervolgens af op de frequentie die weergegeven wordt op uw Philips TransDock micro.
• Kies tussen Mono en Stereo in de luistermodus (Listening Mode): Mono zorgt voor een veel betere transmitter-prestatie, terwijl Stereo voor de beste muzikale geluidsprestatie zorgt.

Opmerking: Als geruis of storingen toenemen, schakel over op Mono voor de best mogelijke transmitter-prestatie.

- Teneinde de beste startprestatie van uw Philips Trans-Dock micro te verkrijgen, is het belangrijk dat u uw iPhone EQ op UIT zet en de regelaars van de lage en hoge tonen van uw auto op 0 instelt. Daarna kunt u gaan experimenteren met het toevoegen van lage en hoge tonen naar het door u gewenste niveau.

Garantie en service

Voor informatie over het product en garantie, bezoek

http://www.philips.com/welcome

Technische gegevens

Compatibiliteit

iPhone

iPhone 3G

Alle 'dockbare' iPods (exclusief de 3G iPod)

FM-transmitter

Modulatie: FM-stereo

Standaard voorgeselecteerde frequenties (MHz): 88,1, 94,9, 100,9 en 107,9

Frequentiebijstelling: 0,1 MHz per stap

Frequentierespons: 20 Hz \~ 15 KHz

Frequentiebereik: van 88,1-107,9

Afstemming

Digital geregelde kristaloscillator

Connector

30 pins iPhone Dock verbindungssnoer: Lengte 120 cm

Vermogen

Invoerspanning: 12-16 VDC

Invoerstroom: <300 mA @ DC12V\~16V

Display

OLED-display

Veelgestelde vragen

Hier vindt u de meest veelgestelde vragen en antwoorden over uw PhilipsTransDock micro.

Om uw garantie geldig te houden, herstel nooit zelf het product. Als u problemen ervaart bij het gebruiken van uw TransDock micro, controleer de volgende punten alvorens u contact opneemt met Philips. Als het probleem onopgelost blijft, ga naar de Philips website www.philips.com/welcome. Als u contact opneemt met Philips, zorg ervoor dat u uw Philips TransDock micro in de buurt heeft en het modelnummer en serienummer beschikbaar zijn.

Wat moet ik doen als ik geruis of storingen hoor tijdens het afspelen van mijn muziek?

Gebruik IntelliTune om automatisch naar de optimale frequentie te zoeken om uw iPhone via de FM-stereo van uw auto af te spelen. Stem de FM-stereo van uw auto vervolgens af op de frequentie die weergegeven wordt op uw PhilipsTransDock micro.

Opmerking: Probeer ook de luistermodus op Mono te zetten, wat de helderheid van het signaal van uw Philips TransDock micro zal verbeteren.

Wat moet ik doen als mijn radio alleen naar bezette FM-stations scant/zoekt?

Veel autoradio's worden voor de afstemming standaard ingesteld op de scan-/zoekmodus, waarna ze automatisch op een radiostation afgestemd worden. De meeste van deze radio's kunnen overgeschakeld worden op handmatige afstemming (raadpleeg uw auto- of radiohandleiding over hoe dit gedaan wordt)

Wat moet ik doen als mijn muziek overdreven en verstoord klinkt?

Vergewis u ervan dat het FM-station dat u gebruikt nog steeds onbezet is terwijl u door verschillende gebieden rijdt. FM-signalen kunnen een ongebruikte frequentie storen.

Verzeker u ervan dat u uw iPhone EQ op UIT instelt en de regeling van de bas- en hoge tonen op 0 worden gezet. Vervolgens kunt u experimenteren met het to-evoegen van bas en hoge tonen tot uw gewenste niveau.

Mijn iPhone lijkt niet opgeladen te worden wan- neer deze is aangesloten op de Philips TransDock micro?

Controleer of uw Philips TransDock micro goed is aangesloten op de vermogensuitgang van uw auto.

Opmerking: Tevens kunt u controleren of het verbindingssnoer goed op de iPhone dock connector aangesloten is.

Als ik mijn Philips TransDock micro aangesloten laat op de vermogensuitgang van mijn auto, zorgt dit er dan voor dat de accu van de auto leegraakt?

Waarschijnlijk niet, maar het is altijd een goed idee om alle verbindingen te verbreken als u uw auto gedurende een lange periode achterlaat.

Opmerking: Uw Philips TransDock micro gaat door met het onttrekken van vermogen uit de accu van uw auto zolang als er een apparaat aangesloten is.

Kan ik gebruik maken van mijn Philips TransDock micro samen met andere apparaten?

Nee, uw Philips TransDock micro is speciaal ontworpen voor gebruik met een iPhone/iPod.

EG Conformiteitsverklaring

PHILIPS

AQ95-56F-1040

(report No.)

Europese reguleringen:

Dit product is ontworpen, getest en gefabriceerd in overeenstemming met de Europese R&TTE richtlijn 1999/5/EC

Door deze richtlijn op te volgen kan het product in gebruik genomen worden in de volgende toestanden:

Deze uitrusting mag gebruikt worden in de volgende gecontroleerde landen onder licentievrijstelling, Voor gebruiksdetails, raadpleeg uw lokale overheid.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Waarschuwing! Dit is een Klasse II radiofrequentietoestel. Het frequentiebereik 87,5-108,5 is gereserveerd voor andere toepassingen in Frankrijk, Cyprus, Griekenland, Hongarije, lerland, Italië, Letland en Polen. Dit toestel kan geen schadelijke storing veroorzaken tijdens het gebruik ervan. Als er storingen optreden, schakel dan onmiddellijk de transmitter ervan uit. De werkingsfrequenties van dit toestel zijn ingesteld op 88,1-107,9 MHz.
