Typ produktu	Nadajnik FM do iPhone/iPod
Marka	Philips
Model	DLA44000 (TransDock)
Kompatybilność	iPhone, iPhone 3G, iPod (z wyjątkiem iPod 3G)
Wymiary (ok.)	10 × 5 × 3 cm
Waga (ok.)	50 g
Zasilanie	12-16 V DC, <300 mA (gniazdo zapalniczki)
Zakres częstotliwości FM	88,1 – 107,9 MHz (krok 0,1 MHz)
Główne funkcje	Odtwarzanie audio FM, ładowanie iPhone, technologia IntelliTune, wyświetlacz OLED, 4 programowalne presety, tryby mono/stereo
Konserwacja i czyszczenie	Czyścić suchą szmatką. Nie używać płynów.
Bezpieczeństwo	Nie wystawiać na działanie wody lub warunków atmosferycznych. Nie demontować ani nie naprawiać samodzielnie. Chronić przed źródłami ciepła.
Części zamienne i naprawialność	Urządzenie nie jest naprawialne przez użytkownika. W przypadku awarii skontaktuj się z serwisem Philips.
Informacje ogólne	Zgodny z dyrektywą R&TTE 1999/5/WE. Klasa II. Użycie w pojeździe.
Gwarancja	Zobacz stronę www.philips.com/welcome

Często zadawane pytania - DLA44000 PHILIPS

Co zrobić, jeśli słyszę zakłócenia lub zniekształcenia?

Użyj funkcji IntelliTune, aby automatycznie znaleźć najlepszą częstotliwość. Dostrój radio do wyświetlanej częstotliwości. Przełącz w tryb Mono, aby poprawić czystość sygnału.

Dlaczego moje radio podczas skanowania znajduje tylko zajęte stacje?

Wiele radioodbiorników domyślnie przechodzi w tryb wyszukiwania automatycznego. Przełącz na manualne strojenie (sprawdź instrukcję pojazdu). Następnie użyj klawiatury TransDock, aby wybrać wolną częstotliwość.

Co zrobić, jeśli dźwięk jest przesterowany lub zniekształcony?

Upewnij się, że używana częstotliwość FM jest wolna w Twojej okolicy. Wyłącz korektor (EQ) w iPhonie i ustaw basy i soprany radia na 0. Następnie dostosuj według preferencji.

Mój iPhone nie ładuje się po podłączeniu do TransDock.

Sprawdź, czy TransDock jest dobrze wciśnięty w gniazdo zapalniczki i czy kabel jest prawidłowo podłączony do iPhone. Zapłon pojazdu musi być włączony.

Czy TransDock może rozładować akumulator samochodu, jeśli pozostanie podłączony?

Prawdopodobnie nie, ale zaleca się odłączenie wszystkiego, jeśli opuszczasz pojazd na dłuższy czas. TransDock pobiera energię nawet po wyłączeniu.

Czy mogę używać TransDock z innymi urządzeniami niż iPhone/iPod?

Nie, TransDock jest specjalnie zaprojektowany dla iPhone/iPod przez złącze 30-pinowe. Nie jest kompatybilny z innymi urządzeniami.

Jak zresetować TransDock do ustawień fabrycznych?

Naciśnij i przytrzymaj klawisz, aż zobaczysz migające 'Param'. Obróć, aby wybrać 'Init param' i naciśnij, aby potwierdzić. Potwierdź ponownie, aby zresetować.

Jak ręcznie ustawić częstotliwość FM?

Obróć klawisz w prawo, aby zwiększyć częstotliwość, w lewo, aby zmniejszyć. Możesz także użyć zapisanych prestów (P1 – P4).

Jak zapisać stację jako preset?

Ustaw żądaną częstotliwość, naciśnij i przytrzymaj klawisz, aby wejść do menu, wybierz 'Stock prérég', wybierz miejsce (P1 – P4), a następnie potwierdź.

Co zrobić, jeśli wyświetlacz OLED się nie włącza?

Sprawdź zasilanie (gniazdo zapalniczki). TransDock może być w trybie czuwania. Krótko naciśnij klawisz, aby go obudzić. Jeśli nic się nie dzieje, sprawdź bezpiecznik gniazda.

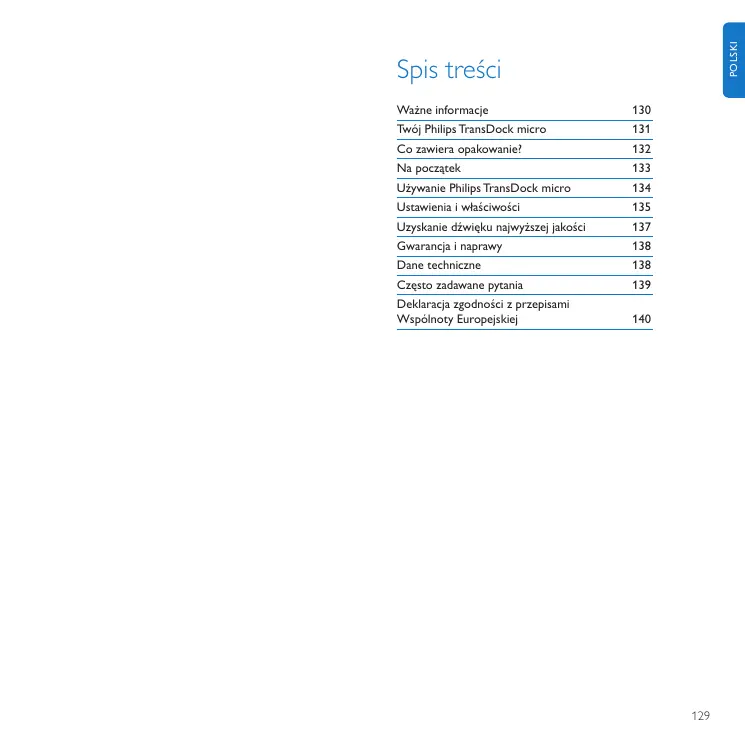

INSTRUKCJA OBSŁUGI DLA44000 PHILIPS

Ważne informacje 130

Twój Philips TransDock micro 131

Co zawiera opakowanie? 132

Na początek 133

Używanie Philips TransDock micro 134

Ustawienia i właściwości 135

Uzyskanie dźwięku najwyższej jakości 137

Gwarancja i naprawy 138

Dane techniczne 138

Często zadawane pytania 139

Deklaracja zgodności z przepisami

Wspólnoty Europejskiej 140

Ważne informacje

Zanim zaczniesz używać swego urządzenia Philips TransDock micro (DLA44000/10), przeczytaj te instrukcje. Zawierają one ważne informacje, w jaki sposób posługiwać się Philips TransDock micro DLA44000/10.

Wszystkie prawa zastrzeżone. Kopiowanie całego dokumentu lub jego części jest wzbronione bez pisemnej zgody właściciela praw. Znaki handlowe są własnością Koninklijke Philips N.V. lub ich poszczególnych właścicieli. iPod jest znakiem handlowym Apple Inc., zarejestrowanym w USA i innych krajach.

Niniejszym Philips, BG P&A oświadcza, że DLA44000/10 po- zostaje w zgodzie z istotnymi wymaganiami oraz innymi stosownymi zasadami Dyrektywy Dyrektywy Wspólnoty Europe-jskiej No. 1999/5/EC.

Uwaga:

Maksymalny ograniczający poziom sygnału wejściowego Audio wynosi 180 mVSS.

Pozbycie się starego urządzenia:

Urządzenie to zostało zaprojektowane i wyprodukowane z materiałów i składników wysokiej jakości, które nadają się do recyklingu i ponownego użycia..

Logo WEEE: Umieszczenie tego symbolu przedstawiającego przekreślony pojemnik na kółkach oznacza, że produkt ten podlega zasadom zawartym w Europejskiej Dyrektywie 2002/96/EC.

Prosimy zasięgnąć informacji o zbieraniu osobno przeznaczonych do wyrzucenia produktów elektrycznych i elektronicznych w Pana/Pani rejonie.

Ostrzeżenia

• Nie należy poddawać produktu działaniu deszczu lub wody.
• Nie należy trzymać na słońcu, aby nie dopuścić do akumulacji ciepła.
• Nie należy rozkładać ani reperować.
• Należy trzymać z dala od urządzeń wysokiego napięcia.

Prosimy o zabranie opakowania do miejscowego punktu recyklingu.

Twój Philips TransDock micro

Gratulujemy zakupu i witamy w firmie Philips!

Aby w pełni skorzystać z pomocy oferowanej przez firmę Philips, prosimy zarejestrować swój produkt w witrynie pod adresem www.philips.com/welcome.

Ogólne informacje o urządzeniu

Twój Philips TransDock micro (DLA44000/10) jest przekaźnikiem FM, który przekazuje sygnały z audio iPhone do radia FM w Twym samochodzie i jednocześnie ładuje iPhone. Ten przekaźnik FM wyposażony jest w technologię IntelliTune™, która skanuje fale powietrzne i automatycznie wynajduje stacje najlepiej nadające się do transmisji.

Philips TransDock micro posiada ponadto unikalny interfejs w formie tarczy, który pozwala w sposób prosty i oparty na intuicji na dostosowanie ustawień i częstotliwości Twego przekaźnika. Philips TransDock micro daje także możliwość zaprogramowania stacji nadających na częstotliwościach najczęściej przez Ciebie używanych.

Philips oferuje cały szereg wyrobów, które przyczyniają się do wzbudzenia przyjemnych doznań w trakcie słuchania iPhone.

Najważniejsze cechy wyrobu

• Odtwarza audio iPhone za pośrednictwem Twego stereofonicznego odbiornika radiowego
• Ładuje iPhone
• Technologia IntelliTune automatycznie znajduje stację najlepiej nadającą się do transmisji audio iPhone
• Prosty i intuicyjny interfejs oparty na tarczy
• Wyświetlanie OLED, które można regulować
• Cztery możliwości programowania ustawień
  • Monoficzny i stereofoniczny odbiór

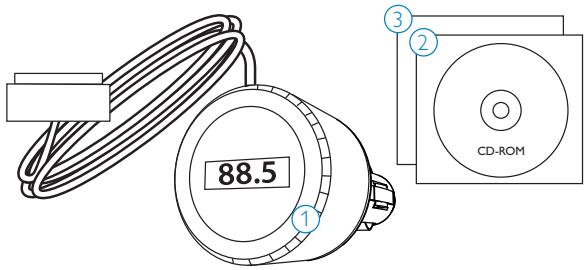

Co zawiera opakowanie

Zawiera

1. TransDock micro DLA44000/10
2. Podręcznik CD-ROM
3. Skrócona instrukcja

88.5 ① ③ ② CD-ROM

Dodatkowo potrzebne będą

1. iPhone
2. Stereofoniczne samochodowe radio FM
3. Zasilające 12 V gniazdko

! Ważne: Przed podłączeniem Philips TransDock micro prosimy o uważne zapoznanie się ze środkami ostrożności opisanymi na stronie 130. Ta część pomoże Ci w zainstalowaniu po raz pierwszy swego Philips TransDock micro.

1. Włącz Philips TransDock micro do gniazdka zasilającego.
2. Podłącz iPhone do Philips TransDock micro przez umieszczenie przewodu łączącego w stacji dokującej iPhone. Przy włączonym samochodzie rozpocznie się ładowanie iPhone.

Uwaga: YJeśli podczas odtwarzania przerwany zostanie dopływ prądu do Philips TransDock micro, iPhone automatycznie zatrzyma się.

1. Przyciśnij tarczę na TransDock micro w celu aktywowania Intellitune. IntelliTune automatycznie odnajdzie częstotliwość najbardziej nadającą się do transmisji z iPhone za pośrednictwem stereofonicznego radia FM w samochodzie.
2. Dostrój radio FM w samochodzie do częstotliwości wyświetlonej na Philips TransDock micro.
3. Kliknij w Play (Graj) iPhone i ciesz się muzyką przekazywaną przez Twe samochodowe radion FM.

Używanie Philips TransDock micro

Dokładne instrukcje

1. Włącz swe radio w samochodzie i nastaw je na tryb FM.
2. Włącz Philips TransDock micro do gniazdka zasilającego w samochodzie.

Uwaga: Kąt nachylenia Philips TransDock micro może być nieco zmieniony przez przechylenie głowicy tarczy w dół lub w górę. Prosimy o obejrzenie rysunku poniżej.

1. Umieść przewód łączący w stacji dokującej iPhone.
2. Przyciśnij tarczę na TransDock micro w celu aktywowania Intellitune. Podczas wyszukiwania Intellitune wyświetli Po zakończeniu wyszukiwania, wyświetlone zostanie polecenie dostrojenia radia do częstotliwości znalezionej przez IntelliTune.

3. Dostrój radio FM w samochodzie do częstotliwości wyświetlonej na Philips TransDock micro. Kliknij w Play (Graj) na iPhone i ciesz się muzyką słuchaną przez radio FM w Twoim samochodzie.

4. Przy słuchaniu Philips TransDock micro regulowanie głośności muzyki odbywa się przy użyciu regulacji głośności radia, a nie iPhone.

Włączanie i wyłączanie Philips TransDock micro przy włączonym samochodzie

Philips TransDock micro włącza się i wyłącza równocześnie z samochodem.

To mW celu ręcznego włączania i wyłączania w czasie biegu samchodu należy przycisnąć tarczę przez około 5 sekund.

Wyszukiwanie wolnej częstotliwości przy pomocy IntelliTune

Aby znaleźć wolną częstotliwość przy pomocy Intelli-Tune:

1. Przyciśnij tarczę na Philips TransDock micro. Spowoduje to aktywowanie poszukiwania przez IntelliTune. Podczas wyszukiwania na TransDock micro zostanie wyświetlone słowo IntelliTune.
2. Kiedy IntelliTune znajdzie wolną częstotliwość, pojawi się napis „Nastaw radio na częstotliwość XXX.X”. Wówcza nastaw radio FM radio na tę stację i raduj się muzyką z iPhone transmitowaną przez radio stereo.

Ręczne wyszukiwanie wolnych częstotliwości w radio

88.5

Możliwe jest ręczne dostrajanie Philips TransDock micro do żądanych częstotliwości FM. Obróć tarczę Philips TransDock micro w prawo, jeśli chcesz znaleźć stacje wyższe i w lewo, jeśli chcesz znaleźć stacje niższe.

Wskazówki do ręcznego wyszukiwania wolnych stacji:

• Upewnij się, że przeszukujesz cały zakres częstotliwości FM.
• Jeśli używasz funkcji scan/seek (skanuj/szukaj) w radiu w Twym samochodzie i dostrajacz zatrzyma się na 101, a potem przeskoczy103, sprawdź czy na częstotliwości 102 znajdują się wolne stacje.
• Postaraj się znaleźć silną stację, potem cofnij się of dwie frekwencje – np. ze 103,5 do 103,1. Niejednokrotnie można w ten sposób znaleźć wolne częstotliwości.

Uwaga: Jeśli ta częstotliwość jest zajęta, przejdź do następnej frekwencji i spróbuj jeszcze raz.

Ustawienia i właściwości

Aby przejść do Menu Settings (Ustawienia) przyciśnij tarczę na Philips TransDock micro i przytrzymaj ją do pojawienia się migającego napisu „Settings”. Następnie obróć tarczę, aby przejść przez różne Ustawienia i przyciśnij ją, aby wprowadzić żądane Ustawienie. Obróć tarczę w prawo i w lewo, aby sprawdzić wybrane możliwości Ustawień i przyciścnij, aby potwierdzić wybór. Po dokonaniu wyboru, powrócisz do Menu Ustawienia. Przyciśnij środkowy przycisk, aby wyjść z Menu Ustawienia.

Uwaga: Philips TransDock micro automatycznie wyjdzie z Menu Ustawienia po kilku sekundach braku aktywności.

Zapisywanie zaprogramowanych stacji

Zapisywanie zaprogramownych stacji umożliwia przechowywanie w pamięci czterech zaprogramowanych stacji. Domyślne stacje zaprogramowane przez producenta: 88,1, 94,9, 100,9 i 107,9.

Aby zapisać zaprogramowane przez Ciebie stacje, wykonaj następujące proste czynności:

1. Przy pomocy tarczy nastaw Philips TransDock micro na żądaną stację – obróć w prawo w celu uzyskania wyższych stacji i w lewo w celu uzyskania niższych stacji.
2. Przyciśnij i przytrzymaj tarczę, aby dojść do Menu Ustawienia.
3. Będąc w Menu Ustawienia, przesuń pasek, aby dojść do Preset Store (zaprogramuj ustawienie) i naciśnij na tarczę, aby dokonać wyboru. Następnie przesuń numery, dojdź do zaprogramowanego numeru (SET 1, SET 2, SET 3 lub SET 4) i przyciśnij, aby dokonać wyboru.
4. Powtórz kroki 1-3 w celu przechowania pozostałych zaprogramowanych ustawień.

Uwaga: Twoje nowe zaprogramowanie usunie poprzednie zaprogramowanie, w tym również zaprogramowanie dokonane przez producenta.

Tryb Preset (Uprzednie zaprogramowanie)

Tryb Uprzednie zaprogramowanie umożliwia przesuwanie paska poprzez zaprogramowane ustawienia w trybie ręcznym.

Aby włączyć Tryb Uprzednie zaprogramowanie, wykonaj następujące proste czynności:

1. Przyciśnij i przytrzymaj tarczę, aby dojść do Menu Ustawienia.
2. Przesuń do Trybu Uprzednie zaprogramowanie i przyciśnij tarczę, aby dokonać wyboru. Następnie dojdź do Preset Mode On (Tryb Uprzednie zaprogramowanie włączony) i naciśnij na wybierz. Teraz możesz przesunąć pasek w trybie ręcznym poprzez cztery zaprogramowane warianty (P1, P2, P3, P4).
3. Pozostaw Philips TransDock micro na żądanym zaprogramowanym wariancie i dostrój radio do wybranej częstotliwości, aby rozpocząć transmisję.

Audio Level

Audio Level (głośność) daje Ci możliwość wyboru głośności odpowiedniej do Twego radia. Pokręć tarczą w prawo lub w lewo, w celu dokonania wyboru pomiędzy: Low, Medium lub High (Cicho, Średnio lub Głośno).

Listening Mode

Listening Mode (Tryb słuchania) pozwala wybrać dźwięk monofoniczny lub stereofoniczny. Ustawienie domyślne Philips TransDock micro jest ustawieniem na odbiór monofoniczny w celu optymalnej transmisji. Dodatkowe informacje dotyczące Trybu słuchania znajdują się w części „Odbieranie dźwięku najwyższej jakości”.

Brightness Time

Brightness Time (Czas wyświetlania) pozwala zmienić czas wyświetlania na ekranie. Przesuń pasek, aby wybrać: Always On (Stale włączone), 2 seconds (sekundy), 5 sekund, 10 sekund, sekund lub 20 sekund.

Brightness Level

Brightness Level (Poziom oświetlenia) reguluje oświetlenie na ekraniku OLED podczas pracy Philips TransDock micro. Aby dostosować oświetlenie, obróć tarczę na prawo w celu zwiększenia oświetlenia, a w lewo w celu jego zmniejszenia.

Dim Level

Dim Level (Poziom przyćmienia) reguluje oświetlenie na ekraniku OLED, gdy Philips TransDock micro nie pracuje. Obróć tarczę na prawo w celu zwiększenia oświetlenia, a w lewo w celu jego zmniejszenia lub wyłączenia.

Reset Settings

Reset Settings (Powrót do ustawienia wyjściowego) pozwala na powrót do ustawienia zaprogramowanego przez producenta. Aby to wykonać, należy przycisnąć tarczę w miejscu Powrót do ustawienia wyjściowego. Philips TransDock micro zada Ci pytanie, czy jesteś pewien, że chcesz powrócić do wyjściowych ustawień. Przyciśnij tarczę jeden raz w celu potwierdzenia lub obróć w prawo lub lewo, aby powrócić do Menu Ustawienia.

Odbieranie dźwięku na- jwyższej jakości

• Przy pomocy IntelliTune znajdź automatycznie najlepszą częstotliwość do słuchania iPhone przez radio FM w samochodzie. Następnie dostrój częstotliwość radia FM do częstotliwości wyświetlonej na Philips TransDock.
• Wybór Trybu słuchania między Mono i Stereo: w trybie Mono transmisja jest lepsza, natomiast w trybie Stereo optymalna jest jakość dźwięku.
  Uwaga: Jeśli efekt elektrostatyczny lub zniekształcenie zwiększa się, przełącz przekaźnik na odbiór Mono w celu uzyskania możliwie jak najlepszego odbioru.
• Aby na początku uzyskać jak najlepszą jakość odbioru przez Philips TransDock, ważne jest aby EQ w Twym iPhone nastawione zostało na Wyłączone, a dostosowanie regulacji tonów niskich i wysokich było na 0. Potem można eksperymentować dodając tony niskie i wysokie do żądanego poziomu.

Gwarancja i naprawy

W celu uzyskania informacji o gwarancji i pomocy w sprawach dotyczących produktów prosimy o odwiedzenie witryny http://www.philips.com/welcome.

Dane techniczne

Kompatybilność

iPhone

iPhone 3G

Wszystkie dokujące iPod (z wyjątkiem iPod 3G)

Przekaźnik FM

Modulacja: Stereofoniczna FM

Domyślne częstotliwości zaprogramowane przez producenta:

(MHz): 88,1, 94,9, 100,9, and 107,9

Dostosowanie regulacja częstotliwości: 0,1 MHz na jeden krok

Odpowiedź częstotliwości: 20Hz \~ 15KHz

Zakres częstotliwości: 88,1-107,9

Strojenie

Krystaliczny oscylator regulowany cyfrowo

Przewód łączący

30-Pin iPhone Dock Connector Cable: Długość 48 cali (121,92 cm)

Zasilanie

Napięcie wejściowe: 12-16 VDC

Prąd wejściowy: <300 mA @ DC12V \~ 16V

Wyświetlanie

Wyświetlanie OLED

Często zadawane pytania

Poniżej znajdziesz odpowiedzi na najczęściej zadawane pytania dotyczące Twego Philips TransDock micro.

Aby niniejsza gwarancja nie straciła ważności, nie należy nigdy próbować naprawiać urządzenia samemu. W razie kłopotów z używaniem TransDock micro, przed skontaktowaniem się z firmą Philips prosimy o sprawdzenie poniższych punktów. Jeśli nie da się rozwiązać problemu, prosimy odwiedzić witrynę internetową Philips pod adresem www.philips.com/welcome. Zanim skontaktujesz się z firmą Philips, upewnij się, że masz pod ręką Philips TransDock wraz z numerem modelu i serii.

Co zrobić, w przypadku zaburzeń elektrostatycznych lub w przypadku zniekszktałceń dźwięku podczas odtwarzania muzyki?

Przy pomocy IntelliTune wyszukaj automatycznie częstotliwość najbardziej nadającą się do transmisji z iPoda przez stereofoniczne radio FM. Następnie dostrój swe stereofoniczne samochodowe radio na częstotliwość wyświetloną na Philips TransDock micro.

Uwaga: Ponadto spróbuj słuchać przy ustawieniu Trybu słuchania na Mono, co spowoduje, że dźwięk z Philips TransDock micro będzie bardziej klarowny.

Co zrobić, jeśli moje radio skanuje/szuka tylko zajęte stacje FM?

Wiele samochodowych odbiorników radiowych domyśl- nie przestawia się na tryb skanowania/szukania w celu dostrojenia; tak więc automatycznie dostrajają się do stacji radiowych. Większość z tych odbiorników radiowych można przestawić na strojenie odręczne (przeczytaj w podręczniku samochodowym lub radiowym, jak to zrobić).

Co mam zrobić, jeśli dźwięki muzyki wydają się zagłuszone lub zniekształcone?

Upewnij się, że stacja FM używana przez Ciebie jest wolna, kiedy przejeżdżasz przez różne tereny. Sygnały FM mogą przedostawać się na wolne częstotliwości.

Wyłącz korektę wzmacniacza iPhone i nastaw regulatory dźwięków niskich i wysokich na 0. Po wykonaniu tego możesz eksperymentować przez dodawanie niskich i wysokich dźwięków, aby uzyskać pożądany dźwięk.

Wygląda na to, że mój iPhone nie ładuje się, kiedy jest podłączony do Philips TransDock microo?

Upewnij się, że TransDock micro jest właściwie umieszczony w samochodowym gniazdku zasilającym.

Uwaga: Możesz ponadto sprawdzić, czy przewód łączący jest właściwie umieszczony w stacji dokującej iPhone.

Czy pozostawienie Philips TransDock micro włączonego do samochodowego gniazdka zasilającego spowoduje wyczerpanie akumulatora w samochodzie?

Prawdopodobnie nie, ale zawsze dobrze jest wyjąć wszystko z gniazdka przed opuszczeniem samochodu na dłuższy czas.

Uwaga: Twój TransDock micro będzie zużywać akumulator do czasu, kiedy zostanie od niego odłączony.

Czy mogę używać Philips TransDock micro z innymi urządzeniami?

Nie, Philips TransDock micro przystosowany jest tylko do używania z iPhone/iPod.

Deklaracja zgodności z przepisami Wspólnoty Europejskiej

PHILIPS

AQ95-56F-1040

(report No.)

Wyprodukowano w Chinach

CE0359①

Regulacje europejskie:

Niniejszy wyrób został zaprojektowany, wypróbowany i wyprodukowany zgodnie z zarządzeniem europejskim R&TTE 1999/5/EC.

Zgodnie z tym zarządzeniem, wyrób ten może zostać poddany naprawie w następujących stanach:

Niniejsze urządzenie może być używane w poniższych zaznaczonych krajach na podstawie zwolnienia z obowiązku posiada-nia licencji. Prosimy skontaktować się z miejscowymi władzami w sprawie szczegółów dotyczących używania.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Ostrzeżenie! Jest to urządzenie II klasy o częstotliwości fal ra- diowych. We Francji, na Cyprze, w Grecji, na Węgrzech, w Ir- landii, we Włoszech na Litwie i w Polsce częstotliwość w zakresie 87.5-108.5 jest zarezerwowana dla innych aplikacji. W trakcie używania urządzenie to nie może spowodować szkodi- wej interferencji. Jeśli dojdzie do interferencji, natychmiast unieruchom przekaźnik. Częstotliwości pracy tego przekaźnika są w zakresie 88.1-107.9MHz.
