GEBRUIKSAANWIJZING 2.32 E Wolf Garten

Veiligheidsvoorschriften 23

Montage 24

Gebruik 24

De verzorging 24

Opheffen van storingen 25

Reserveonderdelen 25

Garantievoorwaarden 25

Conformiteitsverklaring 88

DK-Inhold

Gratulation 26

Tekniske data 26

1 In-enuitschakelaar
2 Knikbescherming
3 Grasvangvoorziening
4Klem
5 Duwboomhoogte instelling/ Duwboombefestigung
6 Trekontlasten
7 Achterklep
8 Maaihoogte instelling
9 Maaihoogeta aanwijzing

DK

Hartelijk gefeliciteerd met de aanschaf van uw WOLF gazonmaaier

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.

Kinderen of andere Personen die de
gebruksaanwijzing Niet kennen, mogen de
grasmaier nooit gebruiken.
Voor kinderen onder de zestien is het gebruik van
het apparaat verboden.

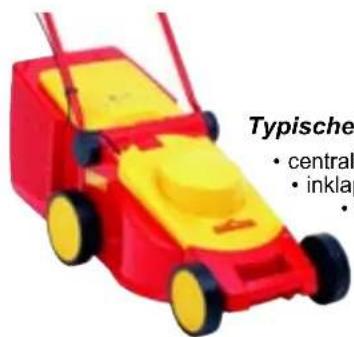

Typische kenmerken in het kort

centrale instelling van de maaihoogte (2.36 E)

• inklapbare duwboom voor ruimtebesparend opbergen en eenvoudig vervoeren

• hoogwaardig materiaal, uitstekende verwerking en attractief design

• Ready-to-use: van 0 tot maaien in 30 seconden

Technische gegevens

Veranderingen an technische aanpassingen voorbehonden

D Lawaaimeting aan het oor van de bedienende persoon wird uitgevoerd overeenkomstig EN 836.

E Trillingen gemeten aan de duwstang, met bedienende person, conform EN 1033, EN 836. De gemiddelde gewogen versnelling is:

	2.32 E 2.36 E
Type 4912 ... 4906 ...
A 73 cm 86 cm
B 36 cm 36 cm
C 37 cm 40 cm
D	LP 75 dB (A)	LP 75 dB (A)
E	ahw 2,5 m/S2	ahw 2,5 m/S2
Vermogen	1000 W	1100 W
Verbruik	5,0 A	6,0 A
Condensator	12 μF	12 μF
Spanning	230 VAC	230 VAC
Opvangzack	25 l	35 l
Maaibreedte	32 cm 36 cm
Maaihoogte	1,8 - 5,2 cm	3,0 - 6,2 cm
Gewicht	12 kg	14 kg

Betekenis van de symbolen

Opgelet! Voor gebruik de gebruksaanwijzing lezen!

Anderen buiten de
gevarenzone houden!

Voorzichtig! -Scherpe snijmessen -voor onderhoudswerkzaamheden en bij beschadiging van de leiding de stekker uit het stroomnet trekken.

Aansluitkabels
mogen nicht
in de buurt
komen van het
snijgereedschap!

Algemene aanwijzingen

• Deze grasmaier is voor het onderhoud van私下 gazons bestemd. Vanwege het gevaar voor lichamelijk letsel van de gebruiker of van derden mag de grasmaier Niet voor andere doeleinden gezrukt worden.
• Maai nooit in de nabijheid van anderen, van vooral kinderen
  of dieren.
  Maai alleen bij daglicht of bij passend kunstlicht.

Voor het maaien

• Draag altiijd stevige schoenen en een lange broek tijdens het maaien. Maai nooit op blote voeten of in lichte sandalen.
• Controller het te maaien terrein en verwijder alle voorwerpen die door de grasmaier gegren en weggeslingerd+kennen worden.
• Controleer de aan de buitenkant van de grasmaaier geinstalleerde leiding en de aansluktabel op beschadiging en ouderdom (brooheid). Uitsluitend in onberispelijke staat gebruiken.
• Laat de kabel uitsluitend door een vakman repareren.
• Controller de grasopvangbak vaak op slijtage en verrorming.
• Controleer voor het gebruik (optische controle), of de messen en bevestigingsmiddelen bot of beschadigd zijn. Vervang botte of beschadigde messen algid als set, om geennbalans te veroorzaken.

Kabels

• Werk a.u.b. met veiligheidskabels. Als aansluitleiding月至uitsluitend ledingen worden gezrukt, die nichtichter zich dan rubberledingen HO7 RN-F met een minimale diameter van 3 × 1,5 ~mm^2 . Als maximale lengte mag de 25 ~m nicht overschroden worden.
• Stekkers en koppelingen要去en spatwaterdicht zijn.
• Gebruik een elektrische beveiliging (RCD) met een maximale stroomsterkte van 30mA .
• Aansluitkabel aan de trekontlasting bevestigen. Niet langs randen en/of langs spitse of scherpe voorwerpen laten schuren. De kabel Nietussen deur-of raamopeningen klemmen. Schakelinrichtingen mogen Niet verwijderd of overbrugd worden (bijv. schakelhendel aan de stang van de handgreep binden).

Bij het maaien

• Kantel de grasmaaier nicht, als u de motor inschakelt, tenzij de maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan nicht meer dan absolutnoodzakelijk is en til alleen het gedeelte omhoog dat zich nicht aan de kant van de gebruiker bevindt. Controller altijd, of uw handen allebei in werkpositie+zijn, voordat u de grasmaaier wee terug op de bodem zet.
• Attentie, gevaar! Messen lopen na!
• Houdt de veiligheidsafstand aan die door de stang van de handgreep aangegeven is.
• Zet de motor pas aan, als uw voeten zich op een veilige afstand van de messen bevinden.
• Let op een stabiele stand, vooral op een helling. Nooit snel, maar algid rustig maar voren lopen.
• Maai op een helling algid in dwarfsrichting t.o.v. de helling, nooit van boven maar beneden.
• Op een helling moet u vooral oppassen als u van richting verandert.
  Maai Niet op een steile helling.
• Wees vooral voorzichtig, als uchterwaarts maait en de grasmaier maar u toe trekt.
• Zet de maaieruit,alsu hemkantelt,beweegt zonder te maaien of vervoert, bijv. van ofaar het gazon of op wegen.
• Gebruik de grasmaier nooit als de veiligheidsinrichtingen zoals grasopvangbak en/of afbuiginrichting beschadigd zijn of zichs ontbreken.
• Let op, geen snijdende vlakken aanraken.
• Houdt uw handen en voeten algid uit de buurt van roterende delen. Ga nicht voor de opening staan waaruit het grasuitgeworpen worden.
• Til een grasmaier nooit op en draag hem nooit als de motor nog loopt.
• Open de veiligheidsklep nooit als de motor nog loopt.
• Voor het afnemen van de grasopvangbak: Motor afzetten en wachten totdat de messen helemaal stil staan. De grasopvangbak zorgvuldig bevestigen nadat hij leeggemaakt is.
• Nooit met lopende motor over kiezelstenen rijden - Steenslag!
• Zo möglichnestmaienalshetgrasnis.
• De grasmaaier uitzetten, stekker uittrekken en wachten totdat de maaier stil staat, als u bijv.

a) de maaier alleen LASTAAN
b) een geblokkeerd mes vrij maakt
c) de maier wilt controleren, reinigen of eraan wilt werken
d) als u een vreemd voorwerp heeft geraakt, controllerer de maaier dan op beschadiging en voer de noodzakelijkere reparatives UIT.
e) als de maaier door onbalans sterk vibreert (onmiddelijk uitschakelen en de oorzaak zoeken).
f) instellings-ofreinigingswerkzaamheden wiltuitvoeren.
g) wilt controleren, of de aansluitleiding in een lus zit of beschadigd is.
Wonneer de maaier een extra aandrijving heeft, mag davoniet tegelijk met de motor gestart worden.
- Wanner de aansluitleidingijdens het gebruik beschadigd worden, moet de stekker van de leiding ommiddelijk uitgetrokken worden. Leiding Niet aanraken voordat de stekker uit het stopcontact getrokken is.

Het onderhoud

• Voer onderhouds- en reinigingswerkzaamheden alleen uit als de motor stil staat en de stekker uitgetrokken is.
• De grasmaier nicht met water en vooral nicht met een hogedrukspuit schoon spuiten.
• Controleer regelmatig of alle zichbare bevestigingsschroeven en moeren, vooral die van de messenbalk, goed vast zitten en draai ze aan.
• Attentie! Laat de messen steedsuitsluitend door een vakman verrangen of bijslijpen, damit deze delen, nadat ze verwijderd zich, opnieuw volgens de veiligheidsvoorschriften uitgebalanceer要去en worden.
• Gebruik uitsluitend originele onderdelen van WOLF, anders heeft u gen garantie, dat uw grasmaier voldoet aan deveiligheidsvoorschriften.
• Plaats de grasmaier Niet in vochtige ruimtes.
• Vervang om veiligheidsreden versleten of beschadigde delen.

Montage

De bevestiging en hoogte-insteling van de duwboom A B

PAS OP! Bij het in- en uitklappen van de duwboom mag de kabel Niet beschadigd worden. Bovenste duwboom waarvoren klappen. De knop voor het bevestigen van de duwboom vast aandraaien.

2.32 E C

De gehele duwboom maar après klappen en vast aandraaien.

2.36 E D

De gehele duwboom waarchter klappen, op de gewenste werkhoogte instellen en de knop fast aandraaien.

Duwboom inklappen E

PAS OP! Bijhet in-enuitklappen van de duwboom mag de kabel Niet beschadigd worden.

PAS OP! De handschroeven (1) losdraaien totdat de schroef volledig los is en dan kan de duwboom (2) eenvoudig maar voren geklapt worden.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordingen in acht te nemen.

Kabel in de trekontlasting leiden F

Leid de kabel a.u.b. aan de hand van de grafiek in de trekontlasting.

Vangzak inhängen G

Uitsluitend wonneer de motor uitgeschakeld is en de messen stil staan.

1. Trek de veiligheidsklep omhoog.
2. Hang de haken van de vangzaak in de openingsen van het chassis (zie pijl).
3. Plaats de veiligheidsklep waar terug.

Maaihoogte instellen

Uitsluitend als de motor uitgeschakeld is en de messen stil staan.

2.36 E H

1. Druk de knop (1) omlaag.
2. Druk het toestel iets omlaag - resp. til het iets omhoog. Tip: Als u wilt verticuteren, moet u het toestel krachtig omlaag drukken, totdat er een grijs veld in het display verschijnt.
3. Laat de knop op de gewenste maaihoogte los (2).

2.32 E J

1. Til de maiaer vooraan resp. achteraan iets omhoog.
2. Trek de knop (1)uit.
3. Laat de knop op de gewenste maaihoogte vastklikken (2). Let op! De voor- en weiterwienen moeten op bezelfde hoogte ingesteld worden.

Maaihoogte - graskondite

Maait u, indien möglichk, bij droog wee. Daarmee worden het grassprietje gespaard. Bij een vochtige of hoge grasmat is een hogere maia bredte aan te bevelen. Gemiddelde maaihoogte is 4,0 cm.

Aansluiting aan het stopcontact (wisselstroom 230 Volt, 50 Hz)

De machine kan aan jeder stopcontact aangesloten worden, dat met een 16 Ah. zekering (of LS-schakelaar type B) gezekerd is.

Gebruik een elektrische beveiliging (RCD) met een max. stroomsterkte van 30mA .

Maaier inschakelen

• Maaier op een glad oppervlak starten.
  Niet op hoog gras - hier desnoodsicht kantelen K.

Motor aanzetten L

1. Knop (1) indrukken en vasthouden.
2. Hefboom (2) aantrekken, knop (1) loslatten.

Motor uitzetten L

Hefboom (2) loslaten.

Het leegmaken van de vangkorf wanner

De vangkorf geen grasmeer opneemt en wanneer het gemaaide gras blijft liggen.

Opgepast! Bij verstopping van het windkanaal de stekker uit het stopcontact trekken voordat u het windkanaal schoonmaakt.

Tips voor het maaien

• De kabel要去 het maaien awhile de machine getrokken worden M.
• Grondregel: leg de kabel stedds veilig neer op terrassen, laden, of op het reeds gemaaide gras.
• Om strepen op uw gazon te voorkomen, moeten de maaivlakken elkaar.altijd een paar centimeter overlappen.

De verzorging

Reinigen

Eerst de stekker uit het stopcontact trekken. Voorzichtig! Niet bij scherpe delen vastpakken.

Na jeder maaibeurt moet de maier met een handveger schoongemaakt worden.

In ggen geval met water schoonspuiten.

Stallingijdens de winter

• Na het maaiisezoen要去 de maaimachine grondig schoongemaaakt worden.
• Laat uw maaier in de herft nakijken bij een WOLF-Service Centrum.
• Nooit de maaier met water afspuiten of in vochtige ruimten opbergen.

Het verwisselen van de messen N

Bij werkzaamheden aan de messen, de koppeling en de mesbalken eerst de stekkeruit het stocontact trekken en ter bescherming handschoenen dragen.

Het verwisselen van de messen, zoals op de afbeelding, met een 10mm sleutel. Aantrekkoppel van de bouten 8-10 Nm. Deze werkzaam- heden moeten zeer zorgvuldig worden uitgevoerd. Alleen originele onderden gebruiken.

Let op! Het naslijpen van de messen algijd door een vakman lately uitvoeren, waar voor dit soort werkzaamheden de veilheidsvoorschriften in acht genomen dienen te worden.

Opheffen van storingen

Probleem Mogelijk oorzaak		Oplossing (X) door:
		WOLFService-dienst	Zelf
Draait slecht, het ap-paraat tritt sterk	• Messen defect• Messen uit bevestiging losgerakt	X---	---X
De motor slaat nicht aan	• Zekering defect• Kabel beschadigdAttentie! Bij abusievelijk doorenjden van de kabel gaat de zekering zichs bij een correcte af-scherming (16 A) Niet alttijd uit.Raak waarom voor de veiligheid nooit aangesneden of door-gesneden kabels aan, voordat de stekker uit de contactdoos is verwijderd. Het is Niet toegelaten de kabel met isoltieband te repareren.	---X	X---
Maait slecht	• Messen+zijn stomp• Niet aangepaste maaihoogte	X---	---X
Vangt het gras slecht op	• Messen+zijn stomp• Opvangbox verstopt• Niet aangepaste maaihoogte	X---	---X

Neem in geval van twijfel aktijd contact op met de servicedienst van WOLF.

Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de netsteker.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie
4932 902		Opvangzack kpl (2.32 E)
4936 902		Opvangzack kpl (2.36 E)
4932 090 Vi 32 N		Vervangingsmes kpl. 32 cm (2.32 E)
4936 090 Vi 36 N		Vervangingsmes kpl. 36 cm (2.36 E)

Levering via een WOLF verkooppunt

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende eenperiode van 24maanden, te rekenen vanaf de aankoopdatum,verstrekt de firma WOLF-Garten een garantie, die met de respectievelijke stand van de techniek en met het gebruksdoeleinde/ toepassingsgebied overeenstemt.Aan de wettelijkke rechten van de eindgeberien doen de hierna volgende garantierichtlijnen geen afbreuk. Verelste voorwaarden voor de garantieclaim gedurende 24maanden:
- Gebruik van het toestel uitsluitend voor privé-doeleinden. Voor industrieel gebruik of verhuur worden de garantie tot 6 maanden beperkt.
- Deskundige behandeling en inachtneming van alle instructies in de gebruksaanwijzing, die een bestanddeel van onsze garantievooraarden vormt.
- Inachtneming van de voorgeschreven tussentijden voor het onderhoud

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door once geauthoriseerde werkplaatsen of bij:

• Geen eigemachtige wijziging van de constructie.
  -Inbouw van originele WOLF reserveonderdelen/toebehoren.
• Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijds. De garantie is nicht van toepassing voor de normale slijtage van messen, mesbevestigende onderden zoals frictionschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilter, ontstekingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt不同程度 guarantee claim automatisc te verrallen. Fouten en gebreken, die zich voordoen en waarvan de oorzakte aan materiaal- of fabricagefouten te wijten zijn, worden uitsluitend door onze contracteel gebonden werkplaatsen in uw buurt of, indien deze dichterbij gesitueerd is, door de fabrikant verholpen. Buiten de verstkrete garant ressorterende claims+zijn uitzegasloten. Een aanspraak op levering van reserveonderdelen bestaat Niet. Eventuel door het transport resolterende beschadigingen dieneniet aan once firma,doch aan de bevoegde, met het transport belaste firma te worden gerapporteer. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

WOLF-Garten Nederland

Graafsebaan 109

5248JT Rosmalen

Tel.: ++ 31 (73) 5 23 58 50

Fax: ++ 31 (73) 5 21 76 14

E-mail: [e-mail]

Graham NV-SA

Zoning Industriel21

1440 Wauthier-Braine

Tel.: ++ 32 (2) - 367 12 11

Fax: ++ 32 (2) - 367 12 12

E-mail: [e-mail]

Gilberts-à-r-I. & Cie

Industriezone, Z.A.R.E. 4385 Ehlerange/Esch

Tel.: ++ 35/2 401701-1

Fax: ++ 35/2 40 17 09

Grasmaaimachine, met de hand bediend en met netvoeding
