BEDIENUNGSANLEITUNG 2.32 E Wolf Garten

Sicherheitschinweise 7

Montage 8

Betrieb 8

Wartung 8

Beseitigung von Störungen 9

Ersatzteile 9

Garantiebedingungen 9

Konformitätserklung 88

GB - Contents

Congratulations 10

Technical data 10

Technische gegevens 22

1 Ein-/Ausschalter
2 Kabel-Knickschutz
3 Grasfangkorb
4 Klammer
5 Griffhoheneinstellung
6 Kabelzugentlastung
7 Schutzklappe
8 Schnitthoheneinstellung
9 Schnittthohenanzeige

GB

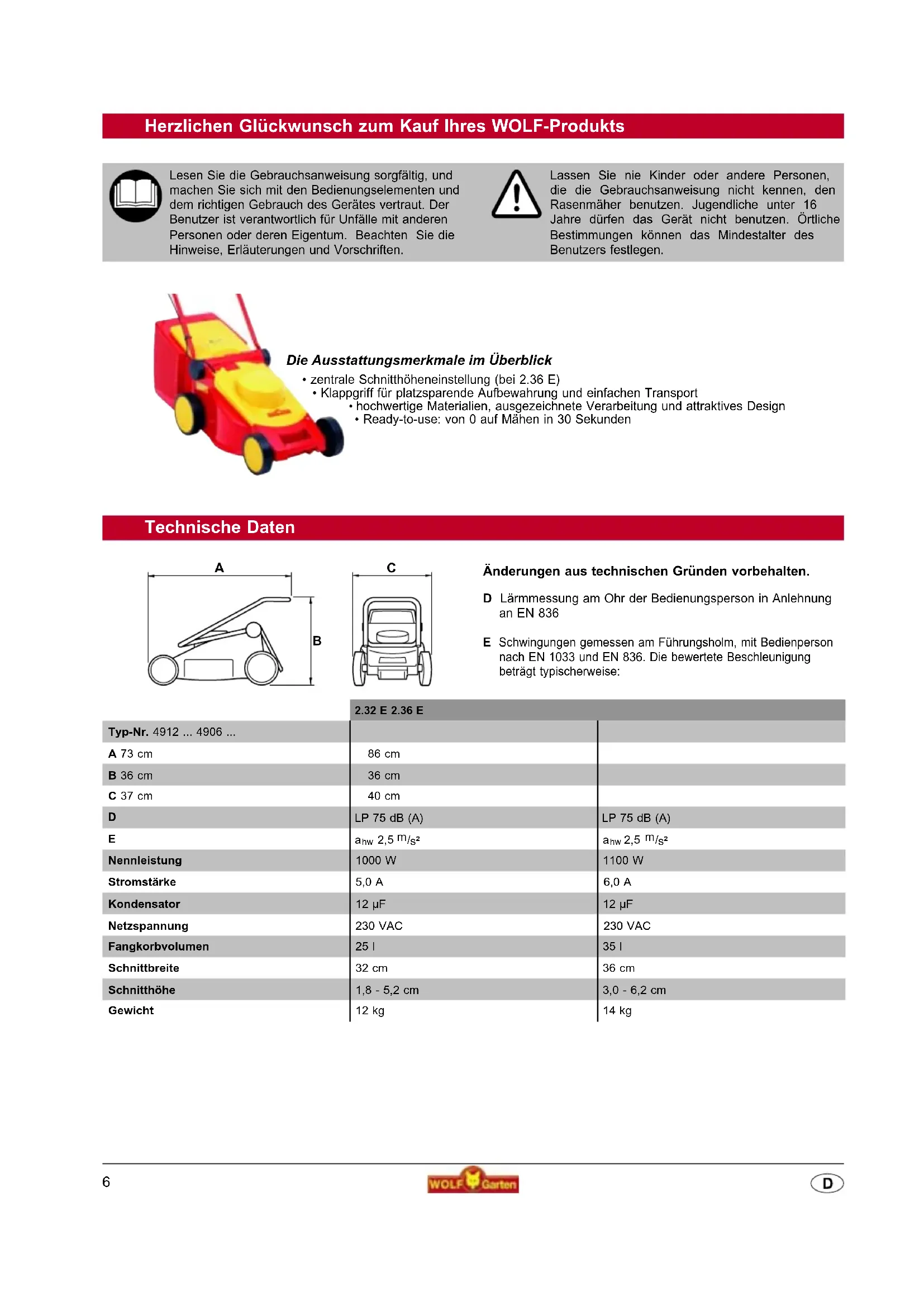

Herzlichen Glückwunsch zum Kauf Ihr's WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmacher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

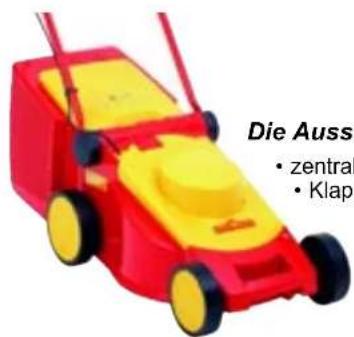

Die Ausstattungsmerkmale im Überblick

• zentrale Schnitthoheneinstellung (bei 2.36 E)
• Klappgriff für platzsparende Aufbewährung und einfachen Transport
• hochwertige Materialien, ausgezeichnete Verarbeitung und attraktives Design
  Ready-to-use: von 0 auf Mahen in 30 Sekunden

Technische Daten

Änderungen aus technischen Gründen vorbehalten.

D Larmmessung am Ohr der Bedienungsperson in Anlehnung an EN 836
E Schwingungen gemessen am Führungsholm, mit Bedienperson nach EN 1033 und EN 836. Die bewertete Beschleunigung beträgt typischerweise:

	2.32 E 2.36 E
Typ-Nr. 4912 ... 4906 ...
A 73 cm	86 cm
B 36 cm	36 cm
C 37 cm	40 cm
D	LP 75 dB (A)	LP 75 dB (A)
E	ahw 2,5 m/S2	ahw 2,5 m/S2
Nennleistung	1000 W	1100 W
Stromstärke	5,0 A	6,0 A
Kondensator	12 μF	12 μF
Netzspannung	230 VAC	230 VAC
Fangkorbolumen	25 l	35 l
Schnittbreite	32 cm	36 cm
Schnitthöhe	1,8 - 5,2 cm	3,0 - 6,2 cm
Gewicht	12 kg	14 kg

Bedeutung der Symbole

Vor Inbetriebnahme die Gebrauchsanausweisung lessen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe
Schneidmesser
- vor Wartungs
arbeiten und bei
Beschädigung
der Leitung den
Stecker aus dem
Netz entfern!

Anschlusskabel vom Schneidwerkzeitung fernhalten!

Allgemeine Hinweise

• Dieser Rasenmäher ist für die Pflege von Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperslicher Gefährung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden.
• Mahren Sie niemals, wenn Personen, besonderss Kinder und Tiere, in der Nähe sind.
• Mähen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.

Vor dem Mahen

• Mahren Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen. Mahren Sie nie barfuß oder in leichten Sandalen.
• Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfemen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
  Die am Gerat außen installierte Leitung und das Anschlusskabel auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benuten.
• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführren.
• Überprüfen Sie die Grasfangeinrichtung möglich auf Verschleib und Verformungen.
• Prufen Sie vor Benutzung (Sichtprüfung), ob die Schneidwerkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind. Ersetzen Sie stumpfe oder beschädigte Schneidwerkzeuge im ganzen Satz, um keine Unwucht zu erzeugen.

Kabel

-itte arbeiten Sie mit Sicherheitskabeln. Als Anschlussleitung durren nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen HO 7 RN-F mit einem Mindest-Querschnitt von 3× 1,5mm^2 .Die maximale Lenge sollte 25m nicht uberschreiben.
- Stecker und Kupplungen müssen spritzwassergeschützt sein.
- Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
- Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern setzen. Kabel nicht durch Turritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfern oder überbrück werden (z. B. Anbinden des Schalthebels am Griffgestänge)

Beim Mahlen

• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei dann, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und haben nur den Teil an, der vom Benutzer halten. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Achtung, Gefahr! Schneidwerkzeug lauft nach!
• Halten Sie den durch das Griffgestänge vorgegebenen Sicherheitsabstand ein.
• Schalten Sie den Motor nur ein, wenn ihre Fuß in sicheren Abstand von den Schneidwerkzeugen sind.
• Achten Sie auf sicheren Stand, sondern an Abhängen. Nie laufen, ruhig vorwarts gehen.
• Mahren Sie Abhangstellen immer quer zum Gefälde, nicht aufund abwärts.
• Auf Abhängen ist besondere Vorsicht geboten, wenn Sie die Richtung wechseln.
• Mähen Sie nicht an steilen Abhängen.
• Seien Sie besonderss vorsichtig, wenn Sie rückwärts Mahen und den Maher zu sichziehen.
• Schalten Sie den Mäher ab, wenn Sieihn kippen, leerfahren oder transportieren, z. B. von/zum Rasen oder über Wege.
• Verwendten Sie das Gerät nie mit beschädigten Schutz-einrichtungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
  Vorsicht, nicht an laufende Schneiden greifen.
• Bringen Sie Höhe oder Fuß nie in die Nähe rotierender Teile. Stellen Sie sich nicht vor die Grasauswurföffnung.
• Hebien Sie oder tragen Sie niemals einen Rasenmaher mit laufendem Motor.
• Offnen Sie die Schutzklappe nie, wenn der Motor noch lauft.
• Vor dem Abnehmer der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleerung Grasfangvorrichtung sorgfältig befestigen.
• Nie mit laufendem Motor über Kies fahren - Steinschlag!
• Wo möglich, mahen Sie nicht in nassem Gras.
• Das Gerat abschalten, Netzsteckerziehen und warten bis das Gerat steht, wenn Sie z. B.

a) den Maher verlassen
b) ein blockiertes Messer frei machen
c) das Gerät überprüfen, reinigen oder davon arbeiten wollen
d) wenn Sie einen Fremdkörper getroffen haben, überprüfen Sie das Gerät auf Beschädigungen und führen Sie notwendige Reparaturen durch.
e) Wenn der Maher durch Unwucht stark vibriert (sofort abschalten und Ursacheuchen).
f) Einstellungen -oder Reinigungsrarbeiten durchführten wollen.
g) prüfen, ob die Anschlussleitungen verschlungen oder verletzt ist.
Wenn der Maher Antrieb hat, daß dieser nicht zeitgleich mit dem Motor gestartet werden.
Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.

Die Wartung

• Führn Sie Wartungs- und Reinigungsrarbeiten nur bei stillgesetztem Motor und abgezogenem Netzstecker durch:
• Das Gerät nicht mit Wasser - insbesondere nicht mit Hochdruck - abspritzen.
• Alle sightbaren Befestigungsschrauben und Muttern,** besonderss die des Messerbalkens, regelmäßig auf festen Sitz prüfen und nachziehen.
• Achtung! Messerwechsel oder Messernachschleifen immer von einer Fachwerkstatt durchführten halten, da nach Lösen von Teilen, Unwuchtpführung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.
• Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Mather den Sicherheitsbestimmungen entspricht.
• Stellen Sie den Maher nicht in feuchten Räumen ab.
• Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.

Montage

Griffbefestigung/Griffhoheneinstellung A B

ACHTUNG! Beim Zusammenlagen oder Ausklappen des Griffgestänges darfas Kabel nicht gequetscht werden. Griffobeteil nach vorne klappen, Flugelmuttern für Griffbefestigung fest andrehen.

2.32 E C

Komplettes Griffgestänge nach hinten klappen und Handräder fest andreiben.

2.36 E D

Komplettes Griffgestänge nach hinten klappen, auf die gewünschte Körpergroße einstehen und Handräder fest andreiben.

Griffgestänge zusammenklappen E

ACHTUNG! Beim Zusammenlagen oder Ausklappen des Griffgestänges darf das Kabel nicht gequetscht werden.

ACHTUNG! Untere Handräder (1) lösen bis sich das Griffgestänge (2) ca. 2 cm auseinanderziehen und leicht nach vorne klappen{lsst.

Betrieb

Betriebszeiten

Bitte regionale Vorschriften beachten.

Erträgen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Kabel in die Zugentlastung montieren F

Bitte führen Sie das Kabel anhand der Grafik in die Zugentlastung.

FangkorbeinhängenG

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

1. Heben Sie die Schutzklappe an.
2. Hangen Sie den Fangkorb mit Haken in die Aussparungen im Chassis (siehe Pfeil).
3. Legen Sie die Schutzklappe auf.

Schnithöhe einstellen

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

2.36 E H

1. Drucken Sie den Knopf (1) herunter.
2. Drücken Sie das Gerät liegt nach unten-, bzw. haben Sie es an.

Hinweis: Falls Sie vertikutieren möchten, sollenen Sie das Gerat kraftig nach unter drücken, bis ein graues Feld in der Anzeige erscheint.

1. Lassen Sie den Knopf in der gewünschten Schnitthöhe los (2).

2.32 E J

1. Hebien Sie den Maher vorne, bzw. halten an.
2. Ziehen Sie den Knopf (1) Heraus.
3. Lassen Sie den Knopf in gewünschter Schnitthöhe einrasten (2). Achtung! Die Vorder- und Hinterträder müssen auf gleiche Höhe gestellt werden.

Schnithöhe - Graszustand

Mahren Sie möglichst trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit higherer Schnitthöhe mAHen. In der Regel stellt man eine Schnitthöhe von 4,0 cm ein.

Anschluss an die Steckdose (Wechselstrom 230 Volt, 50 Hz)

Das Gerät kann an jeder Steckdose angeschlossen werden, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert ist.

Hinweis: Benutzten Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .

Mäher ein-, ausschalten

• Maher auf ebener Fläche einschalten.
• Nicht im hohen Gras - hier notfalls kippen K.

Motor ein L

1. Drucken Sie den Knopf (1) und halten diesen.
2. Ziehen Sie den Bugel (2) an.
3. Lassen Sie den Knopf (1) los.

Motor aus L

Geben Sie den Bügel (2) frei.

Fangkorb-Entleerungszeitpunkt

Der Fangkorb nimmt kein Gras mehr auf, wenn hinter dem Gerat geschnittenes Gras liegenbleibt.

Achtung! Bei Verstopfungen im Mährhaus vor dem Reinigungsvorgang Gerä ausschalten und Netzsteckerziehen.

Tipps zum Mahen

• Ziehen Sie das Kabel beim Mahen auf der bereits geschnitten Fläche nach M.
• Damit keine Rasenstreifen entstehen, müssen sich die Schneidbahnen immer um eine Zentimeter überdecken.

Wartung

Reinigung

Vor allen Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Vorsicht! Nicht an laufende Schneiden greifen.

Reinigen Sie nach jedem Mähen den Mäher mit einem Handfeger.

Spritzen Sie den Maher keinesfalls mit Wasser ab.

Lagerung im Winter

• Führn Sie nach jeder Mahaison eine gründliche Reinigung an Ihrhem Maher durch.
• Lassen Sie ihren Maher im Herbst von einer WOLF-Kundendienstwerkstatt kontrollieren.
  Lagern Sie den Maher im trockenen Raum.

Messerwechsel N

Bei allen Arbeitsen an Messern, Kupplung und Messerbalken zunachst den Netzsteckerziehen und Schutzhandschuhe trag. Vorsicht, nicht an laufende Schneiden greifen.

Messerwechsel entsprechend der Abbildung mit 10mm Schlussel vornehmen. Anzugsmoment der Schrauben: 8-10 Nm.

• Führer Sie diese Arbeiten besonder sorgfältig durch.
• Nur Original-Ersatzteile verwenden.

Achtung! Messernachschleifen zu ihrer eigenen Sicherheit immer von einer Fachwerkstatt durchführten laden, da Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.

Beseitigung von Störungen

Problem Mögliche Ursache		Abhilfe (X) durch:
		WOLFService-Werkstatt	Selbst
Unruhiger Lauf, starkes vibrieren des Gerätes	• Messer schadhaft	X	---
	• Messer in der Befestigung gelöst	---	X
Motor lauft nicht	Bei Durchschnitteners des Kabels lösst selbst be richtiger Absicherung (16 Amp.) nicht immer die Sicherung aus.Bitte deshalb an- oder durchgeschrittenes Kabel niemals berühren, ehe der Stecker aus der Steckdose gezogen ist. Es ist verboten, das Kabel mit Isolierband zu flicken.	---	X
		X	---
Schlechte Mähleistung	• Messer stumpf	X	---
	• Nicht angepasste Schnitthöhe	---	X
Schlechte Fangleistung	• Messer stumpf	X	---
	• Fangkorb verstoptf	---	X
	• Nicht angepasste Schnitthöhe	---	X

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Achtung, Maher vor jeder Prüfung oder Arbeiten am Messer abstellen, und Netzstecker abziehen.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
4932 902 Fangkorb (2.32 E)
4936 902 Fangkorb (2.36 E)
4932 090 Vi 32 N Messerbalken 32 cm (2.32 E)
4936 090 Vi 36 N Messerbalken 36 cm (2.36 E)

Die Lieferung erfolgt über ihren Handlcer

Garantiebedingungen

Die vom Verkauf ausgeführte Garantiekarte bzw. den Kaufbelegitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierrichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

• Einsatz des Gerätes für den ausschließlich privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

• Sachgemäß Behandlung und Bechtung aller Hinweise in der Graubausanweisung, die Bestandteil unserer Garantiebedingungen ist.

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

WOLF-Garten Austria Ges.m.b.H Businesspark Wien Sud, Campus 21 Liebermannstraße F02-402 2345 Brunn am Gebirge

Tel.: ++ 43 (1) -86670-22530

Fax: ++ 43 (1) - 86670 - 22540

E-mail: [e-mail]

WOLF-Geräte VertriebsAG

WOLF-Garten GmbH & Co KG
Industriestraße 83-85
57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00

Fax: ++ 49 (27 41) - 28 12 99

E-mail: [e-mail]

WOLF-Geräte VertriebsAG

Ruedel'Industrie31

1630 Bulle

Tel.: ++ 41 (26) - 9 13 02 00

Fax: ++ 41 (26) -9 13 02 99

E-mail: [e-mail]

Gilberts-à-r-I. & Cie

Industriezone, Z.A.R.E.

4385 Ehlerange/Esch

Tel.: ++ 35 / 2 40 17 01 - 1

Fax: ++ 35/2 40 17 09

WOLF-Geräte VertriebsAG

Wir / We / Nous / Noi / Wij / Vi / Taten / Vi / Vi

WOLF-Garten GmbH & Co KG

Industriestr. 83-85, D-57518 Betzdorf

erklaren, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / verklaren dat de machine / da stroje todistamme, etta / erklær, at maskinen / erklær, at maskinen / forklarar, att maskinen

Rasenmacher, handgebung und netzbetrieben

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

	4906 ... 4912 ...
Schnittbreite - Cutting width - Largeur de coup - Larghezza di taglio Maaibreedte - Klippbredd - Skérebree - Klippbredde - Leikkuuleveys	36 cm 32 cm
Drehzahl - R. P. M. - Régime - N. giri - Toerental Varvital - Omdrejningstal - Turtall - Kierrosluku	2.970 1/min. 2.950 1/min.
1. 93 dB (A) 86 dB (A)
2. 94 dB (A) 87 dB (A)

WOLF-Garten GmbH & Co KG

Industriestr. 83-85, D-57518 Betzdorf

Prohlasujeme, ze stroj / kijelentjuk, hogy a / oswiadczamy, ze maszyna, objasnjavamo, da stroj / prehlasujeme, ze stroj / deknapupaeme, ye mawinata / , oti n x / declaram ca masina / 3aBnem, yTO mawinha / aagida yazil makineye iliiskin olarak beyan ederiz ki,

VDE Prüf- und Zertifizierungsinstitut, Merianstr. 28, D-63069 Offenbach

	4906 ... 4912 ...
Šižka střihu - Vágásszélesség - Szerokosć scinania - Širina rezanja - Záber - Rezalna širina -Широчи на ряазанec: - Плátоς кот风险管理 - Látime de tãiere - Широча cpeza - Kesim genişligi:	36 cm 32 cm
Počet otáček - Fordulatszám - Ilość obrotów - Broj okretajna - Otáčky stevilo vrtlajev - Оворoti - Аригός στροφών - Turatjie - Ускло obópopotов - Devir sayisi:	2.970 1/min. 2.950 1/min.
1.	93 dB (A)	86 dB (A)
2.	94 dB (A)	87 dB (A)

1. Representativni naměfená hodnota hladiny hluku - a mert hangnyomás jellemzó érteke - representatwyny zmierzony poziom nateżenia dzwieku - Representativno mjerena zvučna razina - Representativna nameraná hlučnost - representativno izmerjen nivo moci zvoka - Поставл endno Изменин НИВО на Ууma - Агелорговский Stáгун метрогов - Nivelul puterii zgomotului masurat representativ - Быборочno Изменин уровь Ууma - Temsili ölcügen ses seviyesi.
2. Zarucená hodnota hladiny hluku - garantált maximális hangnyomás - gwarantowany poziom nateženia dzwieku - Garantirana zvučna razina - Garantovana hlucnost - rarantiran nivo moci zvokael - rapaHTnpaHO HNO Ha Wyma - Eyyunμevn σταθμη θopβou - Nivelul garantat al puteri i zhgomotului - rapaHTnpoBaHHb ypOBeH Wyma - Garanti edilen ses seviyesi.

WOLF Garten
