Producttype	Digitale videorecorder (DVR)
Merk	Nedis
Model	AHDR208CBK
Ondersteund signaal	AHD, IPC, CVBS, TVI, CVI (5-in-1)
Video codering	H.264
Opnameresolutie	Automatische aanpassing, tot 1080p
Aantal kanalen	4 of 8 kanalen 1080p
Voeding	12 VDC
Stroomverbruik	< 15 W (zonder harde schijf)
Afmetingen	255 x 215 x 45 mm
Gewicht	< 1,5 kg (zonder harde schijf)
Interfaces	USB (2x), RS485, SATA (max 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA-ingang, RCA-uitgang
Netwerk	Ethernet, P2P Cloud, N_EYE Pro app
Mobile app	iOS en Android
Opnamemodi	Automatisch, Handmatig, Geprogrammeerd, Bewegingsdetectie, Alarm
Afspelen	4 kanalen 1080p, direct afspelen, zoeken op gebeurtenis
Back-up	USB of netwerk
Gebruiksomstandigheden	-10 tot 55 °C, 10-90% luchtvochtigheid
Beveiligingsfuncties	Wachtwoordbeveiliging gebruiker
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën.
Onderdelen en repareerbaarheid	Vervangbare SATA harde schijf. Netadapter inbegrepen.

Veelgestelde vragen - AHDR208CBK NEDIS

Hoe sluit ik de camera's aan op de recorder?

Sluit de camera's aan op de recorder met coaxkabels en BNC-connectoren. Gebruik de voedingssplitter om de camera's van stroom te voorzien.

Hoe krijg ik voor het eerst toegang tot de interface van de recorder?

Na het inschakelen sluit u een monitor aan via VGA of HDMI. Gebruik de USB-muis om te navigeren. De standaard gebruikersnaam is admin en het standaard wachtwoord is 123456 (wijzig dit om veiligheidsredenen).

Hoe stel ik gepland opnemen in?

Ga naar hoofdmenu > Opname-instellingen > Planning. Selecteer het kanaal, het opnametype (Geen, Normaal of Beweging) en stel de tijdsblokken in door te klikken en te slepen op het raster.

Hoe activeer ik bewegingsdetectie?

In het hoofdmenu > Systeeminstellingen > Uitvoermodus > Bewegingsdetectie, schakelt u dit in. U kunt de gevoeligheid instellen, detectiezones (bewegingsmasker) definiëren en acties kiezen (opname, e-mail, enz.).

Hoe bekijk ik eerdere opnames?

Vanuit het hoofdscherm klikt u op de knop Afspelen. Gebruik de tijdlijn om te navigeren, dubbelklik op een punt om vanaf dat moment af te spelen. De kleuren geven het opnametype aan.

Hoe verbind ik de recorder met mijn smartphone?

Zorg ervoor dat de recorder is verbonden met de router. Download de N_EYE Pro app op iOS of Android. Maak een account aan of gebruik de lokale modus. Voeg het apparaat toe door de P2P QR-code te scannen of de netwerkinstellingen in te voeren.

Hoe maak ik een back-up van opnames?

Steek een USB-stick in een USB-poort van de recorder. Ga naar het back-upmenu, selecteer de gewenste opnames en start de back-up. U kunt ook via het netwerk back-uppen.

Wat te doen bij een plotselinge systeemstoring?

De lopende video-opname wordt automatisch opgeslagen. Na een herstart hervat de recorder de vorige status. Gebruik de normale uitschakelprocedure via het contextmenu om schade te voorkomen.

Hoe werk ik de firmware van de recorder bij?

Download de nieuwste firmware van de website van de fabrikant. Kopieer deze naar een USB-stick. Steek de stick in de recorder, ga naar Hoofdmenu > Systeeminstellingen > Systeemupdate en volg de instructies.

Welke soorten harde schijven zijn compatibel?

De recorder accepteert SATA harde schijven met een maximale capaciteit van 8 GB. Gebruik een aanbevolen surveillanceschijf voor optimale betrouwbaarheid. De schijf moet vóór het eerste gebruik worden geformatteerd.

GEBRUIKSAANWIJZING AHDR208CBK NEDIS

Sensor	Moederbordsensor Industrieel geintegreerde microprocessor
	Besturingsystem Geintegreerd LINUX besturingssystem
Systeel	Signaal Ondersteuning AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videocodering	H.264
	Videoformaat 4CH/8CH 1080p
	Videoframe PAL: 1 - 25 fps / NTSC: 1 - 30 fps
	Dual stream Ondersteuning
	Interface USB-poort (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA invoer, RCA uitvoer
Opname-manager	Optronemodus Automatisch / Handmatig / Gepland / Bewegingsdetectie / Alarmopname
	Opnameresolutie	Zelfaanpassend
	Afspelen 4CH 1080p
	Afspeelmodus Direct / Zoeken / Gebeurtenis
	Back-upmodus USB / netwerk
Netwerk	Protocol Ondersteuning TCP/IP, UDP, PPPoE, DHCP/IP-DDNS/IPNTP etc.
	P2P-cloud N_EYE Pro APP / www.yunis.com
	Ondersteunde toegang Mobiele app (iOS / Android), UTC-bediening, 3G, WiFi
Voeding	Voeding 12 VDC
	Stroomverbruik < 15W (geen HDD)
Andere	Bedrijfsomstandigheden	-10 - 55 °C / 10 - 90% luchtvochtigkeit
	Technisch	255 x 215 x 45 mm / < 1,5 kg (geen HDD)

Afbeelding "A"

Afbeelding "B"
Afbeelding "C"

1. Aansluiten

• Sluit de camera's op de recorder aan met de coaxkabels en gebruik de BNC-connector
• Gebruik de stroomsplitter voor de voeding van de camera's
• Sluit de DVR met de Voorkeursconnector op een tv of monitor aan
  -Sluit de muis via USB aan
• Sluit de recorder met een ethernetkabel (indien gewenst) op internet aan
• Schakel ten slotte de recorder in met de meegeleverde voedingsadapter

2. Inschakelen

Druk op de startknop en zorg ervoor dat de tv/monitor op de juiste invoerbron staat. Het realtime bewakingsschem wordt weergegeven Zoals op afbeelding "A":

3. Navigatie

Klik op de rechter muisknop voor het "rechtsklikmenu".

Bij de eerste poging is inloggen vereist. Standaard gebruikersnaam is admin, standaard wachtwoord is 123456.

Gebruik de linker muisknop om door het menu te navigeren, klik in het menu op de rechtter muisknop om terug te gaan.

4.Uitschakelen

• Klik op de rechtter muisknop voor het "rechtsklikmenu", selecteer "systeem uitschakelen" en "sluiten", of
• Houd de startknop op het Voorpaneel lang ingedrukt (niet aanbevolen, want het kan de harde schijf beschadigen)

5. Herstel

Bij een plotselinge uitschakeling van het systeme worden de opname automatisch opgeslagen. Na opnieuw opstarten gaat de recorder automatisch verder met de status voor de uitschakeling.

6.Opname

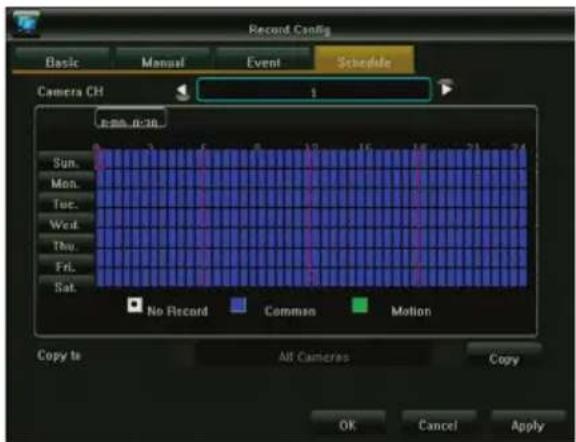

In het opnameconfiguratiemenu kunt u het opnameschema voor elke camera instellen. Selecteer de gewenste opnamemodus en klik op de afzonderlijke tjdblokken of sleep om een longer tjdblok of Meerdereragen in een keer in te stellen. Wit betekent dat er geen opname worden gemaakt in dit tjdblok, blauw betekent constante opname en groen betekent dat de opname alleen worden gestart als er beweging worden gedetecteerd.

Als een schema maar is, kan dit eenvoudig worden gekopieerd waar een ofmeer camera's. Zie afbeelding "B"

7. Bewegingsdetectie

In het rechtsklikmenu - hoofdmenu - systeeminstellingen - uitvoermodus kan de bewegingsdetectie worden geactiveerd en hunken verzillende instelleningen worden geprogrammeerd:

-3verschillende gevoeligheidsinstellungen
- Exacte uit te voeren actie(s): neem een of meertere kanalen op, neem een Foto, verstuur een e-mail of geef volledig scherm van geactiveerde cameraeer.
- Gebiedinstelling (motion mask): indien geselecteerd, wordt/worden de ingestelde actie(s) alleen geactiveerd bij beweging in de gemarkeerde gebieden.

8.Afspelen

Bij het terugkijken van eerdere opnames, worden de interface zoals in afbeelding "C"weergegeven:

De 4 vrijze tijdlijnen onderaan staan voor de 4 verschillende kanalen. Verschillend gekleurde gebieden geen verschillende opn met ypes (gepland, handmatig, alarm of geactiveerd door bewegingsdetectie) aan.

Sleep de tijdlijn aan links of rechts om in de tijd te scrollen, gebruik het scrollwiel van uw mistr om in te zoomen op deijdlijn.

Dubbeldklik op een specifiek tijdstip om de opname af te spelen vanaf het geselecteerde tijdstip.

9. Mobiele app

Voor toegang tot de DVR met uw smartphone要去 u ervoor zorgen dat de DVR verbonden is met de router en dat het netwerk correct geconfigureerd is.

Download en open de app "N_EYE PRO", log in of registreer uw account of gebruik lokaal inloggen als u alleen toegang nodig heb. binnen het lokale netwerk. Voeg het apparaat toe met het plusteken en selecteer Netwerkapparaat. Scan de QR-code op de DVR onder P2P Cloud of kopieer de bevraagde netwerkparameters. De app detecteert automatisch het aantal camera's op deze DVR.

Na opslaan ziet u alle toegevoegde camera's. Specifieke camera's konnen rechtsboven in- en uitgeschakeld worden. Andere opties van de app zich bijvoorbeeld afspelen en handmatige opname op de smartphone.

Kleur beeld	Helderheid
	Contrast
	Chroma
	Verzadiging
Instellen-gen videomodus	AHD
	TVI
	AUTO
	CVI
Elektronisch zoomen	Op afbeelding rechtsonder klikken en slepen om in te zoomen
PTZ-bediening	niet van toepassing op unsere camera's
Video Query	Selecteer datum, camera enzoek waar opnames in deijdelijk onderaan
	Pauze/afspelen Huidige video /afspelen
	Stoppen Video stoppen, alle sma men gestoien
	Snel vooruit-/ terugspoelen Vieloo /buiu	ruiutspoelen / terugspoelen
	Langzaam / snel Video afspelen /buiu	shelheid van 1X/2X/4X/8X/16X
	Gesplitst scherm-modus Overchikelen waar aan afspelen in gesplitst scherm-modus
	Back-up Naar de back-up-pagtaaan
	Vastleggen Afbeelding op het selecteerde kanaal vastleggen
	Volledig scherm Eén koer klii/nm waar volledig scherm te gaan
	Elektronisch zoomen Inzoomen /bor met de muisaar het gebiedrechtsonder te slepen
	Afspelen verlaten Afspeelpag /verlaten, waar voorbeeldpagina gaan
Hoofdmenu	Back-up
	Opname configuratie	Basis/Handmatig/Gebeurtenis	Kanaal	Standaard ingestiel als kanaal 1, selecteer het overeenkomstige kanaal om in te stellen.
			Streamype	Videstream staat voor een afonderlijke video, composiert-stream staat voor video en audio
			Videokwaliteit	Een andere gewente beeldkwaliteit selecteren.
			Resolutie	Automatisch, in overeenstemming met het signal dat afgegeven wordt door de camera om de overeenkomstige resolutie te herkenen.
			Bitrate-limiet	In de opties links en rechts kut u andere waarden selecteren. Het is ook möglich om deze limiet zich in te stellen.
			Framesnelheid	Links en rechts kut u een andere waarde selecteren. "Volluedige framesnelheid" is standard.
		Schema	Kanaal	De camera selecteren waaroor het opnameschema moet worden ingestiel.
			Het gewenste type opname (Geen, Normaal of Beweging) selecteren
			Klikken en slepen om het schema voor de hele week in te stellen
			Na het instellen van het schema kan het schema indien nodig maar andere camera's wordleregekleerd.
	Systeminstelling	Uitvoermodus	Menu-uitvoer	Naam camera	Deze naam worden linksboven in de kanaalweergave weergegeven.
				Camera-mozaiek	Maximaal 4 bewasakte geblogenalen instellen die wordengeblokkeerd tiplens opname (om verliehds-/pivacryrenden).
				Videoverlies	De vereiste actie instellen voor wannee signalwerries worden gezedeteert.
				Bewegingsdetectie	Gewelghued instellen.
					Gewenste actie(s) instellen zoals de opname van een of meer kanalen, in volledig schem.
					Gebiedinstelling (bewegingsmaker): alleen beweging in de gemarkteerde geblogen activer opname.
				Kleurinstelleningen	Helderheid, contrast, chroma en verzadiging voor elk kanaal afzonderlijk instellen.
			Uitvoer configuratie	Transparantiemenu	De transparantie van adtergrond menu-item instellen.
				Tijd screensaver	Deijd instellen waarop het schema automatisch worden utgeschakteld
				Resolutie	De resolutie instellen die via VGA- en HDMI®-utvoer worden verzuchtend

Hoofdmenu	Systeeminstalling	Systeem configuratie	Apparaatnaam
			Automatisch uitloggen
			Videostandaard
			Taal
			Systeemtijd
			Datumformaat
			Tijdformaat
			Tijdzone
			Zomertijd
		Gebruikersbeheer	Gebruiker toevoegen
			Gebruiker verwijderen
			Gebruiker bewerken
			GebruikersAutorisatie
		Versie-info
		Systeumupdate
	Hardeschijfmanagement	Schijftype	Geeft de code van het productmodel wee
		Schijfcapaciteit	Geeft de totale beschikbare capaciteit op de schijf wee
		Vrije ruimte	Geeft de resterende capaciteit op de schijf wee
		Status	Huidige bedrijfsstatus van de schijf
		Harde schijfinitialiseren	Start het formateren van de schijf (nodig voor eerste gebruik)
	Netwerkparameters	Basis	Type netwerkkaart	Verschillende netwerkkaarten selecteren die gebaseerd zijn op uw behoeften
			IP-adres automatischverkrijgen
			Bijwerken Kan opnieuwen DHCP-lease verkrijgen
			IP-adres
			Subnetmasker
			Gateway
			MAC-adres	Geeft fysiiekre adres van de huidige netwerkinterface weer, kan nicht aangepast worden.
			WLAN-modus	Meerdere netwerkkaarten nodig om de standard router in te staat, toegang tot het netwerk via dit kanaal.
		Geavanceerde configuratie	DDNS-parameters instellen
			E-mail-installingen
			PPPOE
			Poortinstelling
	AlarmManagement	Alarminvoer	Kanaal
			Alarmstatus
			Alarmtijd
			Koppelingsmodus
			Naar andere kanalen kopieren
		Alarmuitvoer	Kanaal
			Vertraging uitvoeralarm
			Alarmtijd
			Naar andere kanalen kopieren
		Uitzondering configuratie
Systeeminformationie	Streamstatistieken
	Loginformatie
	Configuratie exporteren
	Configuratie importereren
