BRUKSANVISNING AHDR208CBK NEDIS

– Anslut kamerorna till inspelaren med koaxialkablarna med hjälp av BNC-kontakten – Använd eektfördelaren för att förse kamerorna med ström – Anslut den digitala videospelaren till en tv eller bildskärm med hjälp av en kontakt – Anslut musen med hjälp av USB – Anslut inspelaren till internet med hjälp av en Ethernet-kabel (om så önskas) – Slå slutligen på strömmen till inspelaren med den bifogade strömadaptern

Tryck på startknappen och se till att tv:n/monitorn är inställd på rätt ingångskälla. Den kommer att gå in i realtidsskärmen enligt gur ”A”:

Högerklicka var som helst för att komma till ”högerklicksmenyn”. Vid första försöket krävs inloggning. Standardanvändarnamnet är admin och standardlösenordet är 123456. Använd musens vänsterknapp för att navigera runt i menyn. Högerklicka i menyn för att gå tillbaka.

– Högerklicka var som helst för att komma till ”högerklicksmenyn”, välj ”Stäng ner system” och ”Avsluta” eller – Tryck under en lång stund in startknappen på frontpanelen (rekommenderas inte eftersom det kan skada hårddisken)

Vid ett plötsligt strömavbrott kommer den video som spelas in att automatiskt sparas och efter omstart kommer inspelaren att automatiskt återuppta den status som var före strömavbrottet.

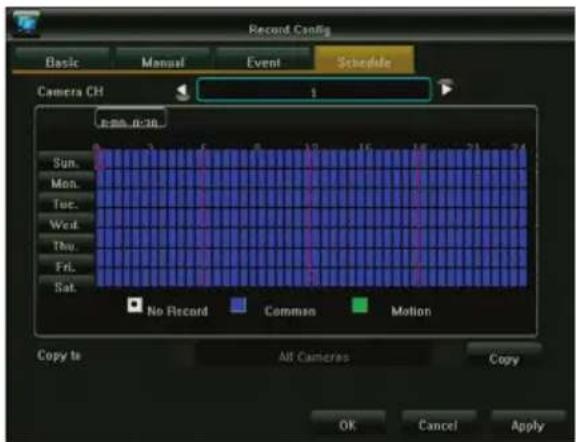

I menyn Record Cong (inspelningskonguration) kan du ställa in inspelningsschema för varje kamera. Välj inspelningsläge och klicka på de enskilda tidsintervallerna eller dra för att antingen ställa in en större tidszon eller för att täcka in era dagar åt gången. Vitt innebär att ingen inspelning kommer att göras under den här tidsintervallen, blått innebär ständig inspelning och grönt innebär att inspelning bara kommer att aktiveras när rörelse upptäcks. När ett schema är avslutat kan det lätt kopieras till en eller er kameror. Se gur ”B”

I högerklicksmenyn – huvudmenyn – systeminställningar – uteektläge kan rörelseavkänning aktiveras och olika inställningar kan programmeras: – 3 olika känslighetsinställningar – Exakta åtgärder att vidta: spela in en eller era kanaler, ta en stillbild, skicka e-post eller visa utlöst kamera i fullskärmsläge – Områdesinställning (rörelsemask): om valt, kommer enbart rörelse i de markerade områdena att utlösa de inställda handlingarna

När du tittar tillbaka på tidigare inspelningar ser gränssnittet ut som i gur ”C”: De 4 grå tidslinjerna längst ner representerar de 4 olika kanalerna. Olikfärgade områden indikerar olika typer av inspelning (tidsin ställd, manuell, larm eller utlöst av rörelseavkänning). Dra tidslinjen till vänster eller höger för att skrolla i tid, använd skrollningshjulet på din mus för att zooma i tidslinjen. Dubbelklicka på en specik tid för att spela upp inspelningen med start från den valda tiden.

För åtkomst till den digitala videospelaren på din smartphone behöver du se till att den digitala videospelaren är uppkopplad till routern och att nätverket är korrekt kongurerat. Ladda ner och öppna appen ”N_EYE PRO”, logga in eller registrera ditt konto eller använd lokal inloggning om du bara behöver tillgång från det lokala nätverket. Lägg till enhet med hjälp av plustecknet och välj Network Device (nätverksenhet). Skanna QR-taggen som visas på den digitala videospelaren under P2P-molnet eller kopiera de begärda nätverksparametrarna. Appen upptäcker automatiskt antalet kameror på denna digitala videospelare. När du har sparat kommer du att se alla kameror som lagts till. I övre högra hörnet kan specika kameror sättas på och stängas av. Andra alternativ i appen omfattar uppspelning och manuell inspelning på smartphone. 27Ljusstyrka Kontrast Färgstyrka Mättnad AHD TVI AUTO CVI Klicka och dra i bildens nedre högra hörn för att zooma in inte tillämpbar med våra kameror Välj datum, kamera och sök efter inspelningar i nedre tidslinjen Pausa/Spela Pausa/spela aktuell video Stopp Stoppa video, alla skärmar stängs Snabbspolning framåt/bakåt Video snabbspolning framåt/bakåt Långsamt/Snabbt Spela videon med hastigheten 1X/2X/4X/8X/16X Skärmuppdelningsläge Byt till skärmuppdelningsläge för uppspelning Säkerhetskopiering Gå in på säkerhetskopieringssidan Stillbild Ta en stillbild på vald kanal Fullskärm Klicka en gång för fullskärmsvisning Elektronisk zoom Använd musen för att dra i nedre högra hörnet för att zooma in Avsluta uppspelning Lämna uppspelningssidan, återgå till förhandsvisningssidan Bildfärg Inställningar för videoläge Elektronisk zoom PTZ-kontroll Videoförfrågan Huvudmeny Säkerhetskopiering Inspelnings konguration Systeminst. Grundläggande/ Manuell/Hän- delse

chema Utgångsläge Kanal Strömningstyp Videokvalitet Upplösning Begränsning i bithastighet Bildrutehastighet Kanal Välj önskad inspelningstyp (ingen, vanlig eller rörelse) Klicka och dra för att ställa in schemat för hela veckan När du har ställt in schemat kan du kopiera schemat till andra kameror vid behov. Menyutgång Kameranamn Kameramosaik Förlust av video inspelning Rörelseavkänning Färginställningar Menytransparens Skärmsläckartid Upplösning Utgångs konguration Det här namnet visas i översta vänstra hörnet på kanalens skärm. Deniera upp till 4 täckningsområden som bloc- keras i inspelningen (av säkerhets-/integritetsskäl). Ställ in den handling som krävs när signalförlust upptäcks. Ställ in känslighet. Ställ i de handlingar som ska ha fullskärmsvisning, t ex inspelning på en eller era kanaler. Områdesinställning (rörelsemask): enbart rörelse i de markerade områdena kommer att utlösa inspelning. Ställ in ljusstyrka, kontrast, färgstyrka och mättnad separat för varje kanal. Ställ in transparensen för menyalternativens bakgrund. Ställ in den tid då skärmen automatisk ska stängas av Ställ in den upplösning som skickats via VGA- och HDMI™-utgångarna Kanal 1 som standard, välj motsvarande kanal som inställning. Videoströmning representerar en separat video, sammansatt strömning representerar video och ljud Beroende på dina behov, välj en annan bildkvalitet. Automatiskt, enligt signalen som avges från kameran som identierar motsvarande upplösning. I vänster- och högeralternativen kan du välja olika värden. Också möjligt att ställa in denna gräns själv. Till vänster och höger kan du välja ett annat värde. Standard är ”full bildrutehastighet”. Välj den kamera du vill ställa in inspelningsschemat för 28System konguration Användarhantering Versionsinfo Systemuppdatering Hårddisktyp Hårddiskutrymme Ledigt utrymme Status Formatera hårddisken Grundläggande Avancerad konguration Larmingång Larmutgång Enhet. namn Automatisk utloggning Videostandard Språk Systemtid Datumformat Tidsformat Tidszon Sommartid Lägg till användare Radera användare Redigera användare Användarbehörighet Visar produktmodellens kod Visar hårddiskens totala tillgängliga utrymme Visar hårddiskens återstående utrymme Hårddiskens aktuella arbetsstatus Starta funktionen för formatering av hårddisken (krävs innan första användningen) Nätverkskortstyp Erhåll IP-adress automatiskt Uppdatering IP-adress Nätmask Gateway MAC-adress WLAN-läge Ställ in DDNS-parametrar E-postinställningar PPPOE Portinställning Kanal Larmstatus Larmtid Kopplingsläge Kopiera till andra kanaler Kanal Larmförseningsutgång Larmtid Kopiera till andra kanaler Hantera hårddisk Nätverks parametrar Alarm Management System Info Strömningsstatistik Logginfo Exportkonguration Importkonguration Systeminst. Main Menu Undantagskonguration Välj olika nätverkskort baserat på dina behov Kan återfå DHCP-lease
