Type product	Gasterrasverwarmer
Merk	SunRed
Model	Propus Lounge H
Brandstof	Propaan- of butaangas
Maximaal vermogen	14 000 W
Minimaal vermogen	5 000 W
Afmetingen	134 cm (hoogte) x 46 cm (diameter)
Gewicht	Ongeveer 13,5 kg
Inhoud gasfles	Tot 23 kg (diameter 30,5 cm x hoogte 57,1 cm)
Gasverbruik	G30: 728 g/u; G31: 715 g/u
Gebruik	Alleen buiten
Ontsteking	Piëzo-elektrisch (drukknop)
Warmteregeling	Stand Hi (max) tot Lo (min) via draaiknop
Behuizing materiaal	Staal met poedercoating of roestvrij staal
Veiligheidsfuncties	Thermokoppel, automatische uitschakeling als waakvlam uitgaat
Dichtheidstest vereist	Voor eerste gebruik, daarna jaarlijks en na elke gasfleswissel
Onderhoud	Brander regelmatig reinigen; slang maandelijks controleren
Garantie	2 jaar
Certificering	CE 0063/21
Veiligheidsafstand tot brandbare materialen	100 cm aan boven- en zijkanten
Windbescherming	Bevestiging aan de vloer aanbevolen
Opslag	Gasfles loskoppelen, apparaat rechtop en beschut tegen weersinvloeden

Veelgestelde vragen - Propus Lounge H SunRed

Waar moet ik de SunRed Propus Lounge H terrasverwarmer installeren?

Installeer het uitsluitend buitenshuis, op een vlakke en stevige ondergrond. Houd een minimale afstand van 100 cm tot brandbare materialen aan de boven- en zijkanten. Vermijd afgesloten of slecht geventileerde ruimtes.

Welk type gas moet ik gebruiken en hoe sluit ik de gasfles aan?

Gebruik propaan- of butaangas met een geschikte drukregelaar. De gasfles moet een diameter van 30,5 cm en een hoogte van 57,1 cm hebben (max. capaciteit 23 kg). Sluit de flexibele slang aan op de regelaar en vervolgens op de gasfleskraan. Draai de klemmen vast en voer een dichtheidstest uit met zeepsop.

Hoe steek ik de verwarmer correct aan?

1. Open de gasfleskraan. 2. Druk de bedieningsknop in en draai deze naar de stand IGNITE en vervolgens naar PILOT. 3. Druk op de piëzo-elektrische ontstekingsknop terwijl u de bedieningsknop ingedrukt houdt. 4. Wanneer de waakvlam brandt, houdt u de knop 30 seconden ingedrukt. 5. Laat los en draai de knop naar LOW of HIGH voor het gewenste vermogen.

Wat moet ik doen als de waakvlam niet ontstoken wordt of uitgaat?

Controleer of de gasfleskraan open is en de fles niet leeg is. Wacht 5 minuten voordat u het opnieuw probeert om restgas te laten ontsnappen. Als het probleem aanhoudt, reinig dan de brander of de thermokoppel. U kunt de waakvlam ook handmatig aansteken met een aansteker via de daarvoor bestemde opening.

Hoe schakel ik het apparaat veilig uit?

Sluit eerst de gasfleskraan volledig, draai vervolgens de bedieningsknop naar de stand OFF. Verplaats het apparaat pas als het is afgekoeld (ongeveer 45 minuten).

Wat zijn de risico's van gebruik binnenshuis?

Gebruik binnenshuis is VERBODEN. Het kan leiden tot ophoping van koolmonoxide, een geurloos en dodelijk gas, evenals brand- of explosiegevaar. Gebruik het apparaat altijd in een ruimte met goede ventilatie (minimaal 25% open oppervlak).

Hoe onderhoud ik de terrasverwarmer?

Reinig de brander regelmatig met een zachte borstel om vuil te verwijderen. Controleer de flexibele slang maandelijks en voor elk gebruik: vervang deze bij barsten. Veeg oppervlakken af met een vochtige, niet-schurende doek. Verf het stralingsscherm of de reflector niet.

Hoe voer ik een dichtheidstest uit?

Meng een deel vloeibare zeep met een deel water en breng dit aan op alle verbindingen (regelaar, slang, kleppen). Open het gas zonder het apparaat aan te steken. Als er bellen verschijnen, is er een lek: sluit het gas, draai de verbindingen vast en test opnieuw. Gebruik nooit open vuur.

Wat te doen bij gaslucht?

1. Sluit onmiddellijk de gasfleskraan. 2. Doof alle open vuur. 3. Als de geur aanhoudt, verlaat dan de ruimte en neem contact op met uw gasleverancier of de brandweer. Schakel geen elektrische apparaten in en gebruik geen telefoon in de buurt.

Hoe bewaar ik het apparaat bij langdurig niet-gebruik?

Sluit de gasfleskraan, koppel de regelaar en slang los. Bewaar de gasfles op een goed geventileerde buitenplek, uit de buurt van hitte (temperatuur < 50°C). Berg het apparaat rechtop op onder een afdak. Gebruik een beschermhoes om stof te voorkomen.

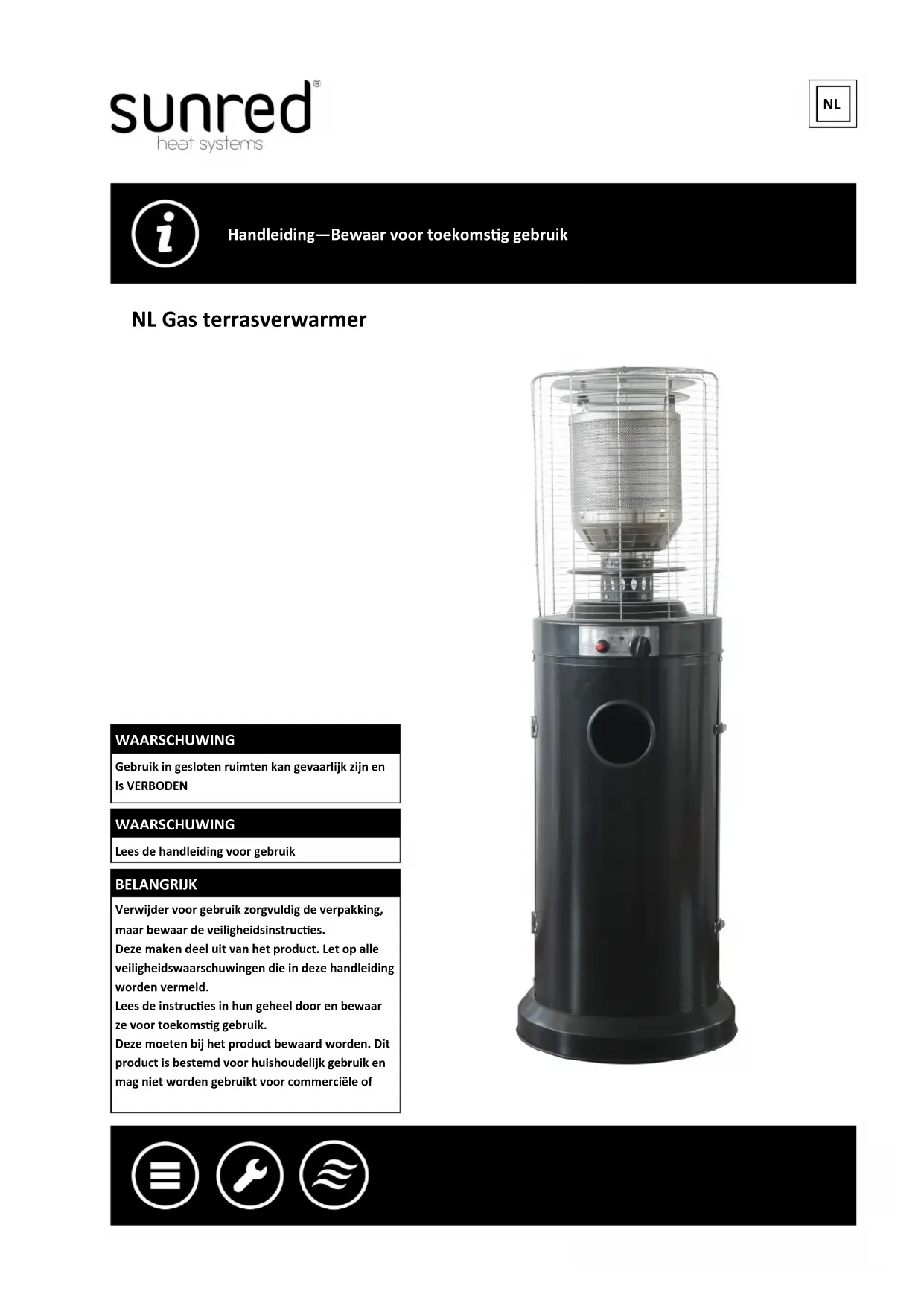

GEBRUIKSAANWIJZING Propus Lounge H SunRed

Meeleweg 76-7711 EP Nieuwleusen

Tel: [phone]

Fax: [phone]

Email: [e-mail]

Website: www.outtrade.eu

Handleiding—Bewaar voor toekomstig gebruik

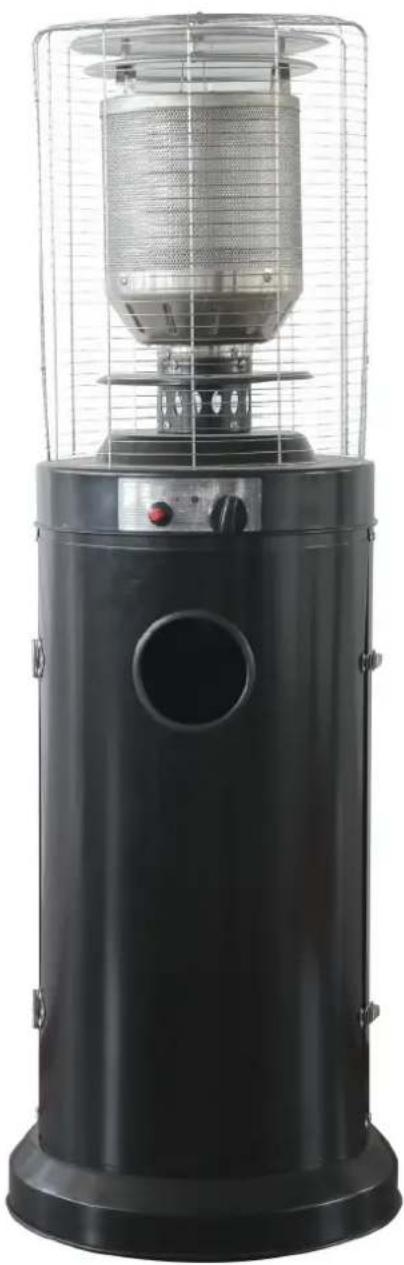

NL Gas terrasverwarmer

WAARSCHUWING

Gebruik in gesloten ruimten kan gevaarlijk zijn en is VERBODEN

WAARSCHUWING

Lees de handleiding voor gebruik

BELANGRIJK

Verwijder voor gebruik zorgvuldig de verpakking, maar bewaar de veiligheidsinstructies.

Deze makeen deel uit van het product. Let op alle veiligheidswaarschuwingen die in deze handleiding worden vermeld.

Lees de instructies in hun geheel door en bewaar ze voor toekomstig gebruik.

Deze要去en bij het product bewaard worden. Dit product is bestemd voor huishoudelijk gebruik en mag Niet worden gebruikt voor commerciele of

1

Waarschuwing!

1. Lees deze installment- en gebruiksaanwijzing zorgvuldig door voordat u het apparaat installeert en gebruikt.
2. De bedienings- en installmenthandleiding moet bij het apparaat worden bewaard. Indien het product aan een derde wordt verkocht,要去en deze documenten worden meegeleverd.
3. Bij ondeskundig gebruik of het Niet opvolgen van de veiligheidsinstrumenties worden elke aansprakelijkheid afgewezen en verwalt de garantie.
4. Raadpleeg voor hulp of aanvullende informatie een gekwalificeerde technicus of de winkel waar u uw product hebt gekocht.
5. Waarschuwing: Houdjonge kinderen op een veilige afstand. Bereikbare onderdelen kannen zeer heert worden!
6. De terrasverwarming op gas mag alleen buiten worden gebruikt.
7. Het gebruik van het apparaat en de opslag van de gasfles要去en in overeenstemming zich met de geldende voorschriften.

Gebruiksaanwijzing en installmentvoorschrift

Inhoud van dit document

1. Waarschuwingen
2. Opstelling en plaats van de verwarmer
3. Eisen voor gas
4. Werking en opslag, reiniging en onderhoud
5. Onderdelen en specificaties
6. Montage onderdelen en procedures
7. Lekkage test
8. Problem Controle Test
9. Verwijdering van het apparatus en de verpakking

Belangrijke veiligheidsinstrumenties

Tijdens het gebruik van het apparaat要去en deze veiligheidsinstrumenties algtd worden opgevolgd om het risico van brand en andere schade aan Personen en eigendommen te verminderen. Lees deze veiligheidsvoorschriften zorgvuldig door voordat u het toestel in gebruik neemt.

Voor assemblage instructies zie pagina met universele afbeeldingen.

Voor uweiligkeit

Algemene veiligheidsinstructies

Als u gas ruikt:

1). Schakel de gastoevoer maar de gasflesuit.
2). Doof alle naakte vlammen; schakel geen elektrische apparaten in.
3). Als de geur blijft bestaan, neem dan onmiddelijk contact op met uw dealer of gasleverancier.

Bewaar of gebruik geen benzine of andere ontvambare dampen en vloeistoffen in de buurt van dit of een ander apparaat.
Een LP-cilinder die nicht voor gebruik is aangesloten, mag Niet in de buurt van dit of enig anders apparaat worden opgeslagen.

Apparaatspecifiekeveiligheidsinstructies

1). Voor gebruik buiten of in ruim geventileerde buiten ruimtes.
2). Een ruim geventileerde buiten ruimte要去 minimaal 25% van de oppervakte open zijn.
3). De oppervlakte is de som van de wandoppervlakte. (Zie figuur 2)

Onjuiste installment, afstelling, wijziging, service of onderhoud kan letsel of materiele schade veroorzaken. Lees de installment-, bedienings-en onderhoudsinstructies grondig door voordat u het apparaat installeert of bedient.

Fig. 2

Dit apparaat moet worden geinstalleerd en de gasfles moet worden opgeslaagen in overeenstemming met de geldende voorschriften;

• De ventilatiegaten van de cilinderbehuzing mogen Niet worden geblokkeerd;
• Verplaats het apparaat Niet als het in gebruik is;
• Sluit de afsluiter van de gasfles of de regelaar voordat u het apparaat verplaatst;
• De slang of de flexibele slang要去 binnen de voorgeschreven intervallen worden verrangen;

• Gebruik alleen het door de fabrikant aangegeven type gas en het type cilinder;

• De LP-tank die met uw terrasverwarmer worden geleukt, moet aan de volgende eisen voldoen:

• Koop LP-tanks alleen met deze vereiste afmetingen: (30,5 cm) (diameter) x 57,1 cm) (hoog) met een maximale capaciteit van 23 kg.
  In geval van hevige wind moet bijzondere aandacht worden besteed aan het voorkomen van het kantelen van het toestel;

Voor uweiligkeit

Algemene vigilheidinstrcties

• Gebruik de terrasverwarmer nicht voor binnenshuis, want dat kan leiden tot persoonlijk letsel of materiele schade.
• Deze buitenverwarmer is Niet bedoeld voor installmentie op recreatievoertuigen en/of boten. De installmentie en de reparatie要去en worden uitgevoerd door een gekwalificeerd service persoon.
• Onjuiste installment, afstelling, wijziging kan leiden tot persoonlijk letsel of materiele schade. Probeer het apparaat op geen enkele manier te wijzigen.
  Vervang of verrang de regelaar nooit door een andere regelaar dan de door de fabriek gesuggereerde verwanging.
  Bewaar of gebruik geen benzine of andere ontvlambare dampen of vloeistoffen in de verwarmingsunit. Het hele gassystem, de slang, de regelaar, de waakvlam of de brander moet voor gebruik worden geinspecteerd op lekkege of schade, en ten minste eenmaal per Jaar door een gekwalificeerd serviceperoneelslid. Alle lektesten moeten worden uitgevoerd met een zeepoplossing. Gebruik nooit een open vlam om te controeren op lekkages. Gebruik de verwarming nicht voordat alle aansluitingen op lekkezijn getest.
  Schakel de gasklep onmiddelijk uit als er een geur van gas worden waargenomen. Zet de cilinderklep uit. Als er een lek is bij de aansluiting van de slang/regelaar: draai de aansluiting vast en voer een neuelektest uit. Als er nog steeds luchtbellen versusijnen, moet u deze terugbrengen aan deplaats van aankoop van de slang. Als er een lek is bij de aansluiting van de regelaar/cilinderklep: maak de aansluiting los, sluit deze opnieuw aan en voer een neuelektest uit. Als u na Meerderepogingen nog steeds bellen ziet, is de cilinderklep defect en moet deze worden geretourneerd maar de plaats van aankoop van de cilinder.
• Transporteer de gas terrasverwarmer nicht verwijlndeze in werkig is.
• Verplaats de gas terrasverwarmer Niet nadat deze is uitgeschakeld totdat de temperatuur is afgekoeld. Houd de ventilatieopening van de cilinderbehuzing vrij en vrij van vuil.
  Verf het stralingscherm, het bedieningspaneel of de bovenste luifelreflector Niet. Het bedieningscompartment, de brander en de luchtcirculatiegangen van de gas terrasverwarmer要去en schoon worden gehouden. Indien nodig kan het nodig zich om de behuizing regelmatig te reinigen.

De LP-tank moet worden uitgeschakeld wanner de gas terrasverwarmer nicht in gebruik is. Controller de gas terrasverwarmer onmiddelijk als een van de volgende situatuies zich voordoet:

Het verwarmingselement nicht op temperatuur kommt.
De brander maakt knallende geluidenijdens het gebruik (eenlicht geluid is normalaal als de brander is gedoofd).
De geur van gas in combinatie met het extreem gele kantelen van de brander vlammen.

Waarschuwing

De gebruiker neemt alle risico's van het monteren en bedieren van de gas terrasverwarmer op zich. Het nicht in acht nemen van de waarschuwingen en instructies in deze handleiding kan leiden tot ernstig lichamelijk letsel, de dood of materiiele schade. Als u deze gebruikershandleiding Niet leest of als u deze Niet volledig kunt begrijpen, vraag het dan aan uw gespecialiseerde dealer. De fabrikant of leverancier is Niet aansprakelijk voor nalatig gebruikersgedrag.

Waarschuwing

Bij het Niet opvolgen van de instructies en informatie in deze handleiding of bij oneigenlijk gebruik buiten de beoogde gebruiksdoeleinden, wijst de fabrikant elk eansprakelijkheid voor productschade van de hand.

1

Voor uweiligkeit

Algemene veiligheidinstrcties

• De LP-regelaar/slang要去ch buiten de paden bevinden waar mensen over hunnen struikelen of in een gebied waar de slang Niet per ongeluk kan worden beschadigd.
• Een beschemkap of ander beschemmingsmiddel dat voor het onderhoud van de gas terrasverwarmer is verwijderd, moet worden verrangen voordat de gas terrasverwarmer wee in werkung worden gesteld.
• Volwassenen en kinderen moeten uit de buurt blijven van oppervlakken met een hoge temperatuur om brandwonden of ontsteking van de kleding te voorkomen.
• Kinderen要去 zorgvuldig worden bewaakt als ze sich in de buurt van het verwarmingselement bevinden.
  Kleding of andere brandbare materielen moen Niet aan het verwarmingstoestel worden opgehangen of op of in de buurt van het verwarmingstoestel worden geplaatst.
• Om de gascilinder te verrangen in een ruim geventileerde ruimte,uit de buurt van elke ontsteking bron (kaars, sigaretten, andere vlammen producerende apparaten,...);
• Om te controleren of de afdichting van de regelaar correct is aangebracht en in staat is om zijn functie te verrullen, getoond als Foto rechts;
• Om de ventilatiegaten van de cilinderbehuizing Niet te verstoppen;
• Om de gastoveoer maar de kraan van de gascilinder of de regelaar na gebruik te sluiten;
  Bij gaslekkage mag het apparaat Niet worden gebruikt of als het aanstaat, moet de gastoevoer worden afgesloten en moet het apparaat worden onderzoucht en hersteld voordat het opnieuw worden gebruikt;
• Om de slang ten minste eenmaal per maand te controlleren,要去 de cilinder telkens worden verrangen, of要去 het apparaat telkens voor langearend Niet worden gezruikt.
• Indien de slang tekenen van barsten, splitsing of andere beschadigingen vertoont, moet hij worden verrangen door een neue slang vandezelfde lengte engelijkwaardige kwaliteit;
• Het gebruik van dit apparaat in gesloten ruimtes kan gevaarlijk়n en is VERBODEN;
  Lees de gebruiksaanwijzing voor het gebruik van dit apparaat. Het apparaat要去 worden geinstalleerd in overeenstemming met de instructies en deplaatselijke voorschriften.
  Voor het aansluien van de slang en de regelaar, en het aansluien van de regelaar en de slang, zie de Foto hierboven.

32

Voor uweiligkeit

Algemene veiligheidinstrcties

• De heater is bedoeld voor gebruik buitenshuis. Zorg algijd voor voldoende frisse lucht en ventilatie.

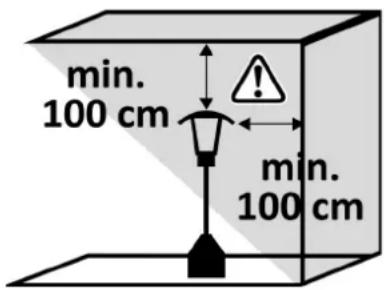

  Zorg altijd voor voldoende afstand tot Niet-beschemde brandbare materialen (100 cm aan de bovenzijde, minimaal 100 cm aan de zijkanten).
• Plaats de heater op een stevige en rechte ondergrond.
• Gebruik de heater nooit in een explosieve omgeving, dwz in gebieden waar benzine of ander brandbare vloeistoffen of gassen worden opgeslagen.
• Bescherm de heater gegen sterke wind door de heater aan de ondergrund vast te schroeven

Gas specificities

• Gebruik alleen propaan, butaan of hun meldgas.
• De te gebruiken drukregelaar en slangverbinding要去en voldoen aan deplaatselijke standardvoorschriften.
• De installmentie moet voldoen aan de plaatselijke voorschriften, of bij gebrek aanplaatselijke voorschriften, aan de norm voor de opslag en behandeling van vloeibare petroleumgassen.
• Een gedeukte, verroeste of beschadigde tank kan gevaarlijk zijn en要去 door uw tankleverancier worden gecontrolerd. Gebruik nooit een tank met een beschadigde klepaansluiting.
• De tank要去 zodenig zich ingericht dat de damp uit de werkende cilinder kan worden afgevoerd.
• Sluit nooit een ontereguleerde tank aan op de verwarming.

Lektest

• De gasaansluitingen op de terrasverwarmer worden voor verzending in de fabriek op lekkage getest. Een volledige gasdichtheidscontrole moet worden uitgevoerd op de locatie van installmentie in verband met een möglichke foutieve behandeling tijdens de verzending of een te hoge druk op de kachel.
  Maak een zeepoplossing van een deel vloeibaar reinigingsmiddel en een deel water. De zeepoplossing kan worden aangebracht met een spuiftles, borstel of doek. In geval van een lek ontstaan er zoepbellen.
• De terrasverwarmer要去orden gecontroleerd met een volle fles.
  Zorg ervoor dat het veiligheidsventiel in de UIT-stand staat.
  Zet de gastovoer AAN.
  In geval van een lek moet de gastoevoer worden uitgeschakeld. Draai eventuele lekkende fittingsen vast, zet dan de gastoevoer aan en controlleren opnieuw.
• Nooit rokenijdens een lektest.

Warning!

Probeer op geen enkele manier wijzigingen aan het apparaat aan te brengen. Onjuiste installmentie, onjuist gebruik, veranderingen of aanpassingen aan het apparaat hunnen schade of letsel veroorzaken. Fabrikant en importeur hunnen Niet aansprakelijk worden gesteld.

3

Voor uweiligkeit

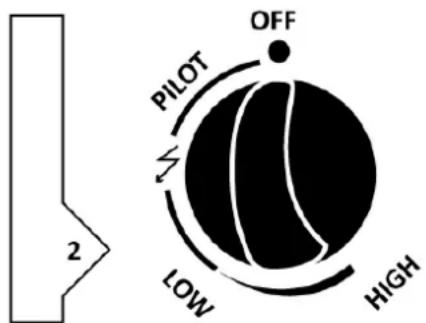

De Terrasverwarmer inschakelen

1. Draai de kraan van de gastoevoercilinder volledig open.
2. Druk op de variabile regelknop en draai deze maar de PILOT-stand (90 graden gegen de klok in).
3. 1. Druk de regelknop in en houd deze 60 seconden ingedrukt. Druk,teringjul de regelknop ingedrukt houdt, meerdere malen op de ontstekingsknop totdat de waakvlam brandt. Laat de regelknop los nadat de waakvlam brandt.
4. 1. Nadat de waakvlam brandt, de regelknop op de maximumstand draaien en gedurende 5 minuten of langer in deze stand latent staan alvorens de knop op de gewenste temperatuurstand te zetten.

Bedieningspaneel kan enigszins afwijken

Als een neue tank net is aangesloten, geef dan ten minste een minuut deijd om de lucht in de gasleiding door het gat maar buiten te latent stromen.

Bij het aansteken van de waakvlam dient de regelknop continu ingedrukt te worden terwijl de ontstekingsknop worden ingedrukt.

De regelknop kan losgelaten worden nadat de waakvlam brandt. Als de waakvlam Niet aangaat of uitgaat, herhaal dan stap 3.

Kennigsgeving

Als de waakvlam ontsteekt, maar nicht blijft branden, draait u de regelknop van de verwarming in de OFF-stand, sluit u de propaangaskraan volledig, wacht u 5 minuten en herhaalt u stap 2-3. Steek nu met behulp van een aansteker de waakvlam aan via de ontstekingsopening op het emitterschem. Zodra de waakvlam brandt, de regelknop gedurende 30 seconden indrukken.

De terrasverwarmer uitschakelen

1). Draai de variabile regelknop maar de PILOT-stand.
2). Druk op de variabile regelknop en draai deze waar de OFF-stand.

Opbergen

1. Sluit aktijd de regelaar van de gasfles na gebruik of in geval van een storing.
2. Verwijder de drukregelaar en de slang.
3. Controller de dichtheid van de gasklep en als u een schade vermoedt, laat het veranderen door je gasdealer.
4. Berg de gasfles nooit op in eenkleine ruimtes of opplaatsen zonder voldoende ventilatie.

4

Onderhoud en verzorging

Veeg de gepoedercoate oppervlakken af met een zachte, vochtige doek. Reinig de de gas terrasverwarmer nicht met brandbare of bijtende reinigingsmiddelen.
- Verwijder vuil van de brander om deze schoon en veilig te houden voor gebruik.
Dek de branderunit af met de optionele beschemkap als de terrasverwarmer Niet in gebruik is.

Tijdens perioden van langdurige inactiviteit of tijdens transport:

Zet de bediening in de stand "OFF".
- Ontkoppel de LPG-cilinder en ga waar een veilige, goed geventileerde locatie buiten. NIET opslaan in een locatie die hoger zaalen dan 50 graden celsius.
Berg de terrasverwarmer recktop op in een gebied dat beschut is gegen de weersomstandigheden (zoals regen, nature sneeuw, hagel, sneeuw).
- Indien gewenst kunt u de terrasverwarmer afdekken om buitenoppervlakken te beschemen en om te helpen voorkomen dat stof en vuil zich in de luchtpassages verzamelen.

Waarschuwing

Raak de terrasverwarmer NIET aan of verplaats deze gedurende minstens 45 minutes na gebruik.
- Laat alle brander elementen afkoelen voordat u ze aanraakt.

Kennisgeving

In een zout-lucht omgeving (zoals in de buurt van een oceaan) treedt corrosie sneller op dan normalaal.
- Controller regelmatig op gecorrodeerde gebieden en repareer deze snel.
Wacht tot de terrasverwarmer is afgekoeld voordat u.Deze afdekt.

A. Constructie en kenmerken

• Verplaatsbare terras/tuinverwarmer met tankbehuizing.
• Behuizing in staal met poedercoating of in roestvrij staal.
  Gasslangaansluitingen met metalen klem (schroefdoppen voor Duitsland). Warmteafgithe door reflector.

B. Specifications

• Gebruik alleen propaan, butaan of hun meldgas.
  Max. wattage: 10.000 watts
  Min. wattage: 5000 watts
  Verbruik:

C. Tabel van injectie

• De slang en de regelaar moeten voldoen aan deplaatselijke standardcodes.
• De uitlaatdruk van de regelaar moet voldoen aan de overeenkomstige apparaatcategorie in B. Specificatie.
• Voor het apparaat is een goedgekeurde slang met een lenghte van 1,4 m vereist.

RATING LABEL

Model	LH15B/LH15G/LH15S							MADE IN P.R.C.
Type / Classification / Année de production / Production year	Classification A / 2021		CE		0063/21					#
OutTrade code / number	LH15B/LH15G/LH15S
Producent / Producteur	OutTrade BV, Meeleweg 76 7711 EP Nieuwleusen, The Netherlands
Merk / Marque / Brand	Sunred
Landcode / Code du Pays / Countrycode	DE-AT			BE-FR-GR-IE-ITLU-PT-ES-GB				DK-FI-NL-NO-SE-CH
(mbar)	G30 / G31			G30		G31		G30 / G31
Categorie / Catégorieie / Category	50 mbar			28-30 mbar		37 mbar		30 mbar
	I3B/P(50)			I3+(28-30/37)				I3 B/P (30)
Qn(Hs) / Qn(Hs)	10 kW			10 kW				10 kW
				X
Terrasverwarmer / Chauffage de terrasse / Patio heater	G30: 728 g/h; G31: 715 g/h
PIN: 0063CU7710	Report no.: 701710			将此次托盘装在每个特定区域内
Land van bestemming / Pays de destination / Country destination	UK	NL	BE	LU	DE	FR
			X
Warming! EN - Patio heater • Read instruction manual before using. For installation follow the instructions in the instruction manual. • This patio heater is only to be used outdoors. Do not use device at home or in a closed area / space. • Use of this device in closed holds and DANGEROUS and PROHIBITED. 1) For use outdoors or in well-ventilated areas. 2) A well-ventilated room must be at least 25% open (see Figure 2). 3) The area is the sum of the area of the walls.				• Always maintain adequate ventilation. • Keep combustible materials away from the heat. • To turn off the heater, turn the control knob to PILOT (PILOT). Press the button and then turn it ON OFF (OFF). • Close the valve of the gas tank after use place the appliance in a well-ventilated room of which at least 25% the walls are open. • Replace the gas cylinder in a well-ventilated area away from ignition sources such as candles, cigarettes and other devices with flames. • Close the valve of the gas cylinder or the regulator after use.
Waarschuing: NL - Terrasverwarmer • Lees de gebruksaanwijging door en begrip jezel • Voor montage volg de narwijingen in de instructiehandliefding • Deze terrasverwarmer allen geschicht voor gebruik butternschaft. Gebruik het apparant aan het uis of een gestoden ruimte. • Het gebruik van dit apparant in afgelesten nuires en GEVAAR/UK en VERBODEN. 1) Voor gebruik butternschafts of In geest genentlebuuren. 2) Ein god gewentlebeerde ruimne moort minimal voor 25% open zijl (zie figur 2). 3) Het oppervliak is de som van de copervlekzte van de wonden.				• Zorg altd voor voldoende ventilatie. • Houd brandbare materielen ul de bourt van de verwormer. • Om de verwormer ut te reten, druit ou de bedlemingsnop near WAAVLM (PILOT). • Druk de knip in en druid hem naat UUT (OFF). • De toestel is geschikt voor gastype propaan / butaan. • Verwissel de gasfles (gascylnder) in een geest genentlebeerde ruimte, verwijdert van ontsteksgbrennen roots koaren, sigaretten en andere apparaten met vlogenen. • Sluit de kran van de gasfles of die drutengelbaar no gewruik.
Warming: DE - Patio Heizung • Lesen Sie die Bedienungsanleiugut vor ingebrauchnahme durch. • Für die Installation folgen Sie den Anreizungen in der Bedienungsanleiugut. • Dieter Terrasstrahder nur im Freien verwenden. • Verwendung dieser Gerätes in geschlossenen Lederflumen und GÉFAHLICH und VERBOTEN. 1) Für den Einsatz im Freien oder in gut beliefenden Bereichen. 2) Ein gut beliefert der Raum muß zu mindestens 25% offen sein (siehe Abfalltagung 2). 3) Die Flüchtigkeit ist die Summe der Flüche der Wände.				• Halten Sie Immer ein ausrechtebeiligung. • Halten Sie frembare Materialien weg van der Hüte. • Zum Ausschalten der Heinzung, driven Sie den Drudinkopf auf PILOT (PILOT). • Drucken Sie die Tasse und schaffen Sie bin als (OFF). • Schreiben Sie das Ventil der Gasflüsse nach Gebraucht. • Ersenzen Sie die Gasflüsse (Gasflanche) im einem gut belieften Ortweg von Zindquellen wie Kerzen, Zigmeten und andere Geräte mit Plannen. • Schreiben Sie das Ventil der Gasflüsse oder des Reglers nach Gebraucht.
Attention: FR - Chaffige de terrasse • Uses les instructions et comprenzées! • Pour l'installation suivies les instructions dans le manuel d'instructions • Ce chaffie-patio conduit uniquement pour une utilisation exterieule. Nutilises pas Fappareel dans la maison ou dans un espace clos. • L'utilisation de cet apparéel dans les espaces clos est dangereux et interdits. 1) pour un usage extérieur ou dans des zones bien vertillées. 2) un spicieux bien aréé doit être d'ou moins 25% ouvert (voir Figure 2). 3) La surface correspond à la somme de la surface des murs.				• Pronet十几年 pour soin d'une ventilation ajustable. • Temez les matériaux combustibles à l'ecart du radiateur. • Pour éindre l'airpèvre, coumzer le bouton de reglage à la voilléeuse (PILOT). Appuyer sur la touche et énergiebezide. • Fernet le robinet de la botellee de gaz après utilisation. • Cet apparéel est aidé par pour le type de gaz propéré/butane. • Changée la botonne de gaz dans un endroit bien ventilé, Joint de toute source d'allumage comme les bouygues, les cigarettes et les autres apparëels avec des flammes. • Fernet le robinet de gaz sur la botellee de gaz après utilisation.
Fig. 2				min. 100 cm m. 100 cm
OutTrade BV Meeleweg 76 7711 EP Nieuwleussen The Netherlands Tel: +31 (O)525-482808 Fax: +31 (O)529-484910 E-mail: [e-mail] www.outtrade.eu

7

Lektest

Waarschuwing

Lees de instructies voor de installmentie.
Het apparaat mag nicht worden gebrukt in geval van een lek. Sluit de gastoevoer af wanner het apparaat wordt ingeschakeld en controllerer het apparaat voordat u het wee gebrukt.
De aanbevolen freiorentie van het testen van de slangen of flexiblele ledingen (ten minste eenmaal per maand en elke keer dat de cilinder wordt verrangen) en de noodzaak van regelmatie verranging, indien aangegeven op de slangen of flexiblele ledingen. Als de slang tekenen van barsten, scheuren of andere schade vertoont, moet deze worden verrangen door een neue slang van gelijke lengte en kwaliteit.

1 ) Lees de instructies voor de installmentie;
2) Sluit de gasfles nicht rechtstreeks aan op het apparaat zonder de regelaar.
3) De slangen of de flexibele slang要去en binnen de voorgeschreven intervallen worden verwangen.
4) Gebruik alleen het in deze handleiding aangegeven type gas en type fles.

Sluit de gasfles Niet aan op het apparaat zonder regelaar.
Gebruik alleen het aangegeven gas- en flessentype.
Als de ontstekingsvlam Niet ontbrandt of als dele is gedoofd, zet u de regelaar op "UIT". Hij moet ten minste 5 minuten in de UIT-stand staan voordat er weeer een poging tot ontsteking kan worden ondernomen. Zorg ervoor dat het bedieningsspaneel in de UIT-stand staat voordat u de gasverwarming wee aansteekt.
Als er een neue gasfles is aangesloten, laut u de lucht uit de gasleiding ten minste eén minuut door het ontstekingsvlamgat ontsnappen.
Zorg er bij het ontsteken van de vlam voor dat de variabele regeling de hele tijd worden ingedrukt verwijl de ontstekingsknop worden ingedrukt. De variabele regeling kan worden losgelaten zodia de ontstekingsvlam brandt.
U kunt de ontstekingsvam observeren en controleren door hetkleine ronde raam met schuifkap aan de onderkant van het stralingsdoekje. De ontstekingsvam kan ook met een lucifer worden ontstoken. Schuif het schuifdeksel waar de zijkant om de ontstekingsvam door het gat met een lucifer te ontsteken.

7

Waarschuwing

Er moet Jaarliks een lektest worden uitgevoerd en telkens wanner een cilinder worden aangesloten of wanner een deel van het gassystem worden verrangen.
Gebruik nooit een open vlam om te controleren op gaslekken. Zorg ervoor dat er geen vonden of open vlammen in de buurt zich terwijl u controleert op lekkages. Vonken of open vlammen leiden tot brande en explosion, schade aan eigendommen, ernstiglichamelijk letsel of de dood.

LEAK TESTING

	Dit要去 gebeuren=vór het eerste gebruik,jaarlijs, en telkens als er gasonderdelen worden verrangen of onderhonden.Rook NOOITijdens het uitvoeren van deze test en verwijder alle ontstekingsbronnen. Zie het lektestdiagram voor de te controllerengebieden.Zet alle branderbedieningselementen in de stand off.Zet de gastoevoerafluiiter aan.
	Borstel een halve oplossing van vloeibare zoep en water op alle verbindingen en aansluitingen van de regelaar, de slang, de verdeelstukken en de ventielen.
STOP	Als hetlek Niet kan worden gestopt,sluit dan onmiddelijk off de gastoevoer af,sluit deze af enaarde terrasverwarming controlleren door een erkende gasinstallateur of -dealer. Gebruik de terrasverwarmer pas als hetlek is verholpen.

PROBLEMS CHECK LIST

PROBLEM MOGELUJK	KE OORZAAK OPLOSSING
Brander gaat Niet aan De gaskle	kan UIT staan	Zet de gaskraan AAN
	Tank brandstof leeg	Reinig of verrang de opening
	Opening geblokkeerd	LPG-tank vullen
	Lucht in toevoersystem	Lucht uit leidingen verwijderen
	Losse verbindingen	Controler alle fittingsen
Brander blijft Niet aan Puin rond	piloot	Maak het vuile gedeelte schoon
	Losse aansluitingen	Aansluitingen vastdraaien
	Thermokoppel slecht	Thermokoppel verwangen
	Gaslek in leiding	Aansluitingen controleren
	Gebrek aan brandstofdruk	Tank bijna leeg. LPG-tank opnieuw vullen.
Brander wil Niet ontsteken Druk	is laag	Lege fles. Vullen
	Opening geblokkeerd	Verwijdenen en reinigen
	Bediening nicht AAN	Zet de schakelaar
	Thermokoppel slecht	Vervang het thermokoppel
	Waakvlam verbogen	Correct plaatsen
	Niet op de juiste plaat	Correct plaatsen en opnieuw proberen
Indien het toestel gebreken vertoont of problemen vertoont bij de montage of het gebruik, probeer het dan nicht zich te wijzigelen, maar neem contact op met uw leverancier of distributeur om het probleem op te losesen.

9

Verwijdering van het apparat

Apparaten die zichgelabeld met het nevenstaande symbool mogen Niet bij het huisvuil worden gegood. U moet dergelijk oude elektrische en elektronische apparatuur afzonderlijk weglooien.

Bij geschienen afvalwerking stuart u oude apparatuur op voor recycling of voor andere vormen van hergebruik. Zo helpt u in sommige geallen voorkomen dat er schadelijk materiaal in het milieuterechtkomt.

Voor particuliere huishoudens: informatie over het weglooien voor gebruikers van WEE dit symbool op het / de product (en) en / of begeleidende documenten betekent dat gebruikte elektrische en elektronische apparatuur (WEEE) Niet mag worden gemengd met algemeen huishoudelijk afval. Breng dit product voor een juiste behandeling, terugwinning en recycling maar aangewezen inzamelpunten waar het gratis worden geaccepteerd.

Door dit product op de juiste manier af te voeren, bespaart u waardevolle hulpbronnen en voorkomt u mogelijke negatieve efecten op de menselijk gezondheid en het milieu, die anders zonden konnen ontstaan

door onjuiste afvalverwerking. Neem contact op met uw lokale overheid voor meer informatie over het dichtstbijzijnde aangewezen inzamelpunt. In overeenstemming met uw nationale wetgeving kuren er boetes van toepassing zijn op het onjuist weggooien van dit afval.

Voor verwijdering in landen buiten de Europese Unie: Dit symbol is alleen geldig in de Europese Unie (EU). Als u dit product wilt weglooien, neem dan contact op met uwplaatselijke autoriteiten of dealer en vraag aan de juiste verwijderingsmethode.

Verwijdering van verpakking

Maak deze materialen beschikbaar voor recycling.

Model LH15 (Classification A / 2021)

Propane or butane

Max. 10.000 Watt

134x46cm dia

App. 13,5 kg

G30:728g/h;G31:715g/h

PIN:0063CU7710/Report number:701710

CE 0063/21

C

GARANTIEKAART

2aarbeperktagarantine

Vul dit formulier in en stuur het per fax of e-mail maar de onderstaande nummers. Als het product defect blijkt teijken, stuur het danSAMEN met het aankoopbewijs terug maar de verkoper.

• Gelieve een scan/kopie van de kassabon bij te voegen.
• Gelieve Foto's/afbeeldingen en een beschrijving van het defecte of beschadigde product bij te voegen.

Uw naam:

Adres:

E-mail adres:

Postcode:

Product

Model nummer:

Serie nummer:

(verbeld op het gege-

vensplaatje op de

achterzijde van het

apparaat)

Plaats van aankoop:

Datum van aankoop:

Jaar:

OutTrade B.V.

Meeleweg 76

7711 EP Nieuwleusen

The Netherlands

Tel: [phone]

Fax: [phone]

[e-mail]

www.outtrade.eu

Beschrijf het defect:

Onderhoud en verzorging
