GEBRUIKSAANWIJZING AVM500 ALECTO

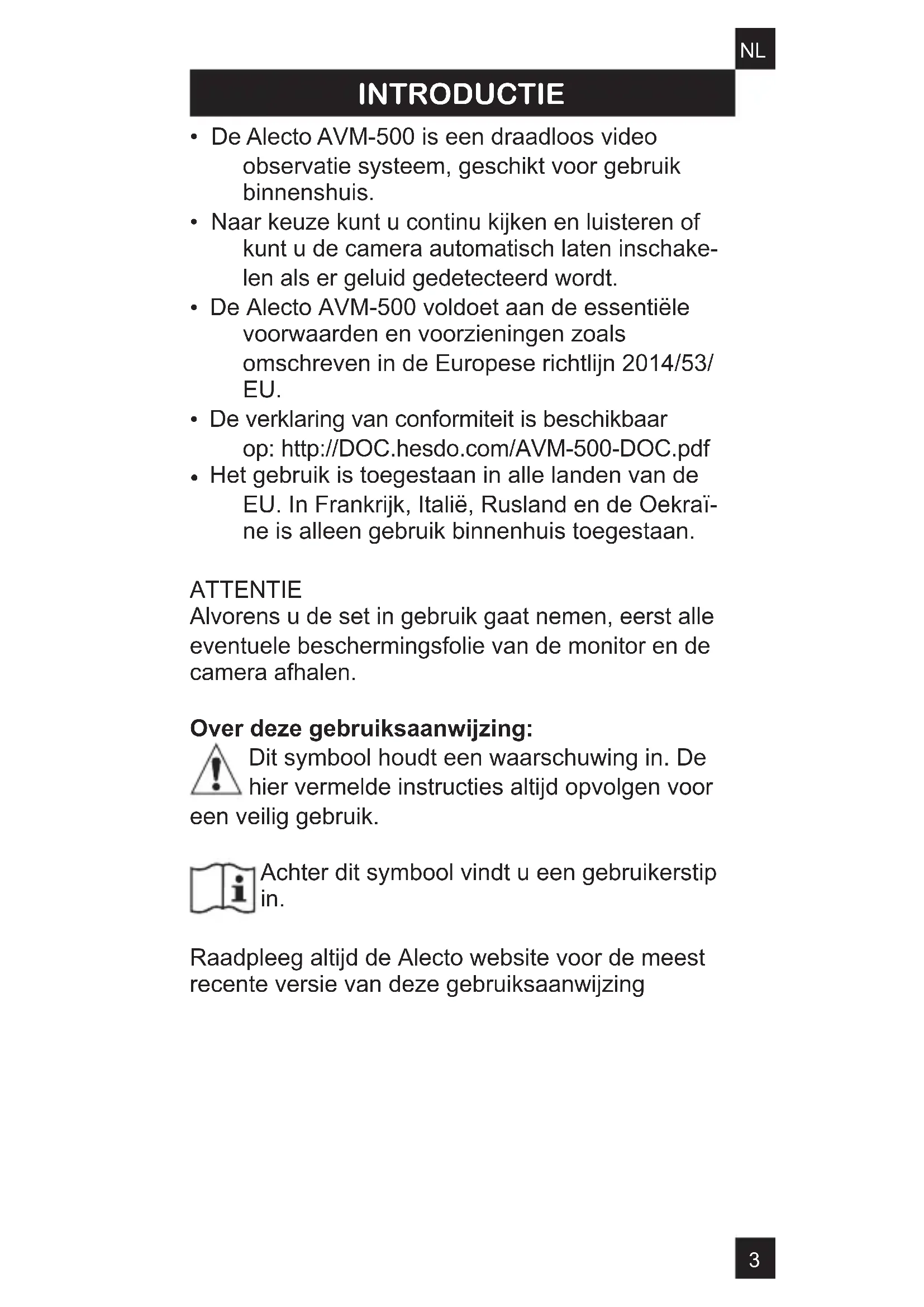

• De Alecto AVM-500 is een draadloos video observatie system, geschikt voor gebruik binnenshuis.
• Maar keuze kurz u continu kijkken en luisteren of kurz u de camera automatisch latent inschakeilen als er geluid gedetecteerd worden.
• De Alecto AVM-500 voldoet aan de essentiele voorwaarden en Voorzieningen zoals omschreiben in de Europese richtlijn 2014/53/EU.
• De verklaring van conformiteit is beschikbaar op: http://DOC.hesdo.com/AVM-500-DOC.pdf
• Het gebruik is toegestaan in alle landen van de EU. In Frankrijk, Italië, Rusland en de Oekraïne is alleen gebruik binnenhuis toegestaan.

ATTENTIE

Alvorens u de set in gebruik gaat nemen, eerst alle eventuele beschermingsfolie van de monitor en de camera afhalen.

Over deze gebruiksaanwijzing:

Dit symbol houdt een waarschuwing in. De hier vermelde instructies.altijd opvolgen voor eilig gebruik.

Achter dit symbol vindt u een gebruikerstip in.

Raadpleeg.altijd de Alecto website voor de meest recente versie van deze gebruiksaanwijzing

INSTALLLEREN

CAMERA:

Voedingsadapter:

1. Verbind de meegeleverde 5V voedingsadapter met het Ronde plugje met de aansluiting 5V DC aan dechterzijde van de camera.
2. Doe de adapter in een 230V stopcontact

Gebruik alleen de meegeleverde voedingsadapter.

Tafelmodel of wandmodel:

U kunt de camera los op een tafel, kast of bureau plaatsen of aan de wand hangen.

Bij wandmontage:

Boor naast elkaar en met een onderlinge afstand van 2.1cm twee gaten in de wand enplaats hierin plug en schroef. Laat de kop van de schroef enkele millimetersuitsteken.

Hang de camera op door de uitsparingen in de camera-

standaard over de schroeven in de muur te schui- ven en de camera ieis maar beneden te drukken.

Werk tot slot het adaptersnoer netjes met kabelbeugeltjes weg.

Plaatsingstips:

• In geval van gebruik als babyfoon: plaats de camera op een minimale afstand van 1-1,5 meter van uw baby en zorg dat het adaptersnoer veilig wegewerkt worden.
• Aan de weiterzijde van de camera steekt de temperatuur-sensor uit. Zorg dat deze sensor vrij hangt en nicht direct door dezon beschenen wordt of verwarmd worden door gloeilampen.
• Voor een optimaal bereik heeft het de voorkeur de camera zo hoog möglich op te stellen, vrij van große metalen oppervlakken.

De camera is nicht waterdicht enaarom alleen geschikt voor gebruik binnenshuis.

MONITOR

Batterij:

1. Open het batterijkompartment van de monitor door de batterijdeksel aan dechterzijde af te klikken.
2. Sluit het stekkertje volgens de afbeelding in het batterijcompartment aan enplaats de batterij.
3. Klik de batterijdeksel terug op de monitor. Het aansluiten van het stekkertje en hetplaatsen van de batterij Niet forceren.

Plaats alleen de meegeleverde oplaadbare Li-ion batterij (3.7V, 1440mAh).

Voedingsadapter:

1. Verbind de 5V voedingsadapter met het platte plugje aan de linkerzijkant van de monitor.
2. Doe de adapter in een 230V stopcontact. Zodra u de voedingsadapter aansluit worden de batterij opgeladen. Laad voor het eerste gebruik de batterij gedurende minimaal 15aar op, ook al geeft de individatie aan dat de batterij vol is.

Gebruik alleen de meegeleverde voedingsadapter.

Algemeen:

Met de standard aan de alles opengeklapt kan de monitor op een tafel of kast gezet worden.

Zet de ANTENNE van de monitor rechtop voor een zo goed möglichk bereik.

De monitor is nicht waterdicht en.daarom alleen geschikt voor gebruik binnenshuis.

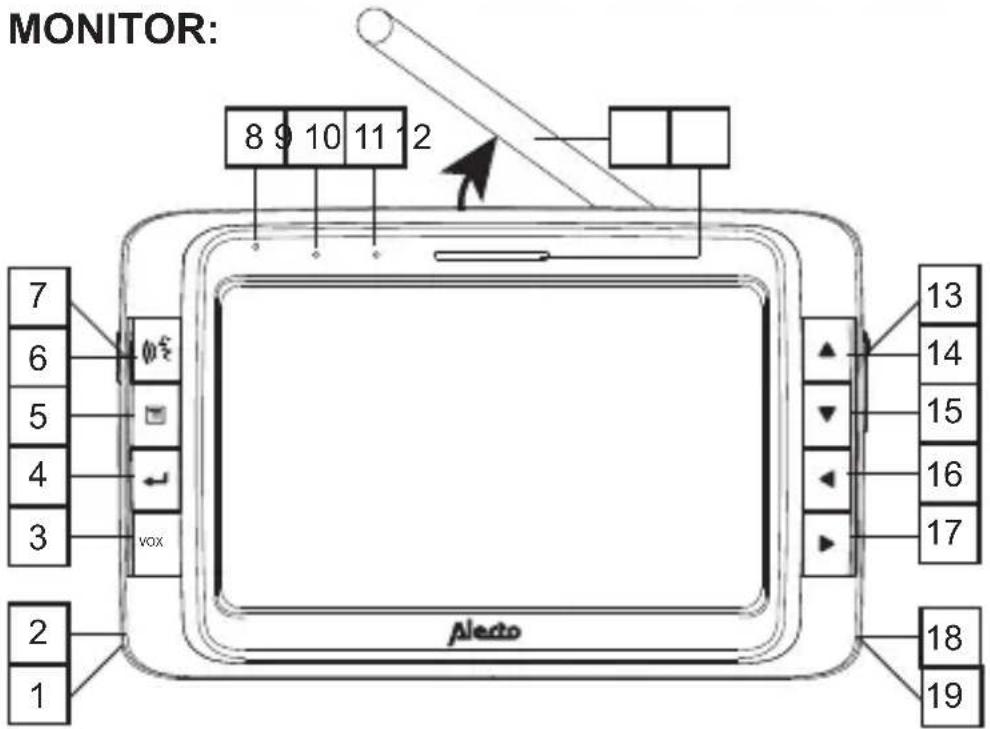

FUNCTIEOVERZICT

1. Batterijcompartment (achterzijde)
2. aansluiting poweradapter
3. toets VOX aan/uit
4. toets ENTER bij menu-installingen
5. MENU-toets
6. Terugspreektoets
7. Power aan/uit toets
8. ingebouwde microfoon
9. Power lampje:

monitor ingeschakeld, power adapter nicht aangesloten:

• lampjelicht groen op bij normalaal gebruik
• Licht rood op als de batterijlading zwak is
• knippert rood als door de lage batterijlading de monitor zichzelf elk moment kan uitschakelen

monitor ingeschakeld en power adapter aangesloten:

• lampje knippert groen als de accu geladen worden
  -licht continu groen op als de accu vol is

monitor uitgeschakeld en power adapter aangesloten:

• lampjelicht oranje op als de accu geladen wordt
  -licht continu groen op als de accu vol is

• VOX-lampje, Licht op als de VOX functie is ingeschakeld

• Antenne
• Geluidslampjes, knipperen als de camera geluid detecteert
• Volume +/- toetsen
  14-17.toetsenA,▼en
• Ingebouwde luidspreker (achterzijde)
• uitklapbare tafelstandaard (achterzijde)

CAMERA:

1. Antenne 20

2. Lichtsensor, voor het in- en uitschakelen van de nachtlicht-LEDs 22. Cameralens 23
   23 Hier zitten de infrarood LEDs voor de nacht-zichtverlichting (met zichtbaar oog)

voor het blote

24 Ingebouwde microfoon

25 kogelkop, om de camera goed en precie te kunnen richten 27
26 Ingebowde luuspreker 27. Temperatuursensor
28 Aansluiting29 voedingsadapter
29 knopie PAIRING, om de camera (opnieuw) aan de monitor aan te melden

1. Aan/uit schakelaar met controelampje

SYMBOLEN HET DISPLAY

Tijdens het gebruiken van de monitor kuren de volgende symbolen op het beeldscherm verschijnen:

Linksboven wordt de signalsterkte weergegeven:

. sterke ontvangst
goede ontvangst
matige ontvangst
en slechte ontvangst
...geen ontvangst

Bij terugspreken maar de camera Licht het terugpreeksymbol rechts naast het antennesymbol op.

CAM1 Rechtsboven wordt aangegeven maar welke camera u kijkt. Zijn ermeer camera's aan de monitor aangesloten en heeft u de scan functie ingeschakeld (automatisch na 10 seconden het beeld van de volgende camera), dan verschijnt tevens het symbol.

Naast de aanduiding van de camera worden de batterijspanning weergegeven:

batterij vol

batterij 3/4 vol

batterij 2/4 vol

batterij 1/4 vol

de omlijning is rood en knippert: batterij vrijwel leeg en de monitor kan elk moment uitschakelen

geen batterij geplaatst of de batterij is nicht aangesloten

Tijdens het opladen verloopt het batterijsymbol totdat de batterij vol is.

Bij het instellen van het volume wordt rechts in het beeld het volume-niveau getoond. Bij volume-niveau 0 (geluid UIT)

wordt hier even het 'geen geluid' icoon getoond.

Bij volume-uit verschijnt boven in het scherm het symbol als herinnering dat u het geluid heeft UITgezet.

Met toets @pent u het menu. Zie voor de beschrijving van deze functies verderop in deze gebruiksaanwijzing

licht op als het temperatuur-alarm is ingeschakeld. Bij het overschrijden van de ingestelde limiet knippert dit symbool.

GEBRUIKEN

CAMERA:

In/uitschakelen:

De ON/OFF schakelaar aan dechterzijde in de positie ON schuiven om in te schakelen en in de positie OFF schuiven om uit te schakelen. Het groene lampje onder de ON/OFF schakelaar Licht enkele seconden nadat de unit werd ingeschakeld op.

In de camera zitten infrarood LED's ingebouwd;\ deze LED's worden automatisch ingeschakeld als het bij de camera duister worden en uitgeschakeld als het waarlicht worden.

Deze LED's hunnen objecten verlichten tot een afstand van ongeveer 6-8 meter.

Let op dat in het duister, dus wanner de nachtlicht-LED's+zijn ingeschakeld, het zichwart/wit op de monitor worden weergegeven.

Attentie: infrarood Licht kan nicht door het menselijk oog waargenomen worden; u kunt dus nicht met het blote oog zich dat deze LED's zijn ingeschakeld. Afhankelijk van het type infrarode LED is een rode gloedECHTER wel möglichk zich-baar.

MONITOR:

In/uitschakelen:

2 seconden ingedrukt houden om in of uit te schakelen

Volume:

Met de toetsen + en - aan de rechtzerzijkant stelt u in hoe hard de geluiden uit de te bewaken ruimteuit de luidspreker van de monitor worden weergegeven.

Tijdens het instellen wordt het volumeniveau rechts op het scherm getoond.

Terugspreken:

Druk, als het beeld ingeschakeld is, op toets om terug te spreken maar de camera. Houd de knop ingedrukt zo lang u spreekt, en LAST de knop los om te luisteren.

Geluidslampjes:

Midden boven het scherm zitten 4 geluidslampjes die knipperend aangeven of de camera geluid detecteert.

Als de camera geen geluid oppikt, dan=kunt u het beeld en het geluid van de monitor automatisch latent uitgaan en weeer aan latent gaan als de camera geluid detecteert.

De gevoeligkeit van het automatisch inschakelen is instelbaar (zie hoofdstuk MENU, verderop in deze gebruiksaanwijzing).

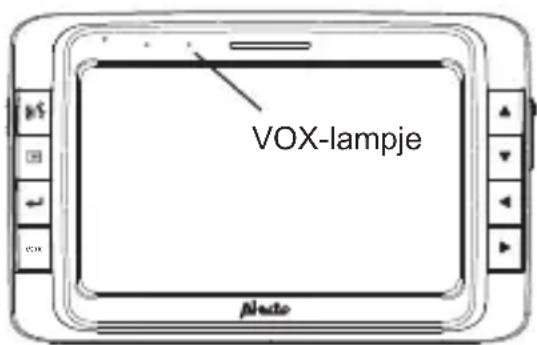

Met drukknop VOX schakelt u deze functie in of UIT en het VOX-lampje geeft aan of deze functie is in- ofuitgeschakeld:

lampje uit = VOX functie uit (het beeld en het geluid worden nu continu doorgegeven)

lampje aan = VOX functie aan (als er geen geluid is, is het beeld en geluid uit)

Tussentijds kijken:

Door willekeurg een toets kort in te drukken schakelt u het beeld en geluid in voor een korte controle. Na enkele seconden worden het beeld en geluid weeuitgeschakeld.

Batterij zwak (leeg) melding:

Tijdens gebruik geeft het batterij symbool rechtsboven in het display de batterijlading wee.

Zodra de batterijlading is gedaald tot 25% , danlicht de power-LED rood op als attentie. U kunt het beste nu de adapter aansluten om de accu bij te laden.

Als de batterijlading verder zakt tot bijna leeg danlicht het batterijsymbol bool rood op en gaat knippenen. Ook het power-lampje gaat rood knippenen en gedurende 10 tot 15 minutes klinken er elke 30 seconden enkele waarschuwingstoontjes. Sluit nu direct de adapter aan anders zar de monitor binnendezeijd uitschakelen.

MENUGESTUURDE FUNCTIONS

Door kort op toets drukken opent u het menu. Gebruik nu de pijltjestoetsen of om een van de volgende functies te selecteren:

Helderheid:

Selecteer met en de gewenstehelderheid en druk op om de instelling op te slaan en het menu te sluiten.

Let op dat het stroomverbruik bij een hoge intensiteit hoger is dan bij een lage dis

play-intensiteit. Bij mobiel gebruik, dus als de accu de stroom要去 leveren, is een lagere intensiteit aan te bevelen. Bij gebruik op de adapter kunt u de hogere intensiteit instellen.

Slaapliedjes / Sirene:

Selecteer met en het gewenste slaapliedje (keuze 1-4) of selecteer het geluid van een sirene (5). Bij de keuze worden de 4 slaapliedjes awhile elkaar afgespeeld. Het volume is vast ingesteld en kan nicht door u gewijzigd worden.

Het afspelen start direct en stopt automatisch na 15 minutes of selecteer keuze OFF om het afspelen voortijdig te beeindigen.

Druk op om deinstelling op te slaan en het menu te sluiten.

Let op dat het geluid van de slaapliedjes of sirene via de microfoon van de camera bij de

monitorteringkomt.Ukuntoverwegenomindat gevalhetgeluid van de monitor op nivo 0 te zetten (= geluiduit).

Multicamera:

Introductie:

Op de AVM-500 monitor kurz u tot maximaal 4 camera's aanmelden. In het geval u meertere camera's aan de monitor heeft aangemeld, dan kurz u handmatig maar een andere camera omschakelen of automatisch de beelden van alle aangemelde camera's na elkaar zich.

Losse camera's zich verzrikijgbaar via de service afdeling van Alecto via www.alecto.com (bestelnummer 'AVM-5001')

Aanmelden weitere camera's:

1. Sluit de voedingsadapter op de camera aan en schuif de OFF/ON schakelaar aan dechterzijde in de positie ON.

2. Open op de monitor het menu door op toets te drukken en selecteer met de toetsen de optie

3. Selecteer met de toetsen en de optie en druk op toets
4. Selecteer met en het eerstevolgende vrijecamera-nummer en druk op toets
5. Houd aan de onderzijde van de nieuwe camera toets PAIRING ingedrukt totdat na enkele seconden het groene OFF/ON lampje gaat knipperen, de camera gaat nu opzoek maar de monitor.
6. Na enkele seconden verschijnt het beeld van de neue camera op het scherm van de monitor. Herhaal deze instructie als het aanmelden nicht in een keer gelukt is.

Camera selecteren:

1. Open op de monitor het menu door op toets te drukken en selecteer met de toetsen <en de optie
2. Selecteer met de toetsen en de optie en druk op toets
3. Selecteer met en het gewenste camera-nummer en druk op toets
4. Na enkele seconden toont de monitor het beeld van de geselecteerde camera.

Rechtsboven in het scherm worden het nummer weergegeven van de camera waarvan het beeld worden getoond.

Camera SCAN:

Selecteer bij instructie 2 hierboven optie en druk op toets om de SCAN-modus in te schakelen. Het beeld en geluid van alle aangemelde camera's wordt nu na elkaar en gedurende 10 seconden via de monitor weergegeven.

Let op: Er worden NIET automatisch overgeschakeld maar een camera waar geluid

wordt gedetecteerd.

Camera verwijderen:

Camera's die defect of nicht meer in gebruik+zijn要去en als volgt uit het system verwijderd worden:

1. Open op de monitor het menu door op toets te drukken en selecteer met de toetsen <en de optie
2. Selecteer met de toetsen en de optie en druk op toets
3. Selecteer met en het nummer van de camera die verwijderd要去 worden en druk optoets
4. Er klinkt een toon uit de monitor en de bewuste camera worden afgemeld.

zoom:

In dit menu=kunt u het beeld vergroten (iets dichter bij halen). Selecteer voor vergroot beeld,selecteer voor normal beeld.

Bij een ingeschakelde zoom functie verschijnt het icoon boven in het display.

Druk op om deinstelling op te slaan en het menu te sluiten.

Temperatuurweergave en alarm:

Rechtsboven in het beeld van de monitor worden de temperatuur weergegeven van de ruimte waar de camera is geplaatst

Weergave in ^ C of in ^

Bij de optie ^ C stelt u de temperatuur-weergave in op graden Celsius, bij de optie ^ F worden de temperatuur in graden Fahrenheit weergegeven.

Selecteer deze optie en druk op toets om de keuze vast te leggen.

Weergave calibreren (corrigeren):

Bij de optie kunt u de temperatuurweergave corrigeren:

selecteer deze optie, druk op toets en stel met de toetsen en de correcte temperatuur in. Druk

op toets om de keuze vast te leggen en op toets om het menu te sluiten.

Alarmwaarden ingeven:

Bij de opties HIGH en LOW kunt u de maximum en minimum temperatuur instellen:

selecteer HIGH of LOW, druk op toets en stel met de toetsen en de maximum of minimum waarde in; druk op toets (of toets om de keuze vast te leggen en op toets om het menu te sluiten.

Alarm aan/uit:

Bij de opties ON en OFF schakelt u het temperatuur alarm in ofuit. Selecteer deze optie en druk op toets om de keuze vast te leggen en op toets m het menu te sluiten. Als het alarm is ingeschakeld dan Licht boven in het scherm het symbool op.

Werking temperatuur-alarm:

Zodra de minimum of de maximum limiet overschreten worden klinken er elke 10 seconden enkele beeptoontjes als waarschuwing en knippert de temperatuurweergave en het symbol.

Zodra de temperatuur waar binnen de gestelde grenzen is gekomen, stoppen de toontjes of schakel het temperatuuralarm uit om de toontjes eerder te lately stoppen.

VOX:

In deze menu-optie kein u instellen bij welt geleuidsnivo het beeld en het geluid in moet schakelen als u de VOX functie heeft ingeschakeld:

• keuze (bovenste optie in het scherm): hoge gevoeligheid, reeds inschakelen bij zwakke geluiden

• keuze (middelste optie in het scherm): gemiddelde gevoeligheid, inschakelen bij normale geluiden

NL

• keuze (bnderste optie in het scherm):
  • lage gevoeligheid, alleen inschakelen bij harde geluiden
    Druk op m deinstelling op te slaan en het menu te sluiten.

Alsijdens gebruik het beeld en het geluiduitgaan verwijl er toch voldoende geluid is, n een hogere gevoeligheid in of schakel deunctie uit om continu te kijken en te luisteren.

TIPS EN WAARSCHUWINGEN

ALGEMEEN:

• Lees de gezbruiksaanwijzing goed door en volg alle aanwijzingen op.
• Plaats of gebruik de camera(s) of de monitor nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeijng van warmte; bedek nooit de monitor, de camera(s) en/of de voedingsadapter(s) enplaats deze Niet direct naast een warmtebron.
• Gebruik uitsluitend de meegeleverde adapter(s); het aansluiten van een ander type adapter kan schade aan de elektronica toebrengen.
• Zorg dat de adaptersnoeren nicht beschadigd raken en voorkom dat deze draden tot struikelen of vallen können leiden.
• De monitor, de camera(s) en/of de voedingsadapter(s) nooit demonteren; dit dient alleen door gekwalificeerd personeel te gebeuren.

ACCU:

Zodra u de monitor op de voedingsadapter heeft aangesloten en deze adapter in een 230V stopcontact heeft gestoken, worden de batterij opgeladen.

• U kurz de adapter continu aangesloten latent zitten; het oplaadcircuit voor de batterij is elek

tronisch geregeld, er bestaat geen gevaar voor overladen.

In het geval u de set voor langerearend nicht gebruikt (>2 maanden), is het wel raadzaam de adapter eui het stopcontact te nemen en de batterij uit de monitor te halen. Bij wee in gebruik nemen, eerst de batterij goed opladen.

INSTALLATIE:

• De voedingsadapter alleen aan de camera of aan de monitor aansluiten of losnemen als de voedingsadapter uit het stopcontact is genomen.

• Installer de AVM-500 nicht tijdens een onweersbui.

• Raak geen ongeïsoleerde adaptersnoeren aan tensij de adapters uit het stopcontact zich genomen.

STORINGSVRIJ:

• het signalaal van deze AVM-500 is digitaal geocodeerd. U zult dus nooit het signalaal van andere apparatuur ontvangen noch zal het signalaal van uw camera(s) op de monitor van bijvoorbeeld uw buren worden getoond.

In het geval de camera(s) of de monitor zich in of in de directe nabijheid van elektromagnetische velden bevindt, dan kan het signaal (beeld of geluid) hiervan enige hinder ondvinden. Probeer in dit geval een andere locatie voor de camera(s) of voor de monitor of verplaats, indien möglichk, de bron van de storing.

• Het afluisteren/aftappen van deze signalen is vrijwel onmogelijk. Niet alleen dient men zich in het bereik van de AVM-500 te bevinden, men heeft hier ookkestbare apparatuur voor nodig.

BEREIK:

• Het bereik van de AVM-500 bedraagt tot 300 meter in het open veld en tot 50 meter inUIS; het bereik is afhankelijk van lokale omstandigheden.
• Komen de units buiten bereik van elkaar dan verschijnt het 'buiten bereik' beeld ( 3) en klinken er elke minuut enkele beeptonen als attentie. Zodat de camera en de monitor waar in elkaars bereik komen, stopt deze waarschuwing.

VERTRAGING IN BEELD EN GELUID:

• De camera stuart het beeld en geluid in digitale blokjes waar de monitor. De monitor maakt van deze signalen weeer een herkenbaar beeld en een verstaanbaar geluid. Tussen het moment van bewegen en geluid makesen en het zien / horen hiervan op de monitor zit daardoor eenkleine vertraging.
• Ook het geluid en het beeld op de monitor lopen Niet exact synchroon met elkaar.

ONDERHOUD:

• Reinig de AVM-500 uitsluitend met een vochtige doek; gebruik geen chemische reinigingsmiddelen. Vóor het reinigen要去en de adapters losgekoppeld worden.

MILIEU EN AFDANKEN:

• De verpakking van deze AVM-500(Int) sunt u alsoud papier inleveren. Wij adviseren城县om deze te bewaren zodayat bij transport, hetapparaat adequaat verpakt kan worden.
  Defecte of uitgewerkte accu's of batterijen dient u in te leveren bij uwplaatselijk depot voor Klein chemisch afval of bij de speciaal waarvoor bestemde batterij inzamelpunten. Gooi accu's of batterijen nooit bij uw huishoudelijk afval.
• Wordt de AVM-500 verrangen, leverdezedan in bij uw leverancier; zij zorgen voor eenmilieuvriendelijk verwerking.

STORING:

• geen beeld, geen geluid:

• waar de monitor en de camera ingeschakeld? (accu opgeladen,adapter aangesloten)

• is de camera binnen het bereik van de monitor?

• is het beeld en geluid Niet onder invloed van stilte uitgeschakeld? (VOX)

• staat het volume bij de monitor Niet op O (uit)?

• waar de camera en de monitor op elkaar aangemeld?

• Is dit allemaal in orde, neem dan de adaptersuit het stopcontact, verwijder de accuuit demonitor, wacht nu ruim een minuut enplaatsalles wee terug. Schakel de monitor en dcamera weer in.

• Als u hierna nog steeds geen beeld of geluid heeft, neem dan contact op met de servicededienst van Alecto via internet www. alecto.nl

SPECIFICATIONS

Bereik: tot 50m binnenshuis tot 300 meter buitenshuis

Voeding monitor: 3.7V Li-lon batterijpakket,

1440mAh

5VDC 1000mA voedingsadap-

ter model: ZD5C050100EUDW

Voeding camera: 5VDC 600mA voedingsadapter

-+ (incl.)

model:

ZD5C05

Frequentie: 2400-2483,5 MHz

Modulatie: GFSK, FHSS

RF output: < 20 dBm

Oplaadduur accu: +/- 4 uur (*)

Gebruiksduur accu: 6~8 uu (*)

Gebruikstemperatuar: 0^ - 40^

Gebruiksvochtigkeit: 40% 90% RH

Bewaartemperatuur: -10°C - 50°C

Nauwkeurigheid: ± 2^ (bij 25^ )

Monitor geschikt voor: 4 camera's

*: genoemdeijd den bij benadering en afhanke- lijk van gebruik, instelling en conditie van de accu.

GARANTIE

Op de Alecto AVM-500 heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende dieperiode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beordeling van de importeur.

HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze AVM-500 of de serviceafdeling van Alecto via internet www.alecto.nl

DE GARANTIE VERVALT: Bij ondeskundig gebruik, fouitieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparations door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers en batterijen vallen nicht onder de garantie. Ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, isuitgesloten.

INTRODUCTION
