GEBRUIKSAANWIJZING DO05804 SIEMENS

Ontlucht het toestel volledig!

Ontlucht het toestel volledig!

1.

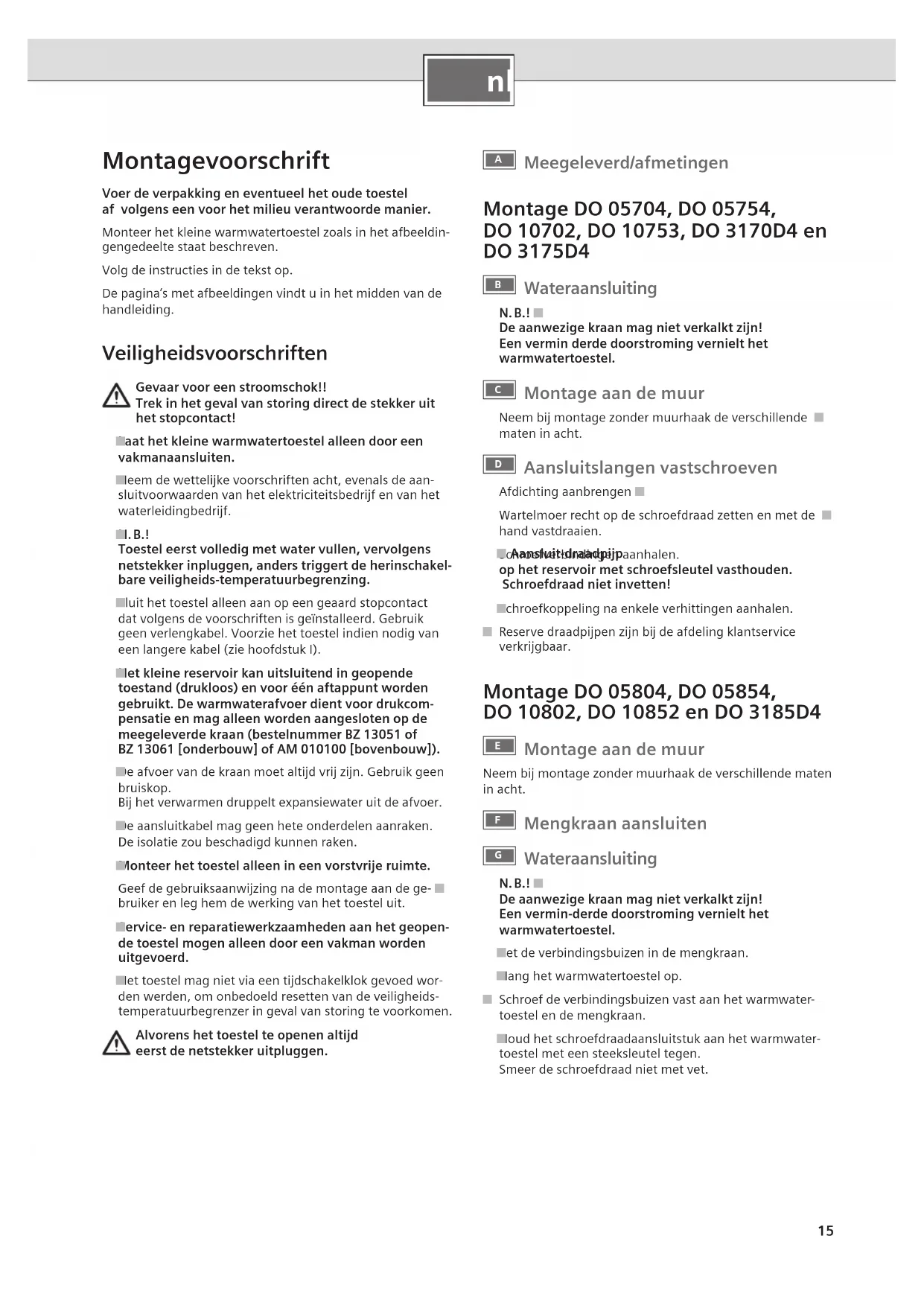

Voer de verpakking en eventueel het oude toestel af volgens een voor het milieu verantwoorde manier.

Monteer het kleine warmwatertoestel zoals in het afbeeldingengedeelte staat beschreven.

Volg de instructies in de tekst op.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Veiligheidsvoorschriften

Gevaar voor een stroomschok!!

Trek in het geval van storing direct de stekker uit het stopcontact!

■aat het kleine warmwatertoestel alleen door een vakmanaansluiten.

■leem de wettelijke voorschriften acht, evenals de aansluitvoorwaarden van het elektriciteitsbedrijf en van het waterleidingbedrijf.

I.B.!

Toestel eerst volledig met water vullen, vervolgens netstekker inpluggen, anders triggert de herinschakelbare veiligheids-temperatuurbegrenzing.

■luit het toestel alleen aan op een geaard stopcontact dat volgens de voorschriften is geïnstalleerd. Gebruik geen verlengkabel. Voorzie het toestel indien nodig van een langere kabel (zie hoofdstuk I).

let kleine reservoir kan uitsluitend in geopende toestand (drukloos) en voor één aftappunt worden gebruikt. De warmwaterafvoer dient voor drukcompensatie en mag alleen worden aangesloten op de meegeleverde kraan (bestelnummer BZ 13051 of BZ 13061 [onderbouw] of AM 010100 [bovenbouw]).

- e afvoer van de kraan moet altijd vrij zijn. Gebruik geen bruiskop.

Bij het verwarmen druppelt expansiewater uit de afvoer.

- De aansluitkabel mag geen hete onderdelen aanraken. De isolatie zou beschadigd kunnen raken.

Monteer het toestel alleen in een vorstvrije ruimte.

Geef de gebruiksaanwijzing na de montage aan de gebruiker en leg hem de werking van het toestel uit.

■service- en reparatiewerkzaamheden aan het geopen-de toestel mogen alleen door een vakman worden uitgevoerd.

■ let toestel mag niet via een tijdschakelklok gevoed worden werden, om onbedoeld resetten van de veiligheids-temperatuurbegrenzer in geval van storing te voorkomen.

Alvorens het toestel te openen altijd eerst de netstekker uitpluggen.

Meegeleverd/afmetingen

Montage DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 en DO 3175D4

Wateraansluiting

N.B.!

De aanwezige kraan mag niet verkalkt zijn! Een vermin derde doorstroming vernielt het warmwatertoestel.

Montage aan de muur

Neem bij montage zonder muurhaak de verschillende maten in acht.

Aansluitslangen vastschroeven

Afdichting aanbrengen

Wartelmoer recht op de schroefdraad zetten en met de hand vastdraaien.

- Aansvlatdraadpajpaanhalen. op het reservoir met schroefsleutel vasthouden. Schroefdraad niet invetten!

■ chroefkoppeling na enkele verhittingen aanhalen.

- Reserve draadpijpen zijn bij de afdeling klantservice verkrijgbaar.

Montage DO 05804, DO 05854, DO 10802, DO 10852 en DO 3185D4

Montage aan de muur

Neem bij montage zonder muurhaak de verschillende maten in acht.

Mengkraan aansluiten

Wateraansluiting

N.B.!

De aanwezige kraan mag niet verkalkt zijn! Een vermin-derde doorstroming vernielt het warmwatertoestel.

■et de verbindingsbuizen in de mengkraan.

lang het warmwatertoestel op.

Schroef de verbindingsbuizen vast aan het warmwater-toestel en de mengkraan.

■loud het schroefdraadaansluitstuk aan het warmwatertoestel met een steeksleutel tegen. Smeer de schroefdraad niet met vet.

H Ingebruikneming

1. Open de haakse afsluiter (alleen DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 en DO 3175D4): De stekker mag niet in het stopcontact gestoken zijn.
2. Vul het toestel volledig met water.

DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 en DO 3175D4:

Stel de doorstroming in met de hoekafsluiter.

DO 05804, DO 05854, DO 10802, DO 10852 en DO 3185D4:

Stel de doorstroming in met de reduceerschroef van de mengkraan.

Toestel van 5 liter: 5 l/min = 1 l in 12 seconden

Toestel van 10 liter: 10 l/min = 1 l in 6 seconden

1. Steek daarna pas de stekker in het stopcontact.

Zet de temperatuurknop op „III“ (ca. 85 °C).

Let op het toestel tijdens het opwarmen tot het controle-lampje uitgaat.

Opwarmtijd:

5 liter toestel: 12–18 minuten

10 liter toestel: 25–35 minuten

Controleer de temperatuur.

N. B.: Waneer de veiligheids-temperatuurbegrenzing het kleine reservoir heeft uitgeschakeld, de netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstromen, vervolgens de netstekker weer inpluggen. Het toestel is nu weer bedrijfsgereed.

1. Begrenzing van de afvoertemperatuur

De afvoertemperatuur van het warmwatertoestel kan mechanisch worden begrensd op stand „I“ (ca. 40 °C) of stand „e“ (ca. 60 °C).

Aanwijzingen voor het begrenzen van de temperatuur vindt u in de gebruiksaanwijzing.

1. Energie besparen

Temperatuurkeuzeknop op „e“ zetten.

Aansluitkabel vervangen

De aansluitkabel mag alleen door een door ons erkende klantenservice worden vervangen om gevaren te voorkomen.

De stekker moet uit het stopcontact worden getrokken voordat de kabel wordt vervangen.

Gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor in de huishouding of voor huishoudelijke, niet commerciële toepassingen. Huishoudelijke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, kantoren, agrarische en commerciële bedrijven, evenals het gebruik door gasten van pensions, kleine hotels en soortgelijke woongelegenheden.

Gevaar voor een stroomschok!! Trek in het geval van storing direct de stekker uit het stopcontact!

De kraan kan heet worden!

Personen (ook kinderen) met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis mogen het apparaat niet gebruiken, tenzij ze daarbij onder toezicht staan of worden begeleid door een persoon die voor hun veiligheid verantwoordelijk is.

- et erop dat kinderen niet met het apparaat spelen.

■ Uitvoerige informatie vindt u tevens in de montagehandleiding.

- Het kleine warmwatertoestel dient voor het verhit ten en warm houden van leidingwater tot ca. 85 °C

De warmwaterafvoer van het warmwatertoestel dient voor de drukcompensatie en mag alleen worden aangesloten op een drukloze kraan BZ 13051 of BZ 13061 (onderbouw) of AM 010100 (bovenbouw).

De afvoertemperatuur kan worden begrensd tot ca. 40 °C (stand „I“) of ca. 60 °C (stand „e“).

De temperatuurkeuzeknop schakelt tevens de verwarming in.

Stand:

Koud

* Bescherming tegen vorst

I Ca. 40 °C (lichte klik)

Tijdens het verhitten brandt het controlelampje en druppelt expansiewater uit de afvoer.

Bij een hoge temperatuur ontstaat sneller kalkaanslag in het toestel.

Tip: Om het toestel economisch te gebruiken en de vorming van kalkafzetting te reduceren, de temperatuurkeuzeknop op „e“ zetten.

Reinigen

Gebruik voor het reinigen van toestel en kraan alleen een vochtige doek, eventueel met een beetje azijn.

Ontkalken

Ontkalk de afvoerbuis met een in de handel verkrijgbaar ontkalkingsmiddel of azijn.

Lees de waarschuwingen van de fabrikant bij het ontkalkingsmiddel.

Wanneer de kraan volledig geopend is en het water duidelijk langzamer uit de kraan loopt, moeten het warmwatertoestel en de kraan door een vakman worden ontkalkt. Anders kan een onaanvaardbaar hoge druk ontstaan.

Storing

Wordt het water niet meer verwarmd, dan de temperatuurkeuzeknop op „e“ zetten, netstekker uitpluggen, warmwaterkraan openen en ca. 4 liter water laten doorstromen. Vervolgens de netstekker weer inpluggen.

Service- en reparatiewerkzaamheden aan het geopende toestel mogen alleen door een vakman worden uitgevoerd.

Alvorens het toestel te openen altijd eerst de netstekker uitpluggen.

Klantenservice

Controleer ter voorkoming van onnodige kosten voor diensten van de klantenservice bij storingen eerst of sprake is van een bedieningsfout en of de zekering in de meterkast in orde is.

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te geven.

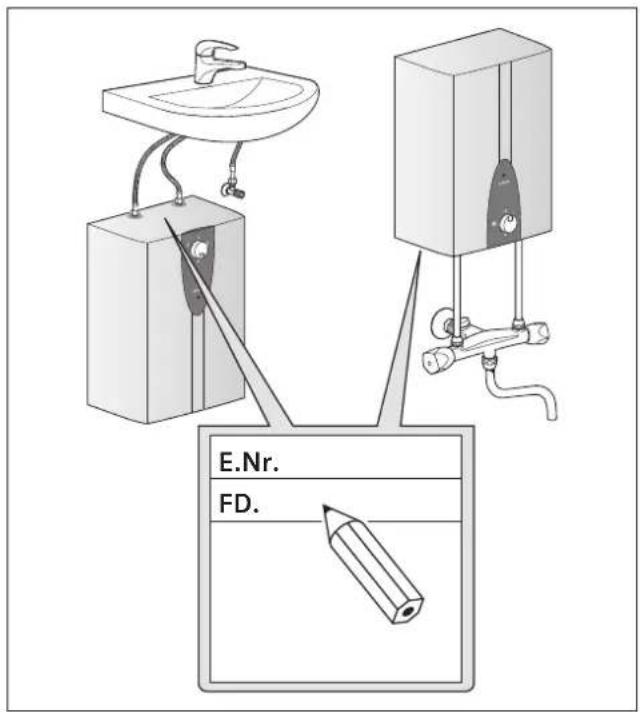

E.Nr. FD.

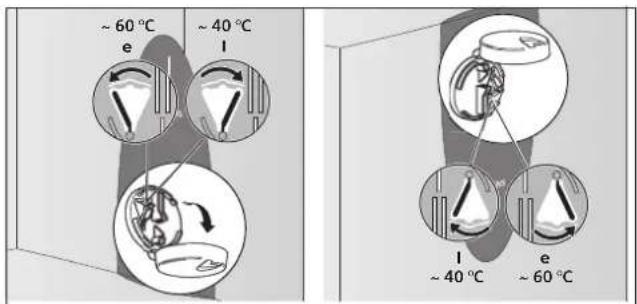

Temperatuurbegrenzing

1. Zet de temperatuurkeuzeknop op „●”.

2. Kapje van de temperatuurkeuzeknop omhoogklappen.

3. Kies:

$$ I = \mathrm{ca.} 4 0 ^ {\circ} \mathrm{C} $$

$$ e = c a. 6 0 ^ {\circ} C $$

1. Kapje sluiten.

~ 60 °C ~ 40 °C e I ~ 40 °C ~ 60 °C

DO ..8.. DO ..7..

Afvoer van afval

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elek trische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijsodig.

Wijzigingenvoorbehouden.
