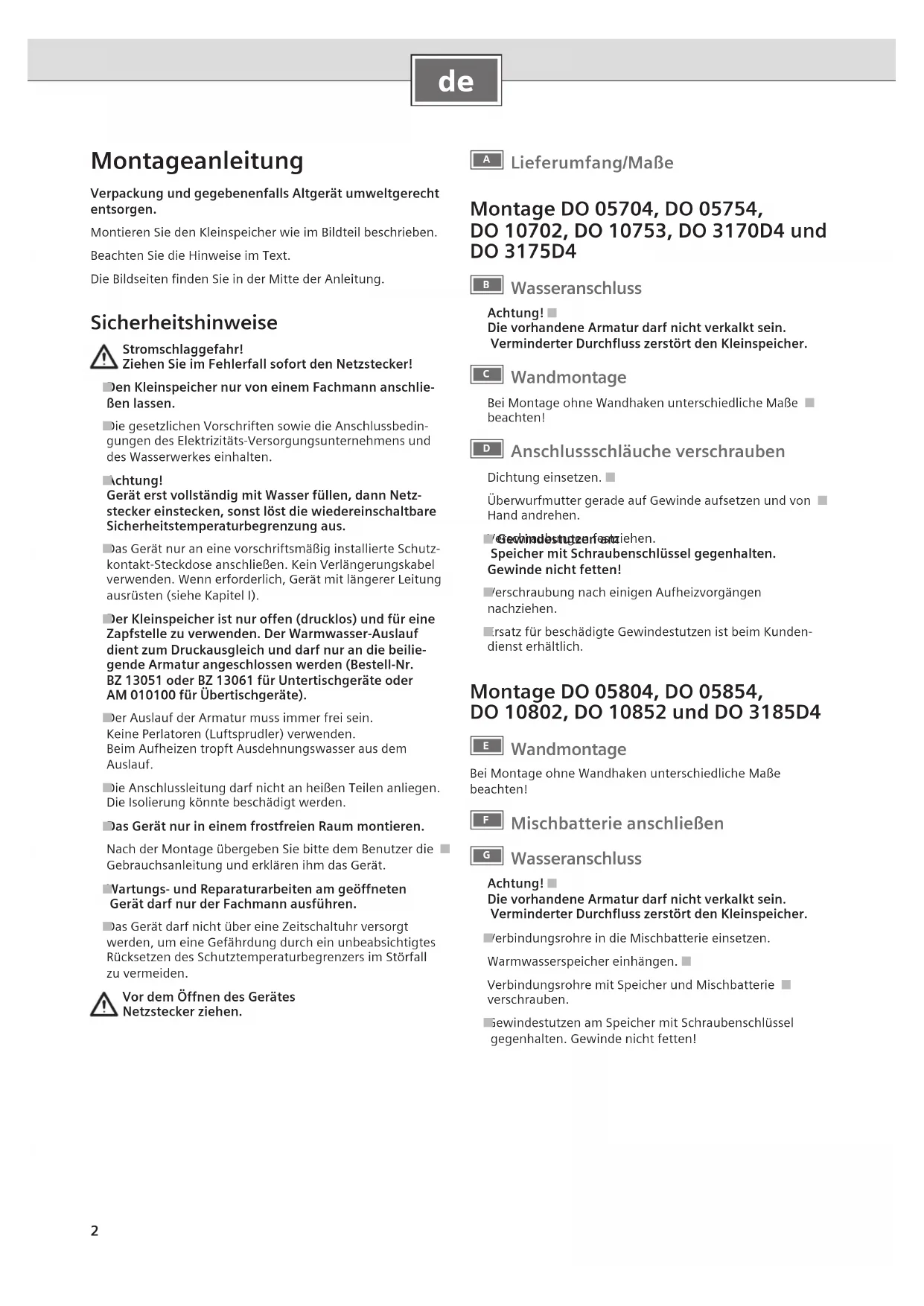

BEDIENUNGSANLEITUNG DO05804 SIEMENS

Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montieren Sie den Kleinspeicher wie im Bildteil beschrieben.

Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Sicherheitshinweise

Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker!

Den Kleinspeicher nur von einem Fachmann anschließen lassen.
Die gesetzlichen Vorschriften sowie die Anschlussbedingungen des Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes einhalten.
Achtung!

Gerät erst vollständig mit Wasser füllen, dann Netzstecker einstecken, sonst löst die wiedereinschaltbare Sicherheitstemperaturbegrenzung aus.

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Kein Verlängerungskabel verwenden. Wenn erforderlich, Gerät mit längerer Leitung ausrüsten (siehe Kapitel I).
Der Kleinspeicher ist nur offen (drucklos) und für eine Zapfstelle zu verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich und darf nur an die beiliegende Armatur angeschlossen werden (Bestell-Nr. BZ 13051 oder BZ 13061 für Untertischgeräte oder AM 010100 für Übertischgeräte).
Der Auslauf der Armatur muss immer frei sein.

Keine Perlatoren (Luftsprudler) verwenden.

Beim Aufheizen tropft Ausdehnungswasser aus dem Auslauf.

Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolierung könnte beschädigt werden.
Das Gerät nur in einem frostfreien Raum montieren.

Nach der Montage übergeben Sie bitte dem Benutzer die Gebrauchsanleitung und erklären ihm das Gerät.

Vartungs- und Reparaturarbeiten am geöffneten Gerät darf nur der Fachmann ausführen.
Das Gerät darf nicht über eine Zeitschaltuhr versorgt werden, um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers im Störfall zu vermeiden.

Vor dem Öffnen des Gerätes

Netzstecker ziehen.

Lieferumfang/Maße

Montage DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4

Wasseranschluss

Achtung!

Die vorhandene Armatur darf nicht verkalkt sein.

Verminderter Durchfluss zerstört den Kleinspeicher.

Wandmontage

Bei Montage ohne Wandhaken unterschiedliche Maße beachten!

Anschlussschläuche verschrauben

Dichtung einsetzen.

Überwurfmutter gerade auf Gewinde aufsetzen und von Hand andrehen.

Gewindestutzerfestziehen.

Speicher mit Schraubenschlüssel gegenhalten. Gewinde nicht fetten!

Verschraubung nach einigen Aufheizvorgängen nachziehen.
■rsatz für beschädigte Gewindestutzen ist beim Kunden-dienst erhältlich.

Montage DO 05804, DO 05854, DO 10802, DO 10852 und DO 3185D4

Wandmontage

Bei Montage ohne Wandhaken unterschiedliche Maße beachten!

Mischbatterie anschließen

Wasseranschluss

Achtung!

Die vorhandene Armatur darf nicht verkalkt sein. Verminderter Durchfluss zerstört den Kleinspeicher.

Verbindungsrohre in die Mischbatterie einsetzen.

Warmwasserspeicher einhängen.

Verbindungsrohre mit Speicher und Mischbatterie verschrauben.

Gewindestutzen am Speicher mit Schraubenschlüssel gegenhalten. Gewinde nicht fetten!

Inbetriebnahme

1. Eckventil öffnen (nur DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4) Netzstecker darf nicht eingesteckt sein.

2. Gerät vollständig mit Wasser füllen.

DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 und DO 3175D4: Durchfluss am Eckregulierventil einstellen.

DO 05804, DO 05854, DO 10802, DO 10852 und DO 3185D4: Durchfluss an der Drosselschraube der Mischbatterie einstellen.

5-Liter-Gerät: 5 l/min = 1 l in 12 Sekunden 10-Liter-Gerät: 10 l/min = 1 l in 6 Sekunden

1. Erst dann

Netzstecker einstecken.

Temperaturwähler auf „III“ (ca. 85 °C) drehen.

Aufheizen überwachen, bis Kontrolllampe erlischt.

Aufheizzeit:

5-Liter-Gerät:	12–18	Minuten
10-Liter-Gerät:	25–35	Minuten

Temperatur prüfen.

Achtung: Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher abgeschaltet, Netzstecker ziehen, Warmwasserhahn öffnen und ca. 4 Liter Wasser durchlaufen lassen, dann Netzstecker wieder einstecken. Das Gerät ist nun wieder betriebsbereit.

1. Begrenzung der Auslauftemperatur

Die Auslauftemperatur des Kleinspeichers kann mechanisch auf Stufe „I“ (ca. 40 °C) oder Stufe „e“ (ca. 60 °C) begrenzt werden.

Hinweise zur Temperaturbegrenzung finden Sie in der Gebrauchsanleitung.

1. Energie sparen

Temperaturwähler auf „e“ stellen.

Wechseln der Anschlussleitung

Die Anschlussleitung darf nur von einem von uns konzessionierten Kundendienst ausgewechselt werden, um Gefährdungen zu vermeiden.

Der Netzstecker muss vor dem Wechsel gezogen sein.

Gebrauchsanleitung

Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr! Ziehen Sie im Fehlerfall sofort den Netzstecker!

Die Armatur kann heiß werden!

Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

■inder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
Ausführliche Informationen können Sie auch in der Montageanweisungnachlesen.
- der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85 °C.
Der Warmwasser-Auslauf des Kleinspeichers dient zum Druckausgleich und darf nur an die drucklose Armatur BZ 13051 oder BZ 13061 (Untertisch) bzw. AM 010100 (Übertisch) angeschlossen werden.
Die Auslauftemperatur kann auf ca. 40 °C (Stellung „ I“) oder ca. 60 °C (Stellung „e“) begrenzt werden.

Der Temperaturwähler schaltet auch die Heizung ein.

Stellung:

kalt
* Frostschutz

I ca. 40 °C (leichte Rastung)

e Energiesparstellung ca. 60 °C (leichte Rastung)

III Heißwasser ca. 85 °C

Beim Aufheizen leuchtet die Kontrolllampe und Ausdehnungswasser tropft aus dem Auslauf.

Bei hohen Temperaturen verkalkt das Gerät schneller.

Tipp: Um das Gerät ökonomisch zu betreiben und die Verkalkung zu reduzieren, den Temperaturwähler auf „e“ stellen.

Reinigen

Gerät und Armatur nur feucht abwischen, evtl. mit etwas Essig.

Entkalken

Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalken.

Bei Entkalkern die Warnhinweise des Herstellers beachten.

Wenn bei voll geöffneter Armatur das Wasser deutlich langsamer ausläuft, sind der Kleinspeicher und die Armatur von einem Fachmann zu entkalken. Sonst kann ein unzulässig hoher Druck entstehen.

Störung

Wird das Wasser nicht mehr erhitzt, den Temperaturwähler auf „e“ stellen, Netzstecker ziehen, Warmwasserhahn öffnen und ca. 4 Liter Wasser durchlaufen lassen. Anschließend Netzstecker wieder einstecken.

Wartungs- und Reparaturarbeiten am geöffneten Gerät darf nur der Fachmann ausführen.

Vor dem Öffnen des Gerätes Netzstecker ziehen.

Kundendienst

Um unnötige Kosten für einen Kundendiensteinsatz zu vermeiden, bei Störungen erst prüfen, ob ein Bedienfehler vorliegt oder die Haussicherung ausgelöst hat.

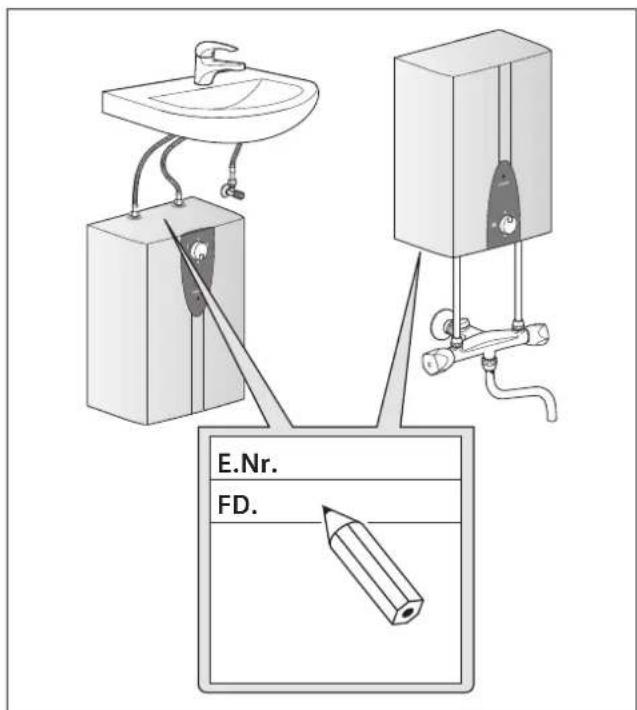

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an.

E.Nr. FD.

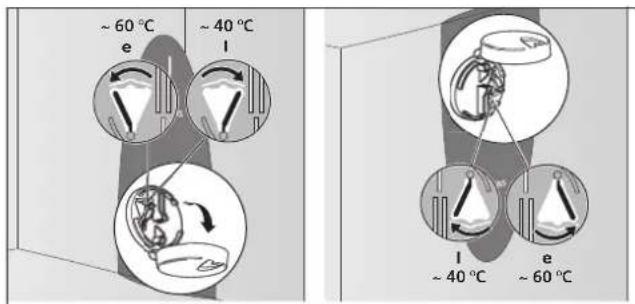

Temperaturbegrenzung

1. Temperaturwähler auf „●“ stellen.

2. Abdeckung des Temperaturwählers aufklappen.

3. Wählen:

$$ I = \mathrm{ca.} 4 0 ^ {\circ} \mathrm{C} $$

$$ \mathbf {e} = \mathrm{ca.} 6 0 ^ {\circ} \mathrm{C} $$

1. Abdeckung schließen.

~ 60 °C ~ 40 °C e l ~ 40 °C ~ 60 °C

DO ..8.. DO ..7..

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Änderungen vorbehalten.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone]* oder unter

[e-mail]

*) 0,14 EUR/Min. aus dem Festnetz

Mobilfunk max. 0,42 EUR/Min.

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten – bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Siemens-Electrogeräte GmbH

Carl-Wery-Str. 34 / 81739 München // Germany

Gerät vollständig entlüften!
