DO05804 - Caldaia SIEMENS - Manuale utente e istruzioni gratuiti

Marca	Siemens
Modello	DO05804
Tipo di prodotto	Scaldabagno elettrico ad accumulo, montaggio a parete, senza pressione
Capacità	5 litri
Alimentazione elettrica	230 V, 50 Hz
Potenza	2000 W (stima)
Temperatura massima	85 °C
Temperature regolabili	Circa 40 °C (posizione I), 60 °C (posizione e, risparmio energetico), 85 °C (posizione III)
Collegamento acqua	Uscita acqua calda senza pressione obbligatoria, tubazione BZ 13051 o BZ 13061 (sotto lavabo) o AM 010100 (sopra)
Dimensioni (A x L x P)	Circa 30 x 30 x 30 cm (stima)
Peso	Circa 3 kg (stima)
Materiale del serbatoio	Acciaio smaltato (stima)
Classe di protezione	IP24 (stima)
Sicurezza	Limitatore di temperatura di sicurezza riarmabile, protezione antigelo
Installazione	A parete, riservata a un professionista, locale al riparo dal gelo
Manutenzione ordinaria	Pulizia con panno umido, decalcificazione del tubo di uscita con prodotto decalcificante o aceto
Decalcificazione professionale	Necessaria se portata debole nonostante rubinetto aperto
Tempo di riscaldamento (5 L)	12 a 18 minuti
Tempo di riscaldamento (10 L)	25 a 35 minuti (per modelli 10 L)
Garanzia	Condizioni del distributore, prova d'acquisto richiesta
Assistenza post-vendita	Contattare Siemens Italia o il rivenditore

Domande frequenti - DO05804 SIEMENS

Qual è la capacità dello scaldabagno Siemens DO05804?

Il modello DO05804 ha una capacità di 5 litri (stima). Esistono anche modelli da 10 litri nella stessa gamma.

Come installare lo scaldabagno DO05804?

L'installazione deve essere eseguita da un professionista. Montare l'apparecchio a parete, in un locale al riparo dal gelo. Collegare l'uscita dell'acqua calda a una tubazione senza pressione (rif. BZ 13051, BZ 13061 o AM 010100). Non montare filtri o rompigetto sul rubinetto.

Come regolare la temperatura dell'acqua?

Utilizzare il selettore rotativo: posizione I per circa 40 °C, e per circa 60 °C (risparmio energetico) e III per circa 85 °C. Il limite meccanico può essere regolato aprendo il coperchio del selettore.

Cosa fare se l'acqua non si riscalda più?

Posizionare il selettore su e, scollegare la spina, aprire il rubinetto dell'acqua calda e far scorrere circa 4 litri d'acqua. Ricollegare quindi la spina. Questo riattiva il limitatore di sicurezza.

Come decalcificare lo scaldabagno?

Per il tubo di uscita, utilizzare un prodotto decalcificante commerciale o aceto. Se la portata rimane bassa anche a rubinetto aperto, rivolgersi a un professionista per una decalcificazione completa dell'apparecchio e del rubinetto.

Qual è il consumo elettrico?

La potenza non è specificata nel manuale, ma si stima circa 2000 W. Il consumo dipende dalla temperatura scelta e dalla frequenza di utilizzo.

Posso usare un timer o una prolunga elettrica?

No, è vietato utilizzare un timer per evitare danni. Non utilizzare nemmeno prolunghe elettriche. Collegare direttamente a una presa con terra.

Come pulire l'esterno dell'apparecchio?

Asciugare con un panno umido. Se necessario, utilizzare un panno imbevuto di un po' di aceto per le macchie ostinate. Non utilizzare prodotti abrasivi.

Quali sono le dimensioni e il peso?

Le dimensioni esatte non sono fornite, ma per uno scaldabagno da 5 litri, considerare circa 30 x 30 x 30 cm e un peso di circa 3 kg.

Dove trovare l'assistenza post-vendita?

Contattare l'assistenza post-vendita Siemens al 070 222 142 (Belgio) o visitare il sito www.siemens-home.com per altri paesi. Tenere a portata di mano il numero E e il numero FD del proprio apparecchio.

MANUALE UTENTE DO05804 SIEMENS

Istruzioni per l'uso e

per il montaggio

Montage-en

gebruikshandleiding

Montageanleitung

Scaricare completamente l'aria dall'apparecchio!

Scaricare completamente l'aria dall'apparecchio!

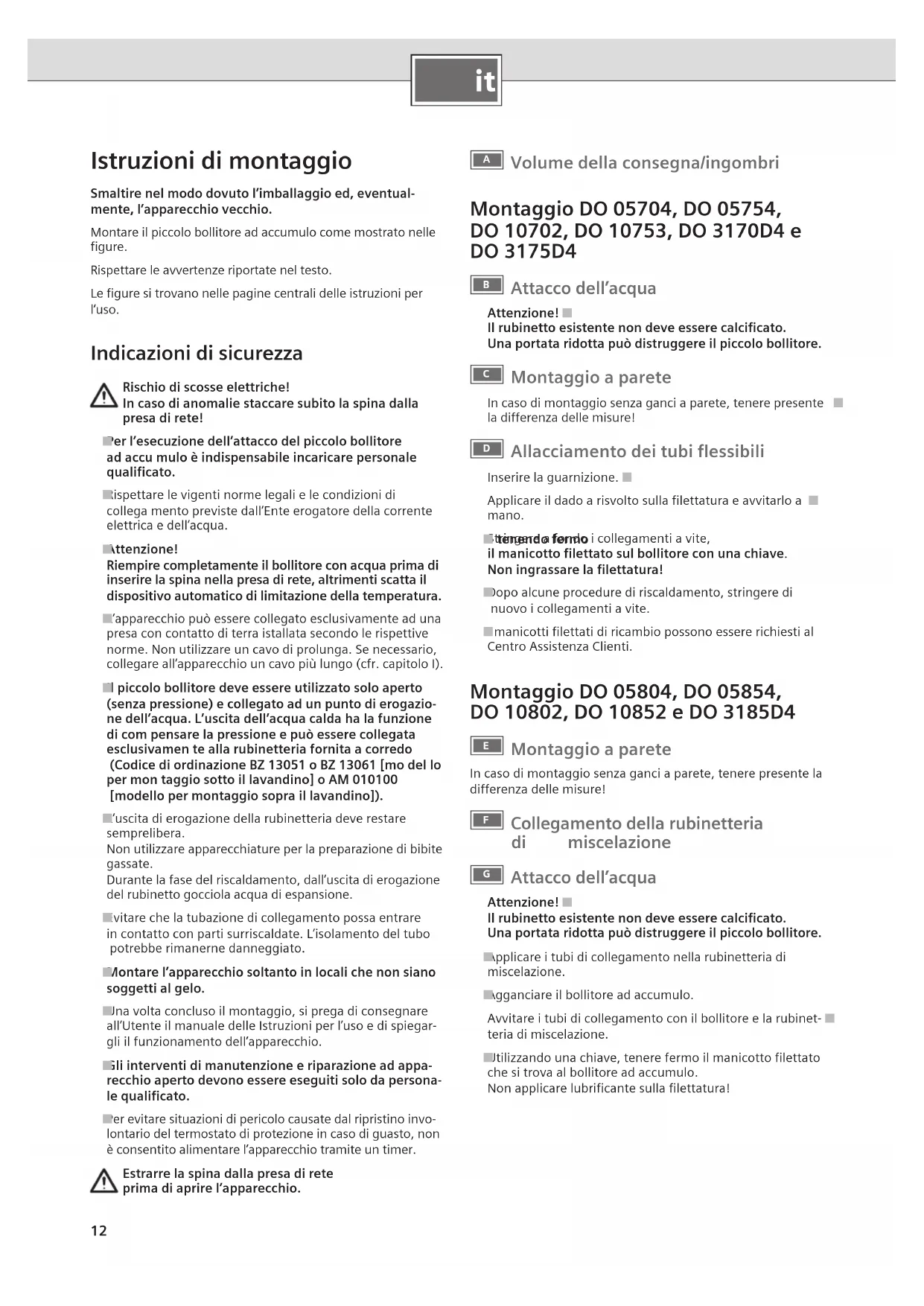

Istruzioni di montaggio

Smaltire nel modo dovuto l'imballaggio ed, eventualmente, l'apparecchio vecchio.

Montare il piccolo bollitore ad accumulo come mostrato nelle figure.

Rispettare le avvertenze riportate nel testo.

Le figure si trovano nelle pagine centrali delle istruzioni per l'uso.

Indicazioni di sicurezza

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina dalla presa di rete!

Per l'esecuzione dell'attacco del piccolo bollitore ad accu mulo è indispensabile incaricare personale qualificato.
Rispettare le vigenti norme legali e le condizioni di collega mento previste dall'Ente erogatore della corrente elettrica e dell'acqua.
Attenzione!

Riempire completamente il bollitore con acqua prima di inserire la spina nella presa di rete, altrimenti scatta il dispositivo automatico di limitazione della temperatura.

L'apparecchio può essere collegato esclusivamente ad una presa con contatto di terra installata secondo le rispettive norme. Non utilizzare un cavo di prolunga. Se necessario, collegare all'apparecchio un cavo più lungo (cfr. capitolo I).
I piccolo bollitore deve essere utilizzato solo aperto (senza pressione) e collegato ad un punto di erogazione dell'acqua. L'uscita dell'acqua calda ha la funzione di com pensare la pressione e può essere collegata esclusivamen te alla rubinetteria fornita a corredo (Codice di ordinazione BZ 13051 o BZ 13061 [mo del lo per mon taggio sotto il lavandino] o AM 010100 [modello per montaggio sopra il lavandino]).
- 'uscita di erogazione della rubinetteria deve restare semprelibera.

Non utilizzare apparecchiature per la preparazione di bibite gassate.

Durante la fase del riscaldamento, dall'uscita di erogazione del rubinetto gocciola acqua di espansione.

Evitare che la tubazione di collegamento possa entrare in contatto con parti surriscaldate. L'isolamento del tubo potrebbe rimanerne danneggiato.
Montare l'apparecchio soltanto in locali che non siano soggetti al gelo.
Una volta concluso il montaggio, si prega di consegnare all'Utente il manuale delle Istruzioni per l'uso e di spiegargli il funzionamento dell'apparecchio.
Gli interventi di manutenzione e riparazione ad apparecchio aperto devono essere eseguiti solo da personale qualificato.
Per evitare situazioni di pericolo causate dal ripristino involontario del termostato di protezione in caso di guasto, non è consentito alimentare l'apparecchio tramite un timer.

Estrarre la spina dalla presa di rete prima di aprire l'apparecchio.

Volume della consegna/ingombri

Montaggio DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4

Attacco dell'acqua

Attenzione!

Il rubinetto esistente non deve essere calcificato.

Una portata ridotta può distruggere il piccolo bollitore.

Montaggio a parete

In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Allacciamento dei tubi flessibili

Inserire la guarnizione.

Applicare il dado a risvolto sulla filettatura e avvitarlo a mano.

■ tengendo fermo i collegamenti a vite, il manicotto filettato sul bollitore con una chiave. Non ingrassare la filettatura!
Dopo alcune procedure di riscaldamento, stringere di nuovo i collegamenti a vite.
■ manicotti filettati di ricambio possono essere richiesti al Centro Assistenza Clienti.

Montaggio DO 05804, DO 05854, DO 10802, DO 10852 e DO 3185D4

Montaggio a parete

In caso di montaggio senza ganci a parete, tenere presente la differenza delle misure!

Collegamento della rubinetteria di miscelazione

Attacco dell'acqua

Attenzione!

Il rubinetto esistente non deve essere calcificato. Una portata ridotta può distruggere il piccolo bollitore.

Applicare i tubi di collegamento nella rubinetteria di miscelazione.
■gganciare il bollitore ad accumulo.

Avvitare i tubi di collegamento con il bollitore e la rubinetteria di miscelazione.

Utilizzando una chiave, tenere fermo il manicotto filettato che si trova al bollitore ad accumulo.

Non applicare lubrificante sulla filettatura!

Messa in esercizio

1. Aprire la valvola angolare (solo DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4) La spina di rete non deve essere inserita.

2. Riempire completamente l'apparecchio con acqua.

DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 e DO 3175D4:

Regolare la portata alla valvola di regolazione ad angolo.

DO 05804, DO 05854, DO 10802, DO 10852 e DO 3185D4:

Regolare la portata alla vite strozzatrice della rubinetteria di miscelazione.

Apparecchio da 5 litri: 5 l/min = 1 l in 12 secondi Apparecchio da 10 litri: 10 l/min = 1 l in 6 secondi

3. Solo a questo punto

Inserire la spina nella presa di rete.

Ruotare il selettore di temperatura su «III» (ca. 85 °C).

Controllare il processo di riscaldamento fino a quando la spia di controllo si sarà spenta.

Tempo di riscaldamento:

Bollitore da 5 litri: 12–18 minuti

Bollitore da 10 litri: 25–35 minuti

Controllare la temperatura.

Attenzione: se la limitazione di sicurezza della temperatura ha spento il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua, quindi reinserire la spina nella presa di rete.

Ora l'apparecchio è di nuovo pronto per l'uso.

4. Limitazione della temperatura dell'acqua sanitaria

La temperatura dell'acqua sanitaria del piccolo bollitore ad accumulo può essere meccanicamente limitata al livello «I» (ca. 40 °C) oppure al livello «e» (ca. 60 °C).

Per indicazioni relative alla limitazione della temperatura, vedasi il manuale delle Istruzioni per l'uso.

5. Risparmio di energia

Portare il selettore di temperatura nella posizione «e».

Sostituzione della tubazione di collegamento

Al fine di evitare situazioni di pericolo, la tubazione di collegamento può essere sostituita esclusivamente da Centri Assistenza Clienti esplicitamente autorizzati.

Prima di procedere alla sostituzione si deve estrarre la spina dalla presa di rete.

Istruzioni per l'uso

Prima di utilizzare l'apparecchio, leggere attentamente queste istruzioni per l'uso!

Avvertenze di sicurezza

Questo apparecchio è destinato solo all'uso domestico o paragonabile a quello domestico, non a quello industriale. Un uso paragonabile a quello domestico è ad es. l'utilizzo in cucine adibite ai dipendenti in negozi, uffici, aziende agricole e altre attività commerciali nonché l'impiego da parte di ospiti di pensioni, piccoli hotel e strutture di accoglienza similari.

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina dalla presa di rete!

a rubinetteria può raggiungere tempera ture molto alte!
Ion permettere l'uso dell'apparecchio ai bambini o a soggetti con capacità sensoriali o psichiche limitate o non dotati di sufficienti esperienze e conoscenze, a meno che non siano sorvegliati o non abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona che si assuma la responsabilità per tali soggetti.
■orvegliare i bambini, per evitare che giochino con l'apparecchio.
■er maggiori informazioni consultare anche le istruzioni di montaggio.
piccolo bollitore scalda ed accumula acqua potabile fino a ca. 85 °C.
l'uscita di erogazione dell'acqua calda del piccolo bollitore ad accumulo funge anche da compensazione della pres sione e può essere collegata esclusivamente alla rubi net teria a pressione atmosferica BZ 13051 o BZ 13061 (mo del lo per mon taggio sotto il lavandino) oppure AM 010100 (modello per montaggio sopra il lavandino).
a temperatura dell'acqua sanitaria può essere limitata a ca. 40 °C (posizione «I») oppure ca. 60 °C (posizione «e»).

Azionando il selettore di temperatura viene acceso anche il riscaldamento.

Posizione:

acqua fredda
* antigelo

I ca. 40 °C (leggera tacca d'arresto)

e posizione per risparmio (leggera tacca d'arresto) energetico ca. 60 °C

III acqua bollente ca. 85 °C

Durante la fase del riscaldamento, la spia di controllo si illumina e dall'uscita di erogazione del rubinetto gocciola acqua di espansione.

Temperature alte comportano un aumento della formazione di calce nell'apparecchio.

Consiglio: per un impiego economico dell'apparecchio e per ridurre la formazione di calcare, posizionare il selettore di temperatura su «e».

Pulizia

Pulire l'apparecchio e la rubinetteria utilizzando esclusivamente panni umidi ed, eventualmente, dell'aceto.

Eliminazione di depositi di calce

Pulire il tubo di erogazione del rubinetto utilizzando agenti decalcificanti oppure aceto.

Utilizzando agenti decalcificanti, attenersi alle rispettive avvertenze di pericolo del produttore.

Se l'acqua dovesse scorrere a pressione visibilmente ridotta anche quando il rubinetto è completamente aperto, sarà indi spensabile far eliminare i depositi di calcificazione dal bolitore e dal rubinetto incaricando personale qualificato. In caso con tra rio, è possibile che si sviluppino pericolosi livelli di pressione.

Anomalie

Se l'acqua non viene più riscaldata occorre posizionare il selettore di temperatura su «e», estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua. Quindi reinserire la spina nella presa di rete.

Gli interventi di manutenzione e riparazione ad apparecchio aperto devono essere eseguiti solo da personale qualificato.

Estrarre la spina dalla presa di rete prima di aprire l'apparecchio.

Centro Assistenza Clienti

Al fine di evitare spese inutili legati ad interventi dell'Assisten za Clienti, in caso di disfunzioni, accertarsi prima che non ci sia stato un errore operativo e controllare che non sia scattata la valvola di sicurezza dell'installazione domestica.

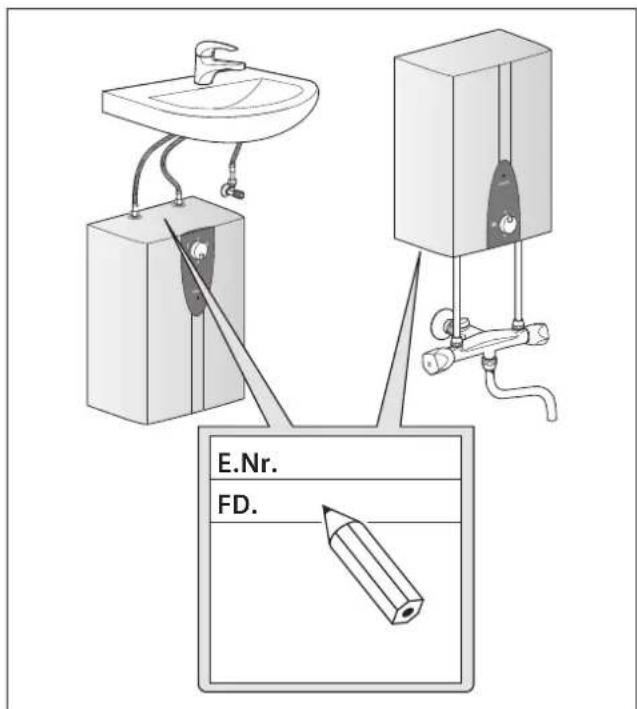

Se si chiama il servizio assistenza clienti, si prega d'indicare il numero E e il numero FD del proprio apparecchio.

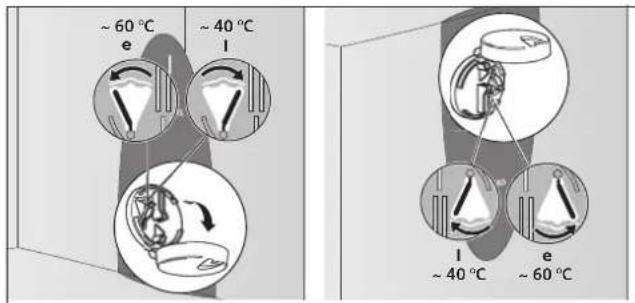

Limitazione della temperatura

1. Regolare il selettore di temperatura su «●».
2. Aprire la copertura del selettore di temperatura.
3. Selezionare: I = ca. 40 °C e = ca. 60 °C
4. Chiudere la copertura del selettore.

DO ..8.. DO ..7..

Smaltimento

Questo apparecchio dispone di contrassegno ai sensi della di rettiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Per maggiori informazioni sullo smaltimento, contattare il rivenditore specializzato.

Garanzia

Per questo apparecchio sono valide le condizioni di garanzia pubblicate dal nostro rappresentante nel paese di vendita. Il rivenditore, presso il quale è stato acquistato l'apparecchio, è sempre ben disposto a fornire a richiesta informazioni a proposito. Per l'esercizio del diritto di garanzia è comunque necessario presentare il documento di acquisto.

Con riserva di modifiche.
