GEBRUIKSAANWIJZING EQ.9 extraKlasse TI907F01DE SIEMENS

nl Gebruiksaanwijzing 125

Gebruik volgens de voorschriften .... 126

Belangrijke veiligheidsvoorschriften ..... 126

Milieubescherming ..... 128

Energiebesparing ..... 128

Milieuvriendelijk afvoeren ..... 128

Het apparaat leren kennen . . . 128

Standaarduitvoering ..... 128

Montage en onderdelen ..... 129

Bedieningselementen ..... 129

Toebehoren 130

Voor het eerste gebruik. ..... 131

Apparaat installeren en aansluiten . 131

Apparaat in gebruik nemen ..... 131

Apparaat bedienen 133

Drank selecteren 133

Koffiedrank van versgemalen bonen zetten 134

Koffiedrank klaarmaken met behulp van de koffiepoeder 134

Dranken met melk bereiden ..... 134

Warm water afnemen ..... 136

Drankinstellingen aanpassen ..... 136

Instellen van de maalfijnheid. . . . . . 138

Kopjeswarmer....138

Personalisering ..... 139

Gebruikersprofiel aanmaken. . . . . 139

Gebruikersprofiel bewerken of wissen. 139

Individuele dranken opslaan: ..... 140

Kinderslot. 140

Kinderslot activeren ..... 140

Kinderslot deactiveren ..... 140

Menu-instellingen ..... 140

Instellingen veranderen ..... 140

Programma "Waterfilter" of "Vorstbeveiliging" starten. . . . . . . . 142

Dagelijks onderhoud en reiniging 144

Schoonmaakmiddelen. 144

Apparaat reinigen 144

Melksysteem reinigen .....145

Zetgroep reinigen 146

Serviceprogramma's.....146

Melksysteem spoelen ..... 147

Ontkalken 148

Reinigen 148

calc'nClean .....148

Wat te doen bij storingen? . . . 149

Servicedienst. 153

Garantievoorwaarden 153

Gebruik volgens de voorschriften

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Gebruik het apparaat alleen binnenshuis bij kamertemperatuur en tot 2000 m boven de zeespiegel.

Belangrijke veiligheidsvoorschrifte n

Lees de gebruiksaanwijzing zorgvuldig door, houd u eraan en bewaar hem goed. Geeft u het apparaat door aan derden, voeg deze gebruiksaanwijzing er dan bij.

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen. Kinderen jonger dan 8 jaar dienen uit de buurt van het apparaat en het aansluitsnoer te worden gehouden en mogen het apparaat niet bedienen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij de kinderen 8 jaar of ouder zijn en zij deze werkzaamheden onder toezicht uitvoeren.

⚠ Waarschuwing

Gevaar voor een elektrische schok!

• Het apparaat mag uitsluitend via een conform de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom worden aangesloten. Overtuig u ervan dat het randaardesysteem van de elektrische huisinstallatie conform de elektrotechnische voorschriften is geïnstalleerd.
  ■ Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje. Wanneer de netaansluiting van dit apparaat wordt beschadigd, moet dit door de servicedienst worden vervangen.
• Gebruik het apparaat uitsluitend indien aansluitsnoer en apparaat geen beschadigingen vertonen. Trek bij storingen direct de stekker uit het stopcontact of schakel de netspanning uit.
• Om gevaren te voorkomen mogen reparaties aan het apparaat uitsluitend worden uitgevoerd door onze klantenservice.
  ■ Het apparaat en het aansluitsnoer nooit onderdompelen in water.

⚠ Waarschuwing

Gevaar door magnetisme!

Het apparaat bevat permanentmagneten die elektronische implantaten, zoals pacemakers of insulinepompen, kunnen beïnvloeden. Dragers van elektronische implantaten dienen een minimumafstand van 10 cm tot het apparaat en bij het wegnemen to de volgende delen aan te houden: melkreservoir, melksysteem, watertank en zetgroep.

⚠ Waarschuwing Kans op stikken!

Laat kinderen niet met verpakkingsmateriaal spelen. Bewaar kleine onderdelen op een veilige plaats, deze kunnen ingeslikt worden.

⚠ Waarschuwing

Risico van verbranding!

■ Het melksysteem wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.
- Na het gebruik kunnen de oppervlakken zoals bijv. kopjeswarmer nog enige tijd heet zijn.

⚠ Waarschuwing

Risico van letsel!

■ Onjuist gebruik van het apparaat kan letsel tot gevolg hebben.
■ Grijp niet in de maler.

Milieubescherming

Energiebesparing

■ Als het apparaat niet wordt gebruikt, schakel het dan uit.
■ Het interval voor de automatische uitschakeling op de kleinste waarde instellen.
- Onderbreek, indien mogelijk niet het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal.
■ Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijke manier af.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Vraag bij uw speciaalzaak om actuele informatie over het afvoeren van afval.

Het apparaat leren kennen

In dit hoofdstuk vindt u een overzicht van de omvang van de levering, de opbouw en de bestanddelen van het apparaat. Bovendien leert u de verschillende bedieningselementen kennen.

Aanwijzing: Afhankelijk van het apparaattype zijn kleur- en detailafwijkingen mogelijk.

De gebruiksaanwijzing beschrijft twee apparaatvarianten.

■ Apparaat met een bonenreservoir
■ Apparaat met twee bonenreservoirs

Voor het gebruik van deze gebruiksaanwijzing:

De omslagpagina's van de gebruiksaanwijzing kunt u aan de voorzijde uitklappen. De illustraties zijn van nummers voorzien waarnaar in de gebruiksaanwijzing wordt verwezen.

Voorbeeld: → afb. 1

Standaarduitvoering

→ Afb. 1

A Volautomatische espressomachine

B Melkreservoir (reservoir, deksel, stijgbuis, aansluitslang)

C** Adapter voor het melkreservoir

D** Waterfilter

E Maatlepel

F Teststrip voor de hardheid van het water

G** Ontkalkingstabletten

H Gebruiksaanwijzing

Met ** gemarkeerde positie wordt alleen voor bepaalde apparaten gebruikt.

Montage en onderdelen

→ Afb. 2

1 Display
2 Bedieningspaneel
3 Draaiknop/start stop (Navigatie door draaien en indrukken)
4 Uitloopsysteem (koffie, melk, heet water) in hoogte verstelbaar
5 Melkreservoir (reservoir, deksel, stijgbuis, aansluitslang)
6 Lekschaal (koffiedikreservoir, lekrooster)
7 Afdekking zetkamer
8 Watertank
9 Typeplaatje
10 Geïntegreerde greep watertank

11 Kopjeswarmer
12 LED-indicatie kopjeswarmer
13 Poedervak (gem. koffie, reinigingstablet)
14 Bonenreservoir
15 Draaiknop voor instelling maalfijnheid
16 Aromadeksel
17* Aromadeksel
18* Bonenreservoir
19* Draaiknop voor instelling maalfijnheid
20 ^* Keuzetoetsen bonenreservoir, verlicht

Afhankelijk van het model:

Met * gekenmerkte posities zijn alleen aanwezig in een apparaat met twee bonenreservoirs.

Bedieningselementen

Toets Betekenis

on/off Apparaat in- en uitschakelen

De machine spoelt automatisch als deze wordt in- en uitgeschakeld.

Het apparaat spoelt niet wanneer:

■ het bij het inschakelen nog warm is.

■ er voor het uitschakelen geen koffie werd gezet.

Het apparaat is gebruiksklaar wanneer in het display de symbolen voor de drankselectie en de toets on/off branden.

Personalisering

Het apparaat biedt de mogelijkheid persoonlijke instellingen voor koffiedranken op te slaan en op te roepen. "Personalisering" op pagina 139

Koffiesterkte

Aanpassen van de koffiesterkte. → "Drankinstellingen aanpassen" op pagina 136

milk Kort indrukken:

Instelling melkaandeel in drank als %

Als drank of als ingrediënt van speciale koffiedranken. → "Drankinstellingen aanpassen" op pagina 136

Ten minste 4 seconden ingedrukt houden:

Kinderbeveiliging → "Kinderslot" op pagina 140

ml Drankhoeveelheid in milliliters. → "Drankinstellingen aanpassen" op pagina 136

2 Dranken

Bereiden van twee dranken gelijktijdig. Kopjes naast elkaar onder de koffie-uitloop plaatsen. → "Drankinstellingen aanpassen" op pagina 136

/ i Menu-instellingen/serviceprogramma's

Kort op de toets 📊/idrukken om menu-instellingen en serviceprogramma's op te roepen. Opnieuw kort op de toets 📊/i drukken om terug te keren naar de drankselectie. Na ca. 10 seconden zonder bediening schakelt het apparaat automatisch terug in de drankselectie.

Aanwijzing: De toets 📋/i ten minste 5 seconden ingedrukt houden om de menu-instellingen direct op te roepen.

Navigatietoetsen

Om in het display te navigeren.

In de "Barista-modus" zijn extra functies aan de navigatietoetsen toegewezen. In deze instelling kunnen bijvoorbeeld nog verdere drankaanpassingen worden uitgevoerd.

→ "Drankinstellingen aanpassen" op pagina 136

Display

Op het display 1 worden de geselecteerde dranken, instellingen en instelmogelijkheden, evenals meldingen over de bedrijfstoestand weergegeven.

Op het display wordt extra informatie weergegeven, deze wordt – na korte tijd of nadat deze door een toetsbediening werd bevestigd – uitgeschakeld.

In het display wordt ook tot handelingen opgeroepen.

De afzonderlijke handelingsstappen worden op het display weergegeven.

Nadat de gevraagde handeling is uitgevoerd, bijv. "Waterreservoir vullen", verdwijnt de desbetreffende melding.

Draaiknop

De draaiknop 3 heeft verschillende functies.

• Draaien: in het display navigeren en instellingen wijzigen.
• Indrukken: drankbereiding of serviceprogramma starten, menukeuze bevestigen.
• Indrukken tijdens de drankbereiding: drankafgifte vroegtijdig stoppen.

Toebehoren

Onderstaand toebehoren is in de handel en via de servicedienst verkrijgbaar:

Toebehoren Bestelnummer

	Handel Klantenservice
Reinigingstabletten TZ80001 00311807
Ontkalkingstabletten TZ80002 00576693
Waterfilter TZ70003 00575491
Onderhoudsset TZ80004 00576330
Adapter voor het melkreservoir	TZ90008 00577862

De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.

Voor het eerste gebruik

In dit hoofdstuk leest u hoe u het apparaat in gebruikt neemt. Voordat u uw nieuwe apparaat kunt gebruiken moet u enkele instellingen uitvoeren:

Aanwijzing: Machine alleen gebruiken in vorstvrije ruimtes. Is de machine bij temperaturen onder de 0 °C getransporteerd of opgeslagen, dan dient u minstens 3 uur te wachten alvorens hem weer in gebruik te nemen.

Apparaat installeren en aansluiten

1. Verwijder de beschermende folie.
2. Zet het apparaat neer op een vlak en voor het gewicht geschikt, watervast oppervlak.
3. Het apparaat met de stekker in een volgens de voorschriften geïnstalleerd geaard stopcontact steken.

Apparaat in gebruik nemen

Taal instellen

Aanwijzingen

■ De taalselectie verschijnt automatisch bij de eerste inschakeling.
■ U kunt de taal op elk moment wijzigen. → "Menu-instellingen" op pagina 140

1. Apparaat met de toets on/off inschakelen. In het display verschijnt de vooringestelde taal.

2. Met de draaiknop de gewenste displaytaal kiezen.

3. Met de rechter navigatietoets bevestigen.

De instelling is opgeslagen.

Waterhardheid instellen

De juiste instelling van de waterhardheid is van belang, opdat het apparaat tijdig meldt, dat het moet worden ontkalkt. De vooraf ingestelde waterhardheid is niveau 4.

De waterhardheid kan bij het plaatselijke waterbedrijf worden nagevraagd of met de bijgevoegde teststrook worden vastgesteld.

Stel "Onthardingssysteem" in als er in het huis een wateronthardingsinrichting is geïnstalleerd.

1. De bijgevoegde teststrook kort in vers leidingwater onderdompelen, laten afdruipen en na een minuut het resultaat aflezen.
2. Stel met de draaiknop de vastgestelde waterhardheid in.
3. Met de rechter navigatietoets bevestigen.

De herinnering voor bonenreservoir vullen gaat kort branden.

1. Of met de rechter navigatietoets bevestigen of enkele seconden wachten.

Aanwijzingen

■ Als u de machine voor de eerste keer gebruikt, nadat er een onderhoudsprogramma is uitgevoerd of nadat de machine langere tijd niet is gebruikt, dient u de eerste drank niet te drinken aangezien deze nog niet het volle aroma bezit.
- Na de ingebruikname van het apparaat, krijgt u pas een voldoend dikke en stabiele laag ‘crema’ nadat u de eerste paar kopjes hebt getapt.
- Bij langdurig gebruik kunnen er zich waterdruppels bij de ventilatiesleuven voordoen. Dit is een normaal verschijnsel.

De tabel toont de toekenning van de standen aan de verschillende graden van de waterhardheid:

Stand WaterhardheidDuits (°dH) Frans (°fH)

1 1-7 1-13

2 8-14 14-25

3 15-21 26-38

4 22-30 39-54

Het is op ieder moment mogelijk de waterhardheid achteraf te wijzigen. → "Menu-instellingen" op pagina 140

Bonenreservoir vullen

Met dit apparaat kunt u koffiedranken uit koffiebonen of gemalen koffie (geen oploskoffie) bereiden.

1. Deksel 16 van het bonenreservoir 14 openen.
2. Vul de bonen erin.
3. Deksel weer sluiten.

Aanwijzingen

■ De koffiebonen worden deze voor elk zetproces vers gemalen.
■ De koffiebonen koel en gesloten bewaren, zo blijft de kwaliteit optimaal behouden.
■ U kunt koffiebonen meerdere dagen in het bonenreservoir bewaren zonder dat het aroma verloren gaat. Vul gemalen koffie altijd pas kort voor de drankbereiding bij. → "Koffiedrank klaarmaken met behulp van de koffiepoeder" op pagina 134

Bij modellen met twee bonenreservoirs 14, 18* kunt u twee verschillende soorten koffiebonen gebruiken. Het gewenste bonenreservoir met de keuzetoets 20* selecteren. De LED van het actieve bonenreservoir brandt.

Het apparaat onthoudt voor elke drank het laatst geselecteerde bonenreservoir. Deze voorinstelling kan worden veranderd. → "Menu-instellingen"

op pagina 140

Watertank vullen.

Belangrijk: vul de watertank dagelijks met vers, koud water zonder koolzuur. Controleer voor de werking, of de watertank voldoende is gevuld.

1. Grijp in de geïntegreerde greep 10 aan de zijkant van de watertank 8 en kantel de waterkant er licht opzij uit.
2. Til de watertank er aan de greep uit.

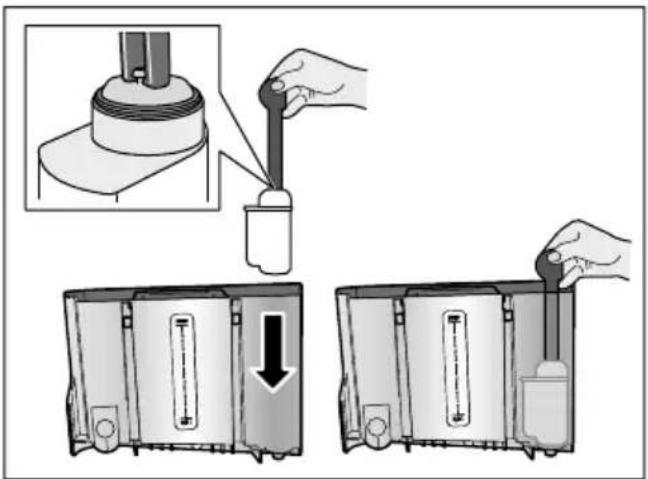

3. Plaats een waterfilter. → "Waterfilter aanbrengen of vervangen:" op pagina 143
4. De watertank tot de markering "max" met water vullen.
5. De watertank weer in de houder plaatsen en in de uitgangspositie terug kantelen.
   Het merklogo op het display licht op. Het warmt nu op en spoelt, er loopt wat water uit het uitloopsysteem.
   Het apparaat is gebruiksklaar wanneer in het display de symbolen voor de dranken en de toets on/off branden.

Apparaat bedienen

In dit hoofdstuk leest u hoe u uw apparaat voor de drankbereiding kunt voorbereiden en hoe u warme dranken bereidt. U krijgt informatie over de aanpassing van drankinstellingen en voor de aanpassing van de maalfijnheid.

Drank selecteren

■ Selecteer met de draaiknop de gewenste drank.
- Op het display worden de naam van de drank en de actueel ingestelde waarden (bijv. koffiesterkte of maat van het kopje) weergegeven.
■ De geselecteerde drank kan met de vooraf ingestelde waarden worden bereid of eerst aan de individuele smaak worden aangepast.
→ "Drankinstellingen aanpassen" op pagina 136
- Als de machine niet binnen ca. 5 seconden wordt bediend, verlaat de machine de instelmodus. De opgegeven instellingen worden automatisch opgeslagen.

De volgende dranken kunnen geselecteerd worden:

Espresso macchiato

Ristretto

Espresso

Espresso doppio

	Caffe crema
	Cappuccino
	Latte macchiato
	Koffie verkeerd
	Melkschuim
	Kanfunctie(niet beschikbaar bij alle vari-anten van het apparaat)
	Warme melk
	Heet water

Aanwijzing: Bij enkele instellingen wordt de koffie in twee stappen toebereid (zie „aromaDouble Shot“). Wacht tot de bereiding helemaal is voltooid.

Tip: Kopjes, vooral kleine, dikke espressokopjes, met de bodem op de kopjeswarmer plaatsen.

→ "Kopjeswarmer" op pagina 138

Koffiedrank van versgemalen bonen zetten

U kunt kiezen uit Ristretto, Espresso Doppio, Espresso en Caffe Crema. Hoe u koffiedranken met melk bereidt, wordt beschreven in een eigen hoofdstuk. → "Dranken met melk bereiden" op pagina 134

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld.

1. Plaats een kopje onder het uitloopsysteem.
2. Selecteer met de draaiknop het gewenste recept.
   Op het display worden de naam van de drank en de actueel ingestelde waarden weergegeven.
3. Om de instellingen van de geselecteerde drank te wijzigen. → "Drankinstellingen aanpassen" op pagina 136
4. Druk op de draaiknop om de drankbereiding te starten.
   Nu wordt de koffie gezet en aansluitend wordt het kopje gevuld.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Koffiedrank klaarmaken met behulp van de koffiepoeder

U kunt dit apparaat ook met vooraf gemalen koffie gebruiken. Gebruik geen oploskoffie. Hoe u koffiedranken met melk bereidt, wordt beschreven in een eigen hoofdstuk. → "Dranken met melk bereiden" op pagina 134

Het apparaat is ingeschakeld. De watertank is gevuld.

1. Plaats een kopje onder het uitloopsysteem.
2. Selecteer met de draaiknop het gewenste recept.

3. Toets 00 indrukken.

4. Met de draaiknop "Gem. koffie" voor gemalen koffie selecteren.

5. Toets Ⓞ indrukken.
6. Het aromadeksel 16 van het bonenreservoir 14 verwijderen en het val voor gemalen koffie 13 openen.
7. Doe de gemalen koffie erin, maar druk deze niet aan. Gebruik maximaal 2 afgestreken maatlepels gemalen koffie.

Attentie!

Vul geen koffiebonen of oploskoffie in het vak voor gemalen koffie.

1. Het vak voor gemalen koffie en het aromadeksel sluiten.

Op het display worden de naam van de drank en de actueel ingestelde waarden weergegeven.

1. Om de instellingen van de geselecteerde drank te wijzigen. → "Drankinstellingen aanpassen" op pagina 136

2. Druk op de draaiknop om de drankbereiding te starten.

Nu wordt de koffie gezet en aansluitend wordt het kopje gevuld.

Aanwijzingen

■ Eventuele resten gemalen koffie in de poederschacht met een zacht penseel in de schacht vegen.
■ Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.
■ Herhaal het proces als u nog een drank met gemalen koffie wilt.
- Bij de bereiding met gemalen koffie is de aromaDouble Shot-functie niet beschikbaar.

Dranken met melk bereiden

Het apparaat heeft een geïntegreerd melksysteem. Met het melksysteem kunt u koffiedranken met melk evenals melkschuim en warme melk bereiden. U kunt kiezen uit espresso macchiato, cappuccino, latte macchiato en koffie verkeerd.

Aanwijzingen

• Bij de bereiding met melk kunnen fluitende geluiden ontstaan. Deze geluiden ontstaan door de techniek en zijn normaal.
• Opgedroogde melkresten zijn moeilijk te verwijderen, daarom moeten eventuele melkresten altijd worden verwijderd. → "Melksysteem reinigen" op pagina 145

⚠ Waarschuwing

Gevaar voor verbranding!

Het melksysteem wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.

Melkreservoir gebruiken

Het melkreservoir 5 is speciaal ontwikkeld voor gebruik in combinatie met dit apparaat. Het is uitsluitend bedoeld voor huishoudelijk gebruik en voor het bewaren van melk in de koelkast.

Belangrijk: Het melkreservoir kan alleen worden aangesloten wanneer het melksysteem met adapter en slang in het uitloopsysteem is gemonteerd.

(→ Afb 3)

1. Om het deksel eraf te nemen, op de markering drukken en het deksel verwijderen. (→ Afb. 7)
2. Vul de melk erin.
3. Druk het deksel op het melkreservoir tot het vastklikt.
4. Sluit het melkreservoir links op het apparaat aan. Het melkreservoir moet vastklikken.

Dranken met koffie en melk

Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld.

Het met melk gevulde melkreservoir is aangesloten.

1. Plaats een kopje of een glas onder het uitloopsysteem.
2. Selecteer met de draaiknop het gewenste recept.

Op het display worden de naam van de drank en de actueel ingestelde waarden weergegeven.

1. Om de instellingen van de geselecteerde drank te wijzigen. → "Drankinstellingen aanpassen" op pagina 136
2. Druk op de draaiknop om de drankbereiding te starten. Eerst wordt er melk in het kopje of het glas gegoten. Vervolgens wordt de koffie gezet en stroomt deze in het kopje of het glas.

Aanwijzing: Door eenmaal op de draaiknop te drukken, kan de melk- of koffiebereiding voortijdig worden gestopt; door de draaiknop twee maal in te drukken, stopt de gehele drankbereiding.

Melkschuim of warme melk

Het apparaat is ingeschakeld. De watertank is gevuld.

Het met melk gevulde melkreservoir is aangesloten.

1. Plaats een kopje of een glas onder het uitloopsysteem.
2. Selecteer "melkschuim" of "warme melk" met de draaiknop.

Op het display worden de naam van de drank en de actueel ingestelde waarden weergegeven.

1. Om de instellingen van de geselecteerde drank te wijzigen. → "Drankinstellingen aanpassen" op pagina 136
2. Druk op de draaiknop om de drankbereiding te starten. Er stroomt melkschuim of warme melk in het kopje of het glas.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Warm water afnemen

Aanwijzing: Reinig voor het afnemen van heet water het melksysteem en verwijder het melkreservoir. Wanneer het melksysteem niet is gereinigd, kan het afgegeven water kleine hoeveelheden melk bevatten.

→ "Melksysteem reinigen" op pagina 145

⚠ Waarschuwing

Gevaar voor verbranding!

Het uitloopsysteem wordt zeer heet. Het uitloopsysteem mag na gebruik pas worden aangeraakt wanneer het is afgekoeld.

Het apparaat is ingeschakeld. De watertank is gevuld.

1. Plaats een kopje onder het uitloopsysteem.

2. Verwijder het melkreservoir, indien aangesloten.

3. Selecteer „Heet water“ met de draaiknop.
4. Om de instellingen van de geselecteerde drank te wijzigen. → "Drankinstellingen aanpassen" op pagina 136
5. Druk op de draaiknop om de drankbereiding te starten.

Er loopt heet water in het kopje.

Aanwijzing: Druk opnieuw op de draaiknop om de drankbereiding voortijdig te starten.

Drankinstellingen aanpassen

Nadat u een drank heeft geselecteerd, kunt u afhankelijk van de drank verschillende waarden aanpassen. Gebruik hiervoor de volgende toetsen en de draaiknop:

Toets Functie Keuze
∅∅Koffiesterkte, koffiemaling selecteren	■ zeer mild* ■ mild ■ mild +* ■ normaal ■ normaal +* ■ sterk ■ sterk +* ■ zeer sterk	■ zeer sterk +* ■ extra sterk ■ aromaDouble Shot sterk ■ aromaDouble Shot sterk + ■ aromaDouble Shot sterk ++* ■ Gemalen koffie
milk Mengverhouding melk/koffie	Instelling van het melkaandeel in % (alleen voor dranken met koffie en melk)
ml Maat kopje Aanpassing van de inhoud in ml-stappen. Niet beschikbaar voor Ristretto.
∅∅Twee kopjes tegelijk Twee kopjes onder de uitloop plaatsen.
Navigatie-toets links	Watertemperatuur* Bijv. voor thee: ■ >70 °C (witte thee) ■ >80 °C (groene thee)	■ >85 °C (rooibosthee) ■ >90 °C (zwarte thee) ■ >97 °C (vruchtenthee)
Navigatie-toets rechts	aromalntense* ■ normaal ■ intensief	■ intensief +
* alleen beschikbaar in de “Barista-modus”

Het apparaat is in de fabriek op "Barista-modus" ingesteld. Daardoor kunnen met de beide navigatietoetsen nog meer waarden worden ingesteld. De "Barista-modus" kan ook worden uitgeschakeld. → "Menu-instellingen" op pagina 140

De fabrieksinstellingen zijn in het display oranje gemarkeerd. De actueel geselecteerde instellingen hebben een verlichte achtergrond.

Koffiesterkte aanpassen of koffiemaling selecteren

Er is een koffiedrank geselecteerd.

1. Toets Ⓞ indrukken.
2. Met de draaiknop de koffiesterkte instellen of gemalen koffie selecteren.
3. Om te bevestigend de toets ① of de draaiknop indrukken.

aromaDouble Shot-functie

Hoe langer het koffiezetten duurt, des te meer bittere stoffen en ongewenste aroma's vrijkomen. Dit heeft een negatieve invloed op de smaak en verteerbaarheid van de koffie. Voor extra sterke koffie beschikt de machine daarom over een speciale aromaDouble Shot-functie. Nadat de helft van de koffie is gezet, worden er opnieuw koffiebonen gemalen en bereid, zodat alleen de lekkere en maagvriendelijke aroma's vrijkomen.

Aanwijzing: De functie aromaDouble Shot kan voor alle koffiedranken worden geselecteerd, behalve voor:

■ dranken met een kleine koffie-inhoud, bijv. Ristretto
- kleine koffie- inhoud bijv. bij instelling "Koffie verkeerd" 200 ml met 90 % melkaandeel (koffiepercentage 10 %)
■ Bereiding met gemalen koffie
■ Afgifte dubbele kopjes

Mengverhouding melk/koffie aanpassen

Er is een koffiedrank met melk geselecteerd.

1. Toets milk indrukken.
2. Met de draaiknop het melkaandeel in % instellen.
   Voorbeeld: bij een ingestelde waarde van 30 % wordt 30 % melk en 70 % koffie afgegeven.
3. Om te bevestigen de toets milk of de draaiknop indrukken.

Maat kopje selecteren

Er is een drank geselecteerd.

1. Toets ml indrukken. De vooringestelde inhoud verschilt afhankelijk van de soort drank.
2. Met de draaiknop de gewenste inhoud in ml-stappen aanpassen.
3. Om te bevestigen de toets ml of de draaiknop indrukken.

Aanwijzingen

• Bij Ristretto kan de inhoud niet worden veranderd.
  ■ De afgegeven vulhoeveelheid kan variëren afhankelijk van de melkkwaliteit.

Twee kopjes tegelijk bereiden

Er is een koffiedrank of een koffiedrank met melk geselecteerd.

1. Toets 📄 indrukken.
2. Twee voorverwarmde kopjes links en rechts onder het uitloopsysteem plaatsen.
3. Druk op de draaiknop om de drankbereiding te starten.
   De geselecteerde drank wordt toebereid en stroomt vervolgens in de beide kopjes.

Aanwijzingen

■ De drank wordt in twee stappen (twee maalprocessen) bereid. Wacht tot het proces volledig is afgesloten.

nl Apparaat bedienen

- Bij de keuze 📁 is de aromaDouble Shot-functie niet mogelijk.

Dranktemperatuur aanpassen

Alleen beschikbaar in de "Barista-modus" → "Menu-instellingen" op pagina 140

Er is een willekeurige drank geselecteerd.

1. Met de linker navigatietoets de temperatuurinstelling oproepen.
2. Met de draaiknop de gewenste temperatuur instellen.
3. Om te bevestigen de linker navigatietoets of de draaiknop indrukken.

aromalntense instellen

Alleen beschikbaar in de "Barista-modus" → "Menu-instellingen" op pagina 140

De smaakintensiteit voor een koffiedrank kan door de instelling van aromalntense individueel worden aangepast. De selectie heeft bij bereiding met melk geen invloed op de warme melk of het melkschuim.

Er is een koffiedrank geselecteerd.

1. Met de rechter navigatietoets het menu oproepen.
2. Met de draaiknop de gewenste instelling uitvoeren.
3. Om te bevestigen de rechter navigatietoets of de draaiknop indrukken.

Instellen van de maalfijnheid

Dit apparaat heeft een instelbaar maalwerk. Hiermee kan de maalfijnheid van de koffie individueel worden veranderd.

⚠️ Waarschuwing Risico van letsel!

Grijp niet in de maler.

Attentie!

Het apparaat kan beschadigd worden! De maalfijnheid uitsluitend wijzigen bij lopend maalwerk!

Bij lopend maalwerk de maalgraad met de draaiknop 15, 19* instellen.

■ Fijne maalfijnheid: tegen de klok in draaien. (Afb. a)
■ Grovere maalfijnheid: met de klok mee draaien. (Afb. b)

■ De nieuwe instelling is pas merkbaar vanaf de tweede kop koffie.
■ Stel bij donker gebrande bonen een fijnere, en bij lichtere bonen een grovere maalfijnheid in.

Kopjeswarmer

Attentie!

De kopjeswarmer wordt erg heet!

De volautomatische espressomachine beschikt over een kopjeswarmer 11. Als de kopjeswarmer ingeschakeld is, brandt de LED-indicatie 12 kopjeswarmer.

Tip: Voor een optimale verwarming de kopjes met de bodem op de kopjeswarmer plaatsen.

Aanwijzing: Deze functie kan in de "Menu-instellingen" worden in- en uitgeschakeld. → "Menu-instellingen" op pagina 140

Personalisering

In het menu Personalisering kunnen gebruikersprofielen worden aangemaakt. In de gebruikersprofielen kunnen individuele dranken onder eigen namen worden opgeslagen.

Gebruikersprofiel aanmaken

1. De toets indrukken, het menu verschijnt.
2. Met de draaiknop een nieuw profiel selecteren.
3. De rechter navigatietoets indrukken om de selectie te bevestigen. De gebruikersnaam kan worden ingevoerd.
4. Selecteer met de draaiknop de gewenste letters. De draaiknop indrukken om de letters te bevestigen. De letter wordt opgeslagen.

Als de gebruikersnaam volledig is ingevoerd:

1. De rechter navigatietoets indrukken om de gebruikersnaam op te slaan.
2. Met de draaiknop een achtergrondbeeld selecteren.
3. De rechter navigatietoets indrukken om de selectie te bevestigen.
4. Met de draaiknop "Standaardmodus" of "Barista-modus" selecteren.
5. De rechter navigatietoets indrukken om de selectie te bevestigen. De vraag voor de selectie verschijnt.
6. De rechter navigatietoets nogmaals indrukken om het profiel op te slaan. Het scherm met het gebruikersprofiel verschijnt.

Voor de aangemaakte gebruiker kan direct daarna een individuele drank worden opgeslagen.

Individuele dranken opslaan:

1. De draaiknop indrukken. “Dranken bewerken” verschijnt.

2. De rechter navigatietoets indrukken om de drank op te slaan.

3. Selecteer met de draaiknop de gewenste drank.
   De geselecteerde drank kan op de persoonlijke voorkeur worden ingesteld.
   → "Drankinstellingen aanpassen" op pagina 136
4. De draaiknop indrukken. Er verschijnt een oproep om de selectie te bevestigen.
5. De rechter navigatietoets indrukken om de selectie te bevestigen.
6. Toets indrukken. De instellingen zijn afgerond. Het apparaat is weer klaar voor gebruik.

Aanwijzing: In een profiel kunnen tot en met 10 eigen dranken worden opgeslagen.

Gebruikersprofiel bewerken of wissen

1. De toets indrukken, het menu verschijnt.
2. Met de draaiknop het gewenste profiel kiezen.
3. De linker navigatietoets indrukken om het profiel te wissen.
4. of -
   De rechter navigatietoets indrukken om de instellingen in het profiel te bewerken.
   De instellingen in het profiel kunnen op de beschreven wijze worden veranderd. → "Gebruikersprofiel aanmaken" op pagina 139
5. Toets indrukken. Het apparaat is weer klaar voor gebruik.

Individuele dranken opslaan:

Een actueel bereide drank kan met de individuele instellingen, direct in een nieuw of aanwezig profiel worden opgeslagen.

1. De toets ten minste 5 seconden ingedrukt houden.
   Als er nog geen profiel is opgeslagen, verschijnt direct een nieuw profiel.
2. Indien er al profielen zijn opgeslagen en als de individuele drank in een nieuw profiel moet worden opgeslagen, dan met de draaiknop een nieuw profiel selecteren.

3. of - Indien de individuele drank in een bestaand profiel moet worden opgeslagen, met de draaiknop het gewenste profiel selecteren.

4. De draaiknop indrukken om de selectie te bevestigen.

Wanneer een nieuw profiel wordt aangemaakt, de naam invoeren en een achtergrondbeeld kiezen. De invoer bevestigen.

Als er al een profiel aanwezig is, dit selecteren en de drank opslaan.

1. Toets indrukken.

Het apparaat is weer klaar voor gebruik.

Aanwijzing: Om het menu automatisch te verlaten, onder "Gebruikersprofielen"

- "Profielen automatisch verlaten" instellen. → "Menu-instellingen" op pagina 140

A Kinderslot

Om kinderen tegen verbrandingen te beschermen, kan de machine worden geblokkeerd.

Kinderslot activeren

De toetsmilk ten minste 4 seconden ingedrukt houden.

Op het display verschijnt „Kinderbeveiliging geactiveerd“.

Nu is er geen bediening meer mogelijk.

Kinderslot deactiveren

De toetsmilk ten minste 4 seconden ingedrukt houden.

Op het display verschijnt „Kinderbeveiliging gedeactiveerd“.

De machine kan weer als gebruikelijk worden bediend.

Q Menu-instellingen

Het menu is bedoeld voor het individueel wijzigen van instellingen, het oproepen van informatie en het starten van een programma.

Instellingen veranderen

1. De toets ⚙/i ten minste 5 seconden ingedrukt houden om het "Menu" te openen.
   Op het display verschijnen de verschillende instelmogelijkheden.
2. Met de draaiknop de gewenste instelling selecteren.
   De actuele instelling wordt op het display met een kleur gemarkeerd.

3. De navigatietoets onder "Selecteren" indrukken.

4. Met de draaiknop de instelling veranderen.

5. De navigatietoets onder "Bevestigen" indrukken. De instelling is opgeslagen.
6. De toets ⚙/i indrukken om het "Menu" te verlaten.

Op het display verschijnt de drankselectie.

Aanwijzingen

■ Door het indrukken van de navigatietoets onder "Terug" kan in het vorige niveau worden gewisseld.

■ Door het indrukken van de navigatietoets onder "annuleren" kan het instellen worden afgebroken.
- Door de toets Ⓠ/i in te drukken, kan het menu op elk gewenst moment worden verlaten.
- Als ca. 2 minuten geen invoer heeft plaatsgevonden, wordt het menu automatisch gesloten en worden de instellingen niet opgeslagen.

De volgende instellingen zijn beschikbaar:

Instellingen Mogelijke instellingen Toelichting
Taal Verschillende talen Instelling van de taal waarin de displaytekstenworden weergegeven.
Waterhardheid ■ 1 (zacht)■ 2 (gemiddeld)■ 3 (hard)■ 4 (zeer hard)■ Onthardingssysteem	Instelling op de plaatselijke waterhardheid.De vooraf ingestelde waterhardheid is niveau 4 (zeer hard). De waterhardheid kan bij uw water-leidingbedrijf worden opgevraagd.De juiste instelling van de waterhardheid is van belang, opdat het apparaat tijdig meldt, dat het moet worden ontkalkt.Stel "Onthardingssysteem" in als er in het huis een wateronthardingsinrichting is geïnstalleerd.
Uitschakelen na 15 minutentot en met dicht3 uur	Instelling van de tijdsperiode waarna de machine na de laatste drankbereiding automa-tisch wordt uitgeschakeld.De vooraf ingestelde tijd is 30 minuten.
Helderheid display Stand 1 tot en met stand 10Standaardinstelling 7	Instelling van de helderheid van het display.
Bedieningsmodus ■ Standaardmodus■ Barista-modus	Bij de instelling "Barista-modus" kan in het dis-play direct■ door het indrukken van de linker navigatie-toets de temperatuur worden ingesteld.■ door het indrukken van de rechter navigatie-toets kan aromalntense (zetsnelheid) in 3 standen worden ingesteld.
Drankinfo Weergave van het aantal dranken dat sinds de ingebruikname is bereid. De teller loopt om technische redenen niet precies „op het kopje af“.
Fabrieksinstelling Apparaat terugzetten naar defabrieksinstellingen	Terugzetten van alle eigen instellingen op de uit-leveringstoestand.

nl Menu-instellingen

Demomodus■Aan	■uit	Alleen voor presentatiedoeleinden. De instelling "uit" moet voor de normale werking zijn geactiveerd. De instelling is alleen in de eerste 3 minuten na het inschakelen van het apparaat mogelijk.
Drankinstellingen
Espresso-/koffie-temperatuur*	■88 °C	Instelling van de temperatuur voor koffiedran-ken.
	■90 °C
	■92 °C	De instelling geldt voor alle soorten bereiding.
*Temperatuur bijbereiding kanafwijken bijmeting in hetkopje	■94 °C	Geldt alleen voor de "Standaardmodus" - in de "Barista-modus" direct instelbaar via de drank-keuze. → "Drankinstellingen aanpassen" op pagina 136
	■95 °C
	■96 °C
Volgorde kof-fie/melk	■eerst melk	Instelling of eerst melk of koffie wordt gezet en getapt. (Cappuccino)
	■eerst koffie
Gebruikersprofielen ■	Profielen automatisch ver-laten	Instelling of het gebruikersprofiel automatisch wordt verlaten of gewist.
	■Alle profielen wissen
Kopjeswarmer ■Aan	■uit	Als de kopjeswarmer is ingeschakeld, brandt de LED kopjeswarmer.
Bonenreservoir Instelling, welk bonenreservoir automatisch actief is.Met de keuzetoetsen “Bonenreservoir” kan voor elke bereiding het bonenreser-voir direct worden geselecteerd.
	■Standaardreservoir rechts Na elke drankbereiding springt het apparaat automatisch terug op het rechter bonenreser-voir.
	■Standaardreservoir links Na elke drankbereiding springt het apparaat automatisch terug op het linker bonenreservoir.
	■Laatst geselecteerde bonenreservoir	Het apparaat onthoudt het laatst geselecteerde bonenreservoir.
	■Reservoir met drank opslaan	Het apparaat onthoudt het laatst geselecteerde bonenreservoir en de laatst ingestelde drank.

Programma "Waterfilter" of "Vorstbeveiliging" starten

1. De toets ⚙/i kort indrukken.
2. Met de draaiknop kan het programma "Waterfilter" of "Vorstbeveiliging" worden geselecteerd. De actuele instelling wordt op het display gemarkeerd.

Aanwijzing: Met de draaiknop kan ook een serviceprogramma worden geselecteerd. → "Serviceprogramma's" op pagina 146

Waterfilter

Een waterfilter vermindert de kalkafzettingen, reduceert de verontreinigingen in het water en verbetert de koffiesmaak. Waterfilters

zijn verkrijgbaar in de handel of via de servicedienst. → "Toebehoren" op pagina 130

Waterfilter aanbrengen of vervangen: Voordat u een nieuw waterfilter kunt gebruiken, dient u het filter te spoelen.

1. In de menu-instellingen "Waterfilter" selecteren.
2. Met de navigatietoets "inzetten" of "vervangen" selecteren.
3. Druk het waterfilter met behulp van het maatschepje stevig in de lege watertank vast.

1. De watertank tot de markering "max" met water vullen.
2. Plaats een kom met een capaciteit van min. 1,0 l onder de uitloop en bevestig dit. Er stroomt water door het filter. Het filter wordt gespoeld.
3. Vervolgens de tank legen. Het apparaat is weer klaar voor gebruik.

Aanwijzingen

■ Door het spoelen van het filter werd automatisch het interval voor de indicatie voor de filterwissel geactiveerd. Na dit interval of uiterlijk na 2 maanden is het filter verbruikt. Om hygiënische redenen en om verkalking (en schade aan de machine) te voorkomen, dient u het filter te vervangen.

Als de machine langere tijd niet is gebruikt (bijv. tijdens een vakantie), moet het ingezette filter voor het eerste gebruik van de machine worden gespoeld. Neem hiervoor een kopje heet water af.

Waterfilter wegnemen

Wanneer geen nieuw waterfilter is geplaatst, moet de functie "Waterfilter" worden uitgeschakeld.

1. In de menu-instellingen "Waterfilter" selecteren.
2. De instelling "verwijderen" selecteren en bevestigen.
3. Het waterfilter uit de watertank nemen.
4. Plaat de watertank weer terug. Het apparaat is weer klaar voor gebruik.

Vorstbeveiliging

Een serviceprogramma om beschadiging door vorst tijdens transport en opslag te voorkomen. Het apparaat wordt hierbij volledig geleegd. Het apparaat moet klaar voor gebruik zijn.

1. De draaiknop indrukken om het programma te starten.
2. Leeg het waterreservoir en plaats het weer terug.
3. Het apparaat stoomt uit.
4. De lekschaal leegmaken en het apparaat grondig reinigen. Het apparaat kan nu worden getransporteerd of opgeslagen.

Dagelijks onderhoud en reiniging

Wanneer uw apparaat goed wordt onderhouden en schoongemaakt blijft het lang goed functioneren. In dit hoofdstuk leest u hoe u het apparaat goed kunt onderhouden en reinigen.

Waarschuwing

Risico van een elektrische schok!

Voor het reinigen de stekker uit het stopcontact trekken. Het apparaat niet onderdompelen in water. Geen stoomreiniger gebruiken.

Schoonmaakmiddelen

Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd worden, dient u zich te houden aan de volgende aanwijzingen.

Gebruik

■ geen scherpe of schurende reinigingsmiddelen.
- geen reinigingsmiddelen die alcohol of spiritus bevatten.
- geen harde schuur- en schoonmaaksponsjes.

- Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Was nieuwe vaatdoekjes voor gebruik grondig uit.

■ Verwijder resten van kalk, koffie, melk, reinigings- en ontkalkingsoplossingen altijd onmiddellijk. Onder dergelijke omstandigheden kan er corrosie optreden.

Attentie!

Niet alle componenten van het apparaat kunnen in de vaatwasser worden gereinigd.

→ Afb. 5 - 8

Niet geschikt voor de vaatwasser:

	Afdekking uitloopsysteem
	Afdekking zetkamer
	Zetgroep
	Watertank
	Aromadeksel

Geschikt voor de vaatwasser

	Lekrooster
	Lekschaal
	Koffiedikhouder
max. 60 °C	Koffiedik-afstrijker, rood
	Afdekking zetgroep, rood
	Maatlepel
	Melksysteem, alle delen
	Melkreservoir, alle delen

Apparaat reinigen

1. Veeg de buitenzijde met een zachte, vochtige doek af.
2. Reinig het display met een microvezeldoekje.
3. Eventuele resten gemalen koffie in de poederschacht met een zacht penseel in de schacht vegen.

Aanwijzingen

• Als het apparaat in koude toestand wordt ingeschakeld of na afname van koffie wordt uitgeschakeld, wordt het apparaat automatisch gespoeld. Zo reinigt het systeem zichzelf.
• Als het apparaat langere tijd niet is gebruikt (bijv. na een vakantie), maak het hele apparaat dan grondig schoon, inclusief het melksysteem en de zetgroep.

Reinig de lekschaal en de koffiedikhouder.

→ Afb. 5

Aanwijzing: De lekschaal en de koffiedikhouder moeten dagelijks worden geleegd en schoongemaakt om afzettingen te voorkomen.

1. Trek de lekschaal en de koffiedikhouder in voorwaartse richting uit het apparaat.
2. Neem het lekrooster eraf.
3. Maak de lekschaal en de koffiedikhouder leeg en reinig deze.
4. Veeg de binnenzijde van het apparaat (houders van de schalen) uit.

Melkreservoir reinigen

→ Afb. 7

Aanwijzing: Om hygiënische redenen moet het melkreservoir regelmatig worden gereinigd.

1. Demonteer het melkreservoir in de afzonderlijke delen.
2. Alle delen van het melkreservoir reinigen of in de vaatwasser doen.

Melksysteem reinigen

Het melksysteem wordt direct na de bereiding van een melkhoudende drank automatisch gereinigd met een korte straal stoom.

⚠ Waarschuwing

Gevaar voor verbranding!

Het uitloopsysteem wordt zeer heet. Het uitloopsysteem mag na gebruik pas worden aangeraakt wanneer het is afgekoeld.

→ Afb. 3, → Afb. 6

Het melksysteem wekelijks handmatig reinigen, desgewenst ook vaker. Voor een bijzonder grondige reiniging kan het melksysteem aanvullend met water worden gespoeld. → "Melksysteem spoelen" op pagina 147

Melksysteem eruit nemen:

1. Melkreservoir uit het apparaat verwijderen.
2. Het uitloopsysteem in de onderste positie schuiven.
3. De ontgrendeling rechts boven indrukken.
4. De afdekking naar voren klappen en eruit trekken.
5. Het melksysteem verwijderen en in de afzonderlijke delen demonteren.
6. Reinig de afzonderlijke onderdelen met zeepsop en een zachte doek.
7. Alle delen met helder water spoelen en laten drogen.

Aanwijzingen

Alle delen van het melksysteem kunnen in de vaatwasser worden gereinigd. Loogresten in het melksysteem na het spoelen grondig verwijderen.
■ Belangrijk: de afdekking van het uitloopsysteem is niet geschikt voor de vaatwasser.

Melksysteem plaatsen:

1. De afzonderlijke delen van het melksysteem monteren.
2. Het melksysteem in de afdekking plaatsen.
3. Het uitloopsysteem in de onderste positie schuiven.

nl Serviceprogramma's

1. De afdekking onderaan vasthaken en omhoog zwenken tot deze vastklikt.

Zetgroep reinigen

→ Afb.4, → Afb.8

Aanvullend bij het automatische reinigingsprogramma dient de zetgroep regelmatig te worden verwijderd en gereinigd.

Attentie!

Maak de zetgroep zonder spoelmiddel schoon en doe hem niet in de vaatwasser.

Zetgroep eruit nemen:

1. Apparaat uitschakelen.
2. De watertank eruit nemen.
3. De beide rode vergrendelingsschuiven naar elkaar toe schuiven en de afdekking verwijderen.
4. De koffiedik-afstrijker (rood) en de afdekking zetgroep (rood) eruit nemen, reinigen en afdrogen.
5. De rode vergrendeling boven de zetgroep naar rechts schuiven.
6. Neem de zetgroep er voorzichtig uit en reinig hem grondig onder stromend water.
7. Reinig de binnenkant van de machine grondig met een vochtige doek, verwijder eventueel aanwezige koffieresten.
8. Laat de zetgroep en de binnenkant van het apparaat drogen.

Zetgroep plaatsen:

1. De zetgroep in pijlrichting in het apparaat schuiven. De pijl bevindt zich aan de bovenkant van de zetgroep. De zetgroep boven aanzetten, in de geleidingsrails ophangen en in het apparaat schuiven.

2. De rode vergrendeling boven de zetgroep naar links schuiven.

3. De koffiedik-afstrijker (rood) en de afdekking zetgroep (rood) plaatsen.

4. De afdekking erin zetten en laten vastklikken.
5. De watertank plaatsen.

Serviceprogramma's

Periodiek verschijnt afhankelijk van de waterhardheid en gebruiksintensiteit van het apparaat één van de volgende meldingen op het scherm in plaats van de koffiekeuze:

■ Melksysteem spoelen
■ Ontkalkingsprogramma dringend uitvoeren
■ Reinigingsprogramma dringend uitvoeren
■ calc'nClean programma dringend uitvoeren

De machine moet onmiddellijk met het desbetreffende programma gereinigd of ontkalkt worden. Naar keuze kunnen de processen Ontkalken en Reinigen door de functie calc'nCleanworden samengevoegd. Als het serviceprogramma niet volgens de aanwijzingen wordt uitgevoerd, kan de machine beschadigd raken.

De serviceprogramma's kunnen ook op ieder moment zonder oproep in het display worden gestart. De toets ⚙/i indrukken, het gewenste programma selecteren en uitvoeren.

Aanwijzingen

- Belangrijk: als het apparaat niet bijtijds wordt ontkalkt, verschijnt "Ontkalkingsprogramma nodig. Apparaat spoedig geblokkeerd!". Voer het ontkalken onmiddellijk uit volgens de instructies. Als het apparaat geblokkeerd is, kan het pas na het ontkalken weer worden bediend.

• Let op! Gebruik bij elk serviceprogramma ontkalkings- en reinigingsmiddelen volgens de gebruiksaanwijzing en houd u aan de (desbetreffende) veiligheidsinstructies.
• Drink geen vloeistoffen.
• Gebruik voor het ontkalken nooit azijn, middelen op basis van azijn, citroenzuur of middelen op basis van citroenzuur.
• Gebruik voor het ontkalken en schoonmaken uitsluitend de daarvoor bedoelde tabletten. Deze werden speciaal voor het apparaat ontwikkeld en kunnen via de servicedienst worden gekocht. → "Toebehoren" op pagina 130
  ■ Die in geen geval ontkalkingstabletten of andere middelen in het poedervak.
  ■ Onderbreek het serviceprogramma in geen geval.
  ■ Voor de start van een serviceprogramma de zetgroep verwijderen, reinigen en weer terugzetten. Het melksysteem spoelen.
• Na beëindiging van een serviceprogramma het apparaat met een zachte vochtige doek afvegen, om resten van de ontkalkingsoplossing onmiddellijk te verwijderen. Onder dergelijke resten kan corrosie worden gevormd.
  Nieuwe sponsdoekjes kunnen zouten bevatten. Zouten kunnen roest aan het edelstaal veroorzaken. Was de doekjes daarom vóór gebruik grondig uit.
  ■ Ga bij onderbreking van een serviceprogramma, bijv. door stroomuitval, als volgt te werk: Het apparaat start automatisch een speciale spoeling.

• De watertank uitspoelen.

• Vers water zonder koolzuur tot de markering "max." vullen en bevestigen.
  Het programma start en spoelt het apparaat. Duur ca. 2 minuten.

• De lekschaal legen, reinigen en weer plaatsen.
• Het melkreservoir legen, reinigen en weer plaatsen. Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.
• De toets Ⓠ/i indrukken om het programma te verlaten.

Melksysteem spoelen

Het melksysteem wordt direct na de bereiding van een melkhoudende drank automatisch gereinigd met een korte straal stoom.

Voor een bijzonder grondige reiniging kan het melksysteem aanvullend met water worden gespoeld.

Duur: ca. 2 minuten

1. De toets ⚙/i indrukken, om het menu te openen.
2. Met de draaiknop "Melksysteem spoelen" kiezen.
3. De draaiknop indrukken om het programma te starten.
4. Het melkreservoir legen, reinigen en weer aansluiten.
5. Plaats een leeg glas onder het uitloopsysteem en bevestig dit. Het programma loopt af.
6. Het melkreservoir legen, reinigen en weer aansluiten.
7. Het glas leegmaken. Het programma is beeindigd. Het apparaat is weer klaar voor gebruik.
8. De toets Ⓞ/i indrukken om het programma te verlaten.

Bovendien het melksysteem regelmatig grondig handmatig reinigen.

→ "Melksysteem reinigen" op pagina 145

nl Serviceprogramma's

Ontkalken

Duur: ca. 21 minuten

De regel onder in het display geeft aan over hoeveel minuten bijv. de watertank gespoeld en water bijgevuld moet worden.

1. De toets ⚙/i indrukken, om het menu te openen.
2. Met de draaiknop "Ontkalken" selecteren.
3. De draaiknop indrukken om het programma te starten.
   De aanwijzingen in het display begeleiden u door het programma.
4. Maak de lekschaal leeg en plaats deze terug.
5. Het melkreservoir legen, reinigen en weer aansluiten.
6. Verwijder het waterfilter (indien aanwezig) en bevestig dit.
7. De lege watertank tot de markering "0,5 l" met lauwwarm water vullen. Daarin 1 ontkalkingstablet TZ80002 oplossen.
8. Plaats een kom met een capaciteit van min. 1,0 l onder het uitloopsysteem en bevestig dit.
9. De draaiknop indrukken.
   Het programma loopt af.
   Duur: ca. 19 minuten
   Info: als er te weinig ontkalkingsoplossing in de watertank zit, verschijnt er een overeenkomstige melding. Water zonder koolzuur bijvullen en bevestigen.
10. Spoel het waterreservoir en breng het waterfilter opnieuw aan (indien u dit had verwijderd).
11. Vers water zonder koolzuur tot aan de markering "max" vullen en de watertank weer plaatsen.
    Het programma loopt af.
    Duur: ca. 2 minuten
12. De kom legen en bevestigen.
13. Maak de lekschaal leeg en plaats deze terug.
14. Het melkreservoir legen, reinigen en weer aansluiten.

Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.

1. De toets 📋/i indrukken om het programma te verlaten.

Reinigen

Duur: ca. 6 minuten

1. De toets ⚙/i indrukken, om het menu te openen.
2. Met de draaiknop "Reinigen" selecteren.
3. De draaiknop indrukken om het programma te starten.
   De aanwijzingen in het display begeleiden u door het programma.
4. Maak de lekschaal leeg en plaats deze terug.
5. Open het poedervak, werp er een reinigingstablet in, sluit het poedervak en bevestig dit.
6. Plaats een kom met een capaciteit van min. 1,0 l onder het uitloopsysteem en bevestig dit.
   Het programma loopt af.
   Duur: ca. 5 minuten
7. De kom legen en bevestigen.
   Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.
8. De toets Ⓤ/i indrukken om het programma te verlaten.

calc'nClean

Duur: ca. 26 minuten

calc'nClean combineert de afzonderlijke functies "Ontkalken" en "Reinigen". Als de beide programma's vlak na elkaar moeten worden uitgevoerd, stelt het apparaat automatisch dit serviceprogramma voor.

De regel onder in het display geeft aan over hoeveel minuten bijv. de watertank gespoeld en water bijgevuld moet worden.

1. De toets ⚙/i indrukken, om het menu te openen.
2. Met de draaiknop "calc'nClean" selecteren.
3. De draaiknop indrukken om het programma te starten.
   De aanwijzingen in het display begeleiden u door het programma.
4. Maak de lekschaal leeg en plaats deze terug.
5. Het melkreservoir legen, reinigen en weer aansluiten.
6. Open het poedervak, werp er een reinigingstablet in, sluit het poedervak en bevestig dit.
7. Verwijder het waterfilter (indien aanwezig) en bevestig dit.
8. De lege watertank tot de markering "0,5 l" met lauwwarm water vullen. Daarin 1 ontkalkingstablet TZ80002 oplossen.

9. Plaats een kom met een capaciteit van min. 1,0 l onder het uitloopsysteem en bevestig dit.
   Het programma loopt af.
   Duur: ca. 19 minuten
   Info: als er te weinig ontkalkingsoplossing in de watertank zit, verschijnt er een overeenkomstige melding. Water zonder koolzuur bijvullen en bevestigen.

10. Spoel het waterreservoir en breng het waterfilter opnieuw aan (indien u dit had verwijderd).

11. Vers water zonder koolzuur tot aan de markering "max" vullen en de watertank weer plaatsen.
    Het programma loopt af.
    Duur: ca. 7 minuten
12. De kom legen en bevestigen.
13. Maak de lekschaal leeg en plaats deze terug.
14. Het melkreservoir legen, reinigen en weer aansluiten.
    Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.
15. De toets ⚙/i indrukken om het programma te verlaten.

Wat te doen bij storingen?

Storingen worden vaak veroorzaakt door een kleinigheid. Probeer voordat u contact opneemt met de servicedienst de storing zelf op te lossen met behulp van de tabel.

Lees de veiligheidsaanwijzingen aan het begin van deze handleiding.

Storingstabel

Probleem Oorzaak Oplossing
Sterk wisselende koffie- of melkschuimkwaliteit.	De machine is verkalkt. Het apparaat conform de gebruiksaan-wijzing ontkalken.
Er kan geen heet water worden afgenomen.	Het melksysteem of de opname van het melksysteem is veront-reinigd.	Het melksysteem of de opname reinigen. → "Melksysteem reinigen" op pagina 145

nl Wat te doen bij storingen?

Onvoldoende of geen melk-schuim.	Het melksysteem of de opname van het melksysteem is veront-reinigd.	Het melksysteem of de opname reinigen. → "Melksysteem reinigen" op pagina 145
	Melk niet geschikt. Gebruik geen gekookte melk. Bij voor-keur koude melk met een vetgehalte van minstens 1,5% gebruiken.
	Het apparaat is verkalkt. Het apparaat conform de instructies ontkalken.
Het melksysteem zuigt geen melk aan.	Het melksysteem is niet juist in elkaar gezet.	Alle delen correct in elkaar zetten. → Afb. 3
	Verkeerde volgorde aansluiting melkreservoir en melksysteem.	Eerst het melksysteem in het uit-loopsysteem aansluiten en vervolgens het melkreservoir.
De persoonlijk ingestelde vulhoeveelheid wordt niet bereikt, de koffie druppelt alleen maar of stroomt helemaal niet meer.	De maalfijnheid is te fijn. De gemalen koffie is te fijn.	Stel de maalfijnheid grover in. Grover gemalen koffie gebruiken.
	Het apparaat is sterk verkalkt.	Het apparaat conform de instructies ontkalken.
	Er zit lucht in het waterfilter. Dompel het waterfilter zo lang onder in water tot er geen luchtbellen meer ont-snappen. Breng het filter hierna weer aan.
Er stroomt alleen water, geen koffie.	Een leeg bonenreservoir wordt niet door het apparaat herkend.	Koffiebonen vullenAanwijzing: het apparaat stelt zich bij de volgende bereidingen op de koffie-bonen in.
	De koffieschacht op de zet-groep is verstopt.	Zetgroep reinigen → "Zetgroep reinigen" op pagina 146
Het apparaat reageert niet meer.	Storing in het apparaat. Toets on/off10 seconden ingedrukt houden.
Koffie heeft geen "crème" (schuimlaag).	Koffiesoort niet geschikt. Gebruik een koffiesoort met een hoger percentage robustabonen.
	De bonen zijn niet meer brand-vers.	Verse bonen gebruiken.
	De maalfijnheid is niet afge-stemd op de koffiebonen.	De maalfijnheid fijner instellen.
De koffie is te "zuur". De maalgraad is te grof ingesteld of de gemalen koffie is te grof.		Stel de maalgraad fijner in of gebruik fijner gemalen koffie.
De koffie is te “bitter”. De maalfijnheid is te fijn ingesteld of de voorgemalen koffie is te fijnkorrelig.	Stel de maalfijnheid grover in of gebruik grover gemalen koffie.
	Koffiesoort niet geschikt. Andere koffiesoort gebruiken.
De koffie smaakt „verbrand“. Te hoge bereidingstemperatuur	Temperatuur verlagen.→ "Drankinstellingen aanpassen" op pagina 136
	De maalfijnheid is te fijn ingesteld of de voorgemalen koffie is te fijnkorrelig.	Stel de maalfijnheid grover in of gebruik grover gemalen koffie.
	Koffiesoort niet geschikt. Andere koffiesoort gebruiken.
Het waterfilter blijft niet vastzitten in de watertank.	Het waterfilter is niet correct bevestigd.	Dompel het waterfilter zo lang onder in water tot er geen luchtbellen meer ont-snappen. Breng het filter hierna weer aan.Druk het waterfilter stevig en recht in de tankaansluiting.
Het koffiedik is niet compact en te nat.	De maalfijnheid is te fijn of te grof ingesteld, of er is niet genoeg gemalen koffie gebruikt.	Stel de maalfijnheid grover of fijner in of gebruik 2 afgestreken maatlepels gemalen koffie.
Lekwater op binnenzijde apparaatbodem bij verwijderde lekschaal.	Lekschaal te vroeg verwijderd.	Lekschaal pas enkele seconden na de laatste drankbereiding wegnemen.
De lekschaal kan niet worden verwijderd.	De koffiedikhouder is zeer vol.De koffiedik- afstrijker klemt.	Binnenruimte van de zetgroep reinigen. → "Zetgroep reinigen" op pagina 146Koffiedik-afstrijker correct inzetten.
Het uitloopsysteem kan niet worden gemonteerd of gede-monteerd.	Verkeerde volgorde Eerst het uitloopsysteem (met melksysteem) aansluiten vervolgens het melkreservoir of bij demontage eerst het melksysteem verwijderen en dan het uitloopsysteem.
Displaymelding "Bonenreservoir vullen". Ondanks gevuld bonenreservoir [14] of het maalwerk maalt geen koffiebo-nen.	De bonen vallen niet in het maalwerk (te vette bonen).	Licht tegen het bonenreservoir tikken. Eventueel een ander soort koffie gebruiken. Maak het bonenreservoir leeg en veeg dit schoon met een droge doek.
Display-indicatie: "Lekschaal legen" ondanks lege lekschaal-wat moet u doen?	Bij een uitgeschakeld apparaat wordt het legen niet herkend.	Schakel het apparaat in, verwijder de lekschaal en plaats deze terug.
	De lekschaal is verontreinigd. Reinig de lekschaal grondig.

nl Wat te doen bij storingen?

Displayweergave “Water zonder koolzuur bijvullen” of “Filter verwijderen”	Waterreservoir is onjuist aange-bracht.	Breng de watertank juist aan.
	Koolzuurhoudend water in de watertank.	Vul de watertank met schoon leiding-water.
	Vlotter in de watertank zit vast.	Watertank verwijderen en grondig reinigen.
	Nieuw waterfilter niet volgens de gebruiksaanwijzing gespoeld.	Spoel het waterfilter volgens de gebruiksaanwijzing en neem het in gebruik.
	Er zit lucht in het waterfilter.	Dompel het waterfilter zo lang onder in water tot er geen luchtbellen meer ont-snappen. Breng het filter hierna weer aan.
	Waterfilter oud. Plaats een nieuw waterfilter.
Displaymelding "Zetgroep reinigen"	Verontreinigde zetgroep. Zetgroep reinigen
	Te veel gemalen koffie in de zetgroep.	Zetgroep reinigen Gebruik maximaal 2 afgestreken maatlepels gemalen koffie.
	Het mechanisme van de zet-groep beweegt stroef.	Zetgroep reinigen → "Dagelijks onderhoud en reiniging" op pagina 144
Bel de hotline als u de problemen niet kunt verhelpen!De telefoonnummers staan op de laatste pagina's van de handleiding.

Servicedienst

Technische gegevens

Elektrische aansluiting (spanning - frequentie) 220-240 V~, 50 / 60 Hz

Aansluitwaarde 1500 W

Maximaler pompdruk, statisch 19 bar

Maximale capaciteit waterreservoir (zonder filter) 2,3 l

Maximale capaciteit rechter/linker bonenreservoir ≈ 200/235 g

Lengte netsnoer 100 cm

Afmetingen (H x B x D) 38,5 x 30,1 x 47,0 cm

Gewicht, leeg 10-12 kg

Type maalwerk Keramisch

E-nummer en FD-nummer

Geef tijdens het telefoongesprek altijd het volledige productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. U vindt de nummers op het typeplaatje 9. (→ Afb. 2)

Om niet te lang te hoeven zoeken wanneer u de servicedienst nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr.

FD-nr.

Servicedienst

De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.

Garantievoorwaarden

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop.

De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig.

Wijzigingen voorbehouden.

BE Belgique, België, Belgium

BSH Home Appliances S.A.

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding

Tel.: [phone]

Fax: [phone]

mailto:siemens-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

Gefabriceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
