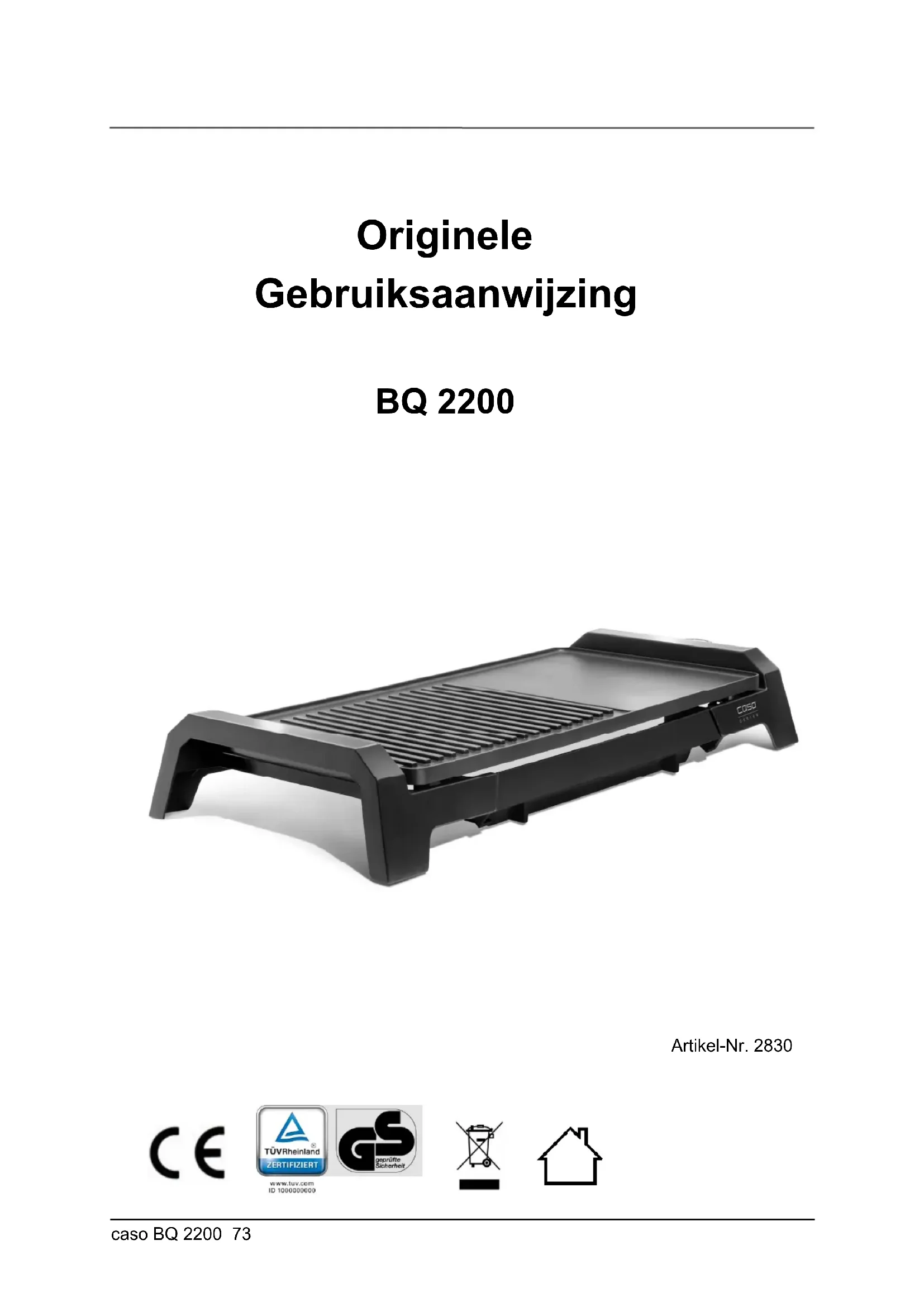

GEBRUIKSAANWIJZING BQ2200 CASO

47.2 Informatie over deze gebruiksaanwijzing ........................................................... 74

Lees de hier vermelde informatie, zodat u snel vertrouwd raakt met uw apparaat en al zijn functies in volle omvang kunt gebruiken. U heeft jaren lang plezier van uw BQ 2200 als u hem vakkundig behandelt en onderhoudt. Wij wensen u veel plezier met het gebruik.

47.2 Informatie over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is onderdeel van de BQ 2200 (vanaf hier ‘apparaat’ genoemd) en geeft u belangrijke aanwijzingen voor de ingebruikname, de veiligheid, het doelgerichte gebruik en het onderhoud van het apparaat. De gebruiksaanwijzing moet altijd bij het apparaat voorhanden zijn en voor iedereen te lezen en te gebruiken die met de Ingebruikname bediening oplossing van een storing en/of reiniging van het apparaat belast is. Bewaar deze gebruiksaanwijzing en geef hem samen met het apparaat door aan een eventuele volgende eigenaar.

47.3 Waarschuwingsinstructies

In deze gebruiksaanwijzing worden de volgende waarschuwingsinstructies gebruikt: Gevaar Een waarschuwing van dit gevarenniveau duidt op een dreigende, gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, leidt deze tot de dood of zware verwondingen. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om het gevaar van dood of zware verwondingen bij personen te voorkomen. Waarschuwing Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot zware verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen. Voorzichtig Een waarschuwing van dit gevarenniveau duidt op een mogelijk gevaarlijke situatie. Indien de gevaarlijke situatie niet vermeden wordt, kan dit tot lichte of matige verwondingen leiden. ► De aanwijzingen van deze waarschuwingsinstructie opvolgen om verwondingen bij personen te voorkomen. Tip Een tip duidt op extra informatie, die de omgang met het apparaat lichter maakt.caso BQ 2200 75

47.4 Aansprakelijkheid

Alle in deze gebruiksaanwijzing aanwezige technische informatie, gegevens en instructies voor installatie, ingebruikname en onderhoud beantwoorden aan de laatste stand bij het in druk gaan en vinden plaats met inachtneming van onze tot nu toe opgedane ervaringen en kennis naar eer en geweten. Aan de informatie, afbeeldingen en beschrijvingen in deze gebruiksaanwijzingen kunnen geen rechten worden ontleend. De fabrikant is niet aansprakelijk voor schaden op grond van: Niet-naleving van de gebruiksaanwijzing Ondeskundige reparaties Niet volgens de voorschriften geldend gebruik Technische veranderingen, modificaties van het apparaat Toepassing van niet goedgekeurde onderdelen Modificaties van het apparaat worden niet aanbevolen en vallen niet onder de garantie. Vertalingen worden naar beste weten uitgevoerd. Wij zijn niet verantwoordelijk voor vertaalfouten, ook niet in het geval dat de vertaling door ons of in opdracht van ons is gemaakt. Bindend blijft alleen de oorspronkelijke Duitse tekst.

Dit documentatiemateriaal is auteursrechtelijk beschermd. Alle rechten, ook die van de fotomechanische reproductie, de verveelvoudiging en de verbreiding door bijzondere handelswijzen (bijvoorbeeld gegevensverwerking, informatiedragers en datanetwerken), ook ten dele, zijn de firma Braukmann GmbH voorbehouden. Inhoudelijke en technische veranderingen voorbehouden. 48 Veiligheid In dit hoofdstuk krijgt u belangrijke veiligheidsinstructies betreffende de omgang met het apparaat. Dit apparaat beantwoordt aan de voorgeschreven veiligheidsvoorschriften. Een ondeskundig gebruik kan echter tot materiële schade en schade aan personen leiden.

48.1 Gebruik volgens de voorschriften

Dit apparaat is alleen voor het gebruik in het huishouden in een gesloten ruimte ter Verwarmen, Koken, Grillen van levensmiddelen. Een ander of er van afwijkend gebruik geldt als niet volgens de voorschriften. Waarschuwing Gevaar door gebruik niet volgens de voorschriften! Bij onreglementair gebruik van het apparaat en/of gebruik op een andere wijze kunnen gevaren ontstaan. ► Het apparaat uitsluitend volgens de voorschriften gebruiken. ► De in deze gebruiksaanwijzing beschreven handelswijzen in acht nemen. Aanspraken van welke aard dan ook wegens niet reglementair gebruik zijn uitgesloten. Het risico draagt alleen de gebruiker.caso BQ 2200 76

48.2 Algemene veiligheidsinstructies

Tip Houdt u zich voor een veilige omgang met het apparaat aan de volgende algemene veiligheidsinstructies: ► Controleer het apparaat voor de ingebruikname op aan de buitenkant zichtbare schaden. Neem een beschadigd apparaat niet in gebruik. ► Bij beschadiging van de voedingskabel moet een nieuwe voedingskabel door een erkende vakman geïnstalleerd worden. ► Dit apparaat kan door kinderen vanaf acht jaar en door personen met een geestelijke, zintuiglijke of lichamelijke handicap worden gebruikt, als zij zijn onderwezen in het veilige gebruik en de mogelijke gevaren begrijpen. ► Kinderen mogen niet met het apparaat spelen. ► Reiniging en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd. ► Het apparaat tijdens gebruik niet onbeheerd laten. ► Reparaties mogen alleen uitgevoerd worden door gekwalificeerd vakpersoneel dat door de fabrikant is geschoold. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. ► Een reparatie van het apparaat tijdens de garantieperiode mag alleen door een door de fabrikant geautoriseerde servicedienst uitgevoerd worden, anders vervalt bij een volgende schade de aanspraak op garantie. ► Defecte onderdelen mogen alleen tegen originele vervangende onderdelen omgewisseld worden. Alleen bij die onderdelen is gegarandeerd dat ze aan de veiligheidseisen voldoen. ► Het apparaat is niet geschikt voor gebruik via een externe tijdschakelaar of afstandsbediening. ► Gebruik de machine niet in de buurt van muren en gordijnen. ► Dompel de temperatuursensor niet onder in water of andere vloeistoffen. ► De grill mag alleen met het meegeleverde temperatuursensor worden gebruikt. ► Voldoende ventilatie of een afvoerventilator zijn noodzakelijk. ► De machine mag alleen worden gebruikt, als alle onderdelen correct zijn gemonteerd. ► De aansluiting moet worden verwijderd voordat het apparaat wordt schoongemaakt. Draai de bedieningsknop naar uit en haal de stekker uit het stopcontact. ► Het apparaat is ook onder de directe werking nog steeds erg heet! Laat alle onderdelen afkoelen voordat u ze aanraakt. ► Alleen gebruik maken van de juiste aansluiting.caso BQ 2200 77

Waarschuwing Het verwarmde voedsel en het oppervlak van het apparaat kunnen erg heet zijn. Let op de volgende voorzorgsmaatregelen. Zorg ervoor dat uzelf of anderen niet branden aan het apparaat: ► Bescherm uw handen tijdens het werken op de hete apparaat met warmte-isolerende handschoenen, pannenlappen of iets dergelijks. ► Zet geen keukengerei, potten of pan deksel, mes of andere voorwerpen op de grill. Als het apparaat is ingeschakeld, zullen deze objecten sterk opwarmen. ► Tijdens de werking de machine niet verplaatsen of transporteren. ► Hete olie of vet en sappig vlees spattend tijdens het Grillen. Voorzicht! Verbrandingsgevaar! ► Kunststof voorwerpen niet in de buurt van de machine brengen tijdens het garen. ► De temperatuur van de toegankelijke oppervlakken kan hoog zijn, als de machine in werking is. Er bestaat gevaar voor verbranding.

Waarschuwing Onjuist gebruik kan brand veroorzaken. Neem de volgende voorzorgsmaatregelen om brandgevaar te voorkomen: ► Zet het apparaat niet in de buurt van brandbaar materiaal. ► Houd het apparaat op afstand van wat voor warmtebron dan ook (gas, stroom, brander,warme kachel).

48.3.3 Gevaar door elektrische stroom

Gevaar Levensgevaar door elektrische stroom! Bij contact met onder stroom staande snoeren of constructieonderdelen bestaat levensgevaar! Neemt u de volgende veiligheidsvoorschriften in acht om een dreiging van elektrische stroom te voorkomen: ► Bij beschadiging van de voedingskabel moet een speciale voedingskabel door een door de fabrikant aangewezen vakkracht geïnstalleerd worden. ► Neem het apparaat niet in gebruik als de voedingskabel of de stekker beschadigd is, als het niet naar behoren functioneert, als het beschadigd is of op de grond is gevallen. Als de voedingskabel beschadigd is, moet deze door de fabrikant of zijn servicedienst of een soortgelijk gekwalificeerde persoon vervangen worden, om zo gevaren te voorkomen.caso BQ 2200 78 Gevaar ► Opent u in geen enkel geval de behuizing van het apparaat. Zodra van spanning voorziene aansluitingen aangeraakt worden en de elektrische en mechanische structuur veranderd worden, dan bestaat het gevaar van een elektrische schok. Bovendien kunnen hierdoor storingen in het functioneren optreden. ► Raak het apparaat en de stekker met natte handen. ► Plaats geen voorwerpen in de openingen van de machine. In geval van contact met levende elektrische aansluitingen van een elektrische schok. ► Schakel de machine altijd uit voordat u de stekker uit het stopcontact trekt of in het stopcontact steekt. Verwijder de stekker nooit door deze aan de kabel uit het stopcontact te trekken. ► Schakel de machine uit en trek dan de stekker uit het stopcontact, als de machine niet in gebruik is of voor het reinigen. 49 Ingebruikname In dit hoofdstuk krijgt u belangrijke informatie omtrent de ingebruikname van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen.

49.1 Veiligheidsvoorschriften

Waarschuwing Bij de ingebruikneming van het apparaat kan materiële schade en letsel aan personen ontstaan! Neemt u de volgende veiligheidsvoorschriften in acht om de gevaren te voorkomen: ► Verpakkingsmateriaal mag niet als speelgoed gebruikt worden. Er bestaat kans op verstikking.

49.2 Leveringsomvang en transportinspectie

De BQ 2200 wordt standaard met de volgende onderdelen geleverd: Machinebasis met grillplaat thermostaat met temperatuursensor Opvangschaal Reinigingsspatel Gebruiksaanwijzing Tip ► Controleer de levering op volledigheid en op zichtbare beschadigingen. ► Waarschuw de expediteur, de verzekering en de leverancier bij een onvolledige levering of bij beschadiging als gevolg van gebrekkige verpakking of als gevolg van het transport.

Bij het uitpakken van het apparaat gaat u als volgt te werk: Neem het apparaat uit de doos en verwijder het verpakkingsmateriaal.caso BQ 2200 79

49.4 Verwijderen van de verpakking

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn uitgezocht vanuit milieuvriendelijke en verwijderingtechnische gezichtspunten en daarom recyclebaar. Het terugbrengen van de verpakking in de materiaalkringloop bespaart grondstoffen en verkleint de afvalhoop. Lever niet meer benodigd verpakkingsmateriaal in bij een afvalbrengstation, dat zorgdraagt voor de recycling. Tip ► Bewaar indien mogelijk het originele verpakkingsmateriaal gedurende de garantieperiode, zodat u het apparaat indien nodig weer volgens de voorschriften kunt inpakken.

49.5.1 Eisen aan de plek van plaatsing

Voor een veilig en foutloos functioneren van het apparaat moet de plek waar het apparaat komt te staan aan de volgende eisen voldoen: Het apparaat moet op een vaste, vlakke, horizontale (waterpas) en hittebestendige ondergrond met voldoende draagkracht voor de apparat en het volgens de verwachtingen zwaarste in de apparat bereidde gerecht neergezet worden. Kies de plek dusdanig dat kinderen hete oppervlakken van het apparaat niet kunnen aanraken. Plaatst u het apparaat niet in een hete, natte of zeer vochtige omgeving of in de buurt van brandbare materialen. Gebruik de machine niet in de buurt van muren en gordijnen. Voldoende ventilatie of een afvoerventilator zijn noodzakelijk. Het apparaat is niet bedoeld voor inbouw in een muur of kast. Het stopcontact moet makkelijk toegankelijk zijn, zodat de voedingskabel er in geval van nood ongecompliceerd uitgehaald kan worden. De inbouw en montage van dit apparaat op niet stationaire plekken (bijvoorbeeld schepen) mogen alleen door vakzaken/vakmensen uitgevoerd worden, als ze de voorwaarden voor een veilig gebruik van dit apparaat garanderen.caso BQ 2200 80

49.6 Elektrische aansluiting

Voor een veilig en feilloos gebruik van het apparaat moeten bij de elektrische aansluiting de volgende aanwijzingen in acht genomen worden: Controleer voor het aansluiten van het apparaat de aansluitingsgegevens (spanning en frequentie) op het typeplaatje met de gegevens van uw stroomnet. Deze gegevens moeten overeenkomen, zodat het apparaat niet beschadigd kan raken. In geval van twijfel vraagt u een vakkundige elektricien. Het stopcontact moet beschermd zijn met een zekering of automatische schakelaar van 16 ampère. Bij gebruik van een verlengsnoer mag voor aansluiting van het apparaat op het stroomnet alleen een uitgerold verlengsnoer van maximaal 3 meter lengte en een doorsnede van 1,5 mm² gebruikt worden. Het gebruik van een stekker of stekkerdoos met meerdere aansluitingen is vanwege het daarmee verbonden brandgevaar verboden. Vergewis u er van dat de voedingskabel onbeschadigd is en niet onder de oven of over hete of scherpte oppervlakten gelegd is. De elektrische veiligheid van het apparaat is alleen dan gegarandeerd wanneer het is aangesloten aan een reglementair geïnstalleerd systeem met aardkabels en veiligheidschakelaars. Het in werking stellen via een stopcontact zonder veiligheidsschakelaar is verboden. Laat u in geval van twijfel de huisinstallatie controleren door een erkende elektricien. De fabrikant kan niet aansprakelijk worden gesteld voor schaden, die door een gebrekkige of onderbroken aardingskabel veroorzaakt worden.caso BQ 2200 81 50 Opbouw en functie In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de opbouw en het functioneren van het apparaat.

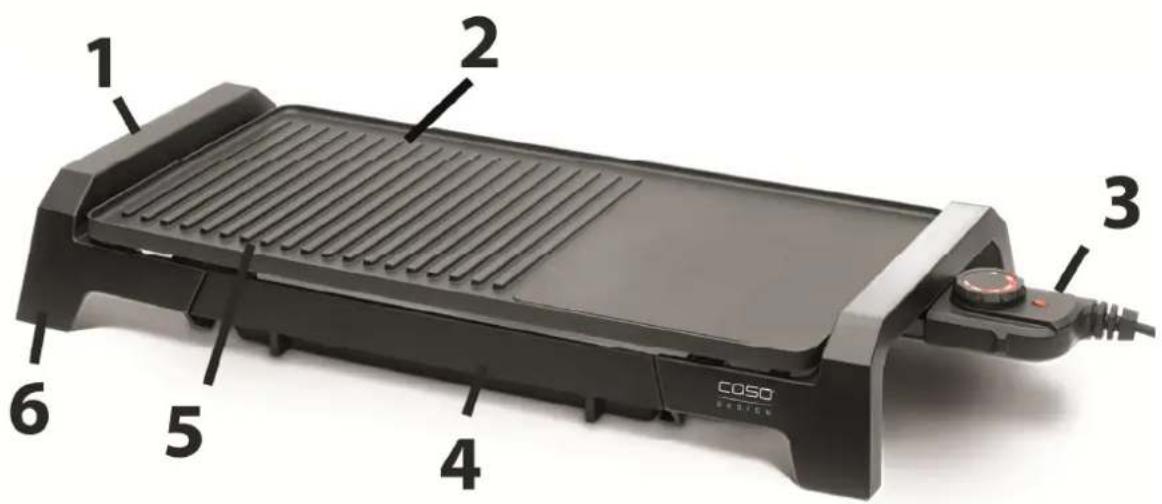

50.1 Algemeen overzicht

1. Hittebestendige greep voor het eenvoudig vervoeren van de machine

Voor het afvoeren van vet voor vetarm en gezond grillen.

3. Uitneembare thermostaat met temperatuursensor

De thermostaat met temperatuursensor biedt een nauwkeurige temperatuursturing en kan worden verwijderd voor een gemakkelijk reinigeng en vervoeren.

4. Uitneembare opvangschaal

Vangt vet en overtollig vleesvocht op tijdens het garen. Kan in de vaatwasser worden gewassen.

5. Geribbelde en gladde grillplaat met geïntegreerd verwarmingselement

Door de geribbelde grillplaat worden smaak en vleessappen van de producten vastgehouden, terwijl vet en overtollig vleesvocht voor een gezond, vetarm grillen tussen de ribbels kunnen weglopen. De gladde plaat is ideaal voor het grillen van verschillende producten, zoals eieren, spek, uien, paddenstoelen of tomaten Het geïntegreerde verwarmingselement is in de grillplaat ingebouwd. Hier wordt een snel opwarmen, een gelijkmatige warmteverdeling en een langere levensduur van het verwarmingselement verkregen.

Het typeplaatje met de aansluit- en vermogensgegevens bevindt zich binnenin de linker greep. 51 Bediening en gebruik In dit hoofdstuk krijgt u belangrijke aanwijzingen m.b.t. de bediening van het apparaat. Neem de aanwijzingen in acht om gevaren en beschadigingen te voorkomen. Tip ► Schakel de machine uit en trek dan de stekker uit het stopcontact, als de machine niet in gebruik is of voor het reinigen.

51.1 Vóór het eerste gebruik

Sticker van de kookplaat verwijderen. Grillplaat en opvangschaal met warm zeepsop wassen, daarvoor een mild reinigingsmiddel gebruiken. Grillplaat en opvangschaal grondig afdrogen. Opvangschaal in de machinebasis schuiven. Voor gemakkelijk reinigen de opvangschaal met aluminiumfolie bedekken. Grillplaat met wat huishoudolie invetten en daarna met een tissue afvegen om de anti-aanbaklaag te sparen.

51.2 Werking van de machine

1. Thermostaat met temperatuursensor in de aansluitbus van de machine steken.

2. Stekker in het stopcontact steken.

3. Thermostaat op de gewenste temperatuur instellen. Als het controlelampje op de

thermostaat uit gaat, is de gewenste temperatuur bereikt en de machine bedrijfsklaar. Waarschuwing ► De machine mag niet met houtskool, hout of andere brandstoffen worden gebruikt! Tip ► Het controlelampje van de thermostaat gaat branden tijdens de werking en gaat ook weer uit, dit garandeert dat de juiste temperatuur blijft behouden. ► De voorverwarmtijd hangt af van de geselecteerde temperatuur. Hoe hoger de geselecteerde temperatuur, des te langer de benodigde voorverwarmtijd. ► Bij het barbecuegrillen op hoge temperatuur ontstaat rook. De rookontwikkeling kan door een lagere temperatuur worden beperkt. Voldoende ventilatie wordt aanbevolen. ► Plaats nooit verpakkingen van aluminiumfolie of benodigdheden op de grill. ► De grill is geschikt voor alle soorten van sappig vlees, zoals rundvlees, biefstuk, karbonades, kip, worst, vis en groenten. ► Grill het voedsel naar uw eigen smaak. De grilltijd is afhankelijk van het soort voedsel, de oorspronkelijke temperatuur van het voedsel en de dikte ervan. ► Tijdens het grillen, moet het voedsel van tijd tot tijd gedraaid worden. ► U kunt ook gebruik maken van zout of marinade en saus.caso BQ 2200 83 52 Reiniging en onderhoud In dit hoofdstuk krijgt u belangrijke informatie m.b.t de reiniging en het onderhoud van het apparaat. Neem de aanwijzingen in acht om beschadigingen door verkeerde reiniging van het apparaat te voorkomen en een storingvrij gebruik te waarborgen.

52.1 Veiligheidsvoorschriften

Voorzichtig Schenkt u eerst aandacht aan de volgende veiligheidsvoorschriften voordat u met de reiniging van het apparaat begint: ► De grill moet regelmatig gereinigd worden. Ook voedselresten moeten regelmatig verwijderd worden. Een niet in schone toestand gehouden oven heeft een negatief effect op de levensduur van het apparaat en kan leiden tot een gevaarlijke toestand van het apparaat als ook tot een aantasting van schimmels en bacteriën. ► Schakelt u de grill vóór het reinigen uit en trek de stekker uit het stopcontact. ► De binnenkant van de grill is na gebruik heet. Er is daardoor kans op verbranden! Wacht u totdat het apparaat is afgekoeld. ► Reinigt u de binnenkant na gebruik, zodra hij is afgekoeld. Te lang wachten verzwaart de reiniging onnodig en maakt het in extreme gevallen onmogelijk. Te sterke verontreinigingen kunnen onder omstandigheden het apparaat beschadigen. ► Gebruik geen agressieve of schurende reinigingsmiddelen en geen oplosmiddelen. ► Kras niet met een hard voorwerp over hardnekkige verontreinigingen. ► Gebruik geen scherpe voorwerpen van metaal. ► Het voedsel niet met een mes op het oppervlak snijden. ► Geen gebruik van schoonmaakmiddelen (met uitzondering van afwasmiddelen) nylon of staalborstel. Het oppervlak van de verwarmingsplaat kan worden beschadigd.

52.2 Reiniging en onderhoud na gebruik

Machine na de reiniging en voor het opbergen met een zachte doek afdrogen. Thermostaat met temperatuursensor uit de aansluitbus trekken.

52.2.1 Thermostaat met temperatuursensor

Zo nodig met een zachte doek afvegen. Op een veilig plaats opbergen. Niet tegen de thermostaat met temperatuursensor slaan en niet laten vallen. ► Temperatuursensor niet in water of andere vloeistoffen onderdompelen. ► Voordat u de thermostaat met temperatuursensor in het stopcontact steekt, controleren of de aansluitbus droog is. Daarvoor de aansluitbus met een zachte doek afdrogen.caso BQ 2200 84

52.2.2 Grillplaat en opvangschaal

Het verwarmingselement is volledig verzegeld in de grillplaat, zodat de grillplaat in water kan worden ondergedompeld voor de reiniging. Grillplaat en opvangschaal in warm zeepsop met een mild reinigingsmiddel en zachte spons reinigen.

Het verwarmingselement is volledig verzegeld in de grillplaat, zodat de grillplaat met een zachte spons kan worden gereinigd. Opvangschaal in warm zeepsop met een mild reinigingsmiddel en zachte spons reinigen of in de vaatwasser doen. 53 Afvoer van het oude apparaat Oude elektrische en elektronische apparaten bevatten vaak nog waardvolle materialen. Ze bevatten echter ook schadelijke stoffen, die voor hun functioneren en veiligheid noodzakelijk waren. In het huishoudelijk afval of bij verkeerde behandeling kunnen deze stoffen de menselijke gezondheid en het milieu schade aanbrengen. Zet uw oude apparaat daarom nooit bij het gewone huishoudelijk vuil. Tip ► Maak gebruik van de in uw woonplaats voorhanden zijnde inzamelplek voor teruggave en verwerking van oude elektrische en elektronische apparaten. Haal eventueel informatie bij uw gemeentehuis, de vuilnisophaaldienst of bij uw winkelier. ► Zorg ervoor dat uw oude apparaat tot het moment van transport op een kinderveilige plek wordt bewaard. 54 Garantie Voor dit product geven we vanaf de dag van aankoop 24 maanden garantie op gebreken, die te herleiden zijn tot productie- of materiaalfouten. Garantieclaims volgens §439 ff. BGB-E blijven hiervan van kracht. Onder de garantie vallen niet de schaden die door onjuiste behandeling of ingebruikname ontstaan zijn, zoals gebreken die de functie of de waarde van het apparaat slechts gering beïnvloeden. Verder zijn aan slijtage onderhevige onderdelen, transportschade zo lang wij deze niet te verantwoorden hebben, als ook schaden, die door niet door ons verrichtte reparaties ontstaan zijn, uitgesloten van aanspraak op garantieclaim. Dit apparaat is vervaardigd voor huishoudelijk gebruik (kleinverbruik) en voorzien van een overeenkomstig vermogen. Een eventueel gebruik voor bedrijfsdoeleinden valt alleen onder de garantie, als de mate van gebruik te vergelijken is met het gebruik in een particulier kleinhuishouden. Het is niet voor de verdere bedrijfsdoeleinden bestemd. Bij rechtmatige reclamaties zullen wij het defecte apparaat naar ons bevinden repareren of tegen een apparaat vrij van gebreken omwisselen. Zichtbare defecten moeten binnen 14 dagen na levering aangetoond worden. Verdere claims zijn uitgesloten. Stelt u zich voor het indienen van een garantieclaim en het terugsturen van uw apparaat via onderstaand adres (altijd met bewijs van koop!) met ons in verbinding.caso BQ 2200 85 55 Technische gegevens Apparaat CASO BQ 2200 Modell HY-6302BN Artikel nr. 2830 Aansluitgegevens 230 V, 50/60 Hz Vermogens 2200 W Netto gewicht 2,86 kg Afmetingen (BxHxD) 603 x 99 x 290 mm
