GEBRUIKSAANWIJZING D36E49S0GB NEFF

Belangrijke veiligheidsvoorschriften. 25

Milieubescherming 27

Energie bespare 27

Milieuvriendelijk afvoeren 27

Gebruiksmogelijkheden 28

Gebruik met afvoerlucht 28

Gebruik met circulatielucht 28

Bediening van het apparatus 28

Ventilator instellen 28

Naloopventilator. 28

Intensief-stand. 28

Verlichting. 28

Reiniging en onderhoud 29

Storingen, wat te doeon? 30

Servicedienst 31

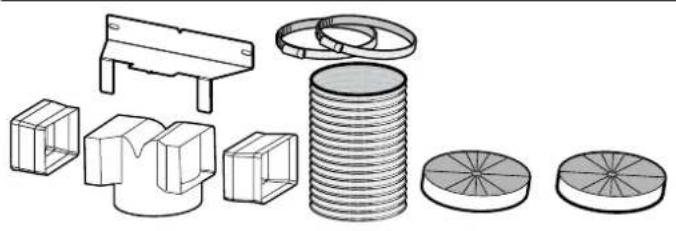

Toebehoren voor gebruik met circulatielucht. 31

Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.neff-international.com en in de online-shop: www.neff-eshop.com

Belangrijke veiligheidsvoorschriften

Lees deze gezbruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gezbruiksaanwijzing voor later gezruik of om door te Geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkinq op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel.altijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanner zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen nicht met het apparaat spelten. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezurecht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aaruit de buurt blijven van het toestel of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is Niet bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

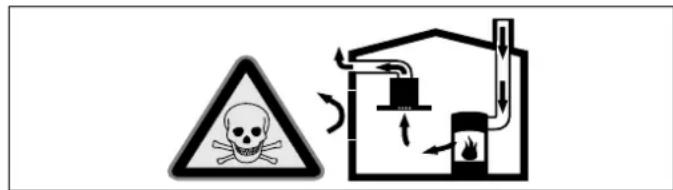

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoerplaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom.altijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie\ wordt gebruikt, is een onbeperkt gebruik\ mogelijk.

Brandgevaar!

• De vetafzettingen in het vetfilter kuren ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat nicht zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter hunnen ontbranden. In de buurt van het apparaat nooit werkden met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Er mogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijk verstikken.
  Wanner er gas-kookzones inseschakeld waar geen kookgerei op staat, worden erijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanner er kookgerei op staat.
  Bij gewelijkijdig gezbruik van meerere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gewelijkijdig op de hoogste vlam gezbruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.

Kans op een elektrische schok!

Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.
- Ondeskundige reparations zijn gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
Binnendringend vocht kan een schokveroorzaken. Geen hogedrukreiniger ofstoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kookt alsid in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen alkijd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installeren (1^ verloop).

Milieubescherming

Uw neue apparaat is bijzonder energia-efficien. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energia en het apparaat op de juiste manier afvoert.

Energie bespare

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficien't werkt en weinig geluid geeft.
Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanner dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik.
Kies bij intensieve kookdampen opijd een hogere ventilatiestand. Wanner er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet.
Hoeft de afzuigkap Niet meer te worden gebruikt, schakel hem dan uit.
Schakel de verlichting uit wanner deze Niet langer nodig is.
- Filters dienen binnen de aangegeven periodes te worden gereinigd of verrangen, om de efectiviteit van de ventilatie te verhogen en het risico van brand gegen te gaan.

Milieuvriendelijk afvoeren

Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensysteme aan de buitenlucht afgevoerd.

Aanwijzing. De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lustcht worden door de vetfilters en een actief koolffilter gereinigd en weeer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kunt u navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt uchterin de gebruiksaanwijzing.

Bediening van het apparatus

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeer uit. Zo worden de keukendamp het efectiefst verwijderd.

Bedieningspaneel

0

1

2

3

总

Verklaring

0 Ventilator Uit

1 ventilatiestand 1

2 ventilatiestand 2

Naloop ventilator

3 ventilatiestand 3

P Intensief-stand

Licht Aan/Uit

Ventilator installen

Aanwijzing: Pas de ventilatorstand altijd aan de actuèle omstandigheden aan. Kies bij een sterke dampvorming ook een hoge ventilatorstand.

Inschakelen

Druk op toets 1, 2 of 3.

Ter bevestiging zich de toets 0 en de ingestelde ventilatiestand verlicht.

Uitschakelen

Toets 0 indrukken.

Naloop ventilator

De naloop van de ventilator is in elke ventilatiestand möglichk.

1. Eerst de toets van de gewenste ventilatiestand 1, 2 ofr 3 indrukken.
2. Om de naloop van de ventilator te activeren de toets 2 seconden ingedrukt honden.

Ter bevestiging knipperen de toets 0 en de ingestelde ventilatiestand.

1. Wilt u de naloop van de ventilator voortijdig beeindigen, druk dan op de toets 0.

Aanwijzingen

• De nalooptijd bedraagt voor alle ventilatiestanden 30 minutes. Na afloop van deze tijd gaan de ventilatie en deverlichting automatisch UIT.
• De ventilatiestand kanijdens de nalooptijd worden veranderd.

Intensief-stand

Bij sterke geur- en dampvorming kut u de intensief-stand gebruiken.

1. Om de intensiefstand te activeren de toets P 2 seconden ingedrukt honden.

Ter bevestiging is de toets 0 verlicht en knippert de toets P.

1. Om de intensiefstand voortijdig te beeindigen, drukt u op de toets 0.

Aanwijzing: De looptijd van de intensiefstand bedraagt 6 minutes. Na afloop van deze tijd schakelt de ventilator terug waar de waarvoor ingestelde stand.

Verlichting

U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen.

Druk op de toets.

Bij het inschakenen van de verlichting de toets 2 seconden ingedrukt honden. De helderheid neemt af.

Aanwijzing: Als de verlichting opnieuw wordt ingeschakeld is一周 de maximale helderheid ingesteld.

Reiniging en onderhoud

Verbrandingsgevaar!

Het apparatusaat wordt heet tijdens de bereiding. Laat het voor de reingiring afkoelen.

! Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel{kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

• geen scherpe of schurende reinigingsmiddelden,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur- of schoonmaaksponsjes,
• geen hagedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor gebruik grondig UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebied Schoonmaakmiddelen

Roestvrij staal Warm	zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Bij de serviceddienst of in specialzaken�in speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoon-maakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlakken	Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Glasreiniger: met een zachte doek schoonmaken.

Glas Glasreiniger:

Met een zachte doek schoonmaken.
Geen schraper gebruiken.

Gebied Schoonmaakmiddelen

Bedieningselementen	Warm zeepsop:
	Met een vochtig schoonmaakdoekje reinigen en met een zachte doeck nadro-gen.
	Gevaar van een elektrische schok door- dat er vocht kan binnendringen.
	Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Bedieningselementen nooit reinigen met een natte doeck.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Brandgevaar!

De vetafzettingen in het vetfilter konnen ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

Aanwijzingen

• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doeck.
• De metalen vetfilters können in de afwasa automaat of met de hand worden gereinigd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kut u bestellen via de Onlineshop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.
Laat de metalen vetfilters afdruipen.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasa automaat konnen lichte verkleuringen optreden. Dit heeft geen invloed op de werkinq van de metalen vetfilters.

Reinig stern verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters moot Niet worden vastgeklemd.

Metalen vetfilter demonteren

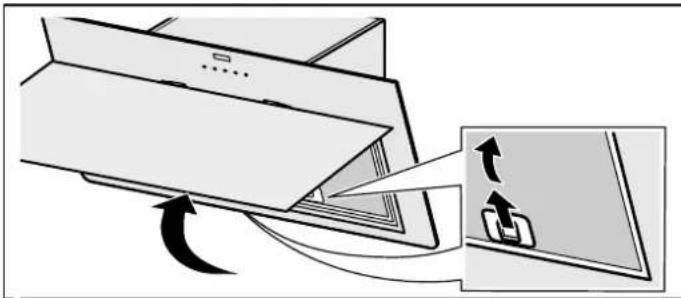

1. Filterafdekkingaarbovenklappen.

Aanwijzingen

• De openingshoek van de filterafdekking is begrensd tot ca. 80^ . Filterafdekking Niet verder openen, dan können descharnieren beschadigd raken.
  De filterafdekking vergrendelt in elke gewenste stand.

• De 2 metalen vetfilters onder de filterafdekking en de metalen vetfilter aan de onderkant van het apparaat verwijderen. Vergrendeling openen, metalen filter maar voren klappen enuit de houder nemen.

Aanwijzing: Op de bodem van de metalen vetfilter kan zich vet verzamelen. De filter Niet schuin houden, om te voorkomen dat er vet UIT druipt.

1. Metalen vetfilter reinigen.
2. Na demontage van de filter het toestel van binnen schoonmaken.
3. Filterafdekking schoonmaken.

Metalen vetfilter monteren

1. De 2 metalen vetfilters onder de filterafdekking met de vergrendelingaar beneden inbrengen Metalen vetfilters aan de onderkant van het toestel inbrengen.
2. Metalen vetfilter maar binnen klappen en vergrendelen.
3. Filterafdekking sluiten.

Actief koolfilter verrangen (alleen bij de ventilatiefunctie)

Om het niveau van de reukafscheiding te waarborgen, moet de filter regelmatig worden verzorgd.

De actief koolfilters moeten tenminste om de vier maanden worden verwisseld.

Aanwijzingen

• De actief koolfilters়ন Niet in de leveringsomvang inbegrepen. Ze় verkrijgbaar bij speciaalzaken, de klantenservice of in de online-shop.
  De actief koolfilters kunnen nicht worden schoongemaaakt of opniew worden geactiveerd.

• Metalen vetfilter demonteren, zie boven.

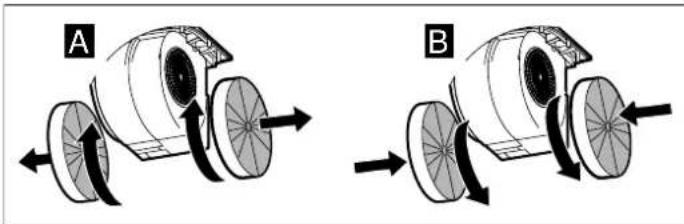

• Aan de oude actief koolfilters draaien en van de houder trekken. A
• Nieuwe actief koofilters op de houder drukken en er aan draaien. B

1. Metalen vetfilters monteren, die boven.

Storingen, wat te doeon?

Vaak(Int)Storingen gemakkelijk zelf verhopen. Let op de volgende aanwijzingen voordat u contact opneem met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstruereeard door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werknetiet	De stekker isniet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonderbreking	Controler of andere keu-kenapparaten functioneren
	Zekerings defect	Controler in de meterkastof de zekerings voor het toe-stel in orde is
De toetsverlich-ing fungio-neert net.	De besturing-seenheid isdefect.	Neem contact op met de servicedienst.
De verlichtingfungiemeert net.	De lampen zichdefect.	Lampen verrangen, ziehoofdstuk "Lampen verrangen".

Lampen verrangen

Gevaar van een elektrische schok!

Bij verranging van de lampen staan de contacten van de lampfitting onder stroom. Trek voordat u tot verranging overgaat de netstekkeruit het stopcontact of schakel de zekering in de meterkastuit.

Belangrijk! Gebruik alleen verlichtingsproducten van hetzelfde type en met hetzelfde vermogen (zie ook de lampfitting of het typeplaatje).

Halogene lampen verrangen

Aanwijzing: Het glas van de halogeenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik bij het aanbrengen van de halogeenlampen een schone doeck.

1. De lampring voorzichtig verzijderen met geschikt gereedschap.
2. De lamp verwijderen en verrangen door een lamp van hetzelfde type.

1. Lampafscherming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

Lamp verrangen door een van hetzelfde type:

Spanning: 12 V

Vermogen: max. 20 W

Houder: G4

Servicedienst

Wannerew uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice alsijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst+kennen. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgeveens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

Verzoek om reparatie en advies bij storingen

NL0884244040

B070222143

Vertrouv op de compétentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden UITgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.

Toebehoren voor gebruik met circulatielucht

(niet in de leveringsomvang inbegrepen)

Z5135X5

Z5135X4

Z5135X1

Constructa-Neff

Vertriebs-GmbH

Carl-Wery-Straße 34

D-81739 München

GERMANY
