MANUALE UTENTE D36E49S0GB NEFF

Important avverenze di sicurezza 18

Tutela dell'ambiente 20

Risparmio energetico. 20

Smaltimento ecocompatible 20

Tipidisecricizio. 21

Modalità aspirazione 21

Esercizio di ricircolo 21

Usare l'apparecchio. 21

Impostazione della ventola 21

Ritardo di funzionamento della ventola 21

Livello intensivo 21

Illuminazione 21

Pulizia e manutenzione 22

Guasti, Che fare se? 23

Servizio di assistenza tecnica 24

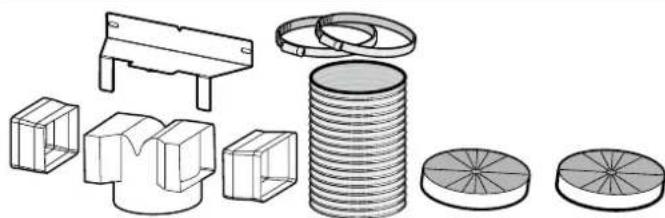

Accessorio funzionamento a ricircolo d'aria 24

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possible consultare il sito Internet www.neff-international.com e l'eShop www.neff-eshop.com

Important avverenze di sicurezza

Leggere attendamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzato l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installatione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installatione.

Questo appearecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.

L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all'utilizzo non conforme o errato.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Questo appearecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsable della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzato
I'apparecchio come un giocattolo. I bambini non devono ne pulire ne utilizzato
I'apparecchio da soli a meno che non abbiano un'età superioreagli 8 anni e chesiano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.

Controllare l'apparecchio dopo averlo disimballato. Qualora si fosso verificati danni da trasporto, non collegare l'apparecchio.

Questo appearecchio non è da utilizzato con un timer esterno o un telecomando separato.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio.

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento.

E necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino). In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti vienesotratta dell'aria: nella alimentazione sufficiente di aria si create depressione. I gasvelenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può afflire nella stanzaattraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in agli caso lo spazzacamino responsable che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile alla limitazioni.

Pericolo di incendio!

• I depositi di grasso presenti nel filtrro per grassi possono incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio,.
senza fatto per grassi.

I depositi di grasso presenti nel filtrlo per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libero (ad es. fiammeggiare). L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se quello è dotato di copertura chiusa e non estraibile. Non delve esserci produzione di scintille.
L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzato mai acqua per spagnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
Le zone di cottura a gas sviluppano molto calore se vengano fatto funzionare alla appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra cui subire danni o addirittura incendiari. Utilizzato le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia.
- Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Un dispositivo di ventilazione montato sulla cui subire danni o addirittura incendiarii. Non utilizzato mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per altri 15 minuti. Un bruciatore grande con altre 5kW (wok) corrisponde alla potenza di due bruciatori a gas.

Pericolo di scottature!

Durante il funzionamento le parti scoperte divertano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini.

Pericolo di lesions!

• Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.
  Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio.

Pericolo di scariche elettriche!

• Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
  Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale techniciane adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusabile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.
• L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Cause dei danni

Attenzione!

Pericolo di danni da corsoione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corsoione.

Sostituire sempre immediatamente le lampadine difettose per evitare il sovraccarico di quale rimanenti.

Pericolo di danni da umidità che penetrà nell'elettronica. Non pulire mai gli elementi di lavoro con un panno bagnato.

Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di lavoro.

Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi.

Pericolo di danni dovuti al ritorno della condensa. Installare il canale di espulsione in posizione leggermente spiovente rispetto all'apparecchio (1° di dislivesso).

Tutela dell'ambiente

Il suo nuovo apparecchio è particolaremente efficente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Risparmio energetico

• Durante la cottura accertarsi che ci sua un'aerazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contentuto.
• Adattare i livelli di ventilazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di ventilazione basso significà un consumo di energia ridotto.
  In caso di vapori di cottura intensi selezionale tempestivamente un livello di ventilazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolongato della cappa di aspirazione.
• Spegnere la cappa di aspirazione quando non è più necessaria.
  Spagnere l'illuminazione quando non è più necessaria.
• Pulire e sostituire i filtri rispettoando gli intervalli di tempo indicatori al fine di incrementare l'efficacia del sistema di aspirazione ed evitare il rischio di incendio.

Smaltimento ecocompatibile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Tipi di esercizio

Questo apparecchio più essere impiegato per aspirazione o ricircolo.

Modalità aspirazione

L'aria aspirata viene purificata atraverso il过滤 per grassi e convogliata all'esternotramite un sistema di tubi.

Avvertenza. L'ariaESAusta nondeveseimmessa ne in un camino per il fumo o per i gas di scarico funzionante,ne in un pozzo di aerazione dei locali di installatione di focolari.

• Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottener e autorizzazione di un technician specializzato.
  Se l'aria esaustaiene condotta atraverso la parete esterna, è necessarioutilizzareuna cassetta amuro telescopica.

Esercizio di ricircolo

L'aria aspirata viene purificata atraverso il filtro antigrasso e un filtro ai carboni attivi e quando reimmessa nella cucina.

Avvertenza: Per catturare gli odori nelle esercizio di ricircolo, è necessario installare un filtering ai carboni attivi. Le diverse possibilità di attivazione dell'apparecchio con esercizio di ricircolo sono indicate nell'opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati,tramite il servizio clienti o il punto vendita on-line.I numero degli accessori sono riportati nella parte finale delle istruzioni per l'uso.

Usare l'apparecchio

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. è possible che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In quello modo il vapore di cottura viene aspirato in modo efficace.

Pannello comandi

Spiegazione

0 Ventola off

1 Livello ventola 1

2 Livello ventola 2

Ritardo di funzionamento della ventola

3 Livello ventola 3

P Livello intensivo

Luce on/off

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzare ane un livello ventola elevato.

Attivazione

Premere itasto1,2o3.

Come conferma si accendono il tasto 0 e il livello della ventola impostato.

Disattivazione

Premere il tasto 0.

Ritardo di funzionamento della ventola

Il ritardo di funzionamento della ventola è possibile a qualsiasi livello della ventola a scelta.

1. Premere prima il tasto del livello della ventola desiderato 1, 2 o 3.
2. Per attivare il ritardo di funzionamento della ventola tenere premuto il tasto 念 per 2 secondi.

Come conferma lampeggiano il tasto 0 e il livello della ventola impostato.

1. Per arrestare anticipamente il ritardo di funzionamento della ventola premere il tasto 0.

Avvertenze

La funzione post-cottura dura 30 minuti per tutti i livelli della ventola. Trascorso quello lasso di tempo il systemà di aspirazione e l'illuminazione si disattivano automaticamente.
Il livello della ventola può essere modificato durante la funzione post-cottura.

Livello intensivo

In caso di produzione di odori e vapori particolaremente forti è possibile utilizzato il livello intensivo.

1. Per attivare il livello intensivo tenere premuto il tasting per 2 secondi.
   Come conferma si accende il tasting 0 e lampeggia il tasting P.
2. Per terminare anticipamente il livllo intensivo premere il tasto 0.

Avvertenza: Il tempo di esecuzione del livello intensivo è di 6 minuti. Trascorso quello lasso di tempo l'apparecchio ritorna al livello della ventola impostato precedentamente.

Illuminazione

L'illuminazione può esseregettata o disattivata in modo indipendente dalsystemadiaspirazione.

Premere it taste

Regolazione della luminosità

All'accensione dell'illuminazione tenere premuto il tasto per 2 secondi. La luminosità si riduce.

Avvertenza: Alla nuova accensione dell'illuminazione è impostata nuovamente la massima luminosità.

Pulizia e manutenzione

Pericolo di incendio!

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

Pericolo di scossa elettrica!

L'infiltrazione di umidità può provocare una scarica elettrica.

Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusabile nella scatola dei fusibili.

Pericolo di scariche elettriche!

L'infiltrazione di liquido può provocare una scarica elettrica.

Non utilizzato detergenti ad alla pressione o dispositivi a getto di vapore.

Pericolo di lesioni!

Alcuni componenti all'interno dell'apparecchio possono essere affiliati. Indossare guanti protettivi.

Detergente

Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alleindicazioni della tabella. Nonutilizzare

detergenti aggressivi o abrasivi,
detergentia elevato contento di alcool,
spugnette dure o abrasive,
detergenti ad alla pressione o dispositivi a getto di vapore.

Lavare bene le spugne nuove prima diutilizzarle.

Osservare tutte le istruzioni e le awertenze riportate sui prodotti detergenti.

Campo Detergenti

Acciaio inox Soluzione di lavaggio calda:

pulire con un panno spugna e asciugare con un panno morbido.

Pulire le superfici in acciaio inox sempre nel verso della spazzolatura.

Speciali detergenti per superfici in acciaio inox sono essere richiesti presso il servizio di assistenza technique o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.

Superfici laccate	Soluzione di lavaggio calda:
	pulire con un panno umido e asciugare
	con un panno morbido.
	Non utilizzato detergenti per acciaio inox.

Alluminio e plastica Detergente per vetro:

pulire con un panno morbido.

Vetro Detergente per vetro: pulire con un panno morbido. Non utilizzato raschietti per vetro.

Campo Detergenti

Elementi di comando	Soluzione di lavaggio calda: pulire con un panno umido e asciugare con un panno morbido.
	Pericolo di scarica elettrica a causa dell'umidità che penetrà.
	Pericolo di danni causati dall'umidità che penetrà nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato.
	Non utilizzato detergenti per acciaio inox.

Pulire ilhetto metallico antigrasso

Le presenti istruzioni per l'uso sono valide per diverse varianti dell'apparecchio. É possible che alcune caratteristiche dell'impianto descripte non siano presenti nel proprio apparecchio.

Pericolo di incendio!

I depositi di grasso presenti nel filtrlo per grassi posso non incendiarsi.

Pulire ilhetto per grassi almeno agli 2 mesi.

Non mettere mai in funzione l'apparecchio alla sua detro per grassi.

Avverenze

Nonutilizzare detergenti aggressivi, acidi o contenti alcali.
Nella pulizia del filtrlo metallico antigrasso, pulire ancche il supporto del filtrlo metallico antigrasso dell'apparecchio con un panno umido.
Il filtrolo metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

A mano:

Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinatotramite il punto vendita on-line.

• Mettere a mollo i filtri metallici antigrasso in liscivia calda.
  Per la puliziautilizzareuna spazzola e quindi sciacquare bene ilchio.
  Lasciare asciugare il filtrolo metallico antigrasso.

In lavastoviglie:

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Ciò non influisce in alcun modo sul funzionamento del filtrato metallico antigrasso.

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie.
Riporre i filtri metallici antigrasso nella lavastoviglie alla fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Rimuovere ilhetto metallico per grassi

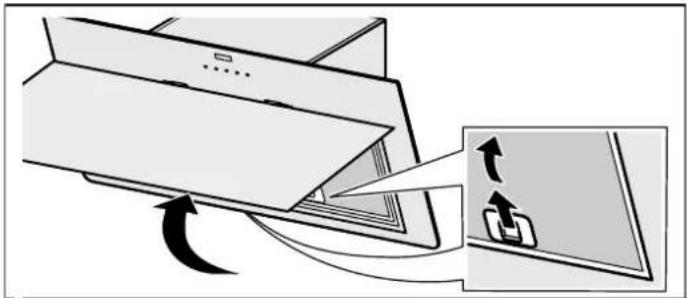

1. Apire la copertura fatto tirandola verso l'alto.

Avvertenze

L'angolo d'apertura della copertura fisto è limitato a ca. 80^ . Non aprire ulteriormente la copertura fisto, altrimenti potrebbero venire danneggiate le cerniere.
La copertura filtrso si blocca in qualsiasi posizione a scelta.

1. Estrarre i 2 filtri grassi metallici sotto la copertura duro e il duro grassi metallico sul lato inferiore dell'apparecchio. Aprire il dispositorio di bloccaggio, après in avanti il duro metallico e toglierlo dal supporto.

Avvertenza: Il grasso può raccoglieri nella parte inferiore del filtrlo grassi metallico. Non inclinare il filtrlo grassi metallico, per evitare la caduta di gocce di grasso.

1. Pulire il filtro grassi metallico.
2. Dopo lo smontaggio del filtro pulire l'apparecchio internamente.
3. Pulire la copertura filtro.

Installare il filtrolo metallico per grassi

1. Inserire i 2 filtri grassi metallici sotto la coperturachio con il dispositivo di bloccaggio rivolto verso il basso.
   Inserire il filtro grassi metallico sul lato inferiore dell'apparecchio.
2. Abbassare il filtro grassi metallico e innestare il dispositivo di bloccaggio.
3. Chiudere la copertura filtro.

Sostituzione del filtro a carbone attivo (solo con modalità ricircolo)

Per garantire l'adeguata separazione degli odori è necessaria una manutenzione regolare del filtr.

I filtri a carbone attivo devono essere sostituiti almeno agli 4 mesi.

Avvertenze

I filtri a carbone attivo non sono compresi nella fornitura. I filtri a carbone attivo sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita online.
I filtri a carbone attivo non possono essere puliti o riattivati.

1. Smontare il filtro grassi metallico, vedere sopra.

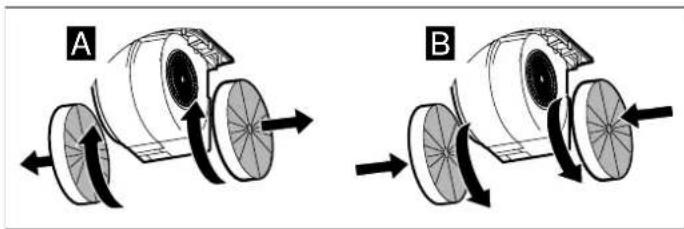

2. Ruotare il vecchio filtro a carbone attivo e toglierlo dal supporto. A
3. Premere il nuovo filtro a carbone attivo sul supporto eruotare. B

1. Montare il filtrato grassi metallico, vedere sopra.

Guasti, Che fare se?

Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conformere rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale techniciane adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettioso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti.

Tabella guasti

Guasto Possibile		Rimedio
	causa
L'apparecchio non funziona	La spina non è inserita	Collegare l'apparecchio alla corrente
	Interruzione di corrente	Controllare se gli altri elettrdomestici funzionano
	Il fusibile è difetutto	Verificare se il fusibile dell'apparecchio nell'apposita scatola è aosto.
L'illuminazione tasti non funziona.	L'unità di comando è difettosa.	Rivolgersi al servizio di assistenza technique.
L'illuminazione non funziona.	Le lampadine sono difettose.	Sostituire le lampadine, vedere il capitolo "Sostituire le lampadine".

Sostituire le lampadine

Pericolo di scossa elettrica!

Durante la sostituzione delle lampadine i contatti del portalampada sono molto tensione. Prima di procedere alla sostituzione, staccare la spina o disattivare il fusibile nella relativa scatola.

Important! Utilizzato solo luci dello stesso tipo e potenza (vedereancheportalampada o targhetto identificativa).

HSG/C/UB-20-12-G4

Sostituire le lampadine alogene

Avvertenza: Durante l'installazione, le lampadine alogene non devono essere toccate in corrispondenza del bulbo di vetro. Per installare le lampadine alogene utilizzato un panno pulito.

1. Rimuovere con cautela il coperchio ad anello della lampadina con un attrezzo adeguato.
2. Estrarre la lampadina e sostituirla con una dello stesso tipo.

1. Montare il coperchio della lampadina.
2. Inserire la spina di rete o riattivare il salvavita.

Sostituire la lampadina con una dello stesso modello:

Tensione: 12 V

Potenza: max. 20 W

Zoccolo: G4

Servizio di assistenza tecnica

Il servizio di assistenza tecnica è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un technician quando non è necessario.

Quando si contatta il servizio clienti indicate sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta con i codici si trova nella parte interna dell'apparecchio (a tale scopo rimuovere il filtrato metallico per grassi).

Per averere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di Telefono del servizio di assistenza tecnica.

Codice prodotto (E) Codice di produzione (FD)

Servizio di assistenza tecnica

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è miglioratoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

1800-522822

Linea verde

CH0848840040

Fidatevi della competenza del Costrutto. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualiati del servizio assistenza e con pezzi di ricambio originali per il vosto apparecchio.

Accessorio funzionamento a ricircolo d'aria

(non compreso nella fornitura)

Z5135X5

Z5135X4

Z5135X1
