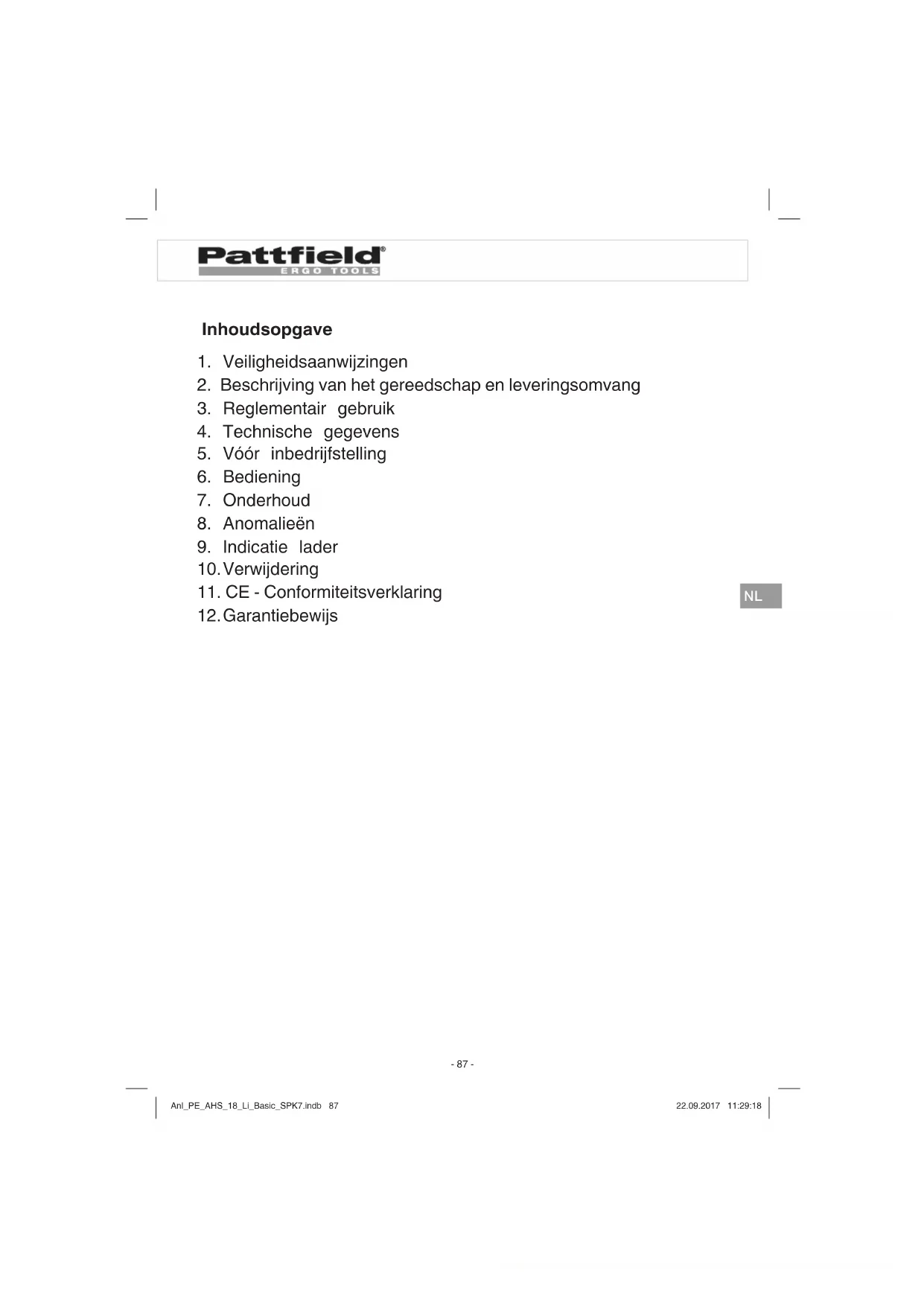

GEBRUIKSAANWIJZING PEAHS 18 Li Basic Pattfield

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Voor inbedrijfstelling
6. Bediening
7. Onderhoud
8. Anomalieen
9. Indicatie lader
10. Verwijdering
11. CE - Conformiteitsverklaring
12. Garantiebewijs

NL

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waar deze handleiding / veiligheidsinstrumenties zorgvuldig door. Bewaar deze goed zodate informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, geleve dan deze handleiding / veiligheidsinstrumenties mee te gehen. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nicht-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

NL

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen können elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van het instructiebord op het toestel (fi g. 3)

1. Waarschuwing!
2. Beschermen gegen regen en vocht!
3. Vór inbedrijstelling handleiding lezen!
4. Oog- en gehoorbeschermer dragen!

Algemene veiligheidsinstructies voor elektrische gereedschappen

Het in de veiligheidsinstrumenties gebruikte begrip "elektrisch materieel" heeft betrekking op elektrische gereedschappen die op elektrische stroom (met netkabel) en op accu (zonder netkabel) draaien.

1. Werkplaatsveiligheid

a) Hou uw werkplaats schoon en goed verlicht. Wanorde of nicht verlichte werkplaatsen können ongelukken veroorzaken.
b) Werk met het elektrische gereedschap Niet in explosieve omgeving waarin brandbare vloeistoffen, gassen of stoffen aanwezig়n. Elektrisch gereedschap verwekt vonken die het stof of de dampen+kunnen doen ontbranden.
c) Hou kinderen en andere personenijdens het gebruik van het elektrische gereedschap weg. Bij afleiding zou u de controle over het gereedschap können verliezen.

2. Elektrische verigheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag geenszins worden veranderd. Gebruik geen adapterstekkers samen met van randaarding voorziene elektrische gereedschappen. Onveranderde stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat verhoogd risico door elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap nicht bloot aan regen of nattigheid. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.
d) Onttrek de kabel Niet aan zijn eigenlijke bestemming om het elektrische gereedschap te dragen, op te hangen of om de stekker uit de contactdoos te verwijderen. Hou de kabel weg van hitte, olie, scherpe kanten of bewogen componenten van het toestel. Beschadigde of in de war gebrachte kabels verhogen het risico van een elektrische schok.
e) Indien u met een elektrisch gereedschap in open lucht werkt, mag u enkel verlengkabels gebruiken die ook geschikt zich om buiten te worden gebruikt. Het gebruik van een voor

buiten geschikte verlangkabel verminder het risico van een elektrische schok.

f) Indien gebruikmaking van het elektrische gereedschap in vochtige omgeving Niet te vermijden is dient u het gereedschap door een aardlekschakelaar te beveiliggen. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. Veiligheid van Personen

a) Wees aandachtig, let op wat u doet en ga bij het gebruik van een elektrisch gereedschap met verstand te werk. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan zwaar letsel tot gevolg hebben.

b) Draag persoonlijke beschemmingsmiddelen en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbeschermer, naargelang het type en het gebruik van het elektrische materieeel, vermindert het risico van letsel.

c) Vermijdt elke onbedoelde inwerkingstelling van het gereedschap. Vergewis u er zich van dat het elektrische gereedschapuitgeschakeld is voordat u het aansluit op de stroomtoevoer en/of de accu aansluit, het gereedschap in handen neemt of draagt. Als u bij het dragen van het elektrische gereedschap de vinger op de schakelaar heeft of het toestel ingeschakeld op de stroomtoevoer aansluit kan dit ongelukken tot gevolg hebben.

d) Verwijder afstelgereedschap of sleutels alvorens het elektrische gereedschap in te schakelen. Een gereedschap of sleutel die zich in een draaiende component van het toestel bevindt kan letsel tot gevolg hebben.

(e) Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar algtd uw evenwicht. Daardoor kutu

het elektrische gereedschap in onverwachte situations beter controlen.

f) Draag de gegaste kleding. Draag geen wijde kleding of sieraden. Houhaar, kleding en handschoenenweg van bewogen componenten.Losse kleding, sieraden of langhaar kan door bewogen componenten worden gegren.
g) Indien stofzuiginrichtingen en stofopvanginrichtingen kūnen worden aangebracht, dient u er zich van te vergewissen dat deze aangesloten+zijn enaar behoren worden gebruikt. Gebruik van een stofafzuiig ing kan gvaren door stof verminderen.

1. Gebruik en omgaan met het elektrische gereedschap

a) Overbelast het toestel Niet. Gebruik voor uw werk steeds het elektrische gereedschap dat waarvoor bedoeld is. Met het gespaste elektrische materieel werkt u better en veiliger in het opgegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. En elektrisch gereedschap dat Niet meer in ofuit kan worden geschakeld is gevaarlijk en moet worden hersteld.
c) Verwijder de stekker uit de contactdoos en/of verwijder de accu voordat u het gereedschap afstelt, van accessoires verwisselt of het gereedschap wegzet. Deze voorzorgsmaat-regel voorkomt het onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het toestel Niet door personen gebruiken die met dit toestel Niet vertrouwd zijn of deze instructies Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk als ze door onervaren Personen worden gebruikt.
e) Onderhoud elektrische gereedschappen zorgvuldig. Controler of bewegende componenten perfect werken en nicht klem zitten, of stukken gebroken of beschadigd zichn zodate het elektrische gereedschap Niet meer maar behoren kan werken. Laat beschadigde onderdelen herstellen voordat

u het toestel opnieuw gebruikt. Vele ongelukken zich te wijten aan slecht onderhonden elektrisch gereedschap.

f) Hou uw snijgereedschap scherp en schoon. Zorgvuldig onderhonden snijgereedschap met scherpe snijkanten gaat minder vaak klem gaan zitten en is gemakkelijk te leiden.
g) Gebruik het elektrisch materieel, accessoires, inzetgereedschappen enz. conform de aanwijzingen. Hou rekening met de werkomstandigheden en de te verrichten activiteit. Het gebruik van elektrisch gereedschap voor andere toepassingen dan voorzien door de fabrikant kan gevaarlijke situaties tot gevolg hebben.

NL

1. Gebruik en omgaan met het accutoestel

a) Laad de accu's slechts in laadtoestellen die door de fabrikant worden aanbevolen. Voor een lader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's worden gebruikt.
b) Gebruik in het elektrische gereedschap alleen de accu's die ervoor+zijn voorzien. Het gebruik van andere accu's kan tot let-sel en brandgevaar leiden.
c) Hou de Niet gebruikte accu weg van paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zonden kannen veroorzaken. Een kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu ontsnappen. Vermijd ermee in contact te komen. Bij toevalig contact met water afspoelen. Mocht de vloeistof in de ogenterecht komen dient u zich bovendien onder doktersbehandeling te stellen. Ontsnappende accuvloeistof kan huidirritaties of brandwonden veroorzaken.

a) Laat uw elektrisch gereedschap enkel door gekwalifi ceerd vakpersoneel en enkel met originele wisselstukken herstellen. Zodoende is verzekerd dat de veiligheid van het elektrische gereedschap behouden blijft.

Veiligheidsinstructies voor heggenscharen:

• Hou alle lichaamsdelen weg van het snijmes. Probeer Niet het snoeisel te verwijderen of het te snoeien materiaal vast te houden terwijl het mes in beweging is. Verwijder vastzitend snoeisel enkel bij uitgeschakeld toestel. Eén moment van onoplettendheid bij gebruik van de heggenschaar kan zware letsels tot gevolg hebben.
• Draag de heggenschaar aan de greedp bij stilstaand mes. Breng steeds de beschermende afdekking aan voordat u de heggenschaar transporteert of opbergt. Zorgvuldige omgang met het toestel verminder het lichamelijk gevaar door het mes.
• Neem het elektrische toestel alleen aan de geïsoleerde oppervlakte van de handgreep vast,ondat het snoeimes in contact kan komen met verborgen stroomleidingen. Door contact van het snoeimes met een spanningvoerende leiding zal er spanning op de metalen onderdelen van het toestel konnen staan en leiden tot een elektrische schok.

Bijzondere verilgheidsvoorschriften

Wij besteden de grootste zorgvuldigheid aan de opbouw van elke accupack teneinde accu's van maximale energiedichtheid, duurzaamheid en veiligheid aan u te hunnen bezorgen. De accucellen beschikken overeertraps veiligheidsinrichtingen. Elke individuele cel worden eerst geformateerd enhaar elektrische karakteristieken worden opgenomen. Deze gegevens worden verrolgens gelebruikt om de bestmogelijkce accupack's te hunnen groeperen. Ondanks alle veiligheidsmaatregelen is bij het omgaan met accu's steeds omzichtigheid geboden. Voor een veilig bedrijf dienen de vol

gende punten zeker in ache te worden genomen.

Een veilig bedrijf is slechts met onbeschadigde cellen verzekerd! Door een verkeerde hantering worden schade aan de cellen berokkend.

LET OP! Analyses bevestigen dat grof verkeerd gebruik en verkeerd onderhoud de hoofdoorzaak�n voor schade veroorzaakt door accu's met sterk vermogen.

Aanwijzingen omtrent de accu

1. Het accupack van het accu toestel is bij de levering nicht geladen. De accu要去 dus worden opgeladen alvorens u het toestel voor de eerste keer in gebruik neemt.
2. Voor een optimale accucapaciteit dient u diepe ontladingscylte te vermijden! Laad uw accu vaak op.
3. Berg uw accu op een koeleplaats, liefst bij 15^ en minstens 40% geladen.
4. Lithium-ion-accu's zijn onderhevig aan natururlijke veroudering. De accu要去en letzte worden verrangen als他们是 vermogen slechts nog overeenkomt met 80% van het vermogen in de zichwe toestand! Verzwakte cellen in een verouderde accupack他们是 Niet更是 opgewassen gegen de hove prestatievereisten en beteken bijgevolg een veiligheidsrisico.
5. Verbruike accu's Niet in het open vuur gooien. Explosiegevaar!
6. Accu Niet ontsteken of blootstellen aan verbranding.
7. Accu's Niet diep ontladen! Door diepe ontlading wordt schade berokkend aan de accucellen. De vaakst voorkomendeoorzaak voor diepe ontlading van accurpacks is het langdurig opbergen of Niet-gebruik van gedeelelijk ontladen accu's. Stop met de accu te werken zodra de capaciteit duidelijk achechteruitgaat of als de veiligheidselektronica reageert. Berg de accu pas nadat hij helemaal opgeladen is.
8. Accu's of het toestel beschermen gegen overbelasting! Overbelasting leidt snel tot oververhitting en beschadiging van de cellen binnen in het accuhuis zonder dat men de oververhitting

buiten waarneemt.

9. Vermijd beschadigingen en stoten!

Vervang onmiddelijk elke accu die per ongeluk vanaf een hoogte van meer dan een meter waar beneden is gevalen of die bloot-gesteld was aan hevige stoten ook al is hetuis van de accupack blijkaar onbeschadigd. De accucellen binnenin konnen ernstige schade hebben opgelopen. Gelieve hieromtrent ook de informatatie omtrent de verwijdering van afgedankte accu's in acht te nemen.

1. Bij overbelasting en oververhitting worden het toestel om veiligheidsredenen uitgeschakeld door de geintegreerde veiligheidsuitschakeling. Let op! Bedien Niet meer de AAN/UIT-schakelaar als de veiligheidsuitschakeling het toestel heeft uitgeschakeld. Daar-door kan schade aan de accu worden berokkend.
2. Gebruik enkel originele accu's. Het gebruik van andere accu's kan leiden tot letsel, explosie en brandgevaar.

Aanwijzingen omtrent het laadtoestel en het laden

1. Neem de gegevens in acht die vermeld staan op het kenplaatje van de lader. Sluit de lader enkel aan op de netspanning vermeld op het kenplaatje.
2. Bescherm de lader en de kabel gegen beschadiging en scherpe kanten. Beschadigde kabels dienen onmiddelijk door een elektrovakman te worden verrangen.
3. Laadtoestel, accu's en accutoestel buiten bereik van kinderen houden.
4. Geen beschadigde laadtoestellen gebruiken.
5. Gebruik de bijgeleverde lader Niet voor het laden van andere ac-cutoestellen.
6. Bij een flinke belasting worden de accupack warm. Laat de accupack voor begin van de laadbeurt afkoelen op kamertemperatuur.

7. Accu's Niet overladen!

Neem de maximale laadtijden in acht. Deze laadtijden gelden al-leen voor ontladen accu's. Herhaaldelijk insteken van een geladen of gedeeltek geladen accu heeft overlading en beschadiging

van de cellen tot gevolg. Accu's nicht meerereckeagen in het laadtoestel latent zitten.

1. Gebruik en laad nooit accu's waarvan u vermoedt dat de LASTe oplading van de accu langer dan 12 maanden geleden is. De accu is dan hoogstwaarschijnlijk reeds beschadigd (diepe ontlading).
2. Laden bij een temperatuur van onder 10^ C leidt tot chemische beschadiging van de cel en kan brand veroorzaken.
3. Gebruik geen accu's die tijdens het laden warm zijn geworden,ondat de accucellen gevaarlijk zouden beschadigd konnen zich.
4. Gebruik geen accu's meer die tijdens het laden opgezwollen of van vom verandererd zijn of die ongewone symptomen vertonen (uitgassen, sissen, kraken enz.)
5. Ontlaad de accu Niet helemaal (aanbevolen ontlaaddiepte max. 80% ). Volledige ontlading leidt tot vroegtijdige veroudering van de accucellen.
6. Batterijen nooit onbeheerd laden!

1. Draag de gegaste werkkledij. Draag een veiligheidsbril.
2. Bescherm uw accu toestel en de lader gegen vocht en regen. Vocht en regen können leiden tot gevaarlijke beschadigingen van de cellen.
3. Het accutoestel en de lader Niet gebruiken in de buurt van dampen of brandbare vloeistoff en.
4. Lader en accutoestellen enkel in droge toestand en bij een omgevingstemperatuur van 10 tot 40^ C gebruiken.
5. Bewaar de accu Niet opplaatsen waar een temperatuur van meer 40^ C kan worden bereikt, vooral Niet in een auto die geparkeerd staat in de fellezon.
6. Accu's beschemen gegen oververhitting! Overbelasting, overlading of zoninstraling hebben oververhitting en beschadiging van de cellen tot gevolg. Laad of werk nooit met accu's die oververhit werden - verrang die onmiddelijk.

1. Opbergen van accu's, laadtoestellen en accutoestel. Berg de lader en uw accutoestel alleen in droge ruimten met een omgev-ingstemperatuur van 10 - 40^ C op. Berg de lithium-ion-accu koel en droog bij 10 - 20^ C op. Beschermen gegen luchtvochtigheid enrechtstreeks zoninstraling. Accu's enkel in geladen toestand opbergen (minstens 40% geladen).

2. Zorg ervoor dat de lithium-ion-accu Niet bevriest. Accu's die langer dan 60 minutes onder 0^ C zijn opgeborgen要去en worden verwijderd.

3. Voorzichtig bij het omgaan met accu's wat betreft elekrostatische lading. Elektrostatische ontladingen hebben schade aan de veiligheidselektronica en de accucellen tot gevolg! Vermijd waarom elekrostatische oplading en raak nooit de occupolen aan!

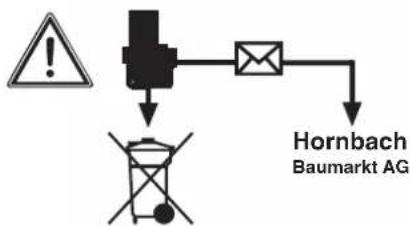

Accumulators en op accu draaiende elektrische apparaten bevatten materialen die schadelijk zijn voor het milieu. Accu-apparaten horen nichtouis bij het huisvuil. Na een defect of slijtage van de apparaten de accu eruit nemen enaar uw Hornbach bouwmarkt brengen. Indien onafscheidelijk verbonden, het hele accu-apparaat inleveren. Alleen waar is door de fabrikant een vakkundige verwerking verzekerd.

Als u accu's of het accutoestel verstuurt of verwijdert zorg dan ervoor dat u die individuel in een plastic zak verpakt teneinde kortsluitingen of brand te voorkomen!

Opslag van de accu's alleen in droge ruimtes met een omgevings-temperatuur van +10^ tot +40^ . De accu's alleen in geladen toestand opbergen (min. 40% geladen).

Aanvullende veiligheidsinstructies

1 Vóor elke werkzaamheid die u aan de heggenschaar UITvoert dient de netstekker uit het stopcontact te worden getrokken, b.v.

-schoonmaken van de messen
- controle in geval van storingen
- schoonmaken en onderhoud
-onbeheardwegzetten

2 Het toestel kan ernstige verwondingen veroorzaken! Lees de gebruiksaanwijzing zorgvuldig om het toestel maar behoren te gebruiken, voor te bereiden, te onderhonden, in gebruik te nemen en af te zetten. Maakt u zich vertrouwd met alle afstelonderdelen en met het doelmatig gebruik van het toestel.
3 De heggenschaar mag slechts met de beiden handen worden geleid.
4 Bij het werknen met de heggenschaar voor een veilige stand zorgen en vast schoeisel dragen.
5 Niet bij regen of aan natte heggen snoeien en het toestel Niet in open lucht lately liggen. Het toestel mag Niet worden gezbruikt zo- lang het nat is.
6 Tijdens het snoeien is het aan te raden een veiligheidsbril en een gehoorbeschermer te dragen.
7 Draag de gegaste werkkledij, zoals rubberhandschoenen, slipvast schoeisel en geen wijde kledij. Langhaar in een haarnet dragen.
18 Vermijdt een abnormale lichaamshouding en zorg voor een veilige stand, vooral bij het gebruik van ladders of opstappen.

9 Tijdens het werk het toestel op een voldoende afstand van uw lichaam houden.
10 Let er goed op dat noch personen noch dieren binnen het werk of zwenkgebied verblijven.
11 De heggenschaar enkel aan de geleidehandgreep dragen.
12 De snij-inrichting moet regelmatig op beschadigingen worden ge-controlled. Laat, indienoodzakelijk, het snijgereedschapvakkundig repareren door uw Hornbach bouwmarkt.
13 Als de snij-inrichting worden geblokkeerd, b.v. door dikke takken enz., de heggenschaar onmiddelijk uitschakelen, de netstekker trekken en pas dan de oorzaak van de blokkering verhelpen.
14 Berg het toestel op een droge, veilige en voor kinderen onbereikbare plaat op.
15 Tijdens het transport en opbergen dient de snij-inrichting algijd met de waarvoor voorziene bescherming te worden afgedekt.
16 Vermijdt een overbelasting van het gereedschap en onttrek het Niet aan+zijn eigenlijke bestemming, d.w.z. de heggenschaar mag alleen worden gezruikt voor het snoeien van heggen, struiken en heesters.
17 De heggeschaar dient regelmatig deskundig te worden gecontroleerd en onderhoden. Beschadigde messen enkel paarsgewijs verrangen. Als het toestel door val of stoot wordt beschadigd, is een vakkundige controle absolutuioodzakelijk.
18 Onderhoudt uw gereedschap zorgvuldig. Hou uw gereedschapscherp en schoon om goed en veilig te konnen werken. Neem de aanwijzingen aangaande het onderhoud in acht en volg deze op.
19 Volgens de bepalingen van de landbouwongevallenverzekeringen mogen slechts personen ouder dan 17aar werkzaamheden met elektrisch aangedreten heggenscharen uitvoeren. Onder toezicht van volwassenen is dit voor personen vanaf 16aar toegestaan.
20 Gebruik het toestel Niet met een beschadigde of te ver versleten snij-inrichting.

21 Maakt u zich vertrouwd met uw omgeving en let op möglichke gevaren die u wegens het lawaai van het toestel eventueel Niet kunt horen.
22 Van een gebruik van de heggenschaar ziet u beter af als personen, vooral kinderen, in de buurt verblijven.
23 Kinderen mogen de heggenschaar nicht gebruiken.
24 De geluidsontwikkeling kan op de werkplaats 85 dB(A) overschrijden. In dit geval zijn geluidswerende en het gehoor beschermende maatregelen voor de bediener vereist. Het geluid van dit elektrisch gereedschap werden gemeten volgens EN 60745-1 en EN 60745-2-15.
25 De trillingen aan de greep bedragen < 2,5m / s^2 en werden vastgesteld volgens EN 60745-1 en EN 60745-2-15.

Let op! Het gebruik van de heggenschaar zonder handschem is Niet toegestaan.

Het worden aanbevolen om in de heg te zoekenaar verborgen voorwerpen, bijv. draadafrasteringen.

Bewaar de veiligheidsvoorschriften goed.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2)

1. Zwaard
2. Handschem
3. Geleidehandgreep met schakeltoets
4. Handgreep met schakeltoets
5. Zwaardbescherming
6. Beveiling against stoten

2.2 Leveringsomvang

Gelieve de volledigheid van het articlel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het articlel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve�de garantietabel in de service-informatie aan het einde van de handleiding in ache te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Het toestel en het verpakkingsmaterialaal zijn geen spelgoed voor kinderen! Kinderenogens Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

3.Reglementair gebruik

Deze heggenschaar is geschikt voor het snoeien van heggen, struiken en heesters.

NL

De machine mag slechts voor werkzaamheden worden gebruikt waarvoorte bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor的那一uit voortvloeije schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming Niet geconstrueerd zich voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Lengte van het zwaard 520 mm

Snijlengte 460 mm

Afstand van de tanden 15 mm

Snijcapaciteit max. 11 mm

Sneden/min. 2200

Onzekerheid K 1,5 dB

Gewicht 1,6 kg

Het geluid van de machine kan 85 dB(A) overschrijden. In dit geval zichen geluidswerende maatregelen voor de bediener vereist. Het geluid is gemeten volgens EN 60745-1. De waarde van de op de grep afgegeven trillingen is bepaald volgens EN 60745-1.

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en inuitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werkken aan het toestel aan.
  Overbelast het toestel Niet.
• Laat het toestel indien nodig nazien.
  Schakel het toestel UIT als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap waar behoren bediend. Volgende bevaren können zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoorbeschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking worden gebruikt of Niet maar behoren worden gehanteerd en onderhoden.

5.Voor inbedrijfstelling

5.1 Montage van de accu (fi g. 4)

Druk de zijdelingse grendelknoppen van de accu in, zoals getoond in fig. 4, en schuif de accu de accuopname, die ervoor is voorzien, in. Zodra de accu de positie bereikt zoals getoond in fig. 1 op het vastklikken van de grendelknoppen letten! De montage van de accu gebeurt in omgekeerde volgorde.

5.2 Accu laden (fi g. 5)

1. Accupack het gereedschap uit nemen. Daarvoor de zichdelingse grendelknop indrukken.
2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden+zijnde netspanning. Steek de netstekker van de lader het stopcontact in. De groene LED begint te knippen- ren.
3. Steek de accu de lader in.
4. Onder punt "indicatie lader" vindt u een tabel met de betekenissen van de LED-indicatie op de lader.

Tijdens het laden kan de accu wat warm worden. Dat is darüber normalaal.

Mocht het laden van het accupack Niet möglichk+zijn, controlleren dan

• of op het stopcontact de netspanning voorhanden is
• of een perfect contact aan de laadcontacten voorhanden is.

Indien het laden van het.Accupack nog alttijd nicht möglichk is, breng dan

aar once Hornbach bouwmarkt.

In het belang van een lange levensduur van het accupack is het raadzaam om oprijk voor het herladen van het accupack te zorgen. Dit is in ieder gevaloodzakelijk wonneer u vaststelt dat het vermogen van de accuheggenschar verminder. Ontlaadt het accupack nooit hebmaal. Dat leidt tot een defect van het accupack!

6. Bediening

In-/uitschakelen

De heggenschaar is voorzien van een tweehandsveiligheidsschakeling. De heggenschaar werkkt alleen als u met de ene hand de schakeltoets op de geleidehandgreep (fig. 1 / pos. 3) en met de andere hand de schakelaar op de handgreep (fig. 1 / pos. 4) indrukt. Zodra u een schakelelement loslaat, stoppen de snoeimessen. Hou er wel rekening mee dat de snoeimessen uitlopen.

Werkaanwijzingen

• Behalve voor heggen kan een heggenschaar ook voor het snoeien van struiken en heesters worden gebruikt.
• Het Beste snijvermogen worden bereikt als u de heggenschaar leidt zodate tanden van de messen met een hoek van ca. 15^ maar de heg wijzen (zie fig. 7).
• De aan weerskanten snijdende contraroterende messen makeh het snoeien in beidenrichtingen möglichk (zie fig. 8).
• Teneinde de heg gelijkmatig hoog te Snoeien is het aan te raden een draad als richtsnoer langs de Kant van de heg te spannen. De vooruitstekende takken worden afgesneden (zie fig. 9).
• De zichylakken van een haag worden met boogvormige bewegingen van benedenaar boven gesnoeid (zie fig.10).

7. Onderhoud

• Het gereedschap alsijd schoon en droog houden en beschermen gegen olie of yet.
• Ter bescherming van de ogenijdens de reiniging een veiligheidsbril dragen.
• Voor een veilig en deskundig gebruik het gereedschap en de ventilatiespleten alsijid schoon houden.
• Het ventilatierooster aan de motor en aan de Aan-/Uitschakelaar controeren op stof of vreemde voorwerpen. Stofophopingen verwiederen met een zachtborstel.
• De behuizing van het gereedschap indien nodig met een zachte, vochtige doek. Een mild reinigingsmiddel mag gebruikt worden, maar geen alcohol, benzine of andere reinigingsmiddelen.
• In geen geval bijtende reinigingsmiddelen gebruiken om kunststoff delen te reinigen.
  Alle beweeglike delen regelmatig smeren.
• Alle bevestigingen regelmatig controleren. Deze{kunnen als gevolg van de trillingen na verloop van tijd loskomen.
• De messen要去en regelmatig worden schoongemaaakt en gesmeerd om steeds het Beste Snoei-effect te bereiken. Verwijder overblijfsels m.b.v. een borstel en breng een dun olielaagje aan (fig. 11).
• Voor het opbergen kan de heggenschaar via het boorgat in de stootbeschermer (fig. 12) met gemonteerde zwaardbeschermer op een nagel, een schroef of jets dergelijs worden opgehangen.

8. Anomalieën

De machine werkt nicht:

Controleer of de accu geladen is en of de lader functioneert. Indien het gereedschap Niet werkt ondanks dat er spanning op staat, breng het dan maar uw Hornbach bouwmarkt.

Pattfield

ERGO TOOLS

9. Indicatie lader

Aanduidingssta-tus		Betekenis en maatregel
Rode LED	Groene LED
UIT Knippert Gebruiksklaarheid		De lader is aangesloten op het net en is gebru-ikskaar; de accu is nicht in de lader.
AAN UIT	Laden	De lader laadt de accu op in de snelle laadmo-dus.
UIT AAN	De accu is tot 85% opgeladen en gebruiks-kaar.(Laadduur 1,5 Ah accu: 30 min)(Laadduur 3,0 Ah accu: 60 min)Daarna worden overgeschakeld maar ontziende lading tot de accu volledig is geladen.(Laadduur in het totaal 1,5 Ah accu: ca. 40 min)(Laadduur in het totaal 3,0 Ah accu: ca. 75 min)Maatregel:Neem de accu de lader uit. Scheid de lader van het net.

NL

Pattfield

ERGO TOOLS

Aanduidingssta-tus		Betekenis en maatregel
Rode LED	Groene LED
Knippert	UIT AanpassingsladingDe lader bevindt zich in de modus voor ontzi-end laden.Daarbij worden de accu om veiligheidsredenentrager opgeladen en heeft waaroor meer dan1 een nodig. Dat kan te wijten�in aan volgendeoorzaken:- Accu werden zeer lang geleden Niet更是 opge-laden of het ontladen van een uitgeputte accuwerp voortgezet (diepe ontlading).- De acutemperatuur ligt Niet binnen het idea-le bereikCUSSEN 10°C en 45°C.Maatregel:Wacht tot het laadproces is voltooid; de accukan desondanks verder worden geladen.
Knippert	Knippert FoutEr kan Niet更是 worden opgeladen. De accuis defect.Maatregel:Een defecte accu mag Niet更是 worden opge-laden. Neem de accu de laderuit.
AAN AAN	TemperatuurfoutDe accu is te warm (b.v. rechtstreekse zoninst-raling) of te koud (onder 0° C).Maatregel:Neem de accu de laderuit en bewaar hem 24u bij kamertemporatuur (ca. 20°C).

NL

10.Verwijdering

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

NL

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte tostellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en begeleidende papieren van de producten, geheel of gedeelelijk, is alleen togetstaan met uitdrukkelijke toestemming van Hornbach Baumarkt AG.

Technische wijzigingen voorbehouden

11. CE - Conformiteitsverklaring

Conformiteitsverklaring

Yerklenat het product beschreven

bij de Technische gegevens :

Pattfield

ERGO TOOLS

Accuheggenschaar PE-AHS 18 Li BASIC

geproduedr Voor:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

EG machine-richtlijn 2006/42/EC

Outdoor-richtlijn 2000/14/EC (+2005/88/EC)

EMC-richtlijn 2014/30/EU

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60745-1/A11:2010

EN 60745-2-15: 2009/A1:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

De conformiteit met de Outdoor-richtlij worden aangetoond doordat de volgende emissiewaarden aangehonden worden:

Gemeten geluidsvermogenniveau: 88,7 dB (A)

Gegarandeerd geluidsvermogenniveau: 92 dB (A)

Andreas Back

Hoofd Kwaliteitsmanagement, milieu & CSR

Gemachtigde voor de samenstelling van de

technische documentatie

onze producten worden onderworpen aan een strenge kwaliteitscntrrole. Mocht dit apparaatECHTER Ooit Nietaar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht十几年 apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming Niet ontworpen zichn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreake, als het apparaat binnen de garantieperiode in commerciele, ambachtelijk of industrièle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsze garantie zijn uittgesloten:

4. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

5. Schade aan het apparaat als gevolg van misbruik of ondeskun

dige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuilijke slijtage.

• De garantipeiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantiieclaims dienen voor het verloop van de garantipeiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantiieclaims na verloop van de garantipeiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantipeiode noch worden door deze prestatie een neue garantipeiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com

technickych podkladov
