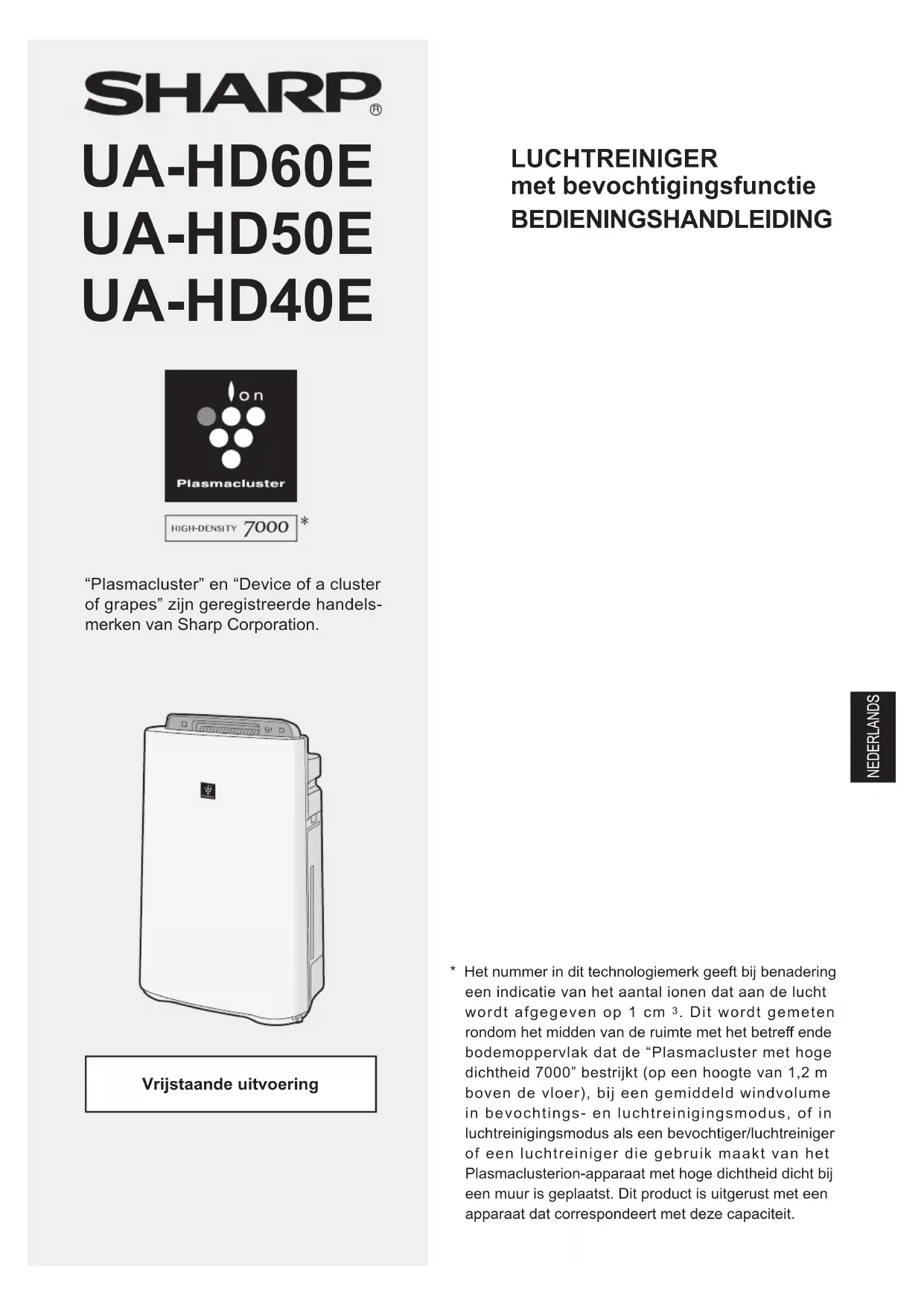

GEBRUIKSAANWIJZING UAHD60EL SHARP

"Plasmacluster" en "Device of a cluster of grapes" zijn geregistreerde handelsmerken van Sharp Corporation.

Vrijstaande uitvoering

LUCHTREINIGER met bevochtigingsfunctie BEDIENINGSHANDLEIDING

* Het nummer in dit technologiemerk geeft bij benadering een indicatie van het aantal ionen dat aan de lucht wordt afgegeven op 1 cm ^3 . Dit wordt gemeten rondom het midden van de ruimte met het betreff ende bodemoppervlak dat de "Plasmacluster met hoge dichtheid 7000" bestrijkt (op een hoogte van 1,2 m boven de vloer), bij een gemiddeld windvolume in bevochtings- en luchtreinigingsmodus, of in luchtreinigingsmodus als een bevochtiger/luchtreiniger of een luchtreiniger die gebruik maakt van het Plasmaclusterion-apparaat met hoge dichtheid dicht bij een muur is geplaatst. Dit product is uitgerust met een apparaat dat correspondeert met deze capaciteit.

Lees dit alvorens u uw nieuwe luchtreiniger gebruikt

De luchtreiniger neemt via de luchtinlaat de kamerlucht op, voert de lucht achtereenvolgens door een voorfilter, een geurfilter en een HEPA-filter en blaast de lucht via de luchtuitlaat weer de kamer in. De HEPA-filter verwijdert 99,97% van stofdeeltjes groter dan 0,3 micron die de filter passeren en helpt zo geuren absorberen.

De geurfi Iter absorbeert geurtjes als deze door de fi Iter gaan.

Sommige geuren die door de filters geabsorbeerd worden, worden na verloop van tijd afgebroken waardoor er een bijkomende geur ontstaat. Afhankelijk van de gebruiksomgeving van de luchtreiniger kan deze bijkomende geur sneller dan verwacht sterker worden. Dit is met name het geval wanneer het product wordt gebruikt in een omgeving die aanzienlijk veeleisender is dan een huishoudelijke omgeving. Wanneer deze bijkomende geur niet verdwijnt, moeten de filters worden vervangen.

OPMERKING

- De luchtreiniger is bedoeld om luchtgedragen stofdeeltjes en geuren uit de lucht te verwijderen, maar niet om schadelijke gassen (bijvoorbeeld koolmonoxide in sigarettenrook) te verwijderen. Als u de bron van de geur niet verwijdert, dan is de luchtreiniger mogelijk niet in staat de geur volledig weg te fi literen.

HEPA-fi Iter Geurfi Iter Voorfi Iter

(Algemene illustratie "UA-HD60E".)

NEDERLANDS

KENMERKEN

Unieke combinatie van luchtbehandelingstechnologieën Drievoudig filtratiesysteem + Plasmacluster + Bevochtiging

VANGT STOFDEELTJES OP\*

Het voorfi Iter vangt stofdeeltjes en andere grote luchtgedragen deeltjes op.

VERMINDERT GEUREN

De geurfilter absorbeert veel van de in normale huishoudens voorkomende geuren.

De HEPA-filter vangt 99,97% van stofdeeltjes groter dan 0,3 micron op.

VERFRIST

Met een uitgebalanceerde afgifte van positieve en negatieve ionen behandelt de plasmacluster-luchtreiniger de lucht op dezelfde wijze als waarop de natuur het milieu verfrist.

BEVOCHTIGT

*Wanneer de lucht via het filtersysteem wordt aangezogen.

Sensortechnologie bewaakt voortdurend de luchtkwaliteit en op basis van de gemeten luchtkwaliteit en luchtvochtigheid wordt de werking van de luchtreiniger automatisch aangepast.

INHOUD

BELANGRIJKE VEILIGHEIDSINSTRUCTIES ...NL-2

• WAARSCHUWING
  • VOORZORGSMAATREGELEN VOOR GEBRUIK
• RICHTLIJNEN VOOR INSTALLATIE
• RICHTLIJNEN VOOR GEBRUIK VAN DE FILTERS

NAMEN VAN DE ONDERDELEN....NL-5

• VOORZIJDE/ACHTERZIJDE
• BEDIENINGSPANEEEL
• ILLUSTRATIEVE SCHEMATISCHE VOORSTELLING

VOORBEREIDING ....NL-7

• FILTERINSTALLATIE
  • VULLEN VAN HET WATERRESERVOIR

BEDIENING ....NL-9

• LUCHT REINIGEN EN BEVOCHTIGEN
• LUCHT REINIGEN
• REINIGEN DOOR IONENDOUCHE
• VENTILATORSNELHEID
• PLASMACLUSTER IONEN AAN/UIT
- KINDERSLOT

NUTTIGE FUNCTIES ....NL-11

• BESTURING LAMPJES

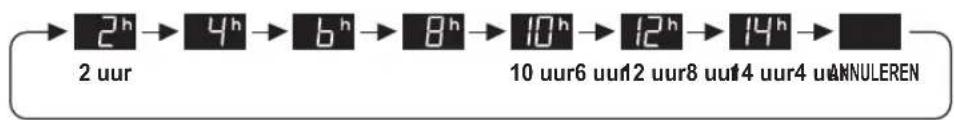

- AAN-TIMER
- UIT-TIMER
• AANPASSEN VAN DE SENSORDETECTIEGEVOELIGHEID

VERZORGING EN ONDERHOUD ....NL-12

• FILTERINDICATOR

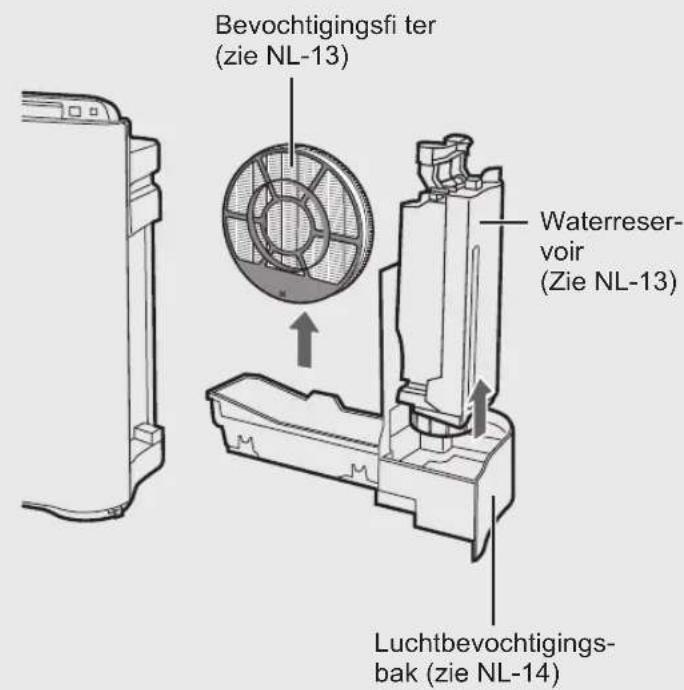

  • VERZORGINGSINDEX

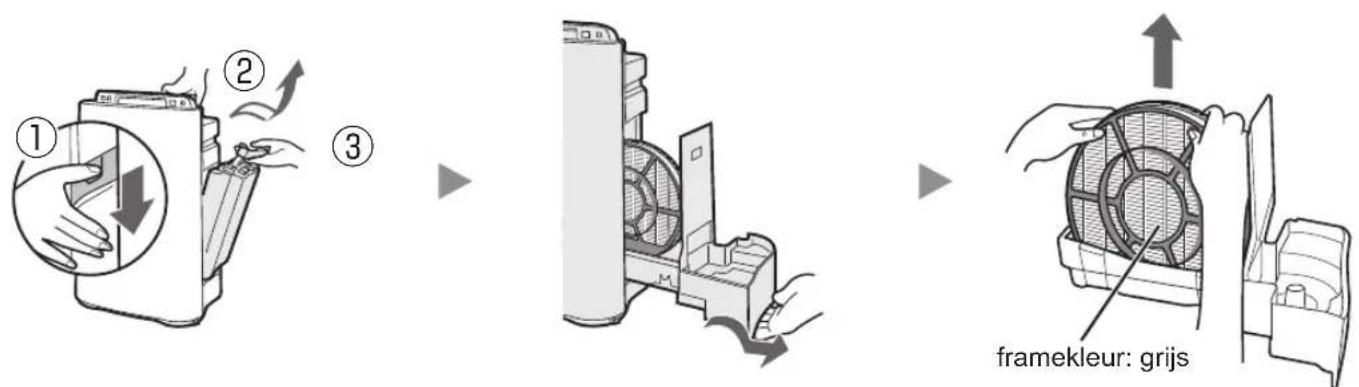

  • DEÏINSTALLATIE VAN DE BEVOCHTIGINGSFILTER
  • WATERRESERVOIR

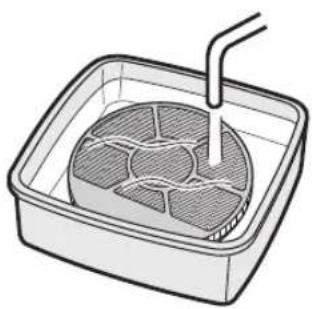

  • BEVOCHTIGINGSFILTER
  • LUCHTBEVOCHTIGINGSBAK EN -AFDEKKING
• ACHTERPANEEL
  • HEPA-FILTER/GEURFILTER
• UNIT

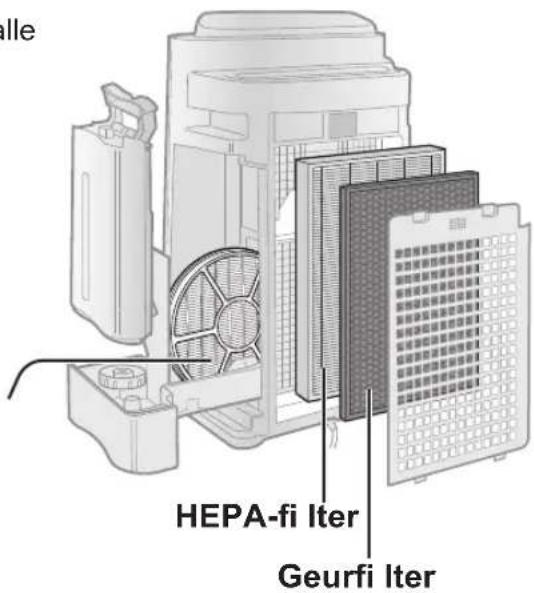

• FILTERVERVANGING

Bedankt voor de aankoop van deze SHARP Luchtreiniger. Lees deze handleiding zorgvuldig alvorens u de luchtreiniger gebruikt.

Nadat u de handleiding gelezen hebt, bewaart u deze op een handige plek zodat u deze in de toekomst kunt raadplegen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische apparaten dient u altijd enkele fundamentele veiligheidsvoorschriften in acht te nemen, waaronder:

WAARSCHUWING – Om het gevaar voor een elektrische schok, brand of lichamelijk letsel te voorkomen:

• Lees alle instructies goed door voordat u de unit in gebruik neemt.
• Gebruik uitsluitend een stopcontact van 220 \~ 240 volt.
• Gebruik de unit niet als het netsnoer of de stekker beschadigd is of als de aansluiting op het stopcontact loszit.
• Stof de stekker regelmatig af.
• Steek geen vingers of vreemde voorwerpen in de luchtinlaat of luchtuitlaat.
• Houd bij het verwijderen van het netsnoer altijd de stekker vast en trek nooit aan het snoer.

Anders kan kortsluiting met elektrische schokken of brand het gevolg zijn.

- Beschadig het stroomsnoer niet, dit kan leiden tot elektrische schokken, warmteophoping of brand.

- Hanteer de stekker niet met natte handen.

- Gebruik deze luchtreiniger niet in de buurt van gastoestellen of een open haard.

- Trek de stekker uit het stopcontact voordat u het waterreservoir vult en wanneer u de unit schoonmaakt of niet gebruikt. Anders kan kortsluiting met elektrische schokken of brand het gevolg zijn.

- Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, zijn onderhoudsvertegenwoordiger, door Sharp erkend onderhoudspersoneel of ander bevoegd personeel om alle mogelijke risico's uit te sluiten.

- Onderhoud aan deze luchtreiniger mag alleen door Sharp erkend onderhoudspersoneel worden uitgevoerd. Neem in geval van problemen of voor afstelling of reparatie contact op met het dichtstbijzijnde servicecenter.

- Gebruik de luchtreiniger niet wanneer u insekticiden spuit of in kamers waar oliebestanddelen, wierook, vonken van brandende sigaretten of chemische dampen in de lucht aanwezig zijn of in ruimtes waar de luchtreiniger nat kan worden, zoals in badkamers.

- Wees voorzichtig bij het schoonmaken van de luchtreiniger. Agressieve reinigingsmiddelen kunnen de buitenkant beschadigen.

- Wanneer de unit moet worden verplaatst, verwijdert u eerst het waterreservoir en de luchtbevochtigingsbak en tilt u het toestel aan de handgrepen aan weerszijden van het toestel op.

- Drink niet van het water dat in de luchtbevochtigingsbak of het waterreservoir zit.

- Ververs het water in het waterreservoir dagelijks met schoon kraanwater en maak het waterreservoir en de luchtbevochtigingsbak regelmatig schoon. (Zie NL-13 en NL-14). Haal al het water uit het waterreservoir en de luchtbevochtigingsbak wanneer de luchtreiniger niet wordt gebruikt. Wanneer er water in het waterreservoir en/of de luchtbevochtigingsbak achterblijft, kan dit een voedingsbodem voor schimmels en bacteriën en een bron van kwalijke geuren vormen. In zeldzame gevallen kunnen dergelijke bacteriën een gevaar voor de gezondheid betekenen.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, zolang ze onder toezicht staan of zijn geinstrueerd over het gebruik van het apparaat op een veilige manier en op de hoogte zijn van het gevaar tijdens het gebruik. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

OPMERKING – Verstoring van de radio- of televisieontvangst

Als deze luchtreiniger de radio- of televisieontvangst verstoort, probeer deze storing dan op te lossen met een of meer van de volgende maatregelen:

• Verander de plaats of oriëntatie van de ontvangstantenne.
• Vergroot de afstand tussen de luchtreiniger en de ontvangstantenne.
• Sluit de luchtreiniger aan op een stopcontact in een andere stroomgroep dan die waarop de radio of televisie is aangesloten.
• Raadpleeg de leverancier of een ervaren radio- of televisietechnicus.

VOORZORGSMAATREGELEN VOOR GEBRUIK

• Blokkeer de luchtinlaat en/of luchtuitlaat niet.
• Gebruik de unit niet in de buurt van of boven hete voorwerpen, zoals een kachel of oven, noch op plaatsen waar deze aan stoom kan worden blootgesteld.
• Gebruik de unit altijd rechtopstaand.

• Gebruik altijd de handgrepen aan weerszijden van de luchtreiniger om de unit te verplaatsen.
  Verplaats de unit niet terwijl deze is ingeschakeld.

• Verplaats of wijzig de richting van de hoofdunit niet door aan de zwenkwieltjes te trekken.

• Til de unit op. Plaats deze niet op plekken met een kokosmat, een vloer die gemakkelijk beschadigd raakt, een ongelijke vloer, of een hoogpolig tapijt.
• Als u het toestel met de zwenkwieltjes verplaatst, doet u dat langzaam en in horizontale richting.
• Tijdens het verplaatsen zorgt u ervoor dat de unit uit staat en het waterreservoir en luchtbevochtigingsbak verwijderd zijn. Let op dat uw vingers niet bekneld raken.

- Schakel de unit niet in als de fi Iters, het waterreservoir en de luchtbevochti-gingsbak niet of niet goed zijn geïnstalleerd.

- De HEPA-fi lter en de geurfi lter kunnen niet worden gewassen of opnieuw worden gebruikt.

De fi Iter gaat er niet beter door werken, en bovendien veroorzaakt het een risico op elektrische schokken en slecht functioneren.

- Reinig de buitenkant alleen met een zachte doek.

Gebruik geen vluchtige vloeistoff en en/of reinigingsmiddelen.

Anders kan de behuizing barsten of worden beschadigd.

Bovendien kunnen de sensoren defect raken.

- Hoe vaak de luchtreiniger moet worden schoongemaakt (ontkalkt) is afhankelijk van de hardheden zuiverheid van het gebruikte water; hoe harder het water, hoe vaker de luchtreiniger zal moeten worden ontkalkt.

- Stel de luchtreiniger niet bloot aan water.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Gebruik alleen schoon kraanwater. Het gebruik van andere bronnen van water kan de groei van schimmels en/of bacteriën bevorderen.
• Schud het waterreservoir niet terwijl u de draaghendel vasthoudt.

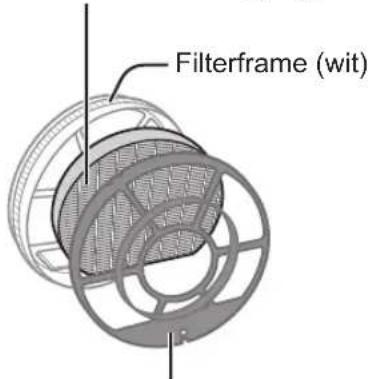

• Verwijder de bevochtigingsfi Iter niet van het fi Iterframe.
• Vermijd het morsen van water van de luchtbevochtigingsbak, als u deze verwijdert of schoonmaakt.

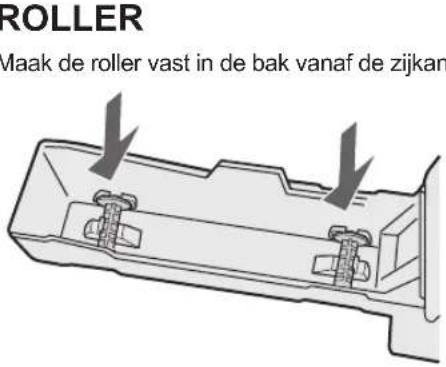

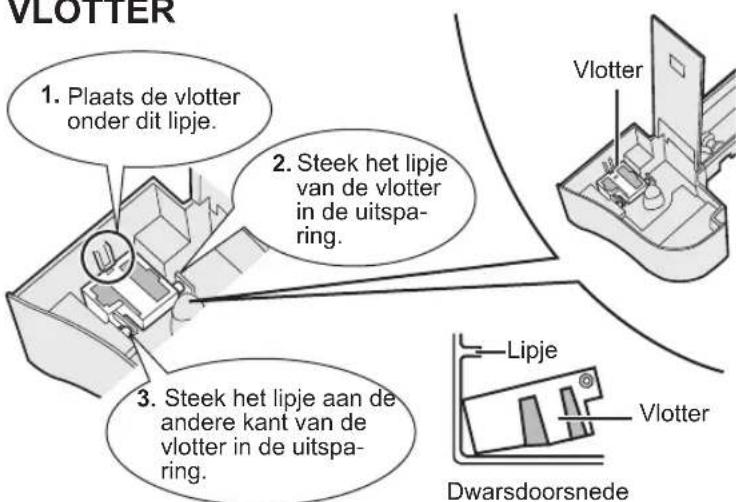

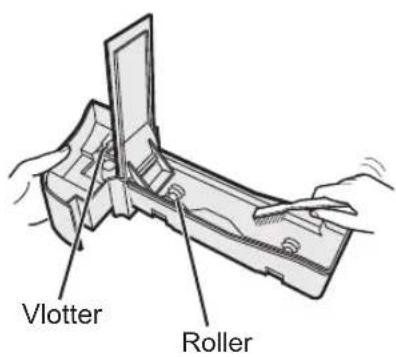

• Verwijder de vlotter en de roller niet.
  Zie pagina E-18 als de vlotter en/of de roller loslaten.
• Gebruik geen schoonmaakmiddelen voor het onderhoud van de luchtbevochtigingsbak en -afdekking.
  Dit kan vervormingen, vervuiling en scheurtjes veroorzaken (waterlekkage).
• Vermijd hard borstelen bij het onderhoud van het achterpaneel.
• Vermijd het buigen of vouwen van de geurfi Iter tijdens het wassen.

RICHTLIJNEN VOOR INSTALLATIE

• Bewaar bij het gebruik van de unit een afstand van minstens 2 m tot apparatuur die gebruikmaakt van elektrische golven, zoals televisie- en radiotoestellen, om interferentie te voorkomen.
• Vermijd plaatsen waar de sensor wordt blootgesteld aan wind of tocht.
  Anders functioneert de luchtreiniger mogelijk niet naar behoren.
• Vermijd het gebruik op plaatsen waar meubels, gordijnen of andere voorwerpen in contact kunnen komen met de luchtin- en/of de luchtuitlaat.
• Vermijd het gebruik op plaatsen waar de luchtreiniger wordt blootgesteld aan condens of grote temperatuursschommelingen. Goede omstandigheden zijn plaatsen waar de kamertemperatuur tussen 5 - 35°C is.
• Plaats de luchtreiniger op een vlakke en stabiele ondergrond en zorg dat een goede luchtcirculatie mogelijk is.

Wanneer de luchtreiniger op een dik tapijt of vloerkleed staat, kan het toestel een beetje gaan trillen.

Een vlakke ondergrond is van belang om te voorkomen dat er water uit het waterreservoir en/of de luchtbevochtigingsbak kan lekken.

- Vermijd plaatsen waar een vette of olieachtige rook kan voorkomen.

Anders kan de buitenkant van de luchtreiniger barsten of kan de sensor defect raken.

- Plaats de luchtreiniger ca. 30 cm van de muur om een goede luchtstroom te garanderen.

Het stof hoopt in dezelfde mate op als wanneer de unit 3 cm van de muur geplaatst wordt. Plaats deze desondanks zo ver als mogelijk van de muur vandaan, omdat de muur en vloer rondom de unit vuil kunnen worden.

RICHTLIJNEN VOOR GEBRUIK VAN DE FILTERS

- Volg de in deze gebruiksaanwijzing vermelde instructies om deze op de juiste wijze te behandelen en reinigen.

NAMEN VAN DE ONDERDELEN

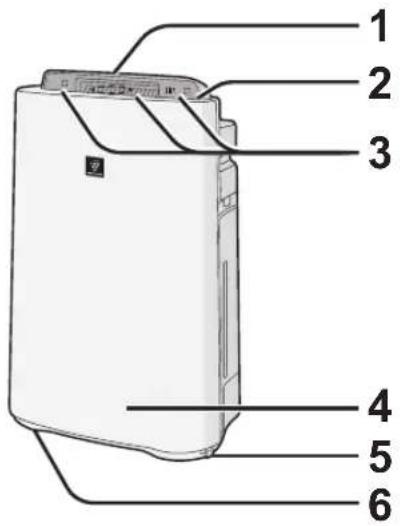

VOORZIJDE / ACHTERZIJDE

1 2 3 4 5 6

1 Luchtuitlaat (voorzijde)

2 Bedieningspaneel (Zie NL-6)

3 Display (Zie NL-6)

4 Hoofdunit

5 Stopper (2 locaties)

6 Zwenkwieltje (4 locaties)

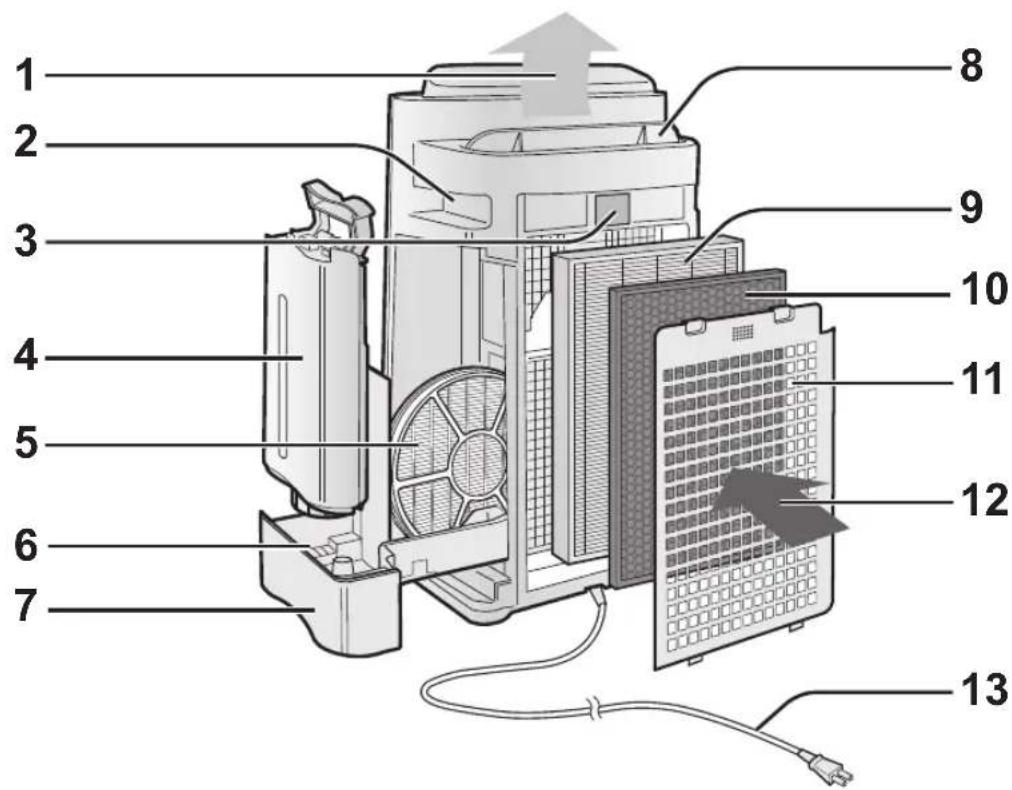

1 2 3 4 5 6 7 8 9 10 11 12 13

(Stekkervorm varieert per land.)

1 Luchtuitlaat 6 Vlotter
2 Handgrepen (2 locaties)	7 Luchtbevochtigingsbak
3 Sensor (intern)•Stofsensor•Temperatuur-/luchtvochtigheidssensor•Geursensor(alleen UA-HD60E en UA-HD50E)	8 Klep (automatisch)
	9 HEPA-fi Iter (wit)
	10 Geurfi Iter (zwart)
	11 Achterpaneel (voorfi Iter)
	12 Luchtinlaat
4 Waterreservoir 13 Netsnoer/stekker
5 Luchtbevochtigingsfi Iter

NAMEN VAN DE ONDERDELEN

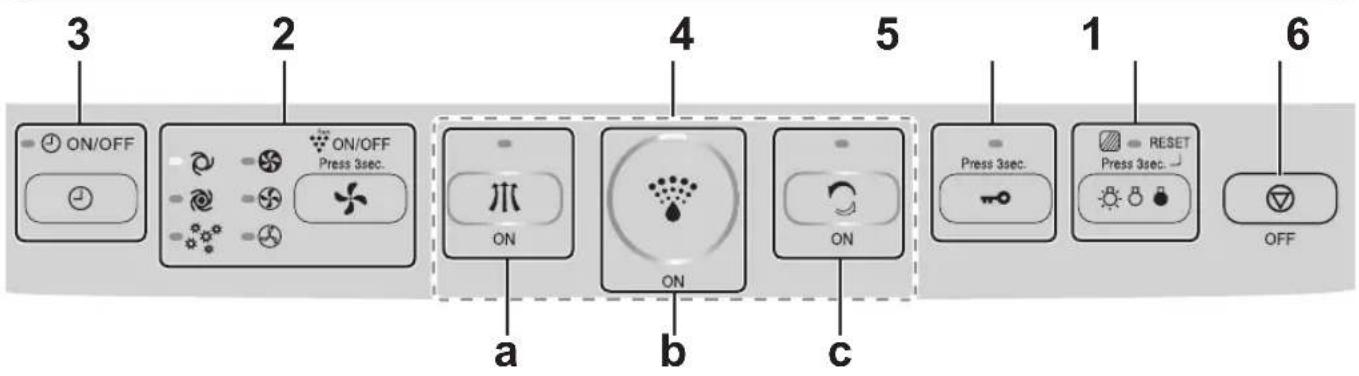

BEDIENINGSPANEEEL

FILTERINSTALLATIE

1

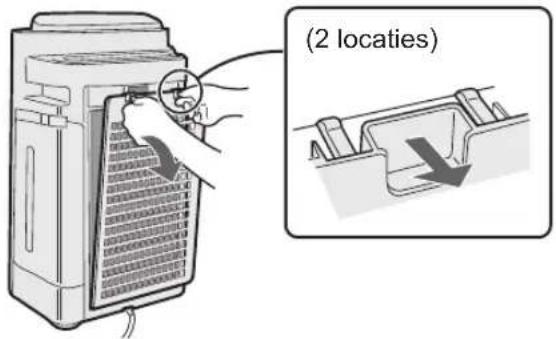

Verwijder het achterpaneel.

2

HEPA-fi Iter (wit) Geurfi Iter (zwart)

Haal de fi Iters uit de plastic zak.

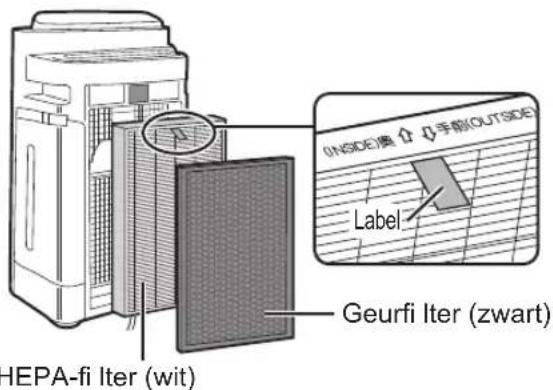

3

INSIDE TOP OUTSIDE Label GEurfi Iter (zwart) HEPA-fi Iter (wit)

Installeer de fi lters in de juiste volgorde, zoals afgebeeld.

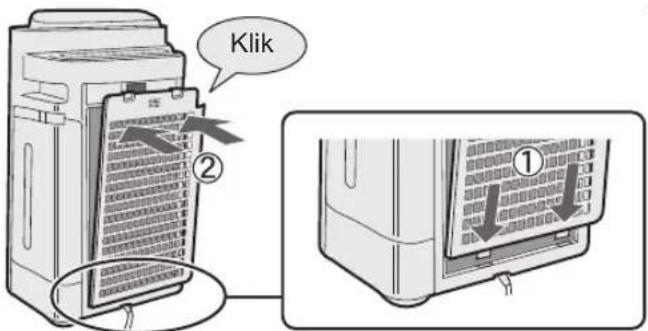

4

Klik ①

Installeer het achterpaneel.

5

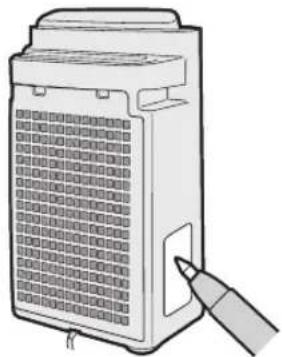

Noteer de datum waarop u de fi Iter begint te gebruiken op het datumetiket.

VULLEN VAN HET WATERRESERVOIR

Indien u het programma luchtreinigen en bevochtigen of het programma reinigen door ionendouche gebruikt.

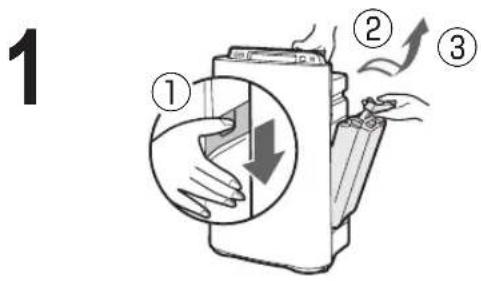

1 ① ② ③

Verwijder het waterreservoir door de hendel omlaag te drukken en deze naar voren te trekken.

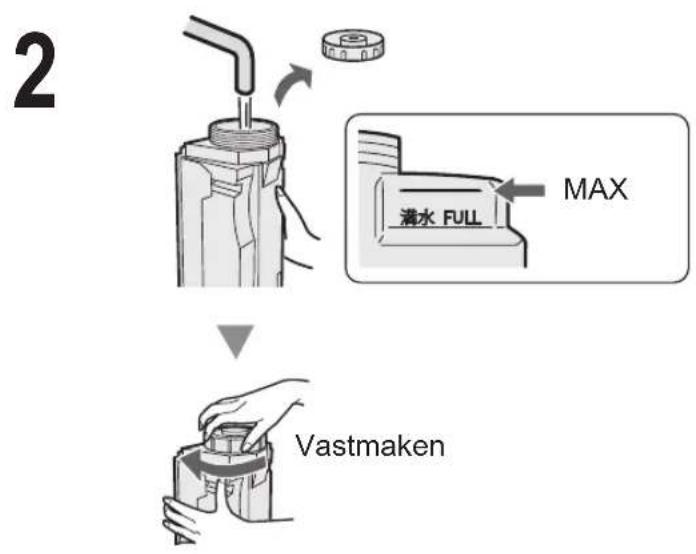

2 MAX 满水 FULL Vastmaken

Vul het Waterreservoir met kraanwater.

VOORZICHTIG

• Controleer of er geen water uit het waterreservoir lekt.
• Droog de buitenkant van het waterreservoir af, indien u water heeft gemorst.
• Houd het waterreservoir met beide handen en met de opening naar boven vast.

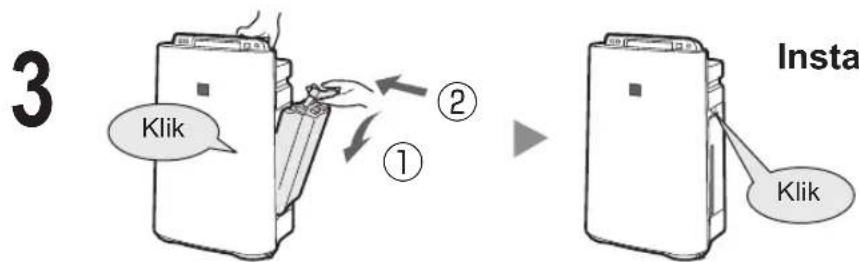

3 Klik ① ② Insta Klik

Installeer het waterreservoir.

VOORZICHTIG

• Stel de unit niet bloot aan water. Anders kunnen kortsluiting en/of elektrische schokken het gevolg zijn.
• Gebruik geen heet water (40 °C), chemische middelen, aromatische stoff en, vuil water of andere schadelijke substanties. Vervorming en/of slecht functioneren kan het gevolg zijn.
• Gebruik alleen schoon kraanwater. Het gebruik van andere bronnen van water kan de groei van schimmels en/of bacteriën bevorderen.

Gebruiken om snel de lucht te reinigen, geurtjes te verminderen en om te bevochtigen.

START

• De klep opent en de unit start automatisch.
• Kies de gewenste ventilatorsnelheid. (Zie NL-10)
• Tenzij het stroomsnoer is losgekoppeld, begint de bediening in het vorige programma waarin hij is gebruikt.

OPMERKING

• Vul het waterreservoir. (Zie NL-8)
- Als het waterreservoir leeg is, werkt de unit het programma "LUCHT REINIGEN" en knippert (rood).
Jampjes (groen) tijdens het bevochtingingsprogramma.

Over het automatisch bevochtigingsprogramma

De temperatuur/luchtvochtigheid sensoren detecteren en passen automatisch de luchtvochtigheid aan naar gelang de wijzigingen in kamertemperatuur. Afhankelijk van de omvang en luchtvochtigheid van de kamer, kan de luchtvochtigheid mogelijk niet 55\~65 % bereiken. In dergelijke gevallen wordt aanbevolen om het programma LUCHT REINIGEN & BEVOCHTIGEN/MAX te gebruiken.

Temperatuur	Luchtvoch-tigheid
~18 °C 65 %
18 °C~24 °C 60 %
24 °C~ 55 %

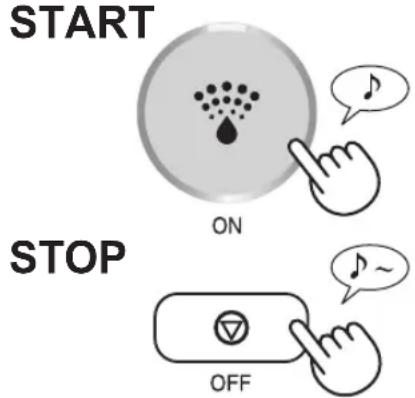

LUCHT REINIGEN

Gebruiken als aanvullende luchtvochtigheid niet vereist is.

START

ON

STOP

OFF

• De klep opent en de unit start automatisch.
• Kies de gewenste ventilatorsnelheid. (Zie NL-10)
• Tenzij het stroomsnoer is losgekoppeld, begint de bediening in het vorige programma waarin hij is gebruikt.

REINIGEN DOOR IONENDOUCHE

Laat plasmaclusterionen met hoge dichtheid vrijkomen en voert geduren-de 60 minuten een sterke luchtstroom af.

START

ON

OPMERKING

• De klep opent en de unit start automatisch.
• If the "Plasmacluster lon UIT staat, worden de plasmaclusterionen niet vrijgegeven.
• Als de bediening voltooid is, keer de unit terug naar het vorige bedieningsprogramma.
• Het is mogelijk om vanuit dit programma tijdens het gebruik over te schakelen naar een ander programma. Het programma REINIGEN DOOR IONENDOUCHE werkt echter niet als u hier naartoe schakelt vanuit een ander programma.
• De unit geeft op volle kracht gedurende 10 minuten plasmaclusterionen af en verzamelt stof en verlaagt de statische elektrische tijd gedurende 10 minuten. Vervolgens bevochtigt de unit de ruimte gedurende 50 minuten met een sterke luchtstroom.
• De unit stopt de bevochtiging, waarna het lampje voor de bevochtiging onmiddellijk uitgaat zodra de luchtvochtigheid het juiste niveau bereikt.
• Als het waterreservoir leeg is, knippert het lampje voor de bevochtiging (rood). De unit werkt zonder te bevochtigen.

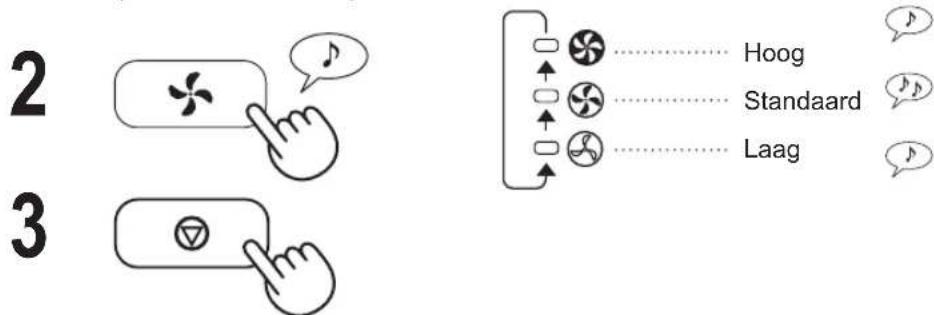

VENTILATORSNELHEID

Kies de gewenste ventilatorsnelheid.

De ventilatorsnelheid wordt automatisch geschakeld (tussen HOOG en LAAG), afhankelijk van de hoeveelheid onzuiverheden in de lucht. De sensoren detecteren onzuiverheden voor een efficiënte luchtzuivering.

GEAVANCEERD

AUTOMATISCH

De unit werkt automatisch op een hoger intensiteitsniveau dan normaal qua afgifte van plasmaclusterionen met hoge dichtheid en stofverzameling. Als de luchtvochtigheid 70% of meer is, geeft de unit voortdurend een sterke luchtstroom af.

POLLEN

De gevoeligheid van de STOFSENSOR wordt automatisch ingesteld op "HOOG" en detecteert snel onzuiverheden zoals stof en pollen om de lucht te reinigen.

Als plasmaclusterionen UIT staat, gaat het plasmaclusterionlampje (blauw) uit.

UIT

KINDERSLOT

Bediening van de unitdisplay is vergrendeld. Dit is dezelfde methode als het beginnen met de bediening.

AAN ANNULEREN

Gebruik deze functie om de gewenste helderheid te kiezen.

Kies de tijdsduur. De unit start automatisch zodra de gekozen tijdsduur bereikt is.

ON/OFF TIMER

(als de unit UIT is)

UIT-TIMER

Kies de tijdsduur, terwijl de unit aan is. De unit stopt automatisch zodra de gekozen tijdsduur bereikt is.

ON/OFF TIMER

De STOF-/GEURMONITOR zijn constant rood om de gevoeligheid te verminderen en zijn ingesteld op "hoog" als de STOF-/GEURMONITOR constant groen zijn om de gevoeligheid te vergroten. *Alleen de UA-HD60E en de UA-HD50E zijn uitgerust met een geursensor.

1 meer dan 3 sec. (als de unit UIT is) ROOD……INGESTELD op "LAAG" GROEN……INGESTELD op "HOOG"

2 3 Hoog Standaard Laag

VOORZICHTIG

- Als de UIT-knop voor de stroom niet binnen 8 seconden wordt ingedrukt na het aanpassen van de sensorgevoeligheid, wordt de instelling automatisch opgeslagen. - De ingestelde sensorgevoeligheid wordt opgeslagen, zelfs als de unit is losgekoppeld van de stroom.

FILTERINDICATOR

Als de unit gebruikt wordt met "GEMIDDELD" windvolume, dan gaat het indicatorlampje na ongeveer 720 uur aan. (30 dagen × 24 uur = 720) (Het moment waarop het lampje aan gaat, varieert tussen ongeveer 360-1080 uur, afhankelijk van het windvolume.)

Herinnering om onderhoud uit te voeren aan onderstaande onderdelen. Na het uitvoeren van onderhoud, reset u de fi Iterindicator. (Zie NL-13)

meer dan 3 sec.

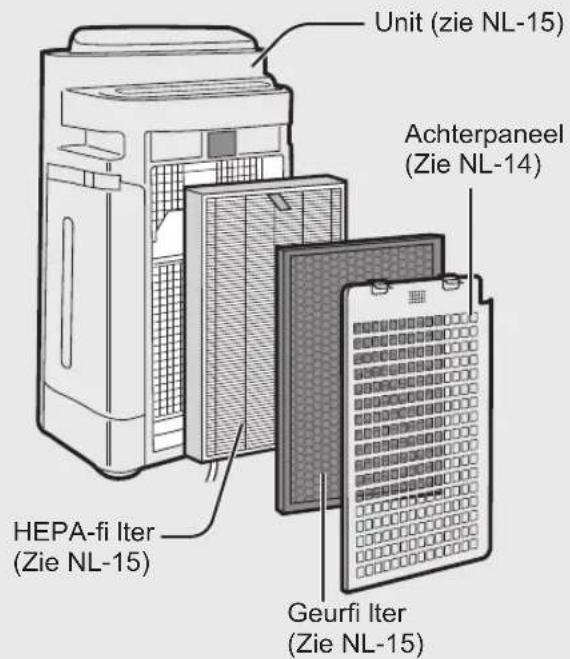

VERZORGINGSINDEX

- Het fi Iterindicatorlampje gaat aan.

Bevochtigingsfi ter (zie NL-13) Waterreser- voir (Zie NL-13) Luchtbevochtigings- bak (zie NL-14)

- Er kan een onplezierig geurtje uit de luchtuitlaat waargenomen worden. - De fi Iterprestatie lijkt te verminderen en/of geurtje houdt aan.

Unit (zie NL-15) Achterpaneel (Zie NL-14) HEPA-fi Iter (Zie NL-15) Geurfi Iter (Zie NL-15)

DEÏINSTALLATIE VAN DE BEVOCHTIGINGSFILTER

Na het onderhoud plaats u de onderdelen correct weer terug.

NL-12

WATERRESERVOIR

Spoel de binnenkant met een kleine hoeveelheid water.

• Schud het waterreservoir niet terwijl u de draaghendel vasthoudt.
• Houd het waterreservoir niet op zijn kop, met het tankdopje aan de onderkant. (Er kan water lekken.)

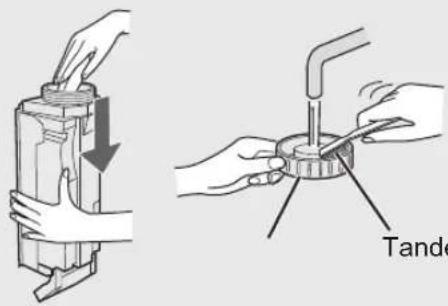

OPMERKING voor hardnekkig vuil...

Maak de binnenkant van het waterreservoir schoon met een zachte spons, en het tankdopje met een wattenstaafje of een tandenborstel

TandenborstelTankdopje

BEVOCHTIGINGSFILTER

Spoel met veel water.

VOORZICHTIG

• Verwijder de bevochtigingsfi Iter niet van het fi Iterframe.
• Vermijd het morsen van water van de luchtbevochtigingsbak.

OPMERKING voor hardnekkig vuil...

1. Week in water met ontkalker gedurende ongeveer 30 minuten.

VOORZICHTIG

Als u citroensap gebruikt, weekt u iets langer.

1. Verwijder de ontkalker met veel water.

Ontkalker

• Citroenzuur (verkrijgbaar bij sommige drogisterijen of bakwinkels)
  • 100% citroensap zonder vruchtvlees in een fl esje.

2 12 beker water

goed roeren!

3 theelepels

3 bekers water

goed roeren!

14 beker

VERZORGING EN ONDERHOUD

LUCHTBEVOCHTIGINSBAK EN -AFDEKKING

Vlotter Roller

Reinig de binnenkant van de luchtbevochtigingsbak met een tandenborstel.

VOORZICHTIG

• Verwijder de vlotter en de roller niet.
• Indien de vlotter en/of de roller loslaten. (Zie NL-18)

OPMERKING

voor hardnekkig vuil...

LADE

1. Vul de lade tot halverwege met water.
2. Voeg een kleine hoeveelheid keukenreiniger toe.
3. Laat dit 30 minuten weken.
4. Verwijder de keukenreiniger met schoon water.

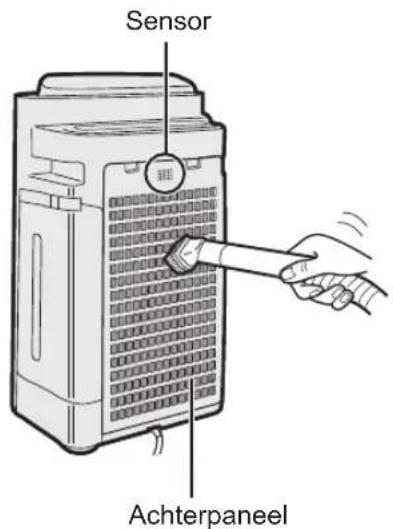

ACHTERPANEEL

Sensor Achterpaneel

Verwijder voorzichtig het stof met het borstelhulpstuk van een stofzuiger of een vergelijkbaar gereedschap.

OPMERKING

voor hardnekkig vuil...

1. Week in water met keukenreiniger gedurende ongeveer 10 minuten.
   VOORZICHTIG
   VERMIJD HARD BORSTELEN bij het wassen van het achterpaneel.
2. Verwijder de keukenreiniger met schoon water.
3. Laat de fi Iter volledig drogen in een goed geventileerde ruimte.

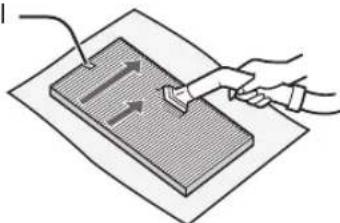

HEPA-FILTER/GEURFILTER

Label

Verwijder het stof op de HEPA-FILTER en de GEURFILTER.

VOORZICHTIG

Niet WASSEN met water en niet laten DROGEN in de zon.

• HEPA-FILTER

Voer het onderhoud alleen uit aan de zijde waar het label zit. Maak de andere zijde niet schoon.

De fi Iter is breekbaar, dus pas niet te veel druk toe.

- GEURFILTER

Het onderhoud mag aan beide zijden uitgevoerd worden. De fi Iter kan breken als er te veel kracht op wordt uitgeoefend, dus wees voorzichtig.

Veeg deze af met een droge, zachte doek.

• Gebruik geen vluchtige vloeistoff en
  Benzine, verfverdunner, schuurpoeder kunnen het oppervlak beschadigen.
• Gebruik geen schoonmaakmiddelen
  De ingrediënten van schoonmaakmiddelen kunnen de unit beschadigen.

FILTERVERVANGING

Moment van vervanging bepalen

De levensduur van de fi Iter hangt af van de omgeving, het gebruik en de locatie van de unit. Als stof of geurtjes aanhouden, vervangt u de fi Iter.

(Zie "Lees het onderstaande aandachtig door voordat u uw nieuwe luchtreiniger in gebruik neemt") De onderstaande levensduur en vervangingstijd is gebaseerd op de voorwaarde dat er 5 sigaretten per dag worden gerookt, en waarbij de kracht van stofverzameling/ontgeuring verminderd is met de helft van die van een nieuwe fi liter.

Wij bevelen aan om de fi Iter vaker te vervangen als de luchtreiniger wordt gebruikt in omstandigheden die signifi cant zwaarder zijn dan normaal huishoudelijk gebruik.

•HEPA-fi Iter
Ongeveer 10 jaar na opening
•Geurfi Iter
Ongeveer 10 jaar na opening
• Luchtbevochtigingsfi Iter
Ongeveer 10 jaar na opening

Vervanging fi Itermodel

Neem a.u.b. contact op met uw dealer voor de aankoop van een vervangende fi Iter.

LUCHTREINIGERMODEL	VERVANGING FILTERMODEL
	HEPA-fi Iter: 1 stuks	Geurfi Iter: 1 stuks	Bevochtigings-fi Iter: 1 stuks
UA-HD40E	UZ-HD4HF	UZ-HD4DF	UZ-HD6MF
UA-HD50E	UZ-HD4HF	UZ-HD4DF
UA-HD60E	UZ-HD6HF	UZ-HD6DF

OPMERKING

Gebruik het datumetiket als herinnering voor de volgende vervanging.

Luchtbevochtigingsfi Iter

Afvalverwerking van fi Iters

Bied gebruikte fi Iters als afval aan in overeenstemming met alle plaatselijke wet- en regelgeving.

HEPA-fi Itermateriaal:

• Filter: polypropyleen
• Frame: polyester

Geurfi Itermateriaal:

• Ontgeurder: actieve kool
• Filter: polyester, rayon

Bevochtigingsfi Itermateriaal:

- Filter: rayon, polyester

Luchtbevochti- gingsfi Iter

Lees de onderstaande tabel voordat u contact opneemt met een reparateur. Een probleem duidt niet altijd op een defect.

PROBLEEM OPLOSSING (geen defect)
Geuren en rook worden niet verwijderd.	• Reinig of vervang de fi Iters als deze erg vuil lijken.(Zie NL-12, NL-13, NL-15)
De stof-/geurmonitor licht groen op hoewel de lucht niet schoon is.	• Mogelijk was de lucht niet schoon op het moment waarop de stekker in het stopcontact werd gestoken.Trek de stekker uit het stopcontact, wacht ongeveer een minuut en steek de stekker weer in het stopcontact.
De stof-/geurmonitor licht oranje of rood op hoewel de lucht schoon is.	• De werking van de sensoren wordt beïnvloed door stof in de sensoropeningen. Maak de stofsensoren voorzichtig schoon.(Zie NL-5).
Er komt een kloppend of tik-kend geluid uit de unit.	• Wanneer de unit plasmclusterionen produceert, kan er een zacht kloppend of tikkend geluid hoorbaar zijn.
De uitgestoten lucht heeft een geur.	• Controleer of de fi Iters erg vuil zijn.• Reinig of vervang de fi Iters.• Plasmacluster-luchtreinigers geven een zeer kleine hoeveelheid ozon af die de geur kunnen veroorzaken.
De unit werkt niet als er een sigarettenlucht hangt.	• Staat de unit op een plaats waar de sigarettenrook moeilijk waar te nemen is?• Zit er stof in de openingen van de stofsensoren of zijn deze verstopt?(Maak dan de openingen schoon.) (Zie NL-5)
Het fi Iterindicatorlampje brandt.	• Steek de stekker in het stopcontact nadat u de fi Iters heeft vervangenen druk op de fi Iterresetknop. (Zie NL-12)
De stof-/geurmonitor staat uit.	• Controleer of "Lampjes UIT" geselecteerd is. Als dit het geval is, druk dan op de knop BESTURING LAMPJES om de indicator-lampjes te activeren.(Zie NL-11)
Het waterbijvulindicatorlampje licht niet op hoewel het waterreservoir leeg is	• Controleer de tempexvlotter op vuil. Maak de luchtbevochtigingsbak schoon. Zorg dat de unit op een vlakke ondergrond staat.
Het waterniveau in het waterreservoir daalt niet of heel langzaam.	• Controleer of de luchtbevochtigingsbak en het waterreservoir goed zijn geïnstalleerd. Controleer het luchtbevochtigingsfi Iter.• Reinig of vervang de fi Iter als deze erg vuil is.(Zie NL-15 en NL-16).
De stof-/geurmonitorlampjes veranderen regelmatig van kleur.	• De stof-/geurmonitorlampjes veranderen automatisch van kleur wanneer deze onzuiverheden in de lucht waarnemen.

PROBLEEMOPLOSSING

PROBLEEM OPLOSSING (geen defect)

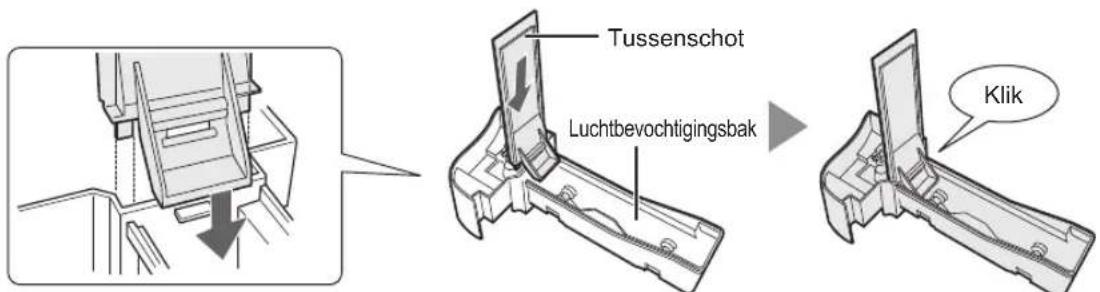

Als de roller/de vlotter/het tussenschot verwijderd zijn geweest.	• Installeer de roller/de vlotter/het tussenschot in onderstaande volgorde.
AUTOMATISCH HERSTARTENNa een stroomonderbreking gaat de bediening automatisch verder als er weer stroom is.	Automatisch herstarten kan worden ingesteld.• Zelfs als het stroomsnoer uit het stopcontact is gehaald of de onderbreker tijdens de bediening reageert, gaat de bediening weer verder bij de vorige bedie-ningsprogramma en instellingen als er weer stroom is.
AAN(als de unit UIT is)	ANNULEREN(als de unit UIT is)
(tegelijkertijd gedurende meer dan 3 sec.)	(tegelijkertijd gedurende meer dan 3 sec.)
	Als het ☀, ☀, ☀ampje gedurende 10 seconden brandt, is de instelling voltooid.

AAN

ANNULEREN

FOUTAANDUIDINGEN

Neem contact op met het Sharp servicecenter wanneer dezelfde fout nogmaals optreedt.

DIGITALE INDICATIE	FOUTDETAILS OPLOSSING
E2	Abnormaal bevochtigingsfi Iter.	Controleer of de bevochtigingsfi Iter, de luchtbevochtigingsbak en de roller correct zijn geïnstalleerd en zet de stroom vervolgens weer AAN.
C1	Abnormale ventilatormotor.	Trek de stekker uit het stopcontact, wacht ongeveer een minuut en steek de stekker weer in het stopcontact.
C4	Abnormale temperatuur-/luchtvochtigheids-sensor.

Model UA-HD60E UA-HD50E UA-HD40E
Stroomvoorziening 220-240 V 50-60 Hz
Aanpassen ventilatorsnelheid		MAX MED LAAG MAX MED			LAAG MAX MED LAAG
LUCHT REI-NIGEN	Ventilatorsnelheid (m3/uur)	396 240 90 306 186 60 216			144 60
	Nominaal vermogen (W)	80 24 5,5 54 17 5 25 12 5
	Geluidsniveau (dBA)	55 45 25 55 43 23 47 37 23
LUCHT REI-NIGEN EN BEVOCHTI-GEN	Ventilatorsnelheid (m3/uur)	366 240 90 288 186 60 180			144 60
	Nominaal vermogen (W)	7	0	2	6	7	4	9	2	0	7
	Geluidsniveau (dBA)	54 45 25 54 43 23 43 37 23
	Bevochtiging (mL/uur)*1	660 480 230 600 460 190 440 370 190
Aanbevolen grootte van de ruimte (m2)*2		~48			~38			~26
Plasmaclusterionen met hoge dichtheid aanbevolen grootte van de ruimte (m2)*3		~35			~28			~21
Inhoud waterreservoir (l)		3,0			2,5			2,5
Sensoren		Stof/geur/temperatuur & luchtvochtigheid			Stof/geur/temperatuur & luchtvochtigheid			Stof/temperatuur & luchtvochtigheid
Filtertype	Stofverzameling	HEPA met microbiële besturing *4
	Ontgeuring	Ontgeurend
Snoerlengte (m)		2,0
Afmetingen (mm)		420 (B) × 242 (D) × 637 (H)			399 (B) × 230 (D) × 615 (H)			399 (B) × 230 (D) × 615 (H)
Gewicht (kg)		8,6			7,9			7,9

*1 • De mate van luchtbevochtiging is afhankelijk van de temperatuur en luchtvochtigheid binnens- en buitenshuis.
De mate van luchtbevochtiging neemt toe naarmate de temperatuur stijgt of de luchtvochtigheid daalt.
De mate van luchtbevochtiging neemt af naarmate de temperatuur daalt of de luchtvochtigheid stijgt.
- Meetomstandigheden: 20°C, 30% luchtvochtigheid (JEM1426)
*2 • De aanbevolen vloeroppervlakte geldt voor een luchtreiniger die met maximale ventilatorsnelheid wordt gebruikt.
- De aanbevolen vloeroppervlakte geeft aan over welke oppervlakte stofdeeltjes kunnen worden verwijderd in 30 minuten.
*3 • Grootte van een ruimte waarin ongeveer 7000 ionen per kubieke meter kunnen worden gemeten in het midden van de ruimte (op een hoogte van ongeveer 1,2 meter vanaf de vloer) als het product naast de muur wordt geplaatst en in de stand MED draait.
*4 • De filter verwijdert meer dan 99,97% van de partikels van 0,3 micron stof. (JEM1467)

Stand-by stroomverbruik

Voor het voeden van de elektrische circuits terwijl de stekker in het stopcontact zit, verbruikt deze

luchtreiniger in stand-by ongeveer 0,9 W.

Trek de stekker uit het stopcontact om energie te besparen wanneer u de luchtreiniger niet ge-

bruikt.

Let op: Uw product is van dit symbool voorzien. Dit betekent dat afgedankte elektrische en elektro-nische apparatuur niet samen met het normale huisafval mogen worden weggegooid. Er bestaat een afzonderlijk inzamelingssysteem voor deze producten.

A. Informatie over afvalverwijdering voor gebruikers (particuliere

huishoudens)

1. In de Europese Unie

GOOI DIT APPARAAT NIET MET HET NORMALE HUISAFVAL WEG EN VERBRAND HET OOK NIET IN DE KACHEL.

Afgedankte elektrische en elektronische apparatuur moet GESCHEIDEN worden ingezameld en behandeld conform de plaatselijke wetgeving.

Gescheiden inzameling stimuleert een milieuvriendelijke verwerking, recycling van materialen en beperkt de defi nitieve verwijdering van afval. ONJUISTE VERWIJDERING kan vanwege bepaalde substanties schadelijk zijn voor de gezondheid en het milieu! Breng GEBRUIKTE APPARATUUR naar een plaatselijk, meestal gemeentelijke, inzamelpunt, indien mogelijk.

Als u twijfels hebt over de verwijdering, neem dan contact op met de lokale autoriteiten en vraag naar de juiste verwijderingsmethode.

ALLEEN VOOR GEBRUIKERS IN DE EUROPESE UNIE EN ENKELE ANDERE LAN-DEN; BIJVOORBEELD NOORWEGEN EN ZWITSERLAND: U bent wettelijk verplicht deel te nemen aan gescheiden inzameling.

Het bovenstaande symbool staat op elektrische en elektronische apparatuur (of de verpakking) om gebruikers hieraan te herinneren.

Gebruikers uit PARTICULIERE HUISHOUDENS zijn verplicht gebruik te maken van bestaande inzamelingsinrichtingen voor gebruikte apparatuur. Retourneren is gratis.

Als de apparatuur gebruikt is voor ZAKELIJKE DOELEINDEN, neem dan contact op met uw SHARP-dealer die u zal informeren over de terugname. Het kan zijn dat u een bijdrage voor de terugname moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt. Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende inzamelings-inrichtingen zijn vermeld op de startpagina van www.swico.ch of www.sens.ch.

B. Informatie over afvalverwijdering voor bedrijven.

1. In de Europese Unie

Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien:

Neem contact op met uw SHARP-dealer die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een bijdrage voor de terugname en recycling moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt.

Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

production

control code

printed in China
