GEBRUIKSAANWIJZING FitRun 90i PRO TUNTURI

Gebruikershandleiding

Attention, Achtung, Attention, Attentie

Deze Nederlandse handleiding is een vertaling van de Engelse tekst. Aan deze vertaling konnen geen rechten ontleend worden. De originele Engelse tekst blijft leidend.

Inhoud

Loopband 59

Veiligheidswaarschuwingen 59

Beschrijving (Fig. A) 60

Inhoud van de verpakking (Fig. B & C) 61

Externe aansluitingen 63

Knoppen 64

Uitleg van de items op het display 64

Programma's 65

Snellet start 65

Manual (handmatig) 65

Uw workout beeindigen of onderbreken 66

Voorgeprogrammeerdeprogramma's (P02\~P12) 66

Body Fat 66

HRC-programma 66

Bluetooth&APP 67

Garantie 67

Reiniging on onderhoud 68

Smeren (fig. F-4) 68

Band en loopvlak 68

Gebruiksstoringen 69

Transport en opslag 70

Aanvullende informatatie 70

Verklaring van de fabrikant. 70

Disclaimer 70

Loopband

Welkom in de wereld van Tunturi Fitness!
Hartelijk dank voor uw aankoop van dit Tunturi-toestel. Tunturi biedt een grote verschadenheid aan professionele toestellen zoals crosstrainers, loopbanden, fietstrainers, roeimachines en accessoires. Het Tunturi-toestel is geschikt voor de hele familie, onafhankelijk van de conditie. Meer informatie vindt u op de website www.tunturi.com

Belangrijke Informatie

Deze gids is een essentieel onderdeel van uw Tunturi looptrainer. Lees deze gids zorgvuldig door voordat u begint met monteren, gebruiken of onderhoden van uw looptrainer. Bewaar de gids op een handige plaats.U kunt er, nu en in de toekomst, nuttige informatatie uithalen die u nodig heeft voor het gebruik en het onderhoud van de apparatuur. Volg de instructies altijd met zorg op.

Veiligheidswaarschuwingen

WAARSCHUWING

Lees de veiligheid-waarschuwingen en de instructies. Het Niet opvolgen van de veiligheid-waarschuwingen en de instructies kan persoonlijk letsel of beschadiging van het toestelveroorzaken.Bewaar de veiligheidwaarschuwingen en instructies voor toekomstig gebruik.

WAARSCHUWING

Hartslag-bewakingssystemen können onnauwkeurig zich. Overmatig trainen kan leiden tot ernstig letsel of de dood. Als u zich duizelig voelt, stop dan onmiddelijk met trainen.

• Het toestel is uitsluitend geschikt voor huishoudelijk gebruik. Het toestel is Niet geschikt voor commercieel gebruik.
• Het maximum gebruik is beperkt tot 3研究员 per dag
• Het gebruik van dit toestel door kinderen of personen met fysieke, sensorische, geestelijkde of motorische handicaps, of met gebrek aan ervaring en kennis kan gevaar veroorzaken. De Personen die verantwoordelijk zijn voor hun verilghtid moetenuitdrukkelijke instructies given of toezicht honden op het gebruik van het toestel.
• Laat uw gezondheid door een arts controleren voordat u met uw training begint.

• Als u misselijkheid, duizeligheid of andere abnormale symptomen ervaart, stop dan onmiddelijk met uw training en raadpleeg een arts.

• Om spierpijn en te zware belasting te voorkomen, moet u elke training beginnen met een warming-up en eindigen met een cooling-down. Vergeet Niet om uw spieren te strekken aan het einde van de training.

• Het toestel is uitsluitend geschikt voor gebruik binnenshuis. Het toestel is Niet geschikt voor gebruik buitenshuis.
• Gebruik het toestel alleen in een omgeving met voldoende ventilatie. Gebruik het toestel Niet in een tochtige omgeving om geen kou te vatten.
• Gebruik het toestel alleen in een omgeving met een omgevingsttemperatuur:tussen 10^ 35^. Berg het toestel alleen op bij een omgevingsttemperatuur tussen 5^ 45^.
• Gebruik het toestel Niet in een vochtige omgeving.
  Berg het toestel Niet op in een vochtige omgeving.
  De luchtvochtigkeit mag nooit meer় dan 80% .
• Gebruik het toestel alleen voor het doel waarvoort het gemaatkt is. Gebruik het toestel Niet voor andere doelstellingen dan beschreven in de handleiding.
• Gebruik het toestel zich als een onderdeel is beschadigd of zich goed werkt. Raadpleeg uw dealer als zich onderdeel is beschadigd of zich goed werkt.
• Houd uw handen, voeten en andere lichaamsdelenuit de buurt van de bewegende delen.
• Houd uw haaruit de buurt van de bewegende delen.
• Draag geschikte kleding en schoenen.
• Houd kleding, sieraden en andere voorwerpen uit de buurt van de bewegende delen.
• Zorg ervoor dat het toestel slechts door een person togetelijk worden gebruikt. Het toestel mag Niet worden gebruikt door Personen die meer dan 130kg (287 lbs) wegen.
• Maak het toestel Niet open zonder eerst uw dealer te raadplegen.

Elektrische veiligheid

(Uitsluitend voor toestellen met elektrisch vermogen)

• Controller voor gebruik.altijd of de netspanning gewiek is aan de spanning op het typeplaatje van het toestel.
• Gebruik geen verlengsnoer.
• Houd het snoer uit de buurt van warmte, olie en scherpe randen.
• Verander of wijzig het snoer of de stekker Niet.
• Gebruik het toestel Niet als het snoer of de stekker beschadigd is of Niet goed werkt. Als het snoer of de stekker is beschadigd of Niet goed werkt, raadpleeg dan uw dealer.
• Rol het snoer.altijd helemaaluit.

• Laat het snoer Niet onder het toestel door lopen.
  Laat het snoer Niet onder een kleed door lopen.
  Plaats geen voorwerpen op het snoer.

• Zorg ervoor dat het snoer Niet over de rand van een tafel hangt. Zorg ervoor dat niemand per ongeluk anschter het snoer kan blijven haken of erover kan struikelen.

• Laat het toestel Niet onbewaakt anschter wanner de stekker in het stopcontact zit.
  Trek Niet aan het snoer als u de stekker uit het stopcontact wilt halen.
• Verwijder de stekker uit het stopcontact wanneer het toestel Niet in gebruik is, voor montage of demontage en voor reiniging en onderhoud.

WAARSCHUWING

• Als het voltage varieert met tien (10) procent, kan dit de prestaties van de loopband negatief beinvloeden. Dergelijkke omstandigheden vallen Niet onder de garantie. Als u vermoedt dat het voltage te laag is, neemt u contact op met het lokale energiebedrijf of een bevoegd elektricien voor het uitvoeren van een test.

WAARSCHUWING

• Gebruik NOOIT een overspanning-beveiligiger met deze loopband. Net als bij elk apparaat met een große motor za de overspanning-beveiligiger vaak worden geactiveerd. Houd het stroom snoer uit de buurt van bewegende onderdelen van de loopband, inclusief het helling-mechanisme en de transportwieltjes.

Aardingsinstructies

Dit product moet worden geaard. Als het elektrische systeme van de loopband Niet goed/niet meer werkt, vormt aarding een pad van minste waarstand voor elektrische stroom, waardoor het risico van een elektrische schok afneemt. Dit product is voorzien van een koord met een aardingsstekker. De stekker要去 in een geschikt stopcontact worden geplaatst dat op juiste wijze is gemonteerd en geoard in overeenstemming met alle lokale normen en verordeningen.

WAARSCHUWING

• Onjuiste aansluiting van de aardingsgeleider kan resulteren in risico van een elektrische schok. Neem contact op met een bevoegt elektricien of onderhoudsmonteur als u zicher weet of het product goed is geaard. Pas de stekker die met het product worden geleverd Niet aan wanner het Niet in het stopcontact past. Laat een geschikt stopcontact installeren door een bevoegt elektricien.

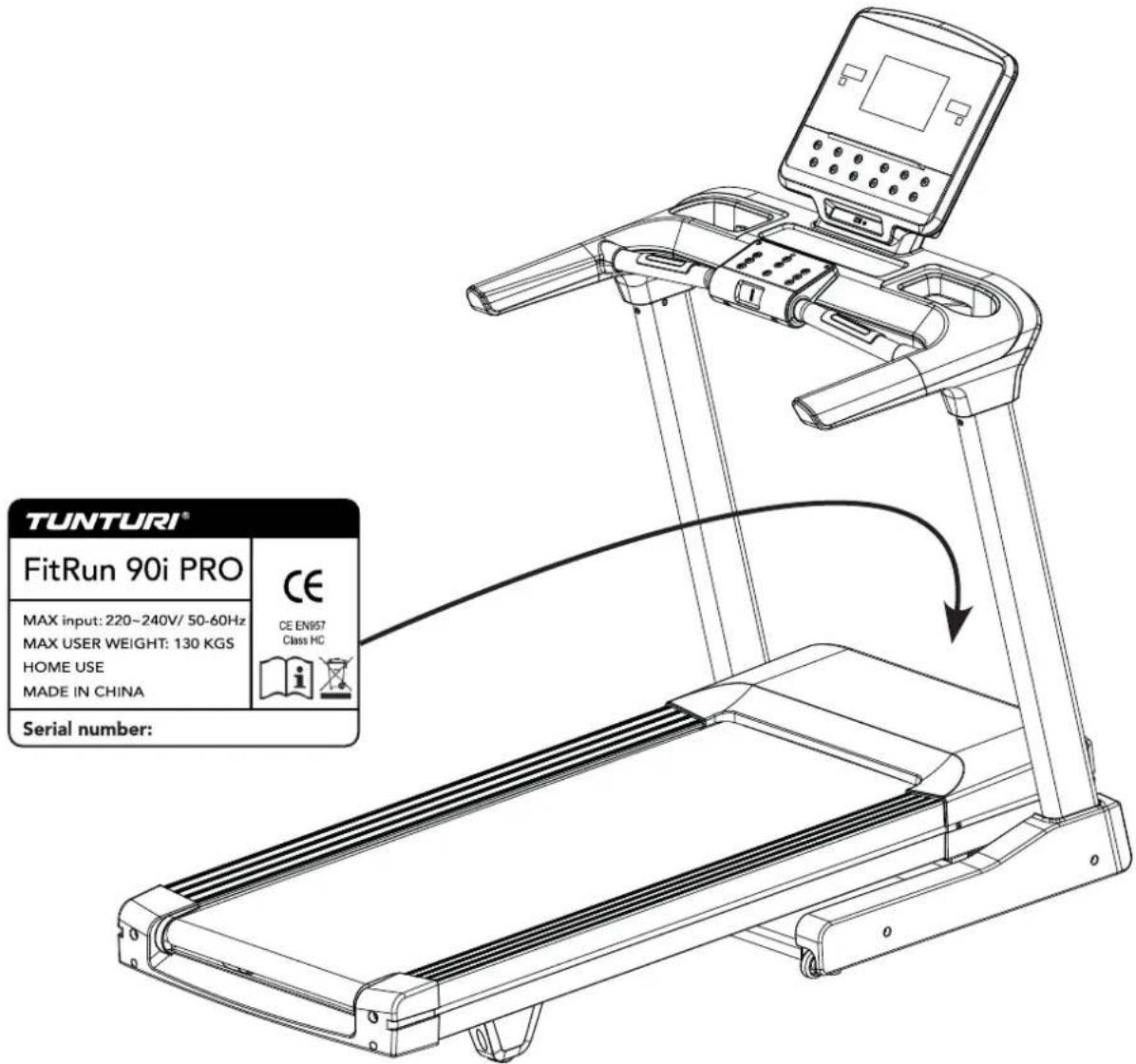

Beschrijving (Fig. A)

Uw loopband is een stationair fitnesstoestel dat worden gebruikt voor het nabootsen van lopen of hardlopen zichonder dat de gewrichten te veel belast worden.

Inhoud van de verpakking (Fig. B & C)

• De verpakking bevat de onderdelen zoals aangegeven in fig. B.
• De verpakking bevat de bevestigingsmiddelen zoals aangegeven in fig. C. Raadpleeg het gedeelte "Beschrijving".

LET OP

• Raadpleeg uw dealer als een onderdeel ontbreekt.

Assemblage (Fig. D)

WAARSCHUWING

Monteer het apparaat in de aangegeven volgorde.
- Draag en verplaats het toestel met minstens twee Personen.

VOORZICHTIG

• Zet het toestel op een stevige, vlakke ondergrond.
• Zorg voor een beschermende laag onder het toestel om schade aan het vloeroppervlak te voorkomen.

• Houd rondon de apparatuur ten minste een bewegingsruimte van 100 cm.

• Raadpleeg de illustraties voor de juiste assemblage van het toestel.

Trainingen

De training moetlicht genoeg zich,maar wel langdurig. Aerobische training is gebaseerd op verbetering van de maximale zuurstofopname van het lichaam, die dan het uithoudingsvermogen en de conditie weeer verbeturt.U要去ijdens de training wel transpireren,maar u mag nicht buiten adem raken.

Voor het bereiken en in stand houden van een basisconditie moet u minstens drie keer per week steeds 30 minutes trainen. Verhoog het aantal trainingssessies ter verbetering van uw conditie. Het is de moeite waard om regelmatige lichaamsbeweging met gezonde voeding te combineren. lemand die zich goed aan een dieet houdt, zou elke dag moeten trainen te beginnen met 30 minutes of korter, en de dagelijkse trainingsduur geleidelijk opvoeren tot een uuur. Begin uw training bij een lage snelheid en een lage watstand om te voorkomen dat uw hart en bloedvaten

te sterk belast worden. Naarmate uw conditie verbetur,\ kunnen snugelid en waarstand geleidelijk worden\ verhoogd. De doelmatigheid van uw training kan\ worden gemeten door uw hartslag.

Instructies

Het gebruik van dit fitness apparaat biedt meerdere voordelen: u verbetert uw fysieke conditie, u versterkt uw spieren en u valt in combinatie met een caloriearm dieet af.

De warming-up

In deze fase worden uw bloedsomloop gestimuleerd voor een juiste werkung van de spieren. Tevens worden het risico op kramp en spiier-letsel verminderd. Wij raden u aan enkele stretch oefingen te doen, zoals hieronder beschreiben. Houd elke stretch oefening ongeveer 30 seconden vol. Forceer uw spieren Niet bij het strechen. STOP als het pijn doeet

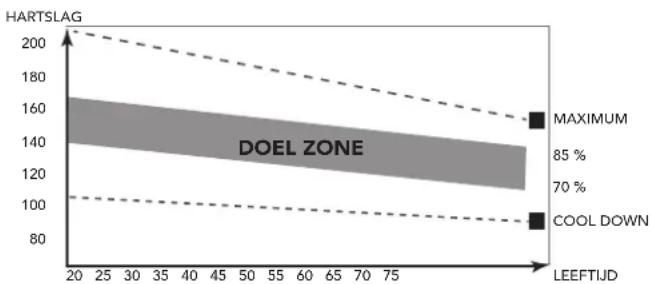

De training fase

Dit is de fase waarin u de meeste inpansing levert. Na regelmatig gebruik worden de spieren in uw benen flexibeler. Het is in deze fase zeer belangrijk dat u een gelijkmatig tempo aanhoudt. De snugheid要去 voldoende+zijn om uw hartslag te latent stijgen maar de doel zone die in de onderstaande grafiek te zien is.

Deze fase moet minimaal 12 minutes duren, maar de meeste mensen beginnen met onceveer 15-20 minutes.

De cooling down

In deze fase ontspanu uw cardiovascu-laire systeem en spieren. Dit is een herhaling van de warminguptraining.Verlaag dus uw tempo en ga ongeveer 5 minuten door.Herhaal nu de stretch-oefingen. Forceer uw spieren Niet tijdens het stretchen. Naarmate u fitter wordt, moet u langer en harder trainen.Het is raadzaam minstens drie keer per week te trainen en zo nodig uw oefingen gelijkmatig over de week te verspreiden.

Spierversteviging

Als u uw spieren wilt verstevigen met behulp van dit fitnessapparaat, stelt u de waarstand in op hoog. Zo komt er meer spanning op uw beenspieren. Mogelijk kutu Niet zo lang trainen als u

zou wollen. Als u ook uw conditie wilt verbeteren, moet u het trainingsprogramma aanpassen. Tijdens de warming-up en cooling-down traint u zoals normala, maar gegen het eind van de trainingsfase verhoegt u de waarstand zodat uw benen harder moeten werkken. Verlaag hierbij de snugheid zodat uw hartslag in de doelzone blijft.

Gewichtverlies

Hierbij is het van belang hoeveel inpansing u levert. Hoe harder en langer u werk, hoe更是 calorieen u verbrandt. In feite is dit hetzelfde als wanner u zou trainen om uw conditie te verbeteren. Het doel is alleen anders.

Hartslag

Hartslagmeting (handgreepsensoren)

De hartslag worden gemeten door sensoren in de handgrepen wanneer de gebruiker beiden sensoren tegelijkkertijd aanraakt. Voor de meest nauwkeurige hartslagmeting moet de huid enigszins vochtig zijn en moet u de handgreepsensoren voortdurend aanraken. Bij een te droge of te vochtige huid kan de hartslagmeting minder nauwkeurig worden.

LET OP

• Gebruik de handgreepsensoren Niet in combinatie met een hartslagborstband.
• Als u een hartslag-limiet hebt ingesteld voor uw training, klinkt er een alarm wanner deze worden overschreden.

Hartslagmeting (hartslagborstband)

De meest nauwkeurige hartslagmeting worden bereikt met een hartslagborstband. De artslag worden gemeten met een hartslagontvanger in combinatie met een band die de hartslag verzendt. Voor een nauwkeurige hartslagmeting要去en de elektroden op de borstband enigszins vochtig zich en de huid constant aanraken. Bij te droge of te natte elektroden kan de hartslagmeting hinter nauwkeurig worden.

WAARSCHUWING

• Als u een pacemaker hebt, moet u het eerst met uw dokter bespreken voordat u een hartslagborstband gelebruikt.

VOORZICHTG

• Als er verschidene hartslagmeetapparaten naast elkaar staan, zorg er dan voor dat de tussenafstand minstens 2 meter is.
• Als er slechts een hartslagontvanger en verschidene hartslagzenders zich, zorg dan dat er slechts een person met een zender in hetZendbereik is.

LET OP

• Gebruik de hartslagborstband nicht in combinatie met de handgreepsensoren.
• Draag de hartslagborstband alkijd onder uw kleding, direct op uw huid. Draag de hartslagborstband Niet boven uw kleding. Als u de hartslagborstband boven uw kleding draagt, zal er geen signaal komen.
• Als u een hartslaglimiet hebt ingesteld voor uw training, klinkt er een alarm wanner deze worden overschreden.
• De zender verzendt de hartslag maar de console tot over een afstand van 1,5 meter. Als de elektroden Niet vochtig zijn, verschijnt de hartslag Niet op de display.
• Sommige verzels in kleding (bijv. polyester, polyamide) produceren staatische elektriciteit die een nauwkeurige hartslagmeting kan hinderen.
• Mobiele telefoons, televisies en andere elektrische apparaten creeren een elektromagnetisch veld dat een nauwkeurige hartslagmeting kan hinderen.

Maximale hartslag (tijdens de training)

De maximale hartslag is de hoogste hartslag die iemand veilig kan bereiken door de belasting van de training. De volgende formule worden gebruikt voor het berekenen van de gemiddelde maximale hartslag: 220 - LEEFTIJD. De maximale hartslag varieert van persoon tot persoon.

WAARSCHUWING

• Zorg ervoor dat u tijdens uw training Niet boven uw maximale hartslag komt. Als u bij een risicogroep hoor, moet u een arts raadplegen.

Beginner

50-60% van de maximale hartslag

Geschikt voor beginners, mensen die wollen afvallen, herstellende patienten en Personen die langeijd nicht getraind hebben. Train minstens drie keer per week, 30 minutes per keer.

Gevorderd

60-70% van de maximale hartslag

Geschikt voor Personen die hun conditie wollen verbeteren en in stand houden. Train minstens drie koer per week, 30 minutes per keer.

Expert

70-80% van de maximale hartslag

Geschikt voor de fitste Personen die gewend zijn aan langdurige duurtraining.

Gebruik

Hoofdschakelaar (Fig. E-2A)

Het toestel is uitgerust met een hoofdschakelaar om het toestel volledig uit te schaken.

Starten van het toestel:

• Plaats de stekker in het toestel.
• Plaats de stekker in het stopcontact.
• Zet de hoofdschakelaar in de aan-stand (ON).

Stoppen van het toestel:

Zet de hoofdschakelaar in de uit-stand (OFF).
- Verwijder de stekker uit het stopcontact.
- Verwijder de stekker uit het toestel.

Veiligheidssleutel (fig. F-4)

Het toestel is uitergerust met een veiligheidssleutel die juist in de console要去 worden geplaatst om het toestel te starten. Als u de veiligheidssleutel uit de console verwijdert, stopt het toestel onmiddelijk.

• Plaats de veiligheidssleutel in de sleuf in de console.
• Zorg ervoor dat de clip van de veiligheidssleutel juist aan uw kleding vastzit. Zorg ervoor dat de clip pas van uw kleding worden gehaal wonneer de veiligheidsleutel uit de console is verwijderd.

Circuitonderbreker (FIG. E-2B)

Het toestel is uitgerust met een circuitonderbreker die het circuit onderbreekt wonneer de elektrische belasting boven de maximale capacititeit komt. Wonneer dit geleurt, moet de circuitonderbreker worden ingedrukt.

WAARSCHUWING

• Verwijder voor het indrukken van de circuitonderbreker de stekker uit het toestel.

Als het toestel uitschakelt, gaat u als volgt te werk om het toestel opnieuw op te starten:

• Verwijder de stekker uit het toestel.
• Druk de circuitonderbreker in om het toestel opnieuw op te starten.
• Plaats de stekker in het toestel.

Sommige stroomonderbrekers die binnenshuis worden gebrukt, zich nicht berekend op hoge inschakelstroomstoten die kuren optreden wanneer de loopband voor de eerste koer wordt ingeschakeld of zelfsijdens normala gebruik. Als de loopband de stroomonderbreker activeert (zelfs al heeft deze het juiste stroombereik en is de loopband het enige aangesloten apparaat) maar de stroomonderbreker op de loopband zich Niet worden geactiveerd, moet u de onderbreker verrangen met een type dat is berekend op hoge inschakelstroomstoten. Dit is geen defect dat onder de garantie valt. Dit is een omstandigheid waarop wij als fabrikant geen invloed hebben.

Uitklappen en inklappen van het toestel (fig. F1-F2)

Het toestel kan worden uitgeklapt voor gebruik (fig. F1) en ingeklapt voor transport en opslag (fig. F2).

Raadpleeg de illustraties voor de juiste wijze van uitklappen en inklappen van het toestel.

WAARSCHUWING

• Zorg ervoor dat de hellingsgraad van de loopband op 0% is ingesteld alvorens hem op te fouwen. Zo Niet zou schade+kennen ontstaan aan het mechanisme.

Monitor (fig. E-1)

VOORZICHTIG

• Houd de console uit de buurt van direct zonlicht.
• Droog het oppervlak van de console wanner het met zweetdruppels is bedekt.
• Leun nicht op de console.
• Raak de display alleen met uw vingtotp aan. Raak de display Niet aan met uw nagels of een scherp voorwerp.

LET OP

• De console.gaat maar standby wanner het toestel gedurende 10 minuteen nicht worden gezruikt.

Externe aansluitingen

USB-poort

De USB-poort kan alleen worden gebruikt om op te laden.

AUX-poort

Gebruik de AUX-poort voor het aansluiten van een extern media-apparaat en het aftspelen van muziek via de ingebouwde luidsprekers.

OPMERKING

• De console kan alleen worden gebruikt als luidsprekersystem en Niet als mediaspeler. Voor het afspelen van media hebt u een extra apparaat nodig, zoals een smartphone of tablet.
• Bij het gebruik van de luidsprekers in de console kan möglichk de hartslag weergave worden verstoord/ Niet worden gelezen.

Knoppen

Start

• Met deze knop start u de gekozen workout.
• Herstart een gesauzeerde workout wanner de trainer in pauze modus is.

Stop

• De achieve training worden stopgezet, all parameters worden geset.

Pauze

• Hiermee kurz u de workout op elk gewenst moment onderbreken. U ziet de aanduiding "PAU" op het display en uw geevens worden opgeslagen.

Incline up

-Hiermee verhoogt u de hellingsgraad (0 15± 0,5)
- Als u de knop ingedrukt houdt, worden de hellingsgraad sneller verhoogd.
- In de programmeringsmoduskestuwaarden wijzigen.

Incline Down

-Hiermee verlaagt u de hellingsgraad (0 15± 0,5)
- Als u de knop ingedrukt houdt, worden de hellingsgraad sneller verlaagd.
- In de programmeringsmoduskestuwaarden wijzigen.

Sneltoetsen voor helling.

Sneltoetsen zijn ingesteld op: 3, 5 & 7. Bijvoorbeeld, als u drukt op sneltoets 7 springt de helling meteen op 7.

Speed Up

-Hiermee verhoegt u de snelheid (0,8 20km / h ± 0,1km / h)
- Als u de knop ingedrukt houdt, worden de能力和 sneller verhoogd.
- In de programmeringsmoduskestuwaarden wijzigen.

Speed Down

• Hiermee verlaagt u de snelheid (0,8 20km / h ± 0,1km / h)
• Als u de knop ingedrukt houdt, worden de snugheid sneller verlaagd.
• In de programmeringsmoduskestuwaarden wijzigen.

Sneltoetsen voor snelheid.

Sneltoetsen zich ingesteld op: 6, 8 & 10 km/h. Bijvoorbeeld, als u drukt op sneltoets 8 springt de slelheid meteen op 8 km/h.

Mode

• Met deze knop selecteert u de doelwaarde programmeringsmodus, namelijk:

"Time" Tijd doelwaarde 30:00
"Distance" Afstand doelwaarde 1:00
"Calorie" Kalorie doelwaarde 50.0
"Step" Stappen doelwaarde 5000.

Manual

• Selecteer het programme "Manual" (P-1) direct.

HRC

• Selecteer het programma "HRC" direct.

Interval

• Selecteer het programme "Interval" (P-2) direct.

Lose weight

• Selecteer het programma "lose weight" (P-3) direct.

Walk

• Selecteer het programma "Walk" (P-4) direct.

Run

• Selecteer het programme "Run" (P-5) direct.

Uitleg van de items op het display

Speed

• Toont de actuèleSNelheid van de looptrainer in de workoutmodus.

Weergavebereik: 0.8 20.0~km / H

Pulse

• Wannerew uw hartslag door de console worden geregistreerd, ziet u na 6 seconden uw huidige hartslag.

Bruikbare borstband (5Khz).

Weergavebereik: 50 200 bpm.

Distance (Afstand)

• Toont de gelopen afstand in de workoutmodus.
• Toont de resterende afstand in de aftelmodus.
  Wanner u het doel hebt bereikt, ziet u de aanduiding "END".
• Weergavebereik: 0,00~99,99 km.
  Als de maximale weergaveafstand is bereikt, start de teller opniew.

NOTE

• Deze parameter telt alleen tijdens het lopen / rennen op de loopband. Dit komt door het ingebouwde bewegingsdetectiesysteme.

Time (Tijd)

• Toont de gelopenijd in de workoutmodus.
• Toont de resterendeijd in de aftelmodus. Wonneer u het doel hebt bereikt, ziet u de aanduiding "END".
• Weergavebereik: 0:00~18:00 Uhr.
  Als de maximale weergavetijd is bereikt, start deteller opniew.

OPMERKING

• Als in het venster Time 'OIL' worden weergegeven, raadpleeg dan het gedeelte Smering in deze handleiding.

Calorieen

• Toont de verbrande calorieën in de workoutmodus.
• Toont de resterende calorieën in de aftelmodus.
  Wanner u het doel hebt bereikt, ziet u de aanduiding "END".
• Weergavebereik: 0,0~999 K.calorieen.
  Als het maximum aantal weer te geben calorieen is bereikt, start de teller opnieuw.

NOTE

• Deze parameter telt alleen tijdens het lopen / rennen op de loopband. Dit komt door het ingebouwde bewegingsdetectiesystem.
• Deze gegevens zijn een rechtlijk voor de vergelijkking van verschillende trainingssessies en+kunnen Niet voor medische behandelingen worden gezruikt.

Incline (Helling)

• Toont de actuèle helling van de looptrainer in de workoutmodus.

Weergavebereik: 0,0~15 (stappen)

Pace (Snelheid)

• Toont hoeveel这段时间 u moet rennen voor een afstand van 1km op basis van de huidige能力和.

NOTE

• Deze parameter telt alleen tijdens het lopen / rennen op de loopband. Dit komt door het ingebouwde bewegingsdetectiesystem.

Steps (Stappen)

• Toont het aantal gezette stappen.
• Toont de resterende stappen in de aftelmodus.
  Wanner u het doel hebt bereikt, ziet u de aanduiding "END".
• Weergavebereik: 0~99999 stappen.
  Als het maximum aantal wee ter te给他们 stappen is bereikt, start de teller opniew.

NOTE

• Deze parameter telt alleen tijdens het lopen / rennen op de loopband. Dit komt door het ingebouwde bewegingsdetectiesystem.

Matrix

Toont het profiel voor de snugheid en helling voor het geselecteerde programme.

Elk bloc voor de snelheid staat gelijk aan 2km / u

Elk bloc voor de helling staat gelijk aan 2 stappen.

Programma's

Snelle start

• Druk op de knop "START" om uw workout te beginnen zonder voorgeprogrammeerde instellingen.
• De loopband begint na 3 seconden aftellen op een minimumsnelheid van 0,8km / u zonder voorgeprogrammeerde instelling.
• U=kunt op elk gewenst moment de snelheid en helling aanpassen tijdens de workout, evenals stoppen en pauzeren.

Manual (handmatig)

• Druk op de knop "PROGRAMS" om de programmamodus te openen.
• Druk op de knappen voor "PROGRAMS" om Prog 01 te selecteren of druk op de knop "MANUAL" voor snelle selectie.
• Druk op de knoppen voor "SPEED/ INCLINE" om de gewenste trainingstijd in te stellen. De standard ingestelde trainingstijd is 30:00 minutes. Bereik: 5:00~99:00 min.
• Druk op de knop "START" om de workout te starten, of ...
• Druk op de knop "MODE" om de voorgeprogrammeerde instellingen voor de snelheid en helling te wijzigoen voor elk programmasegment.
• Druk op de knappen voor "SPEED" om de snelheid in te stellen.
  Druk op de knappen voor "INCLINE" om de helling in te stellen.
  Druk op de knop "MODE" om te bevestigen en waar de volgende fase van het programmaprofiel te gaan.
• Herhaal het bovenstaande om de overige stappen in te stellen (16 stappen in totaal).
• Druk op de knop "START/STOP" om het programme te starten.

OPMERKING

• In de workoutmodus kutu met de knoppen voor "SPEED/ INCLINE" de snelheid en/of helling aanpassen voor het achieve trainingssegment van het profiel.
• Wanneer de voorgeprogrammeerde trainingstijd is bereikt, ziet u de aanuiding "END" op het display en worden de workout beeindigd.

Uw workout beeindigen of onderbreken

• U kurz uw workout op elk gewenst moment pauzeren door eenmaal op de knop "PAUSE" te drukken.
• Druk op de knop "START" om de pauzemodus uitte schakelen en de training te hervatten.
• Druk op de knop "STOP" om de workout te beëindigen en de console te resetten.

Voorgeprogrammeerdeprogramma's (P02~P12)

Het apparaat bevat 12 voorgeprogrammeerde programme's met verschillende profielen (afbeelding G).

• Druk op de knop "PROGRAM" om de programmamodus te openen en houd de knop ingedrukt om een van de programma's P 02~P 12 te selecteren.
• Druk op de knappen voor "MODE" om uw trainingsdoel te selecteren:

Tijd: Standaard 30:00

Afstand: Standaard 1,00

Calorieen: Standaard 50,0

Stappen: Standaard 5000

Druk op de knoppen voor "SPEED/ INCLINE" om het gewenste trainingsdoel in te stellen.

Druk op de knop "START" om uw workout te starten.

Body Fat

Met het programme Body Fat worden uw fysieme conditie aangegeven, op basis van uw lichaamskenmerken en hartslag.

• Druk op "PROGRAMS" en houd de knop
  • PROGRAM" ingedrukt om de programmamodus
  • FAT" (lichaamsvet) te selecteren.
• Druk op de knop "MODE" om uw keuze te bevestigen en de programmamodus te openen.

Op het display ziet u de aanuiding "F-1":

Geslacht: 01=Man/02=Vrouw

Druk op de knoppen voor "SPEED/ INCLINE" om uw geslacht in te stellen en drukervoigens op de knop "MODE/ ENTER" om uw keuze te bevestigen.

Op het display ziet u de aanuiding "F-2":

Leeftijd: 10~99aar

Druk op de knappen voor "SPEED/ INCLINE" om uw leeftijd in te stellen en druk verwolgens op de knop "MODE" om uw keuze te bevestigen.

Op het display ziet u de aanuiding "F-3":

Length: 100 200~cm

Druk op de knappen voor "SPEED/ INCLINE" om uw lenghte in te stellen en druk verwolgens op de knop "MODE" om uw keuze te bevestigen.

Op het display ziet u de aanduiding "F-4":

Druk op de knoppen voor "SPEED/ INCLINE" om uw gewicht in te stellen en druk verwolgens op de knop "MODE" om uw keuze te bevestigen.

Op het display ziet u de aanuiding "F-5":

Neem bye handsensoren vast om het meetproces te starten.

Op het display ziet u"---" in de actieve modus.

LET OP

• Voor deze functie moet u de hartslagmetingspads in de handgrepen vasthouden.

Resultaat Body Fat-test

<20 Te mager
20-25 Normaal
26-29 Enig overgewicht
>29 Te dik

HRC-programma

• Druk herhaaldelijk op de knop "MODE" tot u HRC ziet in het venster "DISTANCE".
• Houd de knop "MODE" 3 seconden lang ingedrukt om uw leeftijd te{kunnen selecteren (standaard = 30).

Gebruik de knoppen voor "SPEED/ INCLINE" om uw leeftijd te selecteren en druk verzolgens op de knop "MODE" om uw keuze te bevestigen.

• Op de console ziet u het aanbevolen HR-doel op basis van uw leeftijd. U=kunt deze waarde aanpassen met de knoppen voor "SPEED/ INCLINE". Druk verwolgens op de knop "MODE" om uw keuze te bevestigen.

• Op de console ziet u de maximale snugheid. U kurz deze waarde aanpassen met de knoppen voor "SPEED/ INCLINE". Druk verzolgens op de knop "MODE" om uw keuze te bevestigen.

OPMERKING

• Tijdens deze geprogrammeerde workout worden de vooraf ingestelde maximale slelheid Niet overschreden door de loopband.

• Op de console ziet u de trainingstijd (standaard = 10:00 ). Gebruik de knoppen voor "SPEED/INCLINE" om dearend aan te passen en drukervolgens op de knop "MODE" om uw keuze tebevestigen.

• Druk op de knop "START" om uw workout te starten.

Voortgang van het programme

De oefening begint op een snugheid van 3km / u en uw hartslag worden elke 20 seconden gemeten.

• Als de gedetecteerde hartslag minder is dan 90% van de doelhartslag, worden de snelheid verhoogd met 1 km/u.
• Als de gedetecteerde hartslag minder is dan 95% van de doelhartslag, worden de snugheid verhoogd met 0,5 km/u.
• Als de gedetecteerde hartslag minder is dan 97% van de doelhartslag, worden de snelheid verhoogd met 0,3 km/u.
• Als de gedetecteerde hartslagussen 97% en 103% van de doelhartslag ligt, verandert de snelheid nicht.
• Als de gedetecteerde hartslagmeer is dan 110% van de doelhartslag, wordt de snugheid verlaagd met 1,0 km/u.
• Als de gedetecteerde hartslag meer is dan 105% van de doelhartslag, worden de snugheid verlaagd met 0,5 km/u.
• Als de gedetecteerde hartslag meer is dan 103% van de doelhartslag, worden de snugheid verlaagd met 0,3 km/u.
• Als de gedetecteerde hartslagussen 97% en 103% van de doelhartslag ligt, verandert de snugheid Niet.
• Als de maximale snelheid is bereikt verwijl de hartslageer dan 103% of minder dan 97% van de doelhartslag bedraagt, wordt de helling met 1 stap verhoogd of verlaagd tot de hartslagussen 97% en 103% van de doelhartslag ligt.
• Als er langer dan 30 seconden geen hartslagsignaal is ontvangen, ziet u de melding "NO HR". Als er na 20 seconden nog steeds geen signaal is ontvangen, stopt de loopband.

OPMERKING

• Na het voltooien van de HRC-workout worden alle voorgeprogrammeerde waarden voor het HRC-programma hersteld maar de standardwaarden.

Bluetooth & APP

• U kurz deze console via Bluetooth verbinden met een App op uw smart-apparaat. (iOS & Android)
• Breng de Bluetooth-verbinding alleen tot stand via de verbindingsmodus op de geinstalleerde APP op uw smart-apparaat.

LET OP

• Tunturi biedt uitsluitend de mogelijkheid om uw fitnessconsole via een bluetooth-verbinding aan een smart-apparaat te koppelen. Tunturi kan waarom Niet aansprakelijk worden gesteld voor schade of gebreken aan producten die nicht door Tunturi worden geproduerd.
• Raadpleeg de website voor extra informatie.

Garantie

Garantie voor eigenaars van Tunturi trainingsapparatuur

Garantievoorwaarden

De consument ontleent wettelijk rechten aan de van toepassing+zijnde nationale wetgeving aangaande de handel in consumentengoederen en de garantie za deze rechten nicht beperken.

De "Garantie voor de Eigenaar" geldt alleen dan wanneer het toestel worden gebruikt in de door Tunturi New Fitness BV voor dat toestel toegestane gebruiksomgeving. Voor elk toestel worden de toegestane gebruiksomgeving beschreiben in de gebruiksaanwijzing van het toestel.

Garantievoorwaarden

De garantievoorwaarden gaan in vanaf de datum van aankoop. Deze kuren per land verschillen. Vraag in de winkel bij u in de buurt maar de garantievoorwaarden.

Garantiedekking

In geen enkele omstandigheid zal Tunturi New Fitness BV of een wederverkoper van Tunturi aansprakelijkশn voor eventuele indirecte schade geledendoor de koper, zoals verlies van gebruiksnut ofinkomstenderving of andere indirecte economischegevolgen.

Garantiebeperkingen

De garantie dekt defecten van het toestel die het gevolg zijn van materiaalfouten of onjuist uitgevoerd werk, mits het toestel�ij ontiginele samenstelling heeft. De garantie betreft alleen defecten die blijkenijdens normalaal gebruik overeenkomstig de meegeleverde gebruiksaanwijzing, mits de montage-, onderhouds-en gebruiksaanwijzingen van Tunturi zich opgevolgd.

Tunturi New Fitness BV en zijn wederverkopers zich nicht aansprakelijk voor defecten tengevolge van factoren waarop zich geen invloed hunnen uitoefenen. De garantie betreft alleen de eerste eigenaar van het toestel en is alleen geldig in landen waar een geauthoriseerde importeur van Tunturi New Fitness BV is gevestigd. De garantie betreft geen trainingstoestellen of onderdelen die zich gewijzigd zonder toestemming van Tunturi New Fitness BV. De garantie dekt geen defecten tengevolge van normale slijtage, onjuist gebruik, gebruik in omstandigheden waarvoor het toestel zich is bedoeld, corrosie of schade ontstaanijdens laden of transport.

De garantie geldt nicht voor geluiden die ontstaan door het gebruik, als ze het gebruik van het apparaat Niet wezenlijk belemmeren en Niet veroorzaakt toen door een defect aan het apparaat.

De garantie omvat ook geen onderhoudsmaatregelen, zoals reiniging, smering of normaleinspectie van onderdelen, noch dergelijkemontageworkkaamheden die de klant zich kanuitvoeren en die geen speciale demontage en montage van het toestel vereisen. Dit soort maatregelenzijn bijv. verranging van monitoren, pedalen ofandere vergelijkbare eenvoudige onderdelen.Garantieherstel dat is uitgevoerd door een anderdan de geautoriseerde Tunturi-vertegenwoordigerwordt Niet vergood.De garantie geldt alleen voornormaal, voorgeschreven gebruik van het product zoalsbeschreiben in de handleiding.

Reiniging en onderhoud

WAARSCHUWING

• Verwijder voor reiniging of onderhoud de stekker uit het stopcontact.

• Gebruik geen oplosmiddelen om het toestel te reinigen.

• Blokker de ventilatieopengingen Niet. Houd de ventilatieopengingen vrij van stof, vuil en andere belemmeringen.

• Reinig het toestel na elk gebruik met een zachte absorberende doeck.
• Reinig de zichtbare onderdelen van het toestel met een stofzuiger met eenkleine zuigmond.
• Controller regelmatig of alle schroeven en moeren goed vast zitten.

Smeren (fig. F-4)

De riem van de looptrainer moet regelmatig op smering worden gecontroleerd. Na elke 300 eer wordt een herinnering weergegeven. In het venster TIME wordt 'OIL' weergegeven en elke 10 seconden klinkt

een akoestisch signal om u te herinneren aan de controle. Volg de onderstaande controleprocedure en schakel de melding 'OIL' en het akoestische waarschuwingssignaluit door tijdens het signal de knop STOP ten minste 3 seconden ingedrukt te houden.

VOORZICHTIG

• We raden aan de smering van de loopmat minimaal een keer per maand te controlleren, waar dat meer factoren dan alleen dearend van invloed hunnen voor de smeringconditie van uw loopmat.
• Smeer de loopmat alleen indien nodig. Als u te veel smeervet aanbrengt, zal de loopmat door te weinig wrijving snel.gaan slipspen.

WAARSCHUWING

• Verwijder voor het smeren de stekker uit het stopcontact.

• Neem een stevige positie op de loopmat aan.

• Houd de voorhandgreep vast en duw de loopmat met uw voeten vooruit en achechteruit. De loopmat要去eepel en gelijkmatig lopen zonder geluid te makes.
• Als de loopmat Niet soepel en gelijkmatig loopt of als de loopmat helemaal Niet beweegt, raak dan met uw vingertoppen de onderkant van de loopmat aan om de smering te controeren:
• Als u smeermiddel voelt of als uw vingertoppen glimmen, dan bevindt zich nog voldoende smering op de loopmat.
• Als u geen smeervet voelt of als uw vingertoppen stoffig of ruw aanvoelen, breng dan smeermiddel (15-20 ml) aan in het midden van de loopmat onder de band zich en LAST het toestel minstens 5 minuten bij 5km / h lopen.
• Klap het toestel na smering Niet in voordat het minstens 20 minutes gebruikt is voor een training met een snugheid van minstens 5km / h Het smeermiddel worden gelijkmatig over de loopmat verdeld.

Band en loopvlak

De loopband maakt gebruik van een zeer efficien't loopvlak met lage wrijving. De prestaties worden gemaximaliseerd wonneer het loopvlak zo schoon möglich wordt gehonden. Gebruik een zachte, vochtige doek of keukenpapier om de rand van de band te reinigen en het gedeelte tussen de bandrand en het frame. Probeer ook zo ver möglich onder de bandrand te reinigen. Dit要去 u eenmaal per maand doen om de levensduur van de band en het loopvlak te verlengen. Gebruik alleen water, geen reinigingsmiddel of schurend middel. Gebruik een oplossing van milde zeep en water en een nylon borstel om de bovenkant van de band met structuur te reinigen. Laat de band drogen voordat u deze gebruikt.

Stof op band

Dit treedt opijdens normalaal eerst gebruik of totdat de band is gestabiliseerd. Verwijder het stof met een vochtige doek om ophoping van stof te minimisieren.

Algemene reining

Vuil, stof en dierenharen konnen luchtinlaten blokkeren en zich op de band ophopen. U要去 maandelijks onder de loopband stofzuigen om ophoping te voorkomen. U要去 tweeemaal per Jaar de Zwarte motorkap verwijderen en eventueel opgehoopt vuil met de stofzuiger verwijderen. HAAL EERST DE STEKKER UIT HET STOPCONTACT VOORDAT U DIT DOET.

Bandafstellingen

U要去 afstellingen doorvoeren bij de achefterste roller. De afstelbouten bevinden zich aan het einde van de staprails in de eindkapjes,

• Draai de anschterste rollerbauten net genoeg aan (rechtsom) om verschuiving bij de voorste roller te voorkomen. Draai.beide afstelbauten voor de bandspanning aan in stappen van 1/4 slag en controllerer op juiste spanning door op de band te lopen met lage snugheid.Zorg dat de band nicht verschuift.Blijf de bauten aandraaien totdat de band Nieteerverschuift.
• Als u van worden bent dat de bandspanning goed is maar de band nog steeds verschuft, worden het probleem möglichk veroorzaakt door een losse motoraandrijfrem onder de voorkap.
• Niet te strak aandraaien Als u de bouten te strak aandraait, raakt de band beschadigt en zullen de lagers vroegtijdig slijten.

Bandloop afstellen

De prestaties van het apparaat zijn afhankelijk van het feit of het frame op een redelijk vlak oppervlak staat. Als het frame Niet waterpas staat, kunden de voor- en achterrollers Niet parallel draaien, waardoor de band constant opnieuw moet worden afgesteld.

Het apparaat is zo ontworpen dat de band tijdens gebruik zoveel möglichk in het midden blijft. Het is bij sommige banden normalaal dat deze maar de+zijkant bewegen terwijl de band loopt zichonder dat er iemand op staat. Na enkele minuten van gebruik za de band de neingering hebben zich te centreren. Als tijdens gebruik de band nog steeds maar de zijkant beweegt, is afstellingoodzakelijk.

UITZONDERING.

tijdens revalidatie, waar bij het ene been van de gebruiker sterker is dan het andere, kan het voorkomen dat de band maar de zijkant beweegt. In dat geval moet u de bandloop Niet opnieuw afstellen, tenzij de band zich bij normalaagebruik nicht centreert.

Bandloop instellen: (fig. F-5)

Het apparaat worden geleverd met een inbussleutel om dechterste roller af te stellen. Voer afstellingenuitsluitend aan vanaf de linkerkant. Stel debandsnelheid in op circa 3 tot 5km / u

Houd er rekening mee dat eenkleine verandering een groot verschil kan make!

Draai de bout rechtsom om de bandaarrechts te verplaatsen;draai de bout linksom om de bandaar links te verplaatsen.Draai de bout slechts 1/4 slag en wacht enkele minuten werwijl de band zichelf afstelt. Blijft de bout draaien in stappen van 1/4 slag totdat de band zich stabiliseert in het midden van het loopvlak.

De bandloop moet möglichk periodiek opniewu worden afgesteld, affankelijk van gebruik en loop-/ renkarakteristieken. Sommige gebruikers zullen een ander effect hebben op de bandloop. Ga ervan uit dat u afstellingen zult moeten doorvoeren om de band te centeren. Afstellingen zullen steeds minder een onderhoudsprobleem worden naarmate de band meer worden gebruikt. Juiste bandloop is de verantwoordelijkheid van de eigenaar en is van toepassing op alle loopbanden.

LET OP

• Schade aan de band als gevolg van onjuiste afstelling van bandloop/bandspanning valt nicht onder de garantie.

Gebruiksstoringen

Ondanks voortdurenke kwaliteitstcontroles, kunn er defecten of storingen optreden die het gevolg zich van het Niet goed functioneren van onderdelen die in de looptrainer zijn gebruikt. In de meeste gezallen is het onnodig om het gehele apparaat ter reparatie aan te bieden, aangezien de storing meestal kan worden opgelost door het verrangen van het defecte onderdeel.

Mochten er storingen optreden bij het gebruik van de trainer, neem dan onmiddelijk contact op met uw Tunturi dealer. Vermeldt waarbij.altijd het model en het serialummer van uw Tunturi trainer, de eventuele storingscode en door wie de trainer is geinstalleerd.

Vermeldt bij het bestellen van onderdelen het model, het serienummer van het apparaat en het nummer van het onderdeel. Op de LASTE pagina's van deze gids vindt u de onderdenlijst.

Foutcodes

Als de display een foutcode toont (aangegeven met "E"/"DC"+nummer), start dan het toestel opnieuw op en controllerer of de foutcode nog steeds op de display verschijnt. Als de display nog steeds de foutcode toont, neem dan onmiddelijk contact op met de dealer.

Transport en opslag

WAARSCHUWING

• Verwijder voor reiniging of onderhoud de stekkeruit het stopcontact.
• Draag en verplaats het toestel met minstens twee Personen.
• Zorg ervoor dat zich geen andere Personen of voorwerpen onder het toestel bevinden.
  Zorg er bij het inklappen van het toestel voor dat u hoort dat het toestel op+zijnplaats vergrendelt ter voorkoming dat het toestel omlaag komt.

VOORZICHTIG

• Zorg er voor het inklappen van het toestel voor dat de helling van het toestel 0% is. Als de helling Niet 0% is, worden het mechanisme door het inklappen beschadigd.

• Verplaats het toestel zoals afgebeeld (fig. F3). Verplaats het toestel enzet het voorzichtig neer. Zorg voor een beschermende laag onder het toestel om schade aan het vloeroppervlak te voorkomen. Verplaats het toestel voorzichtig over een ongelijke ondergrond. Breng het toestel Niet met behulp van de wielen maar boven, maar draag het toestel bij de handgrepen.
  Berg het toestel in staande positie op (fig. F1). Berg het toestel op een droge plaats op met zo weinig möglichk temperatuurwisselingen.

Aanyullende informatatie

Afvoeren van verpakkingsmaterial

Overheids-richtlijnen geben aan dat we de hoeveelheid afvalmaterialiaal afgevoerd maar stortplaatsen要去 verminderen. Daarom vragen we u al het afvalmaterialiaal op verantwoordelijk wijze af te voerenaar openbare recycling-centra.

Verrwijdering aan het eind van de levensduur.

We hopen dat u jarenlang plezier hebt van uw fitnessapparaat. Er komtECHter een moment waarop het fitnessapparaat het eind van de bruikbare levensduur heeft bereikt. Onder de Europese AEEAwetgeving bent u verantwoordelijk voor het op de

juiste wijze afvoeren van uw fitnessapparaat maar een erkend openbaar inzamelpunt.

Technische gegevens

Parameter Meeteenheid Waarde
Netspanning VAC 2	20~240
Netfrequentie Hz 50	-60
Motor PK 3.5
Snelheid km/h	0.8~20
Helling	Stappen	0~20
Telemetrische hartslagontvanger	Frequently	5.0 Khz
Lengte	cm	180
Breedte	cm	89
Hoogte	cm	151
Gewicht	kg	90
Max. gewicht gebruiker	kg	130

Verklaring van de fabrikant

Tunturi New Fitness BV verkaart dat het product voldoet aan de volgende normen en richtlijnen: EN 957 (HA), 89/336/EEG. Het product is derhalve voorzien van het CE-label.

12-2018

Alle rechten voorbehonden.

Het product en de handleiding� aan veranderingen onderhevig. Specificaties können zonder verdere kennisgeving worden veranderd.

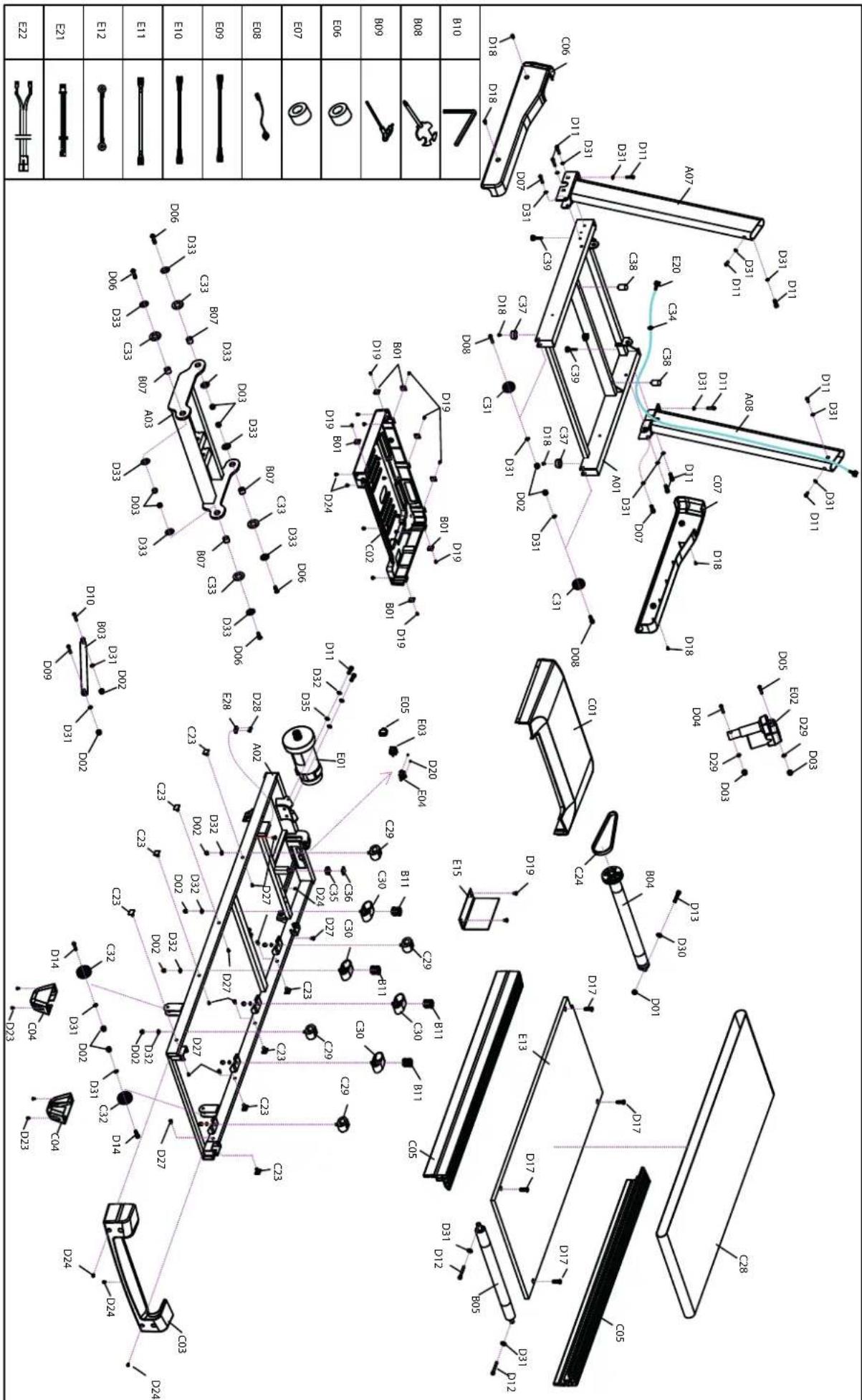

Buble	Description		Qty
No. Description Specs QTY
A01 Bottom frame 1
A02 Mainframe 1
A03 Incline frame 1
A04 Display frame 1
A05 Handlebar frame 1
A06 Display supportframe			1
A07 Leftcolumn 1
A08 Rightcolumn 1
B01 Motor cover fixationboard			7
B02 Handle pulse sheet 4
B03 Air cylinder 1
B04 Front roller 1
B05 Rear roller		1
B06 Shrapnel		2
B07 Sleeve		4
B08 Cross solid wrench		1
B09 Inner hex wrench		1
B10 #5 Allen wrench		1
B11 Pressing spring		4
C01 Motor top cover		1
C02 Motor bottom cover		1
C03 Rearcover		1
C04 Adjustable wheel0cover			2
C05 Siderail		2
C06 Leftbottom cover		1
C07 Rightbottom cover		1
C08 Displayframe topcover			1
C09 Displayframe bottom cover			1
C10 Displayframe rearcover			1
C11 Smalbottom cover		1
C12 Leftfoam handlebar		1
C13 Rightfoamhandlebar			1
C14 Front panel		1
C15 Bottompanel		1
C16 Front panel support		1
C17 Bottompanel support			1
C18 Frontkey board(Incl.overlay)			1
C19 Bottomkey board		1

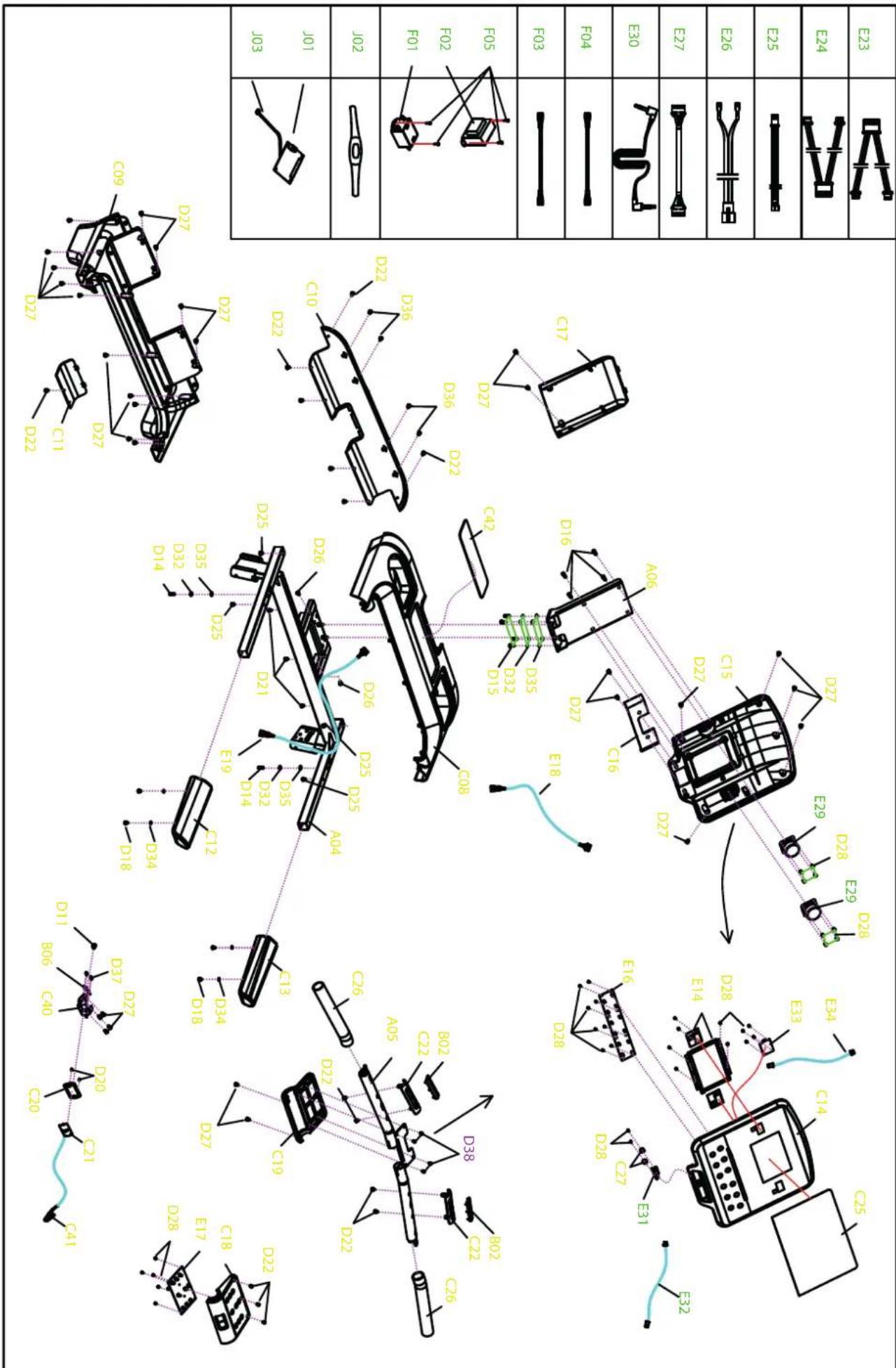

Buble	Description		Qty
C20 Safety key seat		1
C21 Safety key (Compl Assy)			1
C22 Handle pulse seat (Compl Assy)			2
C23 Side rail fixation seat		8
C24 Motor belt		1
C25 Display acrylic		1
C26 Front handlebar foam			2
C27 Audio module locking cap			2
C28 Running belt		1
C29 Cushion pad		4
C30 Elliptical cushion pad			4
C31 Transportation wheel			2
C32 Adjustable wheel		2
C33 Plastic washer		4
C34 Annular plug		2
C35 Square end cap		1
C36 EVA pad		1
C37 Plain foot pad		2
C38 Cylinders cushion pad			2
C39 Adjustable foot pad		2
C40 Safety key jack		1
C41 Safety key clip		1
C42 Silicon pad 1
D01	Nonmetal hex lock	M6	1
D02	Nonmetal hex lock	M8	14
D03	Nonmetal hex lock	M10	6
D04	Bolt	M10*90	1
D05	Bolt	M10*45	1
D06	Bolt	M10*30	4
D07	Bolt	M8*55	2
D08	Bolt	M8*50	2
D09	Bolt	M8*45	1
D10	Bolt	M8*25	2
D11	Bolt	M8*15	15
D12	Bolt	M8*65	2
D13	Bolt	M6*60	1
D14	Bolt	M8*40	4
D15	Bolt	M8*15	4
D16	Bolt	M6*15	4
D17	Bolt	M8*25	4

Buble	Description	Qty
D18 Bolt	M5*16 10
D19 Bolt	M5*12 9
D20 Screw	w 8mm 4
D21 Screw	w 60mm 3
D22 Screw	w 12mm 18
D23 Screw	w 20mm 4
D24 Screw	w 12mm 15
D25 Screw	w 30mm 2
D26 Screw	w 25mm 2
D27 Screw	w 12mm 48
D28 Screw	w 8mm 43
D29 Lock	washer M10 2
D30 Lock	washer M6 1
D31 Lock	washer M8 20
D32 Spring washer M8 16
D33 Big washer Ø10*Ø26*2.0 8
D34 Big flat washer Ø6*Ø12*1.0 4
D35 Flat washer M8 8
D36 Screw 19mm 4
D37 Screw 6mm 4
D38 Screw 8mm 4
E01 DC motor		1
E02 Incline motor		1
E03 Square switch		1
E04 Power outlet		1
E05 Overload protector		1
E06 Magnet ring		1
E07 Magnet core		1
E08 Power cable		1
E09 AC wire Length brown		1
E10 AC wire Length brown		2
E11 AC wire Length blue		2
E12 Earthed wire Yellow and green		1
E13 Running board		1
E14 Display		1
E15 Control board		1
E16 Keyboard plate		1
E17 Front keyboard plate		1
E18 Display upper wire		1
E19 Display middle wire		1
E20 Display bottom wire		1
E21 Pulse upper wire		1

E22 Pulse	bottom wire	2
E23 Control	rol panel upper wire		1
E24 Control	rol panel bottom wire		1
E25 Safetyp key upper wire			1
E26 Safetyp key bottom wire			1
E27 Audio signal input wire			1
E28 Magnet sensor		1
E29 Speaker		2
E30 Mp3	connection wire		1
E31 USBmodule		1
E32 USBpower wire		1
E33 Power amplifier		1
E34 Amplifier power wire		1
F01	Filter		1
F02	Inductor		1
F03	AC wire	Length 350 blue	1
F04	Earthed wire	Yellow and green 350mm	1
F05	Screw	12mm	4
J01	Wireless heart rate receiver		1
J02	Heart rate belt		1
J03	HRC connection wire		1
HK	Hardware kit
	User interface complete
