GEBRUIKSAANWIJZING 1303 Envivo

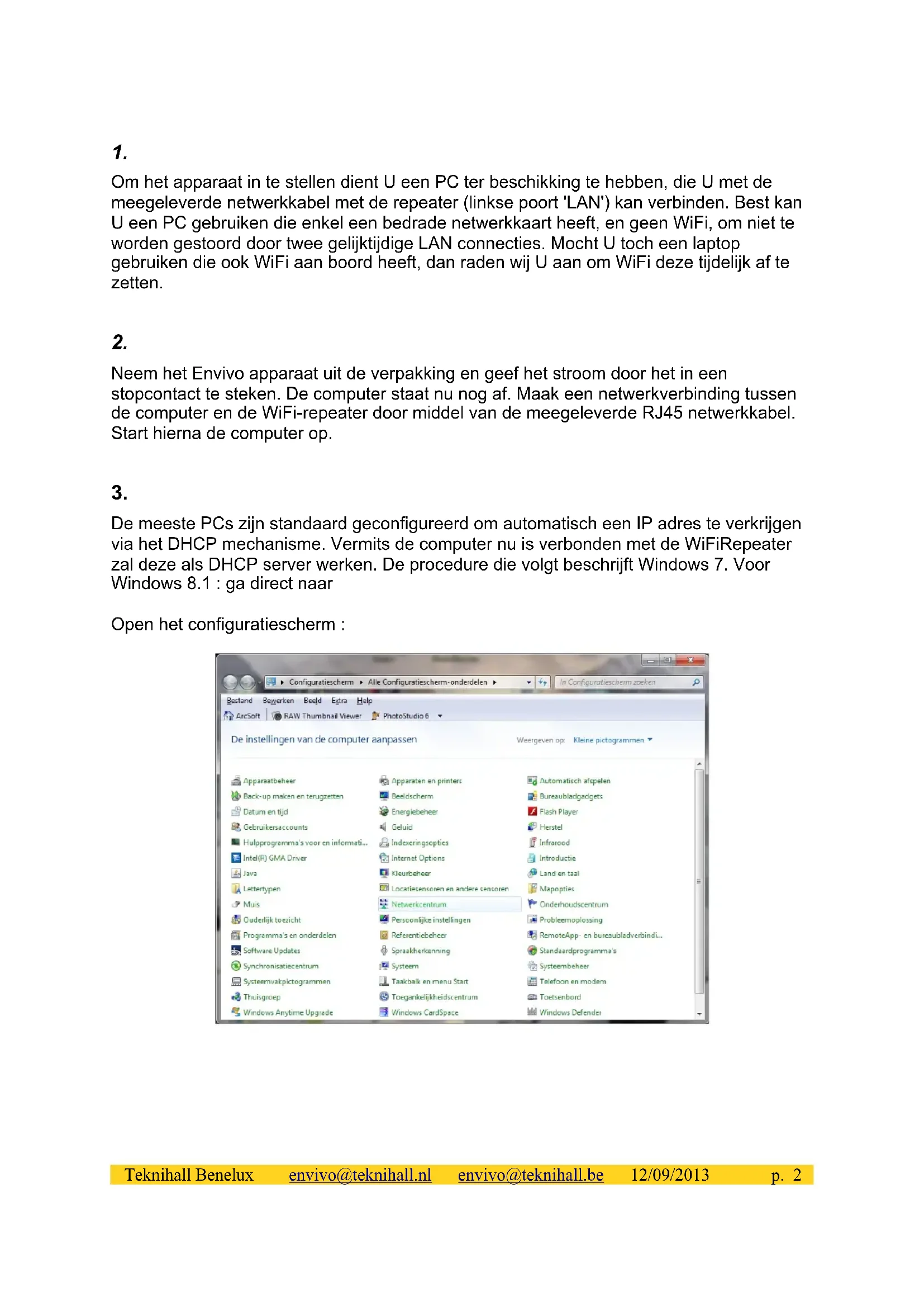

Envivo 1247 – 1249 – 1266 - 1303 WiFi repeater/router Inhoud / Contenu : Beschrijving van de Wizard om het apparaat snel in bedrijf te nemen. (zie p2) Description du 'Magicien' (Wizard) pour mettre l'appareil rapidement en service. (voir p22) Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 11. Om het apparaat in te stellen dient U een PC ter beschikking te hebben, die U met de meegeleverde netwerkkabel met de repeater (linkse poort 'LAN') kan verbinden. Best kan U een PC gebruiken die enkel een bedrade netwerkkaart heeft, en geen WiFi, om niet te worden gestoord door twee gelijktijdige LAN connecties. Mocht U toch een laptop gebruiken die ook WiFi aan boord heeft, dan raden wij U aan om WiFi deze tijdelijk af te zetten.

Neem het Envivo apparaat uit de verpakking en geef het stroom door het in een stopcontact te steken. De computer staat nu nog af. Maak een netwerkverbinding tussen de computer en de WiFi-repeater door middel van de meegeleverde RJ45 netwerkkabel. Start hierna de computer op.

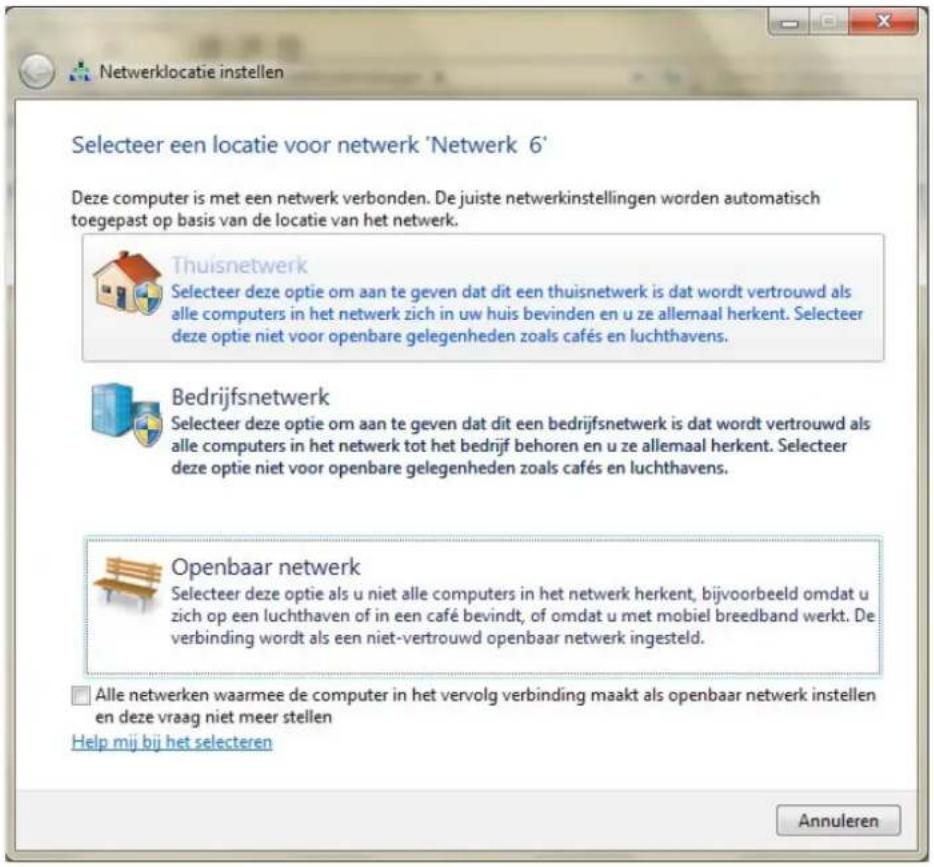

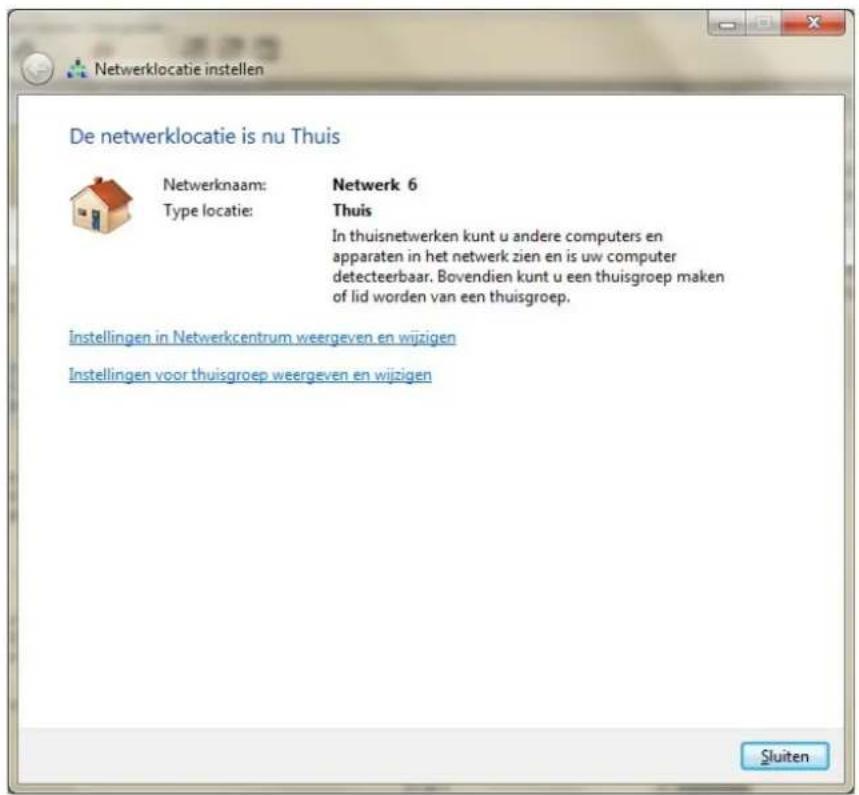

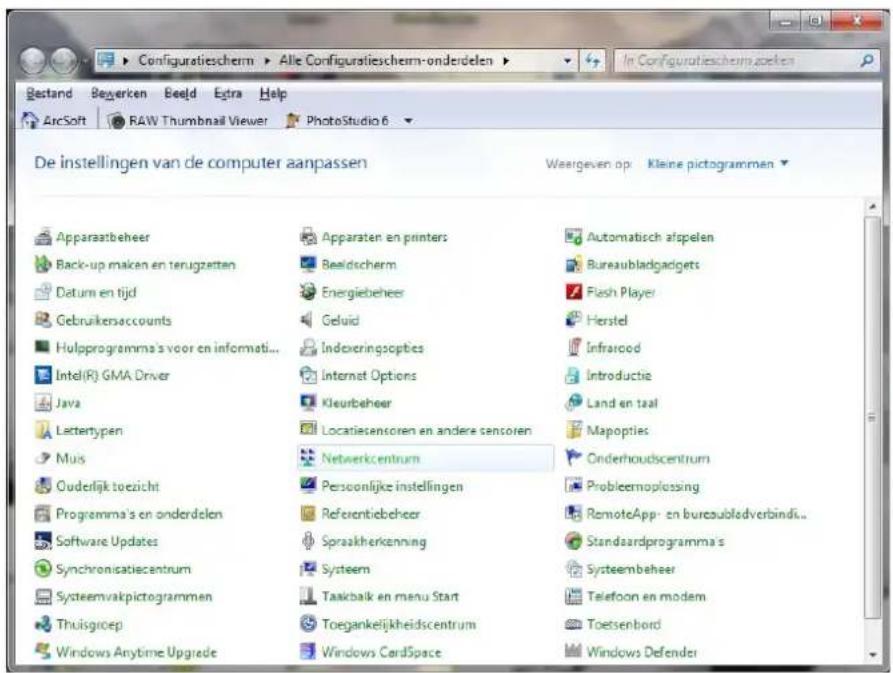

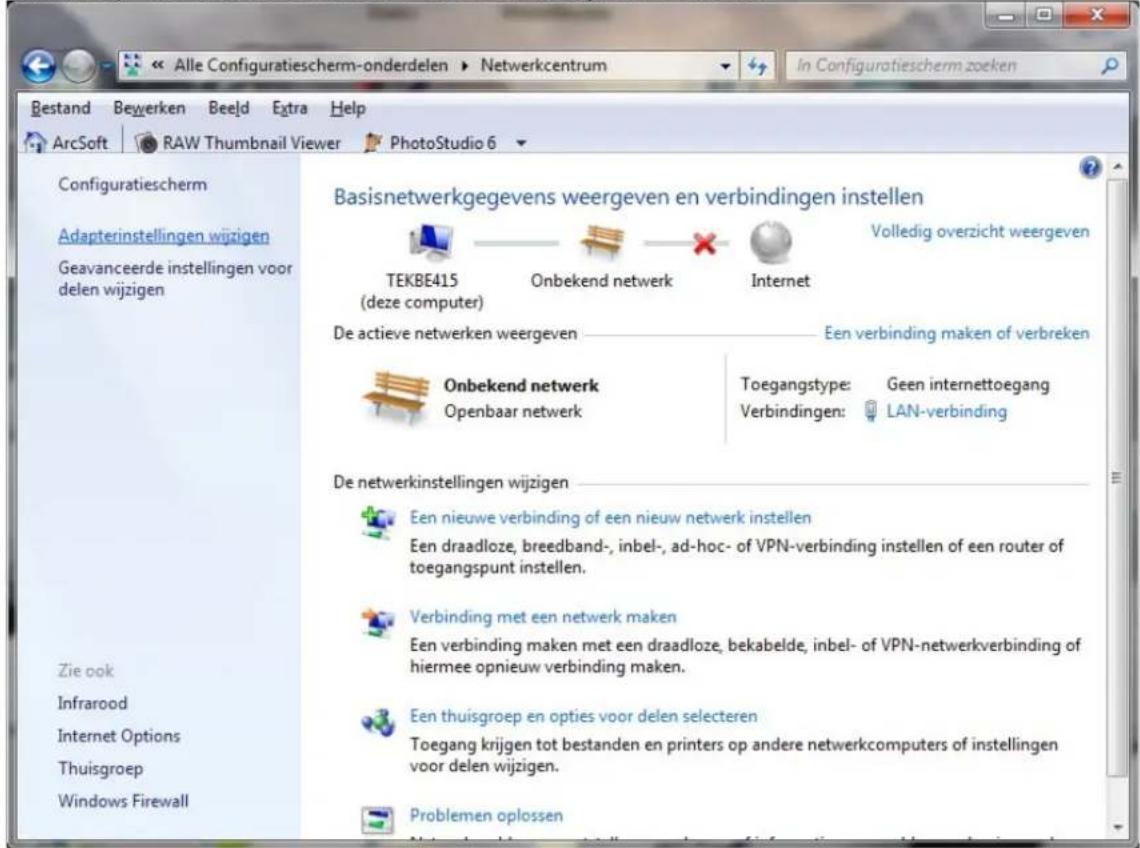

De meeste PCs zijn standaard geconfigureerd om automatisch een IP adres te verkrijgen via het DHCP mechanisme. Vermits de computer nu is verbonden met de WiFiRepeater zal deze als DHCP server werken. De procedure die volgt beschrijft Windows 7. Voor Windows 8.1 : ga direct naar Open het configuratiescherm : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 24. Dubbelklik op 'Netwerkcentrum'. U bekomt volgend scherm : Indien er een oranje driehoekje verschijnt tussen (deze computer) en 'Onbekend netwerk', wacht dan even tot de DHCP server uw computer een IP adres (als 192.168.10.100) heeft gegeven. Het driehoekje zal dan verdwijnen, en volgend scherm wordt getoond : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 3Selecteer 'Thuisnetwerk', om de repeater de nodige instellingen te kunnen geven. Volgend bevestigingsscherm verschijnt (wellicht is het volgnummer van het netwerk bij U verschillend) : Dit venster sluit U terug. Als bovenstaande schermen bij U niet komen, dan is uw Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 4computer mogelijks niet ingesteld om via DHCP een IP adres te bekomen. Ga dan verder met punt 5. Als alles tot hiertoe gelukt is, ga dan verder met punt 8.

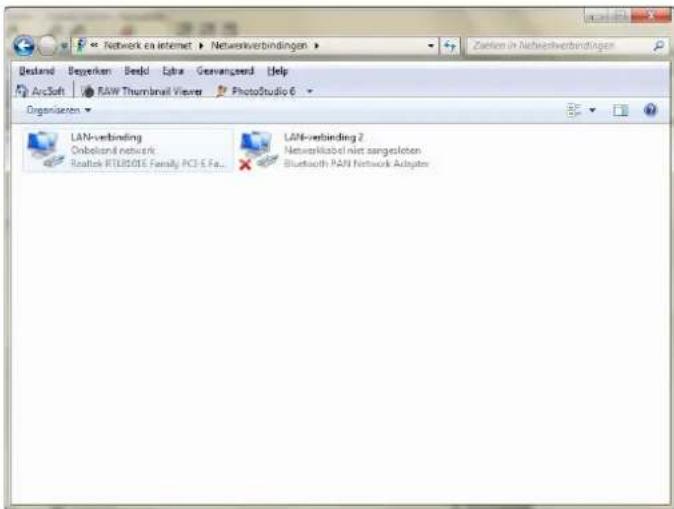

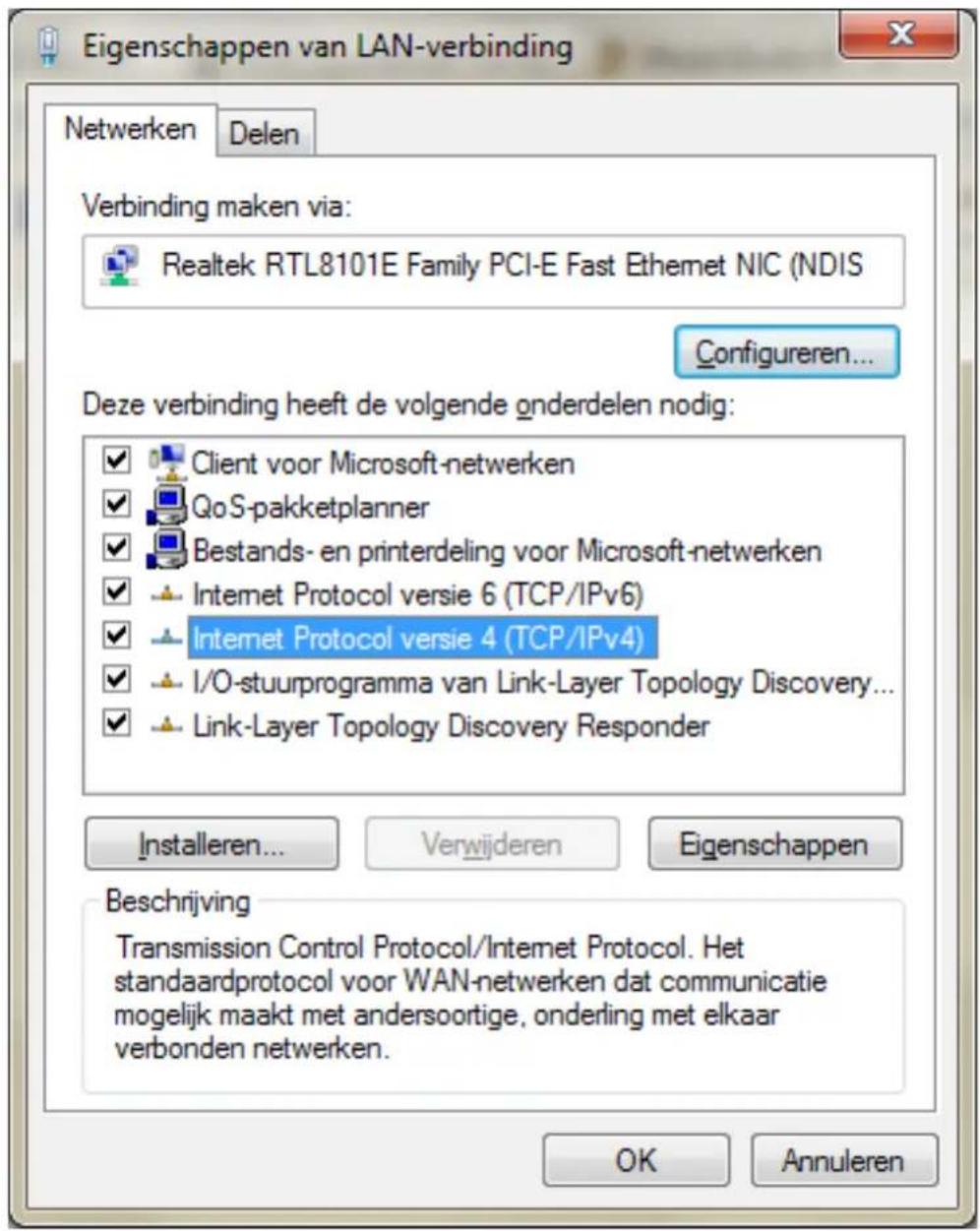

Selecteer in het netwerkcentrum 'Adapterinstellingen wijzigen' : Afhankelijk van de uitrusting van Uw computer kunnen hier meerdere adapters worden getoond. U klikt met de rechtermuisknop op de adapter die nu is verbonden met de WiFiRepeater. U bekomt een contextmenuutje en kiest de onderste optie 'Eigenschappen'. U bekomt nu volgend scherm : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 56. U selecteert met 1 muisklik Internet Protocol versie 4(TCP/IPv4) : U klikt nu op de knop 'Eigenschappen'. Het volgende scherm verschijnt :

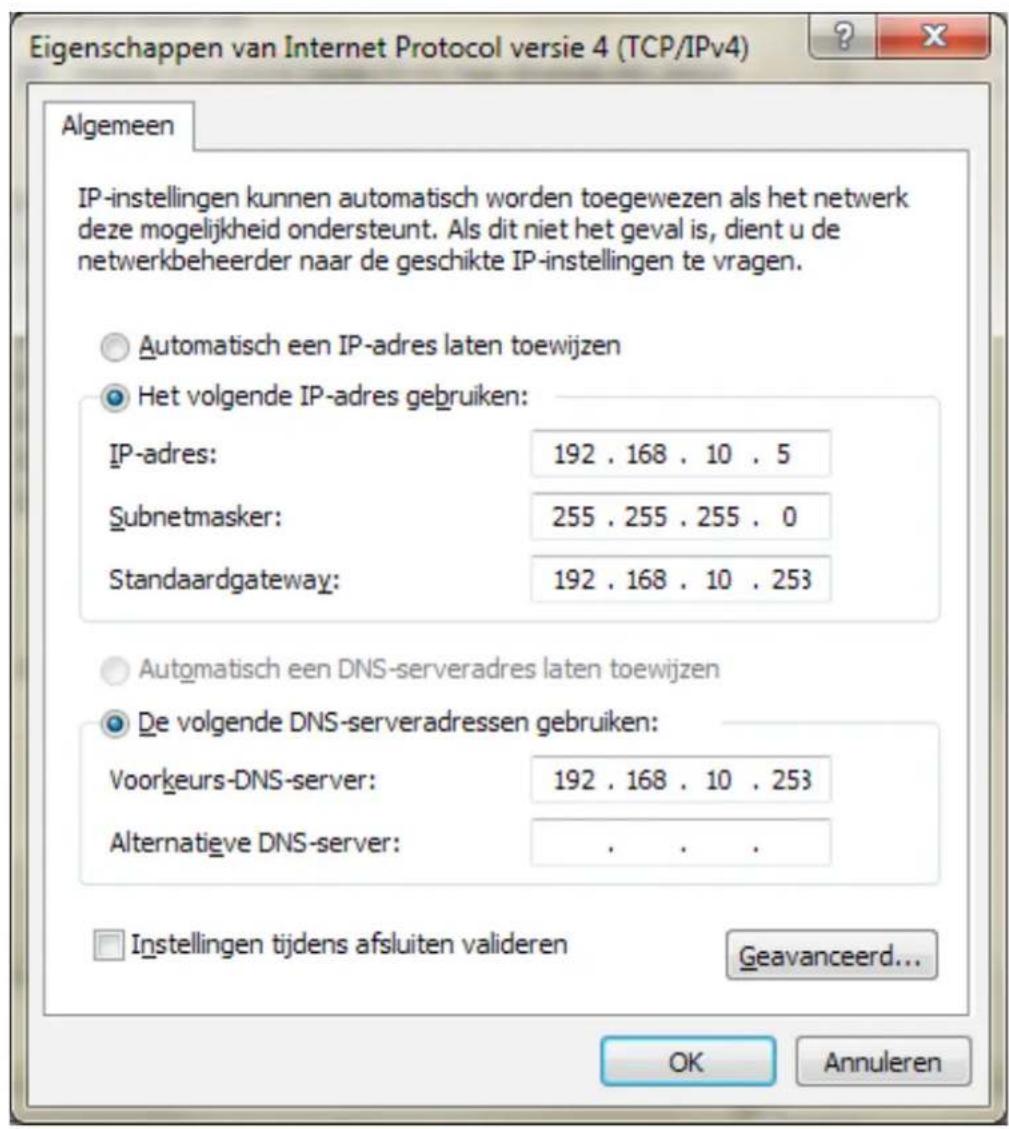

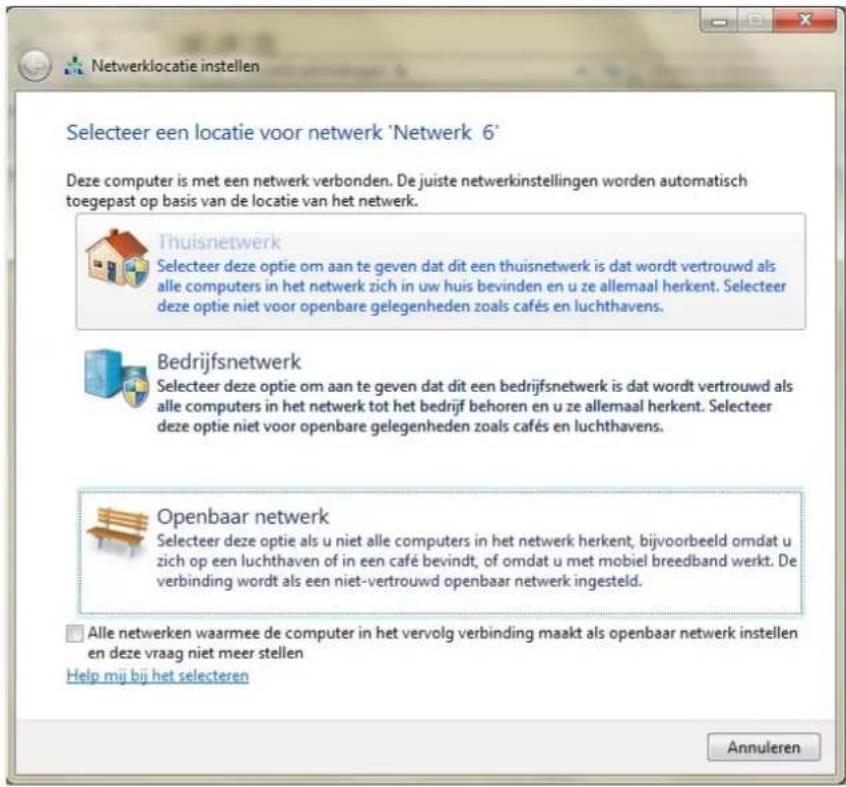

Noteer vooraf minutieus de instellingen die dit scherm nu toont om deze naderhand te kunnen terugzetten. Als de instelprocedure van de repeater is afgelopen, dient U in elk geval de oorspronkelijke toestand te herstellen. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 6U wijzigt de instellingen van dit scherm als boven, teneinde de setuppagina van de WiFiRepeater te kunnen bereiken : Let erop om de cijfers en de keuzerondjes exact zo over te nemen als in de afbeelding. Druk op de 'OK' knop. Er verschijnt nu volgend scherm : (netwerk 6 zal bij u hoogstwaarschijnlijk een ander nummer hebben) Nadien verschijnt een scherm waarin u dient aan te geven met welk soort netwerk u connecteert : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 7U kiest voor 'Thuisnetwerk'. Er verschijnt volgend scherm ter bevestiging : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 8Ga nu verder met punt 10 (8 en 9 zijn Windows 8.1 instellingen)

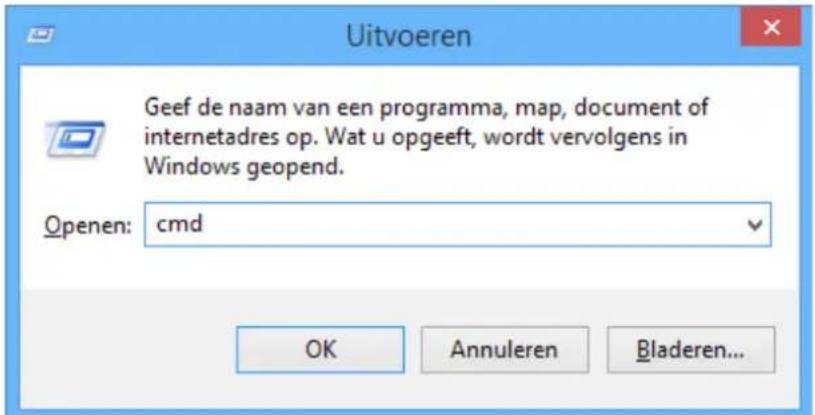

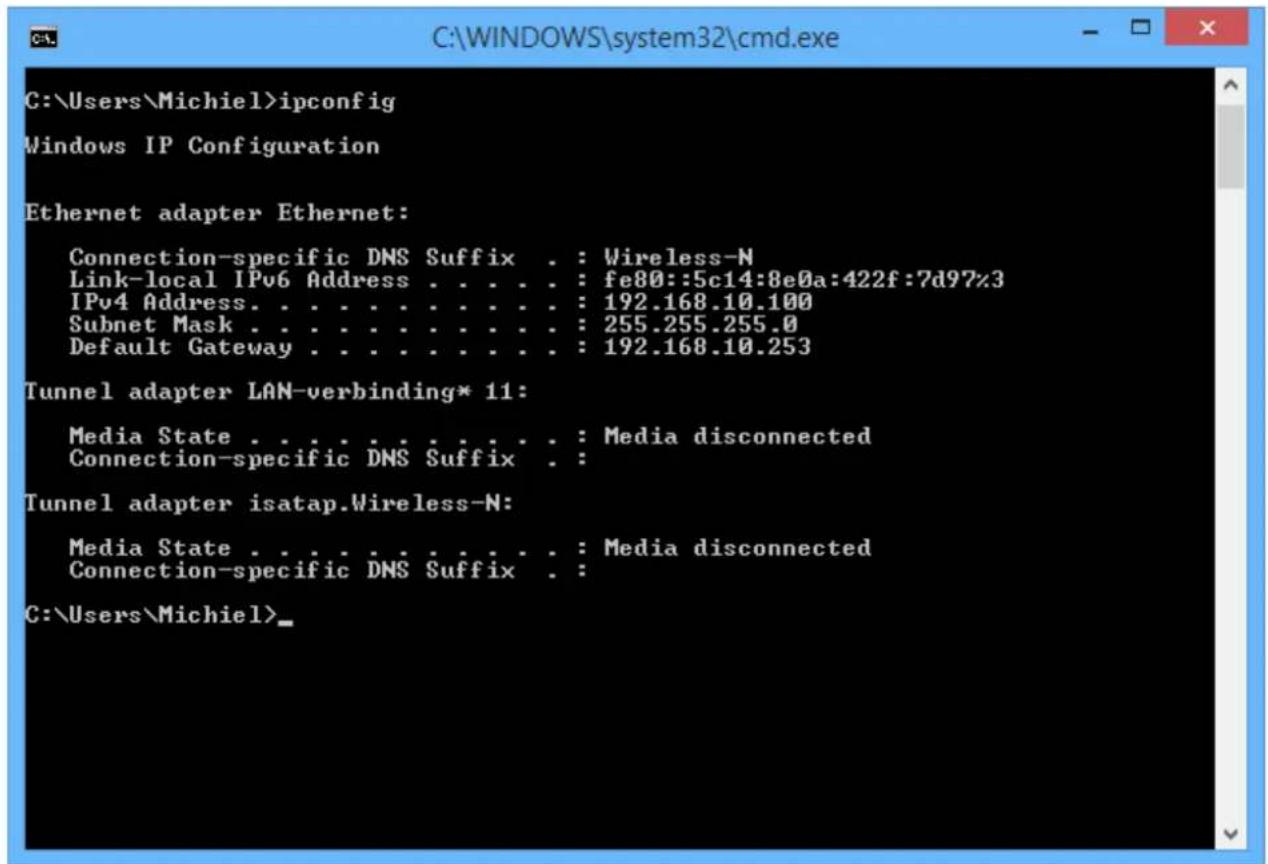

Bij Windows 8.1 zitten de instellingen meer verborgen. Vermits de meeste PCs die thuis worden opgesteld geconfigureerd zijn om automatisch een IP adres te worden toegewezen, zullen we eerst controleren, of de repeater aan de PC een adres heeft toegekend. We openen daartoe een command venster. Druk Start + 'R' (Windows starttoets links onder op het toetsenbord, tesamen met de toets R). Er verschijnt dan volgend invulschermpje : Vul in het invulvak 'cmd' in (zie boven) en druk <OK>. Er opent zich nu een commandvenster. Tik in het commandvenster 'ipconfig' gevolgd door <Enter>. Je krijgt nu een resultaat dat lijkt op de volgende afbeelding : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 9Het venster somt de parameters op van jouw netwerkinstellingen. Bij de Ethernet adapter lezen we het IPv4 adres 192.168.10.100. Dit is het adres dat de WiFirepeater aan de PC heeft gegeven. We lezen ook de default gateway af als 192.168.10.253. Dit is het adres van de WiFi-Repeater. De connectie met de WiFi repeater is dus geslaagd, en we kunnen verdergaan met punt 10. Mochten de adressen 192.168.10.100 en 192.168.10.253 niet te zien zijn in dit scherm, dan kan dit erop wijzen dat a) de DHCP server in de WiFi-repeater niet meer actief is, doordat u reeds eerder een setup heeft doorlopen. U dient dan de repeater te resetten door een 10-tal seconden op de reset toets te drukken, terwijl het toestel onder stroom staat. b) u ongeduldig was, en de WiFi-repeater niet volledig was opgestart na het leggen van de netwerkkabelverbinding. Wacht een 2-tal minuten, en voer het commando ipconfig opnieuw uit. c) uw PC een vast statisch adres heeft. Is dit het geval, dan gaat u verder met punt 9.

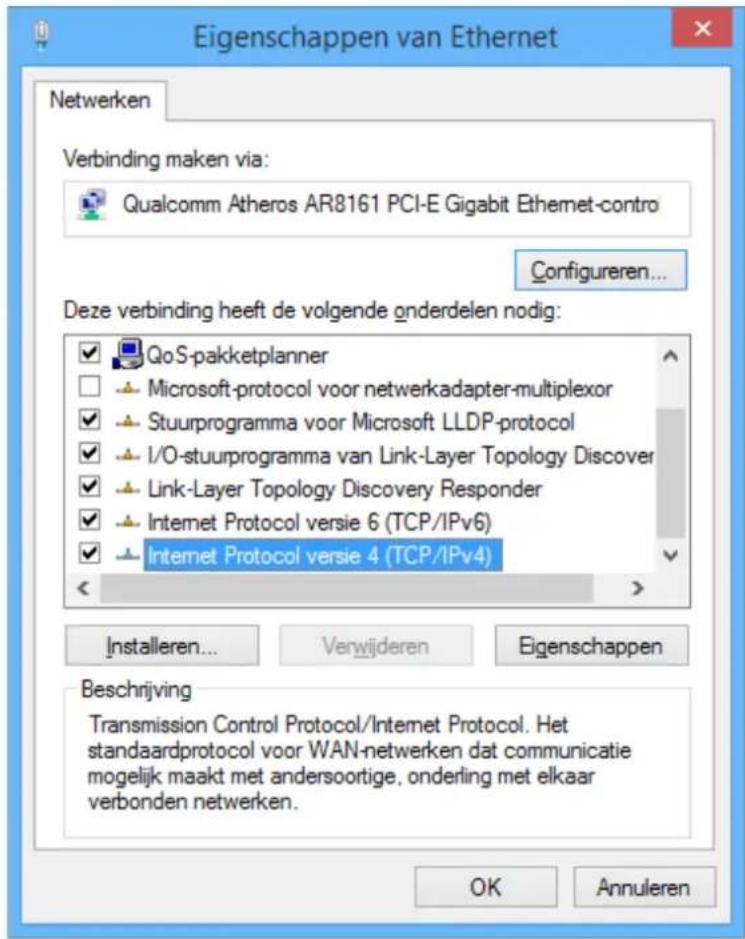

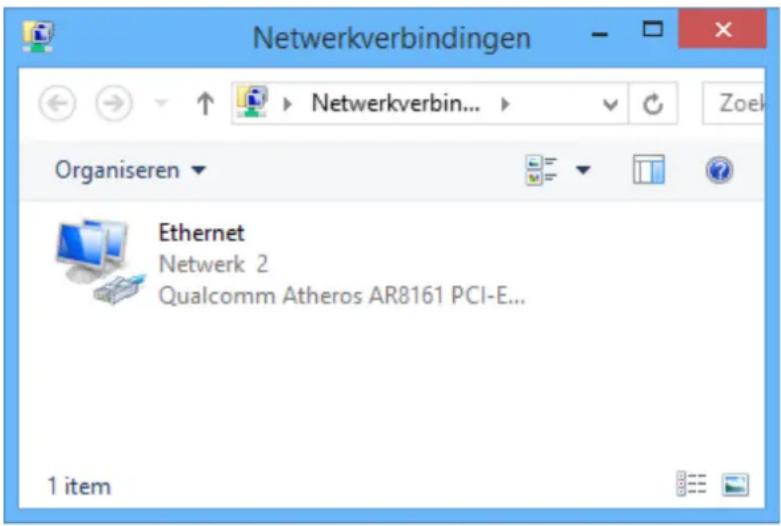

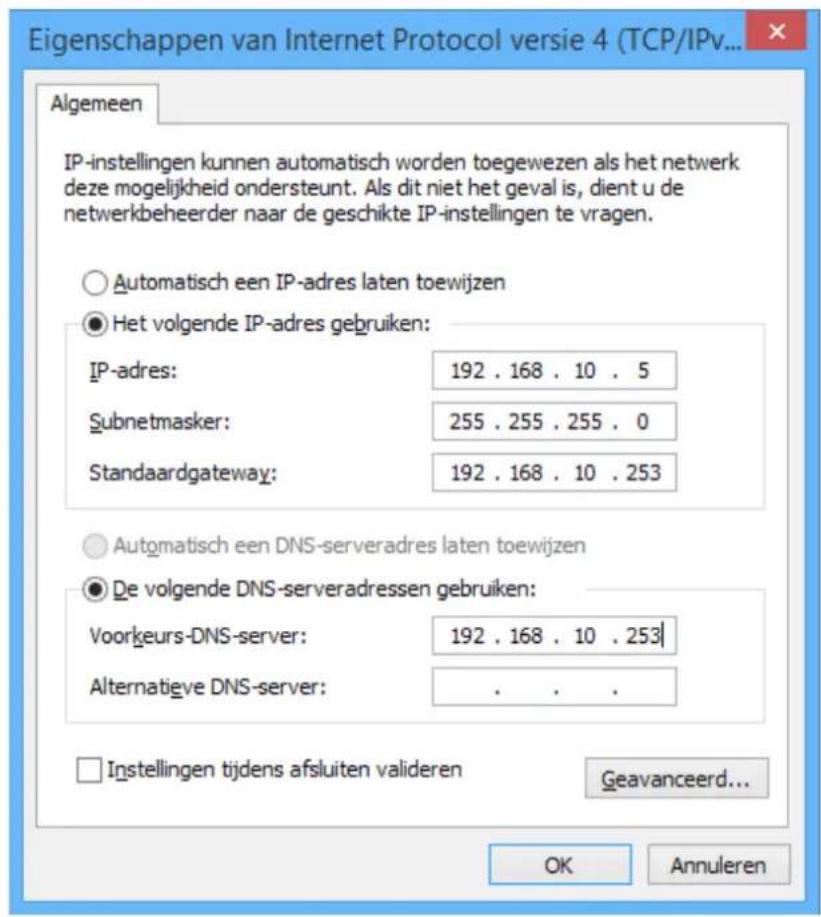

U gaat naar de desktop (dus niet het app-scherm met de gekleurde vlakken), en klikt rechts op de Windows knop links onder. U krijgt dan een contextmenu te zien, en kiest hierin 'netwerkverbindingen'. U krijgt dan volgend scherm : De naam van de hardware zal waarschijnlijk op jouw computer anders zijn. Belangrijk is, dat het de Ethernet verbinding is. Klik opnieuw rechts op deze verbinding, en kies 'Eigenschappen'. Je krijgt dan volgend scherm : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 10Je selecteert 'Internet Protocol versie 4 (TCP/IPv4)', en druk op 'Eigenschappen'. Je bekomt dan volgend scherm : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 11Vul het scherm met gegevens, zoals hierboven is afgebeeld, nadat u nauwgezet de begintoestand heeft genoteerd. Na de setup-procedure moet u namelijk de oorspronkelijke toestand van dit scherm herstellen. Druk op 'OK' om de wijzigingen te bevestigen. U kan nu verdergaan met punt 10

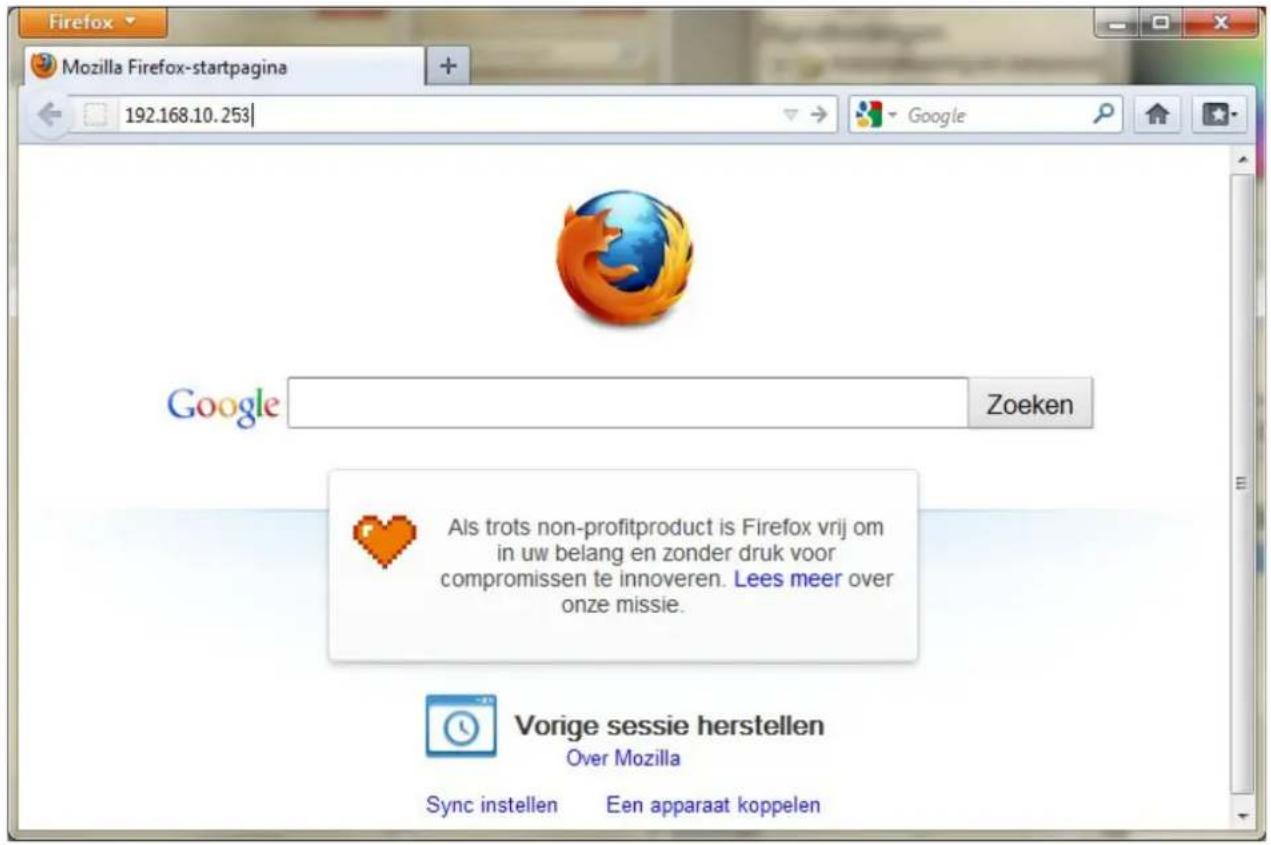

De PC kan nu contact maken met de WiFiRepeater via het HTTP protocol. Hiertoe opent U een internet browser (Internet Explorer, Firefox, Safari ...), en tikt U in de adresbalk volgend adres in : 192.168.10.253. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 12Dit is het web-adres van de WiFi repeater (via de ingebouwde webserver).

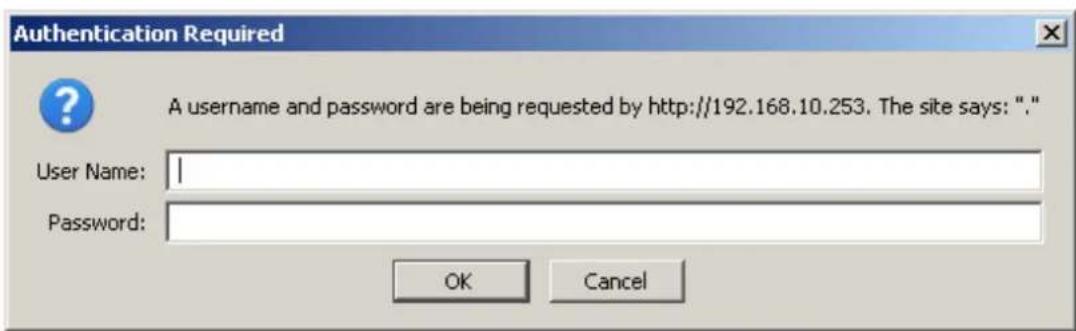

De repeater zal U antwoorden met een inlogscherm. Standaard is de inlognaam “admin”, evenals het paswoord (let U op : kleine letters; deze ingave is hoofdlettergevoelig)

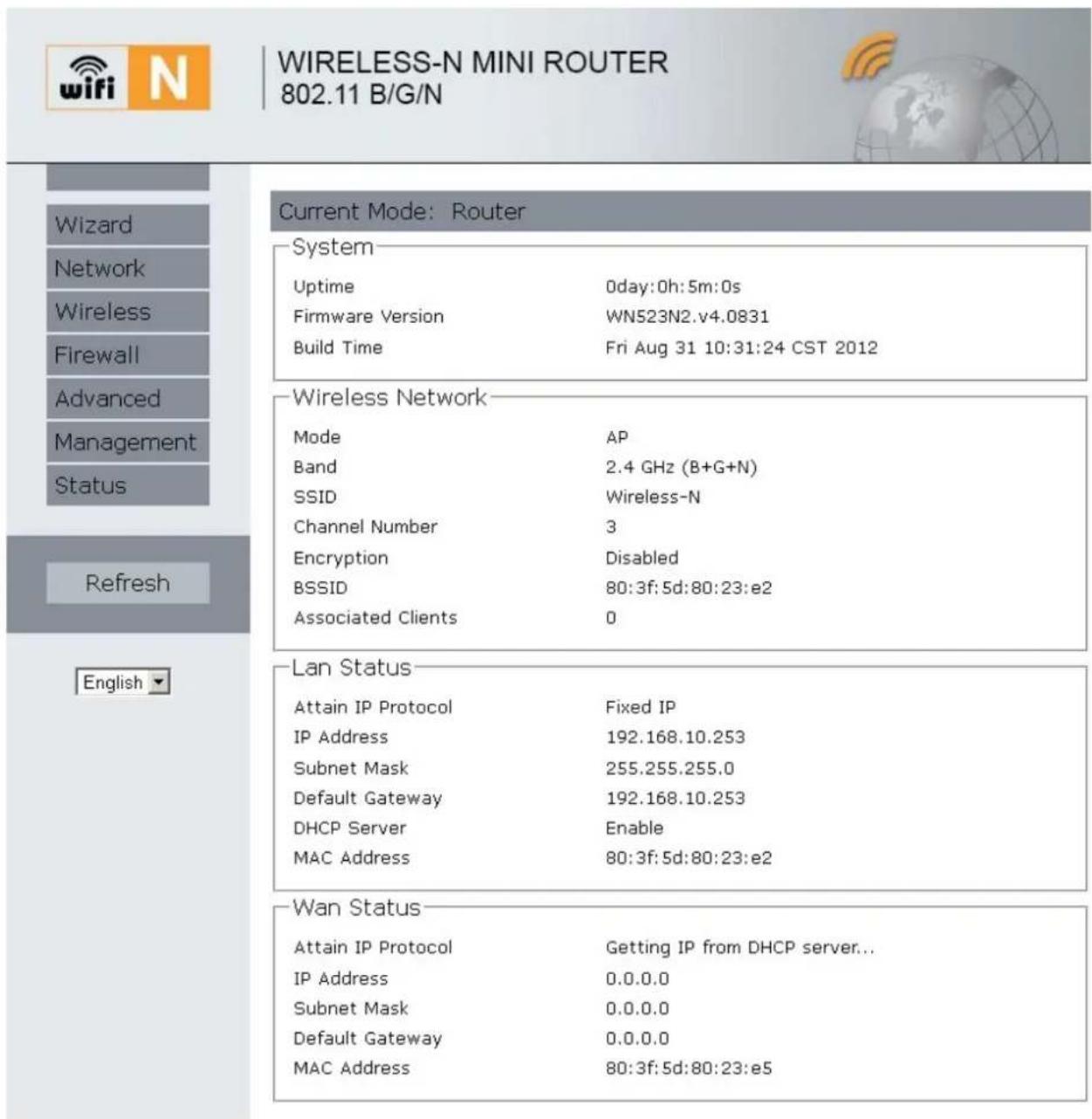

Nadien wordt de home-pagina van de WiFi-repeater weergegeven. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 13U dient nu in te geven welk Access Point door de repeater dient te worden versterkt.

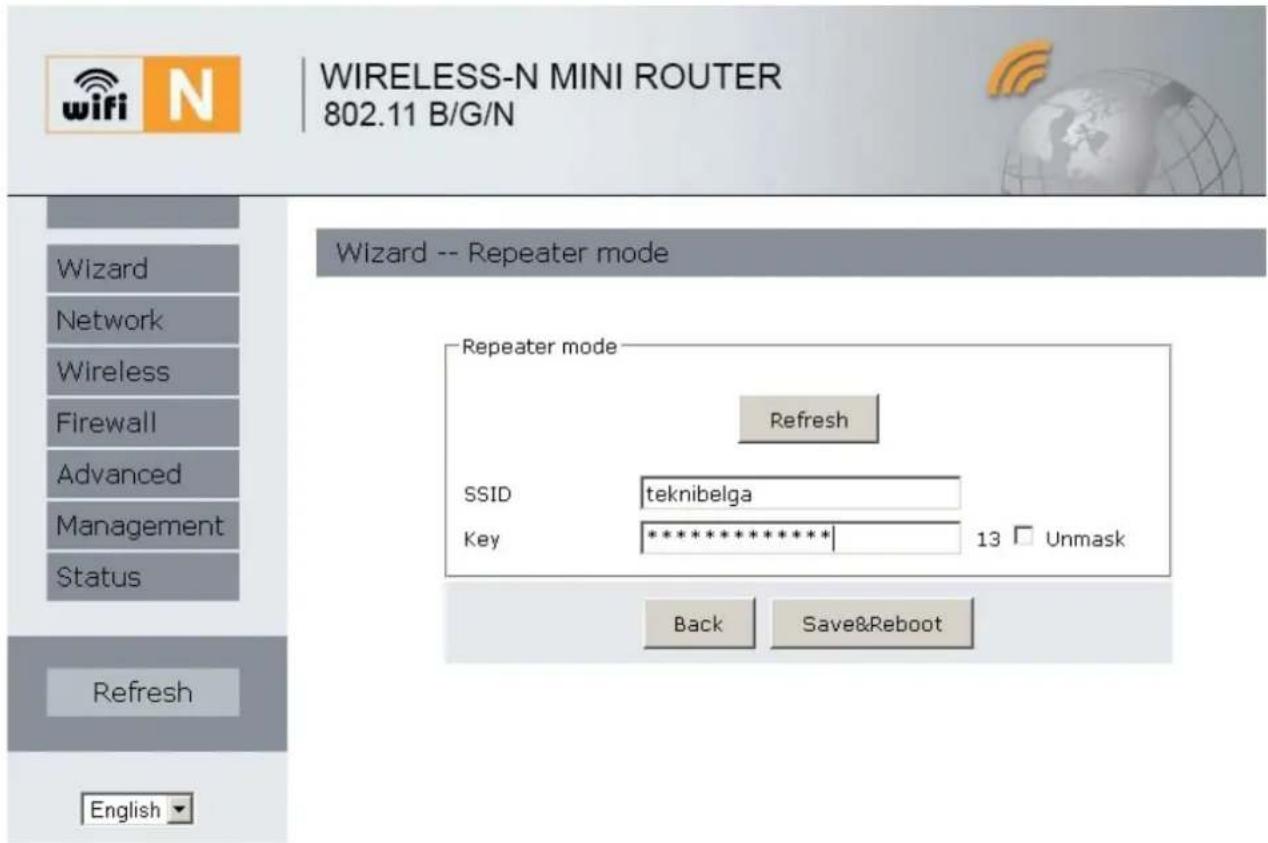

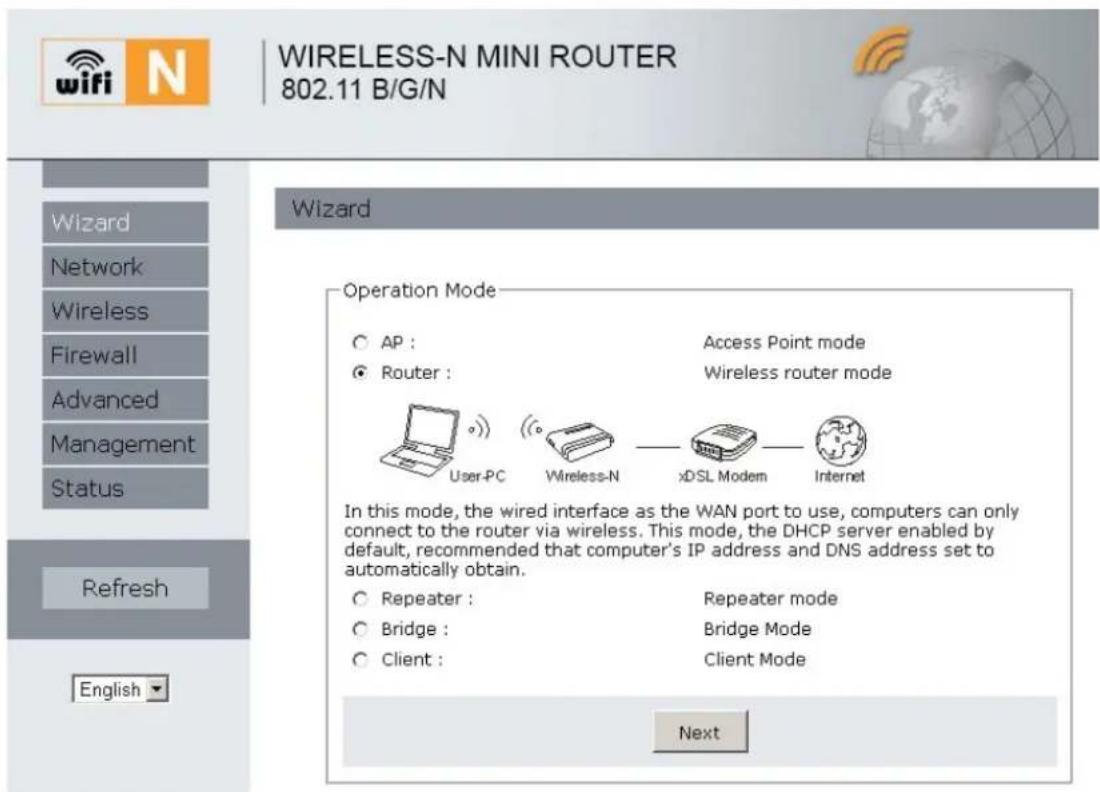

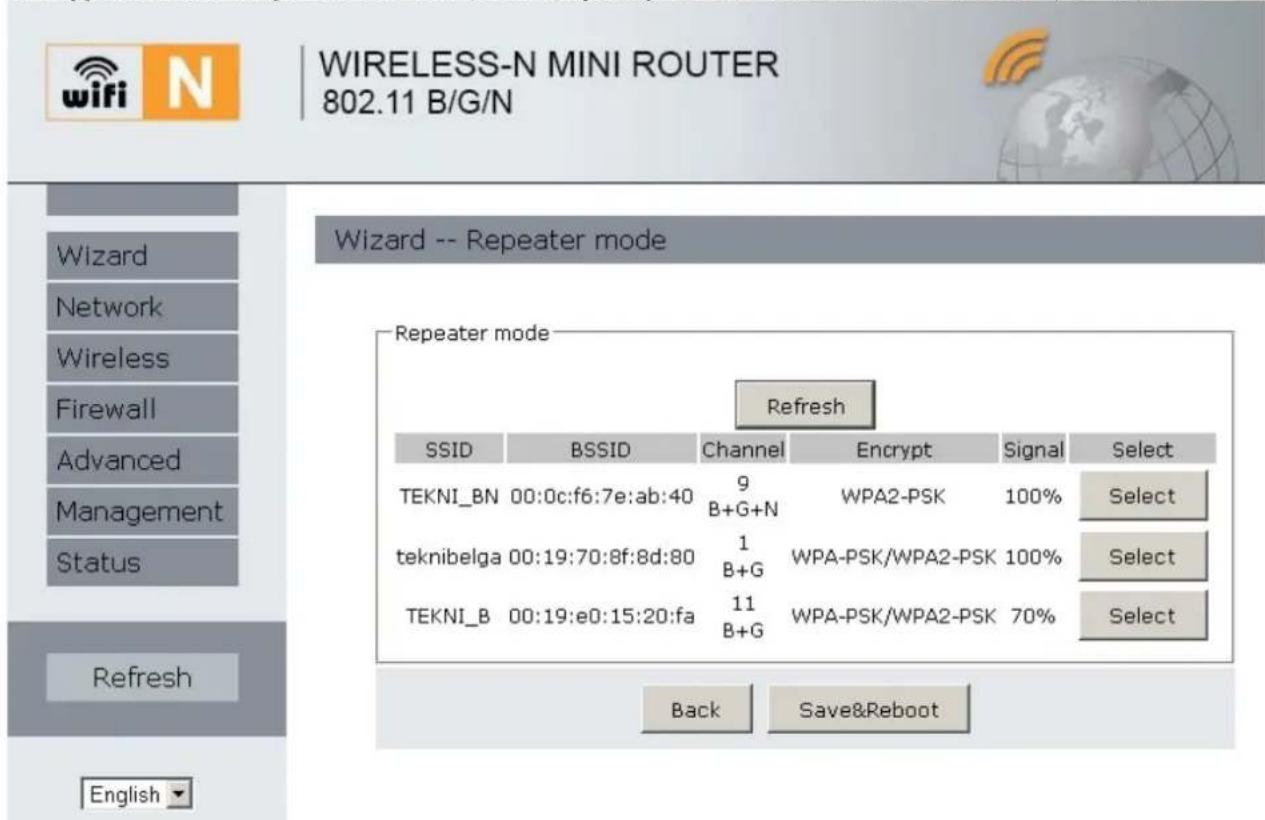

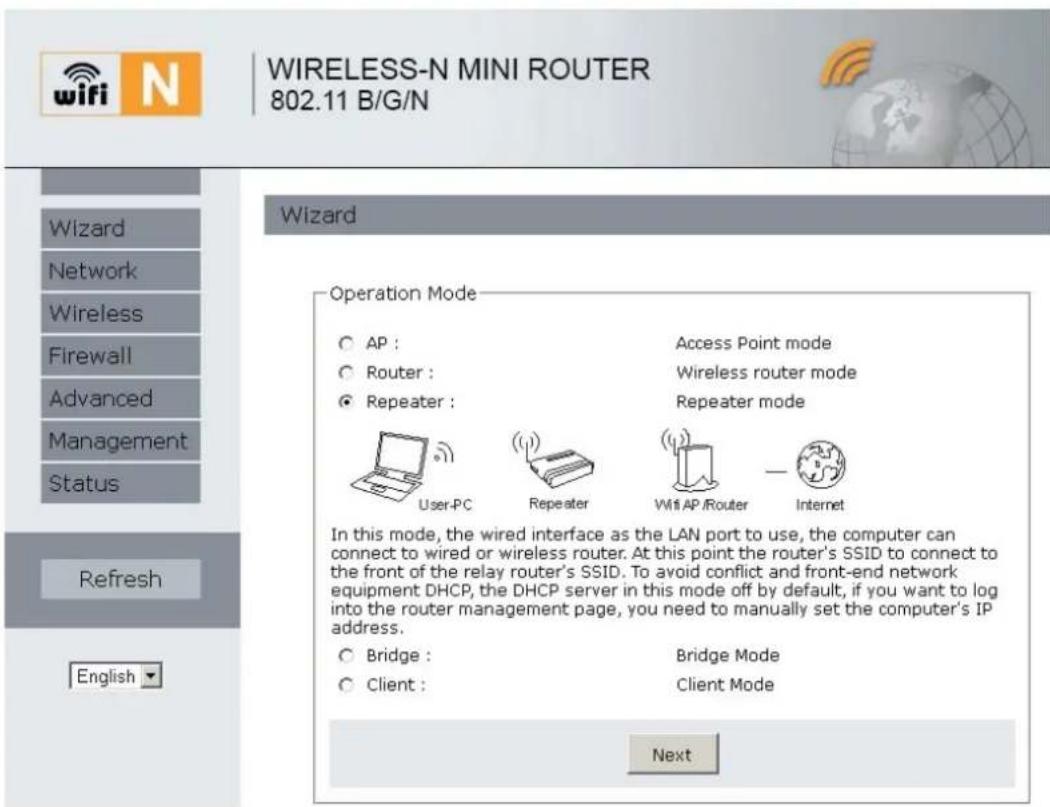

In het menu aan de linkerzijde kiest U daartoe 'Setup Wizard'. Volgende pagina wordt getoond : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 14Standaard staat het keuzerondje op 'Router', U verzet dit naar 'Repeater'. U drukt op 'Next'. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 1514. U krijgt dan het volgende te zien (een oplijsting van de beschikbare access points) : U kiest het access point dat U wil versterken. Indien het access point dat U wil versterken, niet wordt opgelijst, dan kan dit verschillende oorzaken hebben : a) u bevindt zich buiten het zendbereik van het access point : u dient zich te verplaatsen, zodat u zich in de onmiddellijke nabijheid van het access point bevindt. b) het access point is ingesteld om de SSID (Service Set Identifier) niet uit te zenden, omwille van een grotere beveiliging. U dient dan eerst de instelling 'SSID Broadcast' te wijzigen van het access point (zie de gebruiksaanwijzing van het access point, of de router met ingebouwd access point). Eventueel kan U een aantal maal op de 'Refresh' knop drukken indien niet alle stations worden opgelijst. Druk op één van de 'Select' knoppen.. U komt dan in de volgende pagina, waar U de credentials van het access point dient in te geven. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 1615. De versleuteling en het paswoord van de het originele AP worden automatisch overgenomen, tenzij U dit nadien manueel verandert. Het getal naast de Key tekstbox geeft het aantal ingebrachte karakters weer. Eventueel kan U het Unmask hokje aanvinken. Het paswoord wordt dan met echte letters weergegeven in plaats van met sterretjes. Dit paswoord is hoofdlettergevoelig : zorg dus voor een nauwkeurige ingave.

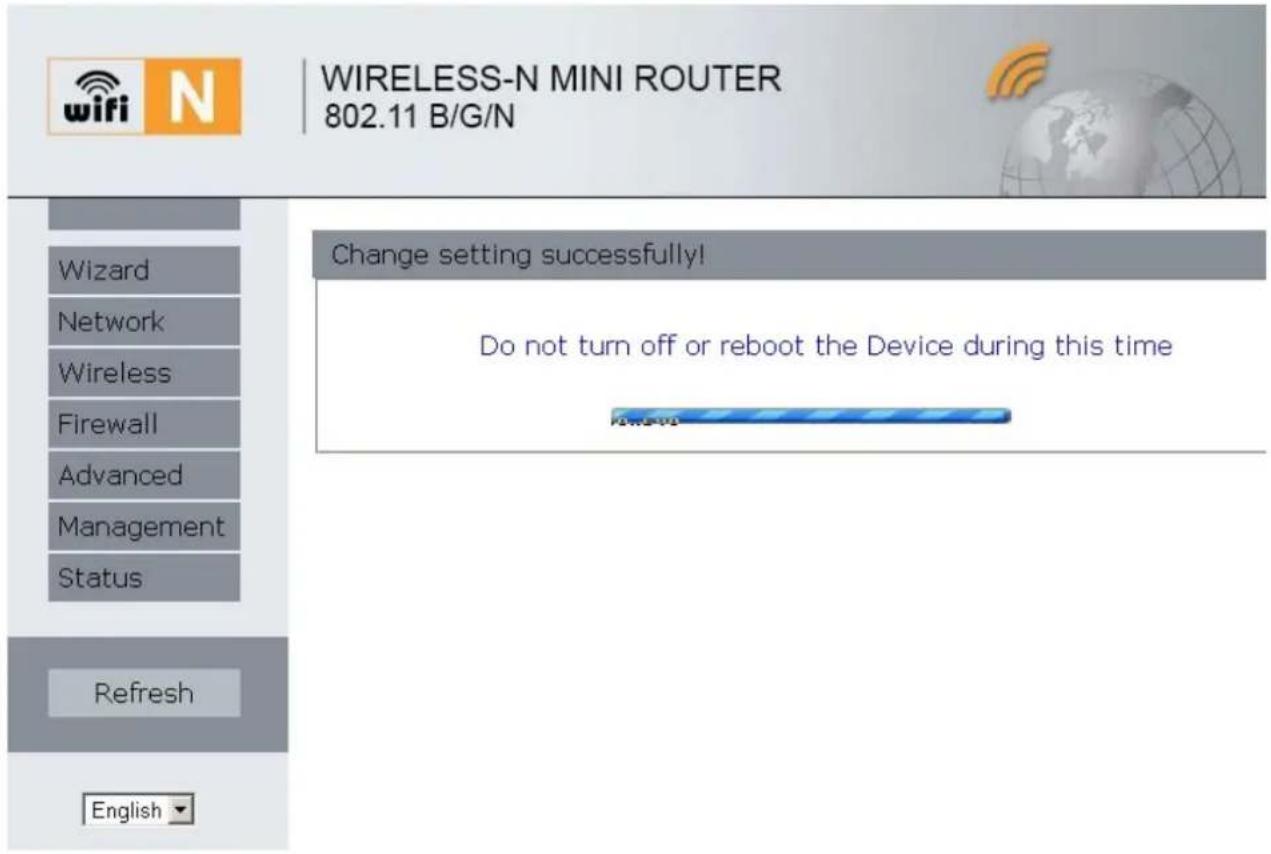

Druk nadien op de knop 'Save & Reboot'. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 17De repeater start nu opnieuw, en zal trachten op zijn beurt aan te loggen op het access point van het netwerk. Mocht, nadat de repeater helemaal is opgestart, het status-scherm niet opnieuw zichtbaar worden, druk dan even op de 'refresh' knop van de internet- browser.

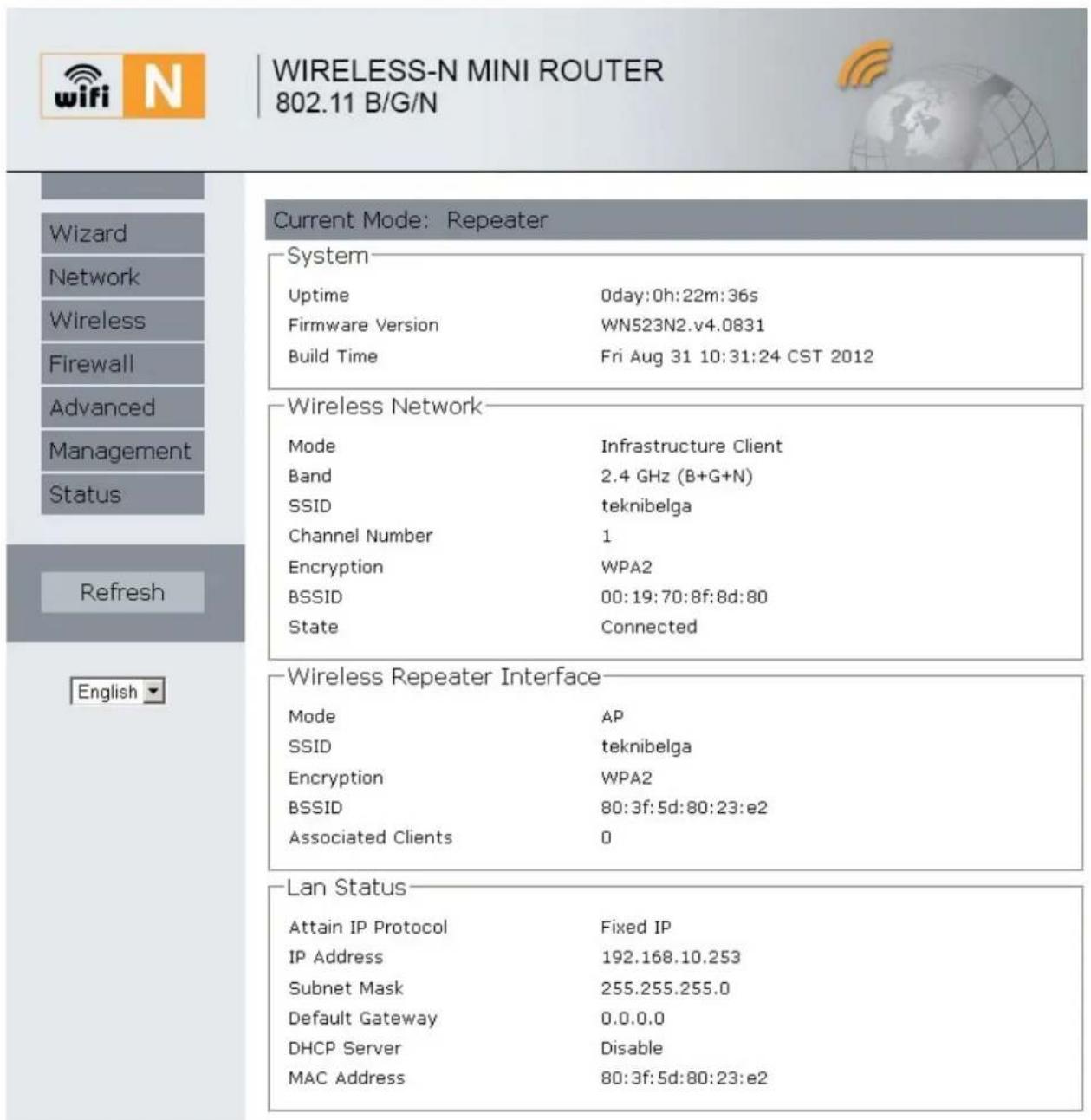

U krijgt dan een gelijkaardig scherm te zien als hetgeen hieronder is afgebeeld : Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 18Onder 'Wireless Network' – State leest U Connected : dit betekent dat de repeater succesvol is aangelogd op het access point. Mocht hier Disabled staan, dan betekent dit dat het aanloggen is mislukt. Lees dan verder onder nummer 17.

Haal de netwerkkabel tussen de repeater en de configuratiecomputer weg. Indien de parameters van de netwerkkaart van de computer zijn gewijzigd, dienen de originele instellingen te worden teruggezet. De repeater is nu klaar voor gebruik. De SSID van de repeater is dezelfde als van het access point, ook het paswoord is hetzelfde, zodat de repeater zich geheel transparant gedraagt : een apparaat zal automatisch inloggen op het toestel dat op die plaats de grootste veldsterkte heeft. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 1919. De oorzaak voor het mislukken van de verbinding kan in het volgende te zoeken zijn : a) U heeft het paswoord niet correct ingegeven. Open in de menustructuur links dan Wireless – Security. U kan dan opnieuw het paswoord ingeven. Nadien dient u op de knop 'Save and reboot' te drukken. b) Uw access point is zo geconfigureerd dat het slechts aanlog-aanvragen honoreert van vooraf bekende toestellen. Deze toestellen worden herkend aan hun MAC adres (dit is een wereldwijd unieke sleutel, waarmee elk netwerktoestel is voorzien). U kan het MAC adres van de repeater aflezen in het status-scherm helemaal onderaan, onder 'TCP/IP Configuration' MAC Address. U dient dit adres dan toe te voegen aan de lijst van toegestane toestellen in de setup van het access point. Raadpleeg hiervoor de handleiding van uw access point. Als de setup geslaagd is, vergeet dan niet de netwerkinstellingen op de setup PC terug te zetten zoals deze voorheen waren; zoniet kan deze niet meer op het aanwezige netwerk naar behoren functioneren.

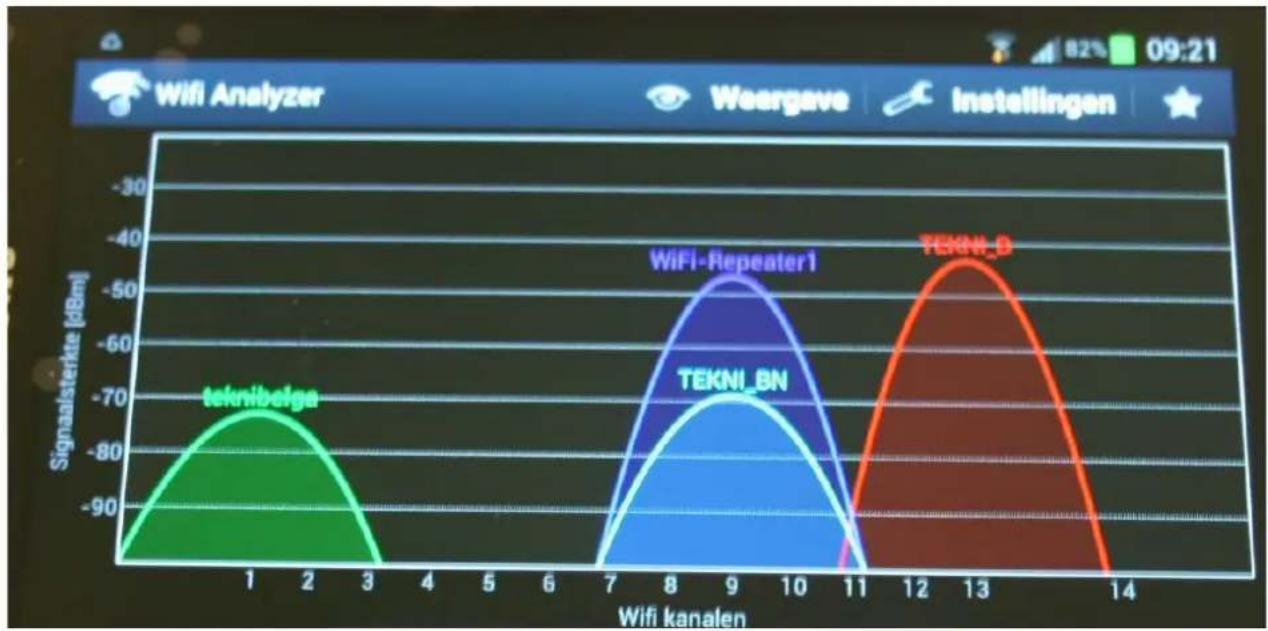

Wenst U te weten welke access points in uw omgeving in de lucht zijn, en welke zend/ontvangstfrequenties ze gebruiken, dan kan u hiervoor een software programma gebruiken om dit grafisch voor te stellen. Een bekend programma voor het PC platform is inSSIDer, dat in zijn eenvoudigste vorm gratis kan worden gebruikt, en van internet kan worden gedownload. Ook voor het Android platform is er o.a. Wifi Analyzer, dat in zijn eenvoudigste vorm eveneens gratis te gebruiken is. Hieronder ziet U het resultaat van bovenstaande installatie grafisch voorgesteld in dit laatste programma. Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 20We zien hier duidelijk dat WiFi-Repeater1 het signaal van TEKNI_BN op hetzelfde kanaal 9 versterkt. De hoogte van de grafiek is namelijk een maat voor de op die plaats aanwezige veldsterkte. Voor trouble-shooting zijn dergelijke programma's een bijna onmisbare hulp. Na de Wizard setup zal U twee toestellen met dezelfde SSID naam zien, die op hetzelfde kanaal opereren, maar met onderscheiden verldsterkte (dus niet zoals in de afbeelding, waar het access point en de repeater een andere naam hebben gekregen. Indien gewenst, kan U dit met de menu-opties van de webserver van de repeater wijzigen. We raden dit alleen aan als U bekend bent met deze instellingen) Teknihall Benelux envivo@teknihall.nl envivo@teknihall.be 12/09/2013 p. 211. Pour mettre l'appareil en service, vous avez besoin d'un ordinateur, qui doit être relié avec le répéteur au moyen du câble réseau RJ45 qui est inclus dans l'emballage (connecteur RJ45 qui est marqué LAN). On vous conseille d'utiliser préférablement un ordinateur qui n'est pas équipé de WiFi, pour ne pas compliquer la configuration. Si vous utilsez un ordinateur portable, qui est équipé de WiFi, on vous conseille de l'éteindre temporairement.
