GEBRUIKSAANWIJZING HK 425100 400V Airpress

Lees deze handleiding voor ingebruikname aandachtig door.

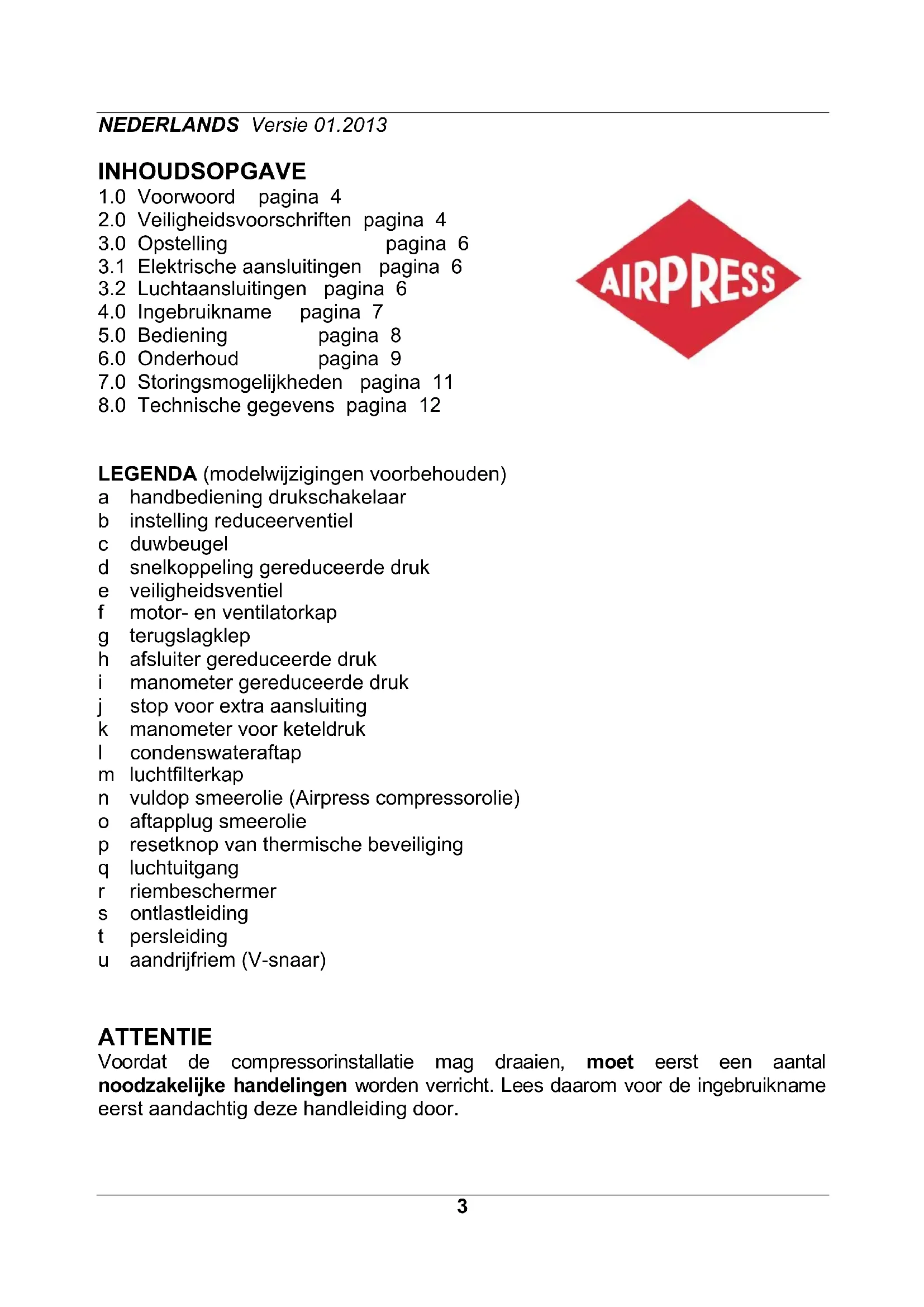

1.0 Voorwoord webpage 4
2.0 Veiligheidsvoorschriften pagina 4
3.0 Opstelling
pagina 6
3.1 Elektrische aansluitingen pagina 6
3.2 Luchtaansluitingen pagina 6
4.0 Ingebruikname pagina 7
5.0 Bediening pagina 8
6.0 Onderhoud pagina 9
7.0 Storingsmogelijkheden pagina 11
8.0 Technische gegevens pagina 12

LEGENDA (modelwijzigingen voorbehonden)

a handbediening drukschakelaar
b instelling reduceerventiel
c duwbeugel
d snelkoppeling gereduceerde druk
e veiligheidsventiel
f motor- en ventilatorkap
g terugslagklep
h afsluiter gereduceerde druk
i manometer gereduceerde druk
stop voor extra aansluiting
k manometer voor keteldruk
condenswateraftap
m luchtfilterkap
n vuldop smeerolie (Airpress compressorolie)
o aftapplug smeerolie
p resetknop van thermische beveiliging
q luchtuitgang
riembeschermer
s ontlastleiding
t persleiding
u aandrijfrem (V-snaar)

ATTENTIE

Voordat de compressorinstallatie mag draaien,要去 eerst een aantaloodzakelijk handelingen worden verricht. Lees waarom voor de ingebruiknameeerst aandachtig deze handleiding door.

1.0 VOORWOORD

Met de aankoop van uw AIRPRESS compressorinstallatie bent u eigenaar geworden van een compressorinstallatie met een hoog prestatie- en betrouwbaarheidsniveau. Bij correct gebruik en goed onderhoud za de machine dit vele jaren können handhaven.

In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees het aandachtig door en bewaar het als vraagbaak bij uw compressor.

De compressor is geschikt voor aanvoer van perslucht. De gecomprimeerde lucht is Niet geschikt om in te ademen en mag Niet in direct contact komen met levensmiddelen. De machine mag alleen worden gezruikt voor het doel waarvoor hij is ontworpen en bedoeld; alle andere toepassingen zijn nicht juist. De fabrikant is Niet verantwoordelijk voor enige schade aan Personen en zaken,veroorzaakt door onzorgvuldigheid of het Niet opvolgen van de aangegeven voorschriften tijdens de werkking van de machine of onderhoudswerkzaamheden.

Deze machine is nicht geschickt om buiten te worden opgesteld.

2.0 VEILIGHEIDSVOORSCHRIFTEN

Attentie: lees onderstaande verilgheidsvoorschriften voor ingebruikname aandachtig door.

• Let erop dat anderen, die de compressor gebruiken, denen handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen.
• Het apparaat mag alleen door volwassen Personen worden bediend.
• Houd kinderen en bezoekersuit de buurt van de compressor tijdens gebruik.
• Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht Niet om kleding schoon te makeen.
• Perslucht is nicht geschickt om in te ademen.
• Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draagijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek langhaar met een haarnet om te voorkomen dat hethaar in de machine vastkomt te zitten.
• Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving en stel de machine Niet bloot aan regen.
• Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter verminderin van trillingen, de machine op trillingdempers worden geplaatst.
• Deze compressor is nicht geschikt voor continuugebruik. De pomp要去 tussendoor voldoendeijd krijgen om af te koelen. De machine heeft een inschakelduur van 30% per 60 minutes.
  Zorg voor een goede verlichting in de werkruimte.

• Gebruik het apparaat Niet in een omgeving waar gas, benzine of andere ontvlambare stoffen aanwezigহn.

• Overschrijd de maximum werkdruk Niet en gebruik de machine uitsluitend bij een omgevingstemperatuur:tussen +5^ en +40^ .

• Het is nicht toegestaan om de beschermings- en veiligheidsinstrumenten te verwijderen of de instellingen te wijzigen.
• De werkende onderdelen van de machine{kunnen tijdens gebruik heet worden. Laat de compressor na gebruik afkoelen.
• Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in de tank heeft verzameld te worden afgetapt.
• Controller of de elektrische installmentie goed gezekerd is en of deze overeenkomt met het vermogen, het voltage en de freiorentie van de motor. Controller of de elektrische installmentie geaard is en of er een aardlekschakelaar in de meterkast zit.
• Gebruik verlangkabels van voldoende capaciteit en vermijd het gebruik van onvoldoende geisoleerde aansluitingen.
• Open nooit de schakelkast op de motor: alleen een erkendevakman mag deze openmaken.
• De machine en de kabel mogen nooit met water in contact komen.
• Wees voorzichtig met de stroomkabel. Trek Niet aan de stroomkabel om de machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de kabeluit de buurt van buitengewone但它, olie en scherpe objieten.
• Trek altiijd de stekker uit het stopcontact indien:

-u even weg moet
- de machine nicht worden gebrukt
- u onderhoudswerkzaamheden.gaat uityoeren
- u hulpstukken.gaat omwisselen
- u de machine wilt verplaatsen

Laat de compressor nooit onbeheard lopen!

WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aanwijzingen in deze handleiding kuren Niet alle möglichke omstandigheden en situatuies omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zichn die nicht in dit product kuren worden ingebouwd, maar door de gebruiker zich moeten worden ingevuld.
- Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de hoogte+zijn van het gebruik van deze compressor, er gebruik van make. Onoordeelkundig gebruik is gevaarlijk.

Waarschuwingstekens (pagea 42 - 43)

De stickers op de compressorunit make deel uit van de machine; zij waren aangebracht voor de verilgheid en mogen nicht worden verwijderd of beschadigd.

3.0 OPSTELLING

Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst.

De compressor dient in een goed geventileerde, zoveel möglichst stofvrije ruimte te worden opgesteld. Plaats de machine nooit in een ruimte waar gespoten worden. Goede ventilatie is nodig voor de afvoer van koellucht.

Let erop dat de condenswateraftapkraan (l) en de olie-aftapplug (o) goed bereikbaar blijven, evenals de oliepeilstok (n). Aanbevolen worden een ruimte van minimaal 30 centimeter rondom de machine vrij te latent voor ventilatie en onderhoudswerkzaamheden.

In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur en verruiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen.

In de fabriek is de machine al geheel van bedrading voorzien. De compressor要去chter nog aan uw elektrisch net worden aangesloten. Dit dient te geschieden op een aparte groep. Let erop dat het voltage en het ampèreage van uw elektrische installmentatie overeenkomt met dat van de motor. Ook de diameter van de gebruikte kabels is hierbij van belang. Aangeraden worden kabels te gebruiken van tenminste 2,5mm^2

Het is raadzaam om voor de machine een werkschakelaar teplaatsen, om alle stroom uit te+kunnen schakelen bij onderhoudswerkzaamheden. Laat de elektrische aansluitingen verrachten door een elektricien.

N.B. Lees voor u de machine inschakelt eerst de hoofdstukken 3.2 en 4.0.

Gebruik voor de aansluiting van de compressor op het luchtleidingnet een flexibele slang om trillingen van de machine te isoleren. De slangdiameter要去 overeenkomen met de gasdraadaansluiting op de kogelkraan (q). De bijgeleverde selnkoppeling要去 nog met tape op de uitgang van het redueerventiel (op kraantje (h)) worden gemonteerd.

4.0 INGEBRUIKNAME

1 Controller of rekening is gehoden met de onder "Opstelling" gegeven aanwijzingen.
2 Controleer het oliepeil van de compressor (n). Zie hoofdstuk 6.0 punt 3. voor het juiste oliepeil. De compressor is voor aflevering gezuld, maar möglichk isijdens transport olie verloren gegaan. Vul zonodig bij met AIRPRESS compressorolie.
3 Vermijd verlengsnoeren. Is dit nicht möglichk, gebruik dan snoeren van voldoende capaciteit en rol ze geheel af.

Tabel verlengsnoeren:

Voor 230 volt: Voor 400 volt:

0 - 10 meter: 3 x 1 1/2 mm

10 - 25 meter: 3 x 2 1/2 mm

0 - 25 meter: 4 x 1 1/2 mm²

25 - 50 meter: 4 × 2 1/2 mm^2

Rechtstreeks gekoppelde compressor:

Schakel met de handbediening van de drukschakelaar (a) de compressor in.
- De compressor zal nu gaan draaien, tenzij de ketel nog op druk staat (k).
- Schakel de machine tijdens het draaien uitsluitend uit door de knop op de automatische drukschakelaar (a). Hierdoor worden de persleiding ontlucht en kan de compressoreeronbelastaanlopen.

H85 zonder ketel en met 0/1 schakelaar op aansluitkast op motor.

Compressor met V-snaar aandrijving:

• Controller de V-snaarspanning; bij een juiste spanning kan de V-snaar (u) met de hand gemakkelijk 43 worden gekanteld.
  Indien nodig V-snaar naspannen. Zie hiervoor 6.0 punt 5.
• Laat de compressor nu kort draaien en controller of de draairichting de juiste is (zie pijl op riembeschermer (r) (geldt alleen voor 400 V krachtuitvoering). Is dit nicht het geval, verwissel dan twee fasen van de stekker. Stroom uitschakelen!
• Voor het verder opstarten en de dagelijkse bediening van de compressor zich 5.0.

5.0 BEDIENING

Rechtstreeks gekoppelde compressor:

1. De automatisch werkende compressor zal bij een keteldruk (k) van 8 - 10 bar stoppen. Wanneer weeh lucht gebruikt worden en de druk in de tank daalt tot 6 -8 bar, za de compressor opnieuw gaan draaien.
2. De meeste persluchtwerktuigen zijn berekend op een werkdruk van plusminus 7 bar. Voor sommige toepassingen ligt deze druk nog lager. Om de juiste druk in te kuren stellen is de compressor voorzien van een redueerventiel (b). Dit ventiel kan de druk aan koppeling (d) instellen onafhankelijk van de keteldruk.
3. Deinstelling van het redueerventielGaat als volgt:

a. Trek de verstelknop iota omhoog.
b. Draai de knop om de juiste druk in te stellen (linksom geeft een lagere druk, rechtsom een hogere). De ingestelde druk is af te lezen op manometer (i).
c. Druk na instelling de knop (b) weeer naar beneden. Dit om de knop te borgen.

1. Aan de tank+zijn twee extra pluggen aangebracht (j) die gebruikt+kennen om een extra aftappunt te make.

Bovengenoemde punten gelden nicht voor de H 85. De compressor H 85 isuitgevoerd met een instelbaar overdrukventiel en draait continu.

Compressor met V-snaar aandrijving:

1. Controller of de drukschakelaar (a) is uitgeschakeld. Schakel nu de stroom in. Schakel de drukschakelaar in. Als de druk in de tank lager is dan de inschakeldruk (zie technische gegevens), zal de compressor gaan draaien tot de uitschakeldruk is bereikt. Is de druk in de tank hoger dan de inschakeldruk, dan start de compressor nicht, maar staat standby om in te schakelen zodia de druk zakt tot onder het inschakelpunt.
2. Bij het uitschakelen van de compressor要去 als te drukschakelaar (a) op "0" worden gezet voordat de stroom wordt uitgeschakeld. De drukschakelaar ontlast namelijk de leiding, zodat de compressor bij de volgende start onbelast kan aanlopen. Dit voorkomt schade aan de motor.
3. Alle compressorinstallations zijn beveiligd gegen verbranden door middel van een motorbeveiligingsschakelaar. Deze beveiliging schakelt de motor automatisch uit als deze overbelast dreigt te raken of als een fase uityalt. Door na enigeijd de resetknop op de motorbeveiligingsschakelaar in te drukken, maakt men de compressor waar bedrijfsgereed.

LET OP!

Oliepeil controlleren en olie verversen is Niet van toepassing op de olievrije modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 en HLO 300/100.

6.0 ONDERHOUD

Voordat men met zijn werkzaamheden aan de machine mag beginnen,要去erst de stroom worden uitgeschakeld (let erop dat deze nicht per ongeluk waar kan worden ingeschakeld).

Het onderhoud aan de machine betreft de volgende punten:

1. Na de eerste 50 bedrijfsuren en daarna iedere 250 bedrijfsuren dient de olie te worden afgetapt en ververst. Draai hiertoe de aftapplug (o) eruit en verwijder de vuldop (n). Vang de afgewerkte olie op. Als geen olie meer uitloopt, de aftapplug (o) waar indraaien en olie bijvullen.

Bij de rechtstreeks gekoppelde compressor ligt het juiste oliepeil:tussen de tweem merkestreepjes op de peilstok (n).

De V-snaar aangedreten compressor heeft een oliekijkglas op de pomp. Het oliepeil hiervan behoort:tussen de rode stip op het peilglas en de bovenkant van het peilglas te staan.

Afgewerkte olie afvoeren volgens de voorschriften!

1. Tap regelmatig het condenswater af. Door afkoeling van warme lucht in de tank verzamelt zich waar condensvocht. Dit kan worden afgetapt met de aftapkraan (I) aan de onderzijde van de tank. Aftappen kan het Beste onder druk geschieden (geldt Niet voor de H 85).

Het condensaat afvoeren volgens de voorschriften (dus nicht in het riooll!). U kunt ook een condensaatreinigerplaatsen.

1. Het oliepeil moet regelmatig worden gecontroleerd.

Vul zonodig bij met AIRPRESS compressorolie, bestelnr. 36398 (1/2 I) of bestelnr. 36380 (2 I). Dagelijkse controle kan veel narigheid voorkomen!

Altijd bezelfde olie gebruiken als in de machine zit; verschillende minerale oliënMZogen beslnot worden gemixt!

1. Regelmatig dient het luchtfilterelement (m) te worden schoongeblazen of verrangen. Verwijder daartoe het plastic filterhuis en neem het element UIT. Stof kan met een blaaspistol uit het filter worden verwijderd. Hardnekzig vuil als bijvoorbeeld verfnevel noopt tot verranging.

De frequentie van schoonmaken is afhankelijk van de mate van verruiling van de lucht in de werkomgeving van de compressor. Schone lucht is.daarom erg belangrijk.

Alleen voor compressor met V-snaar aandrijving:

1. De V-snaar dient iedere 1000 uur gecontroleerd te worden. Bij een juiste spanning kan de V-snaar met de hand gemakkelijk 45^ gekanteld worden. Als de snaar te strak gespannen is, levert dit sterke slijtage op en möglichk breuk van de as van motor of pomp. Te slappe snaren daarentegen verminderen het rendement.

Het naspannen van de V-snaar gaat als volgt:

Draai de bevestigingsbouten

van de motor aan de motorslede

los. Neem de V-snaar af. Plaats de motor op de juiste afstand van de pomp. Denk eraan dat de pulley van de motor indezelfde lijn evenwijdig moet lopen aan het vliegewiel van de pomp (zie tekening). Draai de bevestigingsbouten wee aan en plaats de V-snaar. Versleten V-snaren dienen te worden verrangen door neue exemplaren vandezelfde maat.

Na +/- 10 werkuren de kopbouten van de V-snaar aangedreven zuigercompressoren natrekken volgens onderstaande babel:

Type compressor	Pomp type Tapbout Min.aanhaal-moment (Nm)		Max.aanhaal-moment (Nm)
HL/HK 310-100	2800/3800 M8	22,45 27,43
HL/HK 425-100	2800/3800 M8	22,45 27,43
HK 425-200 2800/3800 M8 22,45 27,43
HK 600-200 3800 M8 22,45 27,43
HK 700-300 5900/B M10 45,28 55,34
HK 1000-500 6000 M10 45,25 55,34
HK 1000-500	7000(versie > 01-12-2010)	M12 77,10 94,23

N.B.

Bedenk dat regelmatig onderhoud het rendement van uw machine ten goede komt en het behoud van uw machine is!

LET OP!

Oliepeil controlleren en olie verversen is Niet van toepassing op de olievrije modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 en HLO 300/100.

werkzaamheden dagelijks wekelijks iedere iedere
			250 uu r 1	000 uu r
condenswateraftappen
oliepeilcontroleren
luchtfilterreinigen
olie verversen(1ekeer na 50 uu r)
V-snaarspanningcontroleren

7.0 STORINGSMOGELIJKHEDEN

1 Compressor doet niets bij inschakelen drukschakelaar:

• netzekering defect
• vermieuwen
• tank is op druk
• onlasten
• motor defect
• repareren of vernieuwen
• thermisch uitgevallen
• resetten (bij herhaling zich sunt 2)
• drukschakelaar defect
• repareren of vernieuwen

2 Compressor valt steeds thermischuit:

• fase uitgevalen

• netzekering vermieuwen

*draad los

• opsponen en verhelpen

• drukschakelaar ontlast persleiding nicht

• afblaasventiel reparen of cervangen

• onderspanning

• verlengsnoeren verwijderen of verzwaren

• overbelasting

• minder belasten

3 Compressor blijft afblazen:

• terugslagklep defect

• repareren of vernieuwen

4 Te weinig luchtopbreNGTH:

• luchtfilter verwild
• reinigen of vermieuwen
• V-snaar te slap
• naspannen
• kleppen defect
• vermieuwen

5 Veiligheidsventiel lekt:

* druk te hoog

• drukschakelaar bijstellen

*veiligheidsventiel defect

• vermieuwen

Modelwijzigingen voorbehonden
Alle compressoren zich voorzien van Euro-Norm (CE-keur)

DEUTSCH

INHALTSANGABE

Afval geproduerd door elektrische machines mag nicht behandeld worden als normal haishoudelijk afval. Zorg voor recycling waar waar passende installations bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

(D)

De stickers op de compressorunit makeen deel uit van de machine; zij zich aangebrachte voor de veiligheid en mogen Niet worden verwijderd of beschadigd.

Gefahrenschild

Handtekening verkoper Firmastempel verkoper

Signatur Verkafer Firmenstempel Verkafer

Bij garantieaanspraken de machine/het apparaat met ingevuld garantiebewijs en aankoopfactuur franco toezenden.

Plaats/Ort/Place/Ville/Ciudad

De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen dezeijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden nicht erkend indien:

• De aanwijzingen in deze handleiding Niet+zijn nageleefd.
• De machine/het apparaat zodanig is gewijzigd dat deze Niet meer maar behoren kan functioneren, ook nicht wonneer de juiste onderdelen ter verranging werden gebruikt.
• Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, foufief aansluiten op het elektriciteitsnet e.d.
• Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5 ~mm^2 (alleen bij 230 V).

Indien de garantieclaim worden erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding worden nicht verleend.

EG-verklaring van overeenstemming

Wij, Airpress, postbus 114, 8900 AC Leeuwarden, Nederland, verklaren geheel onder eigenverantwoordelijkheid dat de producten

compressoren H/HL/HK/HLO

haarop deze verklaring betrekking heeft, in overeenstemming zich met de richtlijnen 2006/42/EC - 2004/108/EC - 2006/95/EC - 2009/105 - 2000/14EC

en de normen EN 1012-1 - EN 60204-1 - EN 60335-1 - EN 55014-1 - EN 61000-3-2 - EN 61000-3-3

Nederland, Leeuwarden, 10-03-2010

COMPRESSOREN voor:

verfspuiten
bandenpompen
- doorsmeren
- schoonblazen
- waterspuihen
persluchtgereedschap

KOMPRESSOREN fur:
