Kenmerk	Details
Producttype	Ventilator
Luchtstroom	Tot 90 m/h
Geluidsniveau	35 dB(A) bij maximale snelheid
Voeding	230 V, 50 Hz
Afmetingen	300 x 300 x 150 mm
Gewicht	2,5 kg
Installatie	Wand- of plafondmontage
Aangeraden gebruik	Voor badkamers en keukens
Onderhoud	Regelmatige reiniging van roosters en filters
Energieverbruik	Energieklasse B
Garantie	2 jaar
Veiligheidsnormen	Voldoet aan CE-normen

Veelgestelde vragen - Svensa Vent-Axia

Hoe installeer je de Vent-Axia Svensa?

Volg voor het installeren van de Vent-Axia Svensa de instructies in de gebruikershandleiding. Zorg ervoor dat de stroomvoorziening is uitgeschakeld voordat je begint met installeren. Bevestig de ventilator met de meegeleverde schroeven aan de muur of het plafond en sluit hem vervolgens aan op een stroombron.

Wat is het geluidsniveau van de Vent-Axia Svensa?

De Vent-Axia Svensa heeft een geluidsniveau van 25 dB(A) bij minimale snelheid, waardoor hij zeer stil is en geschikt voor gebruik in slaapkamers en woonruimtes.

Hoe maak je de Vent-Axia Svensa schoon?

Om de Vent-Axia Svensa schoon te maken, trek je de stekker uit het stopcontact. Gebruik een zachte, vochtige doek om de bladen en de behuizing af te vegen. Vermijd het gebruik van agressieve chemicalin die het materiaal kunnen beschadigen.

Kan de Vent-Axia Svensa in een badkamer worden gebruikt?

Ja, de Vent-Axia Svensa kan in een badkamer worden gebruikt, maar zorg ervoor dat hij op een geschikte plaats wordt geïnstalleerd, in overeenstemming met de lokale elektrische voorschriften voor natte zones.

Welke soorten bediening zijn beschikbaar op de Vent-Axia Svensa?

De Vent-Axia Svensa is uitgerust met een variabele snelheidschakelaar, waarmee je de ventilatorsnelheid naar wens kunt aanpassen.

Wat te doen als de Vent-Axia Svensa niet werkt?

Als de Vent-Axia Svensa niet werkt, controleer dan eerst of het apparaat goed is aangesloten en of de stroomvoorziening is ingeschakeld. Als het probleem aanhoudt, raadpleeg dan de gebruikershandleiding voor probleemoplossing of neem contact op met de klantenservice.

Wat is het energieverbruik van de Vent-Axia Svensa?

De Vent-Axia Svensa heeft een energieverbruik van 15 watt bij volle snelheid, waardoor hij energiezuinig is.

Is de Vent-Axia Svensa gegarandeerd?

Ja, de Vent-Axia Svensa wordt doorgaans geleverd met een garantie van 2 jaar tegen fabricagefouten. Bewaar je aankoopbewijs voor eventuele garantieclaims.

GEBRUIKSAANWIJZING Svensa Vent-Axia

NL Belangrijke informatie & Functies 12

Montage aan de muur en plafond & Capaciteit 15

Lees deze instructies aandachtig voordat u het product begint te gebruiken. De ventilator is bedoeld voor permanente installmentie en moet door een erkende elektricien worden geinstalleerd.

Overeenkomstig de norm EN 60335要去 hierbij met het volgende rekening worden gehonden.

Dit product mag alleen worden gebruikt door personen van 12aar en ouder, als ze de nodige begeleiding of instructies hebben gekregen over een veilig gebruik van het product en als ze zich bewust zijn van de risico's.

Kinderen mogen Niet met het product spelen. Het product mag Niet door kinderen worden gereinigd of onderhoven. De lengte van het ventilatorkanaal mag Niet minder dan 200mm bedragen. Wanner het product aan de muur of aan het plafond worden gemonteerd, moet de openerngaar buiten altijd door middel van een kap/buitenrooster gegen regen/sneeuw worden afgeschermd.

FUNCTIES

Automatische vochtregeling

Volutomatische vochtregeling, wat betekent dat de ventilator het luchtvolume kan opvoeren wonneer de luchtvochtigheid stijgt. Het luchtvolume kan vanaf het bedieningspaneel of via de app worden geregeld.

Luchtkwaliteitssensor

De ventilator is ook uitergerust met een luchtkwaliteitssensor, die een verminderde luchtkwaliteit detecteert en het debiet van de ventilator maar opvoeren. Het luchtvolume is hetzelfde als het debiet dat voor de automatische vochtregeling worden geselecteerd.

Timer

Wordt aangestuurd via een lichtsensor of een schakeldraad.
Werkingstijd instelbaar op 10 of 30 minutes (5/10/15/30/60 via de app). Het luchtvolume kan vanaf het bedieningspaneel of via de app worden geregeld.

Continue Werking

Laat de ventilator continu werkten als u gewoon basisventilatie in uw woning wilt. Het debiet kan vanaf het bedieningspaneel of via de app worden geregeld.

Automatische cyclus

Als de ventilator 26 uur lang nicht heeft gedraad, worden een verluchtingsprogramma van 60 minuten opgestart.

De verluchtingsfunctie is nicht actief wanner de ventilator continu draait. Het luchtvolume kan vanaf het bedieningspaneel of de app geregold worden. De duur van het programme is ook instelbaar via de app.

App

De Vent-Axia Connect app kan waar Android en iOS-smartphones worden gedownload. De app biédt toegang tot Meerderé instellenen en functies. Druk gedurende 8 seconden op de Licht-luchtkwaliteitssensorknop totdat het Licht op de knop knippert om verbinding te make n met de ventilator via bluetooth.

Zie pagina 26 voor meer informatie.

Technische gegevens

Maximaal debiet (vrijblazend) 140m^3 /h

Min. geluidsdrukniveauu 19dB(A)3m

Max.druk 57Pa

Stroomverbruik 2-5W

Diepte spi-eind 29mm

Diameter gat 105-130mm

Material ABS plast

Druk de functieknop een keer in. Houd de functieknop minstens

5 seconden lang ingedrukt.

Installingen

Wanneer u op de functietoets drukt, lichten alle regelbare/programmeerbare symbolen op. Daarna kurz u op symbolen van de Timer, de Vochtigheidsregeling, de Continue werking of de Licht/Luchtkwaliteit drukken.

Op dat moment brandt alleen het lampje van de geselecteerde functie. Die functie kunt u dan aanpassen. De mogelijkheid om de snugelheid/het debiet +/- te regelen is beschikbaar voor sommige functies. Een brandend lampje naast een symbool geeft de geselecteerde functie aan.

Fabrieksinstellungen

Op de Svensa zijn standard de volgende functies ingesteld

Continue Werking circa 36m^3 /h^*

• De elektrische installmentie要去 door een erkende elektricien worden uitgevoerd.
• De ventilator is dubbel geisoleerd en hoeft nicht te worden geaard.
• We raden aan 3 × 1,5 ~mm^2 te gebruiken.

Installatie mogelijkheden

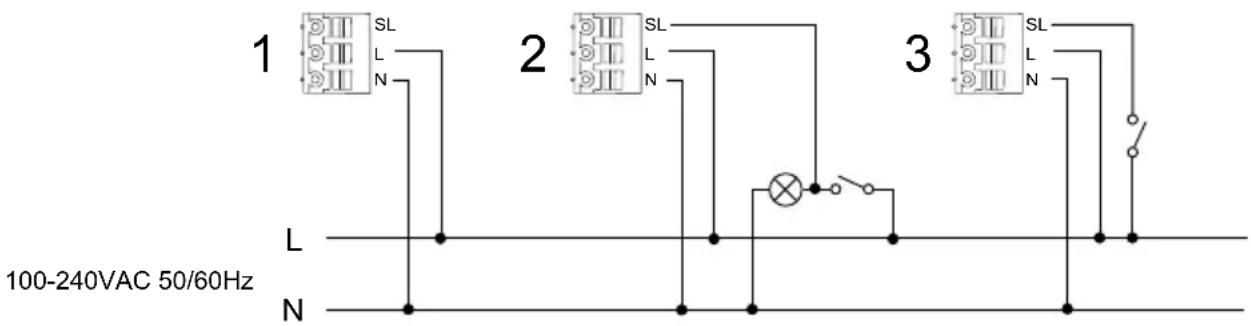

De ventilator kan op drie verschillende manieren worden aangesloten - afhankelijk van de gewenste werking.

1. De ventilator worden aangesloten met een gelijkspanningsvoeding 100 -240 VAC 50 / 60Hz fase (L) en nul (N), zie bedrangsschema 1.
2. Tijdscontrole met lichtschakelaar, zie bedradingsschema 2. De ventilator wordt aangesloten met een gelifkspanningsvoeding van 100 - 240 VAC 50 / 60Hz fase (L) en nul (N). De regelfase (SL) is aangesloten om de tijs-controle van de ventilator te activeren, d.w.z. wonneer de verlichting in de badkamer wordt ingeschakeld, wordt er stroom maar de ontstekingsdraad gestuurd. De ventilator blijft draaien zolang het Licht brandt. Zodra het Lichtuitgaat, blijft de ventilator nog 10 minuten draaien.
3. Tijdscontrole met veerschakelaar, zie bedrangsschema 3. De ventilator wordt aangesloten met een gelijkspanningsvoeding van 100 - 240 VAC 50 / 60Hz fase (L) en nul (N). De regelfase (SL) wordt aangesloten om de tijdscontrole van de ventilator met de veerschakelaar te activeren. De ventilator draait 10 minutes nadat de veerschakelaar werk geactiveerd.

Bluetooth LE: -12dBm EIRP (63μW), nominal 2450MHz

Vent-Axia garandeert dat dit type Bluetooth-radioapparatuur voldoet aan de RED-richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is te vinden op de volgende URL: www.vent-axia.be, www.vent-axia.fr, www.vent-axia.nl, www.vent-axia.de.

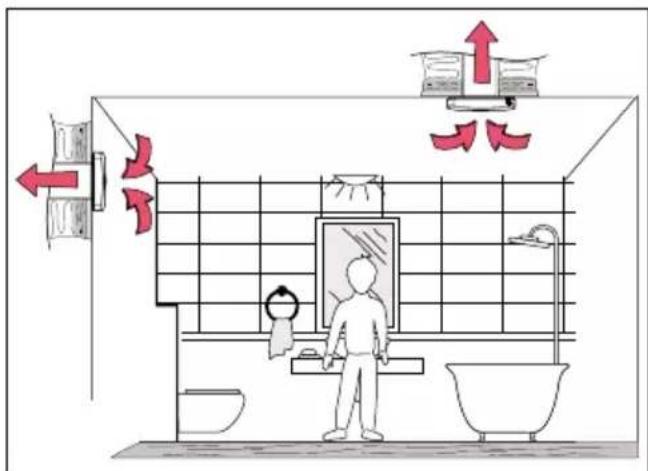

Installatie möglichkheden

De ventilator is goedgekeurd voor installment aan het plafond en aan de muur.

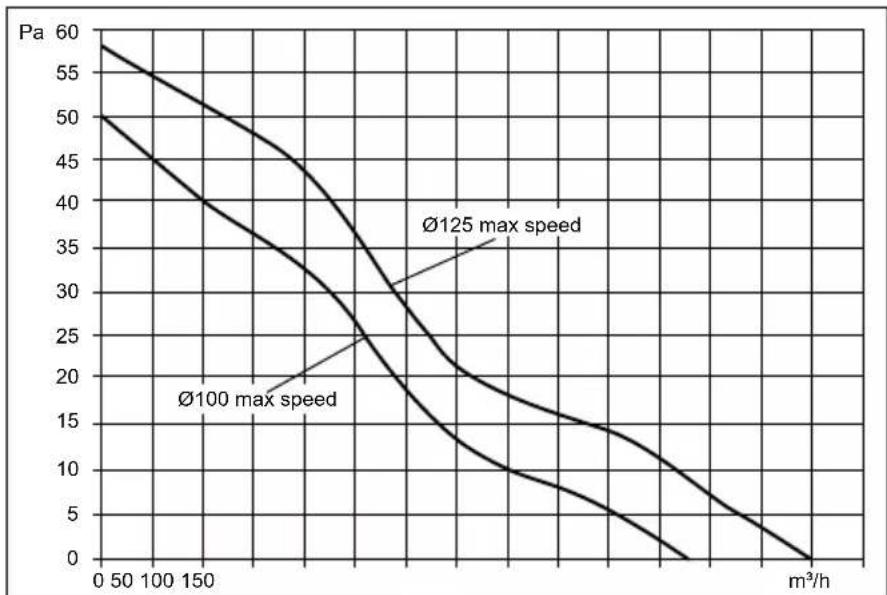

Capaciteitscurve

Maximaal debiet en beschikbare druk 140m^3 /h en 57Pa met 118mm (125) adapter.

BITTE ZUERST LESEN!

WICHTIG!

NL Reiniging & Onderhoud

De Vent-Axia Svensa is onworpen met het oog op een jarenlang efficien gebruik. De ventilator kan slechts correct werken als hij regelmatig worden schoongemaakt. Het interval voor reiniging wordt bepaald door de werkingsduur van de ventilator en de luchtkwaliteit. Reinig de ventilator minstens twee keer peraar of vaker als dat nodig blijkt. Tijdens het reinigen moet u de stroomtoevoer maar de ventilator onderbreken.

DE

Wartung

1. Wonneer u de app heeft gedownload, klik dan op het symbool in de hoek van de app om een nieuwe ventilator toe te voegen.
2. Druk op het functiesymbol in het midden van het touchpaneel van de ventilator om alle beschikbare functies te latent oplichten in het blauw.
   3.Druk en houd het connectiviteitsicoon onderaan het touchpaneel ingedrukt. Wanner het symbol flikkert, is de ventilator verbonden met de app.
3. De ventilator zal automatisch verbinden met de app. Er is geen wachtwoord of pincode nodig. Klik op "instelling afronden" om af te ronden.

Bezoekijke website voor meer instructies over het gebruik van de app.

Vent-Axia biedt 5aar garantie, vanaf de aanschafdatum, gegen productiefouten.

Wanneer een onderdeel defect is zal het product worden hersteld of verrangen indien het product:

• Geinstalleerd is in overeenstemming met de richtlijnen en instructies van deze gebruiksaanwijzing en installmentiehandleiding.
• Niet aangesloten op een fouitieve elektrische voeding. (De correcte spanning staat op de technische sticker op het product).
• Niet foufiet gebruikt, beschadigd of verwaarloosd.
• Niet hersteld of aangepast werk door een persoon nicht aangeduid door de garantie geever.

Indienen garantie aanvraag

Gelieve het volledige product terug te bezorgen aan uw leverancier of handelaar. De garantie is een extra voordeel dat u wordt aangeboden en schendt geenszins uw rechten.

FR

GARANTIE

NL Snelgids voor Svensa

Om toegang te krijgen tot de functies die geprogrammeerd können worden, druk eerst op de functiesymbool.

Alleprogrammeerbarefunctiesymbolenlichtonop.

Timer

Vochtigheids-controle

Continu

Lichtluchtkwalteits

Om de gewenste functie te activeren, drukt u op een van de vier symbolen en volg dan de instructies aan de rechterkant. Het proces wordt beeindigd door het functiesymbol tweemaal aan teraken.

De functies worden met verschillende kleuren weergegeben.

Afhankelijk van de functie die actief is, brandt een functiesymbool.

Er brandt geen lampje

De ventilator is op continue.
werking ingesteld.

Blauwlicht

De ventilator werkkt wegens een verhoogde luchtvochtigheidsgraad.

Knipperend blauwlicht

De ventilator werkt odomat hij heeft ontdekdt dat hij de vochtigkeit kan verlagen.

Groenlicht

De luchtkwaliteitssensor heeft de ventilator geactiveerd.

Paarslicht

De ventilator werkst wegens activering door de automatische cyclus..

Geellicht

De ventilator werkt met de timer.
