GEBRUIKSAANWIJZING GDB 24V12V200 Güde

Vertaling van de originele gebruiksaanwijzing Acculader

NEDERLANDS Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.

NL Slaapmodus weergeven

CZ Zobrazit rezim spanku

SK Zobrazit'rezim spanku

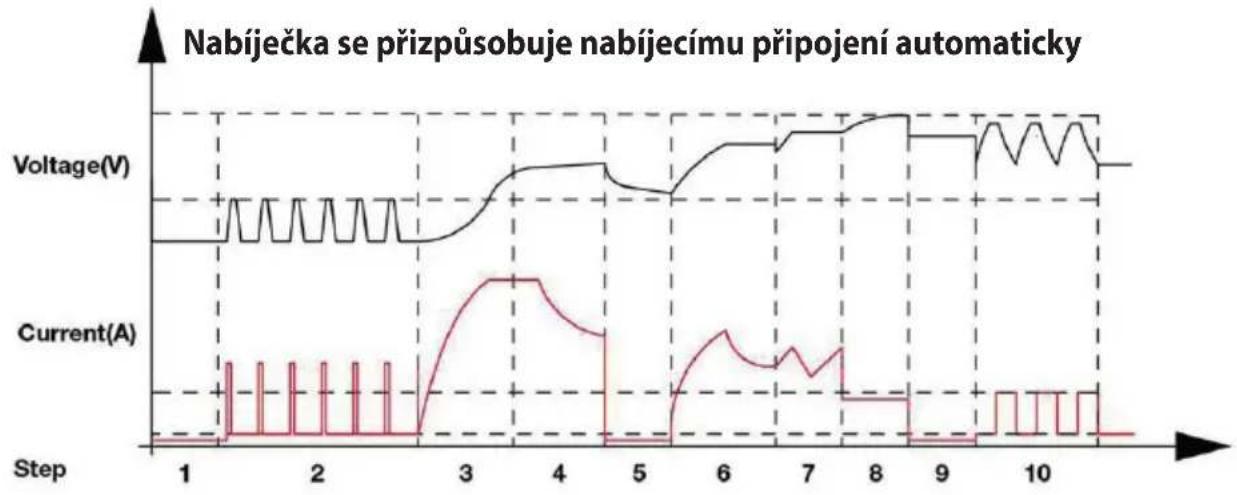

STAP 1

ANALYSING 1

Controleert of de batterij met de batterijlader is verbonden.

STAP 2

DESULPHATION

Batterij worden hersteld of gereinigd van sulfaten.

STAP 3 SOFT START Laadt met continu stijgende oplaadstroom

STAP 4 CONTROLLED CURRENT CHARGE Past de oplaadstroom aan

STAP 5 ANALYSING 2 Controleert of de batterij worden opgeladen.

STAP 6 CONSTANT OUTPUT CHARGE	Laadt met constante stroomspanning en regelt te hoge schommelingen van de oplaadstroom
STAP 7 RECOVER CYCLE CHARGE	Absorbeertmeer spanning om laadstroomverliezen tot een minimum te beperken/te compenseren.
STAP 8 ABSORBPTION	Laadt met constante druppellaadstroom, om de batterij volledig op te laden.
STAP 9 ANALYZING 3	Controleert of de batterij de spanning/lading houdt.
STAP 10 MAINTENANCE	Continue observatie van de batterij. Laadt de batterij met lage druppellaadstroom, zodia de batterij een bepaalde drempel van ontlading overschrijdt.

ERROR CODES

E01 + FOUT LAMP omgekeerde verbinding, achefterwaartse verbinding
+ -
E02 + FOUT LAMP ladingstemperatuur is te hoog
E03 + FOUT LAMP de batterij kan geen elektrische lading opslaan / batterij defect
E04 + FOUT LAMP	geen batterij aangesloten/batterijspanning is lager dan 1 volt / batterij defect
REPAIR ON DISPLAY + REPAIR LED KNIPPERT	Lader.gaat automatisch maar de reparatiemodus
REPAIR ON DISPLAY + REPAIR LED BRANDT CONTINU	handmatige selectie van de reparatiemodus

Technische gegevens

ACCU LADER	GDB 24V/12V-200	GDB 24V/12V-250
Artikel-Nr.	85128	85129
Netspanning / Frequentie 230 V / 50 Hz 230 V / 50 Hz
Nominaal afgegeben vermogen 5000 W 6000 W
Uitgangsspanning 24 V / 12 V	—	24 V / 12 V—
Gewicht	16,5 kg	19 kg
Beschermklasse I I
Nominale capaciteit 20 - 450 Ah	(12 - 24 V)	20 - 550 Ah (12 - 24 V)
Laadstroom effectief	max. 40 A (12 - 24 V)	max. 50 A (12 - 24 V)
Starthulp	200 A (12 - 24 V)	250 A (12 - 24 V)

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de

bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwijzing aangegeven, veiligheidsinstrumenties. Gedraagt u zich verantwoord gegen over andere Personen.

De bedienende persoon is verantwoordelijk voor ongevallen of gezaren gegenover derden.

Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan,kest u zich tot de klantendienst wenden.

Veiligheidsadviezen

WAARSCHUWING

Lees alle veiligheidsinstructies en aanwijzingen. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het product is bedoeld voor gebruik door personen vanaf 16aar.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zich onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het

apparaatijken ge nformeerd en op de hoogteijken van de gezaren die hieruit hunnen voorvloeien. Kinde- ren mooten Niet met het apparaat Spelen.

Reiniging en gebruikersonderhoud\ mogen Niet door kinderen zonder\ toezicht worden uitgevoerd. Tery Vermijd ing van bevaren dient een\ beschadigde netkabel te worden\ ervangen door de fabrikant.

GEVAAR! Stroomschok! Er is letselge-oor elektrische stroom!

Als de kabel, het netsnoer en/of de stekker beschadigd is/zijn, mag u het apparaat Niet gebruiken. Een beschadigd netsnoer is levensgevaarlijk (kans op elektrische schok).

Brandgevaar! Explosiegevaar!

Bij het opladen van accu's ontstaat een hoogexploisief knalgasmengsel.

• Vuur, vonden, open vlammen en roken verboden.
  Zorg voor voldoende ventilatie.
• Gebruik het apparaat Niet in ruimten waar mo -gelijklichtontvlambare materialen of gassen aanwezigহn.

Gebruik het laadapparaat nooit in een vochtige of natte omgeving. Enkel geschikt voor gebruik in binnenruimten.

Verhinder dat de koelfunctie van het apparaat door bedekking van de koelgleuven beperkt worden. Gebruik het apparaat Niet in de buurt van warmtebronnen of op een brandbare ondergrond.

Sluit de accukabel alleen aan en ontkoppel deze alleen wanner de lader Niet is aangesloten op de wandcontactdoos.

Neem altijd de instructcies en aanwijzingen van fabrikant van de accu en het voertuig in acht.

Bij een vast in het voertuig gemonteerde accu moet worden gewaarborgd dat het voertuig uitgeschakeld is! Schakel het contactuit. Zet het voertuig in de parkeerstand en beveilig het gegen wegrollen.

1. Sluit eerst de rode accuklem aan op de pluspool van de accu.
2. Sluit dan de zware accuklem aan op de minpool van de accu (Als de accu in het voertuig gemonteerd is op de carrosserie, Niet in de buurt van de accu en/of de brandstofleiding).
3. Sluit de acculader aan op een wandcontactdoos.
4. Na het laden: Haal eerst de acculader los UIT de wandcontactdoos.
5. Ontkoppel erst de zwarte accuklem en neem daarna de rode klem los van de accu.

Houd deze volgorde altijd aan!

Gevaar voor kortsluiting! Zorg ervoor dat de klemmen geen contact met elkaar makeen of via geleidende voorwerpen (bijvoorbeeld een gereedschap) met elkaar worden verbonden.

Raakuitsluitend het geisoleerde gedeelte van de aansluitkabels van de polen (, - ^ en +^) aan!

Pak nooit de beiden klemmen tegelijk beet wonneer het apparaat in bedrijf is.

Voorgeschreiben gebruik van het systeme

De acculader mag uitsluitend worden gebruikt voor het laden en starten van voertuigen, met inachtneming van alle technische gegevens.

Soorten accu's:

• Loodzururaccu's (vloeibare elektrolyt) (PB)
• Gel-accu (GEL)
  -Vlies-accu AGM
• Natte accu's (WET)
• Onderhoudsvrije loodzuuraccu's (MF)

WAARSCHUWING

Het apparatus is Niet geschikt voor het laden van bijvoorbeeld Li-Ion-, NiCd- of NiMH-accu's en andere Niet-oplaadbare batterijen.

Wij makes u erop attent dat once installaties qua bestemming Niet geconstrueerd zichoor gebruik in ondernemeningen, handwerkateliers of industrielle bedrijven. Onder omstandigheden in ondernemeningen, handwerkateliers of industrielle bedrijven können wij geen garantie verlenen.

Dit apparaat uitsluitend gebruiken voor normalaigebruik, zoals aangegeven. Bij Niet naleving van debepalingen uit de algemeen geldende voorschriften,evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden Niet aansprakelijk gesteld worden.

Resterende gevaren

Ook bij een juist gebruik en opvolging van alle veiligheidsbepalingen hunnen nog restrisico's bestaan.

WAARSCHUWING!

Veiligheidsbril dragen! Draag veiligheidshandschoenen!

Houd kinderen van zuur en accu verwijderd!

Gevaar voor bijtwonden!

Accuzuur is zeer bijtend.

Eerste hulpverlening

Zuurspatten in het oog onmiddelijk enkele Minutes met schoon wateruitspoelen! Daarna per omgaande een arts raadplegen.

Zuurspatten op de huid of kleding onmiddelijk met een anti-zuurmiddel of zeepoplossing neutraliseren en met veel water naspoelen.

Bij gedronken zuur onmiddelijk een arts raadplegen.

Handelswijze in noodgeval

Tref deoodzakelijke maatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel möglichk gekwalificeerde medische hulp aan.

Beschem gewonde personnes voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door:: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4.

Soort verwondingen

Netaansluiting

Het gebruik is slechts met een foutstroomschakelaar (RCD max. foutstroom van 30mA toegestaan.

Voor de inbedrijfstelling要去 door een bevoegde elektricien gecontroleerd worden of alle vereiste elektrische veiligheidsmaatregelen aanwezig zijn. Hierbij要去 de nationale voorschriften in acht worden genomen.

De elektrische aansluiting moet d.m.v. een stopcontact plaatsvinden.

Let er op dat het stopcontact ver van water en vocht is verwijderd en dat de stekker voor vocht worden beschermd.

Spanning controlleren. De op het staat je aangegeven technische gevevens moeten in overeenstemming zich met de spanning van het stroomnet.

Gebruik uitsluitend een voor buitenwerk geschiktte, spatwaterdichte verlengsnoer.

Voor de inbedrijneming van het apparaat controle- ren of de elektrische kabel en/of het stopcontact Niet beschadigd zich.

Gebruik het laadapparaat nooit als de kabel, de steker of het apparaat zich beschadigd zijn door externe invloeden. Bij beschadigingen in een vakkundige werkplaats lately repareren.

Ter vermijding van gevaren dient een beschadigde netkabel te worden verrangen door de fabrikant. Voer nooit zich reparatiesuit.

Ontkoppel de kabelverbindingen enkel door te trekken aan de stekker. Trekken aan de kabel kan de kabel en de stekker beschadigen en de elektrische veiligheid zou Niet meer gewaarborgd�.

Oververhittingsbeveiling

Als het apparaat tijdens het laden te heet wordt, worden het afgeveven vermogen automatisch verlaagd. Dit voorkomt beschadiging van het apparaat.

Symbolen

Waarschuwing voor gevaarlijke elektrische spanning

Voor verlaging van een letselrisico de gebruiksaanwijzing lezen.

Voor het uitvoeren van willekeurige werkzaamheden aan het apparatus de stekkeruih het stopcontact nemen.

Het laadapparaatuitsluitend in binnenruim- ten gebruiken

Wisselstroom

Plus - pluspool

Minus-minpool

Gelijkstroom

CE Symbool

Beschadigde en/of verwijdderde elektrische of elektronische apparaten bij de waarvoor bestemde recyclingplaatsen afleveren

Onderhoud

Voor het uitvoeren van willekeurige werkzaamheden aan het apparaat de stekkeruit het stopcontact nemen.

Houd de aansluitklemmen, de polen en oppervlakken van de accu schoon. In voorkomende gevallen kuren de occupolen met een staalborstel worden gereinigd.

Reparaties en werkzaamheden, die nicht in deze aanwijzing worden beschreiben, enkel door gekwalifi- ceerd personeel lately UITvoeren.

Gebruik alleén origineel toebehoren en originele onderdelen.

Voer.altijd voor het begin van de werkzaamheden een visuèle controle uit of aan het laadapparaat, met name aan de netkabel en stekker, beschadigingen vast te stellen zich.

Uitsluitend met een droge doek reinigen. Bepaalde reinigingsmiddelen beschadigen kunststof of andere geisoleerde delen. Houd de radio schoon en droog en vrij van olie en vet.

Enkel een regelmatig onderhonden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zich. Onderhoudsen verzorgingsfouten können tot onvooriene oncevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guide.com.

Afvoer

Elektrische apparaten mogen nicht via het huisafval worden afgevoerd.

Volgens Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationaalrecht, moeten elektrische en elektronische apparaten geschienen worden ingezameld en voor milieuvriendelijkke verwijdering worden ingeleverd bij een recyclingbedrijf. Informeer bij uw gemeente of bij uw vakhandelaar maar recyclingbedrijven en inzamelpunten.

Afvoeren van afgedankte batterijen/accu's

Als eindgebungruiker bent u wettelijk verplicht (richtlijn inzake batterijen) alle afgedankte batterijen en accu's in te leveren.

Lege batterijen moot Niet bij het huisvuil worden weggegooid.Denk aan het milieu en lever ze in bij de beschikbare inzamelpunten in overeenstemming met nationale en lokale regels.Neem voor informatie over de afvoer contact op met uw gemeente of vakhandelaar.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zich eveneens van garanties uitgesloten.

Belangrijke informatie voor klanten

Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou要去en worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiele regelgevingen efectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op once website www.guede.com in helpen wij u snel en Niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals articikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zich ontwerp en bouwwijze, evenals de door ons in omloop gebrachteuitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordenen van de EG-richtlijnen voldoen. Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
