GEBRUIKSAANWIJZING DW60J9950SS SAMSUNG

10 De onderdelen en het bedieningspaneel controleren 15 Programmakeuze 15 Weergave van voortgang 16 Voldoen aan de installatievereisten

18 Instelmodus 20 Vaatwaszout gebruiken

21 Richtlij nen voor het wassen van de vaat 22 De hoogte van het bovenste rek aanpassen 22 Het bovenste rek verwij deren (voor bepaalde modellen) 23 Vaatwerk in het onderste rek plaatsen 24 Vaatwerk in het bovenste rek plaatsen 25 Het 3

(bestek-) rek gebruiken 26 Wasmiddel gebruiken 27 Spoelmiddel gebruiken

28 De buitenkant reinigen 28 De binnenkant reinigen 29 De fi lters schoonmaken 30 De sproeiarmen schoonmaken 30 Uw vaatwasser opslaan

31 Controleer deze punten bij problemen met uw vaatwasser... 33 Informatiecodes PROGRAMMATABEL

35 De vaatwasser op een milieuvriendelij ke wij ze afdanken 35 Verklaring van conformiteit 35 Specifi caties VOOR STANDAARDTEST

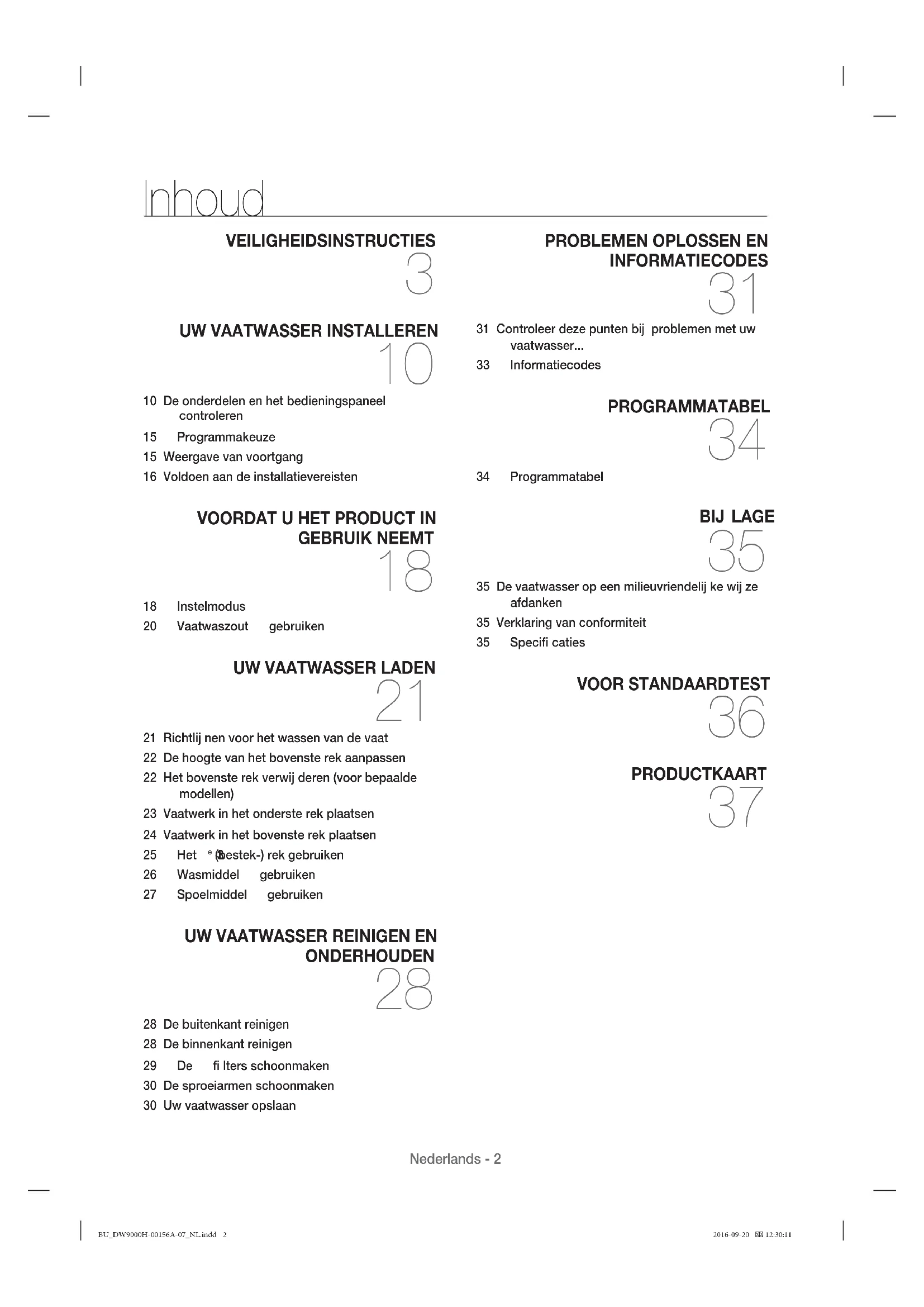

Inhoud BU_DW9000H-00156A-07_NL.indd 2BU_DW9000H-00156A-07_NL.indd 2 2016-09-20 12:30:112016-09-20 12:30:11Nederlands - 3 01 VEILIGHEIDSINSTRUCTIES Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrij ke informatie over de installatie, het gebruik en het onderhoud van uw wasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt. WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zij n uitgebreide mogelij kheden en functies op veilige en e ciënte wij ze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding.In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelij ke omstandigheden en situaties besproken. Het is uw eigen verantwoordelij kheid om uw gezond verstand te gebruiken en voorzichtig te zij n bij de installatie, de bediening en het onderhoud van uw vaatwasser.Omdat de volgende gebruiksaanwij zingen van toepassing zij n op meerdere modellen, kunnen de specifi caties van uw vaatwasser enigszins afwij ken van de specifi caties die in deze handleiding worden omschreven en zij n mogelij k niet alle waarschuwingen van toepassing. Als u vragen of opmerkingen hebt, neemt u contact op met het dichtstbij zij nde servicecentrum of gaat u naar www.samsung.com voor ondersteuning en informatie.

BELANGRIJ KE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

Belangrij ke veiligheidssymbolen WAARSCHUWINGGevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlij k letsel en/of schade.VOORZICHTIGGevaar of onveilige handelingen die kunnen leiden tot persoonlij k letsel en/of schade.VOORZICHTIGOm de kans op brand, explosies, elektrische schokken of persoonlij k letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen.NIET proberen.NIET demonteren.NIET aanraken.Volg de aanwij zingen nauwkeurig op.Haal de stekker uit het stopcontact.Om elektrische schokken te voorkomen, moet het apparaat zij n geaard.Neem contact op met het servicecentrum voor ondersteuning.OpmerkingDeze waarschuwingssymbolen dienen om persoonlij k letsel, van uzelf en van anderen, te voorkomen. Volg ze nauwgezet op.Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zij n met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar. BU_DW9000H-00156A-07_NL.indd 3BU_DW9000H-00156A-07_NL.indd 3 2016-09-20 12:30:112016-09-20 12:30:11Nederlands - 4 Belangrij ke veiligheidsvoorschriften Dit apparaat voldoen aan de huidige veiligheidsvereisten. Onjuist gebruik kan echter leiden tot persoonlij k letsel en schade. Teneinde het risico op ongevallen en schade aan het apparaat te vermij den, moet u deze instructies grondig doorlezen voordat u het apparaat voor het eerst gaat gebruiken. Zij bevatten belangrij ke informatie over de veiligheid, het gebruik en het onderhoud. Net als bij andere elektrische apparatuur met bewegende delen, zij n potentiële gevaren aanwezig. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zij n bij het gebruik. Laat kinderen (of huisdieren) niet spelen op of in de vaatwasser. De deur van de vaatwasser gaat van binnenuit niet makkelij k open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen. Als de stekker (stroomkabel) is beschadigd, moet deze door de fabrikant of haar onderhoudsagent of een persoon met vergelij kbare kwalifi caties worden vervangen om gevaarlij ke situaties te voorkomen. Het apparaat moet zodanig worden geplaatst dat de stekker, de waterkraan en de afvoerpij pen na installatie bereikbaar zij n. Ga voor informatie over de milieuverbintenissen en product specifi eke wettelij ke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

INSTRUCTIE OVER DE WEEE-MARKERING

Correcte verwij dering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zij n elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelij k afval verwij derd mogen worden aan het einde van hun gebruiksduur. Om mogelij ke schade aan het milieu of de menselij ke gezondheid door ongecontroleerde afvalverwij dering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelij ke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelij k kunnen laten recyclen. Zakelij ke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zij n elektronische accessoires mogen niet met ander bedrij fsafval voor verwij dering worden gemengd. VOORZICHTIGWAARSCHUWINGWAARSCHUWINGVOORZICHTIG Veiligheidsinstructies BU_DW9000H-00156A-07_NL.indd 4BU_DW9000H-00156A-07_NL.indd 4 2016-09-20 12:30:112016-09-20 12:30:11Nederlands - 5 01 VEILIGHEIDSINSTRUCTIES Om de kans op brand, elektrische schokken of persoonlij k letsel bij het gebruik van uw apparaat te verminderen, dient u de veiligheidsvoorschriften te volgen, waaronder de volgende: Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen van iemand die verantwoordelij k is voor hun veiligheid. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen. Voor gebruik in Europa: Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrij pen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen zonder toezicht niet worden uitgevoerd door kinderen. Als de stroomkabel is beschadigd, moet deze door de fabrikant, haar onderhoudsagent of iemand met vergelij kbare kwalifi caties worden vervangen, om gevaarlij ke situaties te voorkomen. Zorg er bij apparaten met ventilatieopeningen aan de onderzij de voor dat deze openingen niet worden geblokkeerd door vloerbedekking. De nieuwe slangen die bij het apparaat worden geleverd moeten worden gebruikt, en de oude slangen mogen niet worden hergebruikt. LET OP: Om gevaar als gevolg van het onbedoeld opnieuw instellen van een thermische zekering te vermij den, mag dit apparaat niet worden gebruikt in combinatie met een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsbedrij f wordt in- en uitgeschakeld. WAARSCHUWING BU_DW9000H-00156A-07_NL.indd 5BU_DW9000H-00156A-07_NL.indd 5 2016-09-20 12:30:112016-09-20 12:30:11Nederlands - 6 Laat de deur niet open staan. Iemand zou erover kunnen struikelen. WAARSCHUWING: messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. Dit apparaat is bedoeld om te worden gebruikt in huishoudens en soortgelij ke toepassingen zoals:

• in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen;

• door gasten in hotels, motels en andere verblij fsaccommodaties;

• in Bed & Breakfast-achtige omgevingen. INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelij k gebruik en andere soortgelij k werk- en woonomgevingen, zoals:

• kantoren en showrooms en door bewoners in voorzieningen als:

• jeugdherbergen en pensions. Het apparaat mag uitsluitend worden gebruikt als huishoudelij k apparaat, zoals beschreven in de gebruiksaanwij zing, voor het reinigen van huishoudelij k kookgerei en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlij k zij n. De fabrikant is niet verantwoordelij k voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bij tende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellij k een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen. Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik alleen vaatwas- en spoelmiddelen die zij n bedoeld voor huishoudelij ke vaatwassers. Gebruik geen afwasmiddel. Gebruik geen sterk zure schoonmaakmiddelen. Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken. Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. WAARSCHUWINGWAARSCHUWINGVOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIG Veiligheidsinstructies BU_DW9000H-00156A-07_NL.indd 6BU_DW9000H-00156A-07_NL.indd 6 2016-09-20 12:30:122016-09-20 12:30:12Nederlands - 7 01 VEILIGHEIDSINSTRUCTIES Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelij k onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder. In een apparaat met een bestekmand (afhankelij k van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zij n tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zij n voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelij k niet goed wordt verspreid. Messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zij n zich niet bewust van de mogelij ke gevaren hiervan. Wanneer u in de keuken werkt, moet er altij d toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten. Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrij pen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen zonder toezicht niet worden uitgevoerd door kinderen. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelij k is uitgelegd hoe het apparaat moet worden bediend, ze in staat zij n om het apparaat op een veilige manier te gebruiken en ze zich bewust zij n van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende en bij tende ingrediënten die een brandend gevoel in de mond, neus en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellij k een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. VOORZICHTIGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWING BU_DW9000H-00156A-07_NL.indd 7BU_DW9000H-00156A-07_NL.indd 7 2016-09-20 12:30:122016-09-20 12:30:12Nederlands - 8 INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlij k zij n. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelij k bereikbaar zij n, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Zie het gedeelte “De onderdelen en het bedieningspaneel controleren” op pagina 10.) Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zij n ingesteld. Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twij fel raadpleegt u een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een e ectief aardingssysteem. Het is belangrij k dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twij fel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelij k voor de gevolgen van een ondeugdelij k aardingssysteem (bij voorbeeld een elektrische schok). Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bij voorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur. De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselij ke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalifi ceerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelij k voor ongeautoriseerd werk. Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding.

• De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zij n, worden vervangen.

• De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bij voorbeeld tij dens vakanties).

• Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blij ven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlij k zij n. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. WAARSCHUWINGVOORZICHTIGWAARSCHUWINGWAARSCHUWINGVOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIGWAARSCHUWING Veiligheidsinstructies BU_DW9000H-00156A-07_NL.indd 8BU_DW9000H-00156A-07_NL.indd 8 2016-09-20 12:30:122016-09-20 12:30:12Nederlands - 9 01 VEILIGHEIDSINSTRUCTIES Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelij k voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altij d af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact). Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrij gbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur. In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tij de goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als:

• het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of

• wanneer de netvoeding is uitgeschakeld, of

• de hoofdzekering van de netvoeding is verwij derd, of

• de schroefzekering is verwij derd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wij ze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant. Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlij k en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen. Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij , zodat er een goede ventilatie mogelij k is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Zie het gedeelte “Waterverzachtermodus (waterhardheidniveau-instelling)” op pagina 18.) VOORZICHTIG WAARSCHUWING VOORZICHTIG VOORZICHTIG VOORZICHTIG BU_DW9000H-00156A-07_NL.indd 9BU_DW9000H-00156A-07_NL.indd 9 2016-09-20 12:30:132016-09-20 12:30:13Nederlands - 10 Uw vaatwasser installeren Zorg ervoor dat te installateur deze instructies nauwgezet opvolgt voor een veilige en normale werking van uw nieuwe vaatwasser.

DE ONDERDELEN EN HET BEDIENINGSPANEEL CONTROLEREN

Zodra uw vaatwasser is uitgepakt, controleert u of u alle onderstaande onderdelen hebt ontvangen. Neem contact op met de klantenservice van Samsung of de leverancier wanneer uw vaatwasser tij dens het vervoer is beschadigd of wanneer er onderdelen ontbreken.Houd de verpakking, nadat u de vaatwasser hebt uitgepakt, uit veiligheidsoverwegingen buiten het bereik van kinderen.

rekOnderste rekBovenste rek Bovenste sproeiarm Deur Onderzij deBovenste sproeiarmSpoelmiddelbakjeOnderste sproeiarmWaterrefl ectorZoutreservoirBedieningspaneelToebehoren - gebruiksaanwij zing afvoerslanghouder, stootplaat, inlegstuk voor derde rek, energielabel, garantiekaart, trechter (raadpleeg het gedeelte “Het zoutreservoir vullen” op pagina

maatpaneelbevestigingen (voor bepaalde modellen). Onderdeel lineaire beweging - riem die AC-motor bedient (motor ingeschakeld), rails, riem V-timing, rails voor houder (boven aan voorzij de, onder aan voorzij de)WAARSCHUWING BU_DW9000H-00156A-07_NL.indd 10BU_DW9000H-00156A-07_NL.indd 10 2016-09-20 12:30:132016-09-20 12:30:13Nederlands - 11 02 INSTALLATIE DW60H9970** / DW60J9970**-serie

Power (Aan/uit)-toets

Programmaselectietoetsen (Automatisch, ECO, Intensief, Breekbaar, Snel)

Onderste (Zonebooster) selectietoetsen

Snelheidsbooster-toets

Power (Aan/uit)-toets

Programmaselectietoetsen (Automatisch, ECO, Intensief, Breekbaar, Snel)

Onderste (Zonebooster) selectietoetsen

Power (Aan/uit) Wanneer het geselecteerde programma is voltooid, gaan alle andere indicatielampjes uit en gaat het lampje “0” enkele minuten branden. Vervolgens wordt het apparaat automatisch uitgeschakeld.

Programmakeuze Selecteer het juiste programma, afhankelij k van de vervuilingsgraad van uw vaat. Nadat u een programma hebt geselecteerd, gaat het desbetre ende programmalampje branden. Daarnaast worden de lampjes Bovenste en Onderste standaard ingeschakeld. Als u het programma wilt wij zigen nadat het is begonnen, drukt u op de toets Reset (Opnieuw instellen) en schakelt u de vaatwasser uit. Schakel de vaatwasser vervolgens weer in en selecteer een nieuw programma. Het standaardprogramma is ECO.

Automatische reiniging (voor bepaalde modellen) Selecteer deze optie om de spoelruimte van de vaatwasser te reinigen. Voor dit programma zorgt u dat de vaatwasser leeg is. De opties Bovenste en Onderste worden standaard uitgeschakeld.

Bovenste Als u Bovenste selecteert, wordt alleen de bovenste sproeiarm geactiveerd. De onderste sproeiarm blij ft inactief. Gebruik deze functie om een kleine hoeveelheid borden of glazen in het bovenste rek te reinigen. Als u Bovenste selecteert, plaatst u schalen, glazen, enzovoort alleen op het bovenste rek. Wat zich in het onderste rek bevindt, wordt niet gereinigd. Als u Bovenste selecteert, wordt de duur van het programma verkort en de hoeveelheid verbruikte elektriciteit verlaagd.

Onderste Als u Onderste selecteert, wordt alleen de onderste sproeiarm geactiveerd. De bovenste sproeiarm blij ft inactief. Gebruik deze functie om een kleine hoeveelheid borden of glazen op het onderste rek te reinigen. Als u Onderste selecteer, plaats u voorwerpen, glazen, enzovoort alleen op het onderste rek. Wat zich in het bovenste rek bevindt, wordt niet gereinigd. Als u Onderste selecteert, wordt de duur van het programma verkort en de hoeveelheid verbruikte elektriciteit verlaagd. Als u sterk vervuilde voorwerpen wilt afwassen, zoals potten en pannen, selecteert u de optie Zonebooster. (Bij deze optie wordt iets meer water en energie verbruikt.) Selecteer de optie Zonebooster L: het linkerdeel van het onderste rek wordt intensief gereinigd. Selecteer de optie Zonebooster R: het rechterdeel van het onderste rek wordt intensief gereinigd. Selecteer de opties Zonebooster L en R allebei: het gehele onderste rek wordt intensief gereinigd. Als u een Zonebooster-optie selecteert, wordt de bovenste sproeiarm niet uitgeschakeld.

Snelheidsbooster (voor bepaalde modellen) Selecteer deze optie voor een korte programmatij d. (Automatisch, ECO, Intensief.)

Reinigen Als de optie Reinigen is geselecteerd, wordt de watertemperatuur verhoogd tot 70˚C voor reiniging op hoge temperatuur. U kunt de optie Reinigen niet selecteren als u het programma Breekbaar hebt geselecteerd. Uw vaatwasser installeren BU_DW9000H-00156A-07_NL.indd 12BU_DW9000H-00156A-07_NL.indd 12 2016-09-20 12:30:152016-09-20 12:30:15Nederlands - 13 02 INSTALLATIE

Drogen+ (Bedieningsslot) Gebruik deze optie als u de vaat beter wilt drogen. De optie Drogen+ kent een langere droogfase en hogere temperaturen in de laatste spoelcyclus, wat resulteert in verbeterde droogprestaties met een iets lager stroomverbruik. *Bedieningsslot : Met deze toets kunt u de toetsen op het bedieningspaneel - behalve de toets Power (Aan/uit) - vergrendelen zodat kinderen de vaatwasser niet per ongeluk kunnen starten door de toetsen op het paneel in te drukken. Alleen de toets Power (Aan/uit) blij ft actief. U kunt de toetsen op het bedieningspaneel vergrendelen of ontgrendelen door de toets Drogen+ (Bedieningsslot) gedurende drie (3) seconden ingedrukt te houden.

• Wanneer het apparaat is ingeschakeld: Houd de toets “Drogen+ (Bedieningsslot)” drie (3) seconden lang ingedrukt.

• Wanneer het apparaat is uitgeschakeld: Druk eerst op de toets Power (Aan/uit) en houd vervolgens de toets “Drogen+ (Bedieningsslot)” drie (3) seconden lang ingedrukt.

• Bedieningsslot blij ft actief totdat u deze functie uitschakelt. U kunt geen programma's of opties selecteren zolang Bedieningsslot is ingeschakeld.

Display Hier worden de programmatij d en resterende uren en minuten, de tij d voor de uitgestelde start en controleberichten weergegeven. Als zich tij dens een programma een probleem voordoet, wordt er een controlebericht weergegeven met een waarschuwingsgeluid. Zie het gedeelte “Informatiecodes” op pagina 33. Bedieningsslot-indicatie - Gaat branden als de functie Bedieningsslot is geactiveerd (of als de vaatwasser in de stand-by- of pauzemodus staat). - Gaat uit als de vaatwasser in bedrij f is. - Wanneer Bedieningsslot is geactiveerd, gaat de indicator Bedieningsslot enkele seconden knipperen wanneer een toets (behalve Power (Aan/uit)) wordt ingedrukt. Automatische reiniging-indicatie - Gaat branden als de optie Automatische reiniging is ingeschakeld (of als de vaatwasser in de stand-by- of pauzemodus staat), maar gaat uit als de vaatwasser in bedrij f is. - Knippert elke 20 tot 22 cycli gedurende 5 seconden. - De wasbeurtenteller verdwij nt nadat de bewerking Automatische reiniging is voltooid of wanneer de 23e wasbeurt wordt bereikt zonder dat het programma Automatische reiniging wordt gebruikt. (De bewerking Reset (Opnieuw instellen) of Automatische reiniging wordt niet meegeteld voor de wasbeurtenteller.) Spoelmiddel bij vullen-indicatie - Gaat branden als het spoelmiddel op is (of als de vaatwasser in de stand-by- of pauzemodus staat). - Gaat uit als de vaatwasser in bedrij f is. Zouttekort-indicatie (*alleen bepaalde modellen) - Gaat branden als het zout in de waterverzachter op is. (of als de vaatwasser in de stand-by- of pauzemodus staat). - Gaat uit als de vaatwasser in bedrij f is. BU_DW9000H-00156A-07_NL.indd 13BU_DW9000H-00156A-07_NL.indd 13 2016-09-20 12:30:152016-09-20 12:30:15Nederlands - 14

Start vertragen Stel een cyclus tot 24 uur uit in stappen van één uur. U kunt de startvertraging verlengen duur de toets Start vertragen ingedrukt te houden. Het aangegeven uur is het tij dstip waarop het programma wordt gestart. - Na het instellen van de vertragingstij d, drukt u op de toets Start en sluit u vervolgens de deur om het programma te starten. - Als u de vertragingstij d wilt wij zigen nadat het programma is begonnen, drukt u op de toets Reset (Opnieuw instellen) en schakelt u de vaatwasser uit. Schakel de vaatwasser vervolgens weer in en selecteer een nieuw programma met een nieuwe vertragingsinstelling.

Start U start het programma door de toets Start in te drukken voordat u de deur sluit. *Reset (Opnieuw instellen): als u een lopend programma wilt annuleren en het water uit de vaatwasser wilt laten lopen, moet u de toets Start drie (3) seconden ingedrukt houden. Nadat de vaatwasser is gereset, selecteert u een programma en optie en drukt u op Start om de vaatwasser weer te starten. Voordat u een programma start, kunt u opties (Automatische reiniging, Bovenste, Onderste, Snelheidsbooster, Reinigen, Drogen+, Start vertragen) selecteren. Als u het programma wij zigt nadat u een optie hebt geselecteerd, wordt het oorspronkelij ke programma gereset. Ga als volgt te werk als u wilt voorkomen dat het touchpad minder gevoelig wordt:

• Raak het midden van elke toets met één vinger aan. Niet drukken.

• Maak het oppervlak van de aanraakbediening regelmatig schoon met een zachte, vochtige doek.

• Let erop dat u niet meerdere toetsen tegelij kertij d aanraakt, tenzij dit wordt aangegeven. Uw vaatwasser installeren BU_DW9000H-00156A-07_NL.indd 14BU_DW9000H-00156A-07_NL.indd 14 2016-09-20 12:30:152016-09-20 12:30:15Nederlands - 15 02 INSTALLATIE PROGRAMMAKEUZE

Automatisch Licht tot zwaar vervuilde dagelij kse items, automatische detectie van de mate van vervuiling.

ECO Normaal vervuilde dagelij kse items, met gereduceerd energie- en waterverbruik.

• De optie Snelheidsbooster verkort de duur van het programma.

Intensief Sterk vervuilde items, zoals potten en pannen.

Breekbaar Licht vervuilde fij ne items. Als u dit programma selecteert, kunt u de opties Snelheidsbooster, Zonebooster en Reinigen niet selecteren.

Snel Licht vervuild met zeer kort programma. Als u dit programma selecteert, kunt u de opties Snelheidsbooster

Reinigen niet selecteren.

Wassen Als de vaatwasser bezig is met een reinigende fase van een programma, is de eerste pij l verlicht en wordt de resterende tij d weergegeven.

Spoelen Als de vaatwasser bezig is met een spoelfase van een programma, is de tweede pij l verlicht en wordt de resterende tij d weergegeven.

Drogen Als de vaatwasser bezig is met een droogfase van een programma, is de derde pij l verlicht en wordt de resterende tij d weergegeven.

Reinigen Nadat de vaatwasser alle fases van een programma heeft voltooid, gaan alle andere lampjes uit. Er klinkt een geluidssignaal en “0” wordt enkele minuten weergegeven. Wanneer de vaatwasser een programma start, gaat er een lampje branden dat de voortgang van het programma aangeeft. BU_DW9000H-00156A-07_NL.indd 15BU_DW9000H-00156A-07_NL.indd 15 2016-09-20 12:30:152016-09-20 12:30:15Nederlands - 16

VOLDOEN AAN DE INSTALLATIEVEREISTEN

Voeding en aarding Gebruik geen verlengkabel. Gebruik alleen het netsnoer dat bij de vaatwasser is geleverd. Zorg er bij de installatie voor dat de stroomtoevoer aan de volgende punten voldoet:

• Een zekering van 220-240 V~, 50Hz of aardlekschakelaar.

• Een aparte zekeringengroep voor uw vaatwasser. Uw vaatwasser moet zij n geaard. Als de vaatwasser niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. Uw vaatwasser wordt geleverd inclusief een netsnoer en een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact. Sluit de aardedraad niet aan op een plastic buis, gasleiding of warmwaterleiding. Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben Raadpleeg een gekwalifi ceerde elektricien of monteur als u niet zeker weet of de vaatwasser goed geaard is. Breng geen wij zigingen aan in de stekker die bij de vaatwasser is geleverd. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien. Watertoevoer Het water uit de vaatwasser is niet drinkbaar.

• De vaatwasser kan op een koud- of warmwatertoevoer worden aangesloten, max. 60˚C.

• De kraan moet zij n voorzien van uitwendig draad van 3/4 inch.

• De waterdruk moet tussen de 0,05 en 0,8MPa liggen. Bij een lagere waterdruk, werkt de waterinlaatklep mogelij k niet goed, waardoor de vaatwasser kan worden uitgeschakeld. Als de waterdruk te hoog is, moet er mogelij k een drukafl aatkraan worden geïnstalleerd. U kunt het risico van lekkage en waterschade verminderen door:

• de kraan makkelij k toegankelij k te maken.

• De kraan dicht te draaien wanneer de vaatwasser niet gebruikt wordt.

• De leidingen periodiek te controleren op lekkage. WAARSCHUWINGWAARSCHUWINGVOORZICHTIGWAARSCHUWINGVOORZICHTIG Uw vaatwasser installeren BU_DW9000H-00156A-07_NL.indd 16BU_DW9000H-00156A-07_NL.indd 16 2016-09-20 12:30:162016-09-20 12:30:16Nederlands - 17 02 INSTALLATIE Waterstop gebruiken Een waterstop is het perfecte beschermingssysteem tegen lekkage. Een waterstop wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af. Een waterstop is een elektrisch component.

• Zorg ervoor dat u de waterstop niet beschadigt.

• Zorg dat u de watertoevoerslang die op de waterstop wordt aangesloten, niet draait of knikt. Draai in het geval van een beschadigde waterstop de kraan dicht en trek onmiddellij k de stekker uit het stopcontact. Zodra u deze maatregelen hebt getro en, neemt u contact op met de klantenservice van Samsung of een erkende installateur. Afvoer Als u een speciale afvoer voor het afwaswater gebruikt, sluit u de afvoerslang aan op een afvoer die zich tussen de 30cm tot 70cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan er water in de vaatwasser terugstromen of wordt het water niet volledig afgevoerd. Ondergrond Voor de beste prestaties moet uw vaatwasser worden geïnstalleerd op een stevige, vlakke ondergrond. Houten vloeren moeten mogelij k worden verstevigd om de trillingen te minimaliseren. Tapij t en zachte tegels zij n factoren die voor trillingen kunnen zorgen, waardoor uw vaatwasser tij dens het gebruik enigszins kan gaan bewegen. Plaats de vaatwasser nooit op een verhoging of zwakke ondergrond. Omgevingstemperatuur Installeer uw vaatwasser niet op een locatie waar het kan vriezen. Er blij ft altij d wat water achter in de veiligheidsklep, pomp en slang van de vaatwasser. Wanneer het water in het apparaat of de slangen bevriest, kan dit leiden tot schade aan het apparaat en de componenten. Proefdraaien Controleer of u de vaatwasser correct hebt geïnstalleerd door het programma Snel uit te voeren wanneer de installatie is voltooid. VOORZICHTIGVOORZICHTIGVOORZICHTIG BU_DW9000H-00156A-07_NL.indd 17BU_DW9000H-00156A-07_NL.indd 17 2016-09-20 12:30:162016-09-20 12:30:16Nederlands - 18 Voordat u het product in gebruik neemt INSTELMODUS Schakel de vaatwasser in en houd de toetsen Reinigen en Start vertragen 3 seconden ingedrukt om de modus Instellingen te openen. Als u op de toets Reinigen drukt, worden de modi in deze volgorde doorlopen: Geluidsinstellingsmodus Helderheidmodus (voor bepaalde modellen) Waterrefl ectormodus Waterverzachtermodus (voor bepaalde modellen) Automatische-deurmodus (voor bepaalde modellen). Geluidsinstellingsmodus Druk op de toets Reinigen tot “U1” of “U0” wordt weergegeven. Als u de instelling wilt wij zigen, drukt u op de toets Start vertragen. “U0” betekent dat het geluid is uitgeschakeld voor alle programma's. Deze instelling blij ft actief totdat u de instelling wij zigt. Waterverzachtermodus (waterhardheidniveau-instelling)

1. Druk op de toets Reinigen om de waterverzachtermodus te activeren (“L3” op het display staat voor de

waterverzachtermodus).

2. Zodra u de instelling voor de waterhardheid hebt aangepast, wordt het huidige waterhardheidsniveau weergegeven.

3. Gebruik de toets Start vertragen om een waterhardheidsniveau tussen de 0 en 5 te selecteren.

(Zie de onderstaande tabel voor de waterhardheidsinstellingen in uw regio.) Als het waterhardheidsniveau in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U dient de waterhardheid voor de vaatwasser echter in te stellen op 0.

4. Als u de waterhardheidsinstellingen wilt sluiten, drukt u op de toets Power (Aan/uit)

Waterhardheidstabel De hardheid van het water wordt uitgedrukt in de Duitse hardheid (°dH), de Franse hardheid (°TH) of mmol/ℓ (internationale eenheid voor de waterhardheid). Niveau Waterhardheid Regeneratie ontharder/ vaatwasprogramma (ECO-programma) Zouttoevoer ºdH ºTH mmol/ℓ Bereik 0 <6 <10 <1,0 Geen recirculatie Nee Nee 1 6-14 10-25 1-2,5 1/8 Ja Ja 2 14-23 25-40 2,5-4,0 1/5 Ja Ja 3 23-31 40-55 4,0-5,5 1/3 Ja Ja 4 31-40 55-70 5,5-7,0 1/2 Ja Ja 5 >40 >70 >7,0 1/1 Ja Ja BU_DW9000H-00156A-07_NL.indd 18BU_DW9000H-00156A-07_NL.indd 18 2016-09-20 12:30:162016-09-20 12:30:16Nederlands - 19

Voor de beste resultaten is er zacht water nodig. Hard water bevat onzuiverheden die een negatieve invloed op de prestaties van het apparaat kunnen hebben. U moet het water ontharden wanneer het water harder is dan 1,0mmol/ℓ (6°d – Duitse hardheid). Hiervoor hebt u het volgende nodig:

• Confi guratie van de waterhardheid in overeenstemming met uw gebied. Voor meer informatie over de waterhardheid in uw regio, neemt u contact op met het lokale waterleidingbedrij f. Als de waterhardheid van het water varieert, stelt u de vaatwasser in op de hoogste meetwaarde. Wanneer de waterhardheid bij voorbeeld varieert van 6,7mmol/ℓ tot 9,0mmol/ℓ, stelt u de vaatwasser in op 9,0mmol/ℓ. De standaardinstelling van de vaatwasser voor de waterhardheid is 3 (4,0-5,5mmol/ℓ). Als de instelling overeenkomt met de waterhardheid in uw regio, hoeft u de instelling niet te wij zigen. Helderheidsmodus (helderheidsinstelling LED) Druk op de toets Reinigen tot B0-B5 wordt weergegeven. (Hoe hoger het getal, hoe hoger de helderheid.) Als u de instelling wilt wij zigen, drukt u op de toets Start vertragen. (voor bepaalde modellen). Automatische-deurmodus Om de droogprestaties te verbeteren, wordt de deur automatisch geopend wanneer het programma is voltooid. De deur wordt geopend vlak voordat een programma wordt beëindigd. Vervolgens wordt “0” 30 seconden op het display weergegeven. Druk op de toets Reinigen om de automatische-deurmodus te activeren. (“A1” (Automatisch aan) op het display geeft de automatische-deurmodus aan.) Druk op de toets Start vertragen om de automatische-deurfunctie in of uit te schakelen.

• A1: automatische deur ingeschakeld.

• A0: automatische deur uitgeschakeld.

• Tij dens het programma ECO blij ft de automatische-deurfunctie zonder ingeschakelde optie actief.

• Nadat de deur in de automatische-deurmodus is geopend, kan deze 2 minuten lang niet meer gesloten worden.

• De automatische-deurfunctie wordt uitgeschakeld voor het programma Snel. Als u de instelling “Automatische-deurmodus” wij zigt, heeft dit mogelij k invloed op de droogresultaten. Selecteer de modus “A1” voor betere droogresultaten. BU_DW9000H-00156A-07_NL.indd 19BU_DW9000H-00156A-07_NL.indd 19 2016-09-20 12:30:162016-09-20 12:30:16Nederlands - 20 VAATWASZOUT GEBRUIKEN Het zoutreservoir vullen Om het water te ontharden, moet u het zoutreservoir met vaatwaszout vullen. Gebruik alleen vaatwaszout. Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen. Vul het zoutreservoir altij d vlak voordat u een van de volledige vaatwasprogramma's uitvoert om corrosie door overmatig zout of zout water te voorkomen.

2. Draai het deksel van het zoutreservoir open door deze tegen de klok in te

3. Vul het zoutreservoir met water (alleen nodig wanneer u het apparaat

voor het eerst gebruikt).

4. Voeg het vaatwaszout toe.

Het vaatwaszoutreservoir heeft een capaciteit van ongeveer 1kg. Voeg niet te veel zout aan het reservoir toe.

5. Verwij der het overtollige zout rond de opening van het zoutreservoir en

de afdichting. Als het overtollige zout niet wordt verwij derd, sluit het deksel van het reservoir mogelij k niet goed af en kan er zout water in de vaatwasser vloeien. Dit heeft een negatieve invloed op de prestaties.

6. Draai het deksel van het zoutreservoir goed vast door deze met de klok mee te

draaien. U wordt aangeraden de functie Snel uit te voeren om de trommel te reinigen wanneer u een grote hoeveelheid zout of zout water in de binnenste trommel hebt gemorst. Achterblij vende zoutkorrels of zout water kunnen corrosie veroorzaken. Afhankelij k van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje “Zouttekort ” wordt uitgeschakeld. De indicatie Zouttekort controleren Als het indicatielampje “Zouttekort ” brandt, volgt u de bovenstaande procedure om vaatwaszout toe te voegen. Wanneer het indicatielampje “Zouttekort ” brandt, betekent dit dat u vanaf dat moment nog drie vaatwasprogramma's kunt uitvoeren. VOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIG Voordat u het product in gebruik neemt BU_DW9000H-00156A-07_NL.indd 20BU_DW9000H-00156A-07_NL.indd 20 2016-09-20 12:30:182016-09-20 12:30:18Nederlands - 21 04 LADEN Uw vaatwasser laden RICHTLIJ NEN VOOR HET WASSEN VAN DE VAAT Volg deze eenvoudige richtlij nen voor de beste resultaten en om energie te besparen. Voordat u de vaat laadt Ontdoe de vaat van voedselresten, zoals botten, vruchtzaad enz., en afval, zoals tandenstoker, papieren servetten enz. Voedselresten en afval kunnen uw vaat beschadigen, lawaai maken of zelfs resulteren in een defect aan het apparaat.Was geen items die zij n bedekt met as, zand, was, smeerolie of verf.Deze materialen beschadigen het apparaat en as lost niet op en wordt alleen maar verspreid. Items die niet geschikt zij n voor de vaatwasser

• Koper, brons, tin, ivoor en aluminium items of items die zij n voorzien van een kleefmiddel• Niet-hittebestendige plasticsoorten• Handwerk, antiek, waardevolle vazen en decoratief glaswerk• Op glazuur aangebrachte kleuren• Houten bestek en aardewerk of items met houten onderdelen• Fij n glaswerk of glaswerk dat loodkristal bevatZilverwerk dat in aanraking komt met voedsel dat zwavel bevat, kan verkleuren. Bij voorbeeld eigeel, uien, mayonaise, mosterd, vis, visnat en marinades.• Wanneer glazen regelmatig worden gewassen, kunnen ze dof worden. Gebruik de vaatwasser niet voor fij n glaswerk of glaswerk dat loodkristal bevat.Aluminium componenten (bij voorbeeld vetfi lters) moeten niet worden gereinigd met bij tende, alkalinehoudende reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een chemische reactie veroorzaken. Gebruik alleen items, bij voorbeeld glazen, porselein en bestek, die de fabrikant als vaatwasserbestendig aanmerkt.VOORZICHTIGWAARSCHUWINGWAARSCHUWING BU_DW9000H-00156A-07_NL.indd 21BU_DW9000H-00156A-07_NL.indd 21 2016-09-20 12:30:192016-09-20 12:30:19Nederlands - 22 DE HOOGTE VAN HET BOVENSTE REK AANPASSEN U kunt de hoogte van het bovenste rek in uw Samsung-vaatwasser aanpassen, zodat het onderste rek plaats biedt aan grotere borden. Afhankelij k van de hoogte van het bovenste rek, biedt het onderste rek plaats aan borden met een diameter van maximaal 30 cm en het bovenste rek aan borden met een diameter van maximaal 20 cm.

1. U kunt het bovenste rek 5 cm laten zakken door

aan de hendels aan de linker- en rechterkant van het bovenste rek te trekken en het bovenste rek tegelij kertij d enigszins omlaag te drukken.

2. U kunt het bovenste rek omhoog schuiven door

de bovenste mand naar boven te trekken. De hendel klikt vast en het bovenste rek schuift naar de hoogste stand. Het is raadzaam de hoogte van het bovenste rek in te stellen voordat u vaatwerk in het rek plaatst. Als u het rek aanpast nadat u het vaatwerk hebt geplaatst, zou u het vaatwerk kunnen beschadigen. Als u de hoogte niet aanpast door de linker- en rechterhendel gelij ktij dig te gebruiken, sluit de deur van de vaatwasser mogelij k niet goed. Trek het bovenste rek volledig naar buiten voordat u de hoogte aanpast. HET BOVENSTE REK VERWIJ DEREN (VOOR BEPAALDE MODELLEN) U kunt het bovenste rek verwij deren om in het onderste rek plaats te bieden aan extra grote items. Zorg ervoor dat de houderrails niet losraken. Als u het bovenste rek van de rail wilt verwij deren, trekt u het uit de spoelruimte naar voren, tot het niet verder kan. Houd de houderrails aan beide zij den omlaag om het bovenste rek te ontgrendelen. Schuif het bovenste rek tot het uiteinde van één houderrail naar buiten en til het vervolgens omhoog. Herhaal bovenstaande stappen voor de andere houderrail. Stap 1. Stap 2. Stap 3. VOORZICHTIG Uw vaatwasser laden BU_DW9000H-00156A-07_NL.indd 22BU_DW9000H-00156A-07_NL.indd 22 2016-09-20 12:30:192016-09-20 12:30:19Nederlands - 23 04 LADEN

VAATWERK IN HET ONDERSTE REK PLAATSEN

Plaats kookgerei (potten, pannen enz.) met een diameter tot 30 cm in het onderste rek. Het onderste rek is speciaal ontworpen voor schalen, soepkommen, borden, potten, deksels en braadsleden. We raden u aan kopjes, glaswerk en kleine borden in het bovenste rek te plaatsen. Raadpleeg de onderstaande afbeeldingen. Grote items in de zoneboostergebieden plaatsen Grote items, zoals potten en pannen, kunt u aan de linker- of rechterzij de van het onderste rek (de Zonebooster-gebieden) plaatsen voor een e ectievere reiniging. Als u de optie Zonebooster selecteert, wordt er een extra, krachtige jet geactiveerd en op de items in de Zonebooster-gebieden gericht. Zorg ervoor dat handvatten van potten en andere items de sproeiarmen en waterrefl ector niet in de weg zitten. BU_DW9000H-00156A-07_NL.indd 23BU_DW9000H-00156A-07_NL.indd 23 2016-09-20 12:30:192016-09-20 12:30:19Nederlands - 24

VAATWERK IN HET BOVENSTE REK PLAATSEN

Het bovenste rek is ontworpen voor kleine borden, mokken, glazen en plastic items waarop staat aangegeven dat ze vaatwasserbestendig zij n. Draai die borden om wanneer ze op het bovenste rek worden geladen. Dit om te voorkomen dat zich water in de borden ophoopt. Zorg ervoor dat het vaatwerk de sproeiarm onder aan het bovenste rek niet in de weg zit. (Controleer dit door de sproeiarm zelf rond te draaien.) Trek bij het plaatsen van vaatwerk het bovenste rek voldoende naar buiten, zodat u voldoende ruimte hebt en niet met het vaatwerk tegen het keukenblad stoot. De steundraad gebruiken Gebruik de steundraad om borden van verschillend formaat op hun plaats te houden. Plaats grotere borden in sectie A en draai de draad naar rechts om ze op hun plaats te houden. Plaats kleinere borden in sectie B en draai de draad naar links om ze op hun plaats te houden. Sectie A en B zijn onderling verwisselbaar. U wordt echter aangeraden om grotere borden in sectie A te plaatsen.

De glashouder gebruiken U kunt kopjes, kleine items en lang kookgerei op de kopjesrekken plaatsen. Dit is ook een handige manier om wij nglazen af te wassen. Plaats de wij nglazen op de pinnen van de kopjesrekken. Wanneer de kopjesrekken niet worden gebruikt, kunnen ze ook omhoog worden geklapt. Pas de hoogte van de bovenste mand niet aan wanneer glashouders omhoog staan. In dat geval kunt u de bovenste lade niet naar binnen schuiven. VOORZICHTIG Uw vaatwasser laden BU_DW9000H-00156A-07_NL.indd 24BU_DW9000H-00156A-07_NL.indd 24 2016-09-20 12:30:202016-09-20 12:30:20Nederlands - 25 04 LADEN HET 3

Bestek in het bestekrek plaatsen In aanvulling op de standaardbestekmand in het onderste rek zij n bepaalde modellen uitgerust met een bestekrek. Het bestekrek is geschikt voor bestek en kook- of serveergerei. U kunt bestek en kook- of serveergerei op het bestekrek plaatsen. Het bestekrek verwij deren Het gehele bestekrek kan worden verwij derd als er meer ruimte nodig is voor grotere items op het bovenste rek. Bestek in het inlegstuk voor bestek plaatsen (voor bepaalde modellen) Bepaalde modellen zij n uitgerust met een verwij derbaar, opvouwbaar inlegstuk in aanvulling op het bestekrek. Plaats het inlegstuk op het bestekrek en plaats vervolgens het bestek en kook- en serveergerei op het inlegstuk. Nadat er een programma is voltooid en het bestek en kook- en serveergerei droog zij n, kunt u het inlegstuk opvouwen en het bestek en kook- en serveergerei in het inlegstuk naar de laden dragen waarin u het wilt opbergen. Wees voorzichtig als u het inlegstuk opvouwt en verplaatst als er een lang, dun voorwerp op ligt. Het voorwerp kan eruit vallen en lichamelij k letsel veroorzaken. We raden u aan het inlegstuk niet te verplaatsen als het nat is. Wacht tot het inlegstuk droog is Het inlegstuk droogt snel en is binnen enkele minuten droog als het na een programma aan lucht wordt blootgesteld.

• Zorg er wanneer u bestek en kook- en serveergerei op het bestekrek plaatst voor dat de items de sproeiarm van het rek niet in de weg zitten. Als ze de sproeiarm belemmeren, verwij dert u het inlegstuk en probeert u het opnieuw. WAARSCHUWING BU_DW9000H-00156A-07_NL.indd 25BU_DW9000H-00156A-07_NL.indd 25 2016-09-20 12:30:202016-09-20 12:30:20Nederlands - 26 WASMIDDEL GEBRUIKEN Voor alle vaatwasprogramma’s moet u een vaatwasmiddel in het vaatwasmiddelbakje gebruiken. Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma. Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt. Zorg ervoor dat u geen vaatwasmiddelen inslikt. Adem ook de dampen niet in. Vaatwasmiddelen bevatten irriterende en bij tende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellij k een arts. Houd vaatwasmiddelen buiten het bereik van kinderen. Het vaatwasmiddelbakje vullen

1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling omlaag te

drukken. Het klepje staat na afl oop van een vaatwasprogramma altij d open.

2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de aanbevolen

hoeveelheid vaatwasmiddel.

3. Sluit het klepje door dit naar links en vervolgens omlaag te schuiven.

Er is geen afzonderlij ke toets voor het gebruik van vaatwastabletten.

4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt, doet

u een kleine hoeveelheid vaatwasmiddel (ongeveer 8 g) op de deur. Dit wordt gebruikt tij dens het voorspoelen. VOORZICHTIGWAARSCHUWINGWAARSCHUWING Uw vaatwasser laden BU_DW9000H-00156A-07_NL.indd 26BU_DW9000H-00156A-07_NL.indd 26 2016-09-20 12:30:212016-09-20 12:30:21Nederlands - 27 04 LADEN SPOELMIDDEL GEBRUIKEN Het spoelmiddelreservoir vullen Zodra het indicatielampje Spoelmiddel bij vullen op het bedieningspaneel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser. Gebruik geen gewoon vaatwasmiddel in het spoelmiddelreservoir.

1. Draai het deksel van het spoelmiddelreservoir open door deze tegen de klok in

te draaien. U verbetert de droogprestaties door spoelmiddel toe te voegen bij gebruik van vaatwastabletten.

2. Vul het spoelmiddelreservoir met spoelmiddel.

Gebruik het kij kglas wanneer u het reservoir met spoelmiddel vult. Vul het reservoir niet tot boven de niveau-indicator. Door een teveel aan spoelmiddel kan het reservoir tij dens het programma overstromen.

3. Stel de spoelmiddelindicator in op een waarde tussen 1 en 6. Hoe hoger de

waarde, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de toets te draaien. - Als het drogen niet goed of slechter is, stelt u dit bij naar een hoger niveau. - Als u en gekleurde laag heeft, dan verlaagt u het niveau.

4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de klok mee te draaien.

VOORZICHTIGVOORZICHTIG BU_DW9000H-00156A-07_NL.indd 27BU_DW9000H-00156A-07_NL.indd 27 2016-09-20 12:30:212016-09-20 12:30:21Nederlands - 28 Uw vaatwasser reinigen en onderhouden Als u de vaatwasser goed schoonhoudt, resulteert dit in betere prestaties, voorkomt u onnodige reparaties en verlengt u de levensduur.

DE BUITENKANT REINIGEN

Wanneer u op de vaatwasser morst, kunt u de vaatwasser het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om de gemorste sto en en stof van het bedieningspaneel te vegen. Gebruik geen wasbenzine, was, thinner, bleekmiddel of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken. Reinig de vaatwasser niet door er water over te sprenkelen. Zorg er met name voor dat de elektrische componenten niet in contact komen met water. Als uw vaatwasser is voorzien van een roestvrij stalen deurpaneel, gebruikt u een zachte doek en een speciaal reinigingsmiddel voor roestvrij stalen huishoudelij ke apparaten of een vergelij kbaar product om de deur te reinigen.

DE BINNENKANT REINIGEN

In het geval van kalkaanslag of vetresten aan de binnenkant, verwij dert u deze met een vochtige doek of vult u het vaatwasmiddelbakje met een vaatwasmiddel en voert u het programma met de hoogste spoeltemperatuur uit, zonder dat u items in de vaatwasser plaatst. Verwij der de afdichting aan de voorzij de niet. Wanneer u de afdichting verwij dert, kan er lekkage ontstaan of functioneert de vaatwasser niet naar behoren. De motor kan beschadigd raken wanneer u de waterrefl ector handmatig verplaatst. VOORZICHTIGVOORZICHTIGVOORZICHTIG BU_DW9000H-00156A-07_NL.indd 28BU_DW9000H-00156A-07_NL.indd 28 2016-09-20 12:30:212016-09-20 12:30:21Nederlands - 29

2. Draai de fi lterhouder tegen de klok in om deze te verwij deren.

3. Verwij der het fij ne fi lter (plat rechthoekig).

4. Demonteer het grove fi lter en microfi lter.

5. Verwij der al het vuil of andere resten van de fi lters en spoel ze af onder stromend

6. Monteer de fi lters in de omgekeerde volgorde, plaats de fi lterhouder terug en

draai de houder vast door deze met de klok mee te draaien. Als de fi lterhouder niet goed wordt vastgedraaid, heeft dit een negatieve invloed op de prestaties. VOORZICHTIG BU_DW9000H-00156A-07_NL.indd 29BU_DW9000H-00156A-07_NL.indd 29 2016-09-20 12:30:222016-09-20 12:30:22Nederlands - 30

DE SPROEIARMEN SCHOONMAKEN

Als de reinigingsresultaten niet voldoende zij n of de sproeiarmen verstopt lij ken, kunt u de sproeiarmen schoonmaken. Verwij der de sproeiarmen voorzichtig, aangezien deze makkelij k kunnen breken. Bovenste sproeiarm

1. Trek het bovenste rek naar voren.

3. Verwij der de arm als deze moet worden schoongemaakt.

4. Verwij der de moer en vervolgens de sproeiarm.

5. Maak de sproeiarm schoon, plaats deze terug en draai de

6. Draai de moer stevig met de hand vast.

7. Controleer of de sproeiarm goed is bevestigd door deze rond

te draaien. Bovenste sproeiarm

2. Verwij der de arm als deze moet worden schoongemaakt.

3. Trek eerst het bovenste rek naar buiten. Maak de dop van

de sproeiarm los door deze linksom te draaien. Verwij der de bovenste sproeiarm.

4. Maak de sproeiarm schoon, plaats deze terug en bevestig

de dop op de sproeiarm door de dop rechtsom te draaien.

5. Controleer of de sproeiarm goed is bevestigd door deze rond

Dop van de sproeiarm

UW VAATWASSER OPSLAAN

Als u de vaatwasser voor langere tij d moet opslaan, moet u eerst al het water uit het apparaat afvoeren en vervolgens de waterslang loskoppelen. Als er water in de slangen of de interne componenten achterblij ft voordat u de vaatwasser opslaat, kan deze beschadigd raken. Nadat u het water hebt afgevoerd en de vaatwasser hebt losgekoppeld, moet u de watertoevoerkraan dichtdraaien en de stroomonderbreker uitschakelen. Uw vaatwasser reinigen en onderhouden BU_DW9000H-00156A-07_NL.indd 30BU_DW9000H-00156A-07_NL.indd 30 2016-09-20 12:30:222016-09-20 12:30:22Nederlands - 31 06 PROBLEMEN OPLOSSEN Problemen oplossen en informatiecodes CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW VAATWASSER...

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING

Het apparaat start niet. De deur is niet volledig gesloten.Controleer of de deur volledig is gesloten en vergrendeld. Controleer of het bovenste rek goed is aangesloten op het spruitstuk.Controleer ook op eventueel onevenwichtige montage van het bovenste rek.De toets Start (Reset (Opnieuw instellen)) is niet geselecteerd.Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start (Reset (Opnieuw instellen)) voordat u de deur sluit.Er is geen programma geselecteerd. Selecteer een programma.Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan.Er wordt geen water toegevoerd. Controleer of de watertoevoerkaan is geopend.Het bedieningspaneel is vergrendeld.Schakel de functie Bedieningsslot uit om het bedieningspaneel te ontgrendelen. Er hangt een nare geur. Na het laatste programma is er water achtergebleven.Vul het vaatwasmiddelbakje zonder vaat te laden en voer het programma Automatische reiniging uit om de vaatwasser te reinigen. Er is water achtergebleven nadat het programma is beëindigd. De afvoerslang is geknikt of verstopt. Trek de slang recht en ontstop deze. Er blij ven voedselresten achter op de vaat. Er is een verkeerd programma geselecteerd.Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat.Het fi lter is vuil of niet goed bevestigd.Maak het fi lter schoon en zorg ervoor dat de fi lters goed worden bevestigd.Er wordt geen of onvoldoende vaatwasmiddel gebruikt.Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel.De waterdruk is te laag. De waterdruk moet tussen de 0,05 en 0,8MPa liggen.De jets van de sproeiarmen zitten verstopt.Maak de sproeiarmen schoon.De vaat is niet goed geladen.Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd.Het water is te hard.Controleer of het indicatielampje voor het bij vullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe. BU_DW9000H-00156A-07_NL.indd 31BU_DW9000H-00156A-07_NL.indd 31 2016-09-20 12:30:222016-09-20 12:30:22Nederlands - 32

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING

De vaat droogt niet goed. Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir. Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen. Er zij n vaatwastabletten gebruikt zonder dat de functie Drogen+ is geselecteerd. Selecteer de functie Drogen+ of gebruik een spoelmiddel. Er blij ft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser. Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt. De vaatwasser maakt lawaai. De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tij dens de beginfase van het afpompen. Dit is normaal. De vaatwasser staat niet waterpas. Zorg ervoor dat de vaatwasser waterpas staat. U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot. Deel de vaat opnieuw in. Er blij ft een geel of bruin laagje op de kopjes en schotels achter. Dit kan worden veroorzaakt door ko e of thee. Gebruik een programma met een hogere temperatuur. Er branden geen indicatielampjes. Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan. De armen draaien niet soepel. De armen zitten verstopt met voedselresten. Maak de armen schoon. Er blij ft een wit laagje op het bestek of aardewerk achter. Er is hard water gebruikt. Controleer het indicatielampje voor het bij vullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid. Problemen oplossen en informatiecodes BU_DW9000H-00156A-07_NL.indd 32BU_DW9000H-00156A-07_NL.indd 32 2016-09-20 12:30:232016-09-20 12:30:23Nederlands - 33 06 PROBLEMEN OPLOSSEN INFORMATIECODES Op het bedieningspaneel worden informatiecodes weergegeven om u inzicht te geven in wat er met uw vaatwasser gebeurt. CODE OPLOSSING

• Functionele controle. Draai de watertoevoerkraan dicht, schakel de aardlekschakelaar van de vaatwasser uit en neem contact op met een geautoriseerd Samsung-servicecentrum.

• Als zich lekkage voordoet bij de watertoevoerkraan, draait u de watertoevoerkraan dicht, schakelt u de aardlekschakelaar van de vaatwasser uit en neemt u contact op met de installateur voor reparatie. Als het probleem zich blij ft voordoen, neemt u contact op met een geautoriseerd Samsung- servicecentrum.

Probleem met de watertoevoer

• Controleer of de watertoevoerkraan is dichtgedraaid, de watertoevoer is onderbroken of de watertoevoerkraan of -slang bevroren is of verstopt zit met vreemde deeltjes. Als het probleem zich blij ft voordoen, draait u de watertoevoerkraan dicht en neemt u contact op met een geautoriseerd Samsung-servicecentrum.

• Controleer nadat u de watertoevoerkraan hebt gesloten of de afvoerslang is verstopt of geknikt. Controleer ook of het afvoerputje is verstopt. Als het probleem zich blij ft voordoen, neemt u contact op met een geautoriseerd Samsung-servicecentrum.

• Functionele controle. Voeg vaatwasmiddel aan de lege vaatwasser toe en voer een programma uit. Als het probleem zich blij ft voordoen, schakelt u de aardlekschakelaar van de vaatwasser uit en neemt u contact op met een geautoriseerd Samsung-servicecentrum.

Probleem met de werking van de pomp

• Functionele controle. Schakel de vaatwasser uit en schakel deze opnieuw in. Als het probleem zich blij ft voordoen, neemt u contact op met een geautoriseerd Samsung- servicecentrum. Zie de achterkant van deze handleiding voor meer informatie en neem contact op met de klantenservice van Samsung in het geval van codes die hierboven niet worden genoemd. BU_DW9000H-00156A-07_NL.indd 33BU_DW9000H-00156A-07_NL.indd 33 2016-09-20 12:30:232016-09-20 12:30:23Nederlands - 34 Programmatabel PROGRAMMATABEL Automatisch ECO Intensief Breekbaar SnelHoeveelheid voedselrestenZeer licht tot sterk vervuildNormaal Zwaar Licht LichtProgrammavolgordeVoorspoelen Hoofdwas Spoelen Heet spoelen Drogen EindeVoorspoelen Hoofdwas Spoelen Heet spoelen Drogen EindeVoorspoelen Hoofdwas Spoelen Heet spoelen Drogen EindeVoorspoelen Hoofdwas Spoelen Heet spoelen Drogen EindeHoofdwas Spoelen Heet spoelen EindeWaterverbruik (l) 9,2-17,7 10,7 21,7-25,9 10,9 11,2Energieverbruik (kWh) 1,0-1,5 0,94 1,65 0,84 0,9 Duur van het programma (min) 114-196 179-190 181-199 110-113 35-38 De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water. Snel wasprogramma: Met dit programma werkt de automatische-deurfunctie niet (zonder droogfase). Continu gebruik van de Snel cyclus voor een langere tijd wordt afgeraden. Dit kan de prestaties van de waterverzachter aantasten. Het energieverbruik is afhankelijk van de watertemperatuur en/of lading. Als het spoelmiddelreservoir leeg is, nemen de tijd en temperatuur mogelijk licht toe. Het waterverbruik en de programmatijd zijn afhankelijk van de stappen of opties die u toevoegt en de druk en temperatuur van het water. BU_DW9000H-00156A-07_NL.indd 34BU_DW9000H-00156A-07_NL.indd 34 2016-09-20 12:30:232016-09-20 12:30:23Nederlands - 35 08 BIJ LAGE Bij lage DE VAATWASSER OP EEN MILIEUVRIENDELIJ KE WIJ ZE AFDANKEN Uw vaatwasser is gemaakt van recyclebare materialen. Houdt u zich bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Knip de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwij der de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten. Gebruik niet meer wasmiddel dan aanbevolen in de instructies van de wasmiddelfabrikant.

VERKLARING VAN CONFORMITEIT

Dit product voldoet aan de vereisten van de volgende richtlij nen: EMC-richtlij n 2004/108/EC Laagspanningsrichtlij n 2006/95/EC SPECIFICATIES MODEL

• Afmetingen van de ruimte rondom het apparaat.

• Afmetingen en plaatsing van de ondersteuning en aansluiting van het apparaat binnen deze ruimte.

• Minimale afstand tussen de verschillende onderdelen van het apparaat en de omgeving.

• Minimale afmetingen van de ventilatieopeningen en de juiste locatie ervan.

• Aansluiting van het apparaat op netvoeding en de aansluiting van afzonderlij ke onderdelen.

• Noodzaak om het apparaat na de installatie van netvoeding te kunnen afsluiten, tenzij het apparaat is voorzien van een schakelaar die voldoet aan 24.3. U kunt het apparaat mogelij k afsluiten door de stekker bereikbaar te houden of een schakelaar op de stroomkabel aan te sluiten overeenkomstig de regels die gelden voor elektrische bedrading.

• Raadpleeg de instructies voor vaste apparaten voor informatie over hoe het apparaat aan de ondersteuning moet worden bevestigd. De bevestigingsmethode mag niet gebaseerd zij n op het gebruik van kleefsto en, aangezien deze niet als betrouwbaar bevestigingsmiddel worden gezien. BU_DW9000H-00156A-07_NL.indd 35BU_DW9000H-00156A-07_NL.indd 35 2016-09-20 12:30:232016-09-20 12:30:23Nederlands - 36 Voor standaardtest De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).• Wascapaciteit: Couvert voor 14 personen• Testnorm: EN50242/IEC60436• Positie van bovenste mand: Laag• Programma: ECO • Aanvullende opties: Alleen bovenste + alleen onderste (standaard)• Spoelmiddelinstelling: 6• Dosering van standaard vaatwasmiddel - 14 PS: 7 g + 28 g• Zie de onderstaande afbeeldingen A, B en C voor de schikking van het vaatwerk. Couvert voor 14 personen

Plaats de bedrading door deze naar de linkerzij de te laten lopen.Zonder inlegstuk voor het 3e rekAfbeelding A-1: Onderste mand Afbeelding B-1: Bovenste mand Afbeelding C-1: Bestekbak Soepborden: Havervlokken Kopjes: Thee Soeplepels: Havervlokken Eetborden: Ei Schotels: Thee Vorken: Ei Eetborden: Vlees Glazen: Melk Messen Dessertschalen: Spinazie Kleine/middelgrote kommen: Spinazie Dessertlepels Dessertschalen: Ei Grote schalen: Vlees Theelepels Ovale schaal: Margarine Serveerbestek BU_DW9000H-00156A-07_NL.indd 36BU_DW9000H-00156A-07_NL.indd 36 2016-09-20 12:30:232016-09-20 12:30:23Nederlands - 37 10 PRODUCTKAART Productkaart REGELGEVING (EU) Nr. 1059/2010 “ * ” Een sterretje betekent een variantmodel en kan variëren (0-9) of (A-Z). (alleen voor Duitsland) Leverancier SAMSUNG Modelnaam DW60J9970BB DW60J9970SS DW60J9950SS DW60K8550BB Nominale capaciteit (standaardcouverts)

Energie-e ciëntieklasse A++ A++ A++ A++ Ecolabel No No No No Jaarlij ks energieverbruik (AE

Energieverbruik standaardprogramma (E

(kWh) 0,936 0,936 0,936 0,936 Energieverbruik in de uitstand, P

Drooge ciëntieklasse, A (meest e ciënt) tot G (minst e ciënt) AAAA Standaardprogramma

Eco Eco Eco Eco Programmaduur voor het standaard vaatwasprogramma

Installatie Onderbouw

Half-inbouw -JaJa- Volledig ingebouwd Ja - - Ja

1) Gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen

met laag energieverbruik. Het werkelij ke energieverbruik is afhankelij k van de wij ze waarop het apparaat wordt gebruikt.

2) Gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelij ke waterverbruik is afhankelij k van de

wij ze waarop het apparaat wordt gebruikt.

3) ‘Standaardprogramma’ is het standaardafwasprogramma waarop de informatie op het label en de kaart betrekking

heeft, dat dit programma geschikt is voor het reinigen van normaal vervuild vaatwerk en dat dit het meest e ciënte programma is voor wat betreft energie- en waterverbruik. BU_DW9000H-00156A-07_NL.indd 37BU_DW9000H-00156A-07_NL.indd 37 2016-09-20 12:30:252016-09-20 12:30:25Nederlands - 38 REGELGEVING (EU) Nr. 1059/2010 “ * ” Een sterretje betekent een variantmodel en kan variëren (0-9) of (A-Z). Leverancier SAMSUNG Modelnaam DW60H9970U* DW60H9950U* DW60J9960U* DW60H9970F* Nominale capaciteit (standaardcouverts) 14 14 14 14 Energie-e ciëntieklasse A++ A++ A++ A++ Ecolabel Nee Nee Nee Nee Jaarlij ks energieverbruik (AE

Energieverbruik standaardprogramma (E

(kWh) 0,936 0,936 0,936 0,936 Energieverbruik in de uitstand, P

Drooge ciëntieklasse, A (meest e ciënt) tot G (minst e ciënt) AAAA Standaardprogramma

Eco Eco Eco Eco Programmaduur voor het standaard vaatwasprogramma

Geluidsemissie via de lucht (dBA re 1pW) 41 44 41 41 Installatie Onderbouw Ja Ja Ja - Vrij staand ---Ja Half-inbouw ---- Volledig ingebouwd ----

1) Gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen

met laag energieverbruik. Het werkelij ke energieverbruik is afhankelij k van de wij ze waarop het apparaat wordt gebruikt.

2) Gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelij ke waterverbruik is afhankelij k van de

wij ze waarop het apparaat wordt gebruikt.

3) 'Standaardprogramma' is het standaardafwasprogramma waarop de informatie op het label en de kaart betrekking

heeft, dat dit programma geschikt is voor het reinigen van normaal vervuild vaatwerk en dat dit het meest e ciënte programma is voor wat betreft energie- en waterverbruik. Productkaart BU_DW9000H-00156A-07_NL.indd 38BU_DW9000H-00156A-07_NL.indd 38 2016-09-20 12:30:252016-09-20 12:30:25Nederlands - 39 10 PRODUCTKAART REGELGEVING (EU) Nr. 1059/2010 “ * ” Een sterretje betekent een variantmodel en kan variëren (0-9) of (A-Z). Leverancier SAMSUNG Modelnaam DW60H9950F* DW60J9970S* DW60J9950S* DW60J9970B* Nominale capaciteit (standaardcouverts) 14 14 14 14 Energie-e ciëntieklasse A++ A++ A++ A++ Ecolabel Nee Nee Nee Nee Jaarlij ks energieverbruik (AE

Energieverbruik standaardprogramma (E

(kWh) 0,936 0,936 0,936 0,936 Energieverbruik in de uitstand, P

Drooge ciëntieklasse, A (meest e ciënt) tot G (minst e ciënt) AAAA Standaardprogramma

Eco Eco Eco Eco Programmaduur voor het standaard vaatwasprogramma

Geluidsemissie via de lucht (dBA re 1pW) 44 41 44 41 Installatie Onderbouw ---- Vrij staand Ja - - - Half-inbouw Ja Ja - Volledig ingebouwd --Ja

1) Gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen

met laag energieverbruik. Het werkelij ke energieverbruik is afhankelij k van de wij ze waarop het apparaat wordt gebruikt.

2) Gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelij ke waterverbruik is afhankelij k van de

wij ze waarop het apparaat wordt gebruikt.

3) 'Standaardprogramma' is het standaardafwasprogramma waarop de informatie op het label en de kaart betrekking
