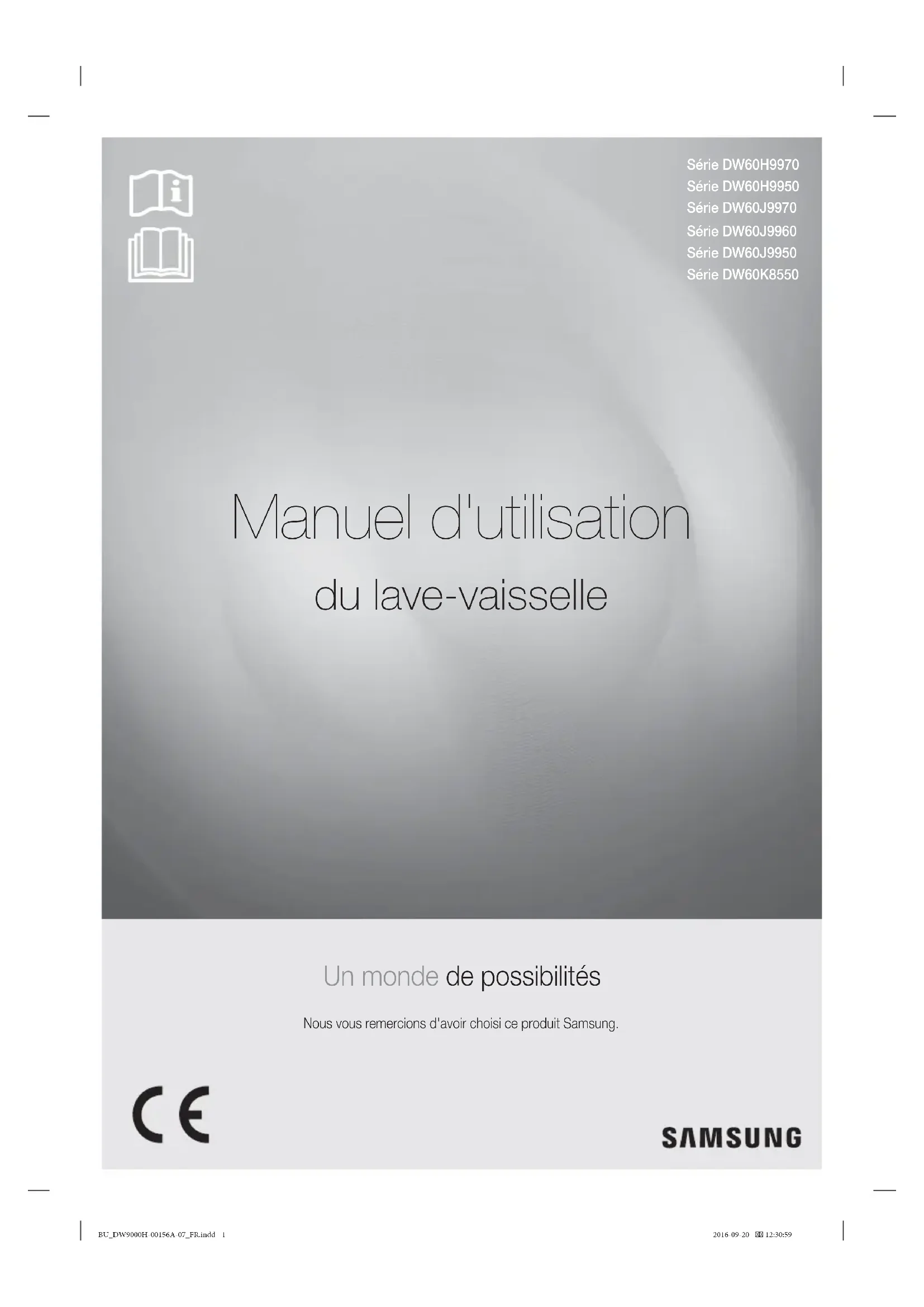

MODE D'EMPLOI DW60J9950SS SAMSUNG

10 Vérifi cation des pièces et du panneau de commande 15 Sélecteur de programme 15 A chages de la progression 16 Conditions indispensables à l'installation

18 Mode Réglage 20 Utilisation du sel de lave-vaisselle

21 Consignes de lavage 22 Réglage de la hauteur du panier supérieur 22 Retrait du panier supérieur (pour certains modèles) 23 Chargement du panier inférieur 24 Chargement du panier supérieur 25 Utilisation du 3 ème panier (couverts) 26 Utilisation du produit de lavage 27 Utilisation du produit de rinçage

28 Nettoyage de la partie extérieure 28 Nettoyage de la cuve de lavage 29 Nettoyage des fi ltres 30 Nettoyage des gicleurs 30 Entreposage de votre lave-vaisselle

31 Consultez cette rubrique si vous rencontrez l'un des problèmes suivants... 33 Information concernant les codes d'erreur

34 Tableau des programmes ANNEXE

35 Mise au rebut du lave-vaisselle et préservation de l'environnement 35 Déclaration de conformité 35 Caractéristiques techniques

Consignes de sécurité Félicitations pour l'acquisition de votre nouveau lave-vaisselle Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Veuillez le lire attentivement afi n de profi ter pleinement des nombreux avantages et fonctions qu'o re votre lave-vaisselle. CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SÉCURITÉ Veuillez lire attentivement ce manuel pour vous assurer d'utiliser e cacement et en sécurité les fonctions importantes de votre nouvel appareil et conservez-le en lieu sûr à proximité de l'appareil afi n de pouvoir vous y reporter ultérieurement. Utilisez cet appareil uniquement pour l'usage auquel il est destiné (tel que décrit dans ce manuel).Les avertissements et les consignes de sécurité importantes contenus dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire appel à votre bon sens et de faire preuve de prudence et de minutie lors de l'installation, de l'entretien et de l'utilisation du lave-vaisselle. Ces consignes d'utilisation couvrant plusieurs modèles, les caractéristiques de votre lave-vaisselle peuvent di érer légèrement de celles décrites dans ce manuel et certains symboles d'avertissement peuvent ne pas s'appliquer. Pour toute question ou inquiétude, contactez votre centre de dépannage le plus proche ou recherchez de l'aide et des informations en ligne sur www.samsung.com. SYMBOLES DE SÉCURITÉ IMPORTANTS ET PRÉCAUTIONS Symboles de sécurité importants AVERTISSEMENTLes situations ou manipulations dangereuses pouvant entraîner de graves blessures et/ou des dommages matériels.ATTENTIONSituations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.ATTENTION Afi n de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base:Interdit.NE PAS démonter.NE PAS toucher.Suivez scrupuleusement les consignes.Débranchez la prise murale.Assurez-vous que l'appareil est relié à la terre afi n d'éviter tout risque d'électrocution.Contactez le service d'assistance technique.RemarqueCes symboles d'avertissement visent à éviter que vous ou quelqu'un de votre entourage ne se blesse. Veuillez vous y conformer.Conservez ces instructions en lieu sûr et assurez-vous que les nouveaux utilisateurs sont familiers avec le contenu. Transmettez-les à tout nouveau propriétaire. BU_DW9000H-00156A-07_FR.indd 3BU_DW9000H-00156A-07_FR.indd 3 2016-09-20 12:31:022016-09-20 12:31:02Français - 4 Règles de sécurité importantes Cet appareil est conforme aux exigences de sécurité actuelles. Une utilisation inappropriée, peut néanmoins, entraîner des blessures et des dégâts matériels. Pour éviter tout risque d'accidents et de dégâts à l'appareil, veuillez lire attentivement ces instructions avant de l'utiliser pour la première fois. Elles contiennent des informations importantes pour sa sécurité, son utilisation et son entretien. À l'instar de tout type d'équipement électrique et comportant des parties mobiles, des risques potentiels existent. Pour utiliser cet appareil en toute sécurité, veuillez vous familiariser avec son fonctionnement et faire toujours preuve de prudence. Ne laissez pas les enfants (ou les animaux domestiques) jouer dans ou sur votre lave-vaisselle. La porte du lave-vaisselle ne s'ouvre pas facilement depuis l'intérieur, et les enfants peuvent être gravement blessés s'ils sont emprisonnés à l'intérieur. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Si la prise (le cordon d'alimentation) de l'appareil est endommagée, elle devra être remplacée par le fabricant, son réparateur agréé ou par toute personne qualifi ée afi n d'éviter tout danger. Cet appareil doit être positionné pour que la prise de courant, les robinets d'arrivée d'eau et les tuyaux de vidange soient accessibles après l'installation. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifi ques à l’appareil (par ex. la réglementation REACH), rendez-vous sur: samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

INSTRUCTION CONCERNANT LE LABEL WEEE

Mettez cet appareil au rebut à l'endroit approprié (Déchets électriques et équipement électronique) (Applicable dans les pays ayant des systèmes de collecte séparés) Ce label sur le produit, les accessoires ou dans la littérature indique que le produit et ses accessoires électroniques (par ex. chargeur, casque, câble USB) ne doivent pas être mis au rebut avec les autres déchets ménagers à la fi n de leur durée de vie. Pour préserver l'environnement ou la santé humaine lors d'une mise au rebut incontrôlée, veuillez séparer ces éléments des autres types de déchets et les recycler pour promouvoir la réutilisation des ressources de matériaux. Les utilisateurs domestiques doivent contacter le détaillant auprès duquel ils ont acheté l'appareil ou bien les autorités locales pour les détails concernant la reprise de ces éléments en vue d'un recyclage sûr à l'égard de l'environnement. Les industriels doivent contacter leur fournisseur et vérifi er les conditions générales de leur contrat d'achat. Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec d'autres déchets commerciaux. ATTENTIONAVERTISSEMENTAVERTISSEMENTATTENTION Consignes de sécurité BU_DW9000H-00156A-07_FR.indd 4BU_DW9000H-00156A-07_FR.indd 4 2016-09-20 12:31:032016-09-20 12:31:03Français - 5

01 CONSIGNES DE SÉCURITÉ

Afi n de réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de l'appareil, respectez les règles de sécurité de base suivantes: Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. Les enfants ne doivent pas utiliser l’appareil sans la surveillance d’un adulte. Pour l'utilisation en Europe: Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et la compréhension des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être e ectués par des enfants sans surveillance. Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifi ée afi n d'éviter tout danger. Dans le cas d'appareils comportant des orifi ces de ventilation à leur base, ces orifi ces ne doivent pas être obstrués par un tapis. Les jeux de fl exibles neufs fournis avec l'appareil doivent être installés et les anciens ne doivent pas être réutilisés. ATTENTION: Afi n d'éviter tout danger consécutif au réarmement du disjoncteur thermique par inadvertance, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'une minuterie, ni être connecté à un circuit qui est régulièrement mis sous et hors tension par l'utilisateur. AVERTISSEMENT BU_DW9000H-00156A-07_FR.indd 5BU_DW9000H-00156A-07_FR.indd 5 2016-09-20 12:31:032016-09-20 12:31:03Français - 6 Pour éviter de trébucher, ne laissez pas la porte de l'appareil ouverte.

AVERTISSEMENT: Les couteaux et autres ustensiles pointus

doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée. Cet appareil est destiné à une utilisation domestique ou similaire, par exemple:

• espace cuisine réservé au personnel de magasins, bureaux ou autres environnements professionnels;

• par les clients d'hôtels, motels et autres lieux résidentiels;

• lieux de type «bed and breakfast». CONSIGNES LORS DE L'UTILISATION DE VOTRE LAVE-VAISSELLE Ce lave-vaisselle n'est pas conçu pour un usage commercial. Il est destiné à un usage domestique ou similaire dans un environnement résidentiel tel que:

• Bureaux et salles d'exposition et par les résidents dans des établissements tel que:

• Hôtels et pensions de famille. Il doit être uniquement utilisé comme appareil domestique tel que spécifi é dans ce manuel d'utilisation, pour nettoyer la vaisselle et les couverts. Tout autre usage n'est pas pris en charge par le fabricant et peut se révéler dangereux. Le fabricant ne peut pas être tenu responsable des dommages résultant d'une utilisation ou d'un fonctionnement incorrect ou inapproprié. N'utilisez pas de solvants dans le lave-vaisselle. Risque d'explosion. N'inhalez pas ni n'ingérez pas le détergent du lave-vaisselle. Les détergents de lave-vaisselle contiennent des ingrédients irritants et corrosifs susceptibles de provoquer des brûlures dans le nez, la bouche et la gorge s'ils sont avalés, ou couper la respiration. Consultez immédiatement un médecin si du détergent a été avalé ou inhalé. Evitez de laisser la porte ouverte si cela n'est pas nécessaire, vous pourriez trébucher dessus. Ne vous asseyez pas ni ne prenez pas appui sur la porte ouverte. Le lave-vaisselle pourrait basculer et être endommagé, et vous pourriez être blessé. N'utilisez que des détergents et produits de rinçage formulés pour les lave-vaisselle. N'utilisez pas de liquide-vaisselle. N'utilisez pas de nettoyant fortement acide. Ne remplissez pas le réservoir de produit de rinçage avec de la poudre ou du détergent liquide. Le réservoir serait gravement endommagé. AVERTISSEMENTAVERTISSEMENTATTENTIONATTENTIONATTENTION Consignes de sécurité BU_DW9000H-00156A-07_FR.indd 6BU_DW9000H-00156A-07_FR.indd 6 2016-09-20 12:31:032016-09-20 12:31:03Français - 7

01 CONSIGNES DE SÉCURITÉ

Le remplissage du réservoir de sel avec de la poudre ou du détergent liquide par inadvertance endommagera l'adoucisseur d'eau. Assurez-vous d'avoir acheté le paquet de sel recommandé pour lave-vaisselle avant de remplir le réservoir de sel. Veuillez utiliser uniquement du sel à gros grain spécial pour lave-vaisselle pour la régénération, d'autres sels sont susceptibles de contenir des additifs insolubles qui peuvent entraver le fonctionnement de l'adoucisseur. Dans un appareil équipé d'un panier à couverts (en fonction du modèle), les couverts sont nettoyés et séchés plus e cacement s'ils sont placés dans le panier avec les manches vers le bas. Cependant, pour éviter le risque de blessure, placez les couteaux et les fourchettes etc. avec les manches vers le haut. Les éléments en plastique qui ne peuvent pas résister au lavage en eau chaude, tels que les conteneurs en plastique jetables, ou les couverts et vaisselles en plastique ne doivent pas être nettoyés dans le lave-vaisselle. Les hautes températures de l'appareil peuvent les fondre ou faire perdre leur forme. Pour les modèles équipés de la fonction Départ di éré, assurez-vous que le réservoir est sec avant d'ajouter du détergent. Essuyez-le si nécessaire. Le détergent peut s'agglomérer s'il est versé dans un réservoir humide et peut ne pas être complètement dispersé. Les couteaux et autres ustensiles pointus doivent être chargés dans le panier pointes vers le bas, ou placés en position couchée.

CONSIGNES CONCERNANT LA PROTECTION DES ENFANTS

Cet appareil n'est pas un jouet! Pour éviter le risque de blessure, gardez les enfants éloignés et ne leur permettez pas de jouer dans ou autour du lave-vaisselle ni d'utiliser les commandes. Ils ne comprendront pas les dangers potentiels que représente l'appareil. Ils doivent être surveillés pendant que vous travaillez dans la cuisine. Les enfants courent également le risque de s'enfermer eux-mêmes en jouant dans le lave-vaisselle. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, si elles font l'objet d'une surveillance ou si elles ont reçu des instructions concernant l'usage de l'appareil en toute sécurité et la compréhension des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être e ectué par des enfants sans surveillance. Les enfants plus âgés peuvent utiliser le lave-vaisselle uniquement lorsque son fonctionnement leur a été clairement expliqué et qu'ils sont capables de l'utiliser en sécurité, reconnaissant les dangers d'une mauvaise utilisation. ÉLOIGNEZ LES ENFANTS DES DÉTERGENTS! Les détergents pour lave-vaisselle contiennent des ingrédients irritants et corrosifs qui peuvent provoquer des brûlures dans le nez, la bouche et la gorge s'ils sont avalés, ou couper la respiration. Éloignez les enfants de la porte du lave-vaisselle lorsque celle-ci est ouverte. Il peut subsister du détergent résiduel dans le compartiment. Consultez immédiatement un médecin si votre enfant a avalé ou inhalé du détergent. ATTENTIONATTENTIONAVERTISSEMENTAVERTISSEMENTAVERTISSEMENTAVERTISSEMENTAVERTISSEMENT BU_DW9000H-00156A-07_FR.indd 7BU_DW9000H-00156A-07_FR.indd 7 2016-09-20 12:31:032016-09-20 12:31:03Français - 8

CONSIGNES D'INSTALLATION DE VOTRE LAVE-VAISSELLE

Avant d'installer l'appareil, vérifi ez l'absence de dommages externes visibles. En aucune circonstance vous devez utiliser un appareil endommagé. Un appareil endommagé peut être dangereux. Le lave-vaisselle doit être branché uniquement dans une prise d'alimentation électrique connectée correctement. La prise électrique doit être facilement accessible lorsque le lave-vaisselle est installé afi n de pouvoir être déconnectée de l'alimentation électrique à tout moment. (Reportez-vous à la section « Vérifi cation des pièces et du panneau de commande » en page 10.) Il ne doit pas y avoir de prise électrique derrière le lave-vaisselle. Il y a un danger de surchau e et d'incendie si le lave-vaisselle venait à être poussé contre la prise. Le lave-vaisselle ne doit pas être installé sous une table de cuisson. Les températures rayonnantes élevées qui sont parfois générées par une table de cuisson peuvent endommager le lave-vaisselle. Pour la même raison, il ne doit pas être installé à proximité de foyers ouverts ou autres appareils qui di usent de la chaleur, tels que des radiateurs etc. Ne raccordez pas le lave-vaisselle à la prise murale tant qu'il n'a pas été complètement installé et que tous les réglages des ressorts de la porte ne sont pas e ectués. Avant de raccorder l'appareil, vérifi ez que les données de connexion fi gurant sur la plaque signalétique (tension et puissance connectée) correspondent à celles de la prise murale. En cas de doute, consultez un électricien qualifi é. La sécurité électrique de cet appareil ne peut être garantie que lorsque la continuité est établie entre l'appareil lui-même et un système de mise à la terre e cace. Il est très important que les exigences en matière de sécurité de base soient respectées et régulièrement testées et, en cas de doute concernant le système électrique du lieu d'installation, ce système doit être vérifi é par un électricien qualifi é. Le fabricant ne peut être tenu responsable des conséquences d'une mise à la terre non appropriée (une électrocution par exemple). Ne connectez pas l'appareil à la prise murale par une multiprise ou par une rallonge. Ceci ne garantit pas les exigences de sécurité de l'appareil (danger de surchau e par exemple). Cet appareil peut être placé dans des installations mobiles telles que des bateaux uniquement si une estimation du risque a été e ectuée par un ingénieur qualifi é. Le corps en plastique du raccordement d'eau contient un composant électrique. Le corps ne doit pas être immergé dans l'eau. Le fl exible de l'Aqua-Stop contient des fi ls électriques. Ne coupez jamais le fl exible d'arrivée d'eau, même s'il est trop long. L'installation, l'entretien et les réparations doivent être uniquement e ectués par une personne qualifi ée et compétente dans le strict respect des règlements locaux et nationaux de sécurité électrique en vigueur. Les réparations et autres travaux e ectués par des personnes non qualifi ées peuvent être dangereux. Le fabricant ne peut être tenu responsable pour des travaux non autorisés. Le système intégré d'étanchéité à l'eau procure une protection contre les dommages provoqués par l'eau, lorsque les conditions suivantes sont remplies:

• Le lave-vaisselle est correctement installé et raccordé.

• Le lave-vaisselle est correctement entretenu et les pièces sont remplacées si cela est nécessaire.

• Le robinet d'arrêt est fermé lorsque l'appareil n'est pas utilisé pendant une longue période (pendant les vacances par exemple).

• Le système d'étanchéité à l'eau fonctionnera même si l'appareil est arrêté. Cependant, l'appareil doit rester connecté à l'électricité. Un appareil endommagé peut être dangereux. Si le lave-vaisselle est endommagé, débranchez-le de la prise murale et appelez votre fournisseur ou le service d'assistance Des réparations non autorisées peuvent provoquer des dangers imprévisibles pour l'utilisateur, dont le fabricant ne peut être tenu pour responsable. Les réparations doivent uniquement être e ectuées par un technicien qualifi é. AVERTISSEMENTATTENTIONAVERTISSEMENTAVERTISSEMENTATTENTIONATTENTIONATTENTIONATTENTIONAVERTISSEMENT Consignes de sécurité BU_DW9000H-00156A-07_FR.indd 8BU_DW9000H-00156A-07_FR.indd 8 2016-09-20 12:31:042016-09-20 12:31:04Français - 9

01 CONSIGNES DE SÉCURITÉ

Les composants défectueux doivent être uniquement remplacés par des pièces de rechange d'origine. Seules ces pièces lorsqu'elles sont montées peuvent garantir la sécurité. Débranchez toujours le lave-vaisselle lors de l'entretien (coupez l'alimentation électrique et retirez la prise). Si le câble de connexion est endommagé il doit être remplacé par un câble spécial, disponible auprès du fabricant. Pour des raisons de sécurité, il doit être uniquement monté par le service d'assistance ou par un technicien de service autorisé. Dans les pays où certaines zones peuvent être infestées par des blattes ou autres vermines, veillez à toujours garder propres l'appareil et ses alentours. Tout dommage provoqué par les blattes ou autres vermines n'est pas couvert par la garantie. Dans le cas d'un défaut ou lors du nettoyage, l'appareil n'est complètement isolé de l'alimentation électrique que lorsque:

• celle-ci est coupée à la prise murale et la fi che retirée, ou

• celle-ci est coupée au niveau du secteur, ou

• le fusible du secteur est déconnecté, ou bien encore

• le fusible vissé est retiré (dans les pays ou cela est applicable). N'apportez aucune modifi cation à l'appareil, autres que celles autorisées par le fabricant. N'ouvrez jamais le carter/corps de l'appareil. Manipuler les connexions ou les composants électriques et les parties mécaniques est très dangereux et peut provoquer des défauts fonctionnels ou une électrocution. Lorsque l'appareil est sous garantie, les réparations doivent uniquement être e ectuées par un technicien autorisé par le fabricant. Dans le cas contraire la garantie devient non valide. Lors de l'installation de l'appareil, assurez-vous que l'espace au-dessus, à gauche, à droite et à l'arrière permet une ventilation correcte. Si l'espace est insu sant entre l'appareil et l'évier, il peut endommager l'évier ou permettre aux moisissures de se développer. Assurez-vous que le niveau de dureté de l'eau du lave-vaisselle est correct pour votre région. (Reportez-vous à la section « Mode de l’adoucisseur d’eau (Réglage du niveau de dureté de l’eau) » en page 18.) ATTENTION AVERTISSEMENT ATTENTION ATTENTION ATTENTION BU_DW9000H-00156A-07_FR.indd 9BU_DW9000H-00156A-07_FR.indd 9 2016-09-20 12:31:042016-09-20 12:31:04Français - 10 Installation du lave-vaisselle Assurez-vous que votre technicien respecte ces consignes pour assurer la sécurité et le fonctionnement normal de votre nouveau lave-vaisselle. VÉRIFICATION DES PIÈCES ET DU PANNEAU DE COMMANDE Une fois votre lave-vaisselle déballé, assurez-vous que vous avez reçu toutes les pièces illustrées ci-dessous. Si votre lave-vaisselle a été endommagé durant le transport ou s'il manque des pièces, contactez le service clientèle Samsung ou votre revendeur Samsung.Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants pour des raisons de sécurité.

ème grille à couverts Panier inférieurPanier supérieur Gicleur intégré au panier supérieurPorte Base Gicleur supérieurRéservoirGicleur inférieurRéfl ecteur d'eauRéservoir de selTableau de commande Accessoires - Manuel d’utilisation, Support du tuyau d’évacuation, Plaque de protection, 3ème grille à couverts, Étiquette concernant l’énergie, Certifi cat de garantie, Entonnoir (Reportez-vous à la section « Remplissage du réservoir de sel » en page 20), Fixations du panneau personnalise (pour certains modèles). Pièces de mouvement linéaire - moteur à courant alternatif d’entraînement de la courroie (moto-réducteur), rail, courroie de synchronisation en V, rail support (avant en haut, avant en bas)AVERTISSEMENT BU_DW9000H-00156A-07_FR.indd 10BU_DW9000H-00156A-07_FR.indd 10 2016-09-20 12:31:052016-09-20 12:31:05Français - 11 02 INSTALLATION Série DW60H9970** / DW60J9970**

Boutons de sélection de programme (AUTO (Automatique), ECO, Intensif, Délicat, Lavage rapide)

Verrouillage de commande

Boutons de sélection Inférieur (Zone Booster)

Bouton Accélérateur de vitesse

Boutons de sélection de programme (AUTO (Automatique), ECO, Intensif, Délicat, Lavage rapide)

Verrouillage de commande

Boutons de sélection Inférieur (Zone Booster)

Puissance Une fois le programme sélectionné terminé, tous les autres voyants s'éteignent et le voyant «0» s'allume pendant plusieurs minutes. Le lave-linge se met alors automatiquement hors tension.

Sélecteur de programme Cette option vous permet de sélectionner le programme de lavage approprié en fonction du degré de salissure de votre vaisselle. Après avoir sélectionné un programme, le voyant d'activité correspondant au programme s'allume. En outre, les voyants des zones Supérieur et Inférieur s'allument par défaut. Si vous souhaitez changer le programme une fois qu'il a démarré, appuyez sur le bouton Reset (Réinitialiser) et éteignez le lave-vaisselle. Puis, mettez le lave-vaisselle à nouveau sous tension et sélectionnez un nouveau programme. Le programme par défaut est ECO.

Auto-nettoyage (Pour certains modèles) Sélectionnez cette option pour nettoyer la cuve du lave-vaisselle. Faites fonctionner le lave-vaisselle à vide. Les options Supérieur et Inférieur sont désactivées par défaut.

Supérieur Lorsque vous sélectionnez Supérieur, seul le gicleur du panier supérieur est activé. Le gicleur inférieur ne fonctionnera pas. Utilisez cette fonction pour nettoyer une petite quantité de vaisselle ou des verres placés dans le panier supérieur. Lorsque vous sélectionnez Supérieur, répartissez la vaisselle, les verres, etc. uniquement dans le panier supérieur. Le lave-vaisselle ne lavera pas les objets placés dans le panier inférieur. Sélectionner Supérieur réduit à la fois le temps du programme et la quantité d'électricité consommée.

Inférieur Lorsque vous sélectionnez Inférieur, seul le gicleur du panier inférieur est activé. Le gicleur supérieur ne fonctionnera pas. Utilisez cette fonction pour nettoyer une petite quantité de vaisselle ou des verres placés dans le panier inférieur. Lorsque vous sélectionnez Inférieur, répartissez les objets, les verres, etc. uniquement dans le panier inférieur. Le lave-vaisselle ne lavera pas les articles placés dans le panier supérieur. Sélectionner Inférieur réduit à la fois le temps du programme et la quantité d'électricité consommée. Si vous souhaitez laver de la vaisselle très sale telle que des casseroles et des poêles, sélectionnez l'option Zone Booster. (Cette option consomme légèrement plus d'eau et d'énergie.) Sélectionner l'option Zone Booster L: applique la puissance de lavage intensif sur la partie gauche du panier inférieur. Sélectionner l'option Zone Booster R : applique la puissance de lavage intensif sur la partie droite du panier inférieur. Sélectionner à la fois les options Zone Booster L & R : applique la puissance de lavage intensif sur la totalité du panier inférieur. Sélectionner l'option Zone Booster ne désactive pas le gicleur du panier supérieur.

Accélérateur de vitesse (Pour certains modèles) Sélectionnez cette option pour un temps de lavage court. (AUTO (Automatique), ECO, Intensif.)

Désinfection Lorsque l'option Désinfection est sélectionnée, la température de l'eau augmente jusqu'à

˚C pour une désinfection à haute température. Vous ne pouvez pas sélectionner l'option Désinfection si vous sélectionnez le programme Délicat. Installation du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 12BU_DW9000H-00156A-07_FR.indd 12 2016-09-20 12:31:062016-09-20 12:31:06Français - 13 02 INSTALLATION

Séchage+ (Verrouillage de commande) Utilisez cette option lorsque vous décidez de sécher vraiment complètement votre vaisselle. L’option Séchage+ o re une phase de séchage plus longue et des températures plus élevées lors du dernier cycle de rinçage, pour de meilleures performances de séchage malgré une consommation d’énergie légèrement supérieure. *Verrouillage de commande: Cette option vous permet de verrouiller les boutons du panneau de commande - sauf le bouton Puissance - afi n que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton. Seul le bouton Puissance reste activé. Pour verrouiller ou déverrouiller les boutons du panneau de commande, appuyez sur le bouton Séchage+ (Verrouillage de commande)pendant trois (3) secondes.

• Lorsque l'Puissance est sous tension: Appuyez sur le bouton «Séchage+ (Verrouillage de commande)» pendant trois (3)secondes.

• Lorsque Puissance est hors tension: Appuyez tout d'abord sur le bouton Puissance, puis appuyez et maintenez le bouton «Séchage+ (Verrouillage de commande)» pendant trois (3)secondes.

• Verrouillage de commande reste actif jusqu'à ce que vous le désactiviez. Vous ne pouvez pas sélectionner les programmes ou les options ni démarrer le lave-vaisselle lorsque Verrouillage de commande est activé.

Écran Il a che le temps du programme et les heures et minutes restantes, les heures de départ di éré, et les messages de contrôle. Si un problème survient lors d’une opération, un message de contrôle s’a che et un signal sonore retentit. Reportez-vous à la section « Information concernant les codes d’erreur » en page

Verrouillage de commande Voyant - Il s'allume si l'option Verrouillage de commande est réglée (ou si le lave- vaisselle est en mode veille ou en mode pause). - Il s'éteint lorsque le lave-vaisselle est en marche. - Lorsque Verrouillage de commande est activé, le voyant Verrouillage de commande clignote pendant quelques secondes si un bouton, excepté le bouton Puissance est pressé. Auto-nettoyage Voyant - Il s'allume lorsque l'option Auto-nettoyage est activée (ou que le lave-vaisselle est en mode veille ou en mode pause), mais il s'éteint lorsque le lave-vaisselle fonctionne. - Il clignote pendant 5secondes tous les 20 à 22cycles. - Le compteur de cycles disparaît lorsque l'opération Auto-nettoyage est terminée ou lorsque le lave-vaisselle atteint le 23ème cycle sans que le cycle Auto-nettoyage n'ait été utilisé. (L'opération Reset (Réinitialiser) ou l'opération Auto-nettoyage ne sont pas comptabilisées par le compteur de cycles. Remplissage de produit de rinçage Voyant - Il s'allume si le lave-vaisselle est à court de liquide de rinçage (ou si le lave- vaisselle est en mode veille ou en mode pause). - Il s'éteint lorsque le lave-vaisselle est en marche. Manque de sel Voyant (*modèles applicables uniquement) - Il s'allume si le lave-vaisselle est à court de sel (ou si le lave-vaisselle est en mode veille ou en mode pause). - Il s'éteint lorsque le lave-vaisselle est en marche. BU_DW9000H-00156A-07_FR.indd 13BU_DW9000H-00156A-07_FR.indd 13 2016-09-20 12:31:062016-09-20 12:31:06Français - 14

Départ di éré Permet de di érer le démarrage d'un programme jusqu'à 24heures (par incréments d'une heure). Pour augmenter le temps avant le départ di éré, appuyez et maintenez le bouton Départ di éré. L'heure a chée indique l'heure à laquelle le lavage démarrera. - Après avoir réglé le temps différé, appuyez sur le bouton Start (Démarrage), puis fermez la porte pour démarrer le programme. - Si vous souhaitez changer le temps différé une fois que le lave-vaisselle a démarré, appuyez sur le bouton Reset (Réinitialiser) et éteignez le lave- vaisselle. Puis, allumez le lave-vaisselle à nouveau et sélectionnez un nouveau programme avec un nouveau réglage différé.

Start (Démarrage) Pour démarrer un programme, appuyez sur le bouton Start (Démarrage) avant de fermer la porte. *Reset (Réinitialiser): pour annuler un programme actuellement en cours et vidanger le lave-vaisselle, appuyez sur le bouton Start (Démarrage) pendant trois (3)secondes. Une fois le lave-vaisselle réinitialisé, sélectionnez un programme et une option, puis appuyez sur Start (Démarrage) pour redémarrer le lave-vaisselle. Vous pouvez sélectionner les options (Auto-nettoyage, Supérieur, Inférieur, Accélérateur de vitesse, Désinfection, Séchage+, Départ di éré) avant de lancer un programme. Si vous changez le programme après avoir sélectionné une option, le programme d'origine est remis à zéro. Pour éviter que le touchpad perde de la sensibilité, suivez ces instructions:

• Appuyez bien au centre de chaque touche. Ne poussez pas.

• Nettoyez la surface du panneau de commande régulièrement avec un chi on doux et humide.

• Veillez à ne pas appuyez sur plus d'une touche à la fois, sauf en cas de directive contraire. Installation du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 14BU_DW9000H-00156A-07_FR.indd 14 2016-09-20 12:31:072016-09-20 12:31:07Français - 15 02 INSTALLATION

AUTO (Automatique) Éléments légèrement à très sales d'utilisation quotidienne, détection automatique de la quantité de salissures.

ECO Éléments d'utilisation quotidienne normalement sales, avec consommations d'énergie et d'eau réduites.

• L'option Accélérateur de vitesse réduit la durée du programme.

Intensif Éléments très sales y compris les casseroles et poêles.

Délicat Éléments délicats peu sales. Vous ne pouvez pas sélectionner l'option Accélérateur de vitesse, Zone Booster ou l'option Désinfection si vous sélectionnez ce programme.

Lavage rapide Peu sale avec une durée de cycle très courte. Vous ne pouvez pas sélectionner l'option Accélérateur de vitesse, Zone Booster ou l'option Désinfection si vous sélectionnez ce programme.

Lavage Lorsque le lave-vaisselle est en phase de lavage d'un programme, la première fl èche s'allume et le temps restant est a ché.

Rinçage Lorsque le lave-vaisselle est en phase de rinçage d'un programme, la seconde fl èche s'allume et le temps restant est a ché.

Séchage Lorsque le lave-vaisselle est en phase de séchage d'un programme, la troisième fl èche s'allume et le temps restant est a ché.

Propre Lorsque le lave-vaisselle a terminé toutes les parties d'un programme, toutes les lumières s'éteignent. Le lave-vaisselle émet un signal sonore et «0» est a ché pendant quelques minutes. Lorsque le lave-vaisselle démarre un programme, le voyant correspondant au mode en cours clignote pour indiquer la progression. BU_DW9000H-00156A-07_FR.indd 15BU_DW9000H-00156A-07_FR.indd 15 2016-09-20 12:31:072016-09-20 12:31:07Français - 16

CONDITIONS INDISPENSABLES À L'INSTALLATION

Alimentation électrique et mise à la terre N'utilisez pas de rallonge. Utilisez uniquement le cordon d'alimentation livré avec le lave-vaisselle. Pendant la phase de préparation de l'installation, assurez-vous que:

• Tension: 220-240V~, 50Hz (avec fusible ou disjoncteur)

• La prise de courant utilisée est dédiée uniquement au lave-vaisselle. Votre lave-vaisselle doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance pour le courant électrique. Votre lave-vaisselle est livré avec un cordon d'alimentation comportant une prise à trois broches avec mise à la terre qui peut être insérée dans une prise murale correctement installée et elle-même reliée à la terre. Ne connectez pas le fi l de mise à la terre à un tuyau en plastique, un tuyau de gaz ou un tuyau d'eau. Une connexion à la terre incorrecte peut provoquer une électrocution. En cas de doute, vérifi ez avec un électricien ou un technicien qualifi é que votre lave-vaisselle est correctement mis à la terre. Ne modifi ez en aucun cas la prise fournie avec l'appareil. Si elle ne se branche pas, faites installer une prise murale appropriée par un électricien qualifi é. Alimentation en eau Ne buvez pas l'eau de l'intérieur du lave-vaisselle.

• Le lave-vaisselle peut être raccordé à une arrivée d'eau froide ou chaude, 60 °C maxi.

• Un robinet d'arrêt avec un fi letage mâle de 3/4" doit être installé sur l'arrivée.

• La pression d'eau doit être comprise entre 0,05et0,8MPa. Si la pression d'eau est inférieure, la soupape d'arrivée d'eau peut ne pas fonctionner correctement provoquant l'arrêt du lave-vaisselle. Si la pression d'eau est trop élevée, un réducteur de pression doit être installé. Vous pouvez réduire le risque de fuite et de dégâts des eaux en:

• Faisant en sorte que les robinets soient facilement accessibles.

• Fermant les robinets lorsque le lave-vaisselle n'est pas utilisé.

• Vérifi ant périodiquement les éventuelles fuites aux raccords. AVERTISSEMENTAVERTISSEMENTATTENTIONAVERTISSEMENTATTENTION Installation du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 16BU_DW9000H-00156A-07_FR.indd 16 2016-09-20 12:31:072016-09-20 12:31:07Français - 17 02 INSTALLATION Utilisation de l'Aqua-Stop L'Aqua-Stop a été inventé en tant que système de protection parfait contre les fuites. Il est incorporé au tuyau d'arrivée d'eau et coupe automatiquement le débit d'eau dans l'éventualité d'un endommagement du tuyau. Aqua-Stop est un composant électrique.

• Soyez vigilant afi n de ne pas l'endommager.

• Ne vrillez pas ni ne pliez pas le tuyau d'arrivée d'eau raccordé à l'Aqua-Stop. Si l'Aqua-Stop a été endommagé, fermez les robinets d'eau et retirez la prise électrique immédiatement. Une fois ces mesures e ectuées, contactez le service client Samsung ou un technicien qualifi é. Évacuation Si vous utilisez une évacuation exclusivement pour le lave-vaisselle, raccordez le tuyau d'évacuation à une hauteur comprise entre 30 et 70cm du sol. Le raccordement du tuyau d'évacuation à une hauteur supérieure à 80cm du sol peut provoquer le retour de l'eau dans le lave-vaisselle ou une vidange incomplète. Sol Pour un fonctionnement optimal, votre lave-vaisselle doit être installé sur un sol régulier et solide. Les sols en bois peuvent nécessiter un renforcement pour diminuer les vibrations. La moquette et les dalles souples constituent des facteurs de vibrations qui peuvent déplacer lentement votre lave-vaisselle lorsqu'il fonctionne. N'installez jamais votre appareil sur une plateforme ou une structure fragile. Température ambiante N'installez pas votre lave-vaisselle dans une zone de températures glaciales. Votre lave-vaisselle retient une quantité d'eau dans la vanne, la pompe et le tuyau et si l'eau gèle dans la machine ou les tuyaux, cela peut endommager l'appareil et ses composants. Cycle d'essai Veillez à installer correctement votre lave-vaisselle en exécutant le cycle Lavage rapide une fois que l'installation est terminée. ATTENTIONATTENTIONATTENTION BU_DW9000H-00156A-07_FR.indd 17BU_DW9000H-00156A-07_FR.indd 17 2016-09-20 12:31:072016-09-20 12:31:07Français - 18 Avant d'utiliser l'appareil pour la première fois

Mettez le lave-vaisselle sous tension et appuyez sur les deux boutons Désinfection et Départ di éré pendant 3secondes pour passer en mode Réglages. Appuyer sur le bouton Désinfection change le mode selon la séquence suivante: Mode des réglages sonores Mode de luminosité (pour certains modèles) Mode du réfl ecteur d’eau Mode de l’adoucisseur d’eau (pour certains modèles) Modede porte automatique (pour certains modèles). Mode des réglages sonores Appuyez sur le bouton Désinfection jusqu'à ce que «U1» ou «U0» soit a ché. Pour changer le réglage, appuyez sur le bouton Départ di éré. «U0» signifi e que le son est désactivé pour tous les programmes. Ce réglage est maintenu jusqu'à ce qu'il soit changé à nouveau. Mode de l'adoucisseur d'eau (Réglage du niveau de dureté de l'eau)

1. Appuyez sur le bouton Désinfection pour entrer en mode de l'adoucisseur d'eau («L3» a ché sur l'écran indique

le mode de l'adoucisseur d'eau).

2. Une fois le réglage du niveau de dureté de l'eau entré, le réglage du niveau de dureté actuel s'a che.

3. Utilisez le bouton Départ di éré pour sélectionner le niveau de dureté de l'eau entre 0 à 5.

(Reportez-vous au tableau ci-dessous pour le réglage du niveau de dureté de l'eau de votre région.) Si le niveau de dureté de l'eau de votre région est très faible, il n'est pas nécessaire d'utiliser du sel pour lave- vaisselle. Toutefois, vous réglez le niveau de dureté de l'eau du lave-vaisselle sur 0.

4. Pour quitter le réglage de dureté de l'eau, appuyez sur le bouton Puissance

Tableau des niveaux de dureté de l'eau La dureté de l'eau est mesurée en utilisant les unités: degrés allemands (°dH), degrés français (°TH) ou mmol/ℓ (unitéinternationale). Niveau Dureté de l'eau Cycle d'adoucissement / lavage de régénération (programme ECO) Injection desel ºdH ºTH mmol/ℓ Catégorie 0 <6 <10 <1,0 Aucun recyclage Non Non 1 6-14 10-25 1-2,5 1/8 Oui Oui 2 14-23 25-40 2,5-4,0 1/5 Oui Oui 3 23-31 40-55 4,0-5,5 1/3 Oui Oui 4 31-40 55-70 5,5-7,0 1/2 Oui Oui 5 >40 >70 >7,0 1/1 Oui Oui BU_DW9000H-00156A-07_FR.indd 18BU_DW9000H-00156A-07_FR.indd 18 2016-09-20 12:31:082016-09-20 12:31:08Français - 19 03 AVANT L'UTILISATION Un meilleur résultat de lavage nécessite une eau douce. Une eau dure contient des impuretés qui peuvent diminuer la performance de lavage. Il vous sera nécessaire d'adoucir l'eau si sa dureté est supérieure à 1,0mmol/ℓ (6°d – Échelle allemande). Pour ce faire, vous avez besoin de:

• Sel pour lave-vaisselle.

• La confi guration du niveau de la dureté de l'eau selon votre région. Pour de plus amples informations concernant le niveau de dureté de l'eau de votre région, contactez votre fournisseur d'eau local. Si le niveau de dureté de votre arrivée d'eau est instable, réglez le lave-vaisselle sur la mesure la plus élevée. Par exemple, si la dureté de l'eau est dans la plage de 6,7mmol/ℓ à 9,0mmol/ℓ, réglez le lave-vaisselle sur 9,0mmol/ℓ. Le niveau de dureté de l'eau du lave-vaisselle par défaut est réglé sur 3 (4,0-5,5mmol/ℓ). Si ce réglage correspond au niveau de dureté de l'eau de votre région, il n'est pas nécessaire de le changer. Mode de luminosité (Réglage de la luminosité des DEL de la poche) Appuyez sur le bouton Désinfection jusqu'à ce que «B0 à B5» soit a ché. (Le nombre le plus élevé correspond au plus brillant). Pour changer le réglage, appuyez sur le bouton Départ di éré. (pour certains modèles) Mode de porte automatique La porte s’ouvre automatiquement lorsque le cycle est terminé afi n d’améliorer la performance de séchage. La porte s’ouvre juste après la fi n du cycle, et “0” apparaît à l’écran 30 secondes après. Appuyez sur le bouton Désinfectionpour accéder au mode de porte automatique. («A1» sur l'écran indique le mode de porte automatique.) Appuyez sur le bouton Départ di éré pour activer ou désactiver la porte automatique.

• A1: porte automatique activée.

• A0: porte automatique désactivée.

• Notez que la porte automatique reste activée durant le programme ECO sans option activée.

• Une fois que la porte a été ouverte en mode de porte automatique, elle ne peut plus être fermée pendant les 2 prochaines minutes.

• La porte automatique est désactivée pour le cycle Lavage rapide. La modifi cation du réglage «Mode de porte automatique» peut a ecter la qualité du séchage. Sélectionnez le mode «A1» pour obtenir une meilleure qualité de séchage. BU_DW9000H-00156A-07_FR.indd 19BU_DW9000H-00156A-07_FR.indd 19 2016-09-20 12:31:082016-09-20 12:31:08Français - 20

UTILISATION DU SEL DE LAVE-VAISSELLE

Remplissage du réservoir de sel Pour utiliser une eau adoucie, il est nécessaire de remplir le réservoir de sel avec du sel pour lave-vaisselle. Utilisez uniquement du sel pour lave-vaisselle. N'utilisez aucun autre type de sel ou de solvant. Cela peut endommager le réservoir de sel et le système d'adoucissement de l'eau. Remplissez toujours le réservoir de sel juste avant de lancer l'un des programmes de lavage complet afi n d'empêcher toute corrosion suite à un excès de sel ou à des résidus d'eau salée.

2. Ouvrez le bouchon du réservoir de sel en le tournant en sens antihoraire.

3. Remplissez le réservoir de sel avec de l'eau (nécessaire uniquement lors

de la première utilisation du lave-vaisselle)

4. Ajoutez le sel pour lave-vaisselle.

Le réservoir de sel à une capacité d'environ 1kg. Ne remplissez pas trop le réservoir de sel.

5. Retirez l'excédant de sel autour de l'ouverture du réservoir et du joint du

bouchon. Si l'excès de sel n'est pas retiré, le bouchon du réservoir de sel peut ne pas se fermer correctement et l'eau salée s'écoulera avec un impact négatif sur la performance.

6. Tournez le bouchon du réservoir de sel en sens horaire jusqu'à ce qu'il ferme

complètement. Il est recommandé, dans le cas de débordement d'une quantité de sel ou d'eau salée à l'intérieur de la cuve, de lancer le programme Lavage rapide pour nettoyer l'intérieur de la cuve. Du sel en grain ou de l'eau salée stagnante peut provoquer de la corrosion. En fonction de la taille des grains, le sel peut nécessiter un certain temps pour se dissoudre et donc pour que le voyant « Manque de sel

s'éteigne. Vérifi cation du voyant Manque de sel Si le voyant « Manque de sel » est allumé, ajoutez du sel comme décrit ci-dessus. Un voyant « Manque de sel » allumé signifi e qu'il reste du sel pour 3cycles supplémentaires. ATTENTIONATTENTIONATTENTIONATTENTION Avant d'utiliser l'appareil pour la première fois BU_DW9000H-00156A-07_FR.indd 20BU_DW9000H-00156A-07_FR.indd 20 2016-09-20 12:31:102016-09-20 12:31:10Français - 21 04 CHARGEMENT Chargement du lave-vaisselle

Suivez ces simples consignes pour obtenir les meilleurs résultats et économiser de l'énergie. Avant de charger les assiettes Retirez de vos assiettes les aliments restants tels que les os, les graines de fruit, etc. et les déchets tels que les cure-dents, les serviettes en papier, etc. Les aliments et les déchets restants peuvent endommager votre vaisselle, générer du bruit et même provoquer un dysfonctionnement de l'appareil. Ne lavez pas d'éléments qui sont couverts avec de la cendre, du sable, de la cire, de la graisse de lubrifi cation ou de la peinture.Ces matières peuvent endommager le lave-vaisselle. La cendre ne se dissout pas, elle sera dispersée dans tout le compartiment. Eléments non adaptés au lave-vaisselle

• Les éléments en cuivre, laiton, étain, ivoire et aluminium ou comportant un adhésif.• Plastiques qui ne résistent pas à la chaleur• Éléments faits à la main, antiquités, vases de valeur et verrerie décorative• Couleurs peintes sur une glaçure• Couverts en bois et plats ou éléments comportant des parties en bois• Verrerie délicate ou verrerie contenant du cristal au plombL'argenterie qui a été en contact avec des aliments contenant du soufre peut se décolorer. Cela comprend les jaunes d'œufs, oignons, mayonnaise, moutarde, poisson, poisson en saumure et marinades.• Des marbrures peuvent se produire sur les verres après de nombreux lavages. Ne lavez pas de verrerie délicate ou de la verrerie contenant du cristal au plomb dans le lave-vaisselle.Les composants en aluminium (les fi ltres à graisse par exemple) ne doivent pas être nettoyés avec des agents de nettoyage caustiques ou alcalins. Ils peuvent endommager le matériel, ou dans les cas extrêmes, provoquer une grave réaction chimique. Utilisez uniquement des éléments tels que les verres, la porcelaine et les couverts dont le fabricant déclare qu'ils sont adaptés au lave-vaisselle.ATTENTIONAVERTISSEMENTAVERTISSEMENT BU_DW9000H-00156A-07_FR.indd 21BU_DW9000H-00156A-07_FR.indd 21 2016-09-20 12:31:102016-09-20 12:31:10Français - 22 RÉGLAGE DE LA HAUTEUR DU PANIER SUPÉRIEUR Vous pouvez régler la hauteur du panier supérieur de votre lave-vaisselle Samsung de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur choisie pour le panier supérieur, le panier inférieur peut accueillir des assiettes de 12po (30cm) de diamètre et le panier supérieur, des assiettes de 8po (20cm) de diamètre.

1. Pour abaisser le panier supérieur de 2po (5cm),

tirez sur les poignées réglables situées de part et d'autre de celui-ci, tout en exerçant une légère pression sur le panier.

2. Pour soulever le panier supérieur, tirez-le

simplement vers le haut. Les poignées réglables se bloquent, fi xant le panier supérieur en position haute. Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager cette dernière. Si vous n'e ectuez pas le réglage avec les deux mains, la porte du lave-vaisselle peut ne pas se fermer correctement. Retirez le panier supérieur de la cuve jusqu'à ce qu'il apparaisse entièrement avant de l'ajuster. RETRAIT DU PANIER SUPÉRIEUR (POUR CERTAINS MODÈLES) Vous pouvez retirer le panier supérieur pour que le panier inférieur puisse contenir de très grands objets. Soyezvigilant afi n de ne pas perdre les rails supports au cours du processus. Pour retirer le panier supérieur de la glissière, tirez le panier supérieur hors de la cuve jusqu’à ce qu’il soit complètement à l’extérieur. Appuyez sur les rails supports des deux côtés pour libérer le panier supérieur. Faites glisser le panier supérieur vers l’extérieur jusqu’à la fi n de l’un des rails supports, puis soulevez le. Répétez les étapes ci-dessus avec l’autre rail support. Étape 1: Étape 2: Étape 3: ATTENTION Chargement du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 22BU_DW9000H-00156A-07_FR.indd 22 2016-09-20 12:31:112016-09-20 12:31:11Français - 23 04 CHARGEMENT

CHARGEMENT DU PANIER INFÉRIEUR

Placez la batterie de cuisine (casseroles, poêles, etc.) d'un diamètre de 12po (30cm) maximum dans le panier inférieur. Il a été spécialement conçu pour accueillir la vaisselle de table, les bols, les assiettes, les plats, les couvercles et les casseroles. Il est conseillé de charger les tasses, les verres à pied et les soucoupes dans le panier supérieur. Reportez-vous aux modèles de chargement conseillés ci-dessous. Chargement de grands éléments dans les zone booster Vous pouvez charger des objets volumineux (casseroles et poêles) dans les côtés droit et/ou gauche du panier inférieur; les zones Zone Booster, pour un nettoyage plus e cace. Lorsque vous sélectionnez l'option Zone Booster, un jet puissant supplémentaire est activé et dirigé vers les objets des zones Zone Booster. Assurez-vous que les poignées des casseroles ou des poêles n'empêchent pas la rotation des gicleurs et du réfl ecteur d'eau. BU_DW9000H-00156A-07_FR.indd 23BU_DW9000H-00156A-07_FR.indd 23 2016-09-20 12:31:112016-09-20 12:31:11Français - 24

CHARGEMENT DU PANIER SUPÉRIEUR

Le panier supérieur est conçu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique portant la mention « lavable au lave-vaisselle ». Retournez la vaisselle lors du chargement sur le panier supérieur. Cela permet d’éviter que l’eau ne s’accumule dans la vaisselle creuse. Assurez-vous que la vaisselle n'empêche pas le gicleur situé sous le panier supérieur de tourner. (Vérifi ez en faisant tourner le gicleur manuellement.) Lorsque vous chargez la vaisselle, tirez su samment le panier supérieur de façon à pouvoir le remplir sans heurter le haut du lave-vaisselle. Utilisation de la grille de maintien Utilisez la grille de maintien pour tenir la vaisselle de taille di érente en place dans la grille métallique. Insérez la vaisselle de grande taille dans la section A et retournez la grille sur la droite pour les tenir en place. Insérez la vaisselle de petite taille dans la section B et retournez la grille sur la gauche pour les tenir en place. Les sections A et B sont interchangeables. Toutefois, nous vous recommandons d’insérer la vaisselle de grande taille dans la section A.

Utilisation du porte-verres Vous pouvez placer des tasses, des petits éléments et ustensiles de cuisine longs sur les clayettes à tasses. Cela constitue également un moyen très pratique de laver les verres à vin. Placez les verres à vin sur les tenons des clayettes à tasses. Les clayettes à tasses peuvent également être rabattues lorsqu’elles ne sont pas utilisées. N’ajustez pas le niveau du panier supérieur avec les supports de verres maintenus vers le haut. Il vous sera impossible de repousser le panier supérieur vers l’intérieur. ATTENTION Chargement du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 24BU_DW9000H-00156A-07_FR.indd 24 2016-09-20 12:31:122016-09-20 12:31:12Français - 25 04 CHARGEMENT UTILISATION DU 3 ÈME PANIER (COUVERTS) Chargement du panier à couverts Outre le panier à couverts standard dans le panier inférieur, certains modèles possèdent un second panier à couverts. Ce panier à couverts est mieux adapté pour la vaisselle plate ou les ustensiles de cuisson et de service. Vous pouvez placez les couverts et les ustensiles dans le panier à couverts. Retrait du panier à couverts Le panier à couverts entier peut être retiré si vous avez besoin de plus d'espace sur le panier supérieur pour des éléments plus grands. Chargement de la grille à couverts (pour certains modèles) Certains modèles sont fournis avec une grille à couverts à utiliser avec le panier à couverts qui est amovible et repliable. Pour l'utiliser, placez la grille sur le panier à couverts et placez ensuite les couverts et les ustensiles de cuisine et de service sur la grille d'une manière aléatoire ou régulière. Après la fi n d'un programme de lavage, les couverts et ustensiles étant secs, vous pouvez replier la grille et transporter les couverts et les ustensiles qu'elle contient jusqu'à leur rangement. Soyez prudent lorsque vous pliez et déplacez le panier s'il y a un objet long et fi n à l'intérieur de la grille. L'objet pourrait tomber au cours de cette action et blesser physiquement quelqu'un. Il est recommandé de ne pas déplacer la grille lorsqu'elle est mouillée. Patientez jusqu'à ce qu'elle soit sèche. La grille sèche rapidement après un programme de lavage lorsqu'elle est exposée à l'air pendant quelques minutes.

• Lors du chargement des couverts et des ustensiles sur le panier à couverts, assurez-vous qu’ils n’interfèrent pas avec le gicleur supérieur du panier. Si tel est le cas, retirez la grille à couverts et réessayez. AVERTISSEMENT BU_DW9000H-00156A-07_FR.indd 25BU_DW9000H-00156A-07_FR.indd 25 2016-09-20 12:31:122016-09-20 12:31:12Français - 26

UTILISATION DU PRODUIT DE LAVAGE

Tous les programmes du lave-vaisselle nécessitent la présence de produit de lavage dans le compartiment dédié. Ajoutez la quantité correcte de produit de lavage pour le programme sélectionné afi n d’assurer la meilleure performance. Utilisez uniquement du produit de lavage pour lave-vaisselle. Le produit de lavage ordinaire produit trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement. N’avalez pas de produit de lavage pour lave-vaisselle. Évitez de respirer dans les vapeurs. Le produit de lavage pour lave-vaisselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez avalé du produit de lavage ou si vous avez inhalé des vapeurs, consultez immédiatement un médecin. Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants. Remplissage du réservoir de produit de lavage

1. Ouvrez le couvercle du réservoir de produit de lavage en poussant le loquet de

libération du réservoir. Le couvercle est toujours ouvert à la fi n d'un programme de lavage.

2. Ajoutez la quantité recommandée de produit dans le compartiment principal de

3. Fermez le couvercle en le glissant vers la gauche puis en le pressant vers le bas.

Il n’y a aucun bouton séparé spécifi que à l’utilisation de produits de lavage en tablette.

4. Pour un meilleur résultat de lavage, notamment si vous avez des éléments

très sales, ajoutez une petite quantité (environ 8g) de produit de lavage sur la porte. Il agira pendant la phase de prélavage. ATTENTIONAVERTISSEMENTAVERTISSEMENT Chargement du lave-vaisselle BU_DW9000H-00156A-07_FR.indd 26BU_DW9000H-00156A-07_FR.indd 26 2016-09-20 12:31:132016-09-20 12:31:13Français - 27 04 CHARGEMENT

UTILISATION DU PRODUIT DE RINÇAGE

Remplissage du réservoir de produit de rinçage Lorsque le voyant Remplissage de produit de rinçage s’allume sur le panneau de commande, remplissez le réservoir de produit de rinçage. Votre lave-vaisselle a été conçu pour utiliser uniquement du produit de rinçage liquide. L’utilisation d’un produit de rinçage en poudre colmatera l’ouverture du réservoir provoquant un dysfonctionnement du lave-vaisselle. Le produit de rinçage améliore la performance de séchage du lave-vaisselle. N’ajoutez pas de produit de lavage ordinaire dans le réservoir de produit de rinçage.

1. Ouvrez le bouchon du réservoir de produit de rinçage en le tournant en sens

antihoraire. Afi n d’optimiser les performances de séchage, ajoutez du liquide de rinçage dans les produits de lavage en tablette.

2. Remplissez le réservoir avec du produit de rinçage.

Utilisez l'orifi ce de visualisation lors du remplissage du produit de rinçage. Ne remplissez pas le réservoir au-dessus du niveau indiqué. Un excès de produit de rinçage peut déborder au cours du programme de lavage.

3. Réglez le cadran du produit de rinçage sur un chi re entre 1 et 6. Plus le chi re

est élevé, plus le lave-vaisselle utilisera de produit. Si vous ne parvenez pas à tourner facilement le cadran du produit de rinçage, essayez avec une pièce de monnaie. - Si vous constatez que le séchage est mauvais ou pire, ajustez-le à un niveau supérieur. - Si vous avez un revêtement coloré, réduisez le niveau.

4. Fermez le bouchon du réservoir de produit de rinçage en le tournant en sens horaire.

ATTENTIONATTENTION BU_DW9000H-00156A-07_FR.indd 27BU_DW9000H-00156A-07_FR.indd 27 2016-09-20 12:31:132016-09-20 12:31:13Français - 28 Nettoyage et entretien du lave- vaisselle Garder votre lave-vaisselle propre permet d'améliorer ses performances, de limiter les réparations et d'allonger sa durée de vie.

NETTOYAGE DE LA PARTIE EXTÉRIEURE

Nettoyez immédiatement les parois extérieures de votre lave-vaisselle en cas de projections. Pour retirer délicatement les projections et la poussière du panneau de commande, utilisez un chi on doux légèrement humide. N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré ou d'alcool. Ces produits risquent de décolorer les parois intérieures du lave-vaisselle et de former des taches permanentes. Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. En particulier, évitez que de l'eau n'entre en contact avec les composants électriques en les protégeant. Si votre lave-vaisselle est équipé d'un panneau de porte en inox, nettoyez-le avec un produit spécial acier inoxydable pour appareils ménagers ou un produit similaire à l'aide d'un chi on doux et propre.

NETTOYAGE DE LA CUVE DE LAVAGE

Si des dépôts de calcaire ou de graisse sont présents dans la cuve, retirez-les avec un chi on humide ou e ectuez un programme avec la température de rinçage la plus élevée sans aucune charge et après avoir rempli le réservoir de produit de lavage pour lave-vaisselle. Ne retirez pas le joint frontal de la cuve. Retirer le joint peut provoquer une fuite ou un dysfonctionnement du lave- vaisselle. Le moteur peut être endommagé si vous déplacez le réfl ecteur d’eau manuellement. ATTENTIONATTENTIONATTENTION BU_DW9000H-00156A-07_FR.indd 28BU_DW9000H-00156A-07_FR.indd 28 2016-09-20 12:31:132016-09-20 12:31:13Français - 29

1. Eteignez votre lave-vaisselle.

2. Faites tourner l'insert du fi ltre en sens antihoraire pour le dévisser puis retirez

4. Désassemblez le pré-fi ltre et le micro-fi ltre.

5. Retirez toutes les saletés ou autres présentes dans les fi ltres et rincez-les sous

6. Assemblez les fi ltres dans l'ordre inverse du démontage, replacez l'insert du fi ltre

et tournez-le en sens horaire comme l'indique la fl èche ci-contre. Si l'insert du fi ltre n'est pas fermé correctement, la performance sera diminuée. ATTENTION BU_DW9000H-00156A-07_FR.indd 29BU_DW9000H-00156A-07_FR.indd 29 2016-09-20 12:31:142016-09-20 12:31:14Français - 30

NETTOYAGE DES GICLEURS

Si la vaisselle n'est pas propre après un lavage ou si les gicleurs semblent obstrués, vous pouvez les nettoyer. Retirez les gicleurs avec précaution afi n d'éviter qu'ils ne se cassent. Gicleur intégré au panier supérieur

1. Tirez le panier supérieur vers vous.

2. Vérifi ez que le gicleur n'est pas obstrué par des particules

3. Si un nettoyage s'avère nécessaire, retirez le gicleur.

4. Pour retirer le gicleur, desserrez l'écrou, retirez-le puis

5. Nettoyez le gicleur, remettez-le en place puis resserrez

6. Serrez l'écrou fermement à la main.

7. Vérifi ez que le gicleur est correctement positionné en le

faisant tourner manuellement. Gicleur supérieur

1. Vérifi ez que le gicleur n'est pas obstrué par des particules

2. Si un nettoyage s'avère nécessaire, retirez le gicleur.

3. Pour retirer le gicleur, retirez d'abord le panier supérieur,

détachez le support du gicleur en le tournant dans le sens antihoraire puis retirez le gicleur intégré au panier supérieur.

4. Nettoyez le gicleur, remettez-le en place, puis rattachez le

support du gicleur sur le gicleur en le tournant dans le sens horaire.

5. Vérifi ez que le gicleur est correctement positionné en le

faisant tourner manuellement.

Si vous devez entreposer votre lave-vaisselle pendant une période prolongée, vidangez-le d'abord puis débranchez le tuyau d'arrivée d'eau. En e et, votre lave-vaisselle risque d'être endommagé si de l'eau stagne dans les tuyaux ou les composants internes. Après avoir vidangé et débranché le lave-vaisselle, assurez-vous de fermer la vanne d'alimentation en eau ainsi que le disjoncteur. Nettoyage et entretien du lave- vaisselle BU_DW9000H-00156A-07_FR.indd 30BU_DW9000H-00156A-07_FR.indd 30 2016-09-20 12:31:142016-09-20 12:31:14Français - 31 06 DÉPANNAGE Dépannage et codes d'erreur CONSULTEZ CETTE RUBRIQUE SI VOUS RENCONTREZ L'UN DES PROBLÈMES SUIVANTS...

PROBLÈME CAUSE POSSIBLE SOLUTION

L'appareil ne démarre pas. La porte n'est pas correctement fermée. Vérifi ez si le loquet de la porte est bien enclenché et si la porte est correctement fermée. Vérifi ez si le panier supérieur est correctement relié à la buse. Par ailleurs, vérifi ez si le panier supérieur est inséré correctement. Le bouton Start (Démarrage) (Reset (Réinitialiser)) n'est pas actionné. Vérifi ez que le loquet de la porte est bien enclenché et que la porte est correctement fermée. Appuyez sur le bouton Start (Démarrage) (Reset (Réinitialiser)) avant de fermer la porte. Aucun programme n'est sélectionné. Sélectionnez un programme. Le cordon d'alimentation n'est pas branché. Branchez le cordon d’alimentation. Aucune arrivée d'eau. Vérifi ez que la vanne d'alimentation en eau est ouverte. Le panneau de commande est verrouillé. Désactivez la fonction Verrouillage de commande pour déverrouiller le panneau de commande. L'appareil dégage de mauvaises odeurs. De l'eau stagne depuis le dernier cycle. Ajoutez du produit de lavage sans aucune charge, puis e ectuez le programme Auto-nettoyage pour nettoyer le lave-vaisselle. Toute l'eau n'a pas été évacuée depuis la fi n du dernier programme. Le tuyau d'évacuation est plié ou obstrué. Dépliez et débouchez le tuyau. BU_DW9000H-00156A-07_FR.indd 31BU_DW9000H-00156A-07_FR.indd 31 2016-09-20 12:31:142016-09-20 12:31:14Français - 32

PROBLÈME CAUSE POSSIBLE SOLUTION

Il reste des résidus alimentaires sur la vaisselle. Le programme sélectionné était inapproprié. Sélectionnez un programme en fonction du degré de salissure de la vaisselle, comme indiqué dans ce manuel. Le fi ltre est contaminé ou n'est pas correctement fi xé. Nettoyez le fi ltre et assurez-vous que les fi ltres sont fi xés correctement. Aucun produit de lavage ou insu sance de produit de lavage utilisé. Utilisez un produit de lavage pour lave-vaisselle automatique ou utilisez plus de produit de lavage. La pression de l'eau est trop faible. La pression de l'alimentation en eau doit être comprise entre 0,05et0,8MPa. Les bras gicleurs sont colmatés. Nettoyez les bras gicleurs. La vaisselle n'est pas correctement répartie. Réorganisez la vaisselle pour obtenir un bon passage de l'eau et sans interférence avec le bras gicleur et le fonctionnement du réservoir de produit de lavage. L'eau est trop dure. Vérifi ez le voyant de remplissage de sel et remplissez le réservoir de sel. La vaisselle n'est pas sèche. Aucun produit de rinçage dans le réservoir ou insu sance de produit de rinçage utilisé. Vérifi ez le réservoir et ajoutez du produit de rinçage au besoin. Vérifi ez le réglage du produit de rinçage. Des tablettes multifonctions sont utilisées sans avoir sélectionné la fonction Séchage+. Sélectionnez la fonction Séchage+ ou utilisez du produit de rinçage. Les verres et les tasses à fond concave retiennent l'eau. Cette eau peut se renverser sur d'autres articles lors du déchargement. Une fois le cycle terminé, videz d’abord le panier inférieur puis le panier supérieur afi n d’éviter que l'eau du panier supérieur ne s'écoule sur la vaisselle du panier inférieur. Le lave-vaisselle est trop bruyant. Le lave-vaisselle émet un bip sonore lorsque le couvercle du réservoir est ouvert et pendant la phase initiale du fonctionnement de la pompe de vidange. Ce phénomène est normal. Le lave-vaisselle n'est pas parfaitement stable. Assurez-vous que le lave-vaisselle a été mis à niveau correctement. Le bruit peut provenir d'un bras qui heurte la vaisselle. Réorganisez la vaisselle. Un fi lm jaune ou brun subsiste sur les tasses ou les assiettes Ces taches peuvent être dues au café et au thé. Utilisez un programme avec une température plus élevée. Aucun voyant ne s'allume. Le cordon d'alimentation n'est pas branché. Branchez le cordon d’alimentation. Les bras gicleurs ne tournent pas librement. Les bras sont colmatés avec des particules d'aliments. Nettoyez les bras gicleurs. Une pellicule blanche subsiste sur les couverts ou les plats après le lavage. Une eau dure a été utilisée. Vérifi ez le voyant de remplissage de sel et le réglage correct de l'adoucisseur pour la dureté de l'eau de votre région. Vérifi ez la fermeture correcte du bouchon du réservoir de sel. Dépannage et codes d'erreur BU_DW9000H-00156A-07_FR.indd 32BU_DW9000H-00156A-07_FR.indd 32 2016-09-20 12:31:152016-09-20 12:31:15Français - 33 06 DÉPANNAGE

INFORMATION CONCERNANT LES CODES D'ERREUR

Le panneau de commande a che des codes d'erreur pour vous aider à comprendre l'état dans lequel se trouve votre lave-vaisselle. CODE ACTION

Contrôle du niveau d'eau trop élevé

• Contrôle fonctionnel. Fermez la vanne d'arrivée d'eau, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle puis contactez un centre de maintenance Samsung agréé.

• Si une fuite au niveau du raccordement de la vanne d'arrivée d'eau se produit, fermez la vanne d'arrivée d'eau, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle puis contactez l'installateur pour qu'il règle ce problème. Si le problème persiste, contactez un centre de maintenance Samsung agréé.

Contrôle de l'arrivée d'eau

• Vérifi ez si la vanne d'arrivée d'eau est fermée ou si l'arrivée d'eau est bloquée (vanne ou tuyau gelé(e) ou obstrué(e) par des corps étrangers). Si le problème persiste, fermez la vanne d'arrivée d'eau et contactez un centre de maintenance Samsung agréé.

Contrôle de la vidange

• Après avoir fermé la vanne d'arrivée d'eau, vérifi ez si le tuyau de vidange est bouché ou plié. Vérifi ez également si le port de vidange à l’intérieur de la pompe est obstrué. Si le problème persiste, contactez un centre de maintenance Samsung agréé.

Contrôle de chau age à haute température

• Contrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez un programme. Si le problème persiste, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle puis contactez un centre de maintenance Samsung agréé.

Contrôle du fonctionnement de la pompe

• Contrôle fonctionnel. Éteignez le lave-vaisselle et redémarrez-le. Si le problème persiste, contactez un centre de maintenance Samsung agréé. Pour tout code non listé ci-dessus, reportez-vous au dos de ce manuel et contactez votre service après-vente Samsung. BU_DW9000H-00156A-07_FR.indd 33BU_DW9000H-00156A-07_FR.indd 33 2016-09-20 12:31:152016-09-20 12:31:15Français - 34 Tableau des programmes

TABLEAU DES PROGRAMMES

AUTO (Automatique)ECO Intensif Délicat Lavage rapideQuantité de résidus alimentairesDe très légère à intenseNormale Intense Légère LégèreDéroulement du programmePrélavage Lavage principal Rinçage Rinçage à chaud Séchage Fin Prélavage Lavage principal Rinçage Rinçage à chaud Séchage Fin Prélavage Lavage principal Rinçage Rinçage à chaud Séchage Fin Prélavage Lavage principal Rinçage Rinçage à chaud Séchage Fin Lavage principal Rinçage Rinçage à chaud Fin Consommation d'eau (litre) 9,2-17,7 10,7 21,7-25,9 10,9 11,2Consommation électrique (kWh) 1,0-1,5 0,94 1,65 0,84 0,9 Durée du programme (min) 114-196 179-190 181-199 110-113 35-38 Le temps de lavage varie en fonctions des options que vous ajoutez et de la pression et de la température de l'alimentation en eau. Lavage rapide Programme: Ce programme de fonctionne pas en mode PORTE AUTOMATIQUE. (Sans le cycle Séchage.) L’utilisation continue du cycle Lavage rapide pendant une période prolongée n’est pas recommandée. Cela peut réduire le niveau de performances de l’adoucisseur d’eau. La consommation électrique dépend de la température de l'eau et/ou de la charge. Lorsque le liquide de rinçage est épuisé, la durée et la température peuvent légèrement augmenter. La consommation en eau et le temps de lavage varient en fonction des étapes ou des options que vous ajoutez et de la pression et de la température de l'alimentation en eau. BU_DW9000H-00156A-07_FR.indd 34BU_DW9000H-00156A-07_FR.indd 34 2016-09-20 12:31:152016-09-20 12:31:15Français - 35 08 ANNEXES Annexe MISE AU REBUT DU LAVE-VAISSELLE ET PRÉSERVATION DE L'ENVIRONNEMENT Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter votre réglementation locale relative à l'élimination des déchets. Coupez le cordon d'alimentation de sorte que l'appareil ne puisse pas être connecté à une source d'alimentation. Retirez la porte afi n d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de l'appareil. Ne dépassez pas les quantités de produit de lavage recommandées par le fabricant du produit.

DÉCLARATION DE CONFORMITÉ

Ce produit est conforme aux exigences de ces normes: Directive EMC 2004/108/EC Directive basse tension 2006/95/EC

• Dimensions de l'espace nécessaire à l'appareil;

• Dimensions et position des moyens de support et de fi xation de l'appareil dans cet espace;

• Distances minimales entre les di érentes parties de l'appareil et de la structure environnante;

• Dimensions minimales des orifi ces de ventilation et leur disposition correcte;

• Connexion de l'appareil à l'alimentation secteur et intercommunication des composants séparés;

• Nécessité de permettre la déconnexion de l'alimentation de l'appareil après son installation, sauf si l'appareil intègre un interrupteur conforme à 24.3. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur au mur conformément aux normes en vigueur.

• Les instructions concernant les appareils fi xes doivent indiquer comment l'appareil doit être fi xé sur son support. La méthode de fi xation indiquée considère que l'utilisation d'adhésifs n'est pas un moyen de fi xation fi able. BU_DW9000H-00156A-07_FR.indd 35BU_DW9000H-00156A-07_FR.indd 35 2016-09-20 12:31:152016-09-20 12:31:15Français - 36 Pour le test de norme Les illustrations ci-dessous indiquent la méthode de chargement des paniers en fonction des normes européennes (EN50242).• Capacité de lavage: 14 couverts• Norme de test: NE50242/IEC60436• Position du panier supérieur: Faible• Programme: ECO • Options supplémentaires: Supérieur uniquement + Inférieur uniquement (par défaut)• Réglage du liquide de rinçage: 6• Dosage du produit de lavage normal: - 14 PS: 7g + 28g• Pour la disposition des objets, référez-vous aux fi gures A, B, C. 14 couverts

Placez la partie repliable du côté gauche.Sans la 3ème grille à couvertsFigure A-1: Panier inférieur Figure B-1: Panier supérieur Figure C-1: Tiroir à couverts Assiette creuse: Flocons d'avoine Tasse: Thé Cuillère à soupe: Flocons d'avoine Assiette repas: œufs Soucoupe: Thé Fourchette: œufs Assiette repas: Viande Verre: Lait Couteau Assiette à dessert: Épinards Petit bol, bol moyen: Épinards Cuillère à dessert Assiette à dessert: œufs Grand bol: Viande Cuillère à thé Plat oval: Margarine Couverts de service BU_DW9000H-00156A-07_FR.indd 36BU_DW9000H-00156A-07_FR.indd 36 2016-09-20 12:31:152016-09-20 12:31:15Français - 37 10 FICHE PRODUIT Fiche produit

RÉGULATION (UE) N° 1059/2010

« * » Chaque astérisque représente un chi re (de 0 à 9) ou une lettre (de A à Z) qui varie d’un modèle à l’autre. (pour l’Allemagne uniquement) Fournisseur SAMSUNG Nom du modèle DW60J9970BB DW60J9970SS DW60J9950SS DW60K8550BB Capacité nominale (couverts)

Classe de rendement énergétique A++ A++ A++ A++ Label Eco No No No No Consommation électrique annuelle, (

Consommation électrique standard par cycle, (

(W) 0,45 0,45 0,45 0,45 Consommation d'énergie en mode sous tension,

Consommation annuelle d'eau, (

Classe d’e cacité de séchage, de A (le plus e cace) à G (le moins e cace) AAAA Programme standard

Eco Eco Eco Eco Durée du programme pour un cycle standard

Durée du mode sous tension (

Émissions de bruit aérien (dBA re 1pW)

Installation Sous plan de travail

Complètement encastrable Oui

1) Sur la base de 280cycles de lavage standard utilisant le remplissage d’eau froide et les modes à faible

consommation d’énergie. La consommation réelle d’énergie dépend de l’utilisation de l’appareil.

2) Sur la base de 280cycles de lavage standard. La consommation réelle d’eau dépend de l’utilisation de l’appareil.

3) « Standard programme » (programme standard) est le cycle de lavage standard auquel les informations de

l’étiquette et de la fi che font référence. Ce programme convient au lavage d’une vaisselle normalement sale. Il correspond au programme le plus e cace en matière de consommation combinée d’énergie et d’eau. BU_DW9000H-00156A-07_FR.indd 37BU_DW9000H-00156A-07_FR.indd 37 2016-09-20 12:31:172016-09-20 12:31:17Français - 38

RÉGULATION (UE) N° 1059/2010

« * » Chaque astérisque représente un chi re (de 0 à 9) ou une lettre (de A à Z) qui varie d’un modèle à l’autre. Fournisseur SAMSUNG Nom du modèle DW60H9970U* DW60H9950U* DW60J9960U* DW60H9970F* Capacité nominale (couverts)

Classe de rendement énergétique A++ A++ A++ A++ Label Eco No No No No Consommation électrique annuelle, (

Consommation électrique standard par cycle, (

Consommation d'énergie en mode hors tension,

Consommation d'énergie en mode sous tension,

Consommation annuelle d'eau, (

Classe d’e cacité de séchage, de A (le plus e cace) à G (le moins e cace) AAAA Programme standard

Eco Eco Eco Eco Durée du programme pour un cycle standard

Durée du mode sous tension (

Émissions de bruit aérien (dBA re 1pW)

Installation Sous plan de travail Oui Oui Oui

Complètement encastrable

1) Sur la base de 280cycles de lavage standard utilisant le remplissage d'eau froide et les modes à faible

consommation d'énergie. La consommation réelle d'énergie dépend de l'utilisation de l'appareil.

2) Sur la base de 280cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de l'appareil.

3) « Standard programme » (programme standard) est le cycle de lavage standard auquel les informations de

l’étiquette et de la fi che font référence. Ce programme convient au lavage d’une vaisselle normalement sale. Il correspond au programme le plus e cace en matière de consommation combinée d’énergie et d’eau. Fiche produit BU_DW9000H-00156A-07_FR.indd 38BU_DW9000H-00156A-07_FR.indd 38 2016-09-20 12:31:172016-09-20 12:31:17Français - 39 10 FICHE PRODUIT

RÉGULATION (UE) N° 1059/2010

« * » Chaque astérisque représente un chi re (de 0 à 9) ou une lettre (de A à Z) qui varie d’un modèle à l’autre. Fournisseur SAMSUNG Nom du modèle DW60H9950F* DW60J9970S* DW60J9950S* DW60J9970B* Capacité nominale (couverts)

Classe de rendement énergétique A++ A++ A++ A++ Label Eco No No No No Consommation électrique annuelle, (

Consommation électrique standard par cycle, (

Consommation d'énergie en mode hors tension,

Consommation d'énergie en mode sous tension,

Consommation annuelle d'eau, (

Classe d’e cacité de séchage, de A (le plus e cace) à G (le moins e cace) AAAA Programme standard

Eco Eco Eco Eco Durée du programme pour un cycle standard

Durée du mode sous tension (

Émissions de bruit aérien (dBA re 1pW)

Installation Sous plan de travail

Complètement encastrable

1) Sur la base de 280cycles de lavage standard utilisant le remplissage d’eau froide et les modes à faible

consommation d’énergie. La consommation réelle d’énergie dépend de l’utilisation de l’appareil.

2) Sur la base de 280cycles de lavage standard. La consommation réelle d’eau dépend de l’utilisation de l’appareil.

3) « Standard programme » (programme standard) est le cycle de lavage standard auquel les informations de
