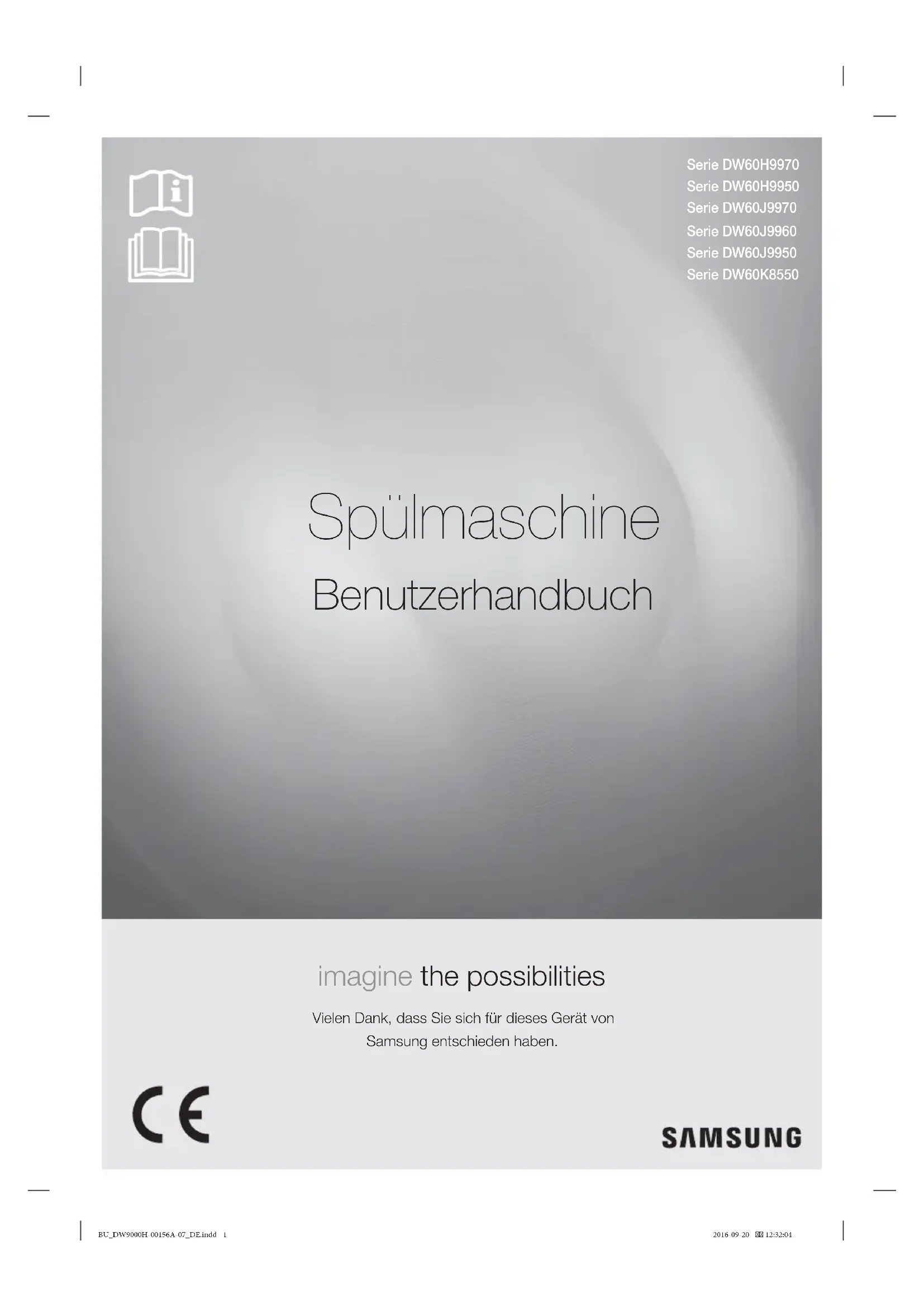

BEDIENUNGSANLEITUNG DW60J9950SS SAMSUNG

AUFSTELLEN IHRER SPÜLMASCHINE

10 Überprüfen der Teile und des Bedienfelds 15 Verwenden der Programme 15 Programmfortschrittsanzeigen 16 Anschlussvoraussetzungen

18 Einstellungsmodus 20 Verwenden von Spülmaschinensalz

EINRÄUMEN DER SPÜLMASCHINE

21 Hinweise zum Geschirrspülen 22 Anpassen der Höhe des Oberkorbs 22 Herausnehmen des Oberkorbs (nur bestimmte Modelle) 23 Beladen des Unterkorbs 25 Verwenden des Besteckfachs 26 Verwenden von Spülmittel 27 Verwenden von Klarspüler

REINIGUNG UND PFLEGE IHRER

28 Reinigen der Außenfl ächen 28 Reinigen des Spülraums 29 Reinigen der Filter 30 Reinigen der Sprüharme 30 Einlagern der Spülmaschine FEHLERBEHEBUNG UND FEHLERCODES

31 Überprüfen Sie Folgendes, wenn Ihre Spülmaschine die nachstehend beschriebenen Symptome zeigt: 33 Fehlercodes PROGRAMMÜBERSICHT

34 Programmübersicht ANHANG

35 Entsorgung der Spülmaschine und Umweltschutz 35 Konformitätserklärung 35 Technische Daten

Inhalt BU_DW9000H-00156A-07_DE.indd 2BU_DW9000H-00156A-07_DE.indd 2 2016-09-20 12:32:072016-09-20 12:32:07Deutsch - 3 01 SICHERHEITSINFORMATIONEN Sicherheitshinweise Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pfl ege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen Ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Bitte lesen Sie dieses Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihres neuen Geräts sicher und e zient einsetzen können. Bewahren Sie das Handbuch an einem sicheren Platz in der Nähe des Geräts auf, damit Sie auch in Zukunft schnell darauf zurückgreifen können. Verwenden Sie das Gerät nur zu den in diesem Benutzerhandbuch beschriebenen Zwecken.Die Warnungen und wichtigen Sicherheitshinweise dieses Handbuchs decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihre Spülmaschine installieren, warten und einsetzen.Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihrer Spülmaschine sich leicht von den in diesem Handbuch beschriebenen unterscheiden, und es kann sein, dass nicht alle Warnhinweise zutre en. Bei Fragen oder Problemen wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum, oder holen Sie sich Hilfe und Informationen online unter „www.samsung.com“. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE Wichtige Symbole für Sicherheitshinweise WARNUNGGefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können.VORSICHTGefährliche bzw. unsichere Praktiken, die zu Verletzungen, Tod und/oder Sachschäden führen können.VORSICHTBeachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern:NICHT ausführen.NICHT demontieren.NICHT berühren.Befolgen Sie die Anweisungen genau.Ziehen Sie den Netzstecker aus der Steckdose.Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.Bitten Sie den Kundendienst um Hilfe.HinweisDie folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen. Befolgen Sie die Hinweise genau.Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie sicher, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter. BU_DW9000H-00156A-07_DE.indd 3BU_DW9000H-00156A-07_DE.indd 3 2016-09-20 12:32:072016-09-20 12:32:07Deutsch - 4 Wichtige Hinweise zur Sicherheit Dieses Gerät entspricht den aktuellen Sicherheitsvorschriften. Bei unsachgemäßer Verwendung kann es jedoch zu Verletzungen und Sachschäden kommen. Zur Vermeidung von Unfällen und Schäden am Gerät, lesen Sie diese Anleitung sorgfältig durch, ehe Sie das Gerät zum ersten Mal verwenden. Sie enthält wichtige Informationen zu Sicherheit, Bedienung und Wartung. Wie alle mit Strom betriebenen Geräte mit beweglichen Bauteilen besitzt auch dieses Gerät ein gewisses Gefahrenpotenzial. Um dieses Gerät sicher nutzen zu können, müssen Sie sich mit den Bedienungsabläufen vertraut machen und bei der Verwendung Vorsicht walten lassen. Erlauben Sie nicht, dass Kinder (oder Haustiere) auf oder in dem Gerät spielen. Die Gerätetür kann von innen nicht leicht geö net werden, und Kinder können ernsthaft verletzt werden, wenn sie im Innern eingeschlossen sind. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom Kundendienst bzw. von einer qualifi zierten Fachkraft ausgewechselt werden, um Gefährdungen auszuschließen. Das Gerät muss so aufgestellt werden, dass der Netzstecker, der Wasserzulauf und die Abfl ussrohre zugänglich sind. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifi schen Aufl agen wie z.B. REACH fi nden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

HINWEISE ZUM WEEE-ZEICHEN

Umweltfreundliche Entsorgung dieses Geräts (Elektro- und Elektronikschrott) (Anwendbar in Ländern mit separaten Sammelsystemen) Dieses Zeichen auf dem Gerät, dem Zubehör oder der Dokumentation gibt an, dass das Gerät und sein elektronisches Zubehör (Ladegerät, Kopfhörer und USB-Kabel) nach Ablauf ihrer Lebensdauer nicht über den normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät getrennt von anderen Abfällen, und führen Sie es dem Recycling zu, um mögliche Umwelt- oder Gesundheitsschäden zu vermeiden und die nachhaltige Wiederverwertung von Materialien zu unterstützen. Private Benutzer erhalten detaillierte Informationen zum ordnungsgemäßen Recycling dieser Gegenstände bei dem Fachhändler, bei dem sie das Gerät erworben haben, oder bei den örtlichen Behörden. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Bedingungen ihres Kaufvertrags. Weder dieses Gerät noch sein elektronisches Zubehör dürfen gemeinsam mit sonstigem gewerblichen Müll entsorgt werden. VORSICHTWARNUNGWARNUNGVORSICHT Sicherheitshinweise BU_DW9000H-00156A-07_DE.indd 4BU_DW9000H-00156A-07_DE.indd 4 2016-09-20 12:32:072016-09-20 12:32:07Deutsch - 5 01 SICHERHEITSINFORMATIONEN Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern: Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Zur Verwendung in Europa: Dieses Gerät darf von Kindern ab 8Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifi zierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. Wenn das Gerät am Boden Ventilationsö nungen besitzt, müssen Sie darauf achten, dass diese nicht durch Teppich verdeckt werden. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und die alten dürfen nicht wiederverwendet werden. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird. WARNUNG BU_DW9000H-00156A-07_DE.indd 5BU_DW9000H-00156A-07_DE.indd 5 2016-09-20 12:32:082016-09-20 12:32:08Deutsch - 6 Die Gerätetür darf nicht o en gelassen werden, da dies eine Stolperfalle darstellen könnte. WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen entweder fl ach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist. Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

• in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;

• in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;

• in Frühstückspensionen und ähnlichen Umgebungen.

ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE

Diese Spülmaschine ist nicht für den Einsatz zu gewerblichen Zwecken geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

• Büros und Ausstellungsräume und von Bewohnern in Einrichtungen wie:

• Jugendherbergen und Pensionen. Sie darf in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden. Jede andere Verwendung wird vom Hersteller nicht unterstützt und kann potenziell gefährlich sein. Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäße oder falsche Nutzung bzw. Bedienung des Geräts entstehen. Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr. Spülmittel dürfen weder eingeatmet noch verschluckt werden. Spülmittel enthalten reizende oder ätzende Inhaltssto e, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschluckt oder inhaliert wurde. Lassen Sie die Gerätetür nicht unnötig o en stehen, denn Sie könnten darüber stolpern. Setzen und lehnen Sie sich nicht auf die geö nete Gerätetür. Dies könnte dazu führen, dass die Spülmaschine umkippt und Verletzungen und Schäden am Gerät auftreten. Verwenden Sie nur Spülmittel und Klarspüler für Haushaltsspülmaschinen. Verwenden Sie kein Flüssigspülmittel. Verwenden Sie kein stark säurehaltiges Reinigungsmittel. Füllen Sie den Klarspülerbehälter nicht mit Pulver- oder Flüssigspülmittel. Dadurch würde der Behälter schwer beschädigt. WARNUNGWARNUNGVORSICHTVORSICHTVORSICHT Sicherheitshinweise BU_DW9000H-00156A-07_DE.indd 6BU_DW9000H-00156A-07_DE.indd 6 2016-09-20 12:32:082016-09-20 12:32:08Deutsch - 7 01 SICHERHEITSINFORMATIONEN Das versehentliche Befüllen des Salzbehälters mit Pulver- oder Flüssigspülmittel führt zu Schäden an der Wasserenthärtungsanlage. Vergewissern Sie sich daher vor Befüllen des Salzbehälters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten. Verwenden Sie nur spezielles grobkörniges Spülmaschinensalz für die Regenerierung, da andere Salze unlösliche Zusätze enthalten können, die die Funktion der Wasserenthärtungsanlage beeinträchtigen können. In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck besser gereinigt und getrocknet, wenn es im Korb mit den Gri en nach unten sinnvoll angeordnet wird. Um jedoch das Risiko von Verletzungen auszuschließen, ordnen Sie Messer und Gabeln usw. mit dem Gri nach oben an. Kunststo teile, die beim Spülen in heißem Wasser möglicherweise beschädigt werden (z.B. Einweg- Kunststo behälter oder Kunststo bestecke und -geschirr) dürfen nicht in der Spülmaschine gereinigt werden. Der Kunststo könnte aufgrund der hohen Temperaturen in der Spülmaschine schmelzen und seine Form verlieren. Stellen Sie bei Modellen mit Startzeitvorwahl sicher, dass das Spülmittelfach trocken ist, ehe Sie Spülmittel hineingeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Behälter verklumpt das Spülmittel und kann dann nicht mehr vollständig aufgelöst werden. Messer und andere Utensilien mit scharfen Spitzen müssen entweder fl ach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

HINWEISE ZUM SCHUTZ IHRER KINDER

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschließen, halten Sie Kinder fern und gestatten Sie ihnen nicht, in oder an der Spülmaschine zu spielen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Küche arbeiten. Es besteht auch die Gefahr, dass spielende Kinder sich in der Spülmaschine einschließen. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Lassen Sie Kinder beim Reinigen und bei der Wartung nur dann helfen, wenn sie unter Aufsicht sind. Ältere Kinder dürfen die Spülmaschine nur verwenden, wenn ihnen die Funktionsweise eindeutig erklärt worden ist und sie in der Lage sind, das Gerät sicher zu verwenden und die Gefahren durch Missbrauch zu erkennen. HALTEN SIE KINDER FERN VON SPÜLMITTELN! Spülmittel enthalten reizende oder ätzende Inhaltssto e, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Halten Sie Kinder von der Spülmaschine fern, solange die Gerätetür geö net ist. Es könnten sich noch Spülmittelreste im Gerät befi nden. Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat. VORSICHTVORSICHTWARNUNGWARNUNGWARNUNGWARNUNGWARNUNG BU_DW9000H-00156A-07_DE.indd 7BU_DW9000H-00156A-07_DE.indd 7 2016-09-20 12:32:082016-09-20 12:32:08Deutsch - 8

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE

Ehe Sie das Gerät aufstellen, überprüfen Sie es auf äußerlich sichtbare Schäden. Unter keinen Umständen sollten Sie ein beschädigtes Gerät verwenden. Ein beschädigtes Gerät kann gefährlich sein. Die Spülmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden. Nachdem die Spülmaschine installiert wurde, muss die Steckdose weiterhin leicht zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu erhalten Sie im Abschnitt „Überprüfen der Teile und des Bedienfelds“ auf Seite 10.) Es dürfen sich hinter der Spülmaschine keine Steckdosen befi nden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spülmaschine gegen einen Stecker gedrückt wird. Die Spülmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen könnten die Spülmaschine beschädigen. Aus dem gleichen Grund darf die Spülmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.). Schließen Sie die Spülmaschine erst dann an das Stromnetz an, wenn sie vollständig installiert ist und alle Einstellungen an den Federn der Gerätetüren durchgeführt wurden. Prüfen Sie vor dem Anschließen des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifi zierten Elektriker. Die elektrische Sicherheit dieses Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßig überprüft wird. Bei Zweifeln an der elektrischen Anlage im Haus muss sie durch einen qualifi zierten Elektriker überprüft werden. Der Hersteller haftet nicht für die Folgen unzureichender Erdung (z. B. Stromschlag). Schließen Sie das Gerät nicht über Mehrfachstecker oder Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z.B. wegen der Gefahr von Überhitzung) nicht garantiert werden. Dieses Gerät darf in mobile Einrichtungen wie Schi e nur eingebaut werden, nachdem von einem entsprechend qualifi zierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde. Das Kunststo gehäuse des Wasseranschlusses enthält ein elektrisches Bauteil. Das Gehäuse darf nicht in Wasser getaucht werden. Der AquaStopp-Schlauch enthält elektrische Leitungen. Schneiden Sie deshalb niemals den Zulaufschlauch ab, auch wenn er zu lang ist. Installation, Wartung und Reparaturen dürfen nur in strikter Übereinstimmung mit den geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifi zierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeiten von unqualifi zierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeiten. Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

• Die Spülmaschine ist korrekt installiert und an die Wasserleitungen angeschlossen.

• Die Spülmaschine ist ordnungsgemäß gewartet und Teile werden ersetzt, sobald es ersichtlich wird, dass dies notwendig ist.

• Das Absperrventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z.B. während der Urlaubszeit) nicht verwendet wurde.

• Das Leckschutzsystem funktioniert sogar dann, wenn das Gerät ausgeschaltet ist. Allerdings muss das Gerät dafür an die Stromversorgung angeschlossen sein. Ein beschädigtes Gerät kann gefährlich sein. Wenn die Spülmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihren Händler oder den Kundendienst an. WARNUNGVORSICHTWARNUNGWARNUNGVORSICHTVORSICHTVORSICHTVORSICHTWARNUNG Sicherheitshinweise BU_DW9000H-00156A-07_DE.indd 8BU_DW9000H-00156A-07_DE.indd 8 2016-09-20 12:32:092016-09-20 12:32:09Deutsch - 9 01 SICHERHEITSINFORMATIONEN Unsachgemäße Reparaturen können unvorhergesehene Gefahren für den Benutzer verursachen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen dürfen nur von einem dafür zugelassenen Servicetechniker durchgeführt werden. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden. Trennen Sie die Spülmaschine bei Wartungsarbeiten immer vom Netz (Abschalten der Steckdose und Herausziehen des Steckers). Wenn das Anschlusskabel beschädigt wird, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden. In Ländern mit Gegenden, in denen es zu einem Befall mit Kakerlaken oder anderem Ungeziefer kommen kann, ist insbesondere darauf zu achten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befi nden. Schäden, die durch Kakerlaken oder anderes Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt. Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden und zwar indem:

• es an der Steckdose ausgeschaltet und der Stecker abgezogen wird, oder

• es am Netz abgeschaltet wird, oder

• die Hauptsicherung getrennt wird, oder

• die Schraubsicherung entfernt wird (in Ländern, in denen dies zutri t). Nehmen Sie keine Änderungen am Gerät vor, es sei denn, Sie haben dazu die Genehmigung vom Hersteller. Ö nen Sie niemals das Gehäuse des Geräts. Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen. Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie. Stellen Sie bei der Installation des Geräts sicher, dass oben, links, rechts und auf der Rückseite des Geräts eine ausreichende Belüftung gewährleistet ist. Wenn zwischen dem Gerät und dem Waschbecken nicht ausreichend Platz frei ist, kann es zu Schäden am Waschbecken und möglicherweise zu Schimmelbildung kommen. Stellen Sie sicher, dass die Einstellung für die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu erhalten Sie im Abschnitt „Wasserenthärtungsanlage (Festlegen der Wasserhärte)“ auf Seite 18.) VORSICHT WARNUNG VORSICHT VORSICHT VORSICHT BU_DW9000H-00156A-07_DE.indd 9BU_DW9000H-00156A-07_DE.indd 9 2016-09-20 12:32:092016-09-20 12:32:09Deutsch - 10 Aufstellen Ihrer Spülmaschine Um den sicheren und störungsfreien Betrieb Ihrer neuen Spülmaschine zu gewährleisten, achten Sie darauf, dass Ihr Techniker diese Anweisungen genau befolgt. ÜBERPRÜFEN DER TEILE UND DES BEDIENFELDS Überprüfen Sie nach dem Auspacken des Geräts, ob Sie alle unten angegebenen Teile erhalten haben. Falls ein Transportschaden vorliegt oder Teile fehlen, setzen Sie sich bitte umgehend mit dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung.Um die Sicherheit Ihrer Kinder zu gewährleisten, bewahren Sie die Verpackung nach dem Auspacken Ihrer Spülmaschine außerhalb der Reichweite von Kindern auf. Besteckfach BesteckablageUnterkorbOberkorb Sprüharm am OberkorbGerätetürGehäuseOberer SprüharmSpülmittelfachUnterer SprüharmWasserrefl ektorSalzbehälterBedienfeld Zubehör - Bedienungsanleitung, Halterung für den Abwasserschlauch, Trittblende, Besteckablage, Energieverbrauchskennzeichnung, Garantiekarte, Salztrichter (siehe Abschnitt „Füllen des Salzbehälters“ auf Seite 20), Halterung fur die Turverkleidung (nur bestimmte Modelle). Komponenten des linearen Bewegungssystems - riemenbetriebener Wechselstrommotor (Getriebemotor), Schiene, Keilriemen, Befestigungsklammer (von oben, von unten)WARNUNG BU_DW9000H-00156A-07_DE.indd 10BU_DW9000H-00156A-07_DE.indd 10 2016-09-20 12:32:092016-09-20 12:32:09Deutsch - 11 02 AUFSTELLEN Serie DW60H9970** / DW60J9970**

Programmwahltasten (AUTO, ECO, Intensivprogramm, Schonprogramm, Kurzprogramm)

Unterkorb (Power-Zone)

Start (Reset (Zurücksetzen)) Serie DW60H9950** / DW60J9960** / DW60J9950** / DW60K8550**

Programmwahltasten (AUTO, ECO, Intensivprogramm, Schonprogramm, Kurzprogramm)

Unterkorb (Power-Zone)

Ein/Aus Nach Ablauf des gewählten Programms erlöschen alle Anzeigen, und im Display erscheint für einige Minuten die Meldung „0“. Anschließend wird das Gerät automatisch ausgeschaltet.

Programmwahltasten Wählen Sie je nach Verschmutzungsgrad des Geschirrs das geeignete Waschprogramm aus. Nach Auswahl eines Programms leuchtet die entsprechende Anzeige. Außerdem leuchten standardmäßig die Anzeigen für Ober- und Unterkorb. Wenn Sie das Programm wechseln möchten, nachdem es bereits gestartet wurde, drücken Sie die Taste Reset (Zurücksetzen) und schalten Sie die Spülmaschine aus. Schalten Sie die Spülmaschine dann wieder ein, und wählen Sie ein neues Programm aus. Das Standardprogramm ist ECO.

Selbstreinigung (nur bestimmte Modelle) Mit dieser Option können Sie den Spülraum reinigen. Führen Sie dieses Programm mit leerer Spülmaschine aus. Die Optionen Oberkorb und Unterkorb sind standardmäßig deaktiviert.

Oberkorb Wenn Sie die Option Oberkorb wählen, wird ausschließlich der Sprüharm am oberen Korb verwendet. Der untere Sprüharm ist dann deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb. Beladen Sie bei Verwendung der Option Oberkorb ausschließlich den oberen Korb mit Geschirr, Gläsern usw. Gegenstände im Unterkorb werden nicht gereinigt. Durch Auswahl der Option Oberkorb wird sowohl die Programmdauer verkürzt als auch der Stromverbrauch gesenkt.

Unterkorb Bei Auswahl der Option Unterkorb wird ausschließlich der untere Sprüharm verwendet. Der Sprüharm am Oberkorb ist deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im unteren Korb. Beladen Sie bei Verwendung der Option Unterkorb ausschließlich den unteren Korb mit Geschirr, Gläsern usw. Gegenstände im Oberkorb werden nicht gereinigt. Durch Auswahl der Option Unterkorb wird sowohl die Programmdauer verkürzt als auch der Stromverbrauch gesenkt. Zum Reinigen von stark verschmutzten Teilen wie Töpfen und Pfannen können Sie zusätzlich die Option Power-Zone wählen. (Mit dieser Option wird der Wasser- und Energieverbrauch leicht erhöht.) Bei Auswahl der Option Power-Zone L: Der linke Bereich des Unterkorbs wird mit verstärkter Spülleistung intensiv gereinigt. Bei Auswahl der Option Power-Zone R: Der rechte Bereich des Unterkorbs wird mit verstärkter Spülleistung intensiv gereinigt. Bei Auswahl der Optionen Power-Zone L und R: Der gesamte Unterkorb wird mit verstärkter Spülleistung intensiv gereinigt. Wenn Sie eine der Optionen für die Power-Zone verwenden, bleibt der Sprüharm am Oberkorb weiterhin aktiviert.

Turbo-Booster (nur bestimmte Modelle) Mit dieser Option wird die Programmdauer deutlich verkürzt. (AUTO, ECO, Intensivprogramm)

Desinfektion Wenn die Option Desinfektion aktiviert ist, wird die Wassertemperatur für eine verbesserte Hygiene auf 70 °C erhöht. Die Option Desinfektion kann in Verbindung mit dem Schonprogramm ausgewählt werden. Aufstellen Ihrer Spülmaschine BU_DW9000H-00156A-07_DE.indd 12BU_DW9000H-00156A-07_DE.indd 12 2016-09-20 12:32:112016-09-20 12:32:11Deutsch - 13 02 AUFSTELLEN

Trocknen+ (Bediensperre) Wählen Sie diese Option aus, wenn Sie eine höhere Trockenleistung für Ihr Geschirr wünschen. Bei der Option Trocknen+ wird der Trockenvorgang verlängert und der letzte Spülgang mit höheren Temperaturen durchgeführt. Dies führt zu einer besseren Trockenleistung bei einem geringfügig höheren Energieverbrauch. *Bediensperre: Bei Aktivierung dieser Option werden alle Tasten am Bedienfeld mit Ausnahme der Ein/Aus-Taste gesperrt, damit Kinder die Spülmaschine durch Drücken der Bedientasten nicht versehentlich starten können. Lediglich die Ein/Aus-Taste ist weiterhin aktiviert. Um die Tasten am Bedienfeld zu sperren bzw. freizugeben, halten Sie die Taste Trocknen+ (Bediensperre) 3 Sekunden lang gedrückt.

• Wenn das Gerät eingeschaltet ist: Halten Sie die Taste Trocknen+ (Bediensperre) 3 Sekunden lang gedrückt.

• Wenn das Gerät ausgeschaltet ist: Drücken Sie zuerst die Ein/Aus-Taste. Halten Sie dann die Taste Trocknen+ (Bediensperre) 3 Sekunden lang gedrückt.

• Die Funktion Bediensperre bleibt so lange aktiv, bis Sie sie wieder deaktivieren. Bei aktivierter Bediensperre können keine Programme oder Optionen ausgewählt oder gestartet werden.

Display Im Display werden die Programmdauer und die verbleibenden Stunden und Minuten, der Beginn für die Startzeitvorwahl und etwaige Systemmeldungen angezeigt. Wenn während des Betriebs ein Problem auftritt, ertönt ein Signalton und im Display erscheint die entsprechende Systemmeldung. Einzelheiten hierzu erhalten Sie im Abschnitt „Fehlercodes“ auf Seite 33.) Anzeige für die Bediensperre - Leuchtet, wenn die Funktion Bediensperre aktiviert ist (oder das Gerät sich im Standby- oder Pausemodus befi ndet). - Ist ausgeschaltet, während die Spülmaschine in Betrieb ist. - Bei aktivierter Bediensperre blinkt die Anzeige für die Bediensperre mehrere Sekunden lang, wenn eine beliebige Taste außer der Ein/Aus-Taste gedrückt wird. Anzeige für die Selbstreinigung - Leuchtet, wenn die Selbstreinigungsfunktion aktiviert ist (oder sich die Spülmaschine im Standby- oder Pausemodus befi ndet). Ist ausgeschaltet, während die Spülmaschine in Betrieb ist. - Blinkt nach 20-22 Programmen für 5 Sekunden. - Der Programmzähler erlischt, nachdem die Selbstreinigung durchgeführt wurde bzw. wenn das 23. Programm gestartet wird, ohne dass die Selbstreinigung ausgeführt wurde. (Die Funktionen für Reset (Zurücksetzen) und Selbstreinigung werden vom Programmzähler nicht berücksichtigt.) Nachfüllanzeige für Klarspüler - Leuchtet, wenn der Klarspüler zur Neige geht und nachgefüllt werden muss (oder sich die Spülmaschine im Standby- oder Pausemodus befi ndet). - Ist ausgeschaltet, während die Spülmaschine in Betrieb ist. Nachfüllanzeige für Salz (*nur bestimmte Modelle) - Leuchtet, wenn das Salz zur Neige geht und nachgefüllt werden muss. (Oderwenn sich die Spülmaschine im Standby- oder Pausemodus befi ndet.) - Ist ausgeschaltet, während die Spülmaschine in Betrieb ist. BU_DW9000H-00156A-07_DE.indd 13BU_DW9000H-00156A-07_DE.indd 13 2016-09-20 12:32:112016-09-20 12:32:11Deutsch - 14

Startzeitvorwahl Sie können den Start eines Programms in Schritten von 1 Stunde um maximal 24 Stunden verzögern. Um die Startzeit zu verzögern, halten Sie die Taste für die Startzeitvorwahl gedrückt. Die angezeigte Stunde gibt an, wann das Programm gestartet wird. - Nachdem Sie die gewünschte Startzeit eingestellt haben, drücken Sie die Taste Start. Schließen Sie dann die Gerätetür, und starten Sie das Programm. - Wenn Sie die Startzeit ändern möchten, nachdem die Spülmaschine bereits gestartet wurde, drücken Sie die Taste Reset (Zurücksetzen) und schalten Sie die Spülmaschine aus. Schalten Sie die Spülmaschine dann wieder ein, und wählen Sie ein neues Programm mit einer neuen Startzeit für die Startzeitvorwahl aus.

Start Zum Starten eines Programms drücken Sie die Taste Start und schließen dann erst die Gerätetür. *Reset (Zurücksetzen): Wenn Sie ein aktuell laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste Start 3 Sekunden lang gedrückt. Nachdem die Spülmaschine zurückgesetzt wurde, können Sie ein neues Programm mit Optionen auswählen und dann erneut die Taste Start drücken, um die Spülmaschine wieder zu starten. Die gewünschten Optionen (Selbstreinigung, Oberkorb, Unterkorb, Turbo-Booster, Desinfektion, Trocknen+, Startzeitvorwahl) können Sie vor Beginn jedes Programms auswählen. Wenn Sie das Programm nach Auswahl einer Option wieder wechseln, wird das zuvor ausgewählte Programm storniert. Beachten Sie die folgenden Hinweise, um die Empfi ndlichkeit des Touchpads zu erhalten:

• Berühren Sie die Bedienfeldtasten mittig mit einem Finger. Drücken Sie sie nicht mit übermäßiger Kraft.

• Reinigen Sie die Oberfl äche des Bedienfelds regelmäßig mit einem feuchten weichen Tuch.

• Achten Sie darauf, stets nur eine Bedienfeldtaste zur gleichen Zeit zu drücken (außer bei angegebenen Tastenkombinationen). Aufstellen Ihrer Spülmaschine BU_DW9000H-00156A-07_DE.indd 14BU_DW9000H-00156A-07_DE.indd 14 2016-09-20 12:32:112016-09-20 12:32:11Deutsch - 15 02 AUFSTELLEN

AUTO Leicht bis stark verschmutzte täglich genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads.

ECO Normal verschmutzte täglich genutzte Teile mit reduziertem Energie- und Wasserverbrauch.

• Durch Auswahl der Option Turbo-Booster wird die Programmdauer verkürzt.

Intensivprogramm Stark verschmutzte Teile wie Töpfe und Pfannen.

Schonprogramm Leicht verschmutzte empfi ndliche Teile. Bei Verwendung dieses Programms können die Optionen Turbo-Booster, Power-Zone und Desinfektion nicht ausgewählt werden.

Kurzprogramm Leicht verschmutzte Teile mit sehr kurzer Programmdauer. Bei Verwendung dieses Programms können die Optionen Turbo-Booster, Power-Zone und Desinfektion nicht ausgewählt werden. PROGRAMMFORTSCHRITTSANZEIGEN Nur DW60H9970U* / DW60J9970S*

Waschen Während des Waschgangs eines Programms leuchtet der erste Pfeil und die verbleibende Programmdauer wird angezeigt.

Spülen Während des Spülgangs eines Programms leuchtet der zweite Pfeil und die verbleibende Programmdauer wird angezeigt.

Trocknen Während des Trockengangs eines Programms leuchtet der dritte Pfeil und die verbleibende Programmdauer wird angezeigt.

Reinigen Wenn die verschiedenen Gänge eines Programms abgeschlossen sind, erlöschen alle Anzeigen. Es ertönt ein Signalton, und im Display wird für einige Minuten die Meldung „0“ angezeigt. Nach dem Start eines Programms leuchtet die entsprechende Programmanzeige auf, um den Fortschritt des laufenden Programms anzuzeigen. BU_DW9000H-00156A-07_DE.indd 15BU_DW9000H-00156A-07_DE.indd 15 2016-09-20 12:32:112016-09-20 12:32:11Deutsch - 16 ANSCHLUSSVORAUSSETZUNGEN Stromversorgung und Erdung Verwenden Sie keine Verlängerungskabel. Verwenden Sie nur das zusammen mit der Spülmaschine gelieferte Netzkabel. Überprüfen Sie bei den Anschlussvorbereitungen, ob die Stromversorgung die folgenden Bedingungen erfüllt:

• 220-240V~, 50Hz mit Schmelz- oder Automatiksicherung.

• Ein eigener Stromkreis nur für den Anschluss der Spülmaschine. Ihre Spülmaschine muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom ein Weg mit geringstem Widerstand geboten wird. Ihre Spülmaschine wird mit einem Netzkabel und einem geerdeten, dreipoligen Stecker geliefert, der in eine ordnungsgemäß installierte und geerdete Steckdose eingesteckt werden muss. Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststo , Gasleitungen oder Heißwasserleitungen an. Falsches Anschließen der Erdung kann zu einem Stromschlag führen. Bitten Sie einen qualifi zierten Elektriker oder Techniker um Hilfe, wenn Sie unsicher sind, ob Ihre Spülmaschine ordnungsgemäß geerdet ist. Manipulieren Sie nicht den Stecker der Spülmaschine. Wenn er nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifi zierten Elektriker, um eine geeignete Steckdose zu installieren. Wasserzufuhr Trinken Sie nicht das Wasser aus dem Inneren der Spülmaschine.

• Die Spülmaschine kann an eine Kalt- oder Warmwasserleitung mit maximal 60˚C angeschlossen werden.

• Als Anschluss muss ein Hahn mit einem 3/4-Zoll-Außengewinde zur Verfügung gestellt werden.

• Der Wasserdruck muss zwischen 0,05 MPa und 0,8 MPa liegen. Wenn der Wasserdruck zu niedrig ist, kann das Ventil der Wasserzufuhr nicht ordnungsgemäß eingestellt werden, sodass die Spülmaschine deaktiviert wird. Wenn der Wasserdruck zu hoch ist, muss ein Druckminderventil eingebaut werden. Mit Hilfe der folgenden Maßnahmen, können Sie die Gefahr von Lecks und Wasserschäden reduzieren:

• Sorgen Sie dafür, dass alle Wasseranschlüsse leicht erreichbar sind.

• Schließen Sie die Wasserhähne, wenn Sie die Spülmaschine nicht benutzen.

• Überprüfen Sie die Armaturen regelmäßig auf Dichtheit. WARNUNGWARNUNGVORSICHTWARNUNGVORSICHT Aufstellen Ihrer Spülmaschine BU_DW9000H-00156A-07_DE.indd 16BU_DW9000H-00156A-07_DE.indd 16 2016-09-20 12:32:122016-09-20 12:32:12Deutsch - 17 02 AUFSTELLEN Verwenden der AquaStopp-Vorrichtung Die AquaStopp-Vorrichtung wurde als das perfekte Leckschutzsystem entwickelt. Sie wird an den Wasserschlauch angeschlossen und unterbricht im Falle einer Beschädigung des Schlauchs automatisch die Wasserversorgung. Die AquaStopp-Vorrichtung ist ein elektrisches Bauteil.

• Achten Sie darauf, dass Sie die AquaStopp-Vorrichtung nicht beschädigen.

• Verdrehen und verbiegen Sie nicht den Schlauch der Wasserversorgung, der an die AquaStopp-Vorrichtung angeschlossen ist. Wenn die AquaStopp-Vorrichtung beschädigt wurde, schließen Sie die Wasserhähne und ziehen Sie sofort den Netzstecker. Nachdem Sie dies getan haben, wenden Sie sich an den Samsung-Kundendienst oder an einen qualifi zierten Techniker. Abfl uss Wenn Sie einen Abfl uss ausschließlich für die Spülmaschine verwenden, verbinden Sie den Abwasserschlauch mit einem Abfl uss, der 30cm bis 70cm über dem Boden liegt. Wenn Sie den Abwasserschlauch mit einem Abfl uss verbinden, der mehr als 80cm über dem Boden liegt, fl ießt das Wasser möglicherweise zurück in die Spülmaschine, oder es wird nicht vollständig abgepumpt. Bodenbelag Beste Leistung erzielen Sie, wenn Sie Ihre Spülmaschine auf einem soliden und ebenen Untergrund aufstellen. Holzböden müssen möglicherweise verstärkt werden, um Vibrationen zu verhindern. Teppichboden und weiche Fliesen sind Faktoren, die eventuelle Vibrationen verstärken, und sie können dazu beitragen, dass sich Ihre Spülmaschine während des Betriebs leicht bewegt. Stellen Sie das Gerät niemals erhöht oder auf einer schlecht abgestützten Konstruktion auf. Umgebungstemperatur Stellen Sie dieses Gerät nicht an Orten auf, an denen es Temperaturen unter dem Gefrierpunkt ausgesetzt ist. In der Spülmaschine bleibt immer etwas Wasser im Wasserventil, in der Pumpe und im Schlauch zurück. Wenn dieses Wasser in der Maschine oder in den Schläuchen gefriert, können das Gerät und seine Komponenten beschädigt werden. Testlauf Vergewissern Sie sich, dass Ihre Spülmaschine ordnungsgemäß installiert wurde. Starten Sie dazu nach Abschluss der Installation das Kurzprogramm. VORSICHTVORSICHTVORSICHT BU_DW9000H-00156A-07_DE.indd 17BU_DW9000H-00156A-07_DE.indd 17 2016-09-20 12:32:122016-09-20 12:32:12Deutsch - 18 Vor der erstmaligen Inbetriebnahme des Geräts EINSTELLUNGSMODUS Schalten Sie die Spülmaschine ein, und halten Sie die Tasten für Desinfektion und Startzeitvorwahl gleichzeitig 3Sekunden lang gedrückt, um in den Einstellungsmodus zu wechseln. Durch Drücken der Taste für Desinfektion können die verfügbaren Optionen in der folgenden Reihenfolge geändert werden: Toneinstellung Helligkeitseinstellung (nur bestimmte Modelle) Strebenreinigung Wassenthärtungsanlage (nur bestimmte Modelle) Automatischer Türö ner (nur bestimmte Modelle). Toneinstellung Aktivieren bzw. deaktivieren Sie durch ggf. mehrmaliges Drücken der Taste für Desinfektion die Signaltöne. Im Display wird „U1“ bzw. „U0“ angezeigt. Zum Ändern der Einstellung drücken Sie die Taste für Startzeitvorwahl. Die Meldung „U0“ gibt an, dass die Signaltöne für alle Programme deaktiviert sind. Diese Einstellung bleibt so lange bestehen, bis sie von Ihnen geändert wird. Wasserenthärtungsanlage (Festlegen der Wasserhärte)

1. Drücken Sie die Taste Desinfektion, um die Einstellungen für die Wasserenthärtungsanlage aufzurufen

(derEinstellmodus für die Wasserenthärtungsanlage ist aktiviert, wenn im Display „L3“ angezeigt wird).

2. Nachdem Sie die Einstellung für die Wasserhärte durchgeführt haben, wird der aktuell eingestellte Härtegrad

3. Wählen Sie durch ggf. mehrmaliges Drücken der Taste für Startzeitvorwahl einen Härtegrad zwischen 0 und 5 aus.

(In der folgenden Tabelle wird der Härtegrad für Ihre Gegend angegeben.) Wenn die Wasserhärte in Ihrer Gegend sehr gering ist, brauchen Sie kein Spülmaschinensalz zu verwenden. Allerdings müssen Sie in den Einstellungen der Spülmaschine als Härtegrad „0“ festlegen.

4. Wenn Sie den Einstellungsmodus für die Wasserhärte verlassen möchten, drücken Sie die Ein/Aus-Taste

Tabelle für den Wasserhärtegrad Die Wasserhärte wird in Deutschland mit °dH und in Frankreich mit ºTH oder mmol/ℓ (internationale Einheit für die Wasserhärte) angegeben. Grad Wasserhärte Regeneration der Wasserenthärtungsanlage / Waschgang (ECO-Programm) Salzzugabe °dH ºTH mmol/ℓ Bereich 0 <6 <10 <1,0 Keine Rückführung Nein Nein 1 6-14 10-25 1-2,5 1/8 Ja Ja 2 14-23 25-40 2,5-4,0 1/5 Ja Ja 3 23-31 40-55 4,0-5,5 1/3 Ja Ja 4 31-40 55-70 5,5-7,0 1/2 Ja Ja 5 >40 >70 >7,0 1/1 Ja Ja BU_DW9000H-00156A-07_DE.indd 18BU_DW9000H-00156A-07_DE.indd 18 2016-09-20 12:32:122016-09-20 12:32:12Deutsch - 19

03 VOR DER INBETRIEBNAHME

Durch den Einsatz von weichem Wasser erzielen Sie bessere Spülergebnisse. Hartes Wasser enthält Verunreinigungen, die die Spülleistung vermindern können. Wenn das Frischwasser einen Härtegrad von mehr als 1,0 mmol/ℓ (6°d auf deutscher Skala) aufweist, müssen Sie das Wasser enthärten. Dazu benötigen Sie:

• Stellen Sie die Wasserhärte entsprechend Ihrer Region ein. Weitere Informationen über die Wasserhärte in Ihrer Region erhalten Sie bei Ihrem örtlichen Wasserwerk. Wenn der Härtegrad Ihres Frischwassers nicht sicher bestimmbar ist, wählen Sie in den Einstellungen der Spülmaschine den höchsten Härtegrad aus. Wenn die Wasserhärte z.B. im Bereich von 6,7 mmol/ℓ bis 9,0mmol/ℓ liegt, stellen Sie die Spülmaschine auf 9,0 mmol/ℓ ein. Die Standardeinstellung für die Wasserhärte der Spülmaschine beträgt 3 (4,0-5,5 mmol/ℓ). Wenn diese Einstellung der Wasserhärte in Ihrer Gegend entspricht, gibt es keine Notwendigkeit, sie zu ändern. Helligkeitseinstellung (Festlegen der Helligkeit der LED-Anzeigen) Drücken Sie mehrmals die Taste für Desinfektion, bis im Display „B0-B5“ angezeigt wird. (Je höher die Zahl, desto höher die Helligkeit.) Zum Ändern der Einstellung drücken Sie die Taste für Startzeitvorwahl. (nur bestimmte Modelle) Automatischer Türö ner Zur Verbesserung der Trockenleistung wird nach Abschluss eines Programms automatisch die Gerätetür geö net. Die Gerätetür wird geö net, unmittelbar bevor ein Programm beendet ist, und auf dem Display wird 30 Sekunden danach „0“ angezeigt. Drücken Sie die Taste für Desinfektion, um die Einstellung für den automatischen Türö ner aufzurufen. (Die Meldung „A1“ im Display gibt an, dass der automatische Türö ner aktiviert ist.) Durch Drücken der Taste für Startzeitvorwahl können Sie den automatischen Türö ner aktivieren bzw. deaktivieren.

• A1: Der automatische Türö ner ist aktiviert.

• A0: Der automatische Türö ner ist deaktiviert.

• Hinweis: Wenn keine Option ausgewählt wurde, bleibt der automatische Türö ner während des gesamten Programms ECO aktiviert.

• Wenn die Gerätetür mit der Funktion Automatischer Türö ner geö net wurde, kann sie 2 Minuten lang nicht mehr manuell geschlossen werden.

• Bei Verwendung von Kurzprogramm wird der automatische Türö ner deaktiviert. Das Ändern der Einstellung für „Automatischer Türö ner“ kann die Trockenleistung beeinträchtigen. Wählen Sie daher für bessere Trocknungsergebnisse die Einstellung „A1“. BU_DW9000H-00156A-07_DE.indd 19BU_DW9000H-00156A-07_DE.indd 19 2016-09-20 12:32:122016-09-20 12:32:12Deutsch - 20

VERWENDEN VON SPÜLMASCHINENSALZ

Füllen des Salzbehälters Damit Ihre Maschine mit weichem Wasser arbeitet, müssen Sie den Salzbehälter mit Spülmaschinensalz füllen. Verwenden Sie nur Spülmaschinensalz. Verwenden Sie keine andere Art von Salz oder Lösungsmittel. Letztere können Schäden am Salzbehälter und an der Enthärtungsanlage verursachen. Füllen Sie den Salzbehälter immer erst auf, bevor Sie ein komplettes Spülprogramm starten, um so Korrosion durch überschüssiges Salz oder salzhaltiges Wasser vorzubeugen.

1. Ö nen Sie die Gerätetür.

2. Ö nen Sie den Salzbehälter. Drehen Sie dazu den Deckel gegen den

3. Füllen Sie den Salzbehälter mit Wasser (nur beim erstmaligen Einschalten

des Gerätes erforderlich).

4. Geben Sie Spülmaschinensalz hinein.

Das Salzbehälter hat eine Kapazität von ca. 1 kg. Überfüllen Sie den Salzbehälter nicht.

5. Entfernen Sie überschüssiges Salz aus dem Bereich der Behälterö nung

und der Dichtung des Deckels. Wenn das überschüssige Salz nicht entfernt wird, kann der Behälterdeckel nicht richtig schließen und Salzwasser kann auslaufen. Dies hat negative Auswirkungen auf die Spülleistung.

6. Drehen Sie den Deckel des Salzbehälters im Uhrzeigersinn, bis er vollständig

geschlossen ist. Wenn eine große Menge an Salz oder Salzwasser in das Innere der Spülmaschine gelaufen ist, wird empfohlen, das Kurzprogramm laufen zu lassen, um den Spülraum zu reinigen. Verbleibende Salzkörner oder salzhaltiges Wasser können zu Korrosion führen. Je nach Größe der Salzkörner kann es einige Zeit dauern, bis das Salz vollständig aufgelöst ist und die Nachfüllanzeige für Salz im Display erlischt. Nachfüllanzeige für Salz Wenn die Nachfüllanzeige für Salz leuchtet, füllen Sie Spülmaschinensalz entsprechend der obigen Beschreibung nach. Die Nachfüllanzeige für Salz gibt, dass die Salzmenge im Salzbehälter noch für drei Programme reicht. VORSICHTVORSICHTVORSICHTVORSICHT Vor der erstmaligen Inbetriebnahme des Geräts BU_DW9000H-00156A-07_DE.indd 20BU_DW9000H-00156A-07_DE.indd 20 2016-09-20 12:32:152016-09-20 12:32:15Deutsch - 21 04 BELADEN Einräumen der Spülmaschine

HINWEISE ZUM GESCHIRRSPÜLEN

Befolgen Sie diese einfachen Hinweise, um optimale Spülergebnisse zu erzielen und Energie zu sparen. Vor dem Einräumen des Geschirrs Entfernen Sie Speisereste wie Knochen, Obstsamen usw. sowie Abfälle wie Zahnstocher, Servietten usw. von Ihrem Geschirr. Speisereste und Abfall können Ihr Geschirr beschädigen, Lärm verursachen und sogar zu einer Fehlfunktion des Geräts führen.Spülen Sie keine Gegenstände, auf denen sich Asche, Sand, Wachs, Schmierfett oder Farbe befi nden. Solche Sto e beschädigen die Spülmaschine, und Asche löst sich nicht auf und wird im ganzen Spülraum verteilt. Für die Spülmaschine ungeeignet sind:

• Gegenstände aus Kupfer, Messing, Zinn, Elfenbein und Aluminium oder Gegenstände, die mit Klebsto verunreinigt sind• Nicht hitzebeständige Kunststo e• Kunsthandwerk, Antiquitäten, wertvolle Vasen und Dekorglas• Farben über einer Glasur• Geschirr und Besteck aus Holz oder Gegenstände mit Holzelementen• Empfi ndliche Glaswaren oder BleikristallSilber, das in Kontakt mit schwefelhaltigen Lebensmitteln gekommen ist, kann sich verfärben. Dazu gehören Eigelb, Zwiebeln, Mayonnaise, Senf, Fisch, Salzlake für Fisch und Marinaden.• Nach häufi gem Spülen können Gläser stumpf anlaufen. Spülen Sie in der Spülmaschine weder empfi ndliches Glas noch Bleikristall.Aluminiumteile (z. B. Fettfi lter) dürfen nicht mit ätzenden, alkalischen Reinigungsmitteln gespült werden. Dies kann zu Schäden am Material und in extremen Fällen zu einer heftigen chemischen Reaktion führen. Verwenden Sie nur Gläser, Porzellan, Besteck usw., die der Hersteller als spülmaschinenfest deklariert hat.VORSICHTWARNUNGWARNUNG BU_DW9000H-00156A-07_DE.indd 21BU_DW9000H-00156A-07_DE.indd 21 2016-09-20 12:32:152016-09-20 12:32:15Deutsch - 22

ANPASSEN DER HÖHE DES OBERKORBS

Sie können die Höhe des Oberkorbs in Ihrer Samsung-Spülmaschine bei Bedarf anpassen, damit im Unterkorb größere Gegenstände untergebracht werden können. Je nach der ausgewählten Höhe des Oberkorbs kann der Unterkorb Gedecke bis zu einem Durchmesser von 30 cm und der Oberkorb Gedecke mit einem Durchmesser von maximal 20cm aufnehmen.

1. Um den Oberkorb um 5 cm zu senken, halten

Sie die Hebel zu beiden Seiten den Korbs gedrückt, während Sie den Oberkorb gleichzeitig leicht nach unten drücken.

2. Um den Oberkorb anzuheben, ziehen Sie ihn

einfach nach oben. Die Hebel verriegeln, und der Oberkorb rastet in der höheren Position ein. Wir empfehlen, die Höhe des Oberkorbs anzupassen, bevor Sie Geschirr einräumen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigen Sie möglicherweise das Geschirr. Wenn Sie beim Verstellen nicht beide Hebel gleichzeitig betätigt, schließt die Tür der Spülmaschine möglicherweise nicht ordnungsgemäß. Ziehen Sie den Oberkorb so weit wie möglich aus dem Spülraum heraus, bevor Sie die Höhe anpassen. HERAUSNEHMEN DES OBERKORBS (NUR BESTIMMTE MODELLE) Sie können den Oberkorb herausnehmen, um im unteren Korb Platz für besonders große Gegenstände zu scha en. Achten Sie darauf, dass dabei nicht die Befestigungsklammern verloren gehen. Um den Oberkorb von der Führungsschiene abzunehmen, ziehen Sie ihn vollständig nach vorne aus dem Spülraum heraus. Drücken Sie die Befestigungsklammern zu beiden Seiten nach unten, und lösen Sie den Oberkorb aus der Halterung. Schieben Sie den Oberkorb in der Aussparung für die Befestigungsklammern ganz nach hinten, und heben Sie ihn dann heraus. Wiederholen Sie die oben beschriebenen Schritte für die andere Seite. Schritt 1. Schritt 2. Schritt 3. VORSICHT Einräumen der Spülmaschine BU_DW9000H-00156A-07_DE.indd 22BU_DW9000H-00156A-07_DE.indd 22 2016-09-20 12:32:152016-09-20 12:32:15Deutsch - 23 04 BELADEN

BELADEN DES UNTERKORBS

In den Unterkorb können Sie Geschirr (Töpfe, Pfannen usw.) mit einem Durchmesser von bis zu 30 cm einräumen. Der Unterkorb wurde eigens für große Teller, Suppenschüsseln, Platten, Töpfe, Decke und Bräter entwickelt. Wir empfehlen, Tassen, Becher, Stielgläser und kleine Teller in den Oberkorb zu stellen. Siehe Abbildung für eine empfohlene Beladung. Beladen der Power-Zonen mit großen Gegenständen Sie können große Gegenstände wie Töpfe und Pfannen für eine noch e ektivere Reinigung links oder rechts in den Unterkorb einräumen (in die sog. Power-Zonen). Bei Auswahl der Option für die Power-Zonen wird eine zusätzliche leistungsstarke Düse aktiviert und auf die Teile in der ausgewählten Power-Zone gerichtet. Vergewissern Sie sich, dass Topfgri e oder andere Gegenstände nicht den Wasserrefl ektor oder die Drehung der Sprüharme behindern. BU_DW9000H-00156A-07_DE.indd 23BU_DW9000H-00156A-07_DE.indd 23 2016-09-20 12:32:162016-09-20 12:32:16Deutsch - 24

BELADEN DES OBERKORBS

Der Oberkorb ist für Tassen, Becher, Gläser, als spülmaschinenfest deklarierte Kunststo teile und kleine Teller gedacht. Stellen Sie kleine Teller stets aufrecht in den Oberkorb. Dadurch wird verhindert, dass sich Wasser auf den Tellern ansammelt. Vergewissern Sie sich, dass das eingeräumte Geschirr nicht die Drehung des Sprüharms an der Unterseite des Oberkorbs behindert. (Drehen Sie dazu den Sprüharm von Hand.) Ziehen Sie den Oberkorb zum Beladen so weit heraus, dass Sie beim Einräumen von Geschirr nicht gegen die Arbeitsplatte darüber stoßen. Verwenden des Drahtbügels Verwenden Sie den Drahtbügel, um Teller unterschiedlicher Größe aufrecht im Korb zu positionieren. Stellen Sie größere Teller in den Bereich A, und klappen Sie den Bügel zum Fixieren der Teller nach rechts. Stellen Sie kleinere Teller in den Bereich B, und klappen Sie zum Fixieren der Teller den Bügel nach links. Die Bereiche A und B können auch umgekehrt verwendet werden. Es wird jedoch empfohlen, größere Teller in Bereich A zu spülen.

Verwenden des Glasfachs Sie können Tassen, Kleinteile und lange Kochgeräte in den Tassenfächern unterbringen. Diese bieten ebenfalls eine hervorragende Möglichkeit, um Weingläser zu spülen. Lehnen Sie die Weingläser einfach an die Zapfen der Tassenfächer. DieTassenfächer selbst können auch hochgeklappt werden, wenn sie nicht in Gebrauch sind. Verstellen Sie die Höhe des Oberkorbs nicht, solange die Glasfächer nach oben geklappt sind. Dadurch wird es unmöglich, den Oberkorb nach oben zu schieben. VORSICHT Einräumen der Spülmaschine BU_DW9000H-00156A-07_DE.indd 24BU_DW9000H-00156A-07_DE.indd 24 2016-09-20 12:32:162016-09-20 12:32:16Deutsch - 25 04 BELADEN

VERWENDEN DES BESTECKFACHS

Beladen des Besteckfachs Neben des Standard-Besteckkorbs zum Einsetzen in den Unterkorb verfügen einige Modelle über ein separates Besteckfach. Das Besteckfach eignet sich hervorragend für fl aches Geschirr und Koch- oder Servierutensilien. Zudem kann Besteck in das Besteckfach eingeräumt werden. Herausnehmen des Besteckfachs Das Besteckfach kann vollständig herausgenommen werden, wenn im Oberkorb Platz für größere Gegenstände benötigt wird. Beladen der Besteckablage (nur bestimmte Modelle) Im Lieferumfang bestimmter Modelle ist zusätzlich zum herausnehmbaren Besteckfach auch eine zusammenfaltbare Besteckablage enthalten. Wenn Sie die Besteckablage verwenden möchten, legen Sie sie in das Besteckfach. Legen Sie anschließend Besteck und Servier- und Kochutensilien auf die Ablage. Nachdem das verwendete Programm beendet ist und Besteck und sonstige Utensilien getrocknet sind, können Sie die Ablage zusammenfalten, herausnehmen und das darin befi ndliche Besteck zum jeweiligen Aufbewahrungsort bringen. Seien Sie beim Zusammenfalten und Herausnehmen besonders vorsichtig, wenn lange dünne Gegenstände auf der Ablage liegen. Diese könnten beim Transportieren herausfallen und Verletzungen verursachen. Es wird empfohlen, die Ablage nicht herauszunehmen, wenn sie noch nass ist. Warten Sie, bis die Ablage getrocknet ist. Die Ablage trocknet schneller, wenn Sie nach Abschluss eines Programms die Gerätetür ö nen, damit Luft von Außen in das Gerät strömen kann.

• Achten Sie beim Einräumen des Besteckfachs darauf, dass der obere Sprüharm nicht durch Geschirr behindert wird. Sollte es doch zu einer Beeinträchtigung kommen, entfernen Sie die Besteckablage und versuchen Sie es erneut. WARNUNG BU_DW9000H-00156A-07_DE.indd 25BU_DW9000H-00156A-07_DE.indd 25 2016-09-20 12:32:172016-09-20 12:32:17Deutsch - 26

VERWENDEN VON SPÜLMITTEL

Sie müssen für alle Programme Spülmittel in den Spülmittelbehälter füllen. Um beste Leistung zu gewährleisten, müssen Sie die für das gewählte Programm geeignete Spülmittelmenge hineingeben. Verwenden Sie nur Spülmaschinenmittel. Normale Spülmittel produzieren zu viel Schaum. Dies kann die Leistungsfähigkeit der Spülmaschine beeinträchtigen oder eine Fehlfunktion verursachen. Sorgen Sie stets dafür, dass Spülmittel nicht verschluckt wird. Vermeiden Sie es, die Dämpfe einzuatmen. Geschirrspülmittel enthält Reizsto e und ätzende Chemikalien, die Atemwegserkrankungen auslösen können. Wenn Geschirrspülmittel dennoch verschluckt oder eingeatmet wurde, suchen Sie unverzüglich einen Arzt auf. Bewahren Sie Geschirrspülmittel außerhalb der Reichweite von Kindern auf. Füllen des Spülmittelfachs

1. Drücken Sie zum Ö nen auf die Entriegelung an der Klappe des

Spülmittelfachs. Die Klappe ist am Ende eines Spülprogramms immer geö net.

2. Geben Sie die empfohlene Spülmittelmenge direkt in das Spülmittelfach.

3. Schließen Sie die Klappe. Schieben Sie sie dazu nach links und dann nach

unten. Es gibt keine spezielle Taste für die Verwendung von Spülmaschinentabs.

4. Bessere Reinigungswirkung erzielen Sie, insbesondere bei stark verschmutzten

Gegenständen, wenn Sie eine kleine Menge (ca. 8 g) Spülmittels auf die Gerätetür geben. Diese Menge wirkt bereits beim Vorspülen. VORSICHTWARNUNGWARNUNG Einräumen der Spülmaschine BU_DW9000H-00156A-07_DE.indd 26BU_DW9000H-00156A-07_DE.indd 26 2016-09-20 12:32:172016-09-20 12:32:17Deutsch - 27 04 BELADEN

VERWENDEN VON KLARSPÜLER

Füllen der Klarspülerbehälters Füllen Sie Klarspüler nach, wenn die Nachfüllanzeige für den Klarspüler auf dem Bedienfeld aufl euchtet. Ihre Spülmaschine ist nur für die Verwendung von fl üssigem Klarspüler ausgelegt. Wenn Sie pulverförmigen Klarspüler verwenden, verstopft die Behälterö nung. Dies führt zu einer Fehlfunktion des Geräts. Klarspüler verbessert die Trocknungsleistung der Spülmaschine. Geben Sie kein Geschirrspülmittel in den Behälter für den Klarspüler.

1. Ö nen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel

gegen den Uhrzeigersinn. Wenn Sie zusätzlich zu den Spülmaschinentabs Klarspüler verwenden, verbessern Sie die Trockenleistung.

2. Füllen Sie Klarspüler in den Klarspülerbehälter.

Achten Sie beim Nachfüllen auf das Anzeigefenster am Klarspülerbehälter. Befüllen Sie den Behälter nur bis zur maximalen Füllstandsanzeige. Überschüssiger Klarspüler kann während der Programme auslaufen.

3. Drehen Sie den Dosierschalter am Klarspülerbehälter auf eine Zahl zwischen

1und 6. Je höher die Zahl, desto mehr Klarspüler wird verwendet. Wenn Sie den Dosierschalter für den Klarspüler nicht einfach drehen können, versuchen Sie es mit einer Münze. - Erhöhen Sie die Dosierung, wenn die Trockenleistung unzureichend ist oder sich verschlechtert. - Wählen Sie eine niedrigere Dosierung, wenn auf dem Geschirr Rückstände des Klarspülers zurückbleiben.

4. Schließen Sie den Deckel des Klarspülerbehälters. Drehen Sie dazu den Deckel im Uhrzeigersinn.

VORSICHTVORSICHT BU_DW9000H-00156A-07_DE.indd 27BU_DW9000H-00156A-07_DE.indd 27 2016-09-20 12:32:182016-09-20 12:32:18Deutsch - 28 Reinigung und Pfl ege Ihrer Spülmaschine Durch gute Pfl ege Ihrer Spülmaschine verbessern Sie ihre Leistung, vermeiden unnötige Reparaturen und verlängern ihre Lebensdauer.

REINIGEN DER AUSSENFLÄCHEN

Es empfi ehlt sich, ausgelaufene Flüssigkeiten auf der Außenseite Ihrer Spülmaschine aufzuwischen, sobald sie austreten. Verwenden Sie dafür ein weiches, feuchtes Tuch, und wischen Sie Flüssigkeiten und Staub vorsichtig vom Bedienfeld ab. Verwenden Sie keinesfalls Benzol, Wachs, Verdünner, Chlorbleiche oder Alkohol. Diese Chemikalien können die Innenwände der Spülmaschine verfärben und Flecken verursachen. Reinigen Sie die Spülmaschine nicht, indem Sie Wasser darauf sprühen. Insbesondere müssen Sie die elektrischen Komponenten vor Kontakt mit Wasser schützen. Wenn Ihre Spülmaschine mit einer Edelstahl-Türverkleidung ausgestattet ist, kann sie mit einem sauberen, weichen Tuch und Edelstahl-Reiniger für Haushaltsgeräte (oder mit einem ähnlichen Produkt) gereinigt werden.

REINIGEN DES SPÜLRAUMS

Wenn es im Spülraum Kalk- oder Fettablagerungen gibt, entfernen Sie diese mit einem feuchten Tuch oder starten Sie, nachdem Sie Geschirrspülmittel in das Spülmittelfach gefüllt haben, ein Programm mit der höchsten Spültemperatur aber ohne Geschirr. Entfernen Sie nicht die Dichtung vorne an der Geräteö nung. Durch Entfernen der Dichtung kann die Spülmaschine undicht werden oder Fehlfunktionen haben. Der Motor kann beschädigt werden, wenn Sie den Wasserabweiser von Hand bewegen. VORSICHTVORSICHTVORSICHT BU_DW9000H-00156A-07_DE.indd 28BU_DW9000H-00156A-07_DE.indd 28 2016-09-20 12:32:182016-09-20 12:32:18Deutsch - 29

05 REINIGUNG UND PFLEGE

1. Schalten Sie die Spülmaschine aus.

2. Lösen Sie den Filtereinsatz durch Drehen gegen den Uhrzeigersinn, und nehmen

Sie ihn dann heraus.

3. Entfernen Sie den Feinfi lter (fl ach und rechteckig).

4. Zerlegen Sie den Grobfi lter und den Feinfi lter.

5. Entfernen Sie eventuelle Verschmutzungen oder andere Rückstände aus dem

Filter, indem Sie sie unter fl ießendem Wasser abspülen.

6. Setzen Sie die Filter in umgekehrter Reihenfolge wieder zusammen, ersetzen Sie

den Filtereinsatz und drehen Sie ihn im Uhrzeigersinn bis zum Verschlusspfeil. Wenn der Filtereinsatz nicht ordnungsgemäß verschlossen ist, verringert sich die Geräteleistung. VORSICHT BU_DW9000H-00156A-07_DE.indd 29BU_DW9000H-00156A-07_DE.indd 29 2016-09-20 12:32:182016-09-20 12:32:18Deutsch - 30

REINIGEN DER SPRÜHARME

Wenn die Spülleistung des Geräts nachlässt oder die Sprüharme verstopft zu sein scheinen, können Sie die Sprüharme reinigen. Gehen Sie beim Entfernen der Sprüharme mit Vorsicht zu Werke, denn sie können leicht brechen. Sprüharm am Oberkorb

1. Ziehen Sie den Oberkorb nach vorne zur Geräteö nung.

2. Überprüfen Sie die Löcher des Sprüharms auf Essensreste.

3. Wenn eine Reinigung erforderlich ist, nehmen Sie den

Sprüharm aus dem Gerät.

4. Lösen und entfernen Sie dazu die Befestigungsmutter, und

nehmen Sie dann den Sprüharm aus dem Gerät.

5. Reinigen Sie den Sprüharm, setzen Sie Ihn wieder ein und

ziehen Sie die Mutter an.

6. Ziehen Sie die Mutter fest mit der Hand an.

7. Überprüfen Sie den Sprüharm auf richtigen Sitz, indem Sie

ihn von Hand drehen. Oberer Sprüharm

1. Überprüfen Sie die Löcher des Sprüharms auf Essensreste.

2. Wenn eine Reinigung erforderlich ist, nehmen Sie den

Sprüharm aus dem Gerät.

3. Ziehen Sie dazu zunächst den Oberkorb heraus, entfernen

Sie die Kappe am Sprüharm durch Drehen gegen den Uhrzeigersinn und entnehmen Sie dann den oberen Sprüharm.

4. Reinigen Sie den Sprüharm. Setzen Sie ihn dann wieder

ein und befestigen Sie die Kappe durch Drehen im Uhrzeigersinn.

5. Überprüfen Sie den Sprüharm auf richtigen Sitz, indem Sie

ihn von Hand drehen.

EINLAGERN DER SPÜLMASCHINE

Bevor Sie die Spülmaschine für längere Zeit lagern, müssen Sie das Gerät vollständig entleeren und dann den Wasserschlauch abziehen. Die Spülmaschine kann beschädigt werden, wenn beim Lagern Wasser in den Schläuchen und den internen Komponenten zurückbleibt. Nachdem Sie die Spülmaschine entleert und von der Stromversorgung abgezogen haben, müssen Sie unbedingt das Ventil der Wasserversorgung schließen und den Netzschalter trennen. Reinigung und Pfl ege Ihrer Spülmaschine BU_DW9000H-00156A-07_DE.indd 30BU_DW9000H-00156A-07_DE.indd 30 2016-09-20 12:32:182016-09-20 12:32:18Deutsch - 31 06 FEHLERBEHEBUNG Fehlerbehebung und Fehlercodes ÜBERPRÜFEN SIE FOLGENDES, WENN IHRE SPÜLMASCHINE DIE NACHSTEHEND BESCHRIEBENEN SYMPTOME ZEIGT:

PROBLEM MÖGLICHE URSACHE LÖSUNG

Das Gerät startet nicht. Die Gerätetür ist nicht vollständig geschlossen. Prüfen Sie, ob die Gerätetür verriegelt und vollständig geschlossen ist. Prüfen Sie, ob der Oberkorb korrekt mit der Düse für den Sprüharm verbunden ist. Prüfen Sie außerdem, ob der Oberkorb gerade eingesetzt wurde. Die Taste Start (Reset (Zurücksetzen)) wurde nicht gedrückt. Prüfen Sie, ob die Gerätetür verriegelt und vollständig geschlossen ist. Drücken Sie die Taste Start (Reset (Zurücksetzen)) , bevor Sie die Gerätetür schließen. Es wurde kein Programm ausgewählt. Wählen Sie ein Programm. Das Netzkabel ist nicht angeschlossen. Schließen Sie das Netzkabel an. Es wird kein Wasser zugeführt. Prüfen Sie, ob das Ventil der Wasserversorgung geö net ist. Das Bedienfeld ist gesperrt. Deaktivieren Sie die Funktion Bediensperre, um das Bedienfeld freizugeben. Das Gerät entwickelt schlechte Gerüche. Es ist noch Wasser vom letzten Programm im Gerät. Füllen Sie Spülmittel ein, und führen Sie mit leerer Spülmaschine die Selbstreinigung aus, um den Spülraum zu reinigen. Es ist Wasser im Gerät verblieben, nachdem das Programm beendet war. Der Abwasserschlauch ist geknickt oder verstopft. Strecken Sie den Schlauch, und beheben Sie die Verstopfung. BU_DW9000H-00156A-07_DE.indd 31BU_DW9000H-00156A-07_DE.indd 31 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 32

PROBLEM MÖGLICHE URSACHE LÖSUNG

Es bleiben Speisereste auf dem Geschirr zurück. Es wurde ein ungeeignetes Programm ausgewählt. Wählen Sie gemäß den Hinweisen in diesem Handbuch ein für den Verschmutzungsgrad des Geschirrs geeignetes Programm. Der Filter ist verschmutzt oder nicht richtig befestigt. Reinigen Sie den Filter, und stellen Sie sicher, dass der Filter korrekt eingesetzt ist. Es wurde kein oder nicht genügend Geschirrspülmittel verwendet. Verwenden Sie die empfohlene Menge an Geschirrspülmittel, oder geben Sie mehr Spülmittel zu. Der Druck des zugeführten Wassers ist zu gering. Der Wasserdruck muss zwischen 0,05MPa und 0,8 MPa liegen. Die Düsen der Sprüharme sind verstopft. Reinigung Sie die Sprüharme. Das Geschirr wurde falsch eingeräumt. Räumen Sie das Geschirr so ein, dass es vom Wasser gut erreicht wird und nicht die Bewegung des Sprüharms behindert und den Spülmittelbehälter verdeckt. Das Wasser ist zu hart. Überprüfen Sie die Nachfüllanzeige für Salz und füllen Sie ggf. Spülmaschinensalz nach. Das Geschirr trocknet nicht gut. Es ist kein oder nicht genug Klarspüler im Klarspülmittelbehälter. Überprüfen Sie den Behälter, und füllen Sie Klarspüler nach. Überprüfen Sie die Einstellung für die Dosierung des Klarspülers. Es wurden Spültabs verwendet, ohne dass die Funktion Trocknen+ ausgewählt wurde. Verwenden Sie die Funktion Trocknen+ oder Klarspüler. Auf Gläsern und Tassen mit gewölbtem Boden bleibt Wasser zurück. Dieses Wasser kann beim Ausräumen der Spülmaschine auf andere Geschirrteile tropfen. Räumen Sie nach Ende eines Programms daher den unteren Korb vor dem oberen aus. Dadurch wird vermieden, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropft. Das Gerät entwickelt laute Geräusche. Die Spülmaschine gibt einen Signalton aus, wenn (a) die Klappe des Spülmittelfachs geö net ist oder (b) wenn mit dem Abpumpen begonnen wird. Dies ist normal. Die Spülmaschine steht nicht waagerecht. Stellen Sie sicher, dass die Spülmaschine waagerecht steht. Es ist ein „hackendes“ Geräusch zu hören, weil ein Sprüharm gegen das Geschirr stößt. Verteilen Sie das Geschirr neu. Auf Tassen und Tellern bleibt ein gelber oder brauner Film zurück. Dies kann von Ka ee- und Teerückständen verursacht werden. Verwenden Sie ein Programm mit höherer Temperatur. Keine der Anzeige leuchtet. Das Netzkabel ist nicht angeschlossen. Schließen Sie das Netzkabel an. Die Sprüharme rotieren nicht störungsfrei. Die Sprüharme sind mit Speiseresten verstopft. Reinigen Sie die Sprüharme. Nach dem Reinigen bleibt ein weißer Belag auf Besteck oder Geschirr zurück. Es wurde hartes Wasser verwendet. Überprüfen Sie die Nachfüllanzeige für Salz und kontrollieren Sie, ob die Einstellung der Wasserenthärtungsanlage für die Wasserhärte in Ihrer Gegen geeignet ist. Überprüfen Sie, ob der Deckel des Salzbehälters richtig verschlossen ist. Fehlerbehebung und Fehlercodes BU_DW9000H-00156A-07_DE.indd 32BU_DW9000H-00156A-07_DE.indd 32 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 33 06 FEHLERBEHEBUNG FEHLERCODES Auf dem Bedienfeld der Spülmaschine werden Fehlercodes angezeigt, um Sie über die Vorgänge Ihres Geräts zu informieren. Code Abhilfemaßnahme

Problem aufgrund von überschüssigem Wasser

• Funktionsproblem. Schließen Sie das Ventil der Wasserversorgung, nehmen Sie an Ihrem Sicherungskasten die Sicherung für das Gerät heraus, und wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

• Wenn am Ventil der Wasserversorgung ein Leck auftritt, schließen Sie das Ventil, nehmen Sie an Ihrem Sicherungskasten die Sicherung für das Gerät heraus, und wenden Sie sich an einen Installationsbetrieb. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung- Kundendienstzentrum.

Problem mit dem Frischwasserschlauch

• Überprüfen Sie, ob das Ventil der Wasserversorgung geschlossen, die Wasserversorgung in sonstiger Weise unterbrochen oder das Ventil oder die Leitung eingefroren oder mit Fremdpartikeln verstopft ist. Wenn das Problem weiterhin besteht, schließen Sie das Ventil der Wasserversorgung und wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Problem mit der Wasserabführung

• Schließen Sie das Ventil der Wasserversorgung, und prüfen Sie, ob der Abwasserschlauch verstopft oder geknickt ist. Prüfen Sie außerdem, ob die Abwasserö nung in der Spülkammer verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum.

Problem beim Aufheizen

• Funktionsproblem. Füllen Sie Spülmittel ein, und starten Sie ohne Geschirr ein Programm. Wenn das Problem weiterhin besteht, nehmen Sie an Ihrem Sicherungskasten die Sicherung für das Gerät heraus, und wenden Sie sich an ein autorisiertes Samsung- Kundendienstzentrum.

• Funktionsproblem. Schalten Sie das Gerät aus und dann wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Samsung- Kundendienstzentrum. Beachten Sie bei Codes, die nicht oben angeführt sind, die Rückseite dieses Handbuchs, und kontaktieren Sie Ihr nächstgelegenes Samsung-Kundendienstzentrum. BU_DW9000H-00156A-07_DE.indd 33BU_DW9000H-00156A-07_DE.indd 33 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 34 Programmübersicht PROGRAMMÜBERSICHT AUTO ECO Intensivprogramm Schonprogramm KurzprogrammMenge an Speiseresten Gering bis hoch Normal Hoch Gering GeringProgrammablaufVorwäsche Hauptwäsche Spülen Heißspülen Trocknen Ende Vorwäsche Hauptwäsche Spülen Heißspülen Trocknen Ende Vorwäsche Hauptwäsche Spülen Heißspülen Trocknen Ende Vorwäsche Hauptwäsche Spülen Heißspülen Trocknen Ende Hauptwäsche Spülen Heißspülen Ende Wasserverbrauch (L) 9,2-17,7 10,7 21,7-25,9 10,9 11,2Energieverbrauch (kWh) 1,0-1,5 0,94 1,65 0,84 0,9 Programmdauer (Min.) 114-196 179-190 181-199 110-113 35-38 Die Dauer eines Programms variiert je nach den von Ihnen gewählten Optionen und je nach Wassereinlasstemperatur und -druck. Kurzprogramm: In diesem Programm steht die Option für den automatischen Türö ner nicht zur Verfügung. (ohne Trockengang) Es wird nicht empfohlen, das Kurzprogramm regelmäßig über einen längeren Zeitraum zu verwenden. Dies kann dazu führen, dass die Leistung des Wasserenthärters zurückgeht. Der Stromverbrauch richtet sich nach Wassertemperatur und Beladung. Wenn der Klarspüler nachgefüllt werden muss, können Sie Programmdauer und Wassertemperatur leicht erhöhen. Der Wasserverbrauch und die Programmdauer variieren je nach den von Ihnen gewählten Optionen und je nach Wassereinlasstemperatur und -druck. BU_DW9000H-00156A-07_DE.indd 34BU_DW9000H-00156A-07_DE.indd 34 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 35 08 ANHANG Anhang

ENTSORGUNG DER SPÜLMASCHINE UND UMWELTSCHUTZ

Ihre Spülmaschine ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass Kinder und Tiere versehentlich im Gerät eingeschlossen werden. Überschreiten Sie nicht die auf den Spülmittelpackungen angegebene empfohlene Spülmittelmenge.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien: EMV-Richtlinie 2004/108/EG Niederspannungsrichtlinie 2006/95/EG TECHNISCHE DATEN MODELL Einbaugerät o ener Einbau Einbau DW60H9970USDW60H9950USDW60H9950UWDW60J9960USDW60J9970SSDW60J9950SSDW60J9970BBDW60K8550BB Leistung 220-240 V~, 50 Hz Wasserdruck 0,05-0,8MPa Spülkapazität (Normgedecke)

• Beim Einbau des Geräts einzuhaltende Abstände;

• Abmessungen und Positionen der Hilfsmittel, die zum Befestigen und Fixieren des Geräts am dafür vorgesehenen Platz erforderlich sind;

• Mindestabstände zwischen den einzelnen Geräteteilen und der umgebenden Konstruktion;

• Mindestabstände für die Entlüftungsö nungen und deren korrekte Anordnung;

• Anschluss des Geräts an die Hauptversorgung und Anschluss der einzelnen Komponenten;

• Das Gerät muss so aufgestellt werden, dass es auch nach der Installation problemlos von der Stromversorgung getrennt werden kann. Diese Anforderung entfällt, wenn das Gerät mit einem Schalter gemäß 24.3 ausgestattet ist. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

• In den Anweisungen für Einbaugeräte muss angegeben werden, wie das jeweilige Gerät an der umgebenden Konstruktion befestigt wird. Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten. BU_DW9000H-00156A-07_DE.indd 35BU_DW9000H-00156A-07_DE.indd 35 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 36 Für Standardtest Die folgenden Abbildungen zeigen die richtige Beladung der Körbe gemäß den europäischen Normen (EN50242).• Spülkapazität: 14 Normgedecke• Prüfnorm: EN50242/IEC60436• Position des Oberkorbs: Niedrig• Programm: ECO • Zusätzliche Optionen: Nur Oberkorb + Nur Unterkorb (Standard)• Dosiereinstellung für den Klarspüler: 6• Dosierung des Standardspülmittels - 14 Normgedecke: 7 g + 28 g• Zur Anordnung der Gedecke siehe Abbildungen A, B und C. 14 Normgedecke

Platzieren Sie das Glasfach auf der linken Seite.Ohne BesteckablageAbbildung A-1: Unterkorb Abbildung B-1: Oberkorb Abbildung C-1: Besteckfach Suppenteller: Haferfl ocken Tasse: Tee Suppenlö el: Haferfl ocken Speiseteller: Ei Untertasse: Tee Gabel: Ei Speiseteller: Fleisch Glas: Milch Messer Dessertschale: Spinat Schälchen, mittelgroße Schüssel: Spinat Dessertlö el Dessertschale: Ei Große Schüssel: Fleisch Teelö el Ovale Platte: Margarine Servierbesteck BU_DW9000H-00156A-07_DE.indd 36BU_DW9000H-00156A-07_DE.indd 36 2016-09-20 12:32:192016-09-20 12:32:19Deutsch - 37 10 TECHNISCHE DATEN Technische Daten VERORDNUNG (EU) Nr. 1059/2010 Die Sternchen (*) kennzeichnen Modellvarianten und können für Zi ern (0-9) oder Buchstaben (A-Z) stehen. (nur für Deutschland) Hersteller SAMSUNG Modellbezeichnung DW60J9970BB DW60J9970SS DW60J9950SS DW60K8550BB Nennleistung (Anzahl der Normgedecke)

Energieverbrauch, (E

(W) 0,45 0,45 0,45 0,45 Stromverbrauch im Ruhezustand, P

Jährlicher Wasserverbrauch (AW

Eco Eco Eco Eco Programmdauer im Standardprogramm

Dauer des Ruhezustands (T

Luftschallemissionen (dBA bezogen auf 1 pW)

Installation Einbaugerät

1) Ausgehend von 280 Standardspülgängen mit kaltem Frischwasser und dem Stromverbrauch der Stromsparmodi.

Der tatsächliche Energieverbrauch hängt von der Häufi gkeit der Nutzungen des Geräts und den dabei gewählten Programmen ab.

2) Ausgehend von 280 Standardspülgängen. Der tatsächliche Wasserverbrauch hängt von der Häufi gkeit der

Nutzungen des Geräts und den dabei gewählten Programmen ab.

3) Beim „Standardprogramm“ handelt es sich um den Standardspülgang, auf den sich die Angaben auf dem Etikett

und in den technischen Daten beziehen, und der zum Spülen von normal verschmutztem Geschirr geeignet ist. Es ist das e zienteste Programm im Hinblick auf den kombinierten Energie- und Wasserverbrauch. BU_DW9000H-00156A-07_DE.indd 37BU_DW9000H-00156A-07_DE.indd 37 2016-09-20 12:32:212016-09-20 12:32:21Deutsch - 38 VERORDNUNG (EU) Nr. 1059/2010 Die Sternchen (*) kennzeichnen Modellvarianten und können für Zi ern (0-9) oder Buchstaben (A-Z) stehen. Hersteller SAMSUNG Modellbezeichnung DW60H9970U* DW60H9950U* DW60J9960U* DW60H9970F* Nennleistung (Anzahl der Normgedecke)

Energieverbrauch, (E

Stromverbrauch im Standby, P

Stromverbrauch im Ruhezustand, P

Jährlicher Wasserverbrauch (AW

Eco Eco Eco Eco Programmdauer im Standardprogramm

Dauer des Ruhezustands (T

Luftschallemissionen (dBA bezogen auf 1 pW)

Installation Einbaugerät Ja Ja Ja

1) Ausgehend von 280 Standardspülgängen mit kaltem Frischwasser und dem Stromverbrauch der Stromsparmodi.

Der tatsächliche Energieverbrauch hängt von der Häufi gkeit der Nutzungen des Geräts und den dabei gewählten Programmen ab.

2) Ausgehend von 280 Standardspülgängen. Der tatsächliche Wasserverbrauch hängt von der Häufi gkeit der

Nutzungen des Geräts und den dabei gewählten Programmen ab.

3) Beim „Standardprogramm“ handelt es sich um den Standardspülgang, auf den sich die Angaben auf dem Etikett

und in den technischen Daten beziehen, und der zum Spülen von normal verschmutztem Geschirr geeignet ist. Es ist das e zienteste Programm im Hinblick auf den kombinierten Energie- und Wasserverbrauch. Technische Daten BU_DW9000H-00156A-07_DE.indd 38BU_DW9000H-00156A-07_DE.indd 38 2016-09-20 12:32:222016-09-20 12:32:22Deutsch - 39 10 TECHNISCHE DATEN VERORDNUNG (EU) Nr. 1059/2010 Die Sternchen (*) kennzeichnen Modellvarianten und können für Zi ern (0-9) oder Buchstaben (A-Z) stehen. Hersteller SAMSUNG Modellbezeichnung DW60H9950F* DW60J9970S* DW60J9950S* DW60J9970B* Nennleistung (Anzahl der Normgedecke)

Energieverbrauch, (E

Stromverbrauch im Standby, P

Stromverbrauch im Ruhezustand, P

Jährlicher Wasserverbrauch (AW

Eco Eco Eco Eco Programmdauer im Standardprogramm

Dauer des Ruhezustands (T

Luftschallemissionen (dBA bezogen auf 1 pW)

Installation Einbaugerät

1) Ausgehend von 280 Standardspülgängen mit kaltem Frischwasser und dem Stromverbrauch der Stromsparmodi.

Der tatsächliche Energieverbrauch hängt von der Häufi gkeit der Nutzungen des Geräts und den dabei gewählten Programmen ab.

2) Ausgehend von 280 Standardspülgängen. Der tatsächliche Wasserverbrauch hängt von der Häufi gkeit der

Nutzungen des Geräts und den dabei gewählten Programmen ab.

3) Beim „Standardprogramm“ handelt es sich um den Standardspülgang, auf den sich die Angaben auf dem Etikett

und in den technischen Daten beziehen, und der zum Spülen von normal verschmutztem Geschirr geeignet ist. Es ist das e zienteste Programm im Hinblick auf den kombinierten Energie- und Wasserverbrauch. BU_DW9000H-00156A-07_DE.indd 39BU_DW9000H-00156A-07_DE.indd 39 2016-09-20 12:32:222016-09-20 12:32:22FRAGEN ODER HINWEISE?
