GEBRUIKSAANWIJZING DM60M6050FS SAMSUNG

[HHP] 06196 9340224 www.samsung.com/de/support FRANCE 01 48 63 00 00 www.samsung.com/fr/support ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support NETHERLANDS 088 90 90 100 www.samsung.com/nl/support DD81-02437A-0 DW5500M-02437A-00_FR.indd 56DW5500M-02437A-01_FR.indd 56 3/8/2017 12:20:08 PM3/8/2017 12:20:08 PM 2DW60M6050** DW60M6051** DW60M6040** Vaatwasser gebruikershandleiding imagine the possibilities Bedankt voor het aanschaen van dit Samsung-product. DW5500M-02437A-00_NL.indd 1DW5500M-02437A-01_NL.indd 1 3/8/2017 12:17:19 PM3/8/2017 12:17:19 PM DW60M60 **312_ Veiligheidsinformatie Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw wasmachine. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt. WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zijn uitgebreide mogelijkheden en functies op veilige en eciënte wijze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen voor de doeleinden waarvoor het is ontworpen, zoals beschreven in deze gebruikershandleiding. In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw eigen verantwoordelijkheid om uw gezond verstand te gebruiken en voorzichtig te zijn bij de installatie, de bediening en het onderhoud van uw vaatwasser. Omdat de volgende gebruiksaanwijzingen van toepassing zijn op meerdere modellen, kunnen de specificaties van uw vaatwasser enigszins afwijken van de specificaties die in deze handleiding worden omschreven en zijn mogelijk niet alle waarschuwingen van toepassing. Als u vragen of opmerkingen hebt, neemt u contact op met het dichtstbijzijnde servicecentrum of gaat u naar www.samsung.com voor ondersteuning en informatie.

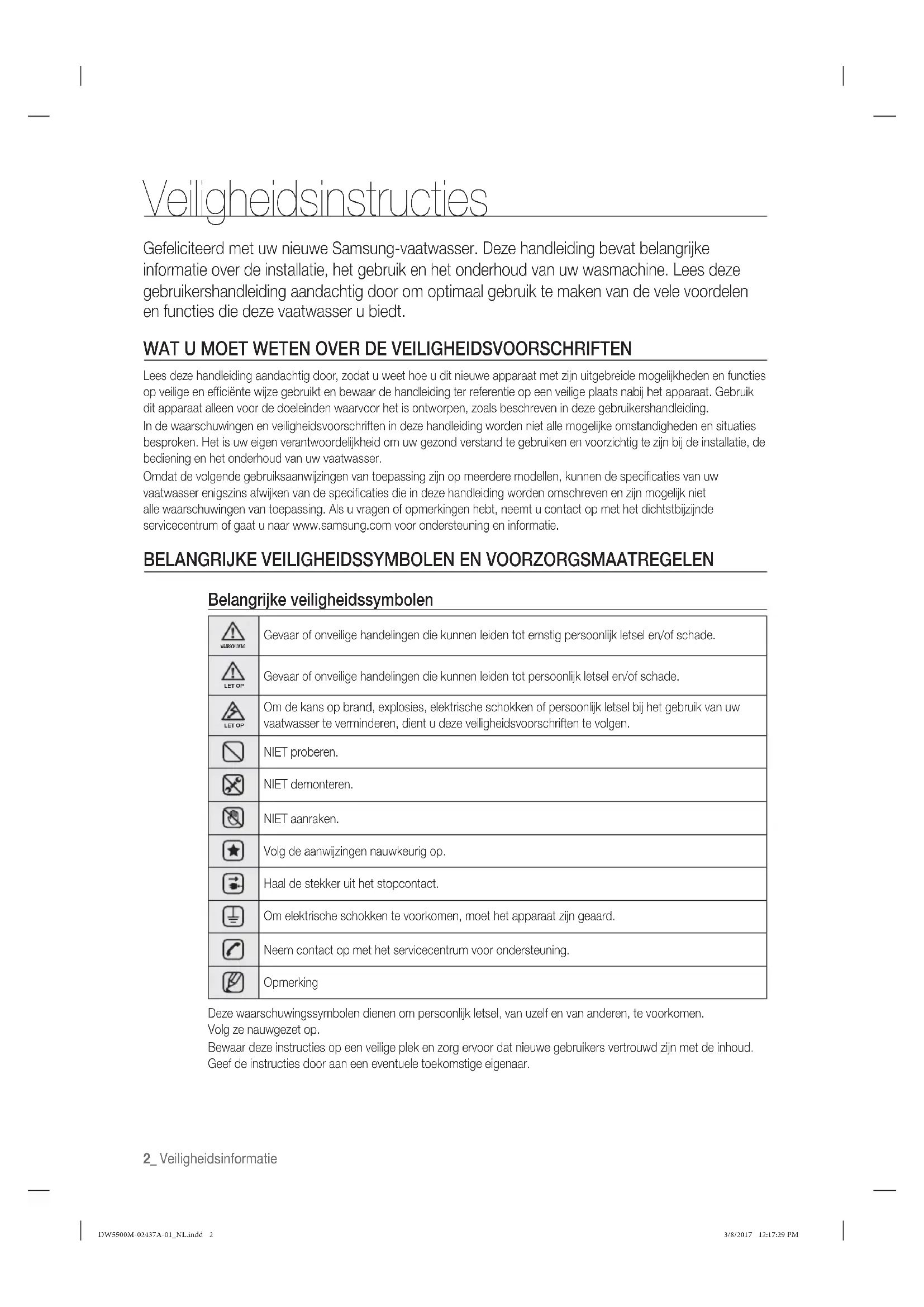

BELANGRIJKE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

Belangrijke veiligheidssymbolen WAARSCHUWING Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel en/of schade. LET OP Gevaar of onveilige handelingen die kunnen leiden tot persoonlijk letsel en/of schade. LET OP Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen. NIET proberen. NIET demonteren. NIET aanraken. Volg de aanwijzingen nauwkeurig op. Haal de stekker uit het stopcontact. Om elektrische schokken te voorkomen, moet het apparaat zijn geaard. Neem contact op met het servicecentrum voor ondersteuning. Opmerking Deze waarschuwingssymbolen dienen om persoonlijk letsel, van uzelf en van anderen, te voorkomen. Volg ze nauwgezet op. Bewaar deze instructies op een veilige plek en zorg ervoor dat nieuwe gebruikers vertrouwd zijn met de inhoud. Geef de instructies door aan een eventuele toekomstige eigenaar. DW5500M-02437A-00_NL.indd 2DW5500M-02437A-01_NL.indd 2 3/8/2017 12:17:29 PM3/8/2017 12:17:29 PMVeiligheidsinformatie _3 Om de kans op brand, elektrische schokken of persoonlijk letsel bij het gebruik van uw apparaat te verminderen, dient u de veiligheidsvoorschriften te volgen, waaronder de volgende:

1. Dit apparaat mag niet worden gebruikt door personen (waaronder

kinderen) met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen van iemand die verantwoordelij k is voor hun veiligheid.

2. Voor gebruik in Europa: Dit apparaat kan door kinderen vanaf

8 jaar en door personen met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrij pen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen zonder toezicht niet worden uitgevoerd door kinderen.

3. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken.

Dit om te voorkomen dat ze ermee gaan spelen.

4. Als de stroomkabel is beschadigd, moet deze door de fabrikant,

haar onderhoudsagent of iemand met vergelij kbare kwalifi caties worden vervangen, om gevaarlij ke situaties te voorkomen.

5. De nieuwe slangen die bij het apparaat worden geleverd moeten

worden gebruikt, en de oude slangen mogen niet worden hergebruikt.

6. Zorg er bij apparaten met ventilatieopeningen aan de onderzij de

voor dat deze openingen niet worden geblokkeerd door vloerbedekking.

7. Voor gebruik in Europa: Houd kinderen jonger dan 3 jaar uit

de buurt van de vaatwasser, tenzij doorlopend toezicht wordt gehouden. WAARSCHUWING DW5500M-02437A-00_NL.indd 3DW5500M-02437A-01_NL.indd 3 3/8/2017 12:17:30 PM3/8/2017 12:17:30 PM4_ Veiligheidsinformatie

8. LET OP: Om gevaar als gevolg van het onbedoeld opnieuw

instellen van een thermische zekering te vermij den, mag dit apparaat niet worden gebruikt in combinatie met een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig door het elektriciteitsbedrij f wordt in- en uitgeschakeld.

9. Dit apparaat is bedoeld om te worden gebruikt in huishoudens en

soortgelij ke toepassingen zoals: – in keukens (voor personeel) in winkels, kantoren en andere werkomgevingen; – in boerderij en; – door gasten in hotels, motels en andere verblij fsaccommodaties; – in Bed & Breakfast-achtige omgevingen.

10. Laat de deur niet open staan. Iemand zou erover kunnen struikelen.

11. WAARSCHUWING: messen en ander bestek met scherpe punten

moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. Veiligheidsinstructies DW5500M-02437A-00_NL.indd 4DW5500M-02437A-01_NL.indd 4 3/8/2017 12:17:30 PM3/8/2017 12:17:30 PMVeiligheidsinformatie _5 INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet ontworpen voor commercieel gebruik. Het is bedoeld voor huishoudelijk gebruik en andere soortgelijk werk- en woonomgevingen, zoals:

• kantoren en showrooms en door bewoners in voorzieningen als:

• jeugdherbergen en pensions. De vaatwasser mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikershandleiding, voor het reinigen van huishoudelijk aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlijk zijn. De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van onjuist gebruik of onjuiste bediening. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Vaatwasmiddel niet inademen of innemen. Vaatwasmiddelen bevatten irriterende of bijtende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig open staan. U zou erover kunnen vallen. Niet op de geopende door zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik uitsluitend was- en spoelmiddel dat specifiek is samengesteld voor huishoudelijke vaatwassers. Gebruik geen afwasmiddel. Gebruik geen sterk zure reinigingsmiddelen. Vul het spoelmiddelreservoir niet met waspoeder of vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken. Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelijk onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder. In een apparaat met een bestekmand (afhankelijk van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zijn tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zijn voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelijk niet goed wordt verspreid. Messen en ander bestek met scherpe punten moeten met de punt naar beneden in het mandje worden geplaatst of vlak worden neergelegd. WAARSCHUWING WAARSCHUWING LET OP LET OP LET OP LET OP LET OP WAARSCHUWING DW5500M-02437A-00_NL.indd 5DW5500M-02437A-01_NL.indd 5 3/8/2017 12:17:30 PM3/8/2017 12:17:30 PM6_ Veiligheidsinformatie INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zijn zich niet bewust van de mogelijke gevaren hiervan. Wanneer u in de keuken werkt, moet er altijd toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten. Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen zonder toezicht niet worden uitgevoerd door kinderen. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelijk is uitgelegd hoe het apparaat moet worden bediend, ze in staat zijn om het apparaat op een veilige manier te gebruiken en ze zich bewust zijn van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende en bijtende ingrediënten die een brandend gevoel in de mond, neus en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellijk een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlijk zijn. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd makkelijk bereikbaar zijn, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Raadpleeg het gedeelte “Onderdelen en kenmerken” op pagina 11.) Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zijn ingesteld. Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twijfel raadpleegt u een erkende elektricien.

WAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGLET OPWAARSCHUWINGWAARSCHUWINGLET OP

Veiligheidsinstructies DW5500M-02437A-00_NL.indd 6DW5500M-02437A-01_NL.indd 6 3/8/2017 12:17:31 PM3/8/2017 12:17:31 PMVeiligheidsinformatie _7 De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een eectief aardingssysteem. Het is belangrijk dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twijfel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelijk voor de gevolgen van een ondeugdelijk aardingssysteem (bijvoorbeeld een elektrische schok). Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bijvoorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur. De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselijke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalificeerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelijk voor ongeautoriseerd werk. Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding.

• De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zijn, worden vervangen.

• De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bijvoorbeeld tijdens vakanties).

• Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blijven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlijk zijn. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hiervoor niet aansprakelijk worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altijd af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact). Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrijgbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een erkende onderhoudsmonteur. LET OP LET OP LET OP WAARSCHUWING LET OP DW5500M-02437A-00_NL.indd 7DW5500M-02437A-01_NL.indd 7 3/8/2017 12:17:31 PM3/8/2017 12:17:31 PM8_ Veiligheidsinformatie In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tijde goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als:

• het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of

• wanneer de netvoeding is uitgeschakeld, of

• de hoofdzekering van de netvoeding is verwijderd, of

• de schroefzekering is verwijderd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wijze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant. Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlijk en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen. Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij, zodat er een goede ventilatie mogelijk is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Raadpleeg het gedeelte “Wateronthardermodus (Waterhardheidsinstelling)” op pagina 19.) Ga voor informatie over de milieuverbintenissen en product specifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html WAARSCHUWING LET OP LET OP LET OP Veiligheidsinstructies DW5500M-02437A-00_NL.indd 8DW5500M-02437A-01_NL.indd 8 3/8/2017 12:17:32 PM3/8/2017 12:17:32 PMVeiligheidsinformatie _9

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. DW5500M-02437A-00_NL.indd 9DW5500M-02437A-01_NL.indd 9 3/8/2017 12:17:32 PM3/8/2017 12:17:32 PM10_ Inhoud Inhoud

19 Wateronthardermodus (Waterhardheidsinstelling) 20 Het zout in de waterontharder plaatsen 21 Wasmiddel gebruiken 22 Spoelmiddel gebruiken 23 De optie Vaatwastablet gebruiken

24 Vaatwerk in de bovenste mand plaatsen 26 Vaatwerk in de onderste mand plaatsen 26 Pennen van de onderste mand neerklappen 27 Besteklade 29 Voor wassen in de vaatwasser zijn de volgende voorwerpen VAATWASPROGRAMMA'S

30 De machine aanzetten 30 Het programma wijzigen 31 Aan het einde van het wasprogramma 31 Wasprogrammatabel

33 De filters schoonmaken 34 De sproeiarmen schoonmaken 34 De deur schoonmaken 34 Onderhoud van de vaatwasser 34 Bescherming tegen bevriezing 35 Onderhoud van uw vaatwasser

36 Watertoevoer en afvoer 38 Aansluiting van de afvoerslang 38 Plaatsing van de machine 38 De vaatwasser starten

39 Onderbouw, half-inbouw, volledig inbouw PROBLEMEN OPLOSSEN

Onderdelen en kenmerken

KENMERKEN VAN DE VAATWASSER

Voor- en achteraanzicht DW60M6050**/

1 3e rek2 Bovenste mand3 Onderste mand4 Spruitstuk5 Zoutbakje6 Dispenser7 Kopjesmand8 Sproeiarmen9 Filter10 Inlaatslang11 AfvoerslangToebehoren - gebruiksaanwijzing, zouttrechter, bestekmandje. DW5500M-02437A-00_NL.indd 11DW5500M-02437A-01_NL.indd 11 3/8/2017 12:17:32 PM3/8/2017 12:17:32 PM DW60M60 *31*12_ Onderdelen en kenmerken Onderdelen en kenmerken Voor- en achteraanzicht (DW60M6051**)

Voor- en achteraanzicht (DW60M6040**)

Power (Aan/Uit) Deze knop indrukken om de vaatwasser aan te zetten: het scherm licht op.

Programma Met deze toets kunt u het wasprogramma selecteren.

Halve lading Gebruik voor een kleine lading met een beperkt aantal items alleen de bovenste of onderste mand om energie te besparen. Druk op de toets Halve lading om de bovenste of onderste mand te selecteren.

Bedieningsvergrendeling Met deze toets kunt u de toetsen op het bedieningspaneel vergrendelen zodat kinderen de vaatwasser niet per ongeluk kunnen starten door de toetsen op het paneel in te drukken. U kun de toetsen van het bedieningspaneel vergrendelen en ontgrendelen door de toetsen Bedieningsvergrendeling drie (3) seconden lang gelijktijdig ingedrukt te houden.

Displayvenster In-bedrijfindicatie, uitsteltimer, foutcodes, enzovoort.

Start Als u een programma wilt starten, drukt u op de knop Start voordat u de deur sluit. *Opnieuw instellen : als u een actief programma wilt annuleren en het water uit de vaatwasser wilt afvoeren, houdt u de knop Start drie (3) seconden ingedrukt. Nadat de vaatwasser is gereset, selecteert u een programma en optie en drukt u vervolgens op Start om de vaatwasser opnieuw te starten.

Uitgestelde start Met deze toets kunt u de start van de machine uitstellen. U kunt de start maximaal 24 uur uitstellen. Elke druk op deze toets betekent een uitstel van een uur.

Hygiëne Druk op de toets Hygiëne voor de best mogelijke hygiëne in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 67 °C verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Snelwasprogramma en Voorwas.

Vaatwastablet Met deze toets selecteert u de optie Vaatwastablet, waarvoor geen zout en spoelmiddel nodig hebt, maar wel een Vaatwastablet. Deze optie kunt u alleen selecteren bij het programma Intensief, Automatisch of ECO. Onderdelen en kenmerken DW5500M-02437A-00_NL.indd 14DW5500M-02437A-01_NL.indd 14 3/8/2017 12:17:36 PM3/8/2017 12:17:36 PM DW60M60 S*31 DW60M60 13Onderdelen en kenmerken _15

01 ONDERDELEN EN KENMERKEN

• Zolang de deur open staat, werkt alleen de toets Power (Aan/Uit).

• Voordat u een programma start, kunt u opties (Vaatwastablet, Uitgestelde start en/of Halve lading) selecteren. BELANGRIJK: Lees alle gebruiksinstructies door voordat u de machine in gebruik neemt, om de vaatwasser optimaal te kunnen gebruiken. DW60M6050BB/

DW60M6040BB 1 Power (Aan/Uit) Deze knop indrukken om de vaatwasser aan te zetten: het scherm licht op. 2 Wasprogramma Met deze toets kunt u het wasprogramma selecteren. 3 Bovenste Als u Bovenste selecteert, wordt alleen de sproeiarm van het bovenste rek geactiveerd. De onderste sproeiarm blijft inactief. Gebruik deze functie om een kleine hoeveelheid borden of glazen in het bovenste rek te reinigen. Als u Bovenste selecteert, plaatst u alleen borden, glazen enz. in het bovenste rek. Wat zich in het onderste rek bevindt, wordt niet gereinigd. Als u Bovenste selecteert, nemen de programmatijd en de hoeveelheid verbruikte elektriciteit af. 4 Onderste Als u Onderste selecteert, wordt alleen de sproeiarm van het onderste rek geactiveerd. De bovenste sproeiarm blijft inactief. Gebruik deze functie om een kleine hoeveelheid borden of glazen op het onderste rek te reinigen. Als u Onderste selecteert, plaatst u alleen voorwerpen, glazen enz. in het onderste rek. Wat zich in het bovenste rek bevindt, wordt niet gereinigd. Als u Onderste selecteert, nemen de programmatijd en de hoeveelheid verbruikte elektriciteit af. 5 Hygiëne Druk op de toets Hygiëne voor de best mogelijke hygiëne in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 67 °C verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Snelwasprogramma en Voorwas. 6 Vaatwastablet Met deze toets selecteert u de optie Vaatwastablet, waarvoor geen zout en spoelmiddel nodig hebt, maar wel een Vaatwastablet. Deze optie kan worden gebruikt bij alle programma's, behalve Automatisch, Snelwasprogramma en Voorwas. DW5500M-02437A-00_NL.indd 15DW5500M-02437A-01_NL.indd 15 3/8/2017 12:17:37 PM3/8/2017 12:17:37 PM DW60M60 BB3116_ Onderdelen en kenmerken 7 Bedieningsvergrendeling Met deze toets kunt u de toetsen op het bedieningspaneel vergrendelen zodat kinderen de vaatwasser niet per ongeluk kunnen starten door de toetsen op het paneel in te drukken. U kun de toetsen van het bedieningspaneel vergrendelen en ontgrendelen door de toetsen Bedieningsvergrendeling drie (3) seconden lang gelijktijdig ingedrukt te houden. 8 Indicatielampje Als het indicatielampje Spoelmiddel bijvullen of Zout bijvullen brandt, moet spoelmiddel of zout worden bijgevuld. Indicatielampje Uitgestelde start

• Als het indicatielampje “Uitgestelde start” brandt, hebt u de optie “Uitgestelde start” geselecteerd. Indicatielampje Spoelmiddel bijvullen

• Als het indicatielampje “Spoelmiddel bijvullen” brandt, betekent dit dat het spoelmiddel in de vaatwasser bijna op is en moet worden bijgevuld. Indicatielampje Zout bijvullen

• Als het indicatielampje “Zout bijvullen” brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. 9 Display Hier verschijnt de resterende tijd, foutcodes of de uitsteltijd. 10 Uitgestelde start Met deze toets kunt u de start van de machine uitstellen. U kunt de start maximaal 24 uur uitstellen. Elke druk op deze toets betekent een uitstel van een uur. 11 Start Als u een programma wilt starten, drukt u op de knop Start voordat u de deur sluit. *Opnieuw instellen : als u een actief programma wilt annuleren en het water uit de vaatwasser wilt afvoeren, houdt u de knop Start drie (3) seconden ingedrukt. Nadat de vaatwasser is gereset, selecteert u een programma en optie en drukt u vervolgens op Start om de vaatwasser opnieuw te starten. Voordat u een cyclus start, kunt u de opties (Vaatwastablet, Halve lading, Uitstel, Hygiëne) selecteren. Ga als volgt te werk als u wilt voorkomen dat het touchpad minder gevoelig wordt:

• Raak het midden van elke toets met één vinger aan. Niet drukken.

• Maak het oppervlak van de aanraakbediening regelmatig schoon met een zachte, vochtige doek.

• Let erop dat u niet meerdere toetsen tegelijkertijd aanraakt, tenzij dit wordt aangegeven. kAĮ kAĮ kAĮ Onderdelen en kenmerken DW5500M-02437A-00_NL.indd 16DW5500M-02437A-01_NL.indd 16 3/8/2017 12:17:38 PM3/8/2017 12:17:38 PMOnderdelen en kenmerken _17

DW60M6050/DW60M6051 DW60M6040 1 Programmapictogrammen Druk op de toets Programma om een van de programma's te selecteren. Intensief Sterk vervuilde items, zoals potten en pannen. Automatisch wasprogramma Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling. ECO Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik. Express Normale dagelijks gebruikte items, met een kort programma. Snelwasprogramma Licht vervuild met zeer kort programma. (DW60M6050/DW60M6051/ Breekbaar Licht vervuilde fijne items. Voorwas Afspoelen met koud water voor het verwijderen voordat een ander programma wordt uitgevoerd. 2 Display Hier verschijnt de resterende tijd, foutcodes of de uitsteltijd. 3 Bijvulindicatielampjes Als het indicatielampje Spoelmiddel bijvullen of Zout bijvullen brandt, moet spoelmiddel of zout worden bijgevuld. Indicatielampje Spoelmiddel bijvullen Als het indicatielampje Spoelmiddel bijvullen of Zout bijvullen brandt, moet spoelmiddel of zout worden bijgevuld. Raadpleeg voor het bijvullen van het spoelmiddelreservoir de sectie “Wanneer moet het spoelmiddelbakje worden bijgevuld?” op pagina 22. Indicatielampje Zout bijvullen Als het indicatielampje “Zout bijvullen” brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. Raadpleeg voor het bijvullen van het zoutreservoir de sectie “Het zout in de waterontharder plaatsen” op pagina 20. DW5500M-02437A-00_NL.indd 17DW5500M-02437A-01_NL.indd 17 3/8/2017 12:17:38 PM3/8/2017 12:17:38 PM DW60M60 S*31 /DW60M6031 DW60M60 1318_ Onderdelen en kenmerken DW60M6050BB/DW60M6040BB

DW60M6050/ DW60M6040 1 Programmapictogrammen Druk op de toets Programma om een van de programma's te selecteren. Automatisch wasprogramma Licht tot zwaar vervuilde dagelijkse items, automatische detectie van de mate van vervuiling. ECO Normaal vervuilde dagelijkse items, met gereduceerd energie- en waterverbruik. Intensief Sterk vervuilde items, zoals potten en pannen Snelwasprogramma Licht vervuild met zeer kort programma. DW60M6050/DW60M6051 Breekbaar Licht vervuilde fijne items. Express Normale dagelijks gebruikte items, met een kort programma. Voorwas Afspoelen met koud water voor het verwijderen voordat een ander programma wordt uitgevoerd. 2 Bijvulindicatielampjes Als het indicatielampje Spoelmiddel bijvullen of Zout bijvullen brandt, moet spoelmiddel of zout worden bijgevuld. Indicatielampje Zout bijvullen Als het indicatielampje “Zout bijvullen” brandt, betekent dit dat het vaatwaszout in de vaatwasser bijna op is en moet worden bijgevuld. Raadpleeg voor het bijvullen van het zoutreservoir de sectie “Het zout in de waterontharder plaatsen” op pagina 20. Indicatielampje Spoelmiddel bijvullen Als het indicatielampje Spoelmiddel bijvullen of Zout bijvullen brandt, moet spoelmiddel of zout worden bijgevuld. Raadpleeg voor het bijvullen van het spoelmiddelreservoir de sectie “Het spoelmiddelreservoir vullen” op pagina 22. Indicatielampje Uitgestelde start Als het indicatielampje “Uitgestelde start” brandt, hebt u de optie “Uitgestelde start” geselecteerd. 3 Display Hier verschijnt de resterende tijd, foutcodes of de uitsteltijd. Onderdelen en kenmerken DW5500M-02437A-00_NL.indd 18DW5500M-02437A-01_NL.indd 18 3/8/2017 12:17:39 PM3/8/2017 12:17:39 PM /DW60M60 BB31 DW60M603

/DW60M60 13Gebruik van wasmiddel en waterontharder _19

02 GEBRUIK VAN WASMIDDEL EN WATERONTHARDER

Gebruik van wasmiddel en waterontharder WATERONTHARDERMODUS (WATERHARDHEIDSINSTELLING) Bij deze vaatwasser kunt u de hoeveelheid zout die wordt verbruikt aanpassen aan de hardheid van het gebruikte water. Dit is bedoeld om het zoutverbruik te optimaliseren. Het zoutverbruik is als volgt in te stellen:

1. Zet de machine aan;

2. Houd de toets Voorwas binnen 60 seconden na het aanzetten van de machine ten minste 5 seconden

instellen van de waterontharder te starten;

• Druk enkele malen op de toets Voorwas om de juiste instelling voor uw locatie te selecteren. De instellingen selecteren zijn achtereenvolgens: H1 H2 H3 H4 H5 H6; Het is raadzaam de instelling te verrichten volgende tabel.

WATERHARDHEIDStand van de selectieknopZoutverbruik(gram/wasbeurt)º dH º fH º Clark mmol/l0-5 0-9 0-6 0-0,94 H1 0 6-11 10-20 7-14 1,0-2,0 H2 9 12-17 21-30 15-21 2,1-3,0 H3 12 18-22 31-40 22-28 3,1-4,0 H4 20 23-34 41-60 29-42 4,1-6,0 H5 30 35-55 61-98 43-69 6,1-9,8 H6 60 1 dH (Duitse eenheid) = 0,178 mmol/l 1 Clark (Britse eenheid) = 0,143 mmol/l 1 fH (Franse eenheid) = 0,1 mmol/l Neem contact op met uw plaatselijke waterleidingbedrijf voor meer informatie over de hardheid van uw kraanwater. WATERONTHARDER De hardheid van het water varieert van plaats tot plaats. Bij gebruik van hard water is kalkafzetting mogelijk op borden en bestek. De machine is uitgerust met een speciale waterontharder die gebruikmaakt van een soort zout om kalk en mineralen in het water te neutraliseren. [Afzetting op bestek] DW5500M-02437A-00_NL.indd 19DW5500M-02437A-01_NL.indd 19 3/8/2017 12:17:39 PM3/8/2017 12:17:39 PM of Programma of Prog amma ingedrukt om het die u kunt volgens de r20_ Gebruik van wasmiddel en waterontharder

HET ZOUT IN DE WATERONTHARDER PLAATSEN

Gebruik altijd zout dat speciaal bestemd is voor vaatwassers. Het zoutbakje bevindt zich onder de onderste mand en moet als volgt worden gevuld: BELANGRIJK

• Gebruik alleen zout dat speciaal bestemd is voor vaatwassers. Andere soorten zout die niet speciaal zijn bestemd voor gebruik in een vaatwasser, met name tafelzout, zullen de waterontharder beschadigen. In het geval van schade door het gebruik van ongeschikt zout vervalt de garantie van fabrikant en is de fabrikant niet aansprakelijk voor geleden schade.

• Vul het zout alleen bij net voordat u een van de volledige wasprogramma's start. Hierdoor wordt voorkomen dat mogelijk gemorste zoutkorrels of zout water langere tijd op de bodem van de machine blijven liggen, waar ze corrosie zouden kunnen veroorzaken.

• Na de eerste wasbeurt gaat het lampje op het bedieningspaneel uit.

1. Verwij der de onderste mand en draai de dop van het zoutbakje.

2. Vul het bakje de eerste keer dat u het bakje vult tot 2/3 met water (circa 1 liter).

3. Plaats het uiteinde van de meegeleverde trechter in de opening en doe circa 1,5 kg

zout in het bakje. Het is normaal dat een kleine hoeveelheid water uit het zoutbakje loopt.

4. Draai de dop weer zorgvuldig op het zoutbakje.

5. Gewoonlij k gaat het zoutwaarschuwingslampje uit nadat u zout in het zoutbakje hebt gedaan.

• Het zoutbakje moet worden bijgevuld wanneer het zoutwaarschuwingslampje op het bedieningspaneel gaat branden. Ook nadat het zoutbakje is gevuld, kan het zijn dat het indicatielampje pas uitgaat nadat het zout volledig is opgelost. Als het bedieningspaneel geen zoutwaarschuwingslampje heeft, kunt u bepalen wanneer u zout in de waterontharder moet bijvullen op basis van het aantal wasbeurten dat de vaatwasser heeft uitgevoerd.

• Als een grote hoeveelheid zout is gemorst in de vaatwasser, is het raadzaam een voorwasprogramma uit te voeren om het morsen te verminderen. Gebruik van wasmiddel en waterontharder DW5500M-02437A-00_NL.indd 20DW5500M-02437A-01_NL.indd 20 3/8/2017 12:17:40 PM3/8/2017 12:17:40 PMGebruik van wasmiddel en waterontharder _21

02 GEBRUIK VAN WASMIDDEL EN WATERONTHARDER

WASMIDDEL GEBRUIKEN Voor alle vaatwasprogramma's moet u een vaatwasmiddel in het vaatwasmiddelbakje gebruiken. Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma. LET OP: Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt. WAARSCHUWING: Zorg ervoor dat u geen vaatwasmiddelen inslikt. Adem ook de dampen niet in. Vaatwasmiddelen bevatten irriterende en bijtende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellijk een arts. WAARSCHUWING: Houd vaatwasmiddelen buiten het bereik van kinderen. Het vaatwasmiddelbakje vullen

1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling

omlaag te drukken. Het klepje staat na afloop van een vaatwasprogramma altijd open.

2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de

aanbevolen hoeveelheid vaatwasmiddel.

3. Sluit het klepje door dit naar links en vervolgens omlaag te schuiven.

Er is geen afzonderlijke knop voor het gebruik van vaatwastabletten.

4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt,

doet u een kleine hoeveelheid vaatwasmiddel (ongeveer 8 g) op de deur. Dit wordt gebruikt tij dens het voorspoelen. DW5500M-02437A-00_NL.indd 21DW5500M-02437A-01_NL.indd 21 3/8/2017 12:17:42 PM3/8/2017 12:17:42 PM22_ Gebruik van wasmiddel en waterontharder SPOELMIDDEL GEBRUIKEN Het spoelmiddelreservoir vullen Zodra het indicatielampje Spoelmiddel bijvullen op het bedieningspaneel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser. LET OP: Gebruik geen gewoon vaatwasmiddel in het spoelmiddelreservoir.

1. Draai het deksel van het spoelmiddelreservoir open door deze tegen

de klok in te draaien. U verbetert de droogprestaties door spoelmiddel toe te voegen bij gebruik van vaatwastabletten.

2. Vul het spoelmiddelreservoir met spoelmiddel.

Gebruik het kijkglas wanneer u het reservoir met spoelmiddel vult. LET OP: Vul het reservoir niet tot boven de niveau-indicator. Door een teveel aan spoelmiddel kan het reservoir tijdens het programma overstromen.

3. Stel de spoelmiddelindicator in op een waarde tussen 1 en 6.

Hoe hoger de waarde, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de toets te draaien.

4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de

Deze vaatwasser is voorzien van de optie Vaatwastablet, waarvoor geen zout en spoelmiddel nodig hebt, maar wel een 3 in 1-tablet. Deze optie kunt u alleen selecteren bij de programma's Intensive en Eco. De instelling Vaatwastablet is speciaal bestemd voor het gebruik van Vaatwastablet-tabletten. Als u een Vaatwastablet-tablet gebruikt zonder deze optie te gebruiken, krijgt u niet het beste resultaat.

1. Doe het Vaatwastablet-tablet in het bakje en selecteer de optie

2. Sluit het deksel en druk het aan totdat het vastklikt.

Let bij het gebruik van compacte Vaatwastablet-combinatiemiddelen goed op of het deksel goed kan worden gesloten. BELANGRIJK: Bewaar alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen. Doe het vaatwasmiddel altijd pas in het bakje wanneer u op het punt staat de vaatwasser te starten. DW5500M-02437A-00_NL.indd 23DW5500M-02437A-01_NL.indd 23 3/8/2017 12:17:44 PM3/8/2017 12:17:44 PM24_ Het vaatwerk in de machine plaatsen Het vaatwerk in de machine plaatsen Houd bij het plaatsen van het vaatwerk in de machine de volgende richtlijnen aan voor het beste resultaat. De kenmerken en het uiterlijk van de rekken en bestekmanden kunnen van model tot model verschillen. Let op voor en na het plaatsen van het vaatwerk in de machineVeeg grote hoeveelheden voedselresten van het vaatwerk voordat u dit in de machine plaatst. Het is niet nodig het vaatwerk onder de waterkraan af te spoelen. Plaats de voorwerpen in de volgende volgorde in de vaatwasser:1. Plaats voorwerpen als kopjes, glazen, potten en pannen ondersteboven.

2. Plaats gebogen voorwerpen, of voorwerpen met holten, schuin zodat het water er vanaf kan lopen.

3. Stapel de voorwerpen zorgvuldig zodat ze niet kunnen omvallen.

4. Let op dat ze voorwerpen de draaiende beweging van de sproeiarmen tijdens de wasbeurt niet belemmeren.

Zeer kleine voorwerpen mogen niet in de vaatwasser worden gewassen, omdat ze gemakkelijk uit de rekken kunnen vallen.Het vaatwerk uit de machine halenOm te voorkomen dat water van de bovenste mand op het vaatwerk in de onderste mand valt, is het raadzaam eerst de onderste mand leeg te maken en daarna pas de bovenste mand.

VAATWERK IN DE BOVENSTE MAND PLAATSEN

De bovenste mand is bedoeld voor kwetsbaarder en lichter vaatwerk, zoals glazen, kopjes, schoteltjes, bordjes, schaaltjes en lage pannen (mits ze niet te vuil zijn). Plaats het vaatwerk zodanig dat ze niet zullen worden bewogen door de waterstralen. Plaats glazen, kopjes en schaaltjes altijd ondersteboven.

DW60M6050DW60M6051(couverts voor 14 personen)DW60M6040(couverts voor 13 personen)Kopjes

De bovenste mand bijstellen De hoogte van de bovenste mand kan worden aangepast om meer ruimte vrij te maken voor groot keukengerei in de bovenste of onderste mand.

1. U kunt het bovenste rek laten zakken door de

hendels "A" aan de linker- en rechterkant van de bovenste mand in te drukken en de bovenste mand tegelij kertij d enigszins omlaag te schuiven.

2. U kunt het bovenste rek omhoog schuiven

door de bovenste mand naar boven te trekken. Hiervoor hoeft u geen hendels in te drukken. LET OP: Het is raadzaam de hoogte van de bovenste mand in te stellen voordat u vaatwerk in de mand plaatst. Als u de mand verstelt nadat u het vaatwerk hebt geplaatst, zou u het vaatwerk kunnen beschadigen. Naar een lagere positie Naar een hogere positie DW5500M-02437A-00_NL.indd 25DW5500M-02437A-01_NL.indd 25 3/8/2017 12:17:47 PM3/8/2017 12:17:47 PM26_ Het vaatwerk in de machine plaatsen

VAATWERK IN DE ONDERSTE MAND PLAATSEN

Het is raadzaam grote voorwerpen, die het moeilijkst schoon te maken zijn, op het onderste rek te plaatsen: potten, pannen, deksels en dienschalen, zoals weergegeven in de afbeelding aan de rechterkant.Plaats dienschalen en deksels bij voorkeur aan de zijde van de rekken om te voorkomen dat deze de draaiende beweging van de bovenste sproeiarm belemmeren. Potten, dienschalen, enz. moeten altijd ondersteboven worden geplaatst.Diepe potten moeten schuin worden geplaatst, zodat het water eruit kan lopen.Het onderste rek bevat onderdelen die omlaag kunnen worden geklapt, zodat meer en grotere potten en pannen kunnen worden geplaatst.11 11

DW60M6050DW60M6051(couverts voor 14 personen)DW60M6040(couverts voor 13 personen) Dessertschalen Platte borden Soepkommen Ovale schaal

Lange voorwerpen, serveerbestek, slacouverts en grote messen moeten op het rek worden gelegd zodat ze de draaiende beweging van de sproeiarmen niet kunnen belemmeren.

PENNEN VAN DE ONDERSTE MAND NEERKLAPPEN

De pennen in de onderste mand kunnen worden neergeklapt om potten en pannen beter te kunnen schikken, zoals weergegeven in de afbeelding aan de rechterkant. DW60M6050 DW60M6051 DW60M6040 DW60M6050 DW60M6051 Het vaatwerk in de machine plaatsen DW5500M-02437A-00_NL.indd 26DW5500M-02437A-00_NL.indd 26 3/8/2017 12:17:47 PM3/8/2017 12:17:47 PM DW60M60 13 DW60M6031 DW60M60 13Het vaatwerk in de machine plaatsen _27

03 HET VAATWERK IN DE MACHINE PLAATSEN

BESTEKLADE Bestek moet in de besteklade worden geplaatst, met de handgreep naar beneden: lepels moeten een voor een in de toepasselijke sleuven worden geplaatst. Lange voorwerpen moeten liggend worden geplaatst, aan de voorkant van de bovenste mand. DW60M6050**/DW60M6051**

1 Soeplepels 5 Dessertlepels2 Vorken 6 Serveerlepels3 Messen 7 Serveervorken4 Theelepels 8 JuslepelsWAARSCHUWING• Laat voorwerpen niet uitsteken door de onderkant van het rek.• Plaats scherp bestek altijd met de scherpe punt naar beneden! DW5500M-02437A-00_NL.indd 27DW5500M-02437A-01_NL.indd 27 3/8/2017 12:17:51 PM3/8/2017 12:17:51 PM /DW60M60 1**328_ Het vaatwerk in de machine plaatsen DW60M6040**

• Laat voorwerpen niet uitsteken door de onderkant van het rek.

• Plaats scherp bestek altijd met de scherpe punt naar beneden! Het vaatwerk in de machine plaatsen DW5500M-02437A-00_NL.indd 28DW5500M-02437A-01_NL.indd 28 3/8/2017 12:17:52 PM3/8/2017 12:17:52 PMHet vaatwerk in de machine plaatsen _29

03 HET VAATWERK IN DE MACHINE PLAATSEN

VOOR WASSEN IN DE VAATWASSER ZIJN DE VOLGENDE VOORWERPEN niet geschikt slechts beperkt geschikt Kunststoen voorwerpen die niet hittebestendig zijn. Ouder bestek met gelijmde onderdelen die niet warmtebestendig zijn. Aaneengelijmd bestek of vaatwerk. Tinnen of koperen voorwerpen. Loodkristal. Stalen voorwerpen die gevoelig zijn voor roestvorming. Houten borden. Voorwerpen van synthetische vezels. Sommige soorten glas kunnen hun glans verliezen na veelvuldig wassen. Zilveren en aluminium voorwerpen kunnen tijdens het wassen verkleuren. Geglazuurde voorwerpen kunnen verbleken na veelvuldig wassen in de machine. Probeer geen voorwerpen te wassen die zijn verontreinigd met sigarettenas, kaarsvet, vernis of verf. Let er bij de aanschaf van nieuw vaatwerk op of het vaatwasmachinebestendig is. Doe niet te veel vaatwerk in de vaatwasser. Er is slechts ruimte voor 12 stuks vaatwerk. Gebruik geen vaatwerk dat niet vaatwasmachinebestendig is. Dit is belangrijk voor een goed resultaat en een redelijk energieverbruik. Let tijdens het plaatsen van het vaatwerk en bestek op het volgende Zorg ervoor dat het vaatwerk en het bestek de draaiende beweging van de sproeiarmen niet belemmeren. Plaats holle voorwerpen, zoals kopjes, glazen, pannen, enz. met de opening naar beneden, zodat het water er niet in blijft staan. Zorg ervoor dat het vaatwerk en bestek niet in elkaar ligt of elkaar bedekt

• Voorkom beschadiging van glazen door ervoor te zorgen dat ze elkaar niet aanraken.

• Plaats grote voorwerpen die het moeilijkst te reinigen zijn op het onderste rek.

• Het bovenste rek is bedoel voor lichter en kwetsbaarder vaatwerk, zoals glazen en kopjes. BELANGRIJK Rechtopstaande messen met een lang lemmet zijn gevaarlijk! Lange en scherpe voorwerpen en bestek, zoals vleesmessen, moeten liggend in de bovenste mand worden geplaatst. Beschadiging van glaswaren en ander vaatwerk. Mogelijke oorzaken Aanbevolen oplossing

• Type glas of fabricageproces. Chemische samenstelling van het vaatwasmiddel.

• Watertemperatuur en duur van het vaatwasprogramma.

• Gebruik glaswaren en porseleinen voorwerpen die door de fabrikant als vaatwasmachinebestendig zijn aangeduid.

• Gebruik een mild vaatwasmiddel dat wordt beschreven als vaatwerkvriendelijk. Vraag zo nodig om aanvullende informatie bij de fabrikant van het vaatwasmiddel.

• Selecteer een programma met een zo laag mogelijke temperatuur.

• Voorkom beschadiging door glas en bestek zo snel mogelijk na het einde van het wasprogramma uit de vaatwasmachine te halen. DW5500M-02437A-00_NL.indd 29DW5500M-02437A-01_NL.indd 29 3/8/2017 12:17:52 PM3/8/2017 12:17:52 PM30_ Vaatwasprogramma's Vaatwasprogramma's

DE MACHINE AANZETTEN

Een wasbeurt starten

1. Trek de bovenste en onderste mand naar buiten, plaats het vaatwerk en duw ze weer naar binnen.

Het is raadzaam eerst de onderste mand te vullen en daarnaast de bovenste (zie het gedeelte “Het vaatwerk in de machine plaatsen”).

2. Doe het vaatwasmiddel in het bakje (zie het gedeelte “Gebruik van wasmiddel en waterontharder”).

3. Doe de stekker in het stopcontact. De voeding is 220-240 V~, 50 Hz, de specifi catie van het stopcontact is 10A 250 V~. Controleer of de watervoorziening is ingeschakeld met de juiste waterdruk.

4. Sluit de deur en druk op de toets Power (Aan/Uit) om de machine aan te zetten.

Als de deur goed wordt gesloten, is een klik te horen. Wanneer het afwassen is afgelopen, kunt u de schakelaar uitzetten door op de knop Power (Aan/Uit) te drukken.

HET PROGRAMMA WIJZIGEN

1. Een wasprogramma dat wordt uitgevoerd kan alleen worden gewij zigd als het nog maar net begonnen is. Anders is het

vaatwasmiddel mogelij k al toegevoegd of is het vaatwaswater al door de machine afgevoerd. Als dit het geval is, moet het vaatwasmiddelbakje worden bij gevuld (zie het gedeelte “Het vaatwasmiddelbakje vullen”).

2. Houd de knop Power (Aan/Uit) of Opnieuw instellen ten minste 3 seconden ingedrukt. Vervolgens kunt u het gewenste

vaatwasprogramma selecteren. Als u tijdens de wasbeurt de deur van de machine opent, wordt het wasprogramma onderbroken. Het programmalampje stopt met knipperen en de zoemer klinkt elke minuut totdat u de deur weer sluit. Nadat u de deur hebt gesloten, hervat de machine het programma na 3 seconden automatisch. Als uw machine een geheugenfunctie heeft, maakt de machine het geselecteerde programma na een stroomstoring gewoon af. Een stuk vaatwerk toevoegen U kunt een vergeten stuk vaatwerk toevoegen tot het moment dat het vaatwasmiddelbakje open gaat.

1. Open de deur een stukje om het programma te onderbreken.

2. Nadat de sproeiarm is gestopt, kunt u de deur helemaal open maken.

3. Plaats het vergeten vaatwerk.

4. Sluit de deur. Na tien seconden wordt het programma vervolgd.

WAARSCHUWING: Het is gevaarlijk de deur tijdens het wasprogramma te openen. Het hete water kan brandwonden veroorzaken. Als de deur wordt geopend terwijl de vaatwasser in bedrijf is, wordt een veiligheidsmechanisme geactiveerd en wordt het programma onderbroken. DW5500M-02437A-00_NL.indd 30DW5500M-02437A-01_NL.indd 30 3/8/2017 12:17:52 PM3/8/2017 12:17:52 PMVaatwasprogramma's _31 04 VAATWASPROGRAMMA'S

AAN HET EINDE VAN HET WASPROGRAMMA

Wanneer het wasprogramma is voltooid, laat de vaatwasser een kort geluidssignaal horen. Op het digitale display verschijnt de melding “0”. Pas dan is het wasprogramma geëindigd.

1. Zet de vaatwasser uit door op de toets Power (Aan/Uit) te drukken.

2. Sluit de waterkraan!

Open de deur voorzichtig. Op het moment dat de deur wordt geopend kan hete stoom naar buiten komen!

• Heet vaatwerk is gevoelig voor stoten. Laat het vaatwerk circa 15 minuten afkoelen alvorens het uit de machine te halen.

• Open de deur van de vaatwasser, laat deze open staan, en wacht enkele minuten alvorens u het vaatwerk uit de machine haalt. Zodoende heeft het vaatwerk tijd om af te koelen en krijgt u een beter droogresultaat.

• Het vaatwerk uit de vaatwasser halen Het is normaal dat de vaatwasser van binnen nat is Maak eerst de onderste mand leeg en daarna de bovenste. Zo voorkomt u dat water uit de bovenste mand op het vaatwerk in de onderste mand valt. WASPROGRAMMATABEL DW60M6050**/DW60M6051**/DW60M6040** ProgrammaBeschrijving van het wasprogrammaVaatwasmiddel (Voorwas/Hoofdwas) (g)Duur van het programma (min)Energieverbruik (kWh)Waterverbruik (ℓ)IntensiefVoorwas (50 °C)5/30 175 1,6 17,5Wassen (60 °C)SpoelenSpoelenSpoelen (70 °C)DrogenIntensief + HygiëneVoorwas (50 °C)5/30 200 1,65 17,5Wassen (60 °C)SpoelenSpoelenSpoelen (70 °C)DrogenECO *Voorwas5/30 225 0,93 10,5Wassen (50 °C)Spoelen (55 °C)DrogenECO + HygiëneVoorwas5/30 235 1,1 10,5Wassen (50 °C)Spoelen (60 °C)DrogenBreekbaarVoorwas5/30 130 0,9 13Wassen (40 °C)SpoelenSpoelen (60 °C)DrogenFijn + HygiëneVoorwas5/30 140 1,0 13Wassen (40 °C)SpoelenSpoelen (65 °C)Drogen DW5500M-02437A-00_NL.indd 31DW5500M-02437A-01_NL.indd 31 3/8/2017 12:17:53 PM3/8/2017 12:17:53 PM /DW60M60 **3132_ Vaatwasprogramma's Programma Beschrijving van het wasprogramma Vaatwasmiddel (Voorwas/Hoofdwas) (g) Duur van het programma (min) Energieverbruik (kWh) Waterverbruik (ℓ) Express Voorwas (50 °C) 5/30 60 1,15 10 Wassen (60 °C) Spoelen (60 °C) Drogen Express + Hygiëne Voorwas (50 °C) 5/30 80 1,25 10 Wassen (60 °C) Spoelen (65 °C) Drogen Snelwasprogramma (DW60M6050**/ DW60M6051**/ Wassen (45 °C) 25 30 0,75 11 Spoelen (50 °C) Spoelen (55 °C) Automatisch Voorwas (45 °C) 5/30 150 0,9-1,3 11-15 Automatisch (45-55 °C) Spoelen Spoelen (65 °C) Drogen Voorwas Voorwas / 15 0,02 4

• EN 50242: Dit programma is een testprogramma. De informatie voor de vergelijkbaarheidstest conform EN 50242 luidt:

• Capaciteit: couverts voor 12 personen

• Positie van bovenste mand: lagere positie

• Spoelmiddelinstelling: 4 De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water. Snelwasprogramma: Doorlopend gebruik van het programma Snelwasprogramma voor een langere periode wordt niet aanbevolen. Dit kan de werking van de waterontharder schaden. Vaatwasprogramma's DW5500M-02437A-00_NL.indd 32DW5500M-02437A-01_NL.indd 32 3/8/2017 12:17:53 PM3/8/2017 12:17:53 PM DW60M6031**)Reiniging en onderhoud _33

05 REINIGING EN ONDERHOUD

Reiniging en onderhoud

DE FILTERS SCHOONMAKEN

Filtersysteem Voor het gemak hebben we de afvoerpomp en het filtersysteem zodanig geplaatst dat deze eenvoudig kunnen worden bereikt vanuit de trommel. Het filtersysteem bestaat uit drie onderdelen: het hoofdfilter, het grove filter en het fijne filter.

1. Hoofdfi lter: Voedsel- en vuildeeltjes die door dit fi lter worden opgevangen

worden verpulverd door een speciale hogedrukspuit om de onderste sproeiarm en door de afvoer gespoeld.

2. Grof fi lter: Grotere stukken, zoals stukjes bot of glas die de afvoer zouden

kunnen verstoppen, worden opgevangen door het grove fi lter. U kunt een voorwerp dat door dit fi lter is opgevangen verwij deren door de tabjes aan de bovenkant van dit fi lter samen te drukken en het fi lter uit te nemen.

3. Fij n fi lter: Dit fi lter houdt vuil en voedselresten vast in de machine zelf en

voorkomt dat het tij dens het wasprogramma weer op het vaatwerk terechtkomt.

BELANGRIJK: Zet het fijne filter niet ondersteboven. Filter Voor het beste resultaat is het nodig het filter schoon te maken. Het filter verwijdert voedseldeeltjes uit het waswater, waardoor het gedurende het wasprogramma kan worden gerecirculeerd. Daarom is het raadzaam de grotere voedseldeeltjes die door het filter zijn opgevangen na elke wasbeurt te verwijderen door het halfronde filter en de beker af te spoelen met stromend water. U kunt het filtersysteem verwijderen door het linksom te draaien en op te lichten. Het is raadzaam het volledige filtersysteem regelmatig schoon te maken.U kunt het grove en fijne filter schoonmaken met een afwasborstel. Zet het volledige filtersysteem vervolgens terug in de vaatwasser. Zet het op zijn plaats, duw het naar beneden en draai het rechtsom. Open Open Gebruik de vaatwasser nooit zonder de filters. Het onjuist terugplaatsen van het filter kan ten koste gaan van de prestaties van de machine en leiden tot schade aan vaatwerk en bestek. WAARSCHUWING: Gebruik de vaatwasser nooit zonder de filters. Zorg ervoor dat u de filters tijdens het schoonmaken niet beschadigt. Anders kunnen de filters mogelijk hun werk niet meer naar behoren doen, met als mogelijk gevolg een slecht wasresultaat en schade aan de interne onderdelen. DW5500M-02437A-00_NL.indd 33DW5500M-02437A-01_NL.indd 33 3/8/2017 12:17:53 PM3/8/2017 12:17:53 PM34_ Reiniging en onderhoud

DE SPROEIARMEN SCHOONMAKEN

Het is nodig de sproeiarmen regelmatig schoon te maken. De chemicaliën in hard water zouden de spuitgaatjes en lagers van de sproeiarm kunnen aantasten. U kunt de middelste sproeiarm verwijderen door de arm rechtsom te draaien en uit te nemen. U kunt de onderste sproeiarm verwijderen door de sproeiarm omhoog te trekken. Was de armen in een warm sopje en maak de spuitgaatjes schoon met een zacht borsteltje. Spoel ze grondig af en plaats ze vervolgens terug. Open

Gebruik voor het schoonmaken van de rand rond de deur alleen een zachte warme vochtige doek. Gebruik geen schurende reinigingsmiddelen of schuursponsjes om de buitenkant van de machine schoon te maken. Dit zou krassen kunnen veroorzaken. Zelfs papieren doekjes kunnen krasjes op de buitenkant van de machine veroorzaken. WAARSCHUWING: Gebruik geen schoonmaakspuit voor het schoonmaken van de deur. Dit zou schade aan het vergendelingsmechanismen en de elektrische onderdelen kunnen veroorzaken. Het is niet raadzaam schuurmiddelen of papieren doekjes te gebruiken in verband met het gevaar van beschadiging van het roestvrijstalen oppervlak.

ONDERHOUD VAN DE VAATWASSER

Gebruik voor het schoonmaken van het bedieningspaneel een licht bevochtigde doek en maak het vervolgens goed droog. Gebruik voor het schoonmaken van de buitenkant van de machine een goede schoonmaakwas voor huishoudelijke apparaten. Gebruik geen scherpe voorwerpen, schuursponsjes of agressieve schoonmaakmiddelen voor het schoonmaken van enig onderdeel van de vaatwasser.

BESCHERMING TEGEN BEVRIEZING

Als uw vaatwasser in de winter op een onverwarmde plaats wordt achtergelaten:

1. Sluit de vaatwasser af van de stroombron.

2. Schakel de watertoevoer uit en haar de wateraanvoerpij p los van de beveiligingsklep.

3. Laat het water uit de inlaatpij p en de veiligheidsklep lopen. (Vang het water op in een pan.)

4. Sluit de wateraanvoerpij p weer aan op de beveiligingsklep.

5. Verwij der het fi lter aan de onderkant van de trommel en neem het water in de trommel op met een spons.

• Na elke wasbeurt Schakel na elke wasbeurt de watertoevoer naar de machine uit en laat de deur een stukje open staan zodat vocht en geurtjes niet in de machine blijven hangen.

• Stekker uit het stopcontact Haal voordat u de machine schoonmaakt of onderhoud pleegt altijd de stekker uit het stopcontact.

• Geen oplosmiddelen of schuurmiddelen Gebruik voor het schoonmaken van de buitenkant en de rubberen onderdelen van de vaatwasser geen oplosmiddelen of schuurmiddelen. Gebruik uitsluitend een doek en een warm sopje. Gebruik voor het verwijderen van vlekken van het oppervlak aan de binnenkant een licht met water bevochtigde doek en wat witte azijn, of een speciaal schoonmaakproduct voor vaatwassers.

• Wanneer u op vakantie gaat Voor u op vakantie gaat is het raadzaam een wasbeurt te draaien met een lege vaatwasser en vervolgens de stekker uit het stopcontact te halen, de waterkraan dicht te draaien en de deur van de machine een stukje open te laten staan. Zo verlengt u de levensduur van de afdichting en voorkomt u het ontstaan van geurtjes in de machine.

• De machine verplaatsen Probeer de machine tijdens het verplaatsen in rechtopstaande stand te houden. Als het absoluut noodzakelijk is, kan de machine achterover worden gekanteld.

• Afdichting Een van de factoren die kunnen leiden tot het ontstaan van luchtjes in de vaatwasser is voedsel dat vast komt te zitten in de afdichting. U kunt dit voorkomen door de afdichting zo nu en dan schoon te maken met een vochtige spons. DW5500M-02437A-00_NL.indd 35DW5500M-02437A-01_NL.indd 35 3/8/2017 12:17:53 PM3/8/2017 12:17:53 PM36_ Uw vaatwasser installeren Uw vaatwasser installeren WAARSCHUWING: Gevaar voor elektrische schokkenSchakel de stroom uit voordat u de vaatwasser installeert.Als u dat niet doet, bestaat het gevaar op elektrische schokken met mogelijk dodelijke afloop. BELANGRIJK: De installatie van de pijpen en elektrische voorzieningen moet door deskundigen worden uitgevoerd. Over de elektrische aansluiting LET OP, voor uw persoonlijke veiligheid:GEBRUIK GEEN VERLENGSNOER OF VERLOOPSTEKKER VOOR DEZE MACHINE.LAAT IN GEEN GEVAL DE AARDELEIDING WEG BIJ HET AANSLUITEN. Elektrische vereisten
• Een zekering van 220-240 V~, 50 Hz of aardlekschakelaar.• Een aparte zekeringengroep voor uw vaatwasser. Instructies voor aarding Controleer of de machine naar behoren is geaard voordat u de machine gebruiktDeze machine moet worden geaard. In het geval van een storing of defect verlaagt aarding het risico van elektrische schokken door een weg van de minste weerstand te bieden voor elektrische stroom. Deze machine is voorzien van een kabel met een aardleiding en een stekker met randaarde. De stekker moet worden aangesloten op een geschikt stopcontact dat is geïnstalleerd en geaard in overeenstemming met alle plaatselijke wetten en voorschriften. WAARSCHUWING: Onjuiste aansluiting van de aardleiding van de apparatuur kan leiden tot gevaar van elektrische schokken. Raadpleeg een bevoegde elektricien of servicemonteur als u niet zeker weet of de machine voldoende is geaard. Breng geen wijzigingen aan in de stekker die bij de machine is geleverd.

WATERTOEVOER EN AFVOER

Koudwateraansluiting Sluit de koudwatertoevoerslang aan op een schroefdraadaansluiting (3/4 inch) en controleer of deze stevig vast zit.Als de waterpijp nieuw is of lange tijd niet is gebruikt, laat u het water enige tijd lopen om te controleren of het water schoon. Deze voorzorgsmaatregel is noodzakelijk omdat anders het risico bestaat dat de waterinlaat verstopt raakt en de machine wordt beschadigd.De meegeleverde watertoevoerslang is voorzien van een aqua-safe systeem. Vergewis u ervan dat de aqua-safe pijp van de waterslang is aangesloten op de waterkraan. DW5500M-02437A-00_NL.indd 36DW5500M-02437A-01_NL.indd 36 3/8/2017 12:17:53 PM3/8/2017 12:17:53 PMUw vaatwasser installeren _37

06 UW VAATWASSER INSTALLEREN

Warmwateraansluiting De watertoevoerleiding van de machine kan ook worden aangesloten op de warmwaterleiding van de woning (gecentraliseerd systeem, verwarmingssysteem), mits de temperatuur niet hoger is dan 60 °C. In dat geval wordt het wasprogramma verkort met circa 15 minuten en wordt de eciëntie van het wasprogramma enigszins verlaagd. De aansluiting op de warmwaterleiding moet op dezelfde wijze worden gemaakt als de aansluiting op de koudwaterleiding. Plaatsing van de machine Plaats de machine op de gewenste locatie. De achterzijde moet tegen de achterliggende wand rusten en de zijkanten moeten langs de aangrenzende kastjes of wand lopen. De vaatwasser is voorzien van wateraanvoer- en -afvoerslangen die aan de linkerkant en aan de rechterkant kunnen worden geplaatst, om de installatie te vergemakkelijken. Overtollig water uit de slangen laten lopen. Als de gootsteen zich 1000 mm of meer boven de vloer bevindt, kunt het overtollige water uit de slangen niet direct in de gootsteen laten weglopen. In dat geval moet u het overtollige water uit de slangen in een emmer of geschikte opvangbak laten lopen die lager dan de gootsteen wordt geplaatst. Wateruitlaat Sluit de waterafvoerslang aan. De slang moet op de juiste wijze worden aangesloten om te voorkomen dat het water lekt. Controleer dat de wateraanvoerslang niet is geknikt of dichtgeknepen. Verlengslang Als het nodig is de afvoerslang te verlengen, moet u een afvoerslang gebruiken van dezelfde maat en kwaliteit. De slang mag niet meer dan 4 meter lang zijn; anders zou het schoonmaakresultaat van de vaatwasser kunnen worden verminderd. Aansluiting van de afvoerslang De afvoer moet zich bevinden op een hoogte van ten minste 40 cm en ten hoogste 100 cm van de bodem van de vaatwasser. De waterafvoerslang moet worden vastgezet met een slangenklem. Aqua-safe Het Aqua-safe systeem is een met een veiligheidsklep ter voorkoming van waterlekkage. Als de waterinlaatslang op een zeker moment begint te lekken, sluit de veiligheidsklep de watertoevoer af. Als de watertoevoerslang of de veiligheidsklep is beschadigd, moet u deze verwijderen en vervangen. U mag de aanvoerslang niet verlengen of verkorten. DW5500M-02437A-00_NL.indd 37DW5500M-02437A-01_NL.indd 37 3/8/2017 12:17:54 PM3/8/2017 12:17:54 PM38_ Uw vaatwasser installeren

AANSLUITING VAN DE AFVOERSLANG

Steek de afvoerslang in een afvoerpijp met een minimum diameter van 4 cm of laat deze in de gootsteen lopen. Probeer buigen en samendrukken zoveel mogelijk te vermijden. Het hoogste punt van de slang moet zich bevinden op een hoogte tussen 40 en 100 cm. Het vrije uiteinde van de slang mag niet onder water staan, om het terugstromen van water te voorkomen. OPMERKINGHet hoogste punt van de slang moet zich bevinden op een hoogte van 40 tot 100 cm.Het vrije uiteinde van de slang mag zich niet onder water bevinden.Afvoerpijp40 mmAanrechtMin. 400 mmMax. 1000 mm

PLAATSING VAN DE MACHINE

Plaats de machine op de gewenste locatie. De achterzijde moet tegen de achterliggende wand rusten en de zijkanten moeten langs de aangrenzende kastjes of wanden lopen. De vaatwasser is voorzien van wateraanvoer- en -afvoerslangen die aan de linkerkant en aan de rechterkant kunnen worden geplaatst, om de installatie te vergemakkelijken. De machine recht zetten Nadat de machine op zijn plaats is gezet, kan de hoogte van de vaatwasser worden aangepast door de poten verder in- of uit te draaien. De machine mag niet meer dan 2° hellen.

DE VAATWASSER STARTEN

Controleer voordat u de vaatwasser start het volgende.

3. er is geen lekkage bij de aansluitpunten van de leidingen

4. de kabel is stevig aangesloten

5. de stroomtoevoer is ingeschakeld

6. er zitten geen knopen in de invoer- en afvoerslangen

7. alle verpakkingsmaterialen en gedrukte materialen zij n uit de vaatwasser gehaald

BELANGRIJK: Bewaar deze gebruiksaanwijzing na installatie op een veilige plaats. Deze handleiding bevat nuttige informatie voor de gebruiker. Uw vaatwasser installeren DW5500M-02437A-00_NL.indd 38DW5500M-02437A-01_NL.indd 38 3/8/2017 12:17:54 PM3/8/2017 12:17:54 PMInstallatie van de vaatwasser _39

ONDERBOUW, HALF-INBOUW, VOLLEDIG INBOUW

Zorg ervoor dat de installateur deze instructies nauwkeurig opvolgt, zodat uw nieuwe vaatwasser correct werkt en u geen risico loopt op letsel bij het doen van de vaat.Nieuwe installatieAls de vaatwasser nieuw wordt geïnstalleerd, moeten de meeste installatiewerkzaamheden worden uitgevoerd voordat dat vaatwasser wordt geplaatst.VervangingAls er een oude vaatwasser wordt vervangen, moet u controleren of de aansluitingen van de huidige vaatwasser compatibel zijn met de nieuwe vaatwasser. Vervang indien nodig de bestaande aansluitingen. STAP 1. DE BESTE LOCATIE VOOR DE VAATWASSER SELECTEREN De beste plaats voor installatie van de vaatwasser is in de buurt van de bestaande inlaat- en afvoerslangen en de bestaande stroomkabel. Kies een plaats naar een aanrechtkastje om de afvoerslangen van de vaatwasser eenvoudig te kunnen aansluiten.

1. Kies een plaats in de buurt van een wasbak om de inlaat- en afvoerslangen eenvoudiger te kunnen aansluiten.

2. Minder dan 5mm tussen de bovenkant van de vaatwasser en het kastje en de buitendeur die is uitgelij nd met het kastje.

Openingen voor Openingen voor elektrische, afvoer en elektrische, afvoer en watertoevoerleidingen watertoevoerleidingen Ruimte tussen onderkant Ruimte tussen onderkant kasten vloer kasten vloer minimaal 600 minimaal 600

90° 90° 90° 90° 3. Als de vaatwasser in de hoek van het kastje wordt geplaatst, moet enige ruimte beschikbaar zij n wanneer de deur is geopend. kast Vaatwasser Vaatwasser Deur van Deur van vaatwasser vaatwasserMinimaal 50 mm ruimteAfhankelijk van waar het stopcontact zich bevindt, moet u mogelijk ook een gat in de zijkant van het kastje aan de andere kant boren. DW5500M-02437A-00_NL.indd 39DW5500M-02437A-01_NL.indd 39 3/8/2017 12:17:54 PM3/8/2017 12:17:54 PM 20-87040_ Installatie van de vaatwasser STAP 2. DE WATERTOEVOER EN DE ELEKTRISCHE VEREISTEN CONTROLEREN

• De waterdruk moet tussen de 0,04 en 1,0 MPa liggen.

• Gebruik alleen koud water. Zorg ervoor dat de watertemperatuur nooit hoger is dan 60 ˚C.

• Gebruik geen warm water. Anders werkt het product mogelijk niet goed.

• Gebruik een nominaal vermogen van 220-240 V~, 50 Hz.

• Zorg ervoor dat de stekker van het netsnoer zich niet in het stopcontact bevindt wanneer u het product installeert.

• Gebruik een stopcontact met een maximaal toegestane stroomsterkte van 16 A. (De maximale stroomsterkte voor de vaatwasser is 11 A.)

• Wanneer u de vaatwasser aansluit op de netvoeding, moet ervoor zorgen dat de stroomvoorziening beschikt over: - Een zekering van 220-240 V~, 50 Hz of aardlekschakelaar. - Een aparte zekeringengroep voor uw vaatwasser.

• Controleer na de installatie of het netsnoer niet wordt geknikt of is beschadigd.

• Zorg ervoor dat de watertoevoerkraan is dichtgedraaid voordat u de vaatwasser aansluit op de waterleiding.

• Dicht de waterleidingaansluitingen af met teflontape of een afdichtmiddel om waterlekkage te voorkomen.

STAP 3. HET MAATPANEEL PREPAREREN

(VOOR VOLLEDIG OF HALF INGEBOUWDE VAATWASSER) Het maatpaneel moet worden verwerkt in overeenstemming met de aangegeven afmetingen.

1. Breng de hoek aan in het houten maatpaneel en plaats de haak in de sleuf van de buitendeur van de

2. Zet het paneel na plaatsing vast op de buitendeur met schroeven en bouten.

LET OP: Gebruik een maatpaneel van 3 tot 7 kg. Vier korte schroeven weghalen. Vier lange schroeven aanbrengen. Half-inbouw

1. Haal de bevestigingsstrook A en B van elkaar, breng strook A aan op het maatpaneel en viltstrook B op de

buitendeur van de vaatwasser.

2. Zet het paneel na plaatsing vast op de buitendeur met schroeven en bouten.

LET OP: Gebruik een maatpaneel van 3 tot kg. Bevestigingsstrook Bevestigingsstrook Vier korte schroeven weghalen. Vier lange schroeven aanbrengen. DW5500M-02437A-00_NL.indd 41DW5500M-02437A-01_NL.indd 41 3/8/2017 12:17:55 PM3/8/2017 12:17:55 PM 642_ Installatie van de vaatwasser STAP 4. DE SPANNING VAN DE DEURVEER INSTELLEN (VOOR VOLLEDIG OF HALF INGEBOUWDE VAATWASSER)

1. De deurveren van de buitendeur zij n in de fabriek ingesteld op de juiste spanning. Als houten maatpaneel zij n aangebracht, moet u de spanning van de deurveren aanpassen. Draai de stelschroef om de stalen kabel aan te halen of te laten vieren. 2. De veerspanning is correct wanneer de deur in volledig geopende stand horizontaal blij ft staan, maar sluit wanneer deze licht met de vinger wordt opgetild. Installatie van de vaatwasser DW5500M-02437A-00_NL.indd 42DW5500M-02437A-01_NL.indd 42 3/8/2017 12:17:56 PM3/8/2017 12:17:56 PMInstallatie van de vaatwasser _43

1. Bevestig de kastdeur aan de buitendeur van de vaatwasser met behulp van de meegeleverde beugels. Raadpleeg het

sjabloon voor de plaatsing van de beugels. (voor volledig of half ingebouwde vaatwasser)

2. Pas de spanning van de deurveren aan met een inbussleutel door rechtsom te draaien om de deurveren links en

rechts aan te halen. Als u dit nalaat, zou de deur van de vaatwasser kunnen worden beschadigd. (voor volledig of half ingebouwde vaatwasser)

3. Sluit de inlaatslang aan op de koudwatervoorziening.

4. Sluit de afvoerslang aan. Raadpleeg de diagram.

5. Sluit het netsnoer aan.

6. Breng de condensatiestrook aan onder het werkblad van het kastje. Zorg ervoor dat de condensatiestrook gelij k loopt met de rand van het werkblad.

7. Zet de vaatwasser op zij n plaats.

8. Zet de vaatwasser waterpas. Het voetje aan de achterkant kan aan de voorzij de van de vaatwasser worden ingesteld door

de inbusbout in het middel van de basis met een inbussleutel te verdraaien. De voetjes aan de voorzij de kunt u instellen met een platte schroevendraaier totdat de vaatwasser waterpas staat.

9. De vaatwasser moet op zij n plaats worden vastgezet. Dit kan op twee manieren:

A. Normaal werkblad: Steek de installatiehaak in de sleuf in het zij paneel en zet het met de houtschroeven vast aan het werkblad. B. Marmeren of granieten werkblad: Zet de zij kant vast met een schroef. DW5500M-02437A-00_NL.indd 43DW5500M-02437A-01_NL.indd 43 3/8/2017 12:17:56 PM3/8/2017 12:17:56 PM44_ Installatie van de vaatwasser

STAP 6. DE VAATWASSER WATERPAS ZETTEN

Waterpas van voor naar achter Waterpas van links naar rechts ƸťUĮǮĘ

UĮǮĘ De vaatwasser moet waterpas staan voor een goede werking van de rekken en goede afwasprestaties.

1. Zet een waterpas op de deur en op het rek in de trommel, zoals aangegeven, om te controleren of de vaatwasser

2. Zorg ervoor dat de vaatwasser waterpas staat door de drie instelbare poten afzonderlij k in te stellen.

3. Let tij dens het waterpas zetten van de vaatwasser op dat deze niet omvalt.

Als het pootje niet hoog genoeg is, kunt u extra voetjes gebruiken. Installatie van de vaatwasser DW5500M-02437A-00_NL.indd 44DW5500M-02437A-01_NL.indd 44 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PMProblemen oplossen _45 08 PROBLEMEN OPLOSSEN Problemen oplossen De fabrikant brengt voortdurend verbeteringen in haar producten aan. Het is mogelijk dat deze zonder voorafgaande kennisgeving wijzigingen aanbrengt in de machine.

VOORDAT U DE TECHNISCHE DIENST BELT

PROBLEEM MOGELIJKE OORZAAK WAT U KUNT DOENVaatwasser werk niet • Zekering gesprongen of aardlekschakelaar geactiveerd.• Vervang de zekering of reset de aardlekschakelaar. Verwijder andere apparaten die zich op dezelfde groep bevinden als de vaatwasser.• Geen stroomtoevoer. • Controleer of de vaatwasser is ingeschakeld en de deur goed is gesloten.Controleer of de stekker van de stroomkabel goed in het stopcontact zit.• Lage waterdruk. • Controleer of de watertoevoer goed is aangesloten en de kraan is opengedraaid.Afvoerpomp stopt niet • Overstroming. • Het systeem is zo ontworpen dat het overstroming detecteert. In dat geval wordt de circulatiepomp uitgeschakeld en wordt de afvoerpomp ingeschakeld.Lawaai • Het is normaal dat wat geluiden hoorbaar zijn.• Geluid van het verpulveren van voedselresten en van het openen van het vaatwasmiddelbakje.• Bestek staat niet stevig in het mandje of iets kleins is in het mandje gevallen.• Zorg ervoor dat alles goed vast staat in de vaatwasser.• Motorgeluid. • Vaatwasser is niet regelmatig gebruikt. Als u de vaatwasser niet vaak gebruikt, is het raadzaam de vaatwasser eenmaal per week te vullen en leeg te pompen. Dit helpt te voorkomen dat de afdichting uitdroogt. Schuim in de trommel • Ongeschikt vaatwasmiddel. • Gebruik alleen speciaal vaatwasmiddel voor vaatwasmachines om schuimvorming te voorkomen.• Open in dit geval de vaatwasser en laat het schuim verdampen.• Doe 4 liter (1 gallon) koud water in de trommel. Sluit en vergrendel de vaatwasser en start het spoelprogramma om het water weg te pompen. Zo nodig herhalen.• Gemorst spoelmiddel. • Neem gemorst spoelmiddel altijd onmiddellijk op.Vlekken op de binnenkant van de trommel• Er is vaatwasmiddel met kleurstoen gebruikt.• Gebruik vaatwasmiddel zonder kleurstoen. Vaatwerk niet droog • Bakje met spoelmiddel leeg. • Vul het spoelmiddelbakje. Vaatwerk en bestek niet schoon• Verkeerd programma. • Selecteer een meer intensief vaatwasprogramma.• Onjuiste schikking van het vaatwerk.• Zorg ervoor dat de beweging van het vaatwasmiddelbakje en de sproeiarmen niet wordt belemmerd door groot vaatwerk. DW5500M-02437A-00_NL.indd 45DW5500M-02437A-01_NL.indd 45 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PM46_ Problemen oplossen PROBLEEM MOGELIJKE OORZAAK WAT U KUNT DOEN Vlekken en aanslag op glazen en bestek

1. Extreem hard water.

2. Lage aanvoertemperatuur.

3. Overlading van de vaatwasser.

4. Onjuiste schikking van het

vaatwasmiddel. Vlekken verwijderen van glaswerk:

1. Haal alle metalen bestek uit de vaatwasser.

2. Voeg geen vaatwasmiddel toe.

3. Kies het langste wasprogramma.

4. Start de vaatwasser en laat deze 18 tot

22minuten lopen. Het hoofdwasprogramma is dan begonnen.

programma voltooien. Als de azij n niet werkt: Herhaal de bovenstaande procedure, maar gebruik 1/4 kopje (60 ml) citroenzuur in plaats van azij n. Zweem op glaswaren • Combinatie van zacht water en te veel vaatwasmiddel.

• Gebruik minder vaatwasmiddel als u zacht water hebt en selecteer het kortste wasprogramma voor het wassen van glaswaren. Gele of bruine aanslag op binnenoppervlakken

• Thee of koevlekken. • Gebruik een oplossing van een half kopje bleekmiddel en drie kopjes warm water om de vlekken met de hand te verwijderen. WAARSCHUWING: Wacht na een wasbeurt 20 minuten om de verwarmingselementen af te laten koelen alvorens u de binnenkant schoonmaakt. Het niet navolgen van deze instructie kan brandwonden tot gevolg hebben.

• IJzerdeeltjes in het water kunnen aanslag veroorzaken.

• In dat geval moet u een wateronthardingsspecialist bellen voor een speciaal filter. Witte aanslag aan de binnenkant

• Mineralen in hard water. • Reinig de binnenkant met een vochtige spons met vaatwasmiddel en gebruik rubberen handschoenen. Gebruik nooit een andere reinigingsmiddel van wasmiddel voor vaatwasmachines om het risico van schuimvorming te vermijden. Deksel van vaatwasmiddelbakje klikt niet vast

• Knop staat niet in de stand UIT. • Zet de knop in de stand UIT en schuif de pal in de deur naar links. Vaatwasmiddel achtergebleven in vaatwasmiddelbakje

• Vaatwasmiddelbakje geblokkeerd door vaatwerk.

• Schik het vaatwerk op de juiste wijze. Stoom • Normaal verschijnsel. • Tijdens het drogen en het wegpompen van het water kan wat stoom naar buiten komen door de opening naast de deurvergrendeling. Zwarte of grijze vlekken op vaatwerk

• Aluminium bestek is tegen het vaatwerk aan gekomen.

• Verwijder de vlekken met een mild schuurmiddel. Achtergebleven water onderin de trommel

• Dit is normaal. • Een kleine hoeveelheid schoon water rond de uitlaat van de trommel zorg ervoor dat het afdichting niet uitdroogt. Problemen oplossen DW5500M-02437A-00_NL.indd 46DW5500M-02437A-01_NL.indd 46 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PMProblemen oplossen _47 08 PROBLEMEN OPLOSSEN PROBLEEM MOGELIJKE OORZAAK WAT U KUNT DOEN Vaatwasser lekt • Dispenser overvol of spoelmiddel gemorst.

• Zorg ervoor dat u niet te veel spoelmiddel in het bakje doet. Gemorst spoelmiddel kan ertoe leiden dat teveel spoelmiddel wordt gebruikt en dat de machine overloopt Verwijder eventueel gemorst spoelmiddel met een vochtige doek.

• Vaatwasser staat niet recht. • Zorg ervoor dat de vaatwasser recht staat. Toetsen werken niet terwijl de machine aan staat

• Deur staat open. • Wanneer de deur open staat, werkt alleen de toets Power (Aan/Uit). Sluit de deur en druk op de gewenste toets.

• Bedieningsvergrendeling functie is geselecteerd.

• Wanneer de functie Bedieningsvergrendeling is geactiveerd, reageren de toetsen niet. U kunt deze functie uitschakelen door de toetsen Vaatwastablet en Uitgestelde start drie (3) seconden lang ingedrukt te houden. De functie Bedieningsvergrendeling wordt ook uitgeschakeld wanneer u de stekker even uit het stopcontact haalt. Het wasresultaat kan zijn veroorzaakt door een probleem met de stroomvoorziening. Probeer een ander programma voordat u de technische dienst belt. DW5500M-02437A-00_NL.indd 47DW5500M-02437A-01_NL.indd 47 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PM48_ Problemen oplossen FOUTCODES Als een fout optreedt wordt mogelijk een foutcode weergegeven ter informatie: Code Betekenis Mogelijke oorzaken 4C Probleem met de watertoevoer Kraan niet geopend, waterinlaat belemmerd of waterdruk te laag LC Lekkage Lekkage bij een onderdeel van de vaatwasser. HC De benodigde temperatuur wordt niet bereikt Storing aan het verwarmingselement PC Storing aan verdeelklep Storing aan verdeelklep

Storing in de communicatie tussen de hoofdprintplaat en een secundaire printplaat Open schakeling of draadbreuk in de communicatieschakeling bC2 Knop lang ingedrukt Knop 30 seconden ingedrukt WAARSCHUWING: Draai als de machine overloopt eerst de kraan dicht en bel daarna pas de technische dienst. Als zich water in de opvangbak bevindt als gevolg van overvullen of een klein lek, moet het water worden verwijderd alvorens u de vaatwasser opnieuw start. Problemen oplossen DW5500M-02437A-00_NL.indd 48DW5500M-02437A-01_NL.indd 48 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PMBijlage _49 09 BIJLAGE Bijlage SPECIFICATIES Model DW60M6050FS/ DW60M6050FW DW60M6040FS/ DW60M6040FW DW60M6050US DW60M6050UW DW60M6051US DW60M6051UW DW60M6040US DW60M6040UW DW60M6050SS DW60M6050BB DW60M6040BB Type Vrijstaand Onderbouw Half-inbouw Volledig ingebouwd Aan/uit 220-240 V~, 50 Hz Waterdruk 0,04-1,0 MPa Nominaal opgenomen vermogen 1760-2100 W Warmwateraansluiting Max 60 °C Type droger Condensdroger Type wasautomaat Roterende sproeiarm Afmetingen (Breedte X Diepte X Hoogte) 598 x 600 x 845 mm 598 x 570 x 815 mm 598 x 550 x 815 mm Wascapaciteit DW60M6050/ Couverts voor 14 personen DW60M6051 Couverts voor 14 personen DW60M6040 Couverts voor 13 personen Gewicht Vrijstaand 50 kg netto Onderbouw 43 kg nettoHalf-inbouw Volledig ingebouwd DW5500M-02437A-00_NL.indd 49DW5500M-02437A-01_NL.indd 49 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PM DW60M6031SS DW60M60 BB31 DW60M603150_ Bijlage

DW60M6050BB/DW60M6040BB Bijlage DW5500M-02437A-00_NL.indd 50DW5500M-02437A-01_NL.indd 50 3/8/2017 12:17:57 PM3/8/2017 12:17:57 PM DW60M60 SS31 DW60M60 BB31Voor standaardtest _51 DW60M6050**/DW60M6051** De informatie voor de vergelijkbaarheidstest conform EN 50242 luidt: De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).

• Wascapaciteit: Couvert voor 14 personen

• Testnorm: EN50242/ IEC60436

• Positie van bovenste mand: lagere positie

• Aanvullende opties: Geen

• Dosering van standaard vaatwasmiddel: voorwas 5 g + hoofdwas 30 g

• Zie de onderstaande figuur voor de schikking van het vaatwerk <Bovenste mand> <Onderste mand> <Bestekmand>

1 Soeplepels 2 Vorken 3 Messen 4 Theelepels 5 Dessertlepels 6 Serveerlepels 7 Serveervorken 8 Juslepels Voor standaardtest DW5500M-02437A-00_NL.indd 51DW5500M-02437A-0 _NL.indd 51 3/8/2017 12:18:04 PM3/8/2017 12:18:04 PM1 /DW60M60 1**352_ Voor standaardtest DW60M6040** De informatie voor de vergelijkbaarheidstest conform EN 50242 luidt: De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).

• Wascapaciteit: Couvert voor 13 personen

• Testnorm: EN50242/ IEC60436

• Positie van bovenste mand: lagere positie

• Aanvullende opties: Geen

• Dosering van standaard vaatwasmiddel: voorwas 5 g + hoofdwas 27,5 g

• Zie de onderstaande figuur voor de schikking van het vaatwerk <Bovenste mand> <Onderste mand> <Bestekmand>

Energie-eciëntieklasse A++ Jaarlijks energieverbruik (AEc) (kWh/jaar)

Energieverbruik standaardprogramma (E t) (kWh) 0,92 0,93 Energieverbruik in de uitstand, P o (W) 0,45 Energieverbruik in de sluimerstand, P l (W) 0,49 Jaarlijks waterverbruik (AW c) (L/jaar)

Droogeciëntieklasse, A (meest eciënt) tot G (minst eciënt)

Eco Programmaduur voor het standaardprogramma, (min.)

Duur van de sluimerstand, (T l) (min.)

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de standen met

laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt.

2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is afhankelijk van de

wijze waarop het apparaat wordt gebruikt.

3) 'Standaardprogramma' is het standaardafwasprogramma waarop de informatie op het label en de kaart betrekking

heeft, dat dit programma geschikt is voor het reinigen van normaal vervuild vaatwerk en dat dit het meest eciënte programma is voor wat betreft energie- en waterverbruik.

4) De programmaduur kan afwijken afhankelijk van de temperatuur en de druk van het toegevoerde water.

Motor die het water dat achterblijft op de bodem van de vaatwasser opzuigt en water onder hoge druk door de interne waterleidingen naar de spuitgaten aan de boven- en onderkant voert.

2. Afvoerpomp Pomp die het vuile water tijdens het wasprogramma afvoert uit de vaatwasser.

De verwarming bevindt zich op de waterleidingen in de vaatwasser. Het stromende water wordt opgewarmd voor een eciënter wasresultaat.

4. Stroommeter Meet de hoeveelheid water door het tellen van de pulsen van het IC naast de inlaatklep.

Bevindt zich aan het einde van de opvangbak in de vaatwasser. Deze schakelt de waterstroom naar het onderste gedeelte van de vaatwasser aan of uit. (Dit onderdeel wordt niet gebruikt in dit model)

Lade waar het vaatwasmiddel en spoelmiddel worden bewaard zodat ze kunnen worden gebruikt voor de vaatwasser. De dispenser zorgt voor de automatische toevoer van was- en spoelmiddel naar de trommel van de vaatwasser op het moment dat deze nodig zijn.

Plaats in de vaatwasser waar het water wordt opgevangen. Het ingespoten water wordt niet opgevangen nadat het in de machine is gebruikt. De opvangbak is verbonden met de circulatiemotor en de afvoerpomp.

9. Trommelfront Interne constructie van roestvrijstaal die de binnenkant van de voordeur vormt.

10. Basis Kunststof onderdeel dat het raamwerk van de basis van de machine vormt.

11. Manden Het boven- en onderrek waar het vaatwerk kan worden geplaatst.

12. Middelste/Onderste

spuitgaten Wassen het vaatwerk door het toegevoerde water onder hoge druk via de waterleidingen roterend in de machine te spuiten.

Passage die de luchtdruk aanpast door de druk van de in de machine, die tijdens de was- en spoelcyclus uitzet dor de hoge temperatuur, regelt door middel van een verbinding met de luchtdruk buiten de machine.
