Technische kenmerken	Elektrische verwarming, 1800W vermogen, instelbare thermostaat, oververhittingsbeveiliging
Afmetingen	Compacte afmetingen voor eenvoudig gebruik in diverse ruimtes
Gewicht	Lichtgewicht voor eenvoudig transport en installatie
Gebruik	Ideaal voor bijverwarming in woonkamers, kantoren, garages
Onderhoud	Regelmatig reinigen van het ventilatierooster, controle van elektrische kabels
Veiligheid	Voorzien van een beveiligingssysteem tegen oververhitting en automatische uitschakeling
Algemene informatie	Fabrikantgarantie, elektriciteitsverbruik om rekening mee te houden bij het budgetteren

Veelgestelde vragen - Qtime Golden 1800S Eurom

Hoe zet ik de Eurom Qtime Golden 1800S verwarming aan?

Om de verwarming aan te zetten, sluit u deze aan op een stopcontact en draait u vervolgens de temperatuurregelknop met de klok mee.

Wat is het vermogen van de Eurom Qtime Golden 1800S verwarming?

De Eurom Qtime Golden 1800S verwarming heeft een vermogen van 1800 watt.

Is de verwarming uitgerust met een veiligheidsfunctie?

Ja, de verwarming is uitgerust met een beveiligingssysteem dat het apparaat uitschakelt bij oververhitting.

Kan de verwarming buiten worden gebruikt?

Nee, de Eurom Qtime Golden 1800S verwarming is alleen bedoeld voor gebruik binnenshuis.

Hoe maak ik de verwarming schoon?

Koppel de verwarming los voordat u deze schoonmaakt. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit water of vloeibare reinigingsmiddelen.

Wat is de geschatte levensduur van het verwarmingselement?

De levensduur van het verwarmingselement is ongeveer 5000 gebruiksuren.

Is er een garantie op het product?

Ja, de Eurom Qtime Golden 1800S verwarming wordt meestal geleverd met een garantie van 2 jaar tegen fabricagefouten.

Hoe stel ik de temperatuur in op de verwarming?

Gebruik de temperatuurregelknop om de warmte naar wens aan te passen. Draai naar rechts om de temperatuur te verhogen en naar links om deze te verlagen.

Verbruikt de verwarming veel energie?

Het energieverbruik hangt af van de gebruiksduur. Op vol vermogen verbruikt het 1800 watt, wat uw elektriciteitsrekening kan verhogen als het lange tijd wordt gebruikt.

Geeft de verwarming bij het eerste gebruik een bepaalde geur af?

Het is normaal dat de verwarming bij het eerste gebruik een lichte geur afgeeft door verbrand stof. Dit zou na een paar minuten gebruik moeten verdwijnen.

GEBRUIKSAANWIJZING Qtime Golden 1800S Eurom

Gebruiksaanwijzing (NE) (pag. 2)

Instruction manual (EN) (Seite 15)

Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volte tevredenheid za functioneren. Om het Beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing voor gebruik aandachtig en in+zijn geheel doorleest en ook begrijpt. Schenk waar bij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing verrolgens om het in de toekomst nogiens te kuren raadplegen. Bewaar ook de verpakking: dat is de Beste bescherming voor uw apparaatijdens de opslag buiten het seizoen. En mayt u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Q-time Golden!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen können awijken.

Symboolverklaring

Uw apparatusat nicht afdekken!

Uw Eurom Q-time Golden 1800(S) infraroodstraler warmth in eerste instantie nicht delucht in de omgeving op, maar alle voorwerpen binnen haar bereik. Daardoor werkt uw infraroodstraler zich efectief en is hij ook buitengewoon geschikt om in de openlucht te gebruiken.

De Eurom Q-Time Golden 1800(S) heeft enkeleSERIEUze voordelen:

• de hoge graad van waterdichtheid (volledig stof- en spuitwaterdicht, IP65)
• de speciale 'Golden tube' lamp: een supérieure lamp met een levensverwachting van 8000 branduren. Vervanging za dan ook onder normale omstandigheden nicht nodig�n.

Gebruik de infraroodstraler uitsluitend voor het doel, waaroor hij is ontworpen: het verwarmen van (de voorwerpen in/op) een ruimte of terras. Hang er dus Niet bijv. textiel overheen om te drogen, maar houdt rekening met de minimumafstanden tot het apparaat!

Technisch geevens

	Q-time Golden 1800	Q-time Golden 1800S
Capaciteit	1800 W	900 - 1800 W
Aansluitspanning	220-240V~50/60Hz	220-240V~50/60Hz
Beschermklasse	IP65	IP65
Lamp	Golden halogeneen	Golden halogeneen
Bereik	Max 16 m²	Max 16 m²
Model	Hangend aan wand	Staand op standaard
Zwenkbaar	±30°↑	360°← ±30°↑
Omkasting	metaal	metaal
Afmetingen	54 x 14 x 15 cm	54 x 14 x 200 cm
Gewicht	2,3 kg	9,0 kg

Waarschuwingen elektrische terrasverwarmers

Veiligheidswaarschuwingen algemeen

1. Gebruik de terrasverwarmer uitsluitend voor het doel waarvoort het is ontworpen: het verwarmen van een terras, tuin of andere huishoudelijk buitenruimte, en Niet voor het verwarmen van een binnenruimte, een Niet-huishoudelijk buitenruimte of voor het drogen van textiel of andere materialen.

2. Lees voor gebruik (en EVT. installmentie) van dit apparaat deze gebruiksaanwijzing zorgvuldig en hebEMAal door. Bewaar het om het in de toekomst nog eens te kunnen raadplegen en EVT. door te kunnen gehen.

3. Controller voor gebruik ditijke apparaat (incl. kabel en stekker) op zichbare beschadigingen. Neem een beschadigd apparaat Niet in gebruik maar biedt hem uw leverancier aan ter verranging.

4. Bij onjuist gebruik of onjuiste installmentie bestaat het risico op elektrische schokken en/of brandgevaar.

Waarschuwing voor installmenten positionering

1. Gebruik de terrasstraler alleen buiten of in een große open ruimte. Houd alle brandbare voorwerpen zoals tentzeilen, parasols, takken, (tuin) meubelen, gordijnen, papier, enz. uit de buurt van het apparaat (minstens 1 meter, ook als ze opwaaien!). Zorg.altijd voor goede ventilatie!
2. Houd bij de installmentie de volgende minimum afstanden in acht:

Minimum afstand tot het plafond/overkapping: 30~cm

Minimum vrije afstand voorkant: 100 cm

Minimum afstand tot de zichwanden: 50 cm

Minimum afstand tot de grond: 180 cm

1. Het plafond en de wand waar het apparaat gemonteerd worden要去 van Niet- of moeilijk ontvlambaar materiaal zich. In ieder geval bestand te zich降到 een temperatuur van minimaal 150^ zonder te gaan schroeien, smelten, cervormen of vlam te vatten.
   Controleer regelmatig of de wand en plafond nicht oververhit raakt; dat kan gevaar opleveren!
2. Sommige delen van het apparaat worden extreem heet of de beschermroosters bieden onvoldoende bescherming. Om veiligheidsredenen moet het apparaat algijd met het laagste punt minimaal 180 cm afstand tot de grond honden.
3. De lucht rond het apparaat moet onbelemmerd können circuleren. Plaats het apparaat dus Niet te zich op große voorwerpen. De minimum afstanden vanaf grote voorwerpen tot bovenkant, voorkant, zijkanten en onderkant van het apparaat zijn gelijk aan hiervoor genoemde minimum afstanden tot resp. plafond, voorkant bijwanden en grond.
4. De terrasverwarmer is uitsluitend bedoeld voor huishoudelijk gebruik. Gebruik hem dus Niet op bouwplaatsen, in kassen, schuren of stallen enz., ook Niet als die grotendeels open zijn. Er bevindt zich waar doorgaans teveel ontvlambaar stof.

5. Gebruik deze terrasstraler nicht als saunaverwarming, nicht als ruimteverwarmer en nicht in een kennel of op een andereplaats waar zich dieren bevinden.

6. Wanner u het apparaat buiten gezruikt dient het te worden aangesloten op een waarvoor geschikt, waterproof, geaard stopcontact. Alle elektrische aansluitingen dienen onder alle omstandigheden droog te blijven. Leverancier, importeur en fabrikant zichn Niet aansprakelijk voor Incorrecte aansluitingen!"

7. Gebruik dit apparaat Niet voordat het volledig is geinstalleerd zoals in deze gebruiksaanwijzing beschreiben. Gebruik het apparaat nooit ligngend, leunend o.i.d. Steek de stekker Niet in het stopcontact voordat het apparaat op zijn definitieveplaats en correct is geinstalleerd.
8. Plaats het apparaat Niet boven of binnen een meter afstand van een kraan of andere waterbron. Installeer het Niet in een vochtige omgeving als een badkamer, washok of vergelijkbareplaatsen binnenshuis. Ondanks hetfeit dat het apparaat spatwaterdicht is dient u voorzichtig te+zijn met water. Zorg ervoor dat hij Niet in het water kan vallen en stel hem Nietbloot aan grove of harde waterstralen. Bedien of beroer hem Niet met natte handen. Installeer het apparaat zodanig, dat hij Niet vanuit (zwem)bad of douche kan worden aangeraakt of bediend.
9. Gebruik het apparaat uitsluitend wonneer het stevig is bevestigd. Zorg ervoor dat u.altijd het bevestigingsmaterialaal gebruikt dat geschikt is voor de ondergrond: raadpleeg zo nodig een expert.
10. Wanner dit apparaatrechtstreeks op de bekabeling van uw elektriciteitsinstallatie worden aangesloten, dient het te worden geinstalleerd door een daartoe bevoegde specialist, rekening houdend met de geldende wet- en regelgeving en voorschriften.
11. Plaats het apparaat algijd op een stevige, vlakke horizontale ondergrond. De voet dient over zijn hele oppervlak in contact teijken met de ondergrond.
12. Plaats het apparaat Niet vlakbij- onder- of gericht op een stopcontact en Niet in de buurt van open vuur of warmtebronnen.
13. Gebruik het apparaat Niet vlak bij of gericht op (tuin) meubels, parasol, tentdoek, takken, vlaggen, papier, kleding of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat verwijderd!
14. Het apparaat bevat inwendig hete en/of gloeienda en vonkende delen. Gebruik het apparaat dus Niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat Niet in een

brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandgevaar op!

1. Houd er bij het kiezen van eenplaats voor het apparaat rekening mee dat die onbereikbaar is voor kinderen.

Waarschuwingen gebruik

1. Gebruik geen toevoegingen/accessoires op het apparatus, die nicht zich aanbevolen of geleverd door de fabrikant.
2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreiben in deze gebruiksaanwijzing.
3. Sommige delen van dit apparaat worden erg heet en{kennen brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zich. Laat hen nooit alleen awhile bij een werkend apparaat.
4. Let er op dat de infraroodstraler alkijd maar beneden is gericht en nooit maar het plafond. Dit om oververhitting van het plafond te voorkomen!
5. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat oververhit en treedt er brandgevaar op. Hang of leg nooit voorwerpen als kleding, dekens, kussens, papier enz. op het apparaat. De minimum afstand van 1 meterussen apparaat en brandbare materialen dient.altijd in acht te worden genomen. Ventilatieopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus ook nooit om kleding op te drogen of ieits op te zetten. Laat niets gegen het apparaat leunen!
6. Waarschuwing! Laat het apparaat nooit zonder toezicht aller als het in werkung is. Stel het apparaat Niet automatisch in werkung d.m.v. een tijdklok, timer, of elke andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er.altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook Niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!
7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien teijken van randaarde en de elektrische installmentatie dient beveiligd teijken met een aardlekschakelaar van 30mA . Het stopcontact dat u gezruikt dient

te allenarendige goedbereikbaar te zijn,om ingeval van nood snel de stekkeruit hetstopcontact te kunnen nemen.

1. Om overbelasting en doergebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact ofdezelfde elektrische groep aansluten als waar het apparaat op aangesloten is.
2. Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel Niet onder tapijt door, bedek het Niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er Niet op getrapt worden en er geen (tuin) meubels op worden gezet. Leid de elektrokabel Niet om scherpe hoeken en wind het na gebruik Niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel Niet en wind het Niet om het apparaat; dat kan de isolatie beschadigen!
3. Het gebruik van een verlangkabel worden afgeraden,ondat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlangkabel onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlangkabel met aarding en met een minimale doorsnee van 3× 2,5mm2 en een minimaal toegestaan vermogen van 2300 Watt. Rol de verlangkabel.altijd geheel af om oververhitting te voorkomen.
4. Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdendoos/ tafelcontactdoos e.d.
5. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normal. Is hijicht warm, dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.
6. Schakel het apparaat algijd eerst uit met de hoofdschakelaar en neem dan de stekker uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!
7. Trek nooit aan de elektrokabel om de stekker uit het stopcontact te nemen of het apparaat te verplaatsen.
8. Voorkom dat vreemde voorwerpen door de straling /ventilatie openingsen het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

9. Steek nooit vingers door een opening het apparaat in.

10. Laat een werkend apparaat nooit zonder toezicht aller maar schakel het apparaat éérst uit en neem verrolgens de stekker uithet stopcontact.

11. Altijd stekker uit het stopcontact als dit apparaat Niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan de elektrokabel!
12. De omkasting en de voorzijde van het apparaat worden tijdens het gebruik buitengewoon heet. Raak het apparaat dus Niet aan tijdens of kort na het gebruik: dat veroorzaakt brandwonden! Let erop dat bijv. de wind of een andere omgevingsfactor geen brandbare materialen in de buurt van het apparaat brengt. Denk waarbij aan takken, parasols, tentzeilen, vlaggen, plastic folies enz. Dat kan tot (schroei)schade of brand leiden. Let erop dat zich het apparaat ook nicht bedekken of blokkeren.
13. Waarschuwing! Dit apparaat is nicht uitgerust met een voorziening om de kamertemperatuur te regelen. Gebruik dit apparaat Niet inkleine ruimtes wanner deze ruimtes worden gebruikt door personen die nicht in staat zijn om de ruimte zichstandig te verlaten, tenzig constant toezicht worden uitgeoefend.
14. Bedien het apparaat nooit met natte handen.
15. Waarschuwing! Sommige delen van dit apparaat worden erg heet en{kunnen brandwonden veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zich. Laat hen nooit alleen awhile bij een werkend apparaat.

Wie mag het apparaat gebruiken

1. Kinderen,jonger dan 3aar dienen uit de buurt te worden gehonden, tenzij er continu toezicht op hen is.
2. Kinderen:tussen de 3 en 8aar mogen het apparaat uitsluitend aan of uitschakelen als het apparaat op zichnormale werkplek is opgesteld of is geinstallerd en wanner er toezicht op hen worden gehonden of wanner zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gesaren eraan verbonden zich. Kinderen tussen de 3 en 8aar mogen Niet de stekker in het stopcontact steken, nicht het apparaat regelen of reinigen en er geen gebruikersondoud aanuitvoeren.
3. Dit apparaat kan door kinderen vanaf 8aar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijkke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanner er toezicht op hen worden gehonden of wanner een instructies hebben

ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gezaren eraan verbonden zijn.

1. Kinderen mogen het apparaat nicht zonder toezicht reinigen en onderhonden.
2. Kinderen mogen nicht met het apparaat spelen.

Waarschuwingen onderhoud

1. Breng nooit wijzigingen aan op het apparaat, de elektrokabel of de stekker.
2. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijk neerslag regelmatig worden verwijderd.
3. Dompel het apparaat nooit onder water om het schoon te makeen.

4. Schakel.altijd het apparaat uit,neem de stekker uit het stopcontact enaar het apparaat eerst afkoelen wonneer u:

5. het apparaat wilt schoonmaken.

6. gebruikersonderhoud aan het apparaat wiltuitvoeren.

7. het apparaat aanraakt of verplaatst.

8. Stel het apparaat Niet in werkung wanner u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanner het slecht functioneert, ongebruikelijke geluiden maakt, ie's ruikt of rook ziet, is geallen of op andere wijze een storing vertoont. Verwijder onmiddelijk de stekker uit het stopcontact. Breng het complete apparaat terug maar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag.altijd om originele onderdelen.

9. Het apparaat mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde Personen. Voer zich geen reparationsuit aan het apparaat, dat kan gevaarlijk zijn! Reparatories,uitgevoerd door onbevoegden of wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat en doe den garantie en de aansprakelijkheid van de fabrikant verrallen.
10. Als de elektrokabel is beschadigd,要去 het worden verrangen door de fabrikant, diens service medeweker of Personen met vergelijkbare kwalificaties om gevaar te voorkomen.

Afwijkingen van punt 5, 6 en 7{kunnen schade,brand en/of persoonlijk letselveroorzaken.Zijdoen de garantieervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen.

Beschrijving

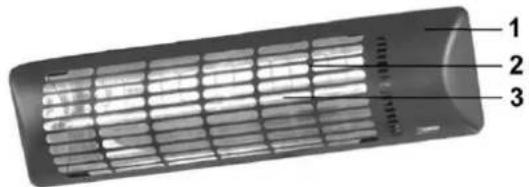

Golden 1800&1800S

1. Omkasting straler
2. Rooster
3. Lamp

Golden 1800

1. Ophangbeugel
2. Muursteen
3. Elektrobox
4. Elektrokabel met stekker

Golden 1800S

1. Trekkoord en positieaanduiding
2. Elektrokabel met stekker

1. Boutje
2. Beugeltje
3. Muursteen
4. Ophangschoef

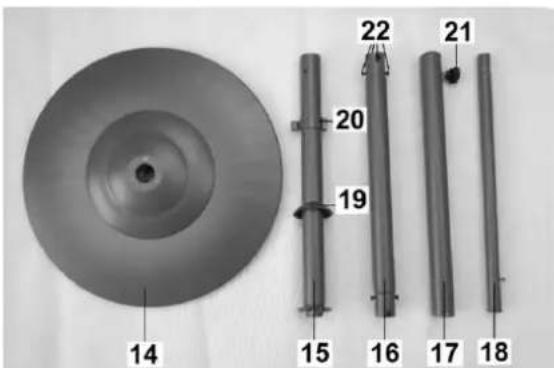

   14.Voet
5. Standaard, onderste deel
6. Standaard, middelste deel
7. Standaard, bovenste deel
8. Standaard, verstelbaar deel
9. Beschermkapje
10. Kabelgeleider
11. Zwarte borgschoef
12. Fixatieschroefjes standard

Installatie van de terrasstraler

Verwijder voor de installmentie al het verpakkingsmaterial (incl. het schok dampende materialiaal rond de lamp) en controller het apparaat, de elektrokabel en de stekker op tekenen van beschadiging.

Kies zorgvuldig de juiste plaats om uw infraroodstraler te installereren.

Controleer voor bevestiging of de minimum veiligheidsafstanden tot de omgeving op de gekozenplaats worden gespecteerd:

Minimumafstand laagste punt straler - vloer: 1,8 meter

Minimumaufstand straler - bestraald object: 1 meter

Minimumafstand bovenzijde straler - onbrandbaar plafond: 0,3 meter

Minimumafstand bovenzijde straler - tentzeit, parasol enz.: 0,3 meter

Minimumafstand zijkant straler - wanden, obstakels, objecten: 0,5 meter

Als u het apparaat buiten ophangt, let er dan op dat hij Niet in de volle wind hangt.

Muurmontage

• De omkasting van de straler (1) dient zich minimaal 30~cm van het plafond, 50 cm van zijmuren en 1,80 meter boven de vloer te bevinden.
• De terrasstraler dient aan een stevige muur vansteen of cement te worden bevestigd. Bevestiging aan muren van hout of andere brandbare materialen is verboden! Bevestig hem met gebruikmaking van het bijgeleverde muursteun; gebruik geen andere steuntjes of bevestigingen!

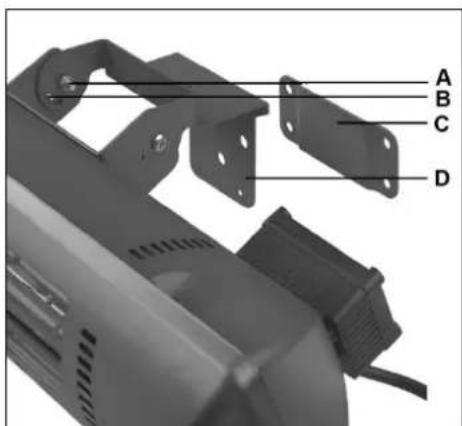

Muurmontage Golden 1800

• Bevestig de ophangbeugel (D) met de 2 boutjes en moertjes (A) stevig aan de terrasstraler zoals op de afbeelding.
  Boor op de juiste afstand vier gaten voor de pluggen en bevestig de muursteun (C) d.m.v. de schroeven aan de muur. De muursteun要去 volkomen horizontal zitten.
  Haak de straler in de muursteun en controllerer of alles stevig vast zit en volkomen horizontal hangt.
  Borg hem door het meegeleverde schroefje door het onderste gaatje van de beugel te draaien tot gegen de muur.
• Bepaal de straalrichting. Uw terrasstraler kent 4 posities: vanrecht maar voren tot ± 30^ maar beneden gericht. Fixeer het apparaat in de gewenste positie met de 2kleine schroefjes (B).

Muurmontage Golden 1800S

Boor op de juiste afstand vier gaten voor de pluggen en bevestig de muursteun (G) d.m.v. de schroeven aan de muur. Het gebogen deel van hetplaatje dient zich bovenaan-, en het 'sleutelgat' dient zich aan de onderkant van de steun te bevinden. De muursteun要去 volkommen verticaal zitten.
- Bevestig het beugeltje (F) met de 2 meegeleverde schroefjes op de terrasstraler, zoals op de afbeelding.
- Draai de ophangschroef (H) in het waarvoortbestemde gat aan dechterzijde van de

terrasstraler, tot hij max. 5 mm uitsteekt (zie afb.)

• Hang de straler aan de muursteun. Het beugeltje aan de achechterzijde van de stralerkast moet in het gebogen deel van de muursteun vallen; de ophangschroef (H)要去 in het Ronde deel van het 'sleutelgat' van de muursteun worden geplaatst en maar beneden worden geduwd, tot de terrasstraler stevig hangt. Borg het geheel met een boutje (E) door de beiden beugeltjes, zie afb.
• Controller of de terrasstraler onwrikbaar en geheel horizontal op+zijnplaats hangt voordat u hem in gebruik neemt.

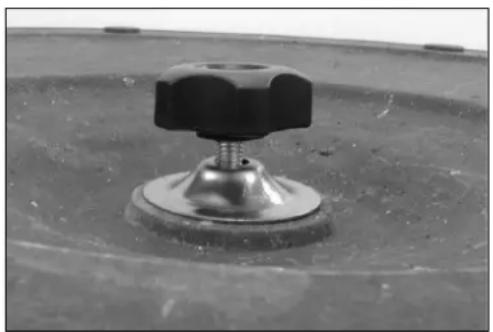

Montage van de standaard (Golden 1800S)

• Plaats het onderste deel van de standard (15, met het bevestigingsplaatje) op de voet (14), zodenig dat de schroefgaten over elkaar heb ven vallen. Keer de voet om en schroef het onderste deel van de standard vanaf onderkant voet vast met het plaatje en de borgmoer, zich afb. Zet de voet weeerrechtop. Plaats het beschemkapje over de schroefaansluiting.

Schuif het verstelbare, smalle deel van de standard (18) helemaal van onderaf door het bovenste standarddeel (17) tot het er bovenaan weeur uitkomt (verbreding onderaan). Fixeer het verstelbare deel stevig met de zwarte borgschroef (21) die zich bovenaan het bovenste deel van de standard bevindt.
- Steek het middelste deel van de standard (16) in het onderste deel (15), schroefgaten op schroefgaten. Bevestig het op z'n plaats met vier fixatieschroefjes. Op gezelfde wijze bevestigt u het bovenste deel van de standard (17, met waarin het verstelbare deel) over het middelste deel.
- Schroef de extra zwart-gekleurde schroef (meegeleverd) in het verstelbare deel van de standard, zodate zich Niet meer in het bovenste deel kan schuiven (om het verstelbare deel vast tezetten).
- Draai de borgschroef (21) bijna helemaal los. Plaats het hoofd van de terrasstraler over de top van het

verstelbare standardaarddeel, zodanig, dat de borgschroef precies in de uitholling van de standard valt. Draai de borgschroef nu goed vast. De elektrokabel kan worden vastgezet in de kabelhoulders aan de standard.

• Controller of alle aansluitingen onwrikbaar vast zitten en de terrasstraler in zich geheel stevig op z'n plaats staat voordat u hem in gebruik neemt. De terrasstraler要去 stevig en stabel staan op een effen, volkommen horizontale ondergrond. Het hoofd van de terrasstraler kan ongeveer 30^ kantelen;zet het op de gewenste stand.

Standaard

De standard die bij de Golden 1800S worden geleverd is multifunctioneel. In de top van het smalle standarddeel bevindt zich een schroefdraad; een passende schroef met zwarte dop worden meegeleverd. Zo=kunt u bijv. ook een lamp op de standard monteren,zie afb.

Werking van de terrasstraler

Golden 1800:

• Controller of er aan alle veiligheidsvoorschriften is voldaan.
• Steek de stekker in het stopcontact (220-240V~50/60Hz). Het apparaat zaalgaan branden. Door de stekker uit het stopcontact te nemen stopt u de werkinq.

Golden 1800S:

Bij de S-uitvoering kan de hoogte van de het verwarmingshoofd worden bijgesteld door de zwarte borgschoef (21) op het bovenste standaarddeel los te draaien en het verstelbare standaarddeel wat in- of uit het bovenste standaarddeel te trekken/duwen. Draai de schroef tenslotte weeer stevig vast. Het stralingshoofd dient zich te allen tijde minimaal 180 cm boven de vloer te bevinden.

• Controller of er aan alle veiligheidsvoorschriften is voldaan.

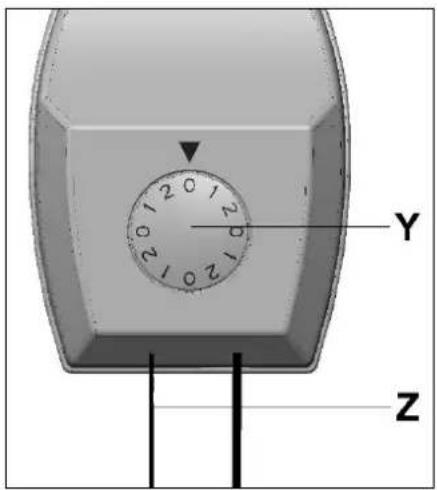

Zorg dat de standenknop (Y) op 0 staat.

• Steek de stekker in het stopcontact (220-240V~50/60Hz).

• Door nu eénmaal aan het trekkoord (Z) te trekken schakelt het apparaat over op stand 1 en start+zijn werking op half vermogen (900W).Door nogmaals te trekken schakelt het over op stand 2 vol vermogen,1800 Watt.Trekt u nogmaals dan schakelt het apparaat weeeruit.

• Neem de stekker uit het stopcontact wanneer de terrasstralen Niet in gebruik is.

De terrasstraler heeft geen thermostat en blijft warmte afgeven totdat hij wordenuitgeschakeld. Houdt de terrasstraler.altijd in de gaten wanner hij ingeschakeld is!

Omvalbeveiling

De Golden 1800S is uitgevoerd met een omvalbeveiliging. Mocht hij dus ondanks uw voorzorgsmaatregelen toch een keer vallen dan schakelt hij automatischuit. Neem in dat geval onmiddelijk de stekkeruit het stopcontact. Controller der terrasstraler nauwkeurig op beschadigingen en zet hemeerichtop. Stel een

beschadigd apparaat nooit in werkung maar bildet het ter controle en/of reparatie aan bij uw dealer of een erkend servicepunt! Wanner u geen beschadigingen constateert schakelt u de terrasstraleruit, steekt u de stekker weer in het stopcontact en stelt u het apparaat weein werkung. Houd de terrasstraler het eerste kwartier nauwkeurig in het oog; doen zich alsnog storingen voor, schakel hem dan onmiddelijk uit en bildet hem ter reparatie aan bij uw dealer/servicepunt.

Reiniging

Schakel de terrasstraler altijd uit, LAST de terrasstraler afkoelen en neem de stekker uit het stopcontact voordat u de terrasstraler schoonmaakt. Maak de terrasstraler schoon met een vochtige doek en zo nodig een beetje reinigingsmiddel. Gebruik nooit bijtende of schurende schoonmaakmiddelen! Na een gebruiksperiode kan zich stof en vuil verzamelen awhile het rooster (2). Dit kurz u met een dun, zacht borsteltje en een stofzuiger heel voorzichtig proberen te verwijderen. Gebruik nooit luchtdruk (compressor!) want dit kan de lampen of de reflector beschadigen. Vermijd de lampen aan te raken.

Verwijdering

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en要去en worden, om het milieu en de gezondheid Niet te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waar aan eenaarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 119.

Thank you
