Technische Merkmale	Elektrische Heizung, Leistung 1800W, einstellbares Thermostat, Überhitzungsschutz
Abmessungen	Kompakte Abmessungen für einfache Nutzung in verschiedenen Räumen
Gewicht	Leichtes Gewicht für einfachen Transport und Installation
Verwendung	Ideal zur Zusatzheizung in Wohnräumen, Büros, Garagen
Wartung	Regelmäßige Reinigung des Lüftungsgitters, Überprüfung der elektrischen Kabel
Sicherheit	Ausgestattet mit einem Sicherheitssystem gegen Überhitzung und automatischer Abschaltung
Allgemeine Informationen	Herstellergarantie, Stromverbrauch ist im Budget zu berücksichtigen

Häufig gestellte Fragen - Qtime Golden 1800S Eurom

Wie schaltet man die Heizung Eurom Qtime Golden 1800S ein?

Um die Heizung einzuschalten, stecken Sie sie in eine Steckdose und drehen Sie dann den Temperaturregler im Uhrzeigersinn.

Wie hoch ist die Leistung der Heizung Eurom Qtime Golden 1800S?

Die Heizung Eurom Qtime Golden 1800S hat eine Leistung von 1800 Watt.

Ist die Heizung mit einer Sicherheitsfunktion ausgestattet?

Ja, die Heizung ist mit einem Sicherheitssystem ausgestattet, das das Gerät bei Überhitzung ausschaltet.

Kann die Heizung im Freien verwendet werden?

Nein, die Heizung Eurom Qtime Golden 1800S ist nur für den Innenbereich bestimmt.

Wie reinigt man die Heizung?

Ziehen Sie den Stecker der Heizung vor der Reinigung heraus. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Wasser oder flüssige Reinigungsmittel.

Wie lange ist die geschätzte Lebensdauer des Heizelements?

Die Lebensdauer des Heizelements beträgt etwa 5000 Betriebsstunden.

Gibt es eine Garantie für das Produkt?

Ja, die Heizung Eurom Qtime Golden 1800S wird in der Regel mit einer 2-jährigen Garantie gegen Herstellungsfehler geliefert.

Wie stellt man die Temperatur an der Heizung ein?

Verwenden Sie den Temperaturregler, um die Wärme nach Ihren Wünschen anzupassen. Drehen Sie nach rechts, um die Temperatur zu erhöhen, und nach links, um sie zu verringern.

Verbraucht die Heizung viel Energie?

Der Energieverbrauch hängt von der Nutzungsdauer ab. Bei voller Leistung verbraucht sie 1800 Watt, was Ihre Stromrechnung bei längerer Nutzung erhöhen kann.

Verströmt die Heizung beim ersten Gebrauch besondere Gerüche?

Es ist normal, dass die Heizung beim ersten Gebrauch einen leichten Geruch aufgrund von verbranntem Staub abgibt. Dieser Geruch sollte nach einigen Minuten Gebrauch verschwinden.

BEDIENUNGSANLEITUNG Qtime Golden 1800S Eurom

Gebrauchsanleitung (DE) (page 28)

Herzlichen Dank, dass Sie sich für eine Eurom Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit Funktioniert.

Um ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie theses Handbuch vor der Nutzung aufmerksam und komplettlesen und auch verstehen. Achten Sie damit bereits auf die Sicherheitsvorschriften, die zu Ihr fremm personlichen Schutz und zum Schutz ihrer Umgebung genannt werden.

Außer dem empfehlen wir Ihnen, dieser Handleitung aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu konnen. Bewahren Sie auch die Verpackung. Sie ist der Beste Schutz für ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollen den Sie das Gerät irgendwann weitergeben legen Sie die Handleitung und die Verpackung bei.

Wir wünschen Ihnen viel Vergnugen mit ihrer Q-Time Golden!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

These Gebrauchsanleitung wurde mit großmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Symbolaussage

Ihr Gerät nicht abdecken!

Achtung: heiße Oberfläche!

Produktbeschreibung

Ihr Eurom Q-time Golden 1800(S) Infrarotstrahler heizt in erster Instanz nicht die Luft in der Umgebung, sondern alle Gegenstände, die sich in Reichweite befinden.

Dadurch Funktioniert Ihr Infrarotstrahler sehr effektiv und eignet sich

außerordentlich zur Anwendung im Freien.

Der Eurom Q-time Golden 1800(S) hat einige bedeutende Vorteile:

• Den hohen Grad der Wasserdichte (komplett staub- und spritzwasserdicht, IP65)
• Die spezielle 'Golden Tube' Lampe: Eine erstklassige Lampe mit einer Lebenserwartung von 8000 Brennstunden. Daher ist ein Austausch unter normalen Bedingungen nicht notwendig.

Benutzen Sie den Infrarotstrahler ausschließlich für den Zweck, für den er entwickelt wurde: Das Heizen (der Gegenstände) eines Raums oder einer Terrasse.

Hängen Sie also z.B. keine Textilien zum Trocknen über den Strahler, sondern halten Sie die Mindestabstände zum Gerät ein.

Technisch Daten

	Q-time Golden 1800	Q-time Golden 1800S
Kapazität	1800 W	900 - 1800 W
Anschlußspannung	220-240V~50/60Hz	220-240V~50/60Hz
Schutzklasse	IP65	IP65
Lampe	Golden halogen	Golden halogen
Bereich	Max 16 m²	Max 16 m²
Modell	Hangend am Wand	Stehend auf Standard
Drehbar	±30°↑	360°← ±30°↑
Gehäuse	Metall	Metall
Abmessungen	54 x 14 x 15 cm	54 x 14 x 200 cm
Gewicht	2,3 kg	9,0 kg

Warningen für elektrische Terrassenheizstrahler

Sicherheitshinweise allgemein

1. Verwenden Sie den Terrassenheizstrahler nur für den Zweck, für den er konstruiert wurde: das Beheizen einer Terrasse, eines Gartens oder anderer tatsächcher Außenbereiche. Erarf nicht zum Beheizen von Innenräumen, nicht-häuslichen Außenbereichen oder zum Trocknen von Textilien oder anderen Materialien verwendet werden.

2. Lesen Sie vor der Verwendung (und evtl. Installation) diesen Geräts aufmerksam die gesamte Bedienungsanleitung durch. Bewahren Sie die Anleitung zum späteren Nachschlagen und evtl. Weitergeben auf.

3. Kontrollieren Sie ein neues Gerät (inkl. Kabel und Stecker) vor der Verwendung auf sichbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Gebrauch, sondern tauschen Sie es in Ihr Geschäft um.

4. Bei fehlerhafter Verwendung/Installation besteht die Gefahr von elektrischen Schlägen und/oder Feuer.

Warning vor Positionierung und Installation

1. Verwenden Sie den Terrassenheizstrahler nur im Freien oder in einem großen freien Raum. Halten Sie alle brennbaren Gegenstände wie Zeltplanen, Sonnenschirme, Zweige, (Garten-)Möbel, Vorhänge, Papier u. dgl. von dem Gerät fern (mindestens 1 Meter, auch wenn sie durch den Wind aufwehen!). Sorgen Sie immer für gute Belüftung!
2. Berücksichtigten Sie bei der Installation die folgenden Mindestabstände:

Mindestabstand zur Decke/Überdachung: 30 cm

Minimaler Freiraum Vorderseite: 100 cm

Mindestabstand zu den Seitenwänden: 50 cm

Mindestabstand zum Boden: 180 cm

1. Die Decke und die Wand, an der das Gerät montiert wird, müssen aus unbrennbarem oder schwer entzündlichem Material sein. Sie müssen auf jeder Fall Temperaturen von mindestens 150^ standhalten, ohne zu versengen, zu schmelzen, sich zu verformen oder Feuer zu fangen. Überprüfen Sie regelmäßig, dass sich Wand und Decke nicht überhitzen - dies kann gefährlich sein!
2. Manche Teile des Geräts werden extrem heiß, oder die Schutzgitter bieten ungenügenden Schutz. Aus Sicherheitsgründen muss der unterste Punkt des Geräts stets mindestens 180 cm Abstand zum Boden haben.
3. Die Luft um das Gerät muss ungehindert zirkulieren konnen. Stellen Sie das Gerät dazu nicht zu nahe an große Gegenstände. Die Mindestabstände großer Gegenstände zu Oberseite, Vorderseite, Seitenkanten und Unterkante des Geräts entsprechen den hierüber genannten Mindestabständen zu Decke, Vorderkante Seitenwände und Boden.

4. Der Terrassenheizstrahler ist ausschließlich für den Gebrauch im tatsächlichen Bereich gedacht. Erarf daher nicht auf Baustellen, in Gewächshäusern, Scheunen oder Stallungen u.dgl. verwendet werden, auch nicht, wenn diese großtenteils offen sind. An diesen Orten befindet sich in der Regel zu viel entzündbarer Staub.

5. Verwenden Sie den Terrassenheizstrahler nicht als Saunaheizer, nicht als Raumhezung und nicht zur Aufzucht von Tieren oder an einem Ort, wo sich Tiere aufhalten.

6. Wenn Sie das Gerät im Freien verwenden, muss es an eine dafür geeignete, wasserdichte, geerdete Steckdose angeschlossen werden. Alle Elektroanschlüsse müssen unter allen Umständen trocken bleiben. Handler, Importeur und Hersteller haften nicht für unsachgemäß Anschlüsse!
7. Verwenden Sie das Gerät nicht, bevors vollständig laut dieser Bedienungsanleitung installiert ist. Verwenden Sie das Gerät nie hinlegend, lehnend o.dgl. Stecken Sie den Stecker erst dann in die Steckdose, wenn das Gerät an seinem definitiven Standort und korrekt installiert ist.
8. Montieren Sie das Gerät nicht über oder in einem Abstand von einem Meter von einem Wasserhahn oder einer anderen Wasserquelle. Installieren Sie das Gerät nicht in einer feuchten Umgebung wie Badezimmer, Waschraum oder ähnliches im Haus. Obwohl das Gerät spritzwasserfest ist, müssen Sie im Umgang mit Wasser vorsichtig sein. Verhindern Sie, dass das Gerät ins Wasser fallen kann und setzen Sie es keinen starken oder harten Wasserstrahlen aus. Bedienen oder berühren Sie es nicht mit feuchten Handen. Installieren Sie das Gerät so, dass es nicht aus einem (Schwimm-)Bad oder einer Dusche hereaus berührt oder bedient werden kann.
9. Benutzen Sie das Gerät nur, wenn es solide befestigt ist. Achten Sie daraufuf, dass Sie immer das richtige Befestigungsmaterial verwenden, das für ihren Untergrund geeignet ist. Fragen Sie bei Bedarf einen Fachmann.
10. Wenn these Gerät direkt an Ihrem Stromnetz angeschlossen wird, muss es von einem Elektriker unter Einhaltung der einschlädigen Vorschriften und Gesetze installiert werden.
11. Stellen Sie das Gerät immer auf einen festen, flachen, horizontalen Untergrund. Der Fuß muss auf seiner ganzen Flüche auf dem Boden aufliegen.
12. Stellen Sie das Gerät nicht in der Nähe, unter oder gerichtet auf eine Steckdose oder in der Nähe von offenem Feuer oder Wärmequellen auf.
13. Verwenden Sie das Gerät nicht in der Nähe von oder gerichtet auf (Garten-)Möbel, Sonnenschirme, Zeltplanen, Åste, Flaggen, Papier,

Kleidung oder andere brennbare Sachen. Halten Sie diese mindestens einen Meter von dem Gerät entfernt!

1. Im Inneren des Geräts sind freiheit und/oder glühende und funkende Teile. Verwenden Sie das Gerät daher nicht in einer Umgebung, wo Brennstoffe, Farben, entzündliche Flüssigkeiten oder Gase u. dgl. gelagert werden. Verwenden Sie das Gerät nicht in einer feuergeführlichen Umgebung wie in der Höhe von Gastanks, Gasleitungen oder Spraydosen. Dies ergibt Explosions- und Brandgefahr!
2. Berücksichtigten Sie bei der Standortauswahl die Unerreichbarkeit für Kinder.

Warnings bei der Verwendung

1. Verwenden Sie an dem Gerät keine Hinzufugungen/Zubehörteile, die nicht vom Hersteller empfohlen oder gefelert wurden.

2. Verwenden Sie das Gerät ausschließlich für den Zweck, für den es konstruiert wurde, und nur auf die in dieser Anleitung beschriebene Weise.

3. Einige Teile these Geräts werden sehr heißt und konnen Brandwunden verursachen. Besondere Aufmerksamkeit ist nötig, wenn sich Kinder, gefährdete Personen oder Haustiere in der Nähe des Geräts aufhalten. Lassen Sie sie nie unbeaufsichtigt mit einem arbeitenden Gerät zurück.

4. Achten Sie darauf, dass der Strahler immer nach unter gerichtet ist, nie an die Decke! Damit soll einer Überhitzung der Decke vorgebeugt werden.

5. Bedecken oder blockieren Sie das Gerät nie: Dadurch überhitz es sich und kommt es zu Brandgefahr. Hängen oder legen Sie keine Gegenstände wie Kleidungsstücke, Decken, Kissen, Papier u. dgl. über oder auf das Gerät. Der Mindestabstand von 1 Meter zwischen Gerät und brennbaren Materialien ist immer einzuhalten.

Lüftungsöffnungen)dürfen auf keinerlei Weise blockiert werden,um Brandgefahr zu verhindern.Verwenden Sie das Gerät also auch nie, um Kleidung zu trocknen, und legen Sie nichts daraufuf. Lehnen Sienichts an das Gerät!

1. Warning! Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt. Das Gerätarf nicht mittels Zeitschaltuhr, Timer oder irgendener anderen Vorrichtung automatisch eingeschaltet werden. Vor der Verwendung muss immer auf sichere Betriebsbedingungen kontrolliert werden! Verwenden Sie das Gerät

auch nicht mit einem externen Spannungsregler wie einem Dimmer oder dgl. - dies birgt Gefahren!

1. Die auf dem Gerät genannte Anschlußspannung und Frequenz müssen mit den Daten der zu verwendenden Steckdose übereinstimmen. Die zu verwendende Steckdose muss mit einem FI-Schutzschalter mit 30 mA geschichert sein. Die zu verwendende Steckdose muss immer gut erreichbar sein, um im Notfall schnell den Stecker herausziehen zu konnen.
2. Schlieben Sie an dieselbe Steckdose oder denselben Stromkreis, woran das Gerät angeschlossen ist, keine andere Apparatur an, um Überlast und den Ausfall von Sicherungen zu vermeiden.
3. Rollen Sie das Stromkabel des Geräts vollständig ab, bevor Sie den Stecker in die Steckdose stecken, und sorgen Sie damit, dass das Stromkabel nirgendwo mit den bereits Teilen des Geräts in Berührung kommt oder anderweitig heißt werden kann. Führten Sie das Stromkabel nicht unter einem Teppich hindurch, bedecken Sie es nicht mit Matten, Läufern u. dgl. und halten Sie es von der Laufroute fern. Sorgen Sie damit, dass niemand darauf auf treten kann und dass keine (Garten-)Möbel darauf abgestellt werden. Führten Sie das Stromkabel nicht um scharfe Kanten herum und rollen Sie es nach der Verwendung nicht zu straff auf. Verhindern Sie, dass das Stromkabel mit Öl, Lösungsmitteln und scharfen Gegenständen in Berührung kommt. Prüfen Sie das Stromkabel und den Stecker regelmäß auf Beschädigungen. Verdrehen oder knicken Sie das Stromkabel nicht und wickeln Sie es nicht um das Gerät - dies kann die Isolation beschädigen!
4. Von der Verwendung eines Verlängerungskabels wird abgeraten, daß dies Überhitzung und Brand verursichen kann. Ist die Verwendung eines Verlängerungskabels nicht zu vermeiden, dann muss ein unbeschädigtes, geprüftes Verlängerungskabel mit Erdung und einem Mindestdurchmesser von 3 × 2,5 ~mm^2 und einer zulässigen Leistung von mindestens 2300 W verwendet werden. Rollen Sie das Verlängerungskabel immer ganz ab, um Überhitzung zu vermeiden!
5. Schließen Sie das Gerät nur an eine feste Steckdose an. Verwenden Sie keine Verteilerdose u. dgl.

6. Während der Verwendung kann der Stecker lauwarm sein, das ist normal. Ist er richtig warm, dann ist die Steckdose möglicherweise nicht in Ordnung. Wenden Sie sich in thisem Fall an einen Elektriker.

7. Schalten Sie das Gerät immer erst mit dem Hauptschalter aus, bevor Sie den Stecker aus der Steckdoseziehen. Nie das Gerät durch Ziehen des Steckers ausschalten!

8. Ziehen Sie nicht am Stromkabel, sondern am Stecker, wenn Sie den Stecker aus der Steckdoseziehen oder das Gerät umsetzen.
9. Verhindern Sie, dass Fremdkörper durch die Strahlungs-/Lüftungsöffnungen in das Gerä t eindringen konnen. Dies kann einen elektrischen Schlag, Feuer und Beschädigungen verursichen.
10. Stecken Sie nie Finger in die Öffnungen des Geräts.
11. Lassen Sie ein arbeitendes Gerät niemals ohne Aufsicht darüber, sondern schalten Sie es erst aus undziehen Sie dann den Stecker aus der Steckdose.
12. Ziehen Sie immer den Stecker, wenn Sie das Gerät nicht verwenden. Ziehen Sie immer am Stecker, nie am Kabel!
13. Gehäuse und Gerätevorderseite werden während der Verwendung außerordentlich heißt. Berühren Sie diese Teile nicht während oder kurz nach der Verwendung: Es besteht die Gefahr von Brandwunden! Achten Sie daraufuf, dass z. B. der Wind oder ein anderer Faktor der Umgebung keine brennbaren Materialien in die Nähe des Geräts bringt. Denken Sie damit an Zweige, Sonnenschirme, Zeltplanen, Flaggen, Plastikfolien usw. Dies kann zu (Versengungs-)Schaden und Feuer führen. Bedecken oder blockieren Sie das Gerät nie.
14. Warning! Dieses Gerät hat keine Vorkehrung zur Regelung der Raumtemperatur. Verwenden Sie these Gerät nicht in einzelnen Räumen, wenn diese von Personen genutzt werden, die diese nicht selbständig verlassen können, es sei dess, es ist immer eine Aufsichtsperson zugegen.
15. Bedieren Sie das Gerät nie mit feuchten Händen.
16. Warning! Einige Teile these Geräts werden sehr heißt und können Brandwunden verursachen. Besondere Aufmerksamkeit ist vonnöten, wenn sich Kinder, gefährdete Personen oder Haustiere in der Nähe des Geräts aufhalten. Lassen Sie sie nie unbeaufsichtigt mit einem arbeitenden Gerät zurück.

Wer das Gerät verwenden damit

1. Kinder unter drei Jahren mussen von dem Gerät ferngehalten werden, außer wenn sie ständig beaufsichtigt werden.
2. Kinder zwischen drei und acht Jahren dürfen das Gerät lediglich ein-oder ausschalten, wenn es an seinem normalen Arbeitssort aufgestellt oder installiert ist und wenn die Kinder beaufsichtigt

werden oder Anweisungen über die sichere Verwendung des Geräts erhalten und verstehen haben, welche Gefahren damit einhergehen. Kinder zwischen drei und acht Jahren dürfen nicht den Stecker in die Steckdose stecken, nicht das Gerät regeln oder reinigen und es nicht warten.

1. Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschrankten physischen, Sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrungen oder Kenntnissen verwendet werden, wenn jeder sie beaufsichtigt oder wenn sie Anweisungen über die sichere Verwendung des Geräts erhalten und verstehen haben, welche Gefahren damit einhergehen.
2. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.
3. Kinder dürfen mit dem Gerät nichtspielern.

\section*{Warningungen Wartung}

1. Nehmen Sie nie Änderungen an Gerät, Stromkabel oder Stecker vor.
2. Halten Sie das Gerät sauber. Staub, Schmutz und/oder Ablagerungen in Ihrem Gerät sind ein früiger Grund für Überhitzung. Beseitigen Sie solche Verunreinigungen regelmäßig.
3. Tauchen Sie das Gerät nie ins Wasser, um es zu reinigen.

4. Schalten Sie das Gerät aus,ziehen Sie den Stecker aus der Steckdose und halten Sie das Gerät abkühlen,bevor Sie das Gerät:

5. reinigen

6. warten

7. berühren oder umsetzen.

8. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen an Gerät, Stromkabel oder Stecker konstatieren oder wenn das Gerät nicht ordentlich Funktioniert, ungebrächliche Gerausche macht, herunterfällt ist oder eine andere Störung aufweist oder wenn Sie etwas riechen oder Rauch sehen. Ziehen Sie sofort den Stecker aus der Steckdose. Bringen Sie das ganze Gerät zwecks Kontrolle und evtl. Reparatur ins Geschäft darüber oder geben Sie es einem anerkannten Elektriker. Verlangen Sie immer Originalteile.

9. Das Gerätarf nur von einem dazu befugten und qualifizierten Fachmann geöffnet und/oder repariert werden. Reparieren Sie das Gerät nicht selbst, das kann gefährlich sein! Von Unbefugten ausgeführte Reparaturen oder Änderungen am Gerät zerstören die Staub- und Wasserdichtigkeit des Geräts und führen zum Verfall der Garantie und Haftung des Herstellers.

10. Ein beschädigtes Stromkabel ist, um Gefahren vorzubeugen, vom Hersteller, seinem Störungs Dienst oder einem Elektriker auszubauschen.

Abweichungen von den Anweisungen unter 5, 6, 7 können Schäden, Feuer und Verletzungen verursachen. Dies führt zum Verfall der Garantie. Weder der Lieferant noch der Importeur oder Hersteller übernehmen die Haftung für die Folgen!

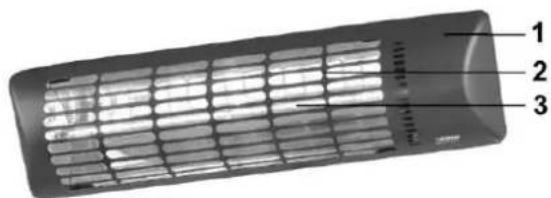

Beschreibung

Golden 1800 & 1800S

1. Gehause des Strahlers
2. Rost
3. Lampe

Golden 1800

1. Aufgangbügel
2. Wandstütze
3. Elektrokasten
4. Elektrokabel mit Stecker

Golden 1800S

1. Zugband und Anzeige der Stände
2. Elektrokabel mit Stecker
3. Schraube
4. Kleiner Bügel (zum Aufhängen des Terrassenstrahlers)
5. Wandstütze

6. Aufhängeschraube

7. Fuß

8. Ständer, unterer Teil
9. Stander, mittlerer Teil
10. Ständer, oberer Teil
11. Ständer, verstellbarer Teil
12. Schutzkappe
13. Kabelführung
14. Schwarze Feststellschraube
15. Befestigungsschrauben Standfuß

Installation des Strahlers

Entfernen Sie für die Installation samtliche Verpackungsmaterial (einschließlich der stoßdämpfenden Material rund um die Gluhbirne) und kontrollieren Sie das Gerät, das Elektrokabel und den Stecker auf Anzeichen von Beschädigung.

Wahlen Sie sorgfältig den richtigen Patz für die Installation Ihres Infrarotstrahlers.

Prüfen Sie vor der Montage, ob die Sicherheitsabstände zwischen dem ausgewählten Befestigungsort und der Umgebung eingehalten werden.

Mindestabstand niedrigster Punkt des Strahlers - Boden: 1,8 Meter

Mindestabstand Strahler - bestrahltes Objekt: 1 Meter

Mindestabstand Oberseite des Strahlers - nicht brennbare Decke: 0,3 Meter

Mindestabstand Oberseite des Strahlers - Zeltplane, Sonnenschirm u. dgl.:

0,3 Meter

Mindestabstand Section des Strahlers - zu Wänden, Hindernissen, Objekten: 0,5

Meter

Wenn Sie das Gerät im Freien montieren, ist darauf zu achten, dass es nicht direkt gegen den Wind hangt.

Wandmontage

• Das Gehäuse des Strahlers (1) muss sich mindestens 30 cm von der Decke, 50 cm von Seitenwänden und 1,80 m über dem Boden befinden.
• Der Terrassenstrahler muss an einer stabilen Wand aus Stein oder Zement befestigt werden. Befestigung an Wänden aus Holz oder sonstigen brennbaren Materialien ist verboten! Befestigen Sieihn unter Verwendung des mitgelieferten Wandstütze. Verwenden Sie keine anderen Stützen oder Befestigungen!

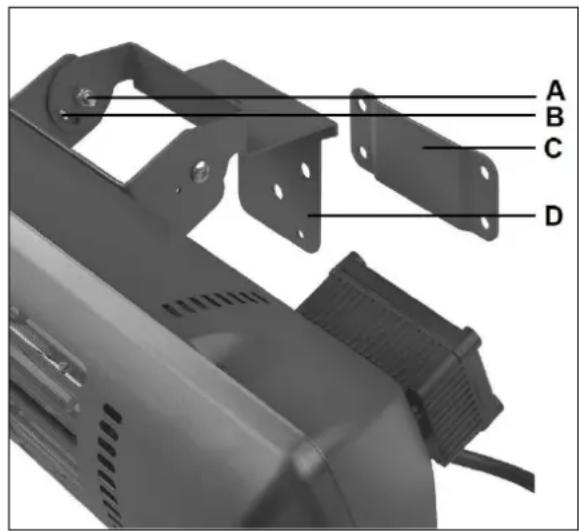

Wandmontage Golden 1800

• Befestigen Sie den Aufhänggebügel (D) mit den 2 Schrauben und Mattern (A) fest am Terrassenstrahler, wie auf der Abbildung gezeigt.
• Bohren Sie im korrekten Abstand vier Löscher für die Stecker und befestigen Sie die Wandstütze (C) mithilfe der Schrauben an der Wand. Die Wandstütze muss vollkommen waagerecht sein.
• Haken Sie den Strahler in die Wandstütze und kontrollieren Sie, ob alles festsitzt und vollkommen horizontal hangt.
• Sichern Sie den Strahler, indem Sie die mitgelieferte Schraube durch das unterste Loch des Bügels an der Wand festziehen.
• Legen Sie die Strahlrichtung fest. Ihr Terrassenstrahler kann in 4 Positionen eingestellt werden: von gerade nach vorne bist ± 30^ nach unten gerichtet. Fixieren Sie das Gerät mit den 2 kleinen Schrauben in der gewünschten Position (B).

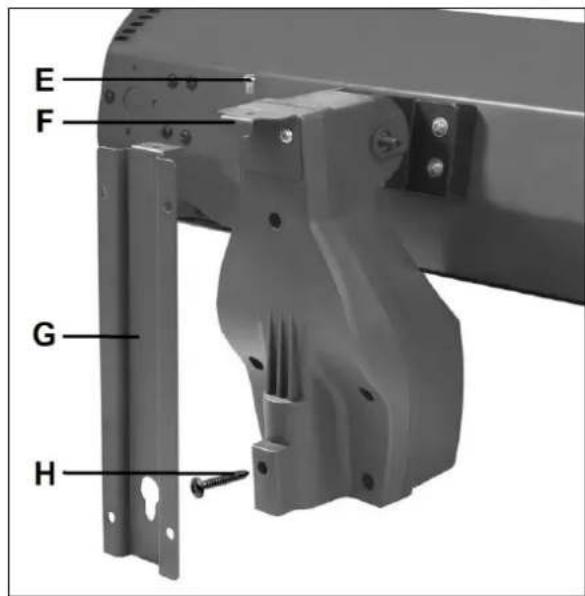

Wandmontage Golden 1800S

• Bohren Sie im korrekten Abstand vier Löscher für die Stecker und befestigen Sie die Wandstütze (G) mithilfe der Schrauben an der Wand. Der gebogene Teil der Platte muss sich oben-, und das, Schlüsselloch' muss sich unter an der Stütze befinden. Die Wandstütze muss vollkommen vertikal sein.
• Befestigen Sie den Bügel (F) mit den beiden kleinen Schrauben an den Terrassenstrahler, wie gezeigt.
• Schrauben Sie die Aufhängeschraube (H) in das entsprechende Schraubloch auf der Rückseite des

Terrassenheizstrahlers bis sie maximal 5mm hersausragt (siehe Abb.).

• Hängen Sie den Strahler an die Wandstütze. Der keine Bügel an der Rückseite des Strahlergehauses muss in den gebogenen Teil der Wandstütze fallen; Aufhängeschraube (H) muss in den runden Teil des, Schlüssellochs' der Wandstütze platziert und nach unten

gedrückt werden bis der Terrassenstrahler fest hangt. Sichern Sie das Ganze mit einem Bolzen (E) durch die beiden Bügel (siehe Abb.).

• Kontrollieren Sie, ob der Terrassenstrahler fest und vollig waagerecht an seinem Platz hangt, bevor Sieihn in Betriebnehmen.

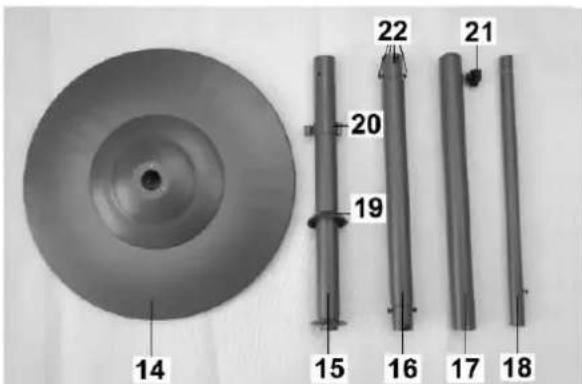

Montage des Stäanders (Golden 1800S)

• Setzen Sie den unteren Teil des Ständer (15, mit der Befestigungspatte) auf

den Fuß (14), so dass die Schraubenlocher übereinander sind. Drehen Sie den Fuß um und schrauben Sie den unteren Teil des Standrohrs von der Unterseite des Standfußes aus mit der Auflageplatte und der Sicherungsmutter fest (siehe Abb.). Stellen Sie den Fuß wieder auf. Setzen Sie die Schutzkappe über die Schraubverbindung.

• Schieben Sie den verstellbaren, schmäleren Teil des Standrohrs (18) von unter her ganz durch das oberste Standrohrstück (17) bis eriben wieder hersauskommen (Verbreiterung unter). Fixieren Sie den verstillbaren Teil mit der schwarzen Feststellschraube (21), die sich oben im obersten Standrohrstück befindet.

• Setzen Sie das mittlere Rohrstück (16) auf das untere Rohrstück (15), Schraublocher müssen überinander liegen. Mit vier Befestigungsschrauben befestigen.

Genauso setzen Sie auch das obere Stück des Standrohrs (17, mit dem verstelltbaren Teil) auf das mittlere Rohrstück.

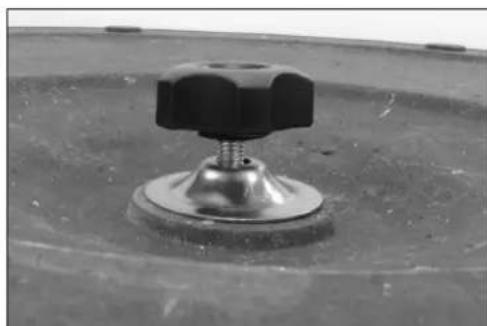

• Schrauben Sie die zusätzliche schwarze Schraube (mitgeliefert) in den verstellbaren Teil des Ständers, so dass sich dieser nicht mehr in den oberen Teil verschieben kann (um den verstellbaren Teil zu befestigen).

• Losen Sie die Feststellchraube (21) fast zur Gänze. Setzen Sie den Strahlerkopf auf den oberen Teil des verstellbaren Standrohrstücks und darüber so, dass die Feststellchraube genau in die Auskehrung des Standrohrs fällt. Ziehen Sie nun die Feststellchraube fest an. Das Stromkabel kann im Kabelhalter des Ständer's befestigt werden.

• Prüfen Sie, ob alle Anschlüsse richtig fest sind und ob der Terrassenstrahler als ganzer fest an seinem Platz stehen, bevor Sieihn in Gebrauchnehmen. Der Terrassenstrahler muss fest und stabil auf einem ebenen, vollig horizontalen Untergrund stehen. Der Strahlerkopf ist bis zu 30^ neigbar. Stellen Sie den gewünschten Strahlungswinkel ein.

Standrohr Golden 1800S

Im Lieferumfang des Golden 1800S-Gerätes ist ein multifunktionales Standrohr

enthalten. Oben, im schmalen Standrohrstück befindet sich ein Gewinde; eine passende Schraube mit schwarzer Abdeckung ist ebenfalls im Lieferumfang enthalten. Sie konnen beispielsweise auch eine Lampe auf dem Standrohr befestigen (siehe Abb.).

Betrieb des Terrassenstrahlers

Golden 1800

• Prufen Sie, ob alle Sicherheitsvorschriften erfüllt sind.
• Stecken Sie den Stecker in die Steckdose (220-240V~50/60Hz). Das Gerät startet. Wenn Sie den Stecker aus der Steckdoseziehen, stoppt das Gerät.

Golden 1800S

Bei der S-Ausführung ist der Strahlerkopf auch hohenverstellbar. Sie losen die schwarze Feststellschraube (21) auf dem oberen Standrohrstück und schiben das verstellbare Rohrstück etwas weiter hinein oderziehen es ein weniger hereaus. Dann drehen Sie die Schraube wieder kräftig fest. Der Strahlerkopf muss sich immer mindestens 180 cm über dem Boden befinden.

Prufen Sie, ob alle Sicherheitsvorschriften erfüllt sind.

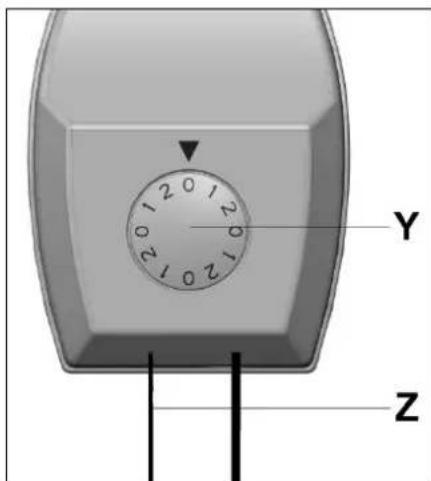

- Stellen Sie sicher, dass der Positionsschalter (Y) auf 0 steht.

• Stecken Sie den Stecker in die Steckdose (220-240V~50/60Hz).
• Wenn Sie jetzt 1 Mal am Zugband (Z)ziehen, schaltet das Gerät auf Stand 1 und startet mit halber Leistung (900 W). Wenn Sie nochmalziehen, schaltet das Gerät auf Stand 2 (volle Leistung, 1800 Watt). Ziehen Sie nochmal, schaltet das Gerät sich aus.
• Drücken Sie einen der beiden Bedienschalter in die Position I, um den Terrassenheizstrahler bei halber Leistung (1000 W) in Betrieb zu setzen. Drücken Sie auch den anderen, also beide Schalter, dann schalten Sie die zweite Lampe ein und das Gerät arbeitet bei voller Leistung (2000 W). Bringen Sie die Schalter wieder zurück in die Position O, um die Lampen wieder auszuschalten.
• Entfernen Sie immer den Stecker aus der Steckdose, wenn der Terrassenstrahler nicht benutzt wird.

Der Terrassenstrahler hat kein Thermostat und gibt Wärme ab bis er ausgeschaltet wird. Beaufsichtigen Sie den Terrassenstrahler immer, wenn eingeschaltet ist.

Umfallschutz

Die Golden 1800S Terrassenhezung ist mit einem Umfallschutz versehen. Sollte dieseriotz Ihrer Vorsichtsmaßnahmendooch einmal fallen, schaltet sie sich automatisch aus.

Entfernen Sie in diesen Fall sofort den Stecker aus der Steckdose.

Kontrollieren Sie den Terrassenstrahler sorgfältig auf Beschädigungen. Stellen Sie ihn wieder in aufrechte Position. Nehmen Sie ein beschädigtes Gerät niemals in Betrieb, sondern{lassen Sie es bei Ihrem Handler oder einer anerkannten Servicestelle kontrollieren und/oder reparieren.

Wenn keine Beschädigungen festgestellt werden, schalten Sie den

Terrassenheizstrahler aus, stecken den Stecker wieder in die Steckdose undnehmen das Gerät wieder in Betrieb. Beobachten Sie in der ersten Viertelstunde den Terrassenheizstrahler genauestens, ob nicht noch ein Fehler auftritt. Sollte das Gerät Mängel aufweisen, muss es sofort ausgeschaltet und zwecks Reparatur zu Ihrem Handler/Kundendienst gebracht werden.

Reinigung

Schalten Sie den Terrassenstrahler immer aus, setzen Sie den Terrassenstrahler abkühlen und entfernen Sie den Stecker aus der Steckdose, bevor Sie den Terrassenstrahler reinigen. Reinigen Sie den Terrassenstrahler mit einem feuchten Tuch und falls erforderlich mit ein bisschen Reinigungsmittel. Verwenden Sie niemals beäßende oder scheuernde Reinigungsmittel.

Nach einer Nutzungsphase konnen sich Staub und Schmutz hinter dem Rost sammeln (2). Diese konnen Sie mit einer feinen, weichen Bürste und mit dem Staubsauger ganz vorsichtig zu entfern den versuchen.

Verwenden Sie niemals Luftdruck (Kompressor!), da dies die Lampen oder den Reflektor beschädigen kann. Vermeiden Sie jeder Berührung der Lampen.

Entfernung

Innerhalb der EU weist diesen Symbol darauf auf hin, dass diesen Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden damit. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte davon zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dazu sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE-Konformitätserklärung

SeheSeite119.

Merci
