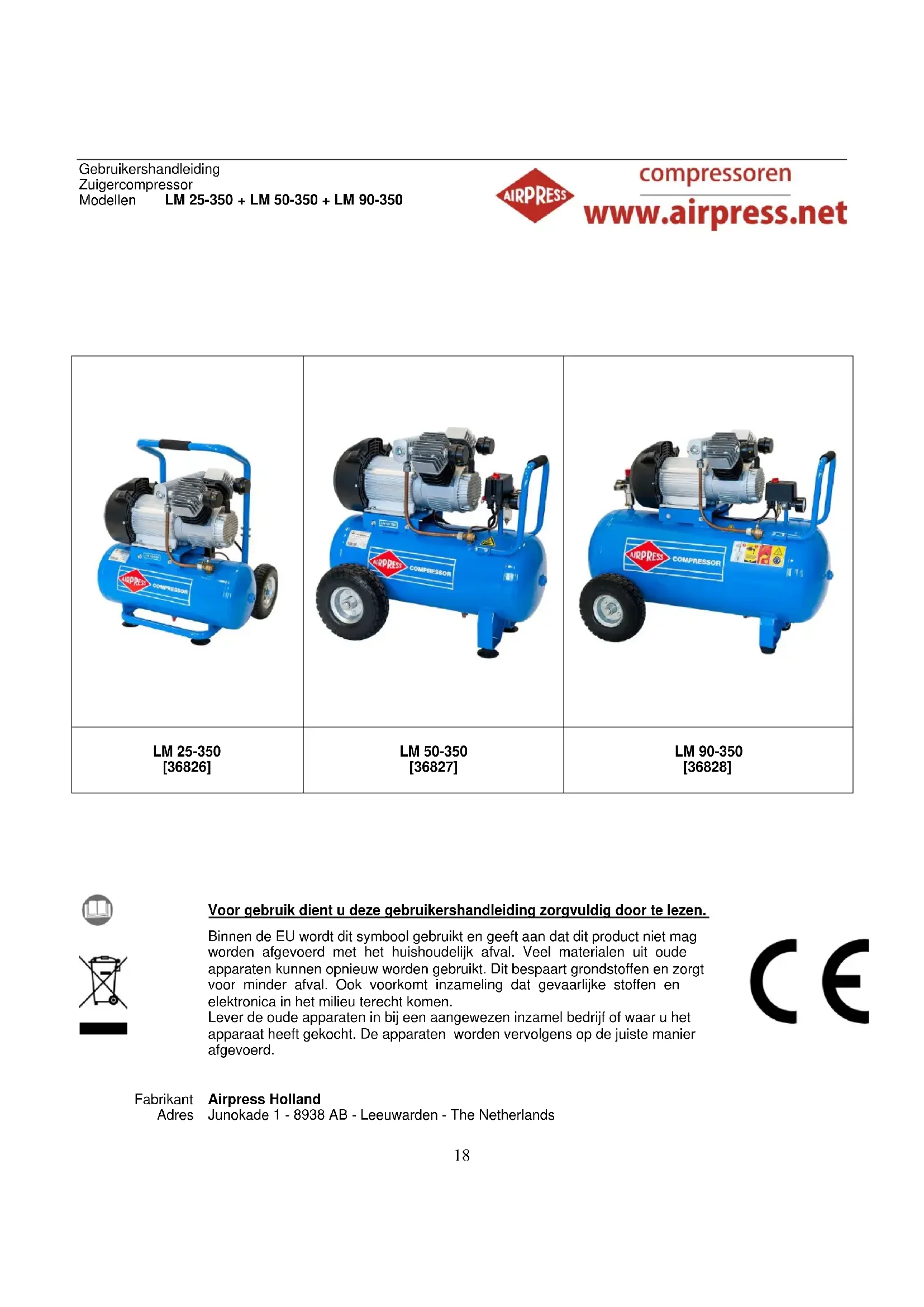

GEBRUIKSAANWIJZING LM 90350 Airpress

Voor gebruik dient u deze gebruikershandleiding zorgvuldig door te lezen.

Binnen de EU wordt dit symbool gebruikt en geeft aan dat dit product niet mag worden afgevoerd met het huishoudelijk afval. Veel materialen uit oude apparaten kunnen opnieuw worden gebruikt. Dit bespaart grondstoffen en zorgt voor minder afval. Ook voorkomt inzameling dat gevaarlijke stoffen en elektronica in het milieu terecht komen. Lever de oude apparaten in bij een aangewezen inzamel bedrijf of waar u het apparaat heeft gekocht. De apparaten worden vervolgens op de juiste manier afgevoerd.

Geluidsniveau LpA : 73.4dB(A); KpA: 3dB(A) Geluidsniveau LwA: 97dB(A); KwA: 3dB(A) Voorgeschreven gebruik Zuigercompressoren welke in deze handleiding staan beschreven zijn uitsluitend voor het gebruik van maximaal 10 bar. Deze compressoren kunnen worden gebruikt voor verschillende doeleinden zoals: het bijvullen van autobanden of pneumatisch gereedschap zoals tackers, nietmachines etc. Omgevingstemperatuur : +5°C -- +40°C Luchtvochtigheid : < 50 % Hoogte : < 1000 m Niet geschikt De compressoren zijn niet ontworpen voor continu gebruik en mogen alleen worden gebruikt in droge ruimtes. Verwijder licht ontvlambare materialen uit de directe omgeving van de compressor. Wees voorzichtig bij het gebruik van perslucht; richt de luchtstroom nooit op mensen of dieren. Risico‘s Houd rekening met de veiligheidsvoorschriften welke worden aangeven in de gebruiksaanwijzing. Het kan voorkomen dat tijdens werkzaamheden waarbij u een veiligheidsbril draagt er toch nog vuildeeltjes of stof in uw oog of uw gezicht terecht kunnen komen. Blijf daarom altijd alert en houd omstanders op een veilige afstand van uw werkgebied. Als er schade aan de compressor en/of de persleiding is, neemt u dan contact op met uw dealer voor reparatie of ondersteuning. Als de compressor vreemde geluiden maakt zet hem dan onmiddellijk uit en neem contact op met uw dealer..20

Betekenis van gebruikte symbolen:

De handleiding dient zorgvuldig door gelezen te worden voor gebruik

Bij gebruik dient u gehoorbescherming te dragen

Gevaar voor hete temperaturen.

Gevaar voor elektrische schokken.

De machine kan uit zichzelf starten

De kraan moet gesloten blijven totdat de luchtslang aangesloten is.

Algemene veiligheidsvoorschriften Let op! Om schokken letsel en/of brand te voorkomen dient u deze veiligheidsvoorschriften in acht te nemen en te volgen. Lees deze voorschriften zorgvuldig door: Houd uw werkplek netjes Een rommelige werkplek kan leiden tot ongelukken. Houd rekening met omgevingsinvloeden De compressor mag niet blootgesteld worden aan regen. Gebruik de compressor niet in vochtige en/of natte ruimten. De compressor is niet geschikt voor gebruik in de buitenlucht. Zorg voor een goede verlichting op uw werkgebied. Gebruik de compressor niet waar brand- of explosiegevaar zich voor kan doen. Bescherm uzelf tegen elektrische schokken Vermijd lichaamscontact met geaarde delen (bijvoorbeeld buizen, radiatoren, elektrische gedeelten, koelelementen) Houdt andere personen op afstand Laat andere mensen, vooral kinderen, niet de compressor of de kabel aanraken. Houd ze uit de buurt van uw werkgebied. Berg de compressor goed op als u deze niet gebruikt De compressor moet worden opgeslagen in een droge, hoge of afgesloten ruimte, buiten het bereik van kinderen. Voorkom overbelasting van uw compressor De compressor zal veilig en handig werken als u zich houdt aan het vermogen bereik. Gebruik de juiste compressor voor de toepassing Gebruik geen laag vermogen machines voor te zwaar werk. Gebruik geen elektrische gereedschappen voor doeleinden waarvoor ze niet bedoeld zijn. Draag geschikte kleding, draag geen loszittende kleding of sieraden die verstrikt kunnen raken in de bewegende delen van de machine. Bij het gebruik van de machine wordt aangeraden om antislip schoeisel te dragen. Draag een haarnet als u lang haar heeft. Gebruik beschermingsmiddelen Draag een veiligheidsbril. Gebruik een mondkapje wanneer bij het te verrichten werk stofwolken kunnen ontstaan.21

Gebruik de elektriciteitskabel niet voor doeleinden waarvoor het niet gemaakt is Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Doe dit met de stekker. Vermijd een buitengewone lichaamshouding Zorg voor een goede houding zodat u altijd uw evenwicht houdt. Onderhoud uw compressor zorgvuldig Volg de instructies voor smering. Controleer regelmatig de stroomkabel van de compressor, en laat deze vervangen bij schade door een erkend expert. Controleer verlengkabels regelmatig en vervang ze als ze beschadigd zijn. Trek altijd de stekker uit het stopcontact indien: - u even weg moet - de machine niet wordt gebruikt - u onderhoudswerkzaamheden gaat uitvoeren - u hulpstukken gaat omwisselen - u de machine wilt verplaatsen Voorkom onjuist inschakelen Zorg ervoor dat de schakelaar is uitgeschakeld, wanneer de stekker wordt ingebracht. Wees alert Wanneer u de compressor gebruikt wees dan niet onvoorzichtig en blijf alert! Controleer het gereedschap op mogelijke beschadigingen Voor gebruik dient u te controleren of er geen beschadigingen aan de machine zijn. Controleer of de bewegende delen goed werken en niet klemmen en/of onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om de goede werking van het elektrisch gereedschap te waarborgen. Defecte delen en/of beschermkappen moeten door een erkend bedrijf gerepareerd en of vervangen worden. Wanneer de schakelaar defect is dient u deze door een erkend bedrijf te laten vervangen/repareren. Gebruik de compressor niet wanneer de schakelaar defect is. Let op! Bij het gebruik van andere toebehoren is er kans op letsel. Laat uw elektrisch gereedschap repareren door een monteur De compressor voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen alleen worden uitgevoerd door een monteur met originele onderdelen. De garantie en aansprakelijkheid vervalt als er geen originele reserveonderdelen gebruikt zijn. Geluid/lawaai Bij gebruik van de machine dient u gehoorbescherming te dragen. Raak de hete delen van de compressor nooit aan Om verbrandingen te vermijden moet u niet in aanraking komen met motoren, leidingen en andere delen van de machine welke heet kunnen worden. Bewaar deze handleiding voor toekomstig gebruik.22

Installatie instructies Controleer de machine bij binnenkomst op transportschade. Meld eventuele schade onmiddellijk aan de vervoerder waarmee de compressor werd geleverd. In de ruimte waar u de machine plaatst mogen zich de volgende delen niet bevinden: stof, zuren, dampen, explosieve of ontvlambare gassen.

• Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen.

• De compressor dient in een droge, goed geventileerde en zoveel mogelijk stofvrije ruimte te worden opgesteld.

• Plaats de machine nooit in een ruimte waar gespoten wordt.

• De omgevingstemperatuur van de compressor moet tussen + 5⁰C en + 40⁰C zijn.

• Goede ventilatie is nodig voor de afvoer van koellucht.

• Let erop dat de condenswateraftapkraan, de olievulplug en olie-aftapplug goed bereikbaar blijven.

• Aanbevolen wordt een ruimte van minimaal 30 centimeter rondom de machine vrij te laten voor ventilatie en onderhoudswerkzaamheden. In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur en vervuiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen.

Veiligheidsinstructies voor het werken met perslucht Pomp, motor en persleidingen kunnen heet worden. De door de pomp aangezogen gassen en dampen moeten niet met andere stoffen in aanraking komen om branden en explosies te voorkomen. Bij het los koppelen van de slangkoppeling moet u de slang goed vasthouden om ongelukken door de snel terug te vliegen slang te voorkomen. De gebruiker dient altijd te controleren of de machine juist werkt, of deze is goede staat is etc. Wanneer dit niet in orde is dient u noodzakelijk onderhoud werkzaamheden en reparatie werkzaamheden uit te laten voeren. Houd er rekening mee dat de ketel gecontroleerd kan worden door toezichthoudende autoriteiten. Als de ketel (tank) defect is mag de machine niet gebruikt worden, dit brengt de gebruikers en omstanders in gevaar. De ketel dient regelmatig gecontroleerd te worden op defecten. Wanneer u een defect ontdekt dient u direct contact op te nemen met uw dealer.

Ingebruikname Elektrische aansluiting: De compressor is voorzien van een 230 Volt elektromotor, welke met thermisch beveiligingselement uitgerust is. De stekker kunt u inpluggen op elk geaard stopcontact van 220-240 V/50Hz die beveiligd is tot 16A. Als de omgevingstemperatuur lager is dan 0⁰C kunt u de compressor niet gebruiken. Geadviseerd wordt om de stekker van de compressor rechtstreeks in het stopcontact te pluggen. Vermijd indien mogelijk verlengsnoeren! Indien het onmogelijk is om verlengsnoeren te mijden dient u snoeren van voldoende capaciteit te gebruiken en deze geheel af te rollen. Verlengsnoeren moeten minimaal de volgende afmetingen hebben 0 - 10 meter: 3 x 1,5 mm2 en 10 - 25 meter: 3 x 2,5 mm2. De spanning wordt te laag voor de compressor om op te starten als te lange en/of te dunne verlengsnoeren gebruikt worden. Hierdoor zal de motor steeds moeilijker starten. De garantie vervalt als de motor defect is geraakt door het gebruiken van te lange en/of te dunne verlengsnoeren. Geadviseerde minimum diameter voor verlengsnoeren: Lengte tot ca. 10 mtr. = 1,5mm

Reduceer + drukschakelaar De druk dient op 8 bar te worden ingesteld via het reduceerventiel.

De machines zijn mobiel en makkelijk verrijdbaar. De compressor dient minstens 30 cm bij muren vandaan te staan. Dit in verband met de koeling van de machine. Houdt de machine tijdens transport altijd rechtop, en wees voorzichtig met het transport/verplaatsen. In- en uitschakelen van de compressoren: De aan / uitschakelaar bevindt zich op de deksel van de drukschakelaar (zie afbeelding) de schakelpositie wordt aangeduid met "Off" en "On". Bij het plaatsen van de stekker, moet de schakelaar op "Off” en dan pas mag de machine aangezet worden. Bij het uitschakelen moet de schakelaar ook op “Off” gezet worden en pas daarna kunt u de stekker uit het stopcontact halen. De machine mag niet uitgeschakeld worden door de kabel zomaar uit het stopcontact te trekken.

Gebruik van perslucht apparatuur en gereedschappen Men moet altijd rekening houden met de luchtopbrengst van de persluchtapparatuur en gereedschappen. De capaciteit van de compressor moet voldoende zijn voor het gebruik van de persluchtapparatuur en gereedschappen . Voor meer informatie zie tabel hieronder: Type Ketel (l) Aanzuigcapaciteit (l/min) LM 25-350

Aan / uit - schakelaar

Drukschakelaar Manometer (druk in de ketel) Reduceerventiel Veiligheidsventiel Manometer (de ingestelde druk kan worden afgelezen)24

Onderhoud en verzorging Regelmatig schoonmaken en klein onderhoud uitvoeren Na het werken met de machine dient u de stekker uit het stopcontact te trekken. Water, olie en vuil mogen niet in de machine komen. Bij het reinigen en het uitvoeren van onderhoudswerkzaamheden moet het toestel uit staan en mag er geen druk op de ketel staan. Let op! Wacht totdat de compressor volledig afgekoeld is

Veiligheidsventiel Het veiligheidsventiel kunt u controleren door de rode knop aan te trekken. Het veiligheidsventiel moet worden gecontroleerd op overige zichtbare beschadigingen. Het veiligheidsventiel is ingesteld op de maximaal toelaatbare druk van de ketel. Het is niet toegestaan om het veiligheidsventiel te wijzigen of te verwijderen. Dagelijks controleren

Ketel Controleer alle zichtbare defecten. Een ketel mag niet gebruikt worden wanneer deze zichtbare defecten heeft. Waardoor de gebruiker of derden in gevaar kunnen komen. De ketel moet regelmatig op defecten gecontroleerd worden, bijvoorbeeld roest. Als u een defect ontdekt dient u de klantenservice te raadplegen. Wekelijks controleren Aftapkraan Hiermee tapt u het condenswater uit de ketel. Bevestigd aan de onderkant van de ketel (tank). Geadviseerd wordt om de aftapkraan te reinigen van stoffen en viezigheid. Dagelijks het condenswater aftappen en kraantje controleren. Aanzuigfilters Verstopping van de luchtfilters veroorzaakt verlies van het vermogen van de compressor. Het filter beschermt de machine tegen het binnendringen van vuil en stof. Het is noodzakelijk dat bij een stroomuitval of na 100 bedrijfsuren het aanzuigfilter gereinigd of vervangen wordt. Het filter kan uitgedraaid worden. Met blaaspistool het filter schoonblazen. Kleine stofaanslag kan ook worden gereinigd met een borstel. Indien het filter erg vuil is kunt u het filter onderdompelen in benzine gedurende drie minuten, reinig het hierna zorgvuldig en blaas het dan droog met uw blaaspistool.

Maandelijks controleren en schoonblazen. Het luchtfilter dient door vakmensen worden vervangen.25

Sla apparaten veilig op. Als het apparaat niet gebruikt wordt, dan dient deze te worden opgeslagen in een droge plaats, op een hoge of vergrendelde plaats, buiten het bereik van kinderen.

• Drukschakelaar instelling De drukschakelaar is vanaf de fabriek standaard ingesteld. Inschakeldruk is ongeveer 8 bar en uitschakeldruk is 10 bar. Mogelijke oorzaken welke leiden tot overbelasting: Te hoge netspanning Een te hoge omgevingstemperaturen en onvoldoende luchttoevoer Defecte compressor kleppen of lekkende terugslagklep

Onderdelen bestellen U kunt onderdelen bestellen via uw dealer. Bij het bestellen van onderdelen dient u de volgende informatie op te geven:

• Vervanging deel nummer van het gewenste onderdeel Om het eenvoudiger te maken hebben we op de volgende pagina’s tevens de meest gebruikte artikelnummers genoteerd.

Scholing Voordat de machine gebruikt wordt dienen de personen die de machine gaan gebruiken een uitleg en/of demonstratiete krijgen hoe de machine gebruikt dient te worden. Klantenservice door de fabrikant of verkopende partij Beschadigde kabels en stekkers moeten onmiddellijk worden vervangen voor uw veiligheid. Apparaten met een beschadigde aansluitkabel mogen niet in werking worden gesteld. Alle reparatie- en onderhoudswerkzaamheden mogen alleen door bevoegd personeel worden uitgevoerd. Dit kan door uw dealer en door de fabrikant geregeld worden. Garantie voorwaarden De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Uitgesloten van garantie: Normale slijtage. Onjuiste toepassingen / overbelasting. Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, foutief aansluiten op het elektriciteitsnet e.d. Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5 mm² (alleen bij 230 V). Aansluiten op verkeerde netspanning Geheel of gedeeltelijk eigenhandig demonteren door eindverbruiker. Indien de garantieclaim wordt erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding wordt niet verleend.2627

LM 25 - 350 Compressor onderdeellijst

Artikelnr. Omschrijving Aantal

Artikelnr. Omschrijving Aantal

36325-55 Aansluitkastje

36319-P Drukschakelaar

36325-32 Moerplaatje

36826-81 Rubberen voetje

36827-88 Afblaasleiding

LM 50 - 350 Compressor onderdelenlijst

Artikelnr. Omschrijving Aantal

Artikelnr. Omschrijving Aantal

36325-55 Aansluitkastje

36325-32 Moerplaatje

36319-P Drukschakelaar

LM 90 – 350 Compressor onderdelenlijst

Artikelnr. Omschrijving Aantal

Artikelnr. Omschrijving Aantal

36325-55 Aansluitkastje

36828-82 afblaasleiding

36325-40 oliekeerring

36319-P Drukschakelaar
