GEBRUIKSAANWIJZING M9001 MAKITA

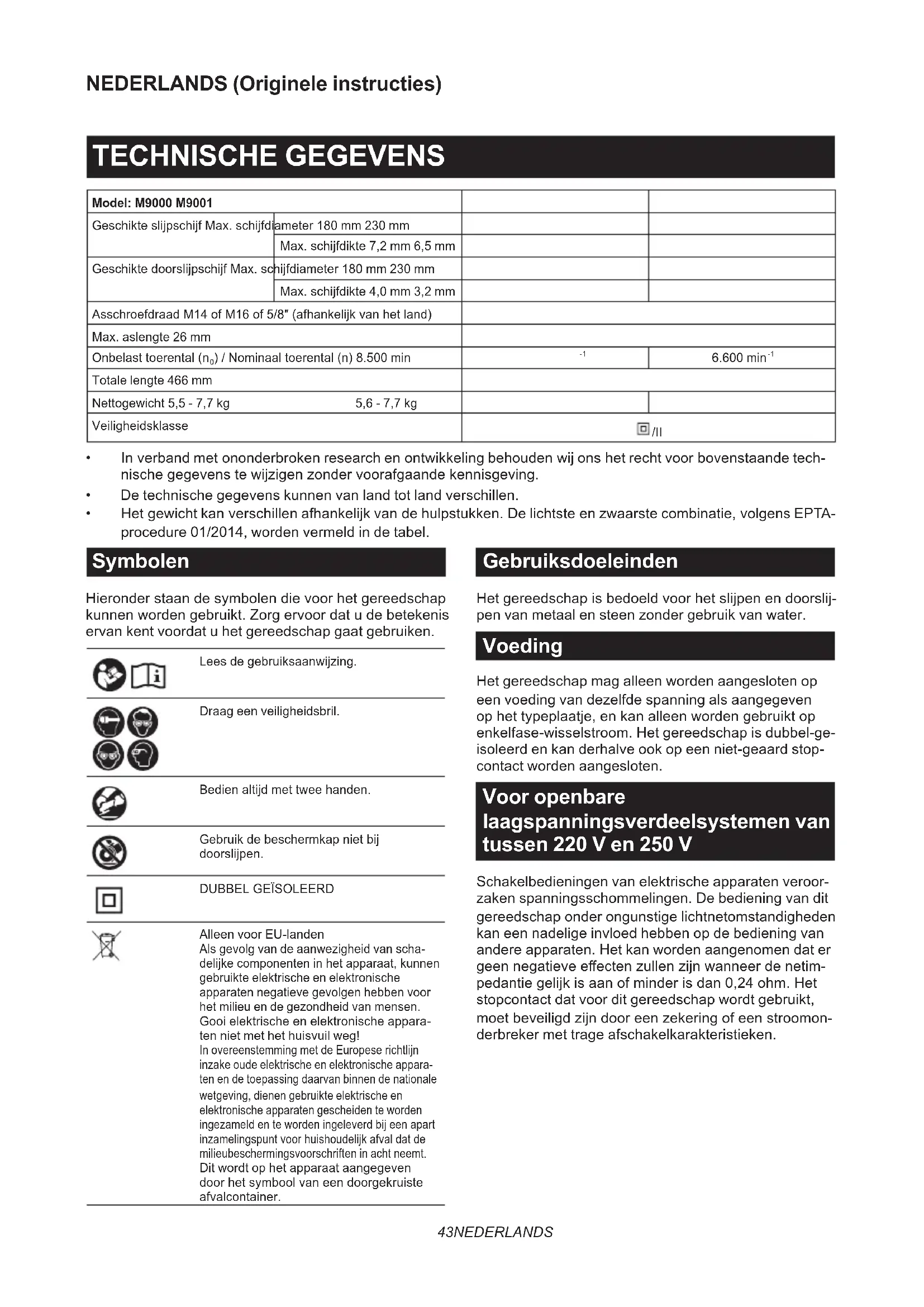

Haakse slijpmachine GEBRUIKSAANWIJZING 43

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech- nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Het gewicht kan verschillen afhankelijk van de hulpstukken. De lichtste en zwaarste combinatie, volgens EPTA- procedure 01/2014, worden vermeld in de tabel. Symbolen Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Lees de gebruiksaanwijzing. Draag een veiligheidsbril. Bedien altijd met twee handen. Gebruik de beschermkap niet bij doorslijpen.

Alleen voor EU-landen Als gevolg van de aanwezigheid van scha- delijke componenten in het apparaat, kunnen gebruikte elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara- ten niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische appara- ten en de toepassing daarvan binnen de nationale wetgeving, dienen gebruikte elektrische en elektronische apparaten gescheiden te worden ingezameld en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer. Gebruiksdoeleinden Het gereedschap is bedoeld voor het slijpen en doorslij- pen van metaal en steen zonder gebruik van water. Voeding Het gereedschap mag alleen worden aangesloten op een voeding van dezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-ge- isoleerd en kan derhalve ook op een niet-geaard stop- contact worden aangesloten. Voor openbare laagspanningsverdeelsystemen van tussen 220 V en 250 V Schakelbedieningen van elektrische apparaten veroor- zaken spanningsschommelingen. De bediening van dit gereedschap onder ongunstige lichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparaten. Het kan worden aangenomen dat er geen negatieve e󰀨ecten zullen zijn wanneer de netim- pedantie gelijk is aan of minder is dan 0,24 ohm. Het stopcontact dat voor dit gereedschap wordt gebruikt, moet beveiligd zijn door een zekering of een stroomon- derbreker met trage afschakelkarakteristieken.44 NEDERLANDS Geluidsniveau De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-3: Model Geluidsdrukniveau

): (dB (A)) Onzekerheid (K): (dB (A)) M9000 93 101 3 M9001 93 101 3 OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). WAARSCHUWING: Het slijpen van dunne metaalplaten of andere trillende constructies met een groot oppervlak, kan leiden tot een totale geluidsemissie die veel hoger is (tot 15 dB) dan de opgegeven geluidsemissiewaarden. Plaats zware, exibele geluiddempende matten of iets soortgelijks op dergelijke werkstukken om te voor- komen dat zij geluid maken. Houd rekening met de verhoogde geluidsemissie bij zowel de risicobeoordeling van blootstelling aan geluid als de keuze van afdoende gehoorbescherming. Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-3: Toepassing: oppervlak slijpen Model Trillingsemissie (a

) Onzekerheid (K): (m/s

M9000 5,0 1,5 M9001 5,0 1,5 OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). WAARSCHUWING: De opgegeven trillingsemissiewaarde geldt voor de voornaamste toepassingen van het elektrisch gereedschap. Als het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, kan de trillingsemissiewaarde daarvoor anders zijn. EG-verklaring van conformiteit Alleen voor Europese landen De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.45 NEDERLANDS VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een slijpmachine Gemeenschappelijke veiligheidswaarschuwingen voor slijp- of doorslijpwerkzaamheden:

Dit elektrisch gereedschap is bedoeld voor gebruik als slijp- of doorslijpgereedschap. Lees alle veilig- heidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

2. Werkzaamheden zoals schuren, draadbor-

stelen, polijsten of gaten zagen mogen niet worden uitgevoerd met dit elektrisch gereed- schap. Werkzaamheden waarvoor dit elektrisch gereedschap niet is bedoeld kunnen gevaarlijke situaties opleveren en tot persoonlijk letsel leiden.

3. Bouw dit elektrisch gereedschap niet om zodat

u het kunt gebruiken op een manier waar- voor het niet speciek is ontworpen en die niet wordt vermeld door de fabrikant van het gereedschap. Dergelijk ombouwen kan leiden tot verlies van controle over het gereedschap en ernstig persoonlijk letsel veroorzaken.

Gebruik geen accessoires die niet speciek zijn ontworpen en vermeld door de fabrikant van het gereedschap. Ook wanneer het accessoire kan worden aangebracht op uw elektrisch gereedschap, is een veilige werking niet gegarandeerd.

Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Accessoires die met een hoger toerental draaien dan hun nominaal toerental kunnen stuk breken en in het rond vliegen.

6. De buitendiameter en de dikte van het acces-

soire moeten binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen kunnen niet afdoende worden afgeschermd of beheerst.

7. De afmetingen van het bevestigingspunt van

het accessoire moet overeenkomen met de afmetingen van de bevestigingshardware van het elektrisch gereedschap. Accessoires die niet overeenkomen met de bevestigingshard- ware van het elektrisch gereedschap, zullen niet gebalanceerd draaien en buitensporig trillen, en kunnen leiden tot verlies van controle over het gereedschap.

Gebruik nooit een beschadigd accessoire. Inspecteer het accessoire vóór ieder gebruik, bij- voorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebroken draden. Nadat het elektrisch gereedschap of accessoire is gevallen, inspec- teert u het op schade of monteert u een onbescha- digd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders niet in het rotatievlak van het accessoire staan, en laat u het elektrisch gereedschap draaien op het maximale, onbelaste toerental gedurende één minuut. Beschadigde accessoires breken normaal gesproken in stukken gedurende deze testduur.

9. Gebruik persoonlijke-beschermingsmiddelen.

Afhankelijk van de toepassing gebruikt u een spatscherm, een beschermende bril of een veiligheidsbril. Al naar gelang de toepassing draagt u een stofmasker, gehoorbeschermers, handschoenen en een werkschort die in staat zijn kleine stukjes slijpsel of werkstukfragmen- ten te weerstaan. De oogbescherming moet in staat zijn rondvliegend afval te stoppen dat ont- staat bij de diverse toepassingen. Het stofmasker of ademhalingsapparaat moet in staat zijn deeltjes te lteren die ontstaat bij de betre󰀨ende toepas- sing. Langdurige blootstelling aan hard lawaai kan uw gehoor aantasten.

10. Houd omstanders op veilige afstand van het

werkgebied. Iedereen die zich binnen het werk- gebied begeeft, moet persoonlijke-bescher- mingsmiddelen gebruiken. Fragmenten van het werkstuk of van een uiteengevallen accessoire kunnen rondvliegen en letsel veroorzaken buiten de onmiddellijk werkomgeving.

11. Houd elektrisch gereedschap uitsluitend vast

aan het geïsoleerde oppervlak van de handgre- pen wanneer u werkt op plaatsen waar het slij- paccessoire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer het slijpaccessoire in aanraking komt met onder spanning staande draden, zullen de niet-geïso- leerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

12. Houd het snoer goed uit de buurt van het rond-

draaiende accessoire. Als u de controle over het gereedschap verliest, kan het snoer worden door- gesneden of bekneld raken, en kan uw hand of arm tegen het ronddraaiende accessoire worden getrokken.

13. Leg het elektrisch gereedschap nooit neer

voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodat u de controle over het elektrisch gereedschap verliest.46 NEDERLANDS

14. Laat het elektrisch gereedschap niet draaien

terwijl u het naast u draagt. Als het ronddraai- ende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het acces- soire in uw lichaam wordt getrokken.

15. Maak de ventilatieopeningen van het elektrisch

gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situaties.

16. Gebruik het elektrisch gereedschap niet in de

buurt van brandbare materialen. Vonken kun- nen deze materialen doen ontvlammen.

17. Gebruik geen accessoires die met vloeistof

moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken. Terugslag en aanverwante waarschuwingen: Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen. Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellings- punt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit klimt of eruit slaat. De schijf kan daarbij naar de gebruiker toe of weg springen, afhankelijk van de draairichting van de schijf op het beknellingspunt. Slijpschijven kunnen in dergelijke situaties ook breken. Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te tre󰀨en, zoals hieronder vermeld.

1. Houd het elektrisch gereedschap stevig

met beide handen vast en houd uw armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik altijd de extra handgreep (indien aanwezig) voor een maxi- male controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getro󰀨en.

2. Plaats uw hand nooit in de buurt van het draai-

ende accessoire. Het accessoire kan terugslaan over uw hand.

3. Plaats uw lichaam niet in het gebied waar het

elektrisch gereedschap naar toe gaat wanneer een terugslag optreedt. Een terugslag zal het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.

Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknel- len van het draaiende accessoire wat leidt tot terug- slag of verlies van controle over het gereedschap.

5. Bevestig geen kettingsschijf, gesegmenteerde

diamantschijf met randopeningen van meer dan 10 mm, of getand zaagblad. Dergelijke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap. Veiligheidswaarschuwingen speciek voor slijp- en doorslijpwerkzaamheden:

Gebruik uitsluitend schijven van het type dat wordt vermeld voor uw elektrisch gereedschap en de speci- eke beschermkap voor de te gebruiken schijf. Schijven waarvoor het elektrisch gereedschap niet is ontworpen, kunnen niet goed worden afgeschermd en zijn niet veilig.

Het slijpoppervlak van schijven met een verzonken middengat moet bij het aanbrengen lager liggen dan het vlak van de beschermrand. Bij een onjuist aange- brachte schijf die boven het vlak van de beschermrand uitsteekt is geen goede bescherming mogelijk.

De beschermkap moet stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschermende stand worden gezet zodat het kleinst mogelijke deel van de schijf is blootgesteld in de richting van de gebruiker. De beschermkap dient om de gebruiker te beschermen tegen aanraking met de schijf, stukjes die daarvan af breken en vonken die brandgevaar voor kleding opleveren.

4. Schijven mogen uitsluitend worden

gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag niet slijpen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor slijpen met de rand. Krachten op het zijoppervlak kunnen deze schijven doen breken.

Gebruik altijd onbeschadigde schij󰀪enzen van de juiste afmetingen en vorm voor de te gebrui- ken schijf. Een goede schij󰀪ens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van enzen voor slijpschijven.

Gebruik geen deels afgesleten schijven van gro- tere elektrische gereedschappen. Schijven die zijn bedoeld voor grotere elektrische gereedschappen zijn niet geschikt voor de hogere snelheid van een kleiner elektrisch gereedschap en kunnen in stukken breken.

Bij gebruik van een multifunctionele schijf, gebruikt u altijd de juiste beschermkap voor de gebruikte toepassing. Als u niet de juiste bescherm- kap gebruikt, wordt u mogelijk niet voldoende goed beschermd waardoor ernstig letsel kan ontstaan. Aanvullende veiligheidswaarschuwingen speciek voor doorslijpwerkzaamheden:

Laat de doorslijpschijf niet vastlopen en oefen geen buitensporige druk erop uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waar- door terugslag kan optreden of de schijf kan breken.

2. Plaats uw lichaam niet in één lijn achter de

ronddraaiende schijf. Wanneer de schijf, op het aangrijppunt in het werkstuk, zich van uw lichaam af beweegt, kunnen door de mogelijke terugslag de ronddraaiende schijf en het elektrisch gereed- schap in uw richting worden geworpen.

3. Wanneer de schijf vastloopt of u het slijpen

onderbreekt, schakelt u het elektrisch gereed- schap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te he󰀨en.47 NEDERLANDS

4. Begin niet met doorslijpen terwijl de schijf al in

het werkstuk steekt. Wacht totdat de schijf op volle toeren draait en breng daarna de schijf voorzichtig terug in de snede. Wanneer het elektrisch gereedschap opnieuw wordt gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

Ondersteun platen en grote werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlakbij de snijlijn en vlakbij de rand van het werkstuk aan beide kanten van de schijf.

6. Wees extra voorzichtig bij het maken van een

invalslijpsnede in bestaande wanden of op andere plaats waarvan u de onderkant niet kunt zien. De uitstekende schijf kan gas- of water- leidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Probeer niet een gebogen snede te maken. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken met mogelijk ernstig letsel tot gevolg.

8. Voordat u een gesegmenteerde diamantschijf

gebruikt, controleert u dat de diamantschijf randopeningen van 10 mm of minder tussen de segmenten heeft, met alleen een negatieve hellingshoek. Aanvullende veiligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzon-

ken middengat, mag u uitsluitend met glasve- zel versterkte schijven gebruiken.

2. GEBRUIK NOOIT een stenen komschijf op

deze slijpmachine. Deze slijpmachine is niet ontworpen voor dit type schijven en het gebruik ervan kan leiden tot ernstig persoonlijk letsel.

3. Let erop dat u de as, de ens (met name de

montagekant) en de borgmoer niet beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.

4. Zorg ervoor dat de schijf niet in aanraking is

met het werkstuk voordat u het gereedschap hebt ingeschakeld.

5. Laat gereedschap een tijdje draaien voordat u

het op het werkstuk gaat gebruiken. Controleer op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf kunnen wijzen.

6. Gebruik de aangegeven kant van de schijf om

7. Laat het gereedschap niet ingeschakeld lig-

gen. Schakel het gereedschap alleen in wan- neer u het vasthoudt.

8. Raak het werkstuk niet onmiddellijk na bewer-

king aan. Het kan bijzonder heet zijn en brand- wonden op uw huid veroorzaken.

9. Raak accessoires niet onmiddellijk na bewer-

king aan. Deze kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken.

10. Houd u aan de instructies van de fabrikant

voor het juist aanbrengen en gebruiken van de schijven. Behandel de schijven voorzichtig en berg deze met zorg op.

11. Gebruik geen afzonderlijke verloopbussen of

adapters om slijpschijven met een groot asgat aan dit gereedschap aan te passen.

12. Gebruik uitsluitend enzen die geschikt zijn

voor dit gereedschap.

13. Voor gereedschap waarop schijven met een

geschroefd asgat dienen aangebracht te wor- den, moet u ervoor zorgen dat de schroefdraad in de schijf lang genoeg is zodat de as hele- maal erin gaat.

14. Zorg ervoor dat het werkstuk goed onder-

15. Houd er rekening mee dat de schijf nog een

tijdje blijft draaien nadat het gereedschap is uitgeschakeld.

16. Indien de werkplaats uiterst warm en vochtig

is, of erg verontreinigd is met geleidend stof, gebruikt u een kortsluitstroomonderbreker (30 mA) om de veiligheid van de gebruiker te verzekeren.

17. Gebruik het gereedschap niet op materialen

die asbest bevatten.

18. Wanneer u een doorslijpschijf gebruikt, dient

u altijd te werken met de stofbeschermkap indien dit door de plaatselijke regelgeving wordt vereist.

19. Schijven bedoeld voor doorslijpen mogen niet

aan zijwaartse druk worden blootgesteld.

20. Draag geen sto󰀨en werkhandschoenen tijdens

gebruik van dit gereedschap. Vezels van stof- fen handschoenen kunnen binnendringen in het gereedschap waardoor het gereedschap defect kan raken.

21. Verzeker u er vóór aanvang van de werkzaam-

heden van dat er geen voorwerpen, zoals elektriciteits-, gas- en waterleidingen, verbor- gen zitten in het werkstuk. Anders kan dit een elektrische schok, een lekstroom of een gaslek veroorzaken.

22. Als een tussenschijf is bevestigd op de schijf,

mag u deze niet verwijderen. De diameter van de tussenschijf moet groter zijn dan de borg- moer, buitenens en binnenens.

23. Alvorens een slijpschijf aan te brengen,

controleert u altijd of de tussenschijf geen abnormaliteiten vertoont, zoals ontbrekende schilfers en barsten.

24. Draai de borgmoer goed vast. Als de schijf te

vast wordt gedraaid, kan deze breken, en onvol- doende vastdraaien kan leiden tot wiebelen. BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel.48 NEDERLANDS

FUNCTIES LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stop- contact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen. Asvergrendeling WAARSCHUWING: Bedien de asvergrende- ling nooit terwijl de as draait. Dit kan ernstig letsel of beschadiging van het gereedschap veroorzaken. Druk de asvergrendeling in om te voorkomen dat de as meedraait wanneer u accessoires aanbrengt of verwijdert. ► Fig.1: 1. Asvergrendeling Werking van de schakelaar LET OP: Controleer altijd, voordat u de stek- ker in het stopcontact steekt, of de trekkerscha- kelaar op de juiste manier schakelt en weer terug- keert naar de uit-stand nadat deze is losgelaten. LET OP: Denk eraan het gereedschap uit te schakelen in geval van een stroomstoring of per ongeluk uitschakelen, zoals wanneer de stekker uit het stopcontact wordt getrokken. Anders zal het gereedschap onverwacht worden ingeschakeld zodra de stroomvoorziening hersteld is, waardoor een ongeluk of persoonlijk letsel kan ontstaan. De schakelaar kan, afhankelijk van het land, op drie verschillende manieren werken. ► Fig.2: 1. Trekkerschakelaar 2. Vergrendelhendel Voor gereedschap met een inschakelvergrendeling Afhankelijk van het land LET OP: De schakelaar kan worden ver- grendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees extra voorzichtig wanneer u de schakelaar in de aan-stand vergrendelt en houd het gereedschap altijd stevig vast. Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in (in de richting B). Laat de trekker- schakelaar los om het gereedschap te stoppen. Voor continubedrijf knijpt u de trekkerschakelaar in (in de richting B) en duwt u vervolgens tegen de vergren- delhendel (in de richting A). Om het gereedschap te stoppen vanuit de vergrendelde stand, knijpt u de trekkerschakelaar helemaal in (in de richting B) en laat u hem los. Voor gereedschap met een uit-vergrendeling Afhankelijk van het land (inclusief Australië en Nieuw-Zeeland) Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de ver- grendelhendel (in de richting A) en knijpt u vervolgens de trekkerschakelaar in (in de richting B). Laat de trek- kerschakelaar los om het gereedschap te stoppen. KENNISGEVING: Knijp de trekkerschakelaar niet hard in zonder de vergrendelhendel te bedie- nen. Hierdoor kan de schakelaar kapot gaan. Voor gereedschap met een inschakelvergrendeling en een uit-vergrendeling Afhankelijk van het land LET OP: De schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersge- mak bij langdurig gebruik. Wees extra voorzichtig wanneer u de schakelaar in de aan-stand vergrendelt en houd het gereedschap altijd stevig vast. Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is een vergrendelhendel aangebracht. Om het gereedschap te starten, duwt u tegen de ver- grendelhendel (in de richting A) en knijpt u vervolgens de trekkerschakelaar in (in de richting B). Laat de trek- kerschakelaar los om het gereedschap te stoppen. Voor continubedrijf duwt u tegen de vergrendelhendel (in de rich- ting A), knijpt u de trekkerschakelaar in (in de richting B) en duwt u vervolgens verder tegen de vergrendelhendel (in de richting A). Om het gereedschap te stoppen vanuit de vergrendelde stand, knijpt u de trekkerschakelaar helemaal in (in de richting B) en laat u hem los. KENNISGEVING: Knijp de trekkerschakelaar niet hard in zonder de vergrendelhendel te bedie- nen. Hierdoor kan de schakelaar kapot gaan. MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en dat zijn stekker uit het stop- contact is verwijderd alvorens enig werk aan het gereedschap uit te voeren. De zijhandgreep (handvat) monteren LET OP: Controleer altijd voor gebruik of de zijhandgreep stevig vastzit. LET OP: U kunt de zijhandgreep in één van de 3 gaten aanbrengen. Breng de zijhandgreep aan in één van de gaten afhankelijk van het gebruik. Draai de zijhandgreep vast op het gereedschap in een van de standen aangegeven in de afbeelding. ► Fig.349 NEDERLANDS De beschermkap van de schijf aanbrengen en verwijderen WAARSCHUWING: Bij gebruik van een schijf met verzonken middengat moet de beschermkap op het gereedschap worden aangebracht, zodanig dat de gesloten kant van de beschermkap altijd naar de gebruiker is gericht. Monteer de beschermkap met de uitsteeksels aan de beschermkapband recht tegenover de inkepingen in het lagerhuis. Draai vervolgens de beschermkap naar een dusdanige hoek dat deze de gebruiker beschermt tijdens de werkzaamheden. Draai de schroef vooral stevig vast. Om de beschermkap te verwijderen, volgt u de proce- dure voor het aanbrengen in de omgekeerde volgorde. ► Fig.4: 1. Beschermkap 2. Lagerhuis 3. Schroef De schijf met verzonken middengat aanbrengen of verwijderen Optioneel accessoire WAARSCHUWING: Bij gebruik van een schijf met verzonken middengat moet de beschermkap op het gereedschap worden aangebracht, zodanig dat de gesloten kant van de beschermkap altijd naar de gebruiker is gericht. WAARSCHUWING: Zorg ervoor dat de pasrand van de binnenens perfect past in de binnendiameter van de schijf met een verzonken middengat. Als u de binnenens met de verkeerde zijkant aanbrengt, kunnen gevaarlijke trillingen het gevolg zijn. Breng de binnenens aan op de as. Zorg ervoor dat het ingedeukte deel van de binnenens wordt aangebracht op het rechte deel onderaan de as. Pas de schijf met een verzonken middengat op de binnenens en draai de borgmoer op de as vast. ► Fig.5: 1. Borgmoer 2. Schijf met een verzonken middengat 3. Binnenens 4. Pasrand Om de borgmoer vast te draaien, drukt u de asver- grendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borg- moer stevig rechtsom vast te draaien. ► Fig.6: 1. Borgmoersleutel 2. Asvergrendeling Om de schijf te verwijderen, volgt u de procedure in omgekeerde volgorde. Superens Optioneel accessoire De Superens is een speciaal accessoire voor een model dat NIET is uitgerust met een remfunctie. Modellen voorzien van de letter F zijn standaard uitge- rust met een superens. Hierbij is slechts 1/3 van de kracht nodig voor het losmaken van de borgmoer, ver- geleken met het conventionele type. Een doorslijpschijf of diamantschijf aanbrengen Optioneel accessoire WAARSCHUWING: Wanneer u een doorslijp- schijf of diamantschijf gebruikt, moet u altijd een beschermkap gebruiken die speciaal ontworpen is voor gebruik met doorslijpschijven. WAARSCHUWING: Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen. Breng de binnenens aan op de as. Plaats de schijf op de binnenens en draai de borgmoer op de as vast. ► Fig.7: 1. Borgmoer 2. Doorslijpschijf of diamant- schijf 3. Binnenens 4. Beschermkap voor doorslijpschijf of diamantschijf Voor Australië en Nieuw-Zeeland ► Fig.8: 1. Borgmoer 2. Buitenens 78

3. Doorslijpschijf of diamantschijf

4. Binnenens 78 5. Beschermkap voor

doorslijpschijf of diamantschijf De stofbeschermkap voor doorslijpen aanbrengen Optioneel accessoire Met optionele accessoires kunt u dit gereedschap gebruiken voor het doorslijpen van steen. ► Fig.9 OPMERKING: Voor informatie over het aanbrengen van de stofbeschermkap, raadpleegt u de gebruiks- aanwijzing van de stofbeschermkap. BEDIENING WAARSCHUWING: Het is in geen geval ooit nodig om grote druk op het gereedschap uit te oefenen. Het gewicht van het gereedschap oefent voldoende druk uit. Forceren of te grote druk uitoe- fenen kan ertoe leiden dat de schijf breekt, hetgeen gevaarlijk is. WAARSCHUWING: Vervang ALTIJD de schijf als het gereedschap tijdens het slijpen is gevallen. WAARSCHUWING: Laat NOOIT de schijf met kracht op uw werkstuk terechtkomen. WAARSCHUWING: Voorkom dat de schijf springt of bekneld raakt, met name bij het wer- ken rond hoeken, scherpe randen enz. Dat kan leiden tot terugslag of verlies van controle over het gereedschap. WAARSCHUWING: Gebruik dit gereedschap NOOIT met houtzagen en andere zaagbladen. Zulke zaagbladen op een slijpmachine leiden vaak tot terugslag of verlies van controle over het gereed- schap, wat kan leiden tot persoonlijk letsel.50 NEDERLANDS LET OP: Schakel nooit het gereedschap in terwijl dat het werkstuk al raakt omdat hierdoor letsel kan worden veroorzaakt bij de gebruiker. LET OP: Draag tijdens gebruik altijd een vei- ligheidsbril of spatscherm. LET OP: Schakel na gebruik altijd het gereed- schap uit en wacht tot de schijf helemaal tot stilstand is gekomen voordat u het gereedschap neerlegt. LET OP: Houd het gereedschap ALTIJD stevig vast met één hand op de behuizing en de andere hand aan de zijhandgreep (handvat). OPMERKING: Een multifunctionele schijf kan worden gebruikt voor zowel slijp- als doorslijpwerkzaamheden. Raadpleeg de tekst onder "Gebruik als slijpmachine" voor slijpwerkzaamheden, en raadpleeg de tekst onder "Gebruik met een doorslijpschijf of diamant- schijf" voor doorslijpwerkzaamheden. Gebruik als slijpmachine ► Fig.10 Schakel het gereedschap in en breng daarna de schijf op het werkstuk. In het algemeen geldt: houd de rand van de schijf onder een hoek van ongeveer 15° op het oppervlak van het werkstuk. Tijdens de inloopduur van een nieuwe schijf mag u de slijpmachine niet in voorwaartse richting bewegen omdat deze anders in het werkstuk kan 'invreten'. Pas nadat de rand van de schijf door slijtage is afgerond, mag u de schijf in zowel voorwaartse als achterwaartse richting gebruiken. Gebruik met een doorslijpschijf of diamantschijf Optioneel accessoire WAARSCHUWING: Laat de schijf niet vastlopen en oefen geen buitensporige druk uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede ver- draait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken. WAARSCHUWING: Begin niet met doorslijpen terwijl de schijf al in het werkstuk steekt. Wacht totdat de schijf op maximaal toerental draait en breng daarna de schijf voorzichtig in de snede terwijl u het gereed- schap voorwaarts beweegt over het oppervlak van het werkstuk. Wanneer het elektrisch gereedschap wordt ingeschakeld terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan. WAARSCHUWING: Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de doorslijpschijf (zoals bij slijpen), zal de schijf barsten en breken waar- door ernstig persoonlijk letsel wordt veroorzaakt. WAARSCHUWING: Een diamantschijf moet haaks op het door te slijpen werkstuk worden gebruikt. Praktijkvoorbeeld: gebruik met doorslijpschijf ► Fig.11 Praktijkvoorbeeld: gebruik met diamantschijf ► Fig.12 ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen. De ventilatieopeningen schoonmaken Zorg dat het gereedschap en de ventilatieopeningen steeds goed schoon blijven. Maak regelmatig de ventilatieopeningen schoon en let goed op dat ze niet verstopt raken. ► Fig.13: 1. Luchtuitlaatopening

2. Luchtinlaatopening

Wanneer de isolerende punt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automa- tisch de motor uit. Wanneer dit gebeurt, moeten beide koolborstels worden vervangen. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te wor- den vervangen. Gebruik alleen identieke koolborstels. Gebruik een schroevendraaier om de koolborsteldop- pen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast. ► Fig.15: 1. Koolborsteldop 2. Schroevendraaier51 NEDERLANDS

COMBINATIE VAN TOEPASSINGEN EN ACCESSOIRES

Optioneel accessoire LET OP: Als het gereedschap met een verkeerde beschermkap wordt gebruikt, kunnen de volgende risico's zich voordoen.

• Als het gereedschap met een verkeerde beschermkap voor steenmateriaal wordt gebruikt, bestaat een verhoogd risico van blootstelling aan stof en verlies van controle wat leidt tot terugslag.

• Als een beschermkap voor doorslijpen wordt gebruikt voor het slijpen van een oppervlak, kan de beschermkap tegen het werkstuk komen wat tot een slechte controle over het gereedschap leidt.

Als een beschermkap voor slijpen wordt gebruikt voor doorslijpen met behulp van een gelijmde slijpschijf of diamantschijf, bestaat een verhoogd risico van blootstelling aan de draaiende schijf, rondvliegende vonken en deeltjes, naast blootstelling aan afgebroken stukjes van de schijf in het geval de schijf uit elkaar breekt.

• Het gebruik van een stofbeschermkap tijdens het doorslijpen of oppervlaktebewerkingen op beton of metselwerk, verlaagt het risico van blootstelling aan stof.

• Bij gebruik van een ens-gemonteerde multifunctionele schijf (voor zowel slijpen als doorslijpen), gebruikt u alleen de beschermkap voor doorslijpen.

- Toepassing Model van 180 mm Model van 230 mm

2 - Beschermkap (voor slijpschijf)

5 Slijpen Schijf met een verzonken middengat

7 - Beschermkap (voor doorslijpschijf)

8 Doorslijpen Doorslijpschijf of diamantschijf 9 Slijpen/doorslijpen Multifunctionele schijf -

10 - Binnenens 78 (alleen Australië en Nieuw-Zeeland) *1

11 - Buitenens 78 (alleen Australië en Nieuw-Zeeland) *1

12 - Zijhandgreep voor de stofbeschermkap *2

13 - Stofbeschermkap voor doorslijpen *2*3

14 Doorslijpen Diamantschijf - - Borgmoersleutel OPMERKING: *1 De binnenens 78 en buitenens 78 moeten tezamen worden gebruikt. (Alleen Australië en Nieuw-Zeeland)52 OPMERKING: *2 De zijhandgreep voor de stofbeschermkap en de stofbeschermkap voor doorslijpen moeten tezamen worden gebruikt. OPMERKING: *3 Voor meer informatie, raadpleegt u de gebruiksaanwijzing van de betre󰀨ende beschermkap.
