FGV760RVS - Fornuis ETNA - Gratis gebruiksaanwijzing en handleiding

Producttype	Gas / elektrisch fornuis
Merk	ETNA
Model	FGV760RVS
Oventype	Elektrisch met hetelucht
Kookplaattype	Gas met 4 branders
Branders	1 wokbrander (3,8 kW), 2 semi-snelle branders (1,75 kW elk), 1 hulpbrander (1 kW)
Ovenvolume	69 liter
Energieklasse oven	A
Energieverbruik (conventioneel)	0,98 kWh/cyclus
Energieverbruik (hetelucht)	0,87 kWh/cyclus
Elektrische voeding	230 V ~ 50/60 Hz
Totaal gasvermogen	8,3 kW (G30) / geschikt voor G25
Nettogewicht	49 kg
Elektronische timer	Ja, met programmering van duur en einduur
Ovenfuncties	Verlichting, ontdooien, hetelucht, boven- en onderwarmte, boven- en onderwarmte + ventilator, hetelucht + onderwarmte, grill, grill + bovenwarmte, grill + ventilator
Veiligheid	Vlamcontrole op elke brander
Ovenverlichting	Gloeilamp 25 W, type E14, bestand tegen 300 °C
Reiniging	Geëmailleerd, reiniging met zeepwater
Ovenaccessoires	Rooster, bakplaat, opbergla
Voetverstelling	Ja, voor waterpas stellen
Sierdeksel	Ja, op te tillen voor gebruik
Garantie	Originele Etna onderdelen aanbevolen

Veelgestelde vragen - FGV760RVS ETNA

Wat te doen bij gaslucht rond het apparaat?

Draai onmiddellijk de hoofdgaskraan dicht en neem contact op met uw installateur. Gebruik het apparaat niet totdat het lek is gerepareerd.

Een brander steekt niet aan, wat controleren?

Controleer of de stekker goed is aangesloten, de zekering niet defect is, en of de ontstekingsbougie schoon en droog is. Zorg er ook voor dat de branderonderdelen correct zijn gemonteerd en dat het gas open is.

De oven warmt niet op, wat kan de oorzaak zijn?

Controleer of de temperatuur is ingesteld met de temperatuurknop en of de elektronische timer niet actief is (moet op '0:00' staan). Als het probleem aanhoudt, neem contact op met een professional.

Hoe vervang ik de ovenlamp?

Koppel eerst het apparaat los. Laat het afkoelen. Draai het glazen deksel tegen de klok in en vervang de lamp door een identieke nieuwe (230 V, 15-25 W, type E14, bestand tegen 300 °C). Draai het deksel weer vast.

Hoe stel ik de ovenklok in?

Bij de eerste inschakeling knippert de tijd. Druk tegelijkertijd op de toetsen + en - tot het kooksymbool verschijnt en de punt knippert. Gebruik de toetsen + en - om de tijd in te stellen en wacht dan 5 seconden om te bevestigen.

Hoe programmeer ik een automatische kooktijd?

Selecteer een temperatuur en een ovenfunctie. Druk op Mode tot 'Dur' verschijnt, stel de duur in met +/-, druk dan op Mode tot 'End' om de einduur in te stellen. Wacht 5 seconden. De oven gaat automatisch aan en uit.

Hoe reinig ik het apparaat correct?

Reinig na elk gebruik met warm zeepwater en een zachte spons. Voor hardnekkige vlekken op email, gebruik een niet-schurende crème. Voor roestvrij staal, reinig in de richting van de structuur. Gebruik nooit schuurpoeder.

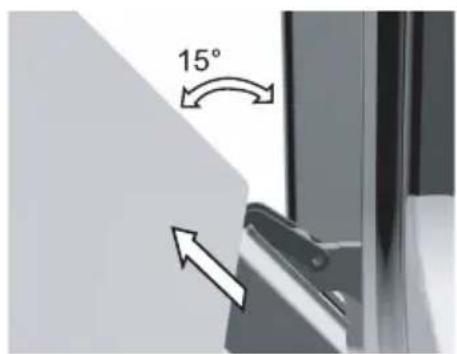

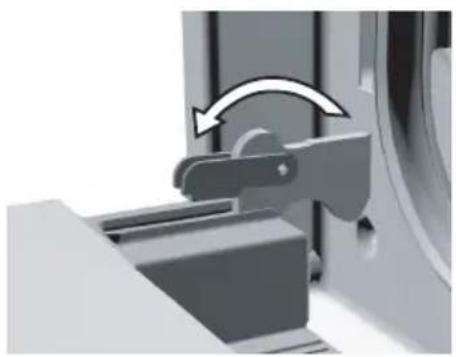

Hoe verwijder ik de ovendeur voor reiniging?

Open de deur volledig, trek de klemmen naar achteren, sluit de deur voorzichtig tot ongeveer 15°, til hem dan op om van de scharnieren te halen. Om terug te plaatsen, doe het omgekeerde door de deur onder een hoek van 15° in de scharnieren te steken.

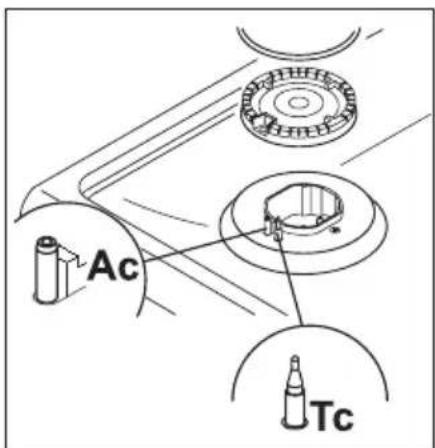

Waarom gaat de brander uit na het ontsteken?

Dit kan komen door een niet goed geactiveerd vlamcontroleapparaat. Houd de bedieningsknop ongeveer 5 tot 10 seconden ingedrukt na het ontsteken om de beveiliging in te schakelen. Als het probleem aanhoudt, controleer of de thermokoppel schoon is.

Hoe bespaar ik energie bij gebruik van de oven?

Bereid meerdere gerechten tegelijk, vermijd onnodig voorverwarmen, open de deur niet tijdens het koken en gebruik de restwarmte door de oven 10 minuten voor het einde van de kooktijd uit te zetten.

GEBRUIKSAANWIJZING FGV760RVS ETNA

Belangrijk om te weten - Important information

Tip - Tip

Uw fornuis

Inleiding 4

Beschrijving van het apparatus 5

Bedieningspaneel 6

Sierdeksel 6

Eerste gebruik

Oven gebruiken 7

Klok instellen 9

Gebruik

Ovenfuncties 10

Gaskookplaat gebruiken 11

Bediening

Oven bedienen 12

Oven bedienen met de elektronische timer 12

Kookplaat bedieren 15

Onderhoud

Apparaat reinigen 16

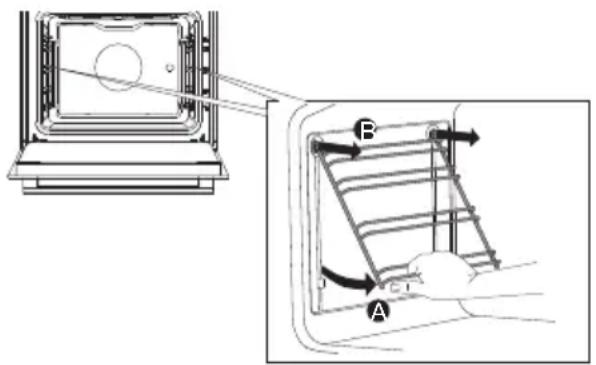

Geleiderails verwijderen en reinigen 16

Ovenlampervangen17

Ovendeur demonteren 17

Storingen

Tabel met storingen 18

Installatie

Algemeen 20

Gasaansluiting 20

Elektrische aansluiting 21

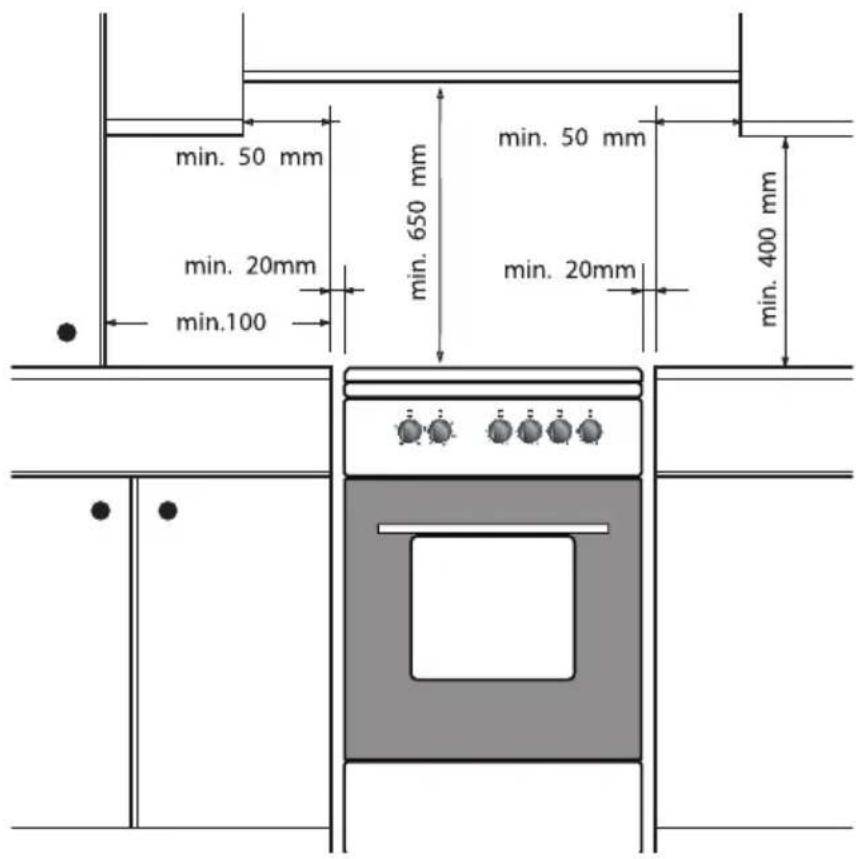

Installatie 22

Afvoeren apparaat en verpakking 26

Inleiding

Gefeliciteerd met de aankoop van dit fornuis. Dit product is ontworpen voor optimale gebruiksvriendelijkheid. Het fornuis heeft vele verschillende standen, waardoor u telkens de juiste bereidingswijze kutn kiezen.

In deze handleiding leest u hoe u het fornuis optimaal kut gebruiken. Naast informatie over de bediening van de oven vindt u hier ook ache tergrondinformatie die van pas kan komen als u het apparaat gebruikt.

Lees voor gebruik van het apparaat de afzonderlijk meegeleverde veiligheidsinstructies!

Lees deze handleiding vór gelebruik van het apparaat en berg de handleiding daarna veilig op voor toekomstig gelebruik.

Op unsere website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

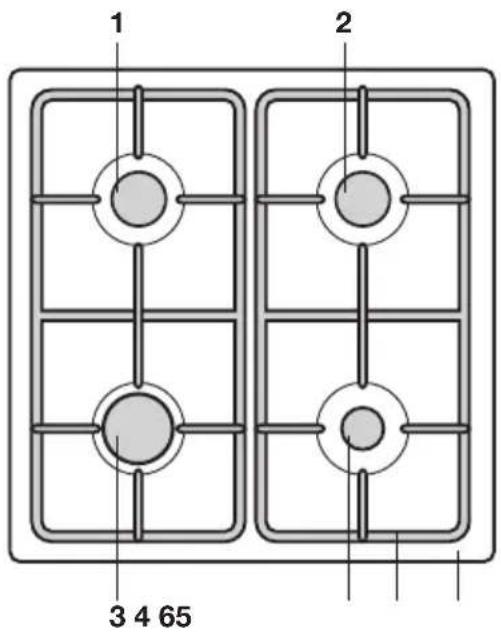

Beschrijving van het apparatus

1. Normaalbrander
2. Normaalbrander
3. Sterkbrander
4. Sudderbrander
5. Kookrooster
6. Vangschaal

A. Sierdeksel
B. Bedieningspaneel
C.Oven
D. Opberglade
E. Stelvoeten

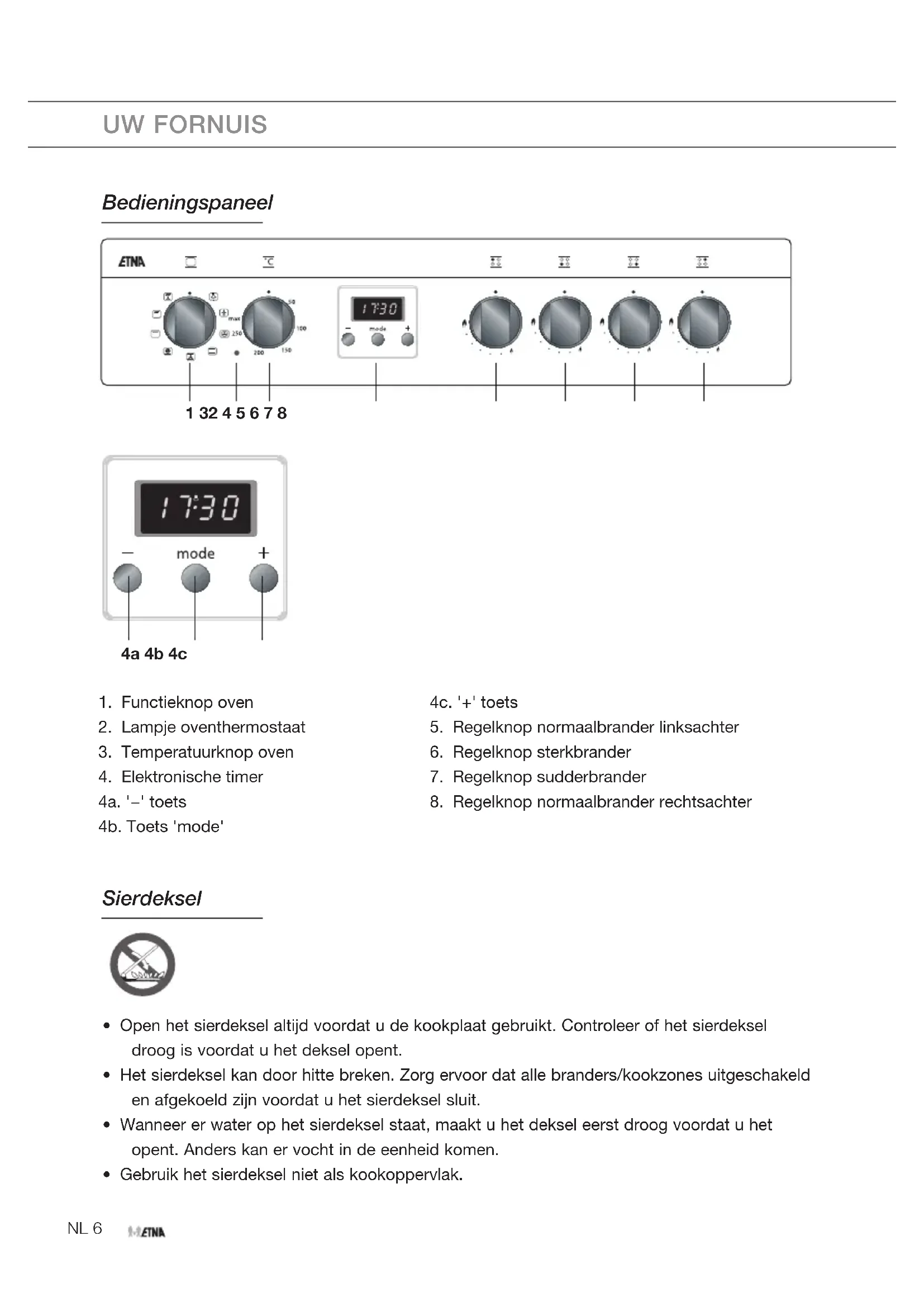

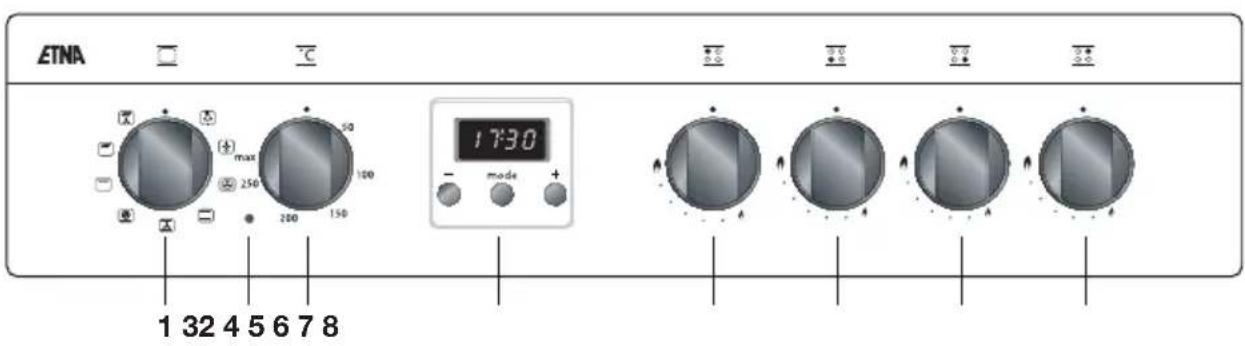

Bedieningspaneel

1. Functieknop oven
2. Lampje oventhermostaat
3. Temperatuurknop oven

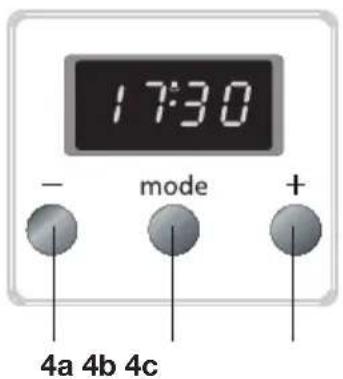

4. Elektronische timer
   4a. '-' toets
   4b. Toets 'mode'

4c. ^ + ^ toets
5. Regelknop normalaalbrander linksachter
6. Regelknop sterkbrander
7. Regelknop sudderbrander
8. Regelknop normalbrander rechtsachter

Sierdeksel

• Open het sierdeksel algijd voordat u de kookplaat gebruikt. Controller of het sierdeksel droog is voordat u het deksel opent.
• Het sierdeksel kan door hitte breken. Zorg ervoor dat alle branders/kookzones uitgeschakeld en afgekoeld zich voordat u het sierdeksel sluit.
• Wonneer er water op het sierdeksel staat, maakt u het deksel eerst droog voordat u het opent. Anders kan er vocht in de eenheidkommen.
• Gebruik het sierdeksel Niet als kookoppervlak.

Oven gebruiken

• Verwijder alle losse toebehoren uit de oven en reinig ze met warm zeepsop.
  Gebruik geen agressieve reinigingsmiddelen.
• Zet de oven een uur lang op de hoogste stand met onder- en bovenwarmte (zie 'Oven bedieren'). Hierdoor worden het beschermende vet verwijderd dat in de fabriek is aangebracht.
• Als de oven voor de eerste keer worden gebruikt, zult u een 'nieuwigheidsluchtje' ruiken. Dit is normaal. Zet indien nodig de afzuigkap aan.
• Nadat de oven is afgekoeld, reinigt u de oven met warm water.
• Verwarm de oven alleen voor als dit volgens het recept of volgens de tabellen in deze handleiding nodig is.

Waarschuwing!

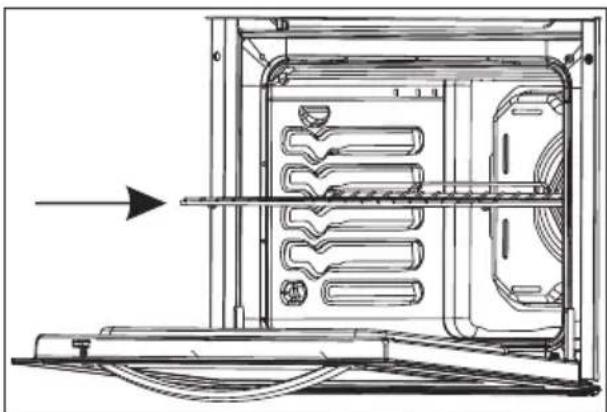

Plaats het ovenrooster in de rail en schuif het zo ver möglichk in de oven.

Energiebewust gebruik van de oven

Maak de ovendeur zo weinig möglichk open.
- Bereid gerechten metdezelfde bereidingstemperatuur (bijvoorbeeld een appeltaart en een ovenschotel) tegelijk en op hetzelfde rooster, of onder elkaar met gebruik van de heteluchtfunctie. U kunt tegelijkertijd vlees lately stoven.
- Bereid verschillende gerechten na elkaar, bijvoorbeeld een ovenmaaltijd na een cake. Vaak is de bereidingstijd van het tweeede gerecht dan 10 minuten korter, doordat de oven al heet is.
- Doordat de oven geisoleerd is, können met de restwarmte gerechten worden bereid die langer in de oven要去en blijven (vanaf 1aar). Zet de oven 10 minuten erderuit dan aangegeven, maar LAST DEUR Dicht.
- Voorverwarmen is meestal Niet nodig, behalte voor gerechten met een bereidingstijd korter dan 30 minutes of wanner dit in het recept is aangegeven.
Haal alles uit de oven wat u voor het gerecht Niet nodig hebt.
Zet na de bereiding de oven uit voordat u het gerecht uit de oven haalt.

Ovengerei

• In principe kurz u elk type ovengerei gebruiken dat hittebestendig is.
• Reinig glazen ovengerei niedirect na gebruik met koud water. Door het plotselinge temperatuurverschil kan het glas breken.
• Gebruik zwarte of donkere bakblikken. Deze geleiden de warmte beter, zodat het voedsel gelijkmatiger worden gebakken.

Dek de bodem van de oven Niet af

• Wanner u de bodem van de oven afdekt, bijvoorbeeld met aluminiumfolie of een bakplaat, kan de oven oververhit raken, met beschadiging van het email tot gevolg.
• U kurz voorkomen dat springvormen op de bodem van de ovenlekken door van aluminiumfolie een bak te vouwen en deze op het rooster onder de vorm teplaatsen of door er bakpapier onder te leggen.

Voedsel warm houden

• U kurz de oven gebruiken om reeds bereide gerechten warm te honden. Daar voor kiest u de heteluchtstand en een temperatuur van 75^ . Dek het gerecht dat u warm wilt honden af om uitdrogen te voorkomen.

Vlees braden

Grote stukken vlees, met een gewicht vanaf 1 kg, zich hiervoor het meest geschikt. Het vlees krijgt een regelmatige, krokante korst en er treedt vrijwel geen gewichtsverlies op.
- Wrijf het vlees vijftien minutes vooraf in met zout en kruiden. Gebruik voor het braden 80 tot 100g boter of vet (of een mengsel van beiden) per 500g vlees.

Bereidingsstijd

• Voor dunne, platte stukken vlees is de bereidingsstijd ongeveer 5 minuten korte dan voor ditkke stukken vlees of een lap vlees die is opgerold. Bij het braden van grotere stukken vlees is de bereidingsstijd per extra 500 gram 15 tot 20 minutes langer. Smeer het vlees met boter of vet in en leg het in de braadslede. Leg het vlees met de vette kannt waar boven in de braadslede. Bedruip vlees zonder vette Kant elke 15 minutes met het braadvocht. Vlees met een vette kant moet elke 30 minutes worden bedropen.
• Als de jus te donker is, voegt u tijdens het braden af en toe een paue eetlepels water toe.
• Dek het vlees losjes af met aluminiumfolie en LAST het vlees voor het serveren 10 minuten rusten.

Geleiders

• Aan de ovenwanden bevinden zich geleiders waarmee het ovenrooster of de bakplaat op verschillende niveaus kan worden geplaatst. Voor de juiste hoogte raadpleegt u een bakgids of de instructies op de verpakking van het voedsel.

Lade

Het apparaat heeft een lade waar u toebehoren zoals platen, roosters enkleine potten en pannen kutk bewaren.

Waarschuwing!

Tijdens gebruik kan het binnenoppervlak van de lade heet worden.

Bewaar geen voedsel, plastic of ontvlambare materialen in de lade.

Klok instellen

Wanner het fornuis voor het eerst wordt aangesloten, knippert deijd '0-00'. De huidigeijd要去 nog juist worden ingesteld.

1. Druk teilijk op de +^ en - toetsen.

Op de display verschijnt een bereidingssymbol. De stip in het midden van deijdweergave knippert ook. U=kunt nu de huidigeijd instellen.

1. Stel de juisteijd in met de +^ en - toetsen (terwijl de stip knippert).

Wacht nu 5 seconden; de huidigeijd worden automatisch bevestigd.

Op de display verschijnt de huidigeijd en de stip stopt met knipperen.

Ovenfuncties

Het apparatusat beschikt over een aantal ovenfuncties die per model verschillen.

Raadpleeg de tabel voor de gewenste functie. Raadpleeg ook de bereidingsinstrumentes op de verpakking van het gerecht.

	Ovenverlichting
	Ontdooien U kurz ontdooien met de ventilator van de hetelucht oven. De ventilator blaast koude lucht. Haal de diepvries Produkten uit de verpakking en leg ze in een schaal. Schuif de schaal op het rooster in richel 3.
	Hetelucht De ventilator in dechterwand verspreidt de hete lucht in de oven. Hiermee worden de gerechten verwarmd. U kurz op meerere niveaus tegelijk bakken, waardoor u energiaekt Aunt besparen. Het heteluchtsystem is uitermate geschikt voor het bakken van cakes, koekjes en appeltaarten.
	Boven- en onderwarmte (conventioneel) Het gerecht worden verwarmd door de stralingswarmte van de onder- en bovenelementen. Plaats het gerecht altijd in het midden van de oven. Deze stand is geschikt voor het op tradionele manier bereiden van gerechten. De gerechten rijzen goed uit en krijgen een smoie bruine kleur.
	Conventioneel + ventilator De lucht in de oven worden verwarmd door het boven- en onderelement. De ventilator in dechterwand blaast de hete lucht rond in de oven. Hiermee worden de gerechten verwarmd.
	Hetelucht + onderwarmte Bij deze functie werkden de onderverwarming en de ventilator met hete lucht-verwarming tegelijkertijd. De functie is vooral geschikt voor het bakken van pizza's. Het beste resultaat worden bereikt bij het bakken van vochtig of zwaar gebak,vruchtentaarten van gistdeeg of zandtaartdeeg en kwarktaarten.
	Grill De gerechten worden verwarmd door de stralingswarmte van het gecombineerde grillelement. Platte stukken vlees,kip of ander bevogelte{kunnen direct op het rooster gegrildd worden. Deze grillstand is ook geschikt voor het roosteren van brood.
	Grill + bovenwarmte Deze stand worden gezruikt om snel te grillen. In deze stand heeft de oven een groter grilloppervlak dan in de conventionele grillstand. Verwarm de oven 5 minuten voor. Schuif het rooster in de bovenste richel. Plaats daarna een bakplaat in de derde richel voor het opvangen van vetten uit het gerecht.
	Grill + bovenwarmte +ventilator De gecombineerde werkking van de grill, bovenelement en de ventilator zorgen voor optimale knapperigheid van uwgerecht en is de ideale instelling om gerechten te roosteren. Verwarm de oven 5 minuten voor. Schuif het rooster in de bovenste richel. Plaats daarna een bakplaat in de derde richel voor het opvangen van vetten uit het gerecht.

Gaskookplaat gebruiken

• Controller regelmatig of de kappen en ringen van de brander goed op de basis zitten. Bij onjuiste plaatsing werkt de ontbranding Niet goed en door onregelmatige vlammen kan de kap beschadigd raken.
• Na verloop vanijd kan het email van de steunpunten inbranden doordat de pandragers erg warm worden. Dit is onvermijdelijk en het valt waarom nicht onder de garantie.
• Zorg ervoor dat de vlammen algtd onder de pan blijven. Als er vlammen onder de pan uitkomen, gaat er veel energie verloren. De handvatten worden ook te warm. Gebruik geen pannen met een diameter die kleiner is dan 12 cm. Kleinere pannen staan nicht stabel.

Fout Goed

• Voor bakken, roerbakken, verhitten van große hoeveelheden of frituren is het better om de sterkbrander te gebruiken.
• De sudderbrander is het meest geschikt voor het bereiden van sauzen, voor sudderen en voor koken. Bij de hoge stand is deze brander groot genoeg om voedsel volledig te qaren.
  Houd tijdens de bereiding het deksel op de pan. Op deze manier bespaart u tot wel 50% energie.
• Gebruik.altijd pannen met een vlakke, schone, droge bodem. Pannen met een vlakke bodem staan stabel en een schone bodem zorgt voor een efectievere verwarming van het voedsel.
• Laatijdens het koken het deksel op de pan om energie te besparen. Schone pannen nemen de warmte efficienter op.

Pannen

De aanbevolen diameters van de panbodem zijn: Voor de sterkbrander minimaal 22-26 cm; Voor de normalbrander minimaal 14-22 cm; Voor de sudderbrander minimaal 12-18 cm.

Vlambeveiliging

• Als de vlamijdens het koken uitgaat, worden de gastoevoer door de vlambeveiliging afgesloten.
• Houd de regelknop ongeveer 5 seconden in de hoge stand ingedrukt. De vlambeveiliging worden ingeschakeld.

Oven bedienen

1. Kies de gewenste ovenfunctie met de ovenfunctieknop.
   Kies aan de hand van de tabel in het hoofdstuk 'Ovenfuncties' de gewenste functie.
   Raadpleeg ook de bereidingsinstrumenties op de verpakking van het gerecht.
2. Stel met de temperatuurknop de oventemperatuur in (tussen 50 en 270^ ). Het lampje van de oventhermostaatlicht op.

Verwarm indien nodig de oven voor voordat u het gerecht in de oven plaatst.

Oven bedienen met de elektronische timer

De elektronische timer kan op verschillende manieren worden gebruikt:

• U kurz hiermee de tijdsduur van het bakken/braden/grillen instellen. Wanner de ingestelde tijd is verstreten, worden automatisch uitgeschakeld. Er klinkt een geluidssignaal zodra de tijd is verstreten. De maximale baktijd die u kurz instellen is 10uur.
• U=knt de timer ook gebruiken om de tijd in te stellen waarop het bakken/braden/grillen要去 stoppen. De oven worden geactiveerd met de vooraf ingestelde temperatuur en functie totdat de ingestelde tijd is verstreken. Er klinkt een geluidssignaal zodra de tijd is verstreken.
• Ten slotte sunt u een tijsdsduur en een eindtijd invoeren (voer een automatisch bakproces). De oven start en stopt automatisch. Er klinkt een geluidssignaal zodra het automatisch bakproces is beeingidg.
• De timer kan ook als kookwekker worden gebrukt. De oven worden nicht uitgeschakeld met de kookwekker.

Baktijd programmeren

1. Kies een temperatuur met de temperatuurknop en een ovenfunctie met de functieknop.
2. Het lampje van de oventhermostatlicht op en de oven worden ingeschakeld.
3. Druk op de toets 'mode' totdat 'dur' op de display verschijnt.
4. Op de display worden nu afwisselend 'dur' en '0·00' weergegeven en knippert de 'A'.
5. Stel de juiste tijdsduur in met de +^ en - toetsen (terwijl de A' knippert).
6. Wacht nu 5 seconden; de ingesteldeijd worden automatisch bevestigd.
7. De display toont wee der huidige tijd en de 'A' stopt met knipperen.

8. De oven geeft een geluidssignaal wonneer de ingestelde tijd is verstreten. De 'A' begint te knipperen en de oven worden automatisch uitgeschakeld.

9. Draai de temperatuurknop en de functieknop waar '0' nadat de bereidingstijd is verstreten. Druk verwolgens op een willekeurige toets om het alarmsignaal UIT te schakelen.

Einde van de baktijd programmeren

1. Kies een temperatuur met de temperatuurknop en een ovenfunctie met de functieknop. Het lampje van de oventhermostaat Licht op en de oven worden ingeschakeld.
2. Druk op de toets 'mode' totdat 'End' op de display verschijnt.
   Op de display worden afwisselend 'End' en de vroegt möglichke eindtijd weergegeven en knippert de 'A'.
3. Stel de gewenste eindtijd in met de +^ en - toetsen (terwijl de A' knippert).
4. Wacht nu 5 seconden; de ingesteldeijd worden automatisch bevestigd. De display toont waar de huidigeijd en de 'A' stopt met knipperen. De oven geeft een signaal wanner de eindtijd is bereikt. De 'A' begint te knipperen en de oven worden automatisch uitgeschakeld.
5. Draai de temperatuurknop en de functieknop waar '0' nadat de bereidingstijd is verstreten. Druk verwolgens op een willekeurige toets om het alarmsignaal UIT te schakelen.

Automatisch bakproces programmeren

U=knt de oven zo programmeren dat deze automatisch worden in- en uitgeschakeld. Hiertoe stelt u een tijdsduur en een eindtijd in. De starttijd worden door de oven berekend. Na afloop van de bereidingsstijd worden de oven automatisch uitgeschakeld.

Voorbeeld:

Huidige tijd: 17:30;

de ingestelde tijsdsduur van het bakproces: 1 uur en 15 minutes;
de ingestelde eindhoven van het bakproces: 19:45.

Het bakproces worden gestart om 18:30 uur. De temperatuur en de functie zijn vooraf ingesteld. De functie worden om 19:45aaruitgeschakeld.

1. Druk op de toets 'mode' totdat 'dur' op de display verschijnt.
   Op de display worden nu afwisselend 'dur' en '0.00' weergegeven en knippert de 'A'.
2. Stel de juiste tijdsduur in met de +^ en - toetsen (terwijl de 'A' knippert).
3. Druk op de toets 'mode' totdat 'End' op de display verschijnt.

Op de display worden afwisselend 'End' en de vroegt möglichke eindtijd weergegeven en knippert de 'A'.

1. Stel de gewenste eindtijd in met de +^ en - toetsen (terwijl de 'A' knippert).

Het bereidingssymbol verdwijnt.

1. Wacht nu 5 seconden; de ingesteldeijd worden automatisch bevestigd.

De display toont wee de huidige tijd en de 'A' stopt met knipperen.

1. Kies een temperatuur met de temperatuurknop en een ovenfunctie met de functieknop.

De oven worden automatisch ingeschakeld wanneer de berekende starttijd is bereikt.
Het lampje van de oventhermostat Licht op en op de display verschijnt het bereidingssymbol.
De oven geeft een signala wanner de eindtijd is bereikt.

De 'A' begint te knipperen en de oven worden automatisch uitgeschakeld.

1. Draai de temperatuurknop en de functieknop waar '0' nadat de bereidingsstijd is verstreten. Druk verwolgens op een willekeurige toets om het alarmsignaaluit te schakelen.

2. U kunt de resterendeijd of de eindtijd van het bakproces op elk moment zien en/of aanpassen op de display: druk op de toets 'mode' totdat 'dur' of 'End' op de display versuschijnt en de 'A' gaat knipperen. Pas de tijsdsuur of eindtijd aan met de +^ en '-toetsen (terwijl de 'A' knippert).

3. Als u de ovenijdens het bakken wilt uitschakelen, stelt u de resterende tijsdsduur van het bakproces in op '0·00' en stelt u de temperatuurknop en de functieknop in op '0'.

Kookwekker

Het geluidssignaal van de kookwekker klinkt alleen wanner de ingesteldeijd is verstreten. De oven worden nicht uitgeschakeld met de kookwekker.

1. Druk op de toets 'mode'.

Er verschijnt een klokje op de display en de stip in het midden van deijdweergave knippert.

1. Stel de juisteijd in met de +^ en - toetsen (terwijl de stip knippert).

Wacht nu 5 seconden; de ingesteldeijd worden automatisch bevestigd.
De display toont weer de huidigeijd en de klok stopt met knipperen.

De tijd begint nu automatisch af te tellen.
Wanner de tijd is verstreken, hoort u een geluidssignaal en knippert het kloksymbol.

1. Druk op een willekeurige toets om het alarmsignalui te schakelen.

U kunt de resterendeijd van de kookwekker op elk moment zien en/of aanpassen op de display: wanner u op de toets 'mode' drukt, verschijnt de resterendeijd van de timer op de display en gaat het kloksymbol knipperen. Pas deijd aan met de ^ + en - toetsen (terwijl het kloksymbol knippert).

Geluidssignaal instellen

U kunt een van de drie verschillende geluidssignalenkiezen. Zorg ervoor dat de huidige tijd op de display worden weergegeven.

1. Houd de '- toets ingedrukt totdat u een geluidssignaal hoort.

Wanneer u de '-toets nogmaals indrukt, hoort u een ander geluidssignaal.

Wacht na het gewenste signala 5 seconden; het ingestelde signal wordt automatisch bevestigd.

Kookplaat bedieren

1. Druk de regelknop in en draai de knop linksom maar de hoge stand. De brander ontsteekt.

U要去 de regelknop ongeveer 10 seconden ingedrukt houden vanwege de vlambeveiliging.
U kurz de gasvlam traploos instellen van hoog maar laag. Wanner de brander na herhaalde pogingen Niet aangaat, controeert u of de kap van de brander goed op+zijn plaats zit.

0-stand

Hoge stand

Lage stand

Branderzone

Wanner de vlam per ongeluk uitgaat, draait u de knop maar de stand 'uit' en wacht u 60 seconden voordat u de brander op de beschreiben manier opnieuw ontsteekt.

Als de brander Niet ontsteekt of steeds uitgaat, controeert u het volgende:

• de kap en de ring van de brander� zijn correct in de branderbehuizing geplaatst;
• de vonkontsteker van de brander en het thermokoppel�n schoon en droog.

Ac: vonkontsteker van de brander

Tc: thermokoppel

Apparaat reinigen

Maak het apparaat na gebruik schoon. Zo voorkomt u dat voedselresten zich aan het oppervlak hechten en hardnekkige vlekken vormen.

Fornuis reinigen

Maak het apparaat dagelijks schoon met water en een schoonmaakmiddel of allesreiniger.
- Verwijder hardnekkige vlekken op het email met een Niet-schurend middel of met een zachtete spon.
- Gebruik nooit schuurpoeder, agressieve schoonmaakmiddelen of een schuurspons.
- Verwijder hardnekkige aanslag met een speciaal reinigingsmiddel voor roestvrij staal.
- Veeg altijd in de richting van de structuur van het staal, om glansplekken te voorkomen.
- Veeg na met een onderhoudsproduct voor roestvrij staal.
- Dompel de hete kap van een brander Niet in koud water. Door de sterke afkoeling zou de kap beschadigd können raken. Dergelijkke schade valt Niet onder de garantie.
- Schade aan de belettering of de pandragers valt nicht onder de garantie.

Oven reinigen

Het apparaat要去 spanningsloos worden gemaakt voor reiniging of reparatie. Trek bij voorkeur de stekker uit het stopcontact of schakel de netschakelaar uit.

• De binnenkant van de ovendeur, de bodem van de oven, de bakplaat en braadslede zijn volledig geëmailleerd. Deze delenkest u het best schoonmaken met warm zeepsop of een beetje vloeibaar schoonmaakmiddel. Spoel goed na met schoon water.
• Maak de buitenkant van de oven schoon met warm zeepsop of vloeibare zoep. Spoel daarna met schoon water na.
  Maak het glas van de ovendeur schoon met zeepsop of een glasreiniger.

Geleiderails verwijderen en reinigen

1. Pak de geleiderails aan de onderkant beet en kantel zeaar het midden van de oven (A).
2. Haal de geleiderails los uit de gaten in dechterwand (B).

Ovenlamp verrangen

Maak voor verrangen van de lamp eerst het toestel spanningsloos; trek de stekkeruit de stopcontact of schakel de zekering in de meterkast UIT! Laat het toestel afkoelen. Draag handbescherming wanner u de lamp verwijdert.

Het toestel bevat een lichtbron met energia-efficientieklasse G.

1. Draai het glazen afdekkapje linksom los en verrang de ovenlamp.

Plaats een neue lamp met bezelfde specificaties (230 V, 15-25 Watt, type E14, bestand gegen 300^ ).

1. Draai het glazen afdekkapje wee vast.

De lamp in dit huishoudelijk apparaat is alleen geschikt voor de verlichting van het apparaat. De lamp is Niet geschikt voor het verlichten van een kamer. De lamp is verbruiksmaterialiaal en valt Niet onder de garantie.

Ovendeur demonteren

Als u de binnenkant van de oven wilt reinigen,kest u de ovendeur demonteren.

1. Open de ovendeur volledig en draai de pallen zo ver möglichk terug.
2. Sluit de deur langzaam zodat de klemmen in de flenzen vallen (waarin de pallen passen).
3. Til de deur enigszins op onder een hoek van ongeveer 15^ (ten opzichte van de positie van de gesloten deur) en hef deze uit de beiden scharnierholders.

Voer de bovenstaande procedure in omgekeerde volgorde uit om de deur'erug te plaatsen.

1. Plaats de deur onder een hoek van 15^ in de scharnieren aan de voorkant van het apparaat. Druk de deur maar voren enaar beneden zodat de scharnieren in de uitsparingen schuiven. Controller of de scharnieruitsparingen goed+zijn geplaatst.

2. Open de ovendeur cervolgens volledig en draai de pallen terug maar hun beginpositie.

3. Sluit de deur langzaam en controllerer of deze goed sluit. Als de deur nicht goed opent of sluit, controeert u of de scharnieruitsparingen goed in de scharnierhoulders zich geplaatst.

Tabel met storingen

Als u nicht zeker weet of het apparaat goed werk, betekent dit Niet automatisch dat er spreke is van een defect. Controller aanom eerst de punten in de onderstaande tabel of ga waar de website 'www.Etna.nl' voor meer informatie.

Problemen met de kookplaat	Mogelijk oorzaak Oplossing
U ruikt gas in debuurt van het apparaat.	De aansluiting van hetapparaat lekt.	Draai de hoofdgaskraandicht. Neem contact opmet de installmenter.
Een brander ontsteekt nicht. De	stekker zit nicht in hetstopcontact.	Steen de stekker in hetstopcontact.
	Defecte zekerings/zekering indete meterkastis uitgeschakeld.	Vervang de zekerings ofschakel de zekerings in dezekeringkast in.
	De vonkontsteker is vuilof vochtig.	Maak de vonkontsteker schoon of droog.
	Onderdelen van de branderzijn onjuist geplaatst.	Plaats de onderdelen van debrander met behulp van dcentreerrichels.
	Onderdelen van de branderzijn vuil of vochtig.	Maak de onderdelen van debrander schoon of droog.Controler of de openingeniet zichtzen.
	De hoofdgaskraanis zichtgedraaid.	Draai de hoofdgaskraan open.
	Storing in de gasleiding. Neem	contact op met dgasleverancier.
	De gasfles of -tank is leeg. Sluit	een nieuwe gasfles aanof LAST de tank opnieuw vullen.
	Er is een verkeerdgastype gezruikt.	Controler of het gas geschiktis voor het apparaat. Neemcontact op met de installmenterindien onjuist.
	U hebte regelknop nichtver genoeg ingedrukt.	Houd de regelknop vergenoeg ingedrukt tussenhoog en laag. Dit kan deeerste keer langer duren,vanwege de gastoevoer.
De brander brandt nicht gezELEMENTmatig.	Onderdelen van de brander zichen onjuist geplaatst.	Plaats de onderdelen van de brander met behulp van de centreerrichels.
	Onderdelen van de brander zichen vuil of vochtig.	Maak de onderdelen van de brander schoon of droog. Controller of de openingsen Niet dicht zitten.
	Er is een verkeerd gastype gezruikt.	Controller of het gas geschikt is voor het apparaat. Neem contact op met de installateur indien onjuist.
De brander.gaat na ontsteking UIT.	U hebt de regelknop Niet lang genoeg ingedrukt.	Houd de regelknop ten minste 10 seconden ingedrukt.

Problemen met de oven Mogelijk oorzaak Oplossing
De ovenlamp werkt nicht. De ovenlamp is defect. Vervang de ovenlamp.
De oven worden nicht warm. Er is geen temperatuur ingesteld.	Stel de temperatuur in met de temperatuurknop.
De elektronische timer is actief. $tel de elektronische timer in op '0:00'.

Wanner bij service door once monteurijdens de garantieperiode blijdt dat het apparaat Niet goed werkt als gevolg van onjuist gebruik, worden kosten in rekening gebracht!

Algemeen

Dit apparaat mag uitsluitend worden aangesloten door een erkende monteur. De gasaansluiting en de elektrische aansluiting要去en voldoen aan de nationale en lokale voerschriften.

Lees eerst de afzonderlijke veiligheidsinstructies!

Let op!

• Het apparaat要去 altijd geaard zich.
• De installment, het onderhoud en reparations mogen uitsluitend worden uitgevoerd door monteurs die daartoe zijn gemachtigd door de fabrikant, odomat anders de garantie komt te verrallen.
• Het apparaat moet spanningsloos worden gemaakt voor installmentie, onderhoud of reparations. Het apparaat is spanningsloos gemaakt als:

de hoofdschakelaar van de elektrische huisinstallatie is uitgeschakeld;
dezekering van de elektrische huisinstallatie volledig is verwijderd;

de stekker van het apparaat is verwijderd uit het stopcontact.

Defecte onderdelen mogen alleen worden verrangen door originele Etna-onderdelen. Alleen van deze onderdelen garandeert Etna dat ze voldoen aan de veiligheidsvoorschriften.
- Om gevaarlijke situatuies te voorkomen, mag een beschadigd elektriciteitssnoer alleen worden verrangen door de fabrikant, de serviceorganisatie van de fabrikant of door een erkend vakman.

Gasaansluiting

Gasaansluiting: RC 1/2 inch (ISO 7/1-RC 1/2)

• De gasaansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland omvat dit de GAVO-richtlijn (NEN 1078). Deze richtlijn schrijft onder meer voor dat alleen goedgekeurde materialenogens worden gebruikt.

Het type gas en het land waarvoort het apparaat is ontworpen, staan vermeld op het typeplaatje. Het apparaat is in de fabriek ingesteld voor G25/G25.3 (aardgas) met een druk van 25 mbar. Apparaat categorie I II2L3B/P + II2EK3B/P.

• Aanbevolen worden om de kookplaat met een vaste pijp op de gasleiding aan te sluiten.
  Aansluiting met een speciaal hiervoor gemaakte veiligheidsslang is ook toegestaan.
• De bijp anschter de oven要去 geheel van metaalশn.

Let op!

Deveiligheidsslangmagnietverbogenworden en magnietin contactkomenmet bewegende delenvandakeuken.
De aansluitkraan van het apparaat要去 altijd makkelijk toegankelijk�<|im_start|>
Het type gas en het land waarvoort het apparaat is ontworpen, staan vermeld op de identificatiekaart van het apparaat.

Voordat u het apparaat voor het eerst gebruikt, contrôleert u de aansluitingen met gebruik van water en afwasmiddel op gaslekkage.

Elektrische aansluiting

230 V~ / 50/60 Hz

De elektrische aansluiting要去 voldoen aan de nationale en lokale voorschriften. Voor Nederland omvat dit onder meer de norm NEN 1010.

• U要去 altijd bij de stekker en het stopcontact kuren komen.
• Voorkom dat het netsnoer in contact komt met delen van de oven die heet hunnen worden.
• Als u een vaste aansluiting wilt make, moet in het netsnoer een omnipolaire schakelaar met een contactafstand van ten minste 3mm worden geplaatst.
• Het apparaat mag Niet via een stekkerdoos of verlengsnoer op netspanning worden aangesloten, aangezien veilig gebruik van het apparaat dan Niet longer kan worden gegarandeerd.

Installatie

• Wanner u het fornuis naast een hoge kast of een wand van brandhaar materiaal plaatst,要去 de afstand tussen het fornuis en de wand ten minste 50~mm zijn.
• De afstand:tussen de kookplaat en een afzuigkap boven het formuis moet ten minste 650 mm zijn.
• Wanner het fornuis in een keukeneenheid worden geplaatst,要去 de minimumruimte in ache worden genomen.
• Wanner het fornuis worden ingebouwdussen keukenkasten, moet de bekleding van deeenheden bestand zichn tegen temperaturen tot 90^

Vlakstelling

• De hoogte van het fornuis is instelbaar met de stelvoeten.
• Wanner het fornuis op een platform worden geplaatst, moet u zorgen voor goede bevestiging.

Na installmentie van het apparaat contrôleert u of de branders goed werken. Het vlammenpatroon要去 bij de hoge stand regelmatig en stabel zich en de branders mogen bij de lage stand Niet uitgaan.

Technische gegevens

Op het gevevensplaatje op het apparaat staan de nominale belasting, de vereiste spanning en de freqentie. Het gevevensplaatje bevindt zich in de rechterbenedenhoek ache ter de deur.

Dit apparaat voldoet aan alle betreffende EU-richtlijnen.

Merk		ETNA
Model FGV660		---	FGV760---
Type oven Elektrisch Elektrisch
Massa Kg 41 (+/-2) 49 (+/-2)
Energie-efficiëntie-index - conventioneel 119,1 1	16,7
Energie-efficiëntie-index - hete lucht 105,7 103,6
Energieklasse A A
Energieverbruik (elektriciteit) - conventioneel kWh/cyclclus 0,98 0,98
Energieverbruik (elektriciteit) - hete lucht	kWh/cyclclus	0,87 0,87
Aantal ovenruimten		1 1
Warmtebron		Elektrisch Elektrisch
Volume		65	69
Deze oven voldoet aan EN 60350-1

Tips voor energiebesparing voor de oven

Bereid degerechten indien möglicht segelijk.
Houd de voorverwarmingstijd kort.
Verleng de bereidingsstijd Niet.
- Vergeet zich de oven uit te zetten na afloop van een bereiding.
- Open de oven nichtijdens de vereidingsperiode.

Merk		ETNA
Model FGV660		---	FGV760---
Type kookplaat Gas Gas
Aantal kookzones 4 4
Verwarmingstechnologie-1 Gas Gas
Maat-1 cm Hulp Hulp
Energie-efficiëntie-1 % N.v.t. N.v.t.
Verwarmingstechnologie-2 Gas Gas
Maat-2 cm Normaal Normaal
Energie-efficiëntie-2 %	59,0	59,0
Verwarmingstechnologie-3 Gas Gas
Maat-3 cm Normaal Normaal
Energie-efficiëntie-3 %	59,0	59,0
Verwarmingstechnologie-4 Gas Gas
Maat-4 cm Sterk Wokken
Energie-efficiëntie-4 %	57,0	56,00
Energie-efficiëntie kookplaat	%	58,3	58,0
Deze oven voldoet aan EN 30-2-1

Tips voor energiebesparing voor de kookplaat

• Gebruik kookgerei met een vlakke bodem.
• Gebruik kookgerei met de juiste maat.
• Gebruik kookgerei met een deksel.
• Beperk de hoeveelheid vloeistof of vet.
• Wanner de vloeistof begint te koken, verlaagt u de stand.

FGV660...

G30 28-30 mbar 7,5 kW 545 g/u II2L3B/P- II2EK3B/P NL Klasse: 1	NG/G25 25 mbar	NG/G20/G25.3 20/25 mbar		LPG/G30 28-30 mbar
STERKBRANDER
Diam. injector (1/100 mm) 125 125 1	25 85
Nominale waarde (kW) 3 3 3				3
Verbruik in 1aar 332,2 l/u 325,0 l/u	285,6 l/u 218,1 g/u
NORMAALBRANDER
Diam. injector (1/100 mm) 94 94 94	65
Nominale waarde (kW) 1,75 1,75	1,75	1,75
Verbruik in 1aar	193,8 l/u 189,6	l/u 166,7 l/u 1	27,2 g/u
SUDDERBRANDER
Diam. injector (1/100 mm)	72 72 72 50
Nominale waarde (kW) 1 1 1	1
Verbruik in 1aar	110,7 l/u 108,3	l/u 95,2 l/u 72,7 g/u

FGV760...

G30 28-30 mbar 8,3 kW 604 g/u II2L3B/P- II2EK3B/P NL Klasse: 1	NG/G25 25 mbar	NG/G20/G25.3 20/25 mbar		LPG/G30 28-30 mbar
WOKBRANDER
Diam. injector (1/100 mm) 148 148 148	98
Nominale waarde (kW)	3,8	3,8	3,8 3,8
Verbruik in 1aar	420,8 l/u 411,7	l/u 361,9 l/u	276,3 g/u
NORMAALBRANDER
Diam. injector (1/100 mm) 94 94 94	65
Nominale waarde (kW) 1,75 1,75	1,75 1,75
Verbruik in 1aar	193,8 l/u 189,6	l/u 166,7 l/u	127,2 g/u
SUDDERBRANDER
Diam. injector (1/100 mm)	72 72 72	50
Nominale waarde (kW) 1 1 1	1
Verbruik in 1aar	110,7 l/u	108,3 l/u	95,2 l/u	72,7 g/u

Afvoeren apparatus en verpakking

Bij de vervaardiging van dit apparaat is gebruik gemaaakt van duurzame materialen. Dit apparaat要去 aan het einde van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het apparaat is recyclebaar. Gebruikt konnen zijn:

• karton;
  polyethylenfolie (PE);
  CFK-vrij polystyrene (PS-hardschuim)

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Op dit product staat een pictogram van een vuilnisbak met een kruis erdoorheen. Dit geeft aan dat huishoudelijkke apparaten apart要去en worden afgevoerd. Dat betekent dat het apparaat aan het einde van de economische gebruiksduur Niet voor verwerking in de normale afvalstroom terecht mag komen. Het apparaat要去aar een special centrum voor gezcheiden afvalinzameling van de gemeente worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijk apparaten voorkomt möglichk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan. Het zorgtervoordatde materialenhaaruithetapparaatbestaat,teruggewonnenkunnenwordenomaanmerkelijkebesparingvanenergieengrundstoffe teverkrijgen.

Verklaring van conformiteit

Wij verklaren dat once producten voldoen aan de van toepassing+zijnde Europese Richtlijnen, Besluien en Verordeningen en de eisen die zich vermeld in de normen waarnaar worden verwezen.

Your cooker

Introduction 4
