GEBRUIKSAANWIJZING GESP 4390 NA LL Eco EINHELL

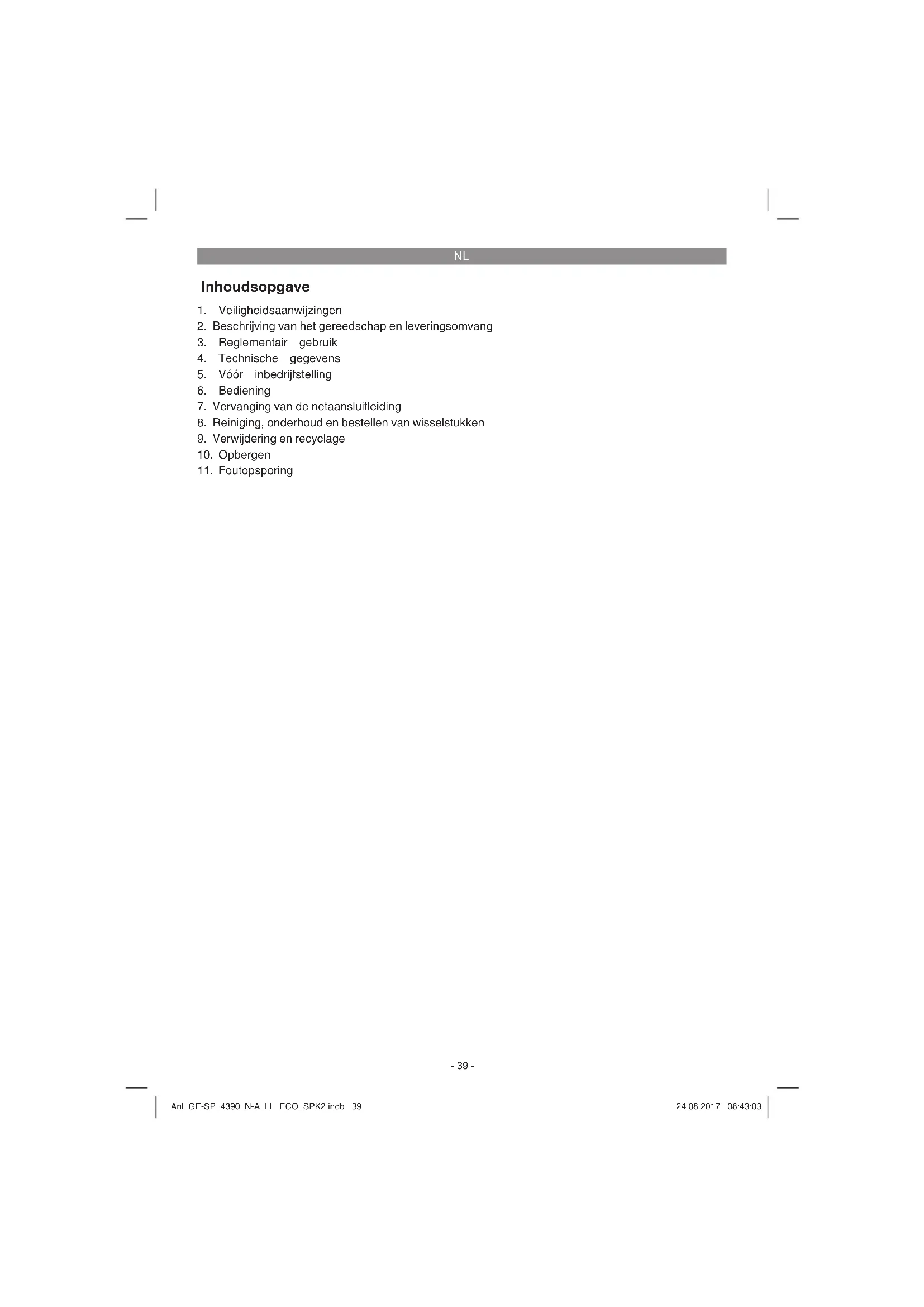

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

7. Vervanging van de netaansluitleiding

8. Reiniging, onderhoud en bestellen van wisselstukken

9. Verwijdering en recyclage

Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe- zicht door kinderen worden uitgevoerd. Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijk- waardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. Gevaar! - Handleiding lezen om het letselrisico te verminderen Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 40Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 40 24.08.2017 08:43:0324.08.2017 08:43:03NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Gevaar! De pomp moet worden gevo- ed via een verliesstroom-vei- ligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738). Het toestel is niet geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich perso- nen of dieren kunnen ophouden tijdens het gebruik. Het is niet toegestaan om het toestel te gebruiken terwijl er personen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman! Gevaar!

Voordat u het toestel in gebru- ik neemt dient u door een des- kundige te laten controleren of de aarding, de nulleider, de aardlekschakeling beantwoor- den aan de veiligheidsvoor- schriften van de energievoor- zieningsmaatschappij en naar behoren werken.

De elektrische insteekverbin- dingen dienen tegen vocht te worden beschermd.

Bij gevaar voor overstroming dienen de insteekverbindin- gen in een zone te worden aangebracht die veilig is tegen overstroming.

Het opvoeren van aantasten- de vloeistoffen alsmede het opvoeren abrasieve (schuren- de) stoffen dient in elk geval te worden vermeden.

Het toestel dient tegen de vorst te worden beschermd.

Het toestel dient tegen droo- glopen te worden beschermd.

De toegang tot het toestel door kinderen dient door ge- paste maatregelen te worden voorkomen.

Vervuiling van de vloeistof zou kunnen optreden door het uit- stromen van smeermiddelen. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 41Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 41 24.08.2017 08:43:0424.08.2017 08:43:04NL

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

1. Universele slangaansluiting

3. Geïntegreerde vlotterschakelaar

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Het door uw aangekochte toestel is bedoeld voor het opvoeren van water met een maximale tem- peratuur van 35°C. Het toestel mag niet worden gebruikt voor andere vloeistoff en, vooral niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten! Ga na of er eventueel speciale voorwaarden voor de installatie gelden, voordat u de pomp in bedrijf stelt! Wanneer bijv. door stroomonderbreking, vervui- ling of defecte afdichting materiële schade kan worden veroorzaakt, dan moeten extra veiligheid- sinrichtingen worden geïnstalleerd. Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel lopende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheids- sensoren voor de uitschakeling en gelijkaardige veiligheidsinrichtingen. Laat u in geval van twijfel absoluut adviseren door een vakman voor sanitaire installaties. Het toestel wordt overal toegepast waar water van de ene plaats naar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassingen. Het mag niet voor zwembassins worden gebruikt! Bij gebruik van het toestel in wateren met een natuurlijke modderige bodem plaatst u het toestel lichtjes verhoogd, b.v. op bakstenen. Het toestel is niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het toestel wordt daardoor aanzienlijk verkort omdat het toestel niet geconstrueerd is om permanent te worden belast. Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk ver- der gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabri- kant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 42Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 42 24.08.2017 08:43:0424.08.2017 08:43:04NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De installatie van het toestel gebeurt ofwel:

Stationair met een vaste buisleiding

stationair met een flexibele slangleiding Het apparaat moet aan het ophangoog met een kabel worden bevestigd (fi g. 2, pos. 5). De maximale capaciteit kan enkel met een zo groot mogelijke leidingdiameter worden bereikt; de capaciteit zal verminderen als slangen of leidingen met een kleinere diameter worden aan- gesloten. Wordt de universele slangaansluiting (fi g. 1, pos. 1) gebruikt moet die bijgevolg tot de gebruikte aansluiting worden ingekort, zoals in fi g. 3 getoond, om de capaciteit niet onnodig te verminderen. Flexibele slangleidingen moeten op de universele slangaansluiting worden vastge- maakt m.b.v. een slangbeugel (niet bij de levering begrepen). De terugslagklep (fi g. 3, pos. 6) verhindert het terugstromen van het water in de slang bij het uitschakelen van de pomp. Bij gebruik van de terugslagklep wordt de maximale transport- hoeveelheid verlaagd. Tijdens het bedrijf kan aan de ontluchtingsope- ning water uittreden. Let op! Bij de installatie moet u ervoor zorgen, dat het apparaat nooit aan de drukleiding of aan de stro- omkabel vrij hangend mag worden gemonteerd. Het apparaat moet aan het daartoe voorziene handvat of aan het ophangoog worden opgehan- gen resp. op de schachtbodem rusten. Om een perfecte werkwijze van het apparaat te verzeke- ren moet de schachtbodem steeds vrij zijn van modder of andere verontreinigingen. Bij een te laag waterpeil kan de modder in de schacht snel droog worden en het aanlopen van het apparaat beletten. Daarom is het noodzakelijk het apparaat regelmatig te controleren (startpogingen uitvoe- ren). De schacht van de pomp moet minstens de afme- tingen 40 x 40 x 40 cm hebben, zodat de vlotter- schakelaar vrij kan bewegen.

Gevaar! Het door u aangekochte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 230 V wis- selstroom 50 Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoende be- veiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar.

Als u de installatie- en gebruiksinstructies nauwkeurig hebt gelezen kan u het toestel in ge- bruik nemen mits inachtneming van het volgende:

Vergewis u er zich van dat het toestel veilig is opgesteld.

Controleer of de drukleiding naar behoren is aangebracht.

Vergewis u zich ervan dat het toestel op 230 V ~ 50 Hz is aangesloten.

Controleer of het elektrische stopcontact in een behoorlijke staat verkeert.

Controleer of ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.

Vermijd het drooglopen van het toestel.

Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 43Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 43 24.08.2017 08:43:0424.08.2017 08:43:04NL

Functie geïntegreerde vlotterschakelaar (af- beelding 4): ON: In het ON-bedrijf loopt het apparaat continu en het water kan tot op 1mm worden afgezogen. Het apparaat mag alleen onder toezicht worden ingezet, om droogloop te vermijden. Het apparaat moet worden uitgeschakeld (netstekker uittrek- ken), zodra er geen water meer uit de drukleiding komt. Let op: Een waterpeil van minstens 5mm is vereist, opdat het apparaat in het ON-bedrijf kan afzuigen. Autostart level1 (5 mm): Na bereiken van deze hoogte loopt het apparaat nog 30sec en schakelt zich dan automatisch uit. Autostart level2 (56 mm): Na bereiken van deze hoogte pompt het apparaat tot level 1, loopt 30sec na en schakelt zich dan automa- tisch uit. Autostart level3 (103 mm): Na bereiken van deze hoogte pompt het apparaat tot level 1, loopt 30sec na en schakelt zich dan automa- tisch uit.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Reiniging van het schoepenrad (fi g. 5,

pos. 2) Bij te veel afzettingen in het huis moet het onders- te deel van het apparaat als volgt uiteen worden gehaald:

1. Maak de aanzuigplaat los van het huis.

2. Het schoepenrad reinigen met helder water.

Opgelet! Het apparaat niet op het schoepen- wiel afzetten of laten steunen!

3. De montage gebeurt in omgekeerde volgor-

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 45Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 45 24.08.2017 08:43:0424.08.2017 08:43:04NL

Anomalieën Oorzaken Verhelpen Apparaat start niet - Netspanning ontbreekt - Autostart level in acht nemen - Netspanning controleren - Autostart level op juiste stand draai-

Het apparaat voert geen water op - Inlaatzeef verstopt geraakt - Drukslang geknikt - Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen Apparaat wordt niet uitgeschakeld - Autostart level in acht nemen - Autostart level op juiste stand draai-

Wateropbrengst onvoldoende - Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver- vuilde en afslijtende waterbijmeng- sels - Inlaatzeef reinigen - Apparaat reinigen en versleten on- derdelen vervangen Apparaat wordt na korte looptijd uitge- schakeld - Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit - Netstekker uit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35° C in acht nemen! Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 46Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 46 24.08.2017 08:43:0424.08.2017 08:43:04NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 47Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 47 24.08.2017 08:43:0424.08.2017 08:43:04NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Pompwiel Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 48Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 48 24.08.2017 08:43:0424.08.2017 08:43:04NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 49Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 49 24.08.2017 08:43:0424.08.2017 08:43:04E
