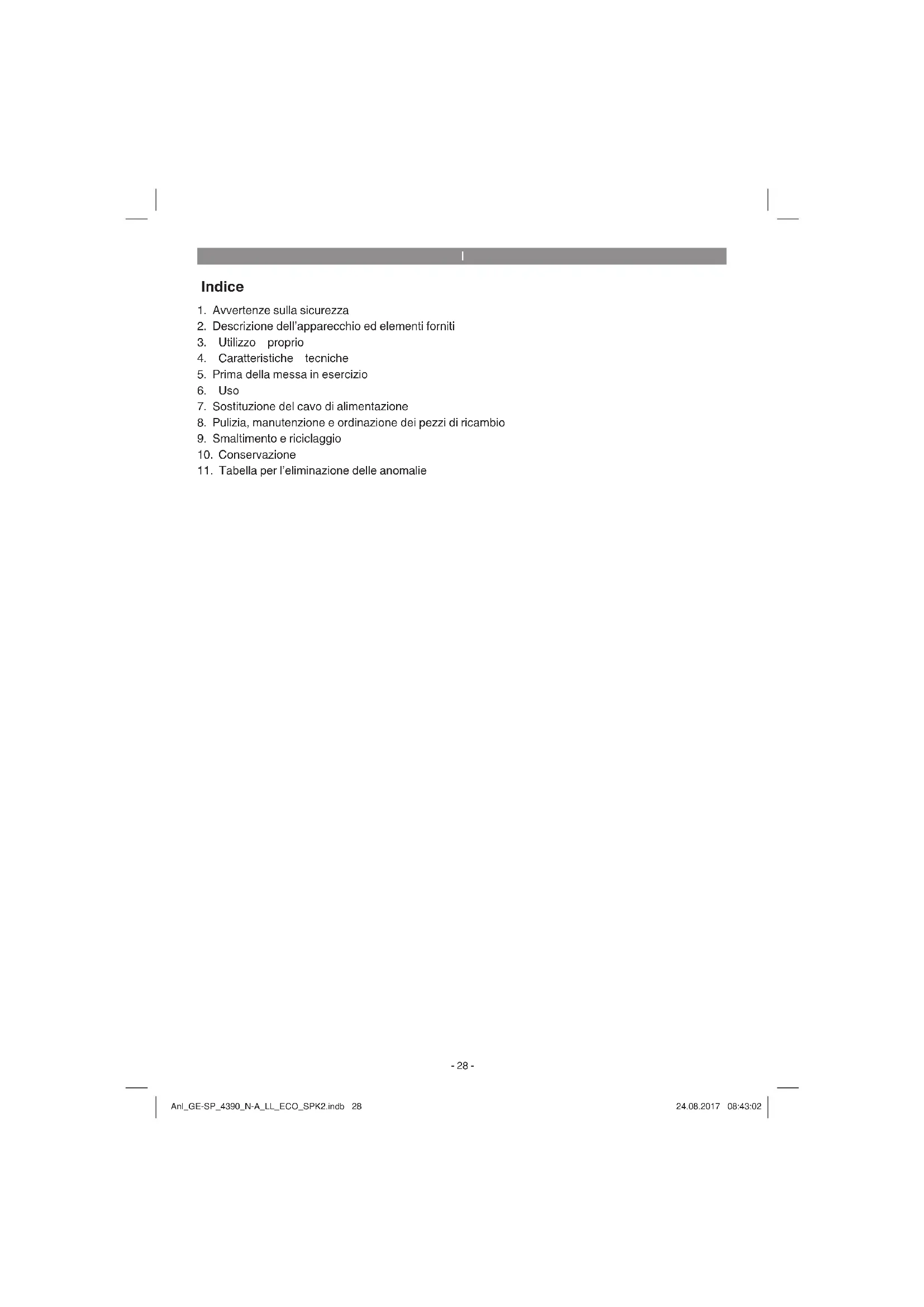

MANUALE UTENTE GESP 4390 NA LL Eco EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

11. Tabella per l’eliminazione delle anomalie

Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati. Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 29Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 29 24.08.2017 08:43:0324.08.2017 08:43:03I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Pericolo! La pompa deve venire alimen- tata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corren- te di guasto non superiore a 30 mA (secondo la norma VDE 0100 parte 702 e 738). L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato! Pericolo!

Prima di mettere in funzione l’apparecchio, fate controllare da uno specialista che la mes- sa a terra, la messa a terra del neutro o il circuito di sicu- rezza per correnti di guasto corrispondano alle norme di sicurezza dell’ente responsa- bile della fornitura di energia elettrica e funzionino in modo corretto.

I collegamenti elettrici ad in- nesto devono essere protetti dall’umidità.

In caso di pericolo di inondazi- oni collocate i collegamenti ad innesto in un’area che non ne venga interessata.

Si deve comunque evitare in ogni caso di convogliare liqui- di aggressivi e sostanze abra- sive.

L’apparecchio deve essere protetto dal gelo.

L’apparecchio deve essere protetto da un funzionamento a secco.

Adottate misure atte a tenere l’apparecchio lontano dalla portata dei bambini.

Eventuali impurità nel liquido potrebbero essere dovute alla fuoriuscita di lubrificanti. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 30Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 30 24.08.2017 08:43:0324.08.2017 08:43:03I

2.1 Descrizione dell‘apparecchio (Fig. 1/2/3)

1. Attacco universale del tubo fl essibile

2. Piastra di aspirazione

3. Interruttore a galleggiante integrato

5. Occhiello di sospensione

6. Valvola di non ritorno

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pompa per acque chiare

Istruzioni per l’uso originali

Valvola di non ritorno

L’apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35° C. L’apparecchio non deve essere assolu- tamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! Eventuali condizioni speciali di installazione van- no chiarite prima della messa in esercizio della pompa! In caso di danni causati ad esempio da una cadu- ta di corrente, da sporcizia o da una guarnizione difettosa, dovete installare ulteriori misure di protezione. Le misure di protezione sono ad esempio: pompe con funzionamento parallelo su un circuito di corrente con protezione separata, sensori di umidità per il disinserimento e dispositivi di sicu- rezza simili. In caso di dubbi fatevi consigliare assolutamente da un tecnico di impianti sanitari. L’apparecchio può essere impiegato ovunque si debba pompare dell’acqua, per es. in casa, in giardino e in molti altri settori. Non deve essere usato nel caso di vasche di piscine! Per usare l’apparecchio in acqua con fondo natu- rale e fangoso, mettetelo in un posto un po’ solle- vato, per es. su dei mattoni. L’apparecchio non è adatto per l’uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell’apparecchio si ridurrà notevolmente, poiché non è stato costruito per una sollecitazione continua. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. La fuoriuscita di olio lubrifi cante/altri lubrifi canti può comportare una contaminazione dell’acqua. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 31Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 31 24.08.2017 08:43:0324.08.2017 08:43:03I

4. Caratteristiche tecniche

Collegamento alla rete ................. 230 V ~ 50 Hz Potenza assorbita ................................. 430 watt Portata max. .............................................9000 l/h Prevalenza max. ............................................. 8 m Profondità di immersione max. . ..................... 7 m Temperatura max. dell’acqua ..................... 35° C Attacco tubo fl essibile ........ca. 47,8 mm (G 1½ ) fi letto esterno Corpi estranei max.: ....................... Acque chiare Altezza di aspirazione: ........................min. 1 mm Tipo di protezione ........................................IPX8

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.

L’installazione dell’apparecchio viene eff ettuata o:

in modo fisso con tubazione rigida

in modo fisso con tubazione flessibile L‘apparecchio deve essere fi ssato all‘occhiello di sospensione con una fune (Fig. 2/Pos. 5). La portata massima si raggiunge soltanto con un diametro massimo della tubazione, mentre collegando tubazioni e tubi fl essibili più piccoli la portata viene ridotta. Usando l’attacco universale del tubo fl essibile (Fig. 1/Pos. 1) esso dovrebbe essere accorciato fi no all’attacco usato come mostrato nella Fig. 3 per non ridurre la portata senza motivo. Tubazioni fl essibili devono essere fi ssate con una fascetta (non compresa nella for- nitura) all’attacco universale del tubo fl essibile. La valvola di non ritorno (Fig. 3/Pos.6) evita il rifl usso dell’acqua che si trova nel tubo fl essibile quando si disinserisce la pompa. In caso di utiliz- zo della valvola di non ritorno si riduce la portata massima. Durante l’esercizio può fuoriuscire acqua dall’apertura di sfi ato. Da osservare! Durante l‘installazione fate attenzione a non montare mai l‘apparecchio appeso al tubo di mandata o al cavo della corrente. L‘apparecchio deve essere agganciato alla maniglia prevista o all‘occhiello di sospensione ovvero deve essere appoggiato sul fondo del pozzetto. Per garantire un perfetto funzionamento dell‘apparecchio, il fondo del pozzetto deve essere sempre libero da fango o da altro sporco. In caso di un livello d‘acqua insuffi ciente, il fango nel pozzetto può as- ciugarsi rapidamente e impedire all‘apparecchio di avviarsi. Perciò è necessario controllare re- golarmente l‘apparecchio (eseguite tentativi di avviamento). Il pozzetto della pompa deve avere dimensioni di almeno 40 x 40 x 40 cm perché l‘interruttore a galleggiante possa muoversi liberamente.

5.2 Collegamento alla rete

Pericolo! L’apparecchio da voi acquistato è già dotato di una spina con messa a terra. L’apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V ~ 50 Hz. As- sicuratevi che la presa di corrente sia suffi ciente- mente protetta (almeno 6 A) e in perfetto stato. In- serite la spina nella presa di corrente. In tal modo l’apparecchio è pronto all’esercizio.

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l’apparecchio tenendo presente i seguenti punti:

Accertatevi che l’apparecchio sia installato in modo sicuro.

Verificate che il tubo di mandata sia stato montato in modo corretto.

Assicuratevi che il collegamento elettrico sia di 230 V ~ 50 Hz.

Verificate che la presa elettrica sia in perfetto stato.

Assicuratevi che umidità e acqua non raggi- ungano in nessun caso l’allacciamento alla rete.

Evitate che l’apparecchio funzioni a secco.

Funzionamento interruttore a galleggiante integrato (Fig. 4): ON: In esercizio ON l’apparecchio funziona continua- mente e può aspirare l‘acqua fi no a un livello di 1 mm. L‘apparecchio deve essere utilizzato in ques- ta modalità operativa solo sotto sorveglianza per evitare il funzionamento a secco. L‘apparecchio deve essere disinserito (staccando la spina dalla presa di corrente) non appena non esce più ac- qua dal tubo di mandata. Da tenere presente La profondità dell‘acqua deve essere di almeno 5 mm perché l‘apparecchio possa aspirare in esercizio ON! Livello di avvio automatico1 (5 mm): Una volta raggiunta questa profondità l’apparecchio funziona ancora per 30sec e poi si disinserisce automaticamente. Livello di avvio automatico2 (56 mm): Una volta raggiunta questa profondità l’apparecchio pompa fi no al livello 1, funziona ancora per 30sec e poi si disinserisce auto- maticamente. Livello di avvio automatico3 (103 mm): Una volta raggiunta questa profondità l’apparecchio pompa fi no al livello 1, funziona ancora per 30sec e poi si disinserisce auto- maticamente.

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Pulizia della ruota a pale (Fig. 5/Pos. 2)

In caso di depositi eccessivi nella carcassa si deve smontare la parte inferiore dell‘apparecchio nel modo seguente:

1. Togliete la piastra di aspirazione dalla carcas-

2. Pulite la ruota a pale con acqua pulita.

Attenzione! Non mettete o appoggiate l‘apparecchio sulla ruota a pale!

3. L‘assemblaggio avviene nell‘ordine inverso.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 34Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 34 24.08.2017 08:43:0324.08.2017 08:43:03I

11. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio Il motore non si avvia - Manca la tensione di rete - Controllate il livello di avvio auto- matico - Controllate la tensione di rete - Portate il livello di avvio automatico nella posizione corretta L‘apparecchio non convoglia - Filtro in entrata ostruito - Tubo di mandata piegato - Pulite con un getto d‘acqua il fi ltro in entrata - Eliminate la piega La pompa non si disinserisce - Controllate il livello di avvio auto- matico - Portate il livello di avvio automatico nella posizione corretta Portata insuffi ciente - Filtro in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell‘acqua - Pulite il fi ltro in entrata - Pulite l‘apparecchio e sostituite le parti usurate La pompa si spegne dopo un breve peri- odo di esercizio - Il salvamotore spegne l‘apparecchio a causa del notevole sporco presente nell‘acqua - Temperatura dell‘acqua trop- po alta, il salvamotore spegne l‘apparecchio - Staccate la spina e pulite l‘apparecchio e il pozzo - Tenete presente la temperatura massima dell‘acqua di 35°C! Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 35Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 35 24.08.2017 08:43:0324.08.2017 08:43:03I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 36Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 36 24.08.2017 08:43:0324.08.2017 08:43:03I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Girante della pompa Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 37Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 37 24.08.2017 08:43:0324.08.2017 08:43:03I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 38Anl_GE-SP_4390_N-A_LL_ECO_SPK2.indb 38 24.08.2017 08:43:0324.08.2017 08:43:03NL
