GEBRUIKSAANWIJZING 6213D MAKITA

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d'instructions
D Akku-Bohrschrauber Betriebsanleitung
1 Trapano-avvitatore a batteria Istruzioni per l'uso
NL Snoerloze boorschroevedraaier Gebruiksaanwijzing
E Taladro-atornillador sin cable Manual de instructaciones
P Berbequim aparafusador a bateria Manual de instruço es
DK Akku bore-skruemaskine Brugsanvisning
S Sladdlos borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Kayttoohje
GR Biodotpunavo mnatapia Oyniec xpnoeos

9.6 V 6203D

12 V 6213D/6313D

14.4 V 6233D/6333D

DZ	-	-	-
DWA	Ni-Cd 2.0 Ah
DWB	Ni-MH 2.2 Ah
DWD	Ni-MH 2.6 Ah
DWF	Ni-MH 3.0 Ah

Extra

DWAE/DWBE/DWDE/DWFEL…+

1

2

3

4

5

6

7

8

9

10

11

ENGLISH

Verklaring van algemene gegevens

① Knop
② Batterij
③ Oplaadlampje
④ Snellader
⑤Vastdraaien
⑥ Bus
⑦ Ring
⑧Boor
⑨ Boorhouser

Trekkerschakelaar
⑪ Omkeerschakelaar
⑫ Zijde A
13 Zijde B
14 Rechtse draairichting
15 Linkse draairichting
16 Laag toerental
⑦ Hoog toerental

Toerentaltschakelaar
19 Afsteling
20 Schaalverdelingen
2) Boormarkering
22 Wijzer
23 Limietaanduiding
24 Schroevedraaier
25 Koolborsteldop

TECHNISCHE GEGEVENS

Model 6203D 6213D 6313D 6233D 6333D

Capaciteiten

Staal	10 mm	10 mm	13 mm	10 mm	13 mm
Hout	25 mm	25 mm	25 mm	25 mm	mm 25 mm
Houtschroef	6,4 x 76 mm	6,4 x 76 mm	6,4 x 76 mm	6,4 x 76 mm	6,4 x 76 mm	6,4 x 76 mm
Kolomschroef	6 mm	6 mm	6 mm	6 mm	6 mm	6 mm
Nullasttoerental (min1)
Hoog	0 - 1 200	0 - 1 400	0 - 1 400	0 - 1 300	0 - 1 300	0 - 1 300
Laag	0 - 400	0 - 450	0 - 450	0 - 400	0 - 400	0 - 400
Totale lenghte	233 mm	233 mm	243 mm	233 mm	243 mm	243 mm
Netto gewicht	1,7 kg	1,9 kg	2,0 kg	2,0 kg	2,1 kg	2,1 kg
Nominate spanning	DC 9,6 V	DC 12 V	DC 12 V	DC 14,4 V	DC 14,4 V	DC 14,4 V

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Veiligheidswenken

Voor uweiligkeit dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCULADER EN ACCU

1. BEWAAR DEZE VOORSCHRIFTEN - Deze gebruiksaanwijzing bevat belangrijke veiligheids- en bedieningsvoorschriften betreffende de acculader.
2. Lees alle voorschriften en waarschuwingen die+zijn aangebracht op (1) de acculader, (2) de accu en (3) het product waarvoor de accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
3. LET OP—Om gevaar voor verwonding te voorkomen, dient u met de acculader uitsluitend MAKITA oplaadbare accu's te laden. Accu's van andere merken hunn gaan barsten en verwondingen of schade veroorzaken.
4. Stel de acculader nicht bloot aan regen of sneeuw.

5. Het gebruik van een accessoire dat door de fabrikant van de acculader Niet wordt aanbevolen of verkocht, kan brandgevaar, elektrische schok of verwondingen verooorzaken.

6. Om beschadiging van het netsnoer en de stekker te voorkomen, dient u de stekker vast te pakken om het netsnoer uit het stopcontact te halen.

7. Zorg ervoor dat het netsnoor zodanig is geplaatst, dat niemand erop kan stappen of erover kan struikelen, en dat het Niet aan beschadiging of druk is blootgesteld.
8. Gebruik de acculader Niet met een beschadigd netsnoer of een beschadigde stekker — verwang deze onmiddelijk.
9. Gebruik de acculader nicht indien deutsche een sterke schok heeft ondergaan, op de grond is gevallen, of een andere vorm van beschadigging heeft opgelopen; breng deze maar een bevoegde monteur.
10. Haal de acculader of de accu Niet uit elkaar; breng deze maar een bevoegde monteur wanneer onderhoud of reparatie nodig is. Onjuist opnieuw ineenzetten kan namelijk een elektrische schok of brandgevaar opleveren.
11. Om gevaar voor een elektrische schok te voorkomen, trekt u de stekker van de acculader uith het stopcontact alvorens met onderhoud of reinigen te beginnen. Het gevaar voor een elektrische schok worden Niet voorkomen door de acculader alleen maar uit te schakelen.
12. De acculader is Niet bedoeld voor gebruik doorkleine kinderen of geestelijk gestoorden waarop geen toezicht worden gehonden.
13. Houd toezicht opkleine kinderen om te voorkomen dat ze met de acculader spelen.

AANVULLENDE

1. Laad de accu Niet op bij een temperatuur BENEDEN 10^ of BOVEN 40^ .
2. Gebruik voor het opladen nooit een verhongstransformer, een dynamo of eengelijkstroombron.
3. Zorg ervoor dat de ventilatiegaten van de acculader Niet afgesloten worden of verstopt raken.
4. Bedek de accuklemen altijd met de accukap wanneer u de accu Niet gebruikt.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin de andere metalen voorwerpen zoals spijkers Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of reg Kortsluiting van de accu kan oorzaak zijr van een grote stroomafgifte, oververhitting, brandwonden en zichs defecten.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, zichs nicht wanner deze zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet-Laat valle en hem Niet aan schokken of stoten bloatstelt
4. Laad de accu Niet op in een bak of container. Laad hem uitsluitend op in een goed geventi-leerde ruimte.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap alkijd gebruiksklaar is, odomat het Niet op een stopcontact hoeft te worden aangesloten.

2. Houd het gereedschap bij de geisoleerde handgrepen vast wonneer u boort opplaaten waar het gereedschap met verborgen elektrische bedrading in aanraking kan komen. Door contact met een onder spanning staande draad, zullen ook de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan en za de gebruiker een elektrische schok krijgen.

3. Zorg ervoor dat u.altijd stevige steun voor de voeten hebt.
4. Controller of er zich niemand beneden bevindt wonneer u het gereedschap op een hogeplaats.gaat gebruiken.
5. Houd het gereedschap stevig vast.
6. Houd uw handen uit de buurt van roterende onderdelen.
7. Laat het gereedschap Niet darüber verwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met de handen vasthoudt.
   8: Raak de boor of het werkstuk Niet aan onmid- delloijk na het gebruik; deze kuren erg heet zich en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

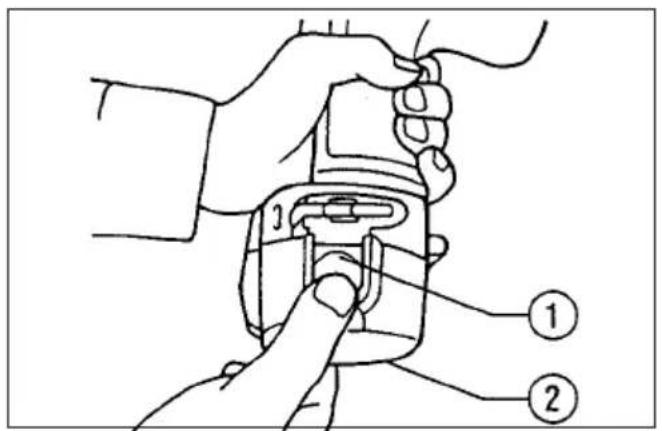

Plaatsen en verwijderen van batterij (Fig. 1)

Schakel de machine alsijd uit voordat een batterij geplaatst of verwijdert worden.

Om het batterijpak te verwijderen, neemt u het uit het gereedschap terwijl u de knappen aan beiden zichden van het batterijpak indrukt.

Om het batterijpak te installereren, past u de tong op het batterijpak in de groef in de behuizing van het gereedschap, en dan schuift u het batterijpak maar binnen. Schuif het batterijpak zo ver möglichk erin, totdat het met een klikgeluid vergrendelt. Indien u dit Niet doet, kan het batterijpak per ongelukuit het gereedschap vallen en uzelf of andereen verwonden.

• Als het batterijpak moeilijk in de houder komt, probeer het dan Niet met geweld in te duwen. Indien het batterijpak er Niet gemakkelijk ingaat, dan houdt u het verkeerd om.

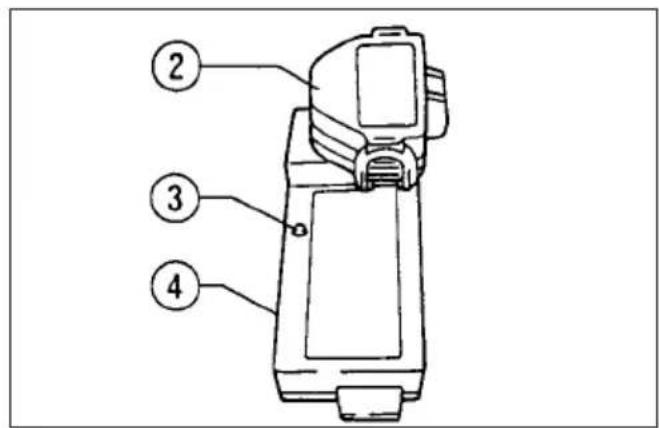

Laden (Fig. 2)

Uw neue accu is Niet geladen. U moet hem vór het gebruik laden. Gebruik de snellader Model DC14 het laden van de accu.

Sluit de snellader aan op een stopcontact. Het oplaadlampje zal in groen knipperen. Schuif de accu zoda in de snellader dat de plus en min klemmen van de accu overeenkomen met de plus en min markings de snellader. Schuif de accu zo ver mogelijk in de opening, zodate op de bodem van de lader rust. Wanner de accu helemaal erin zit, za de kleur van het oplaadlampje veranderen van groen in rood en zar het la beginnen. Tijdens het laden za het oplaadlampje in rood blijven branden. Wanner de kleur van het oplaadlampje verandert van rood in groen, is de accu volledig opgeladen.

Indien u de accu na volledig opladen in de snellader LAST Zitten, zal de snellader overschakelen naar lang laden (handhaven van de lading) gedurende ongeveer 24 uur. Trek de stekker van de snellader uit het stopcontact nadat het laden is voltood.

Zie de onderstaande tabel voor de oplaadtijden.

Accu type Capacititeit (mAh) Aantal celleh Oplaadtijd
9122 2 000 8	ca. 60 min.
9133 2 200 8	ca. 65 min.
9134 2 600 8	ca. 75 min.
9135 3 000 8	ca. 90 min.
1222 2 000 10	ca. 60 min.
1233 2 200 10	ca. 65 min.
1234 2 600 10	ca. 75 min.
1235 3 000 10	ca. 90 min.
1422 2 000 12	ca. 60 min.
1433 2 200 12	ca. 65 min.
1434 2 600 12	ca. 75 min.
1435 3 000 12	ca. 90 min.

LET OP:

• De snellader Model DC1411 is uitsluitend bestemd voor het laden van Makita accu's. Gebruik deze nooit voor andere doeleinden of voor het laden van accu's van andere fabrikanten.
• Een neue accu of een accu die gedurende langeijd Niet werden gebruikt, kan eventueel nicht volledig worden geladen. Dit is normala en duidt Niet op een defect. Nadat de accu een paar keer volledig is ontladen en herladen, kunt u deze weer volledig laden.
• Wonneer u de accu van een zojuist gebruikt gereedschap laadt, of een accu die voor langere tijd aan direct zonlicht of ditte werd blootgesteld, gebeurt het wel eens dat het oplaadlampje in rood knippert. Wacht in zo'geval een tijdje. Het laden za beginnen nadat de accu is afgekoeld. De accu za sneller afkoelen indien u deze van de snellader verwijdert.
• Indien het oplaadlampje afwisseled in groen en rood knippert, wijst dit op een probleem en is laden nicht möglich. De klemmen op de snellader of op de accu zichn vuil of de accu is versleten of beschadigd.

Bijladen (Handhaven van de lading)

Wanner u een volledig opgeladen accu in de lader laat zitten om spontaan ontladen te voorkomen, za de la overschakelen maar de "Bijladen (Handhaven van de lading)" stand waardoor de accu vers en in volledig opgeladen toestand worden gehonden.

Wenken om een maximale levensduur van de accu te handhaven

1. Laad de accu op alvorensudeau volledig is ontladen.
   Stop het gebruik van het gereedschap en laad de accu op telkens wonneer u vaststelt dat het vermogen van het gereedschap verminderd is.
2. Laad een volledig opgeladen accu nooit opniew op.
   Wanner u de accu te veel oplaadt, zar deze minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur:tussen 10^ en 40^
   Laat een warme accu afkoelen alvorensudeau op te laden.
4. Laad de nikkel-metaalhydride accu op wanner u deze langer dan ces maanden nicht gebruikt.

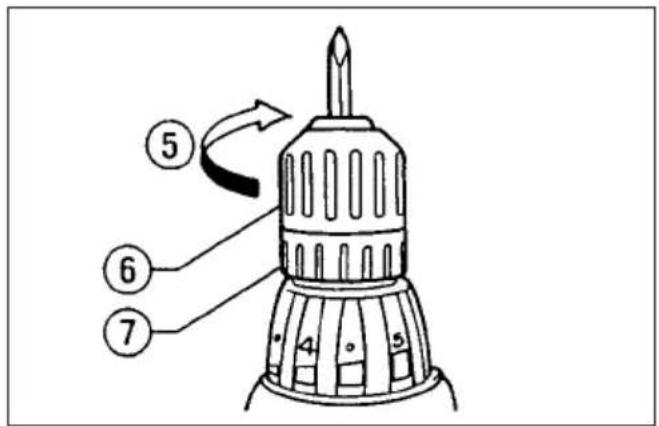

Installeren of verwijderen van schroefbit of boor (Fig. 3 en 4)

Belangrijk:

Controller altijd of het gereedschap is uitgeschakeld en het batterijpak is verwijderd alvorens de boor te installereren of te verwijderen.

Houd de ring vast en draai de bus maar links om de klauwen van de boorkop te openen. Steek de boorkop ver möglichk in de boorkop. Houd daarna de ring wa stevig vast en draai de bus maar rechts voor het vastzetten van de boorkop.

Voor het verwijderen van de boor, de ring vasthouden de bus maar links draaien.

1. Bevestig de boor in de boorhouser wonneer u delez, niet gebruikt. In de boorhouser kunt u boren met e lengthe van maximaal 45 mm plaatsen.

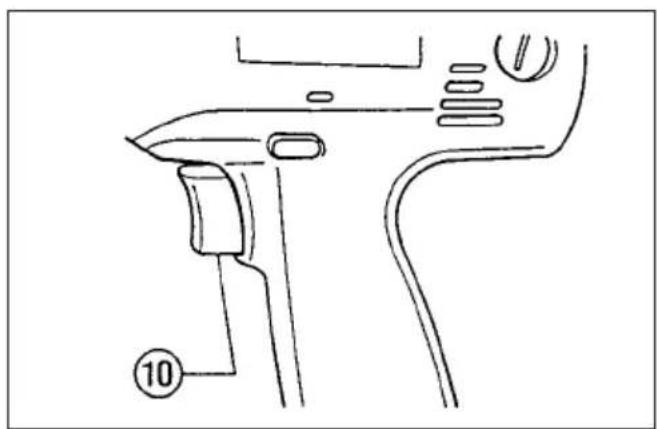

Werking van de trekkerschakelaar (Fig. 5)

LET OP:

Alvorens het batterijpak in het gereedschap teplaat den, moet u algid controlleren of de trekkerschakelaa. juist werk et en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewo de trekkerschakelaar in. Hoe dieper de trekkerschakelaar wordt ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekkerschakelaar loslaten.

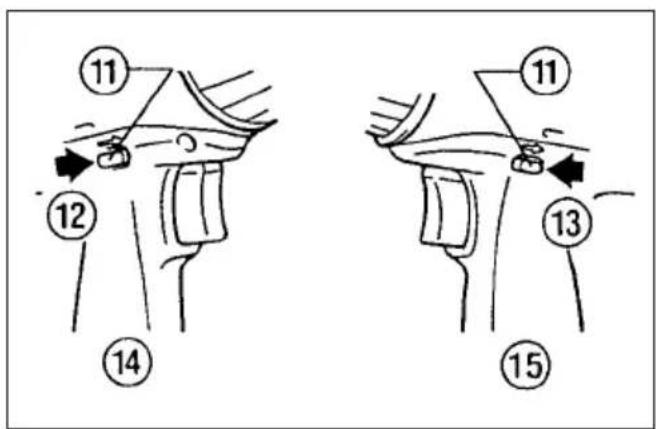

Werking van de omkeerschakelaar (Fig. 6)

LET OP:

• Controller altijd de draairichting alvorens het gereedschap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gek men. Indien u de draairichting verandert verwijl de boor nog draait, kan het gereedschap beschadigd raken.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkee schakelaar in vanaf zijde A voorrechtse draairichtin of vanaf zijde B voor linkse draairichting. Wanner deze schakelaar in de neutrale stand staat, kan de trekkerschakelaar Niet worden ingedrukt.

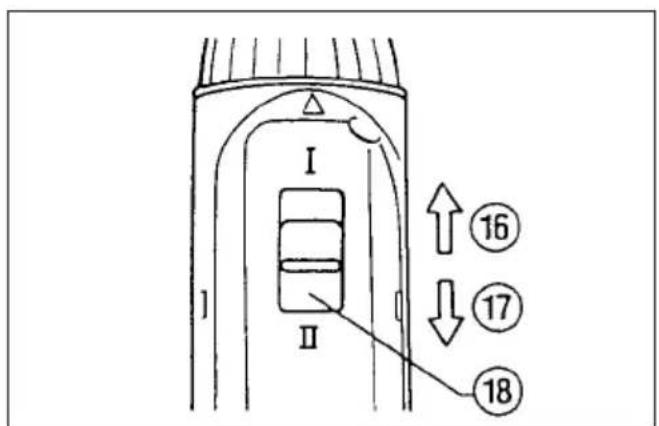

Veranderen van het toerental (Fig. 7)

Om het toerental te veranderen, schakelt u eerst he gereedschap uit en dan schuift u de toerentalschakeaar waar de "II" zijde voor hoop toerental, of waar "I" zijde voor laag toerental. Zorg ervoor dat de toerentalschakelaar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental da geschikt is voor uw werk.

LET OP:

Schuif de toerentalschakelaar altiijd volledig maar de jeiste positie. Als u het gereedschap gebruikt met de toerentalschakelaar halverwege:tussen de "I" en II' posities, kan het gereedschap beschadigd raken.
- Verschuiif de toerentalschakelaar Niet verwijl het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken.

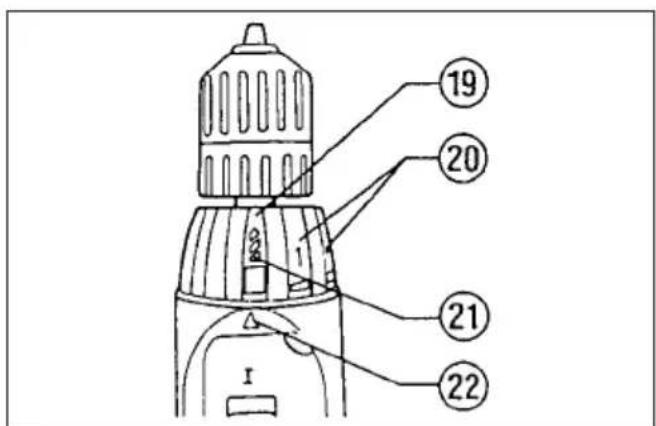

Instellen van het draaimoment (Fig. 8)

Het draaimoment kan worden ingesteld in 18 stappen door de stelring zodanig te draaien dat+zijn schaalverdelingen overeenkomen met de wijzer op het lichaam van het gereedschap. Het draaimoment is minimaal wanner het cijfer 1 met de wijzer overeenkomt, en is maximaal wanner de 日 marking met de wijzer overeenkomt.

Wanneer de stelring op een cijfer van 1 tot 5 is gesteld, za de koppeling bij verzillende draaimomentniveau's slippen. De koppeling is ontworpen om nicht te slippen bij demarkering.

davorens met het eigenglijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proof

Eschroef in uw werkstuk of in een behetzelfde materialaal schroeven.

OPMERKING:

• De stelring vergrendelt nicht wanneer de wijzer halfweg:tussen de schaalverdelingen staat.
• Gebruik het gereedschap Niet met de stelring ingesteld tussen het cijfer 5 en de 品 marking.
  ar Hierdoor kan het gereedschap beschadigd raken.

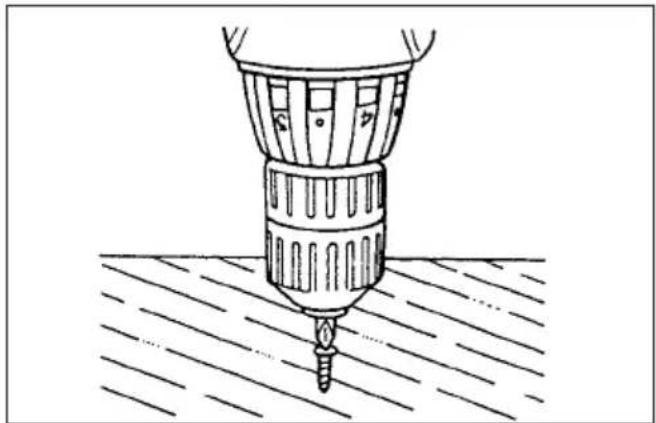

Indraaien van schroeven (Fig. 9)

1. Plaats de schroefbit op de schroefkop en oefen druk op het gereedschap uit. Begin met lage snelheid en voer dan de snelheid geleidelijk op. Laat de trekker schakelaar los zodra de koppeling ingrijpt.

OPMERKING:

Zorg ervoor dat u de schroefbit recht op de schroefkopplaatst, aangezien anders de schroefen/of de schroefbit beschadigd kan worden.
- Wanner u houtschroeven indraait, kaak dan voorboorgaten in het hout. Dit vergemakkelijk het en vastschroeven en voorkomt dat het hout splijt. Zie de onderstaande tabel.

Indien het gereedschap ononderbroken worden gebruikt totdat het batterijpak is ontladen, dient u het gereedschap 15 minutes te latenten rusten voora-leer met een/Newbatterijpak verder te werken.

Boren

ONDERHOUD

Draai erst de stelring zodat de wijzer op het gereed

schap waar de markering wijst. Ga dan als volgt te LET OP: Werk. Controller altijd of de machine is uitgeschakeld en de

Boren in hout

Voor boren in hout krijgt u de beste resultaten houtboren die voorzien zijn van een geleideschro Het boren gaat dan gemakkelijker aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Wanner u begint te boren, gebeurt het vaak dat de Odat het gereedschap veilig en betrouwbaar blijft, boor slipt. Om dit te voorkomen, slaat u van tevoren met een drevel een deukje in het metaal op de dieren alle reparations, onderhoud of afstellingen te plaats waar u wilt boren. Plaats verwolgens de boor in het deukie en start het boren. centrum.

Gebruik alkijd boorolie wanseer u in metaal boort. De enige uitzonderingen zich ijzer en koper die droog geboard dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefenen verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigen, de prestatie van het gereedschap verminderen en de gebruiksduur verdorken.
• Wonneer de boor uit het gaatje te voorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houd waarom het gereedschap stevig vast en wees op uw hoede wonneer de boor door het werkstuk begint te dringen.
• Wanner de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de booruit het gaatje te krijgen. Het gereedschap kan城县pter plotseling terugspringen indien u het nicht stevig vasthoudt.
• Kleine werkstukken dient u alkijd eerst vast te zetten in een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken worden gebruikt totdat het batterijpak is ontladen, dient u het gereedschap 15 minutes te latenten rusten voora-leer met een neueb batterijpak verderte werken.

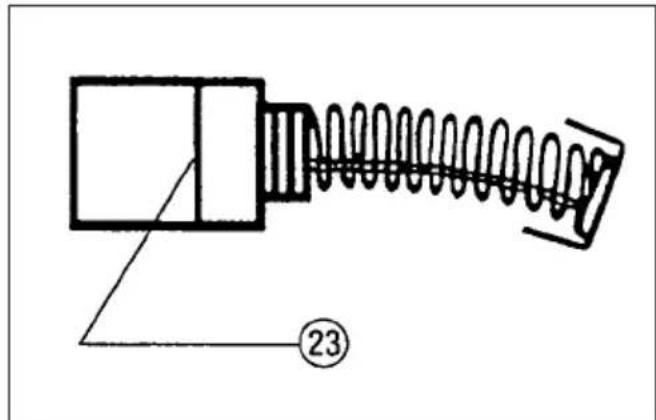

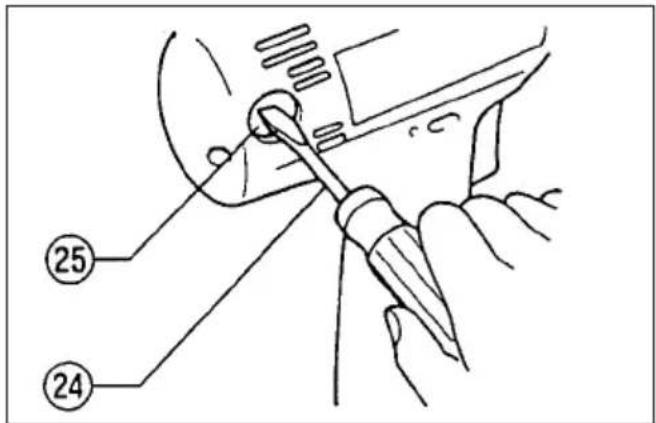

Nervangen van koolborstels (Fig. 10 en 11)

Vervang de borstels wanner ze tot aan de aangegeven limiet zijn afgesleten. Beide koolborstels dienen tegelijkertijd te worden verwangen.

Oedat het gereedschap veilig en betrouwbaar blijft,
dienen alle reparations, onderhoud of afstellingen te
worden uitgevoerd bij een erkend Makita service
centrum.
