ZHC72462XA - Afzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurafzuigkap
Merk	Zanussi
Model	ZHC72462XA
Breedte (cm)	60
Aantal snelheden	3
Verlichting	Ja, 1 LED- of halogeenlamp (4 W)
Type vetfilter	Metalen, vaatwasserbestendig
Koolstoffilter	Optioneel, vervanging elke 4 tot 6 maanden
Minimale afstand kookplaat	65 cm
Elektrische voeding	220-240 V, 50 Hz
Nominaal vermogen	Ongeveer 150 W
Lampsoort	E14, 4 W
Gewicht (kg)	12
Geluidsniveau (dB)	Minder dan 65 dB (schatting)
Onderhoud	Maandelijkse reiniging van de vetfilters, vervanging van het koolstoffilter indien gebruikt
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging
Installatie	Door een gekwalificeerde professional, externe afvoer of recycling
Repareerbaarheid	Onderdelen verkrijgbaar via erkende service

Veelgestelde vragen - ZHC72462XA ZANUSSI

Hoe de afzuigkap ZHC72462XA installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale afstand van 65 cm aan tussen de kookplaat en de afzuigkap. Volg de instructies in de bijgeleverde installatiehandleiding.

Welke snelheden zijn beschikbaar?

De afzuigkap heeft 3 snelheden: eerste snelheid voor zacht koken, tweede voor normaal koken, derde voor sterke stoomemissies. Een stop is bereikbaar vanaf de eerste snelheid.

Hoe de vetfilters reinigen?

De metalen vetfilters worden elke maand gereinigd met warm water en een mild schoonmaakmiddel of in de vaatwasser (kort programma, lage temperatuur). Om ze te verwijderen, druk op de hendel van de klem en kantel het filter naar beneden.

Wanneer het koolstoffilter vervangen?

Het koolstoffilter, indien geïnstalleerd, moet elke 4 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Het is niet wasbaar. Om het te vervangen, verwijder eerst de vetfilters, draai het koolstoffilter naar links en trek het eruit.

Hoe de lamp van de afzuigkap vervangen?

Koppel het apparaat los en laat de lamp afkoelen. Verwijder voorzichtig de diffuser met een niet-snijdend plastic gereedschap. Vervang door een lamp van het type E14, 4 W (220-240 V). Plaats de diffuser terug.

Wat te doen als de afzuigkap niet aangaat?

Controleer of de afzuigkap goed is aangesloten en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem contact op met een gekwalificeerde elektricien.

De afzuigkap zuigt niet genoeg dampen op, wat te doen?

Verhoog de motorsnelheid. Zorg ervoor dat de vetfilters schoon zijn en dat het koolstoffilter (indien aanwezig) niet verzadigd is. Controleer of de luchtafvoeropeningen niet geblokkeerd zijn.

Kan de afzuigkap zonder koolstoffilter worden gebruikt?

Ja, als de afzuigkap is aangesloten op een externe afvoer. Het koolstoffilter is alleen nodig in recirculatiemodus (lucht wordt terug de kamer in geblazen).

Hoe het oppervlak van de afzuigkap onderhouden?

Gebruik een zachte doek, warm water en een mild schoonmaakmiddel. Gebruik geen schurende producten, metalen schrapers of stoomreiniger. Na het reinigen drogen om vlekken te voorkomen.

Waar vind ik reserveonderdelen?

Neem contact op met de erkende klantenservice van Zanussi. Gebruik uitsluitend originele onderdelen. Voor de lamp, respecteer de aangegeven specificaties (E14, 4 W).

GEBRUIKSAANWIJZING ZHC72462XA ZANUSSI

NL Gebruiksaanwijzing | Afzuigkap 156

NO Bruksanvisning | Ventilator 165

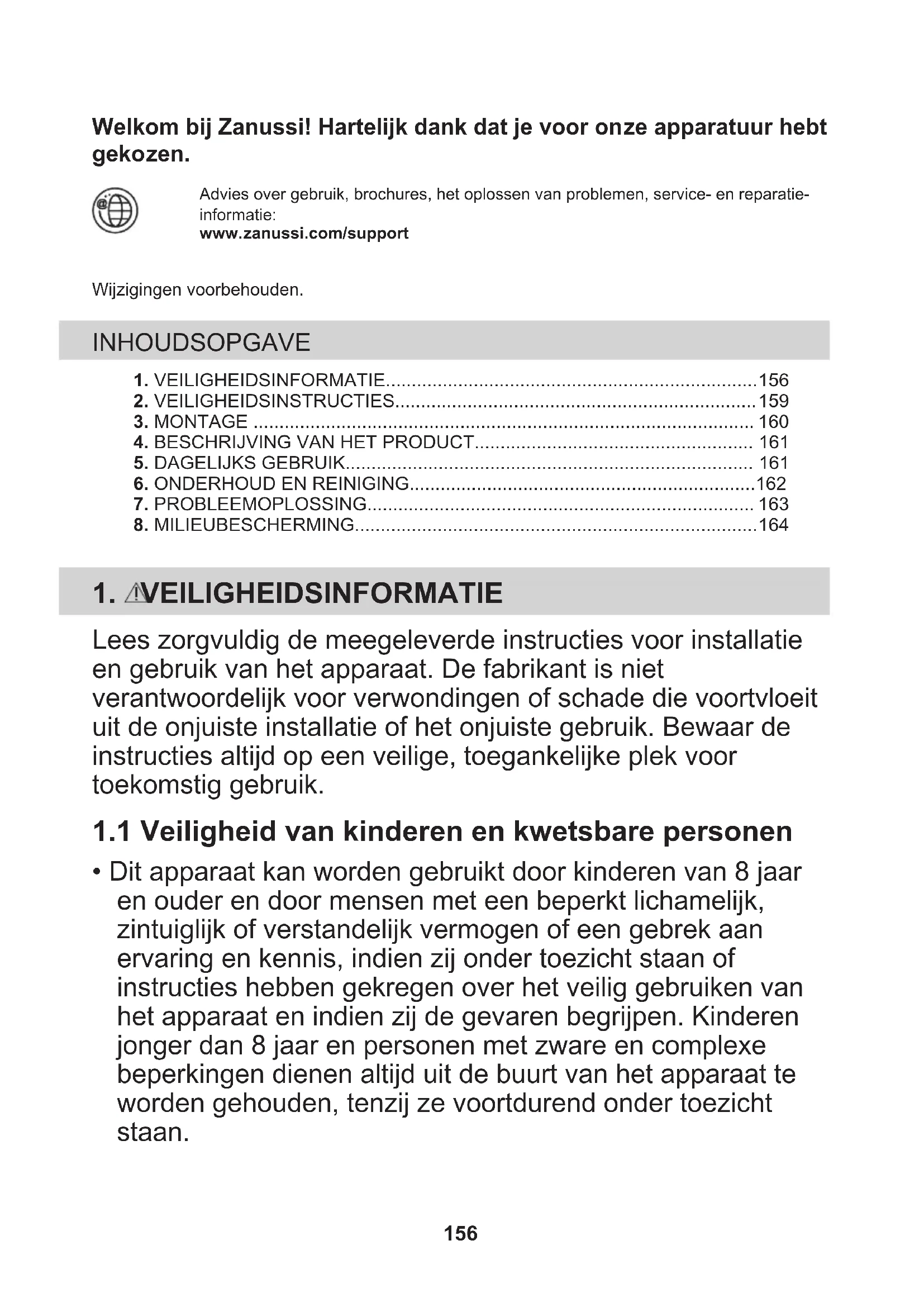

Welkom bij Zanussi! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....156
2. VEILIGHEIDSINSTRUCTIES....159
3. MONTAGE 160
4. BESCHRIJVING VAN HET PRODUCT.... 161
5. DAGELIJKS GEBRUIK.... 161
6. ONDERHOUD EN REINIGING....162
7. PROBLEEMOPLOSSING.... 163
8. MILIEUBESCHERMING....164

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

- Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

- LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.

- Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

- WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren.

- Gebruik geen lijm om het apparaat vast te zetten.

- De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet

ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.

- De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.

- Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.

- Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.

- Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuum dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.

- Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

- Als de snoerset beschadigd is, moet deze worden vervangen door een speciale snoerset die verkrijgbaar is bij de fabrikant of het erkende servicecentrum.

- Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels.

- Flambeer niet onder het apparaat.

- Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.

• Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.
• Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
• Gebruik een doek om de binnenkant van het apparaat schoon te maken.

2. VEILIGHEIDSINSTRUCTIES

2.1 Installeren

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Alleen een erkende installatietechnicus mag dit apparaat installeren.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.
• Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Als het symbool ( ) Let op de typeplaat is afgedrukt, moet het apparaat geaard worden.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Voorkom dat de stroomkabels verstrikt raken.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklem te heet wordt.
• Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden.
• De specificatie van dit apparaat niet wijzigen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Houd vlammen of verwarmde voorwerpen weg van vetten en oliën tijdens het koken en bakken.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het apparaat niet als een opslagoppervlak.
• Gebruik geen vergrootglazen, verrekijkers of soortgelijke optische apparaten om direct naar de verlichting van het apparaat te kijken.
• Als het apparaat met andere apparaten werkt, mag de maximale ontwikkelde druk niet hoger zijn dan 4 Pa (4x10-5 bar).

2.4 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.5 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

4. BESCHRIJVING VAN HET PRODUCT

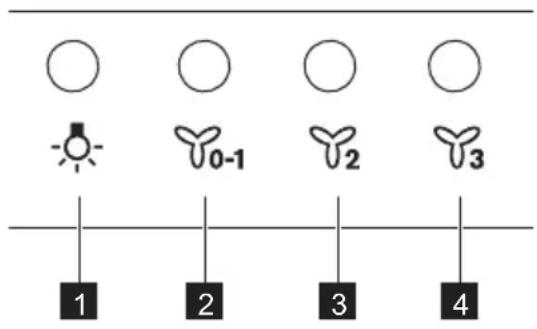

4.1 Overzicht van het bedieningspaneel

functie Beschrijving
1	Lamp Schakelt de lampen in en uit.
2	Eerste snelheid/Uit De motor schakelt over naar het eerste snelheidsniveau. Tweede keer drukken schakelt het apparaat uit.
3	Tweede snelheid De motor schakelt over naar het tweede snelheidsniveau.
4	Derde snelheid De motor schakelt over naar het derde snelheidsniveau.

5. DAGELIJKS GEBRUIK

5.1 De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel.

Y_0-1	Tijdens het opwarmen van voedsel, koken met potten met deksel.
Y_2	Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken.
Y_3	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken aan te laten staan.

Om de kap:

1. Druk op de eerste snelheidsknop het apparaat in te schakelen.
2. Wijzig indien nodig de snelheid door op de gewenste knop te drukken.

Het lampje van de afzuigkap werkt onafhankelijk van andere afzuigkapfuncties. Druk op de lichtknop om het kookoppervlak te verlichten

Om het apparaat uit te schakelen druk je nogmaals op de eerste snelheidsknop U0-1

6. ONDERHOUD EN REINIGING

6.1 Opmerkingen over de reiniging

Reinigingsmiddelen

Gebruik geen schurende reinigingsmiddelen en borstels.

Maak het oppervlak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel.

Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen moet het apparaat afkoelen en worden gedroogd met een schone doek of keukenpapier.

Reinig vlekken met een mild reinigingsmiddel.

Houd de kap schoon

Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorgvuldig zodat er geen vet meer achterblijft. Vetophoping of andere resten kunnen brand veroorzaken.

U kunt vetfilters ook in de afwasmachine wassen.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

Houtskoolfilter

De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter. De geactiveerde koolfilter is niet wasbaar, kan niet worden geregenereerd en moet ongeveer om de 4/6 maanden worden vervangen, of vaker voor bijzonder zwaar gebruik.

6.2 De vetfilter reinigen

Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

De filter reinigen:

1. Druk op de handgreep van de montageclip op het filterpaneel onder de kap (1).

1. Kantel de voorkant van de filter iets naar beneden (2) en trek vervolgens.

Herhaal de eerste twee stappen voor alle filters.

1. Reinig de filters met een spons met niet-schurende reinigingsmiddelen of in een vaatwasser.

i

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Herhaal de stappen voor alle filters indien van toepassing.

6.3 De koolfilter vervangen – optioneel

WAARSCHUWING!

De koolfilter is NIET afwasbaar! De filter kan niet worden geregenereerd!

Om de koolfilter te vervangen:

1. Haal de vetfilters uit het apparaat.
   Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Draai de filter linksom (1) en trek vervolgens (2).

Voer de stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.

6.4 Het lampje vervangen

WAARSCHUWING!

Gevaar voor brandwonden en elektrische schokken! Koppel het apparaat los van de elektriciteit voor de handeling! Zorg ervoor dat de lamp is afgekoeld voordat u hem aanraakt.

WAARSCHUWING!

Gevaar voor letsel! Gebruik beschermende handschoenen om de lamp te vervangen.

Risico op schade aan het apparaat! Gebruik geen scherp gereedschap!

Vervang de kapotte gloeilamp overeenkomstig de specificaties:

Vermogen (W) 4

Aansluiting E14

Spanning (V) 220 - 240

Afmetingen (mm) 37 x 100 (diameter x lengte)

ILCOS D-code (volgens IEC 61231)

DRBB/F-4-220-240-E14-37/100

De lamp vervangen:

1. Het lampdeksel heeft twee sleuven aan elke zijde. Gebruik een vlak niet scherp plastic gereedschap. Verwijder het lampdeksel voorzichtig uit het apparaat.
2. Vervang de lamp.
3. Monteer het lampdeksel.

Raadpleeg de hoofdstukken Veiligheid.

7.1 Wat te doen als...

Probleem Mogelijke oorzaak Oplossing

Je kunt het apparaat niet inschakelen.	Het apparaat is niet aangesloten op een stroomvoorziening of het is verkeerd aangesloten.	Controleer of het apparaat goed is aangesloten op de elektriciteitsvoorziening.
Probleem Mogelijke oorzaak Oplossing
Je kunt het apparaat niet inschake- len.	De zekering is doorgeslagen. Verzeker je ervan dat de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neem je contact op met een erken- de installateur.
De lamp werkt niet. De lamp is defect. Vervang de lamp. Zie het hoofdstuk		“Onderhoud en reiniging”.
Het apparaat absorbeert niet ge- noeg dampen.	De motorsnelheid is niet voldoende voor de optredende dampen.	Wijzig de snelheid van de motor.

8. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
