ZHC72462XA - Páraelszívó ZANUSSI - Ingyenes használati útmutató

Termék típusa	Fali páraelszívó
Márka	Zanussi
Modell	ZHC72462XA
Szélesség (cm)	60
Sebességfokozatok száma	3
Világítás	Igen, 1 LED vagy halogén izzó (4 W)
Zsírszűrő típusa	Fém, mosogatógépben mosható
Aktívszén szűrő	Opcionális, cseréje 4-6 havonta
Minimális távolság a főzőlaptól	65 cm
Elektromos táplálás	220-240 V, 50 Hz
Névleges teljesítmény	Körülbelül 150 W
Izzó típusa	E14, 4 W
Tömeg (kg)	12
Zajszint (dB)	Kevesebb, mint 65 dB (becslés)
Karbantartás	A zsírszűrők havi tisztítása, az aktívszén szűrő cseréje ha használják
Biztonság	Automatikus leállás, túlmelegedés elleni védelem
Telepítés	Szakképzett szakember által, külső elszívás vagy recirkuláció
Javíthatóság	Pótalkatrészek elérhetők a hivatalos szervizen keresztül

Gyakran ismételt kérdések - ZHC72462XA ZANUSSI

Hogyan szereljem fel a ZHC72462XA páraelszívót?

A telepítést szakképzett szakembernek kell elvégeznie. Tartsa be a főzőlap és a páraelszívó közötti minimum 65 cm távolságot. Kövesse a mellékelt telepítési útmutató utasításait.

Milyen sebességfokozatok állnak rendelkezésre?

A páraelszívó 3 sebességfokozattal rendelkezik: első fokozat a gyenge főzéshez, második a normál főzéshez, harmadik az erős gőzkibocsátáshoz. Az első fokozatról elérhető a leállítás.

Hogyan tisztítsam a zsírszűrőket?

A fém zsírszűrőket havonta kell tisztítani meleg vízzel és enyhe tisztítószerrel, vagy mosogatógépben (rövid program, alacsony hőfok). Eltávolításukhoz nyomja meg a fogó karját, és billentse lefelé a szűrőt.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt, ha fel van szerelve, 4-6 havonta kell cserélni a használattól függően. Nem mosható. Cseréjéhez először vegye ki a zsírszűrőket, fordítsa balra az aktívszén szűrőt, majd húzza ki.

Hogyan cseréljem ki a páraelszívó izzóját?

Húzza ki a készüléket, és hagyja az izzót lehűlni. Óvatosan távolítsa el a diffúzort egy nem éles műanyag szerszámmal. Cserélje ki E14, 4 W (220-240 V) típusú izzóra. Tegye vissza a diffúzort.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Ellenőrizze, hogy a páraelszívó be van-e dugva, és hogy a biztosíték nem oldott-e ki. Ha a probléma továbbra is fennáll, forduljon szakképzett villanyszerelőhöz.

A páraelszívó nem szívja el eléggé a gőzöket, mit tegyek?

Növelje a motor sebességét. Győződjön meg arról, hogy a zsírszűrők tiszták, és az aktívszén szűrő (ha van) nincs telítve. Ellenőrizze, hogy a levegő kivezetések nincsenek elzárva.

Használható a páraelszívó aktívszén szűrő nélkül?

Igen, ha a páraelszívó külső elszívásra van csatlakoztatva. Az aktívszén szűrő csak recirkulációs üzemmódban (a levegő visszajut a helyiségbe) szükséges.

Hogyan karbantartsam a páraelszívó felületét?

Használjon puha ruhát, meleg vizet és enyhe tisztítószert. Ne használjon súrolószereket, fémkaparókat vagy gőztisztítót. Tisztítás után szárítsa meg a foltok elkerülése érdekében.

Hol találok pótalkatrészeket?

Forduljon a Zanussi hivatalos vevőszolgálatához. Kizárólag eredeti alkatrészeket használjon. Az izzónál tartsa be a megadott jellemzőket (E14, 4 W).

HASZNÁLATI ÚTMUTATÓ ZHC72462XA ZANUSSI

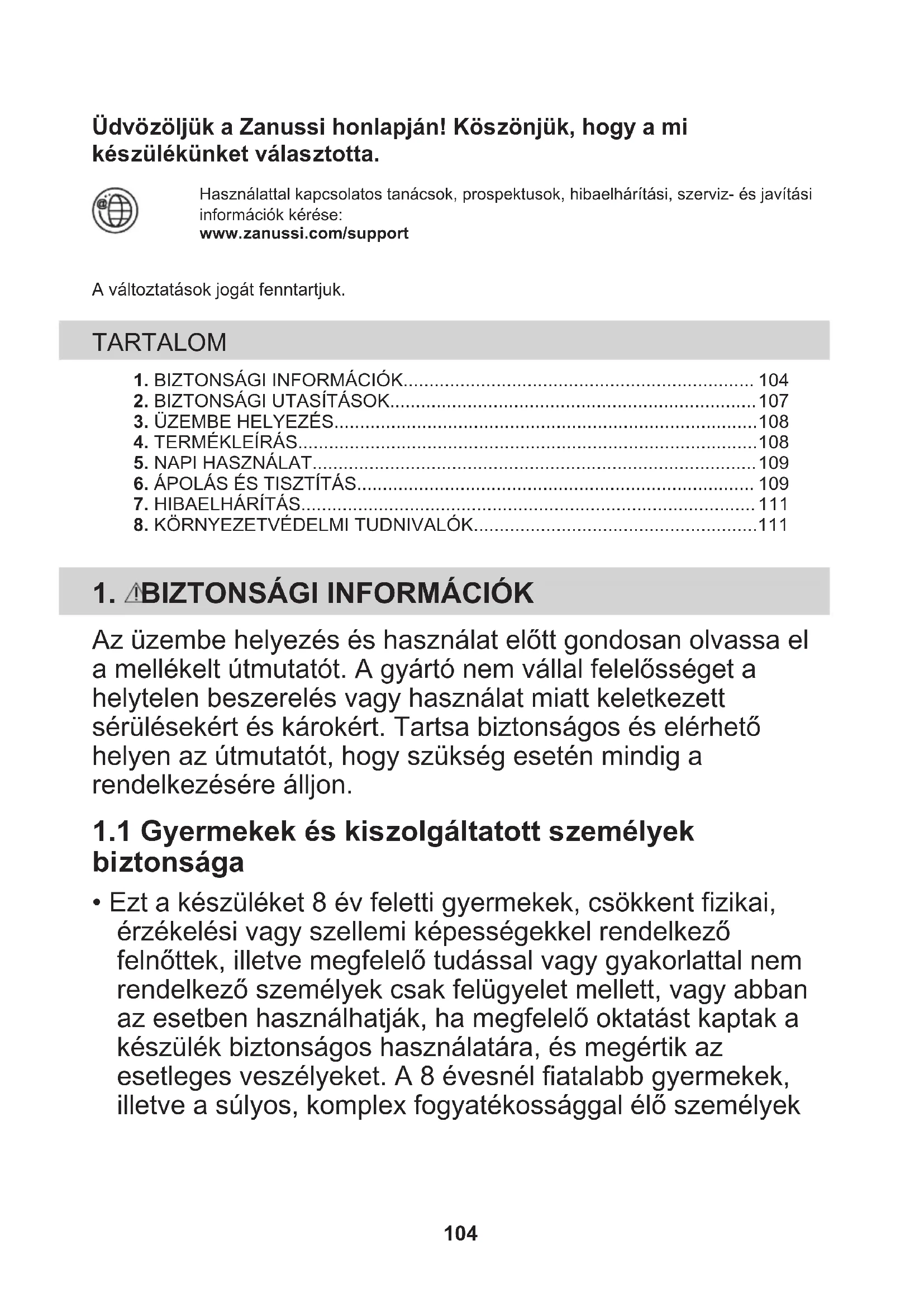

Üdvözöljük a Zanussi honlapján! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 104
2. BIZTONSÁGI UTASÍTÁSOK....107
3. ÜZEMBE HELYEZÉS....108
4. TERMÉKLEÍRÁS....108
5. NAPI HASZNÁLAT....109
6. ÁPOLÁS ÉS TISZTÍTÁS.... 109
7. HIBAELHÁRÍTÁS....111
8. KÖRNYEZETVÉDELMI TUDNIVALÓK....111

1. BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek

állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• A gyermekeket és háziállatokat tartsa távol a készüléktől, amikor üzemel.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• E készülék főzőlapok, tűzhelyek és hasonló eszközök feletti háztartási használatra készült.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
• VIGYÁZAT: A főzőkészülékekkel való használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak.
• Kizárólag a készülékhez mellékelt rögzítőcsavarokat használja. Ha nem kapott ilyeneket, akkor az üzembe helyezési útmutatóban javasolt csavarokat alkalmazzon. A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
• FIGYELEM: A csavarokat vagy rögzítőeszközt a jelen utasításoknak megfelelően szerelje be, nehogy elektromos veszélyhelyzet álljon elő.
• Ne használjon ragasztóanyagokat a készülék rögzítéséhez.
• A főzőlap azon felülete, melyre a főzőedényeket ráhelyezi, és a készülék alsó része közötti távolság legalább 65 cm

legyen, hacsak a készülék vagy a főzőlap üzembe helyezési útmutatója mást nem ír elő.

- A levegő cseréjének a helyi előírásoknak kell megfelelni.

- Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok visszaáramlását.

- Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi, és a készülék által szállított levegő ne jusson olyan kéménycsőbe/légcsatornába, mely más készülékek (központi fűtés, termoszifonok, vízmelegítők stb.) füstjének és gözének/párájának elvezetésére szolgál.

- Ha a készülék más készülékekkel egyszerre működik, a helyiségben létrehozott vákuum nem haladhatja meg a 0,04 mbar értéket.

- Ha a tápkábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.

- Ha a kábelkészlet sérült, azt a gyártótól vagy a márkaszerviztől beszerezhető speciális kábelkészletre kell kicserélni.

- Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, az elektromos bekötést olyan eszközzel kell ellátni, mely lehetővé teszi a készülék összes hálózati pólusról történő leválasztását. A teljes leválasztásnak biztosítania kell a túlfeszültség elleni védelem III. kategóriájának való megfelelést. A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.

- Ne használjon nyílt lángot a készülék alatt.

- Ne használja egészségre ártalmas vagy robbanásveszélyes gázok és gözök elszívására.

- Puha ruhával rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felülete károsodását.

• Ne használjon göztisztítót, vízsugarat, súrolószert vagy éles fém kaparóeszközt a készülék felületének tisztítására. Csak semleges tisztítószert használjon.
• A zsírszűrőket rendszeresen tisztítsa (legalább kéthavonként), és távolítsa el a zsírlerakódásokat a készülékről a tűzveszély elkerülése érdekében.
• A készülék belsejének tisztítására kendőt használjon.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

• A készüléket csak képesített személy helyezheti üzembe.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• A készülék üzembe helyezése előtt távolítson el minden csomagolóanyagot, reklámcédulát és védőfóliát.
• A készülék által kifúvott levegőt ne vezesse be fali levegőjáratba, hacsak azt nem kifejezetten erre tervezték.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS!

Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• A készüléket földelni kell, ha a szimbólum nincs feltüntetve az adattábláján.

• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték gyenge vagy rossz érintkezése miatt a csatlakozás túlságosan felforrósodhat.
• Az üzembe helyezés végén csatlakoztassa a készüléket az elektromos hálózathoz. Ügyeljen arra, hogy a hálózati csatlakozó üzembe helyezés után is könnyen elérhető legyen.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és áramütésveszély.

• A készülék kizárólag ételkészítési célra szolgál. Ne használja egyéb célra a készüléket.
• Ne változtassa meg a készülék műszaki jellemzőit.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Csak a készülékhez mellékelt tartozékokat használja.
• Zsírral vagy olajjal való sütéskor és főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
• Ne használja fedetlenül az elektromos rácsokat.
• Ne használja a készüléket tárolófelületként.
• Ne nézzen a készülék világításának fényébe nagyítón, távcsövön vagy hasonló optikai eszközön keresztül.
• Ha a készülék más készülékekkel együtt működik, a maximális kialakult nyomás nem haladhatja meg a 4 Pa (4x10-5 bar) értéket.

2.4 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Csak eredeti pótalkatrészeket használjon.
• A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók:

Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hömérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.5 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély áll fenn.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Válassza le a készüléket az elektromos hálózatról.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Üzembe helyezési utasítások

A készülék üzembe helyezésére vonatkozó teljeskörű tájékoztatás egy különálló füzetben található.

4. TERMÉKLEÍRÁS

4.1 A kezelőpanel áttekintése

Funkció Leírás

1 Lámpa A fények be- és kikapcsolása. 2 Első sebesség / Ki A motor az első sebességfokozatba kapcsol. A második megnyomásra a készülék kikapcsol. 3 Második sebesség A motor a második sebességfokozatba kapcsol. 4 Harmadik sebesség A motor a harmadik sebességfokozatba kapcsol.

5. NAPI HASZNÁLAT

5.1 A páraelszívó használata

Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.

Étel felmelegítése, lefedett edényekkel való főzés.

Főzés több főzőzónán vagy égőn lefedett edényekkel, kímélő sütés zsiradékban.

Forralás és nagy mennyiségű étel sütése zsiradékban fedő nélkül, főzés több főzőzónán vagy égőn.

A főzés után javasolt a páraelszívót további kb. 15 percig működni hagyni.

A páraelszívó üzemeltetése:

1. A készülék bekapcsolásához nyomja meg az első sebességfokozati gombot (0-1).
2. Ha szükséges, a megfelelő gomb megnyomásával módosítsa a sebességfokozatot.

A páraelszívó világítása a páraelszívó többi funkciójától függetlenül működik. A főzőfelület megvilágításához nyomja meg

a világításkapcsolót.

A készülék kikapcsolásához nyomja meg ismét az első sebességfokozati gombot (0-1).

6. ÁPOLÁS ÉS TISZTÍTÁS

6.1 Megjegyzések a tisztítással kapcsolatban

Tisztítószerek

Ne használjon dörzsölő hatású tisztítószert és súrolókefét.

A készülék felületét meleg vizes és enyhe mosogatószeres puha ruhával tisztítsa meg.

Főzés után a készülék egyes részei forróvá válhatnak. Az elszennyeződés megakadályozására hűtse le a készüléket, majd szárítsa meg tiszta kendővel vagy papírtörlővel.

A szennyeződéseket enyhe mosogatószerrel távolítsa el.

Tartsa tisztán a páraelszívót.

A készüléket és a zsírszűrőket havonta tisztítsa. A készülék belsejét és a zsírszűrőket körültekintően tisztítsa meg a zsiradéktól. A lerakódott zsír vagy egyéb maradvány tüzet okozhat.

A zsírszűrők mosogatógépben tisztíthatók.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

Szénszűrő

A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ. Az aktívszenes szénszűrő nem mosható és nem regenerálható, és kb. 4-6 havi működés után, vagy kivételesen sűrű használat esetén még gyakrabban kell cserélni.

6.2 A zsírszűrő tisztítása

A szűrőket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.

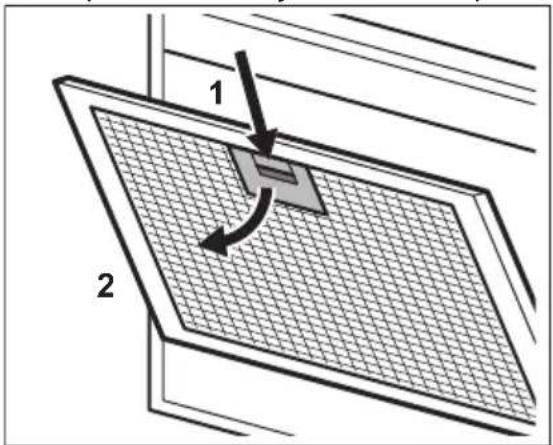

A szűrő tisztítása:

1. Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján levő szűrőpanelen (1).

1. Kissé billentse le a szűrő elejét (2), majd húzza ki.

Ismételje meg az első két lépést az összes szűrőnél.

1. Tisztítsa meg a szűrőket egy szivaccsal és nem súroló tisztítószerrel, vagy használjon mosogatógépet.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

1. A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést.

Amennyiben szükséges, ismételje meg a lépéseket az összes szűrönél.

6.3 A szénszűrő cseréje – opcionális

FIGYELMEZTETÉS!

A szénszűrő NEM mosató! A szűrő nem regenerálható!

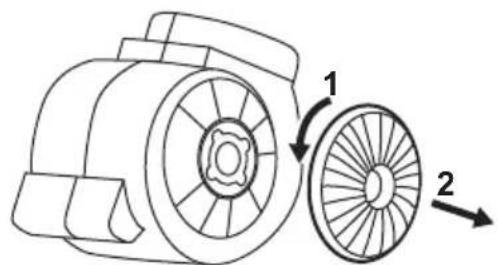

A szénszűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Az óramutató járásával ellentétesen fordítsa el a szűrőt (1), majd húzza ki (2).

A szűrők visszaszereléséhez fordított sorrendben végezze el a lépéseket.

A szűrők cseréje minden esetben legalább négyhavonta szükséges.

6.4 A lámpa cseréje

FIGYELMEZTETÉS!

Égés- és áramütésveszély! A művelet előtt válassza le a készüléket az elektromos hálózatról! Az izzó megérintése előtt győződjön meg róla, hogy lehült-e.

FIGYELMEZTETÉS!

Sérülésveszély! Az izzó cseréjéhez használjon védőkesztyűt.

A készülék károsodásának veszélye áll fenn. Ne használjon éles szerszámokat.

A kiégett izzót az alábbi műszaki adatoknak megfelelő izzóra cserélje:

Teljesítmény (W) 4

Aljzat E14

Feszültség (V) 220 - 240

Méretek (mm) 37 x 100 (átmérő x hossz)

ILCOS D Code (IEC DRBB/F-4-220-240-61231 szabványnak megfelelően) E14-37/100

Az izzó cseréje:

1. A lámpaburkolat mindkét oldalán egy nyílás található. Használjon egy lapos, nem éles műanyag szerszámot. Óvatosan távolítsa el a lámpaburkolatot a készülékből.
2. Cserélje ki az izzót.
3. Szerelje fel a lámpaburkolatot.

7. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Mi a teendő, ha...

Probléma Lehetséges ok Megoldás
A készüléket nem lehet bekapcsolni. A készülék nincs csatlakoztatva az elektromos hálózathoz, vagy csatlakoztatása nem megfelelő.		Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva az elektromos hálózathoz.
A készüléket nem lehet bekapcsolni. Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okozza-e a meghibásodást. Ha a biztosíték többször is leolvad, hívjon szak-képzett villanyszerelőt.
A lámpa nem működik. A lámpa hibás. Cserélje ki az izzót. Olvassa el az „Ápolás és tisztítás” című fejezetet.
A készülék nem szív el elegendő párát.	A motor sebessége nem elegendő a pára mennyiségéhez viszonyítva.	Változtassa meg a motor sebességét.

8. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást.

Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre,

vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
