GEBRUIKSAANWIJZING GK Steel Cucine

ALGEMENE VEILIGHEID. 3
ELEKTRISCHE VEILIGHEID 3
CORRECT GEBRUIK. 4
ECOLOGISCHE VUILVERWERKING. 4
NORMVERWIJZINGEN. 4
COMPONENTEN 5
AFMETINGEN 6
MONTAGE 7
Minimumafstand vanaf het kookvlak 7
Extractie van de rookkanaaluit de kap (kappen type GK en AK).8
Extractie van de metalen filters 8
Extractie van het rookkanaal 8
Montage van de kap 9
Montage van het rookkanaal 10
Opnieuw monteren van metalen filters 10
Plastic verkleiner 10
ELEKTRISCHE AANSLUITING. 11
TEST 11
WERKING 12
Elektronisch knoppenpaneel 12
Knop inschakeling/uitschakeling. 12
Knop toename 12
Knop afname 12
Intensieve working. 12
Getimede uitschakeling en alarm verzadiging filters 12
Knopverlichting. 12
WENKEN 13
Kap afzuigversie met externe afvoer 13
Kap filterversie met interne hercirculatie. 13
REINIGING VAN DE KAP 14
Actieve koofilters. 14
Metalen antivetfilters 14
Reiniging van de oppervlakken in roestvrij staal. 14
Reiniging van de gelakte oppervlakken 14
Interneiniging. 14
Reiniging van het bedienpaneel 14

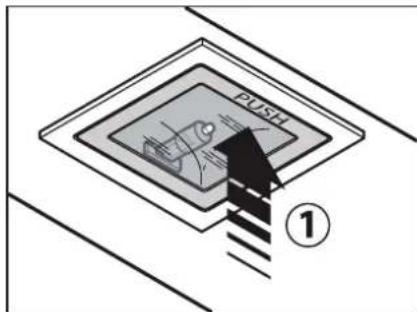

VERVANGING LAMP 15
OP VERZOEK VERKRIJGBARE ACCESSOIRES. 16

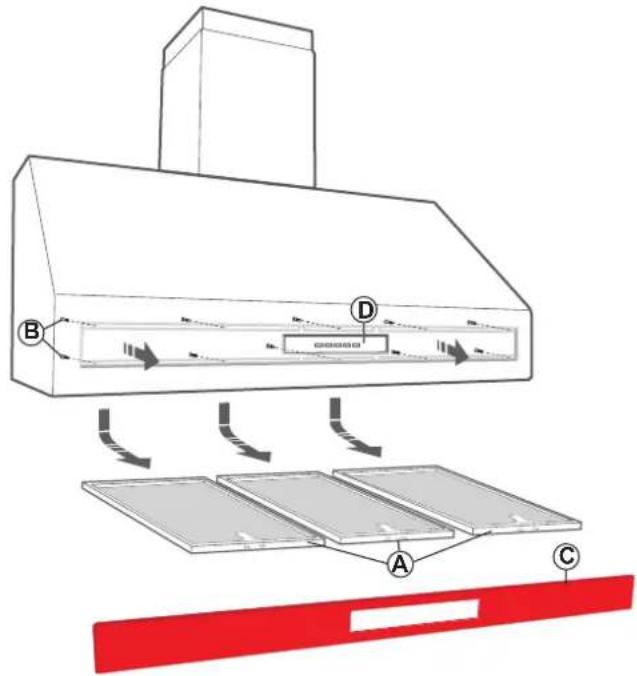

Gekleurd profiel (alleen=kappen type GK) 16
Filters met actieve koolstof 16

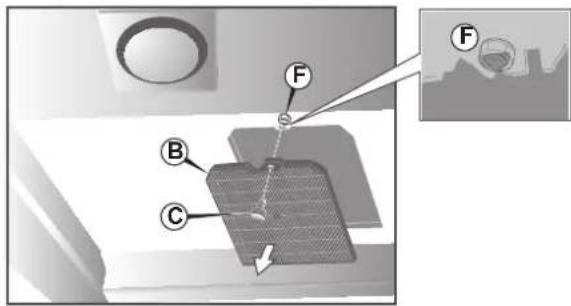

Modellen met vierkant filter (kappen type K en AKL) 16

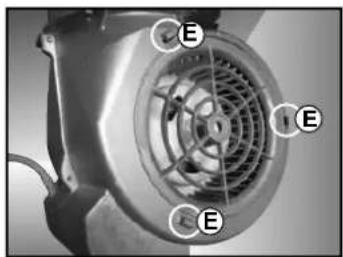

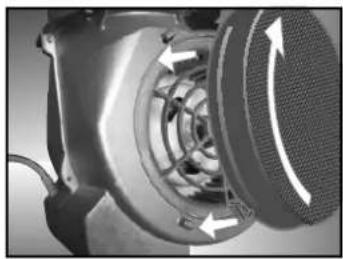

Modellen met rond filter (kappen type GK en AK). 16
ONGEMAKKEN, MOGELIJKE OORZAKEN EN AANBEVOLEN OPLOSSINGEN.... 17

Wij danken u voor de keuze van dit product...

Opstelling van de handleiding

Algemeen. Presentatie van het product, opstelling van de handleiding voor het gebruik, uitleg van de gebruike symbolen en notities van primair belang met betrekking tot de veriligheid van de operator, de intakte staat van het product en de geldigheid van de garantie.

Waarschuwingen. Algemene gedragsnormen met betrekking tot de veiligheid van de operators en het correcte gebruik van het apparatus.

Installatie. Instructies bestemd voor de gekwalificeerde technicus die de installmentie, de aansluitingen, de inbedrijfstelling en het testen van het apparatusaat要去uitvoeren.

Gebruik. Beschrijving van de bedieningsorganen, de inschakeling van het apparatus en raadgevingen.

Reinigung en onderhoud. De meest geschikte reinigingswijzen en nuttige wenken ter garantie van ongewijzigd rendement en esthetische kwaliteit op lange termijn.

Buitengewoon onderhoud. Ingrepen m.b.t.
onderhoud, verwanging en controle die alleen in geval van nood uitgevoerd要去en worden en met de hulp van een gekwalificeerd technicus.

Accessoires. Beschrijving, installmente en gebruik van de accessoires die bij het apparaat of op verzoek geleverd worden.

Gebrukte symbolen

Belangrijkenota.Veronachtzamingis een oorzaak van gevaar die de personlijke veiligheid van de gebruiker en de intacte staat van het apparaat kan compromitteren.

Correcte procedure. De inachtneming ervan wordt ten zeerste aanbevolen.

Originele reserveonderdelen. Het gebruik van originele reserveonderdelen garandeert het rendement en ongewijzigde omstandigheden op lange termijn van het apparaat.

Disclaimer

• Dit apparaat is uitsluitend voor huishoudelijk en Niet professioneel gebruik bestemd.
• Leder ander gebruik, dat afwijk van het hierboven vermelde gebruikt, veroorzaakt het onmiddelijkke verrallen van de garantie.
• Het apparaat voldoet aan de vereisten voor overeenstemming met de van kracht zijnde EG-normen.
• Deze handleiding maakt integraal deeluit van het gekochtete product en moet gedurende diens gehele levensduur bewaard worden.
• Alvorens het product te gebruiken, worden aangeraden\ deze handleiding, en allen aanwijzingen die er in staan, met aandacht te lezen.
• Deze instructies zijn alleen geldig voor de landen van bestemming waarvan de identificatietekens op de Voorpagina staan.
• De installmentie要去uitgevoerd worden door gekwalificeerd personeel met inachtneming van de heersende normen.
• De fabrikant stelt zich nicht aansprakelijk voor möglichke onjuistheden die te wijten+zijn aan druk- of overschrijffouten die in dit boekje staan. De fabrikant behoudt zich hetrecht voor om wijzigingen aan de eigen producten aan te brengen, die zijoodzakelijk of nuttig ache, ook in het belang van de gebruikers, zonder dat de fundamentele kenmerken op het gebied van de werkzaamheid en de veriligheid gecompomitteerd worden.

Algemene veiligkeit

LAAT DE VERPAKKINGSRESTEN NIET ZONDER TOEZICT IN HET HUISHOUDEN LIGGEN.
- SCHEID DE VERSCHILLENDE AFVALMATERIALEN VAN VERPAKKING EN BRENG DEZE NAAR HET DICTBIJ GELEGEN CENTRUM VOOR HET INZAMELEN VAN GESCHEIDEN AFVAL.
- DE TECHNISCHE GEGEVENS STAAN OP DE PLAATJES AAN DE BINNENZIJDE VAN DE KAP. CONTROLEER OF DE NETSPANNING OVEREENSTEMT MET DE WaarDE DIE OP HET PLAATJE OP DE BINNENZIJDE VAN DE KAP STAAT.
- DE WERKZAAMHEDEN DIE MET DE INSTALLATIE EN DE ASSISTENTIE VERBAND HOUDEN, MOETEN UTIGEVOERD WORDEN DOOR GEKWALIFICEERD PERSONEEL MET INACHTNEMING VAN DE HEERSENDE NORMEN.
- SLUIT HET APPARAAT NIET AAN OP AFVOERKANALEN VAN ROOKGASSEN DIE DOOR VERBRANDING GEPRODUCEERD WORDEN (KETELS, SCHOORSTENEN, ENZ.).
- INDIEN HET APPARAAT MET ANDERE APPARATEN GEBRUIK T WORDT. DIE OP BRANDSTOF WERKEN, ZOALS GAS OF ANDERE BRANDSTOFFEN, MOET GECONTROLEERD WORDEN OF DE RUIMTE OP ADEQUATE WIJZE GEVENTILEERD WORDT. ALVORENS DE KAP TE GEBRIKEN, MOET GECONTROLEERD WORDEN OF ALLE NORMEN IN ACHT GENOMEN WORDEN DIE BETREKKING HEBBEN OP DE AFVOER VAN DE LUCHT UIT DE RUIMTE.
ZORG ALTIJD VOOR VOLDOENDE VENTILATIE VAN HET VERTREK WANNEER DE AFZUIGKAP EN OP GAS WERKENDE APPARATEN GELIJKTIJDIG GEBRUIKT WORDEN.
- ALVORENS HET APPARAAT IN WERKING TE STELLEN, IS HET ABSOLUUT NOODZAKELIJK DE BESCHERMFOLIE AAN ZOWEL DE BINNENKANT ALS DE BUITENKANT TE VERWIJDEREN.
- ONMIDDELLIJK NA DE INSTALLATIE MOET EEN KORTE TEST MET HET APPARAAT UITGEVOERD WORDEN IN NAVOLGING VAN DE INSTRUCTIES VOOR HET GEBRUK. INDEN HET APPARAAT NIET WERKT, DIENT MEN CONTACT OP TE NEMEN MET HET DICTST BIJZIJNDE TECHNISCHE ASSISTENTIECENTRUM. PROBEER NOOIT HET APPARAAT ZELF TE REPAREREN.
- HET TOTALE MAXIMUMGEWICHT VAN EVENTUELE OBJECTEN DIE OP DE KAP GEPLAATST, OF AAN DE KAP GEHANGEN WORDEN (INDIEN MOGELIJK), MAG NIET HOGER ZIJN DAN 1,5 KG.

Elektrische veiligheid

• DE INSTALLATIE MOET UITGEVOERD WORDEN DOOR COMPETENTE EN GEKWALIFICEERDE INSTALLATEURS VOLGENS DE VAN KRACHT ZIJNDE VOORSCHRIFTEN. INDIEN DE VOEDINGSKABEL BESCHADIGD IS, MOET DEZE DOOR DE FABRIKANT OF DOOR DIENS TECHNISCHE ASSISTENTIEDIENST VERVANGEN WORDEN OF HOE DAN OOK DOOR IEMAND MET EEN GELIJKAARDIGE KWALIFICATIE, ZODAT ELK RISICO VOORKOMEN WORDT. ALLE WIJZIGENG DEN NOODZAKELijk OP DE ELEKTRISCHE INSTALLATIE UITGEVOERD MOETEN WORDEN, MOGEN ALLEEN UITGEVOERD WORDEN DOOR VAKBEKWAME PERSONEN. HET IS GEVAARLIJK OM DE KENMERKEN VAN DEZE INSTALLATIE TE WIJZIGEN OF PROBEREN TE WIJZIGEN. IN GEVAL VAN REPARATIONS OF EEN SLECHTE WERKING VAN HET APPARAAT NIET PROBEREN ZELF HET PROBLEMET VERHELPEN. DE REPARATIONS DIE DOOR NIET COMPETENTE PERSONEN UITGEVOERD WORDEN, KUNNEN SCHADE VEROORZAKEN. RICTU Voor EventueLE INGREPEN MET RESERVEONDERDELEN TOT EEN GEAUTORISEERD ASSISTENTIECENTRUM.
• DE AARDVERBINDING IS VERPLICHTEND EN MOET VOLGENS DE BESTANDE VEILIGHEIDSVOORSCHRIFTEN VOOR ELEKTRISCHE INSTALLATIONS UITGEVOERD WORDEN. DE ELEKTRISCHE INSTALLATIE IS UITGERUST MET EEN AARDVERBINDING VOLGENS DE INTERNATIONALE VEILIGHEIDSVOORSCHRIFTEN EN VOLDOET BOVENDIEN AAN DE EUROPESE NORMEN INZAKE DE PREVENTIE VAN RADIOSTORINGEN.
• CONTROLEER ALTIJD OF ALLE ELEKTRISCHE DELEN UITGESCHAKELD ZIJN WANNEER HET APPARAAT NIET GEBRUIKT WORDT.
• DE STEKKER DIE AAN DE ELEKTRISCHE VOEDINGSKABEL VERBONDEN WORDT EN HET PASSENDE STOPCONTACT MOETEN VAN HETZELFDE MODEL ZIJN EN OVEREENKOMSTIG MET DE GELDENDE VOORSCHRIFTEN. NA DE INSTALLATIE VAN HET TOESTEL MOET DE STEKKER VOOR DE PERIODIEKE CONTROLTEOEGANKELIJK ZIJN. TREK NIET AAN DE KABEL OM DE STEKKER UIT HET STOPCONTACT TE HALEN.
• ALVORENS ONGEACHT WELKE HANDELINGEN AAN DE BINNENKANT VAN DE KAP UIT TE VOEREN, MOET HET APPARAAT VAN HET ELEKTRICITEITSNET AFGESLOTEN WORDEN. CONTROILER OF ER GEEN ELEKTRICITEITSDRADEN BINNENIN DE KAP AFGESLOTEN OF DOORGESNESDEN WORDEN. DOEN DERGELIJKE SITUATIES ZICH TOCH VOOR DAN MOET CONTACT MET DE DICTSTBIJZIJNDE ASSISTENTIEDIENST OPGENOMEN WORDEN.
• VERMIJD HET GEBRUIK VAN VERLOOPSTUKKEN, ADAPTERS OF AFTAKINGEN.

Correct gebruik

• HET APPARAAT IS BESTEMD OM DOOR VOLWASSENEN GEBRUIKT TE WORDEN. STA HET KINDEREN NIET TOE HET APPARAAT TE NADEREN OF HET APPARAAT IN HUN SPEL TE BETREKKEN.
• KOOK NIET OP "OPEN" VUUR ONDER DE KAP. CONTROLEER FRITUURPANNEN Tijdens HET GEBRUIK: DE OVERVERHITTE OLIE ZOU KUNNEN GAAN BRANDEN.
• VERMIJD HET GEBRUK VAN METALEN SPONZEN EN SCHERPE SCHRAPERTJES OP DE BUITENOPPERVLAKKEN. GEBRUK VOOR DE REINIGING NORMALE NIET SCHURENDE PRODUCTEN MET GEBRUK VAN EVENTUEEL HOUTEN OF PLASTIC WERKTUIGEN. ZORGVULDIG AFSPOELEN EN DROGEN MET EEN ZACHTE DOEK.
• VOER NAUWGEZET ONDERHOUD VAN DE FILTERS UIT VOLGENS DE TIJDSINTERVALLEN DIE AANGEDUID WORDEN IN DEZE HANDLEIDING VOOR ONDERHOUD EN REINIGING VAN DE KAP.

Ecologische vulilverwerking

• VOOR DE VERPAKKING VAN DE PRODUCTEN WORDT NIET VERVUILEND MATERIALAAL GEBRUIKT, DAT COMPATIBEL IS MET HET MILIEU EN DAT GERECYCLED KAN WORDEN. ZORG VOOR EEN CORRECTE VUILVERWERKING BIJDE CENTRAL VOOR INZAMELING, RECYCLING EN VUILVERWERKING.
• HET SYMBOOL OR HET PRODUCT OF OP DE BIJBHEORENDIE DOCUMENTATIE GEEFT AAN DAT DIT PRODUCT NIET ALS HUISHOUDELIJK AFVAL MAG WORDEN BEHANDELD. IN PLAATS DAARVAN MOET HET WORDEN AFGEGEVEN BII EEN VERZAMELPUNT VOOR RECYCLING VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN. AFDANKING MOET WORDEN UITGEVOERD IN OVEREENSTEMMING MET DE PLAATSELIJKE MILIEUVOORSCHRIFTEN VOOR AFVALVERWERKING. VOOR NADERE INFORMATIE OVER DE BEHANDELING, TERUGWINNING EN RECYCLING VAN DIT PRODUCT WORDT U VERZOCHT CONTACT OP TE NEMEN MET HET STADSKANTOOR IN UW WOONPLAATS, UW AFVALOPHAALDIENST OF DE WINKEL WAAR U HET PRODUCT HEEFT AANGESCHAFT.

Normverwijzingen

• DIT PRODUCT VOLDOET AAN DE VEREISTEN VAN DE EU RICHTLIJNEN:
  2006/95/CE M.B.T. "LAAGSPANNING".
  2004/108/CE M.B.T. "ELEKTROMAGNETISCHE STORING".
  2002/95/CE (ROHS - REDUCTION OF HAZARDOUS SUBSTANCES) INZAKE DE BEPERKING VAN HET GEBRUIK VAN GEVAARLIJKE SUBSTANTIES IN FABRICAGEMATERIALIALEN.
  2002/96/CE, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). DOOR ERVOOR TE ZORGEN DAT DIT PRODUCT OP DE JUISTE MANIER ALS AFVAL WORDT VERWERKT, HELPT U MOGELIJK NEGATIEVE CONSEQUENTIES VOOR HET MILIEU EN DE MENSELIJKE GEZONDHEID TE VOORKOMEN DIE ANDERS ZOUDEN KUNNEN WORDEN VEROORZAAKT DOOR ONJUISTE VERWERKING VAN DIT PRODUCT ALS AFVAL.

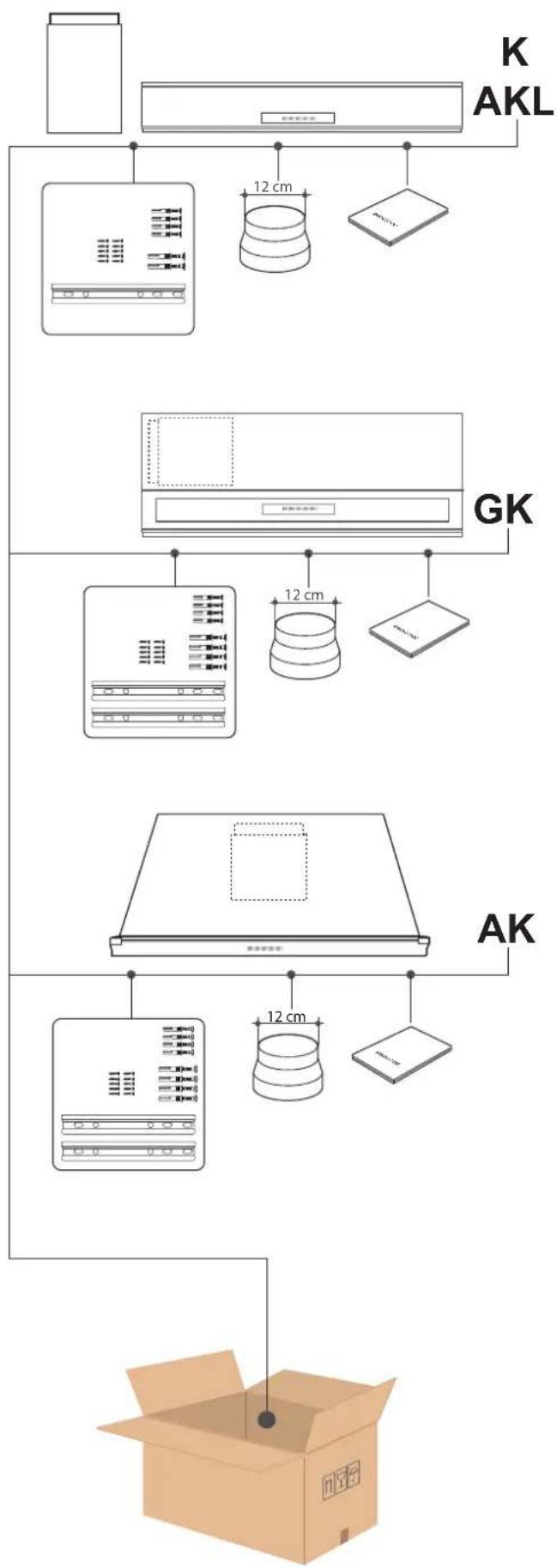

Componenten

De verpakking bevat de volgende componenten:

Een afzuig-/filterkap;
- Een rookkanaal compleet met verlenging;
- Al naargelang het type kap een of twee stangen voor muurbevestiging;
- Al naargelang het type kap twee of vier expansiepluggen van 8 mm compleet met schroeven;
Vier expansiepluggen van 6 mm compleet met schroeven;
Tien zelftappende schroeven;
- Een plastic verkleiner met diameter 12 cm;
- Deze handleiding voor het gebruik.

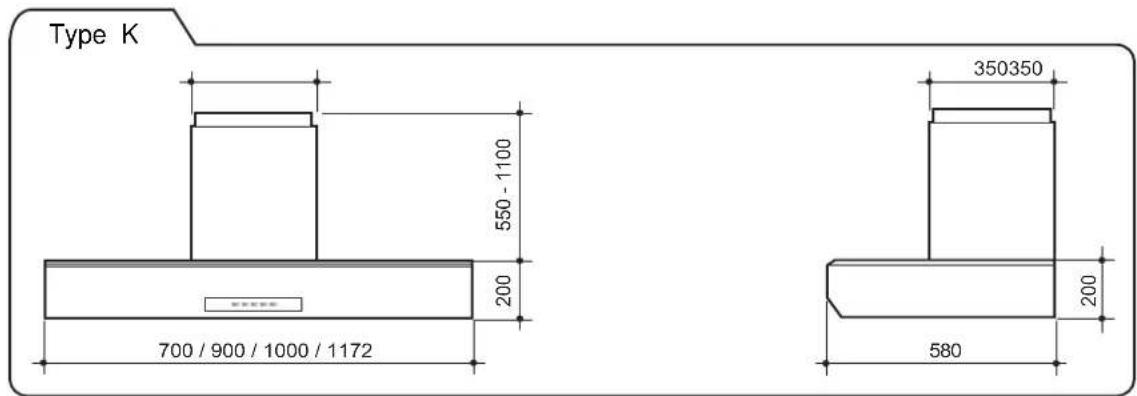

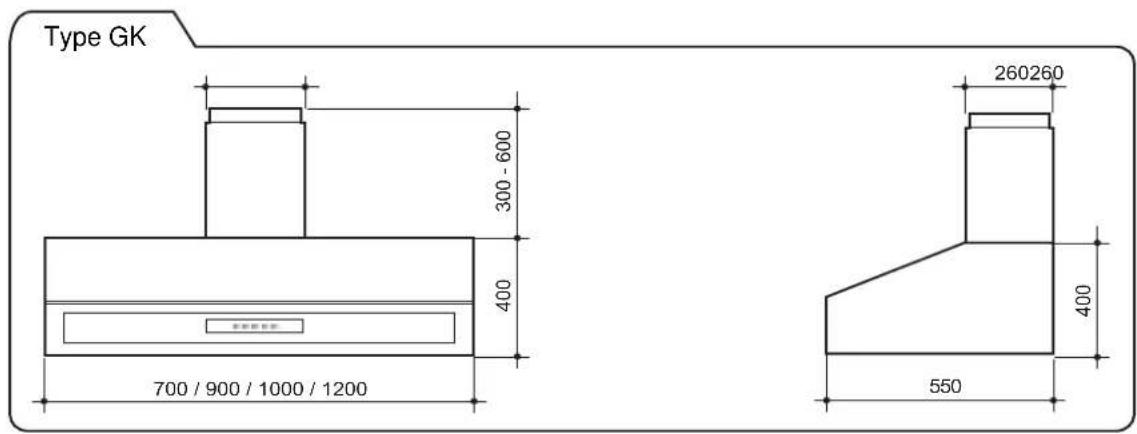

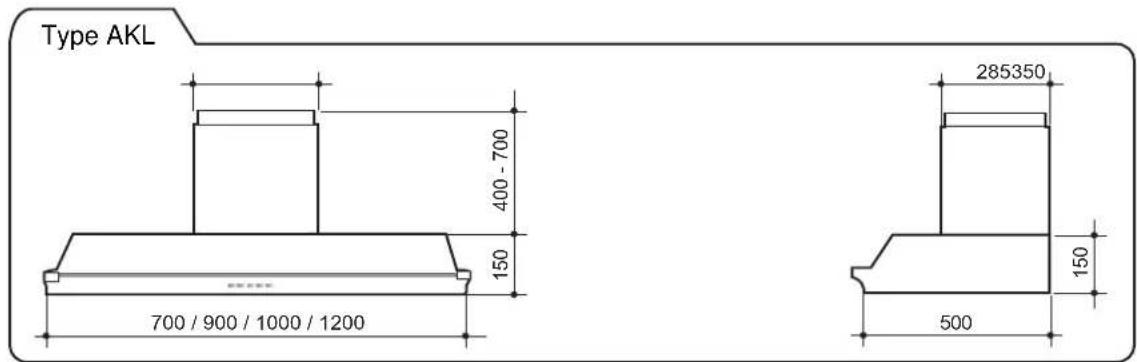

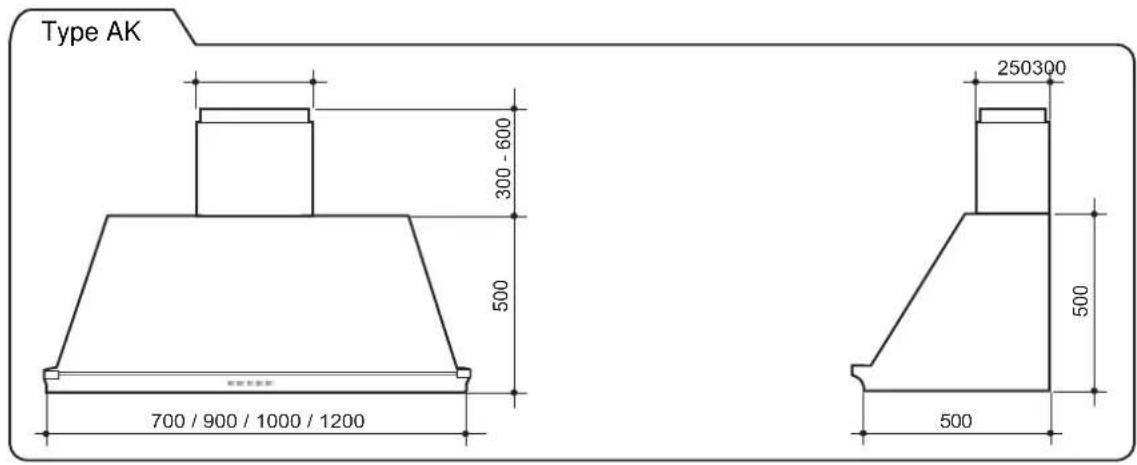

Afmetingen

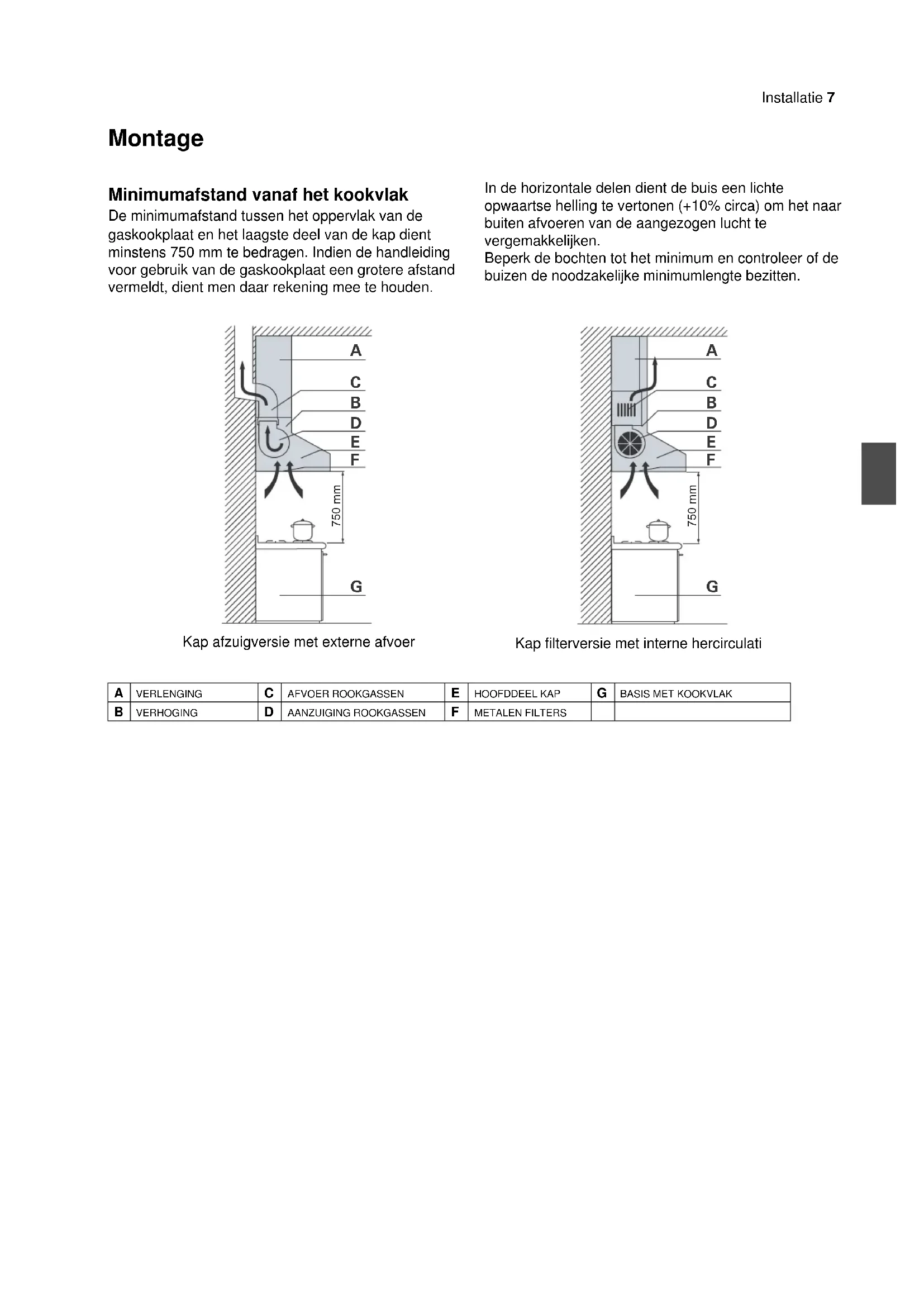

Montage

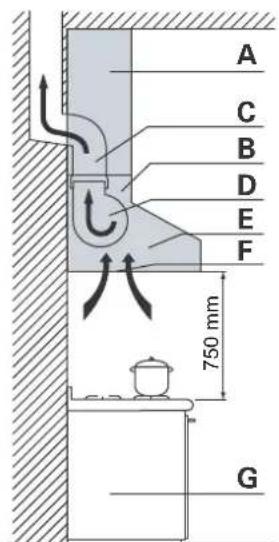

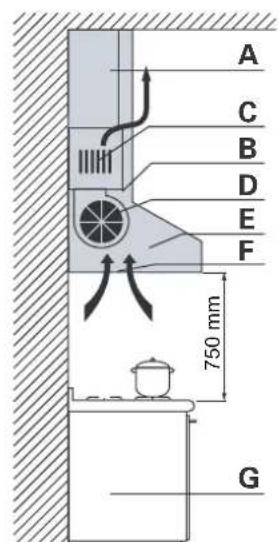

Minimumafstand vanaf het kookvlak

De minimumaufstandussen het oppervlak van de gaskookplaat en het laagste deel van de kap dient minstens 750~mm te bedragen. Indien de handleiding voor gebruik van de gaskookplaat een grotere afstand vermeldt, dient menaar rekening mee te houden.

In de horizontale delen dient de buis een lichte opwaartse helling te vertonen (+10%) circa) om het maar buiten afvoeren van de aangezogen lucht te vergemakkelijken.

Beperk de bochten tot het minimum en controllerer of de buizen deoodzakelijkke minimumlengte bezitten.

Kap afzuigversie met externe afvoer

Kap filterversie met interne hercirculati

A	VERLENGING	C	AFVOER ROOKGASSEN	E	HOOFDDEEL KAP	G	BASIS MET KOOKVLAK
B	VERHOGING	D	AANZUIGING ROOKGASSEN	F	METALEN FILTERS

Extractie van de rookkanaaluit de kap (kappen type GK en AK)

Bij kappen type "K" en "AKL" bevindt het rookkanaal zich in de verpakking naast de kap. Bij kappen type "GK" is het rookkanaal in de binnenruimte van de kap vastgezet en is 90^ gekanteld (afb. 1); in kappen type "AK" is het rookkanaal in de binnenruimte van de kap vastgezet, in een centrale positie, voor de afzuigmotor (afb. 2).

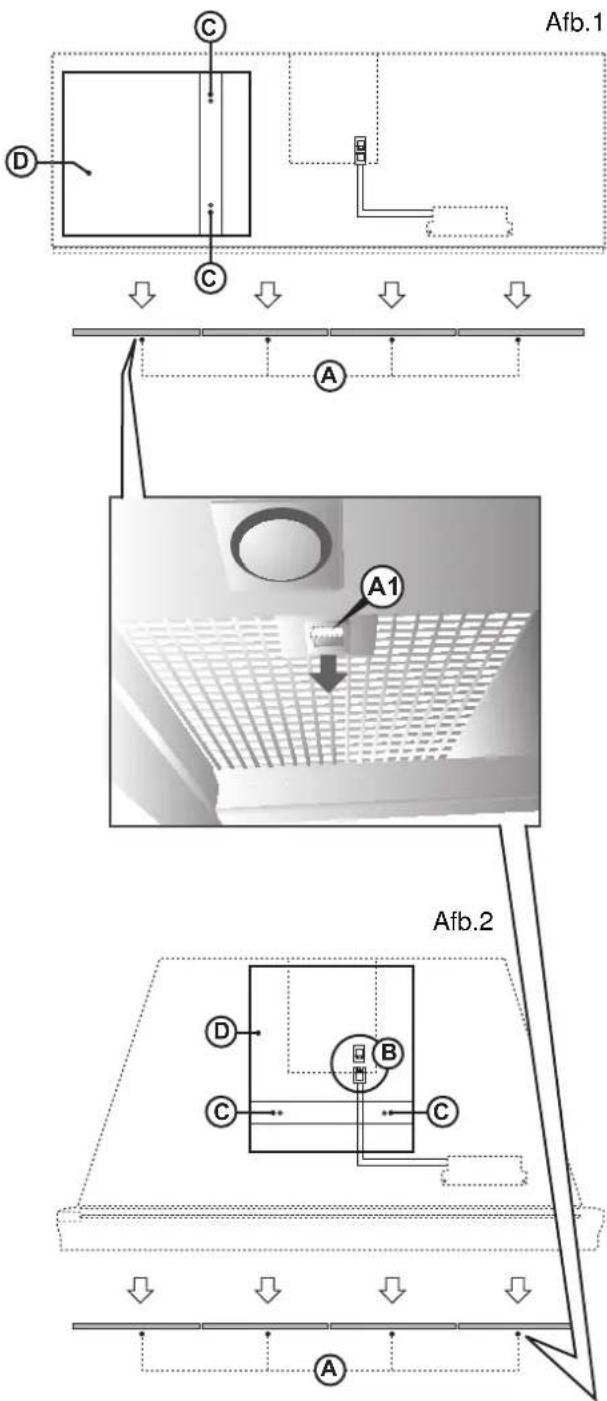

Extractie van de metalen filters

• Duw elementen "A1" omlag en trek filters "A" omlaag.
• Houd de filters schuin omlaag en trek ze eenvoudig los.

Op dit punt zal connector "B" toegankelijk zijn. Bij happen type "GK" en "AK" (afbeelding 2)要去 connector "B" van de afzuigmotor losgekoppeld worden om het möglich te make de plastic verkleiner "E" maar buiten te trekken.

Extractie van het rookkanaal

• Draai schroeven "C" los om rookkanaal "D" los temaken.
• Verwijder rookkanaal "D", compleet met verlenging,uit de kapruimte.

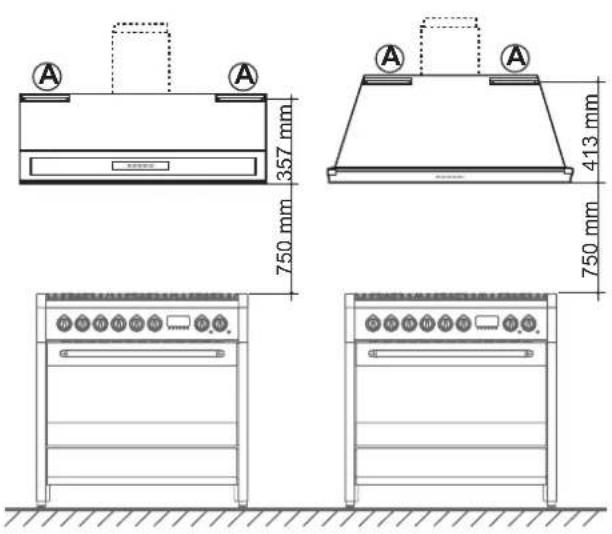

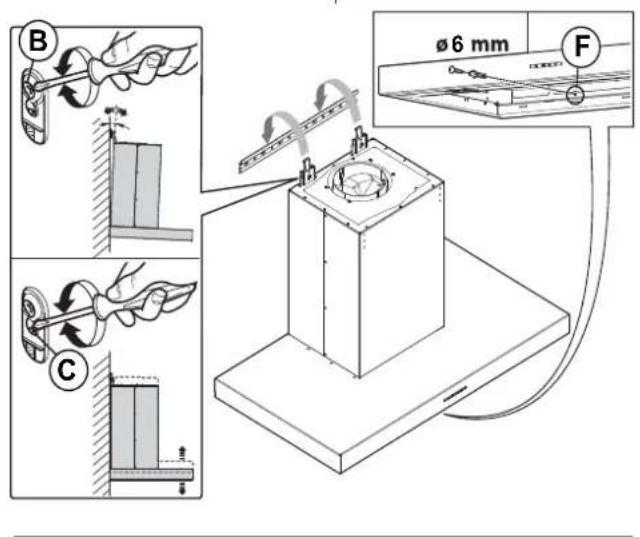

Montage van de kap

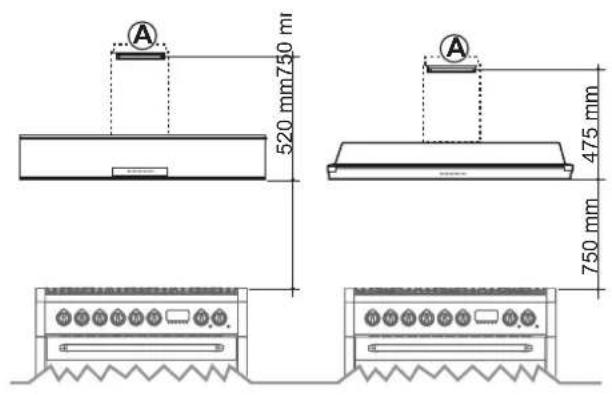

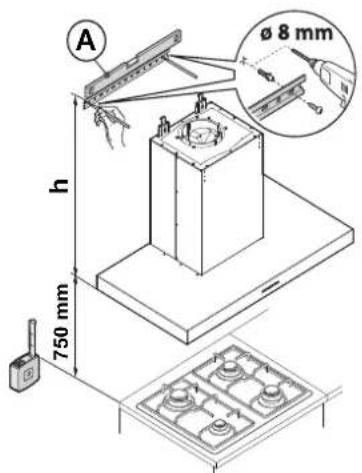

• Plaats bevestigingsstang "A" op een hoogte die bepaald worden door de top van de afstand van 750 mm vanaf het kookvlak + waarde "h" die van het model kap afhankelijk is.

• Kap "type K": h = 520 mm

• Kap "type AKL": h = 475 mm
• Kap "type GK": h = 357 mm

• Kap "type AK": h = 413 mm

• Controller met een waterpas de horizontale uitlijing en markeer de 2 boorpunten aan de uiteinden van de stang.

• Boor de gaten, steek de 2 expansiepluggen met 8 mm waar binnen en bevestig de stang met de bijbehorende schroeven.
• Koppel de kap vast aan de steunstang.
  Regel de uitlijing van de kap met behulp van de betreffende schroeven. De bovenste schroef "B" regelt de afstand vanaf de muur, de onderste schroef "C" de verticale instelling.
• Bevestig de onderkant van de kap aan de muur met behulp van de schroeven en de twee pluggen van 6 mm en de waarvoort bestemde gaten "F".

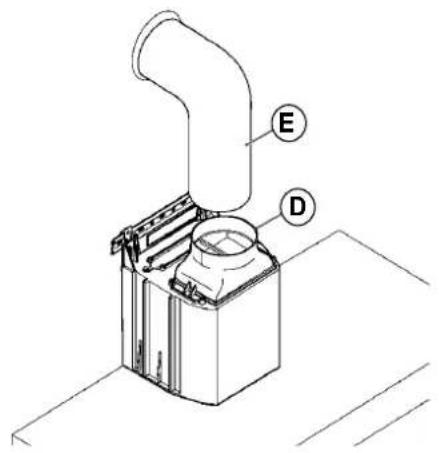

• Voor afzuigkap: sluit buis "E" (niet bijgeleverd) aan op verbinding "D" die afkomstig is van het gat voor de afvoer van de rookgassen.

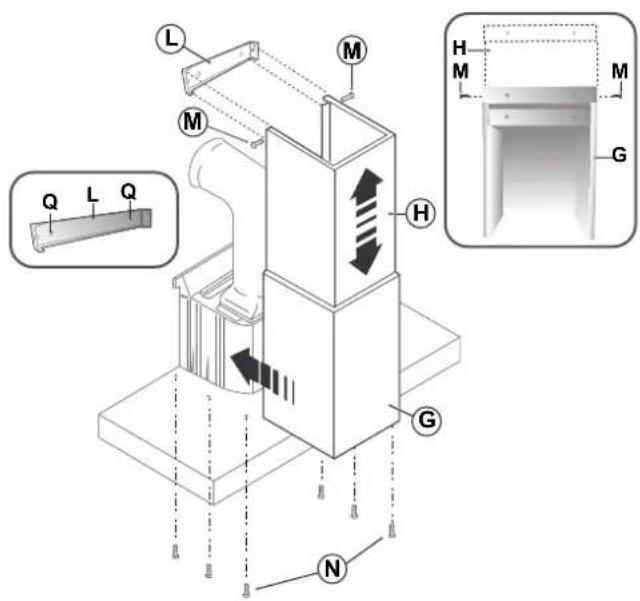

Montage van het rookkanaal

• Breng element "G" nabij de kap enplaats deze verzvolgens volledig op de kap.
• Zet element "G" vast op de kap met zichtappendende schroeven "N".
• Verschuif telescopisch element "H" tot de gewenste hoogte bereikt worden.
• Markee op de muur de positie van de twee gaten "Q" die op bevestigingsstang "L" aanwezig zich.
  Schuif telescipisch element "H" wee omlaag en neem bevestigingsstang "L" wed door de twee schroeven "M" los te draaien.
• Laat bevestigingsstang "L" de wand naderen ter hoogte van de eerder gemarkeerde gaten.
• Controller met een waterpas de horizontale uitlijning en boor de gaten.
• Steek de twee expansiepluggen van 6 mm maar binnen en zet bevestigingsstang "L" vast aan de wand.
• Schroef met schroeven "M" het telescopische element "H" opnieuw vast aan bevestigingsstang "L".

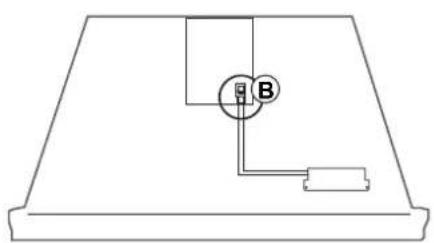

Indien erder ontkoppeld, moet connector "B"
weer aan de aanzuigmotor worden
vastgekoppeld.

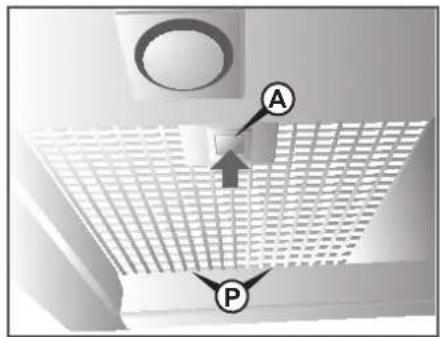

Opniewu monteren van metalen filters

Plaats de filters terug door eerst geleiders "P" in de城县ste sleuven te steken. Duw de filters verrolgens omhoog en zet ze vast door elementen "A" opnieuw te sluiten.

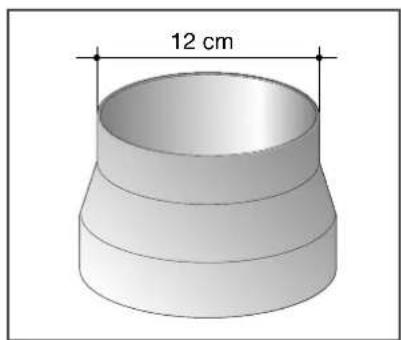

Plastic verkleiner

Het verbindselement van de afvoer op de motor heeft een diameter van 15 cm. De=kappen zich uitgerust met een plastic verkleiner van 12 cm.

Elektrische aansluiting

De aansluiting moet uitgevoerd worden in overeenstemming met de van kracht zijnde wettelijkke voorschriften.

Controleer of de limietklep en de elektrische installmente de lading van het apparaat+kennen verdragen.

De apparaten zichn Niet uitgerust met een stekker.

De geel/groene aardkabel mag Niet van de schakelaar afgesloten worden.

De technische gegevens staan op de plaatjes aan de binnenzijde van de kap. Controller of netspanning overeenstemt met de waarde die op hetplaatje op de binnenzijde van de kap staat.

Gebruik stekkers die aan de van kracht zichnde elektrische normen voldoen, er rekening mee houdend dat:

• De geel-groene draad moet voor de aardverbinding gezruikt worden;
• De blauwe draad要去 voor neutraal gebruikt worden;
• De bruine draad要去 de fase gebruikt worden.
• De kabel mag Niet in aanraking komen met hete delen met een temperatuur vaneer dan 75^
• Monteer een stekker op de voedingskabel die geschikt is voor de lading en sluit deze aan op een geschikte veiligheidsstekker.

Controleer, alvorens het apparaat op het elektrische net aan te sluiten, of:

• De voedingsspanning overeenstemt met de voedingsspanning die op hetplaatje met kenmerken staat;
• De aardverbinding correct is en werkst;
• De voedingsinstallatie met een doeltreffende aardverbinding uitgerust is, in overeenstemming met de heersende normen;
• Het gebruekte stopcontact, of de veelpolige schakelaar, gemakkelijk bereikbaar zijn wanner de apparatuur eenmaal geinstalleerd is.

Test

Controleeer:

• Of de afvoerleiding en de externe uitlauf nicht verstopt zich;
• De correcte plaatsing van de metalen en koolstoffilters (indien aanwezig). Raadpleeg waarvoord de paragraaf "Filters met actieve koolstof" op pag. 16.

Sluit de kap aan op de elektrische stroom, activeer de motor zoals beschreiben worden in de paragraaf "Werking" op pag. 12 en controller:

• De correcte werkung en de afzuiigcapaciteit bij alle selecteerbare snelheden;
• De correcte werking van de verlichting.

Werking

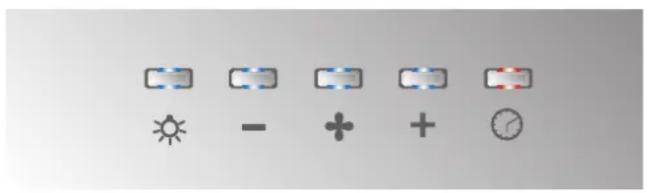

De kap heeft drie verschillende afzuigsnelheden plus een voor intensieve werking.

Knop inschakeling/uitschakeling

Druk op deze knop om de afzuiiging van de kap te starten of te stoppen.

De afzuiiging vindt plaats bij de laatste snugelid die geselecteerd was voordat uitschakeling plaatsvond.

+ Knop toename

Druk op deze knop om maar de volgende afzuigslheid over te gaan.

- Knop afname

Druk op deze knop om maar de vorige afzuigsnelheid over te gaan.

De snelheden 1, 2 en 3 worden weergegeven door het nummer van de ingeschakelde knappen, met uitzondering van de knappen verlichting en getimede uitschakeling.

Intensieve Werking

Bij de derde druk op de knop toename treedt de kap in de intensieve werkwijze (de knop knippert). De intensieve werking heeft een timerinstelling en na 15 minutes keert de motor automatisch terug maar de 3^de spelheid.

Getimede uitschakeling en alarm verzadiging filters

Druk op deze knop voor de automatische uitschakeling van de kap na 15 minuten werkinq. De knop zal rood knipperen tot de uitschakeling van de afzuigmotor plaatsvindt.

Na circa 30 werkuren worden automatisch een optisch alarm zichtbaar waarmee aangeduid worden dat de metalen filters gewassen要去en worden (de knop brandt permanent rood, ook bijuitgeschakelde motor).

Reinig de metalen filters zoals beschreiben worden in de paragraaf "Metalen antivetfilters" op pag. 14.

Om het optische alarm te deactiveren, dient men enkele seconden op de knop te drukken.

Knop verlichting

Druk op deze knop om de lampen van de verlichting in te schakelen en uit te schakelen.

Wenken

↓ - + +	EERSTE SNELHEID (knop afname verlicht): om de lucht in de keuken schoon te houden, met een laag verbruik van de elektrische energia.
↓ - + +	TWEEDE SNELHEID (knop afname en inschakeling verlicht): voor de gewone gebruiksomstandigheden.
↓ - + +	DERDE SNELHEID (knop afname, inschakeling en toename verlicht): bij sterke geuren en dampen in de keuken.
↓ - + +	INTENSIEVE WERKING (knoppen afname en inschakeling verlicht, knop toename knippert): te gebruiken bij zeer sterke geuren of dampen en voor het snel afzuigen van bijzonder intense kookdampen- De intensieve werking worden na 15 minutes werking automatisch gedeactiveerd.

Het wordt aangeraden de kap in werk ing te stellen wanneer met koken begonnen worden en in werk ing te honden tot de geuren verdwenen zich.

Kap afzuigversie met externe afvoer

In deze versie worden de rookgaseen en dampen van de keuken via een afvoerbuisaar buiten gevoerd. De afvoerleiding die uit de bovenkant van de kap maar buiten steekt, moet op een buis aangesloten worden die de rookgassen en dampen aan een externe uitgang voert.

Voor dit type werkung zijn de filters met actieve koolstof Niet geschikt,ondat de aangezogen lucht Niet opnieuw in de keuken worden gevoerd.

Zorg altijd voor voldoende ventilatie van het vertrek wanner de afzuigkap en op gas werkende apparaten gelijktijdig gezruikt worden.

Kap filterversie met interne hercirculatie

In deze versie passeert de lucht de achieve koofilters (op verzoek) om gezuiverd te worden. De lucht wordenervolgens in de keulen gerecycled. Controller of deactieve koofilters op de motor gemonteerd zich. Zo nicht dan要去at gebeuren zoals beschreiben worden in de instructies "Filters met achieve koolstof" op pag. 16.

Reiniging van de kap

Het regelmatig uitgevoerde onderhoud garandeert een goede werkung en een goed rendement op lange termijn. Er dient bijzondere aandacht aan de metalen filters en aan de achieve koolstof besteed te worden. De veelvuldige reiniging van de filters en bijbehorende houders belemmert de openhoping van vette substanties. Deze substanties verlagen nicht alleen de prestaties van de kap maar+kennen de oorzaak van brand worden.

Alvorens ongeacht welke handelingen m.b.t. de reiniging of het onderhoud uit te voeren, moet het apparaat uitgeschakeld worden door de stekker los te trekken of op de hoofdschakelaar te drukken.

Vermijd het de oppervlakken van het apparaat te reinigen wanner.Deze nog warm+zijn. Voor de reiniging van de oppervlakken van het apparaat dienen alleen geschikte reinigingsmiddelen gebruikt te worden. De fabrikant aanvaardt geen enkele verantwoordelijkheid en stelt zich nicht aansprakelijk voor eventuele schade die voortkomt uit het gebruik van Niet geschikte en/of andere dan de aangeduide reinigingsmiddelen.

Gebruik geen druk- of stoomspuiten voor het wassen van het apparaat.
Gebruik geen vloeistoffen of oplosmiddelen op de elektrische delen of in de nabijheid van de afzuigmotor.

Actieve koolfilters

Hebben tot taak de geuren gegen te honden die in de luchtstroom zitten die door de filters stroomt. De lucht, die nu gezuiverd is om opnieuw door de filters te stromen, worden in de keulen afgegeben. De actieve koolfilters hunnen Niet gewassen worden en要去en gemiddeld om de 3-4 maanden verrangen worden (afhankelijk van het gebruik). Volg de instructies "Filters met actieve koolest" op pag. 16 voor de verwanging van de actieve koolfilters.

Metalen antivetfilters

Hebben tot taak de in suspensie zijnde vetdeeltjes tegen te houden. Het worden dan ook aangeraden deze filters elke maand met warm water en een reinigingsmiddel te wassen en te vermijden de filters te buigen. Voor de verwijdering van de metalen filters dient men de instructies te raadplegen die in de paragraaf "Extractie van de metalen filters" op pag. 8 staan. Wacht tot ze goed droog+zijn alvorens ze opnieuw te monteren.

Reiniging van de oppervlakken in roestvrij staal

Voor het reinigen en behouden van de oppervlakken van roestvast staal dient men dagelijks een oplossing van warm water en azijn of een neutrale zeep te gebruiken. Giet de oplossing op een vochtige doek en reinig hiermee de stalen oppervlakken door de richting van de satinering te volgen. Zorgvuldig spoelen en drogen met een zachte doek of een zeemleer.

Vermijd in ieder geval het gebruik van metalen sponsen of snijdende schrapers die de oppervlakken konnen beschadigen. Gebruik enkel zachte sponsen en eventueel houten of plastieken werktuigen.

Reiniging van de gelakte oppervlakken

Reinigen met een anti-krassponsje van het Niet schurende type dat bevochtigd is met warm water en neutrale zeep, of met een gewoon reinigingsproduct voor gelakte oppervlakken. Afspoelen en zorgvuldig drogen met een zachte doeck.

Vermijd het gebruik van producten die schurende substanties bevatten, schuursponsjes, staalwol of zuren die de oppervlakken können beschadigen. Gebruik geen alcohol.

Interne reiniging

De interne delen van de kap hoeven nicht aan een gewone reiniging onderworpen te worden.

Reiniging van het bedienpaneel

Reinig het bedienpaneel met een vochtige doeck.

Vervanging lamp

Controleer of het apparaat van het elektriciteitsnet afgesloten is.

Lampen die een andere vom en capaciteit hebben dan de originele lamp kuren de verlichtingsruimte ernstig beschadigen.

• Gebruik een schroevendraaier als hefboom en verwijder ring "A" die glas ondersteunt.
• Neem glas "B" weg om bij de lampruimte te kunnen.
• Vervang de lamp door een analoge lamp (halogeen max 20 W - 12 Volt, aansluiting G4).
• Hermonteer beschermglas "B" en zet het vast met ring "A".

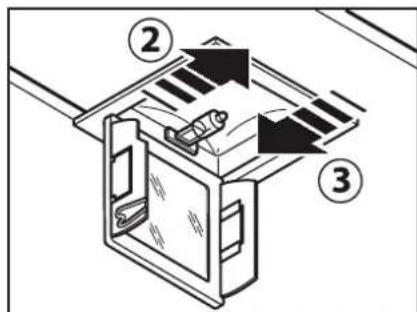

• Open het paneel langzaam tot een hoek van 90^ (zie afbeelding) door op PUSH te drukken.
• Vervang de lamp door een analoge lamp (halogeen max 20 W - 12 Volt, aansluiting G4).
• Sluit het paneel op correcte wijze.

Model met LED-spots

In deze afzuigkap+zijn zeer efficiente met een uiterst laag energiegebruik en zeer lange levensduur LED spots toegepast gebaseerd op een normala gebruik.

Op verzoek verkrijgbare accessoires

Controleer of het apparaat van het elektriciteitsnet afgesloten is.

Gekleurd profiel (alleen kappen type GK)

Sierlij voorzijde van gelakt staal beschikbaar in diverse kleuren.

• Neem metalen filters "A" weg.
• Draai de tien schroeven "B" losuit de binnenkant van de kap.
• Verwijder het serieprofiel.
• Vervang het door het neue profiel "C" en contrôleer de correcte plaatsing van het bedieningspaneel "D" in de lijst van het profiel.
• Draai de tien schroeven "B" opniew vast.
• Plaats opniew metalen filters "A".

Filters met actieve koolstof

Al naargelang het type kap+zijn twee soorten filters met actieve koolstof beschikbaar.

Modellen met vierkant filter (kappen type K en AKL)

• Verwijder de metalen filters.
• Plaats moer "F" op de sleuf voor deplaatsing van het filter.
• Breng het filter "B" in positie en zet het vat door knop "C" in moer "F" vast te draaien.
• Monteer opniew de metalen filters.

Modellen met rond filter (kappen type GK en AK)

• Verwijder de metalen filters.
• Plaats de filters gegen de motor (een aan iedere kant) en zorg er voor dat de pennen ervan zich in de nabijheid van haken "E" op de motor bevinden.
• Draai de filters met de wijzers van de klok mee tot ze volledig vastgekoppeld worden.
• Monteer opniew de metalen filters.

Om neue filters met actieve koolstof te bestellen, dient u zich tot uw distributeur te wenden.

Ongemakken, möglichke oorzaken en aanbevolen oplossingen

Indien het apparaat Niet correct werkt, dient men onderstaande tabel te raadplegen voor de möglichke oorzaken en bijbehorende aanbevolen oplossingen alvorens contact op te nemen met de Assistentiedienst.

Indien het Niet möglichk is om de oorzaak van het ongemak te vinden, dient men het apparaatuit te schakelen, de stekker van de elektrische voeding los te koppelen en contact op te nemen met de Assistantiedienst.

ONGEMAKKEN MOGELIJKE OORZAKEN EN AANBEVOLLEN VOLEN OPLOSSINGEN
Bij het drukken op de knop voor inschakeling.gaat de afzuigmotor Niet van start.	De elektrische stekker is Niet op het stopcontact aangesloten, of er staat geen stroom op het net.
	De elektrische connector op de afzuigmotor is afgesloten.
De afzuigmotor is gestart maar wanner op de knop van de verlichting gedrukt worden, gaan de lampen nicht branden.	Lampjes versleten of doorgebrand. Vervangen.
	Lampjes Niet volledig vastgezet in de fitting.
	Transformator defect. Neem contact op met de Assistentiedienst.
De motor is gestart maar de kookdampen worden Niet afgezogen.	Metalen filters of actieve koolstofffilters verstopt. Reinig de metalen filters of verrang de actieve koolstofffilters. Sluit de kap af van de elektrische voeding alvorens u toegang tot de interne delen teverschaffen.
	Afvoerkanaal verstopt.
De afzuigmotor worden na enkele minuten werkung onverwacht uitgeschakeld.	Dit is normaal indien de getimede uitschakeling geactiveerd is.
Terwijl de motor uit is, brandt een rood lampje in de knop voor getimede uitschakeling.	Dit is normaal na 30 uren werkung. Het optische alarm (permanent branden roed Licht) signaleert de moodzaak de metalen filters te wassen. Om het optische alarm van verzadigde filters te annuleren, volstaat het enkele seconden op de knop te drukken.
