PABS 12 B3 - Schroevendraaier PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze boor-/schroefmachine
Merk	Parkside
Model	PABS 12 B3
Nominale spanning	12 V (gelijkstroom)
Onbelast toerental (1e versnelling)	0 - 350 min⁻¹
Onbelast toerental (2e versnelling)	0 - 1300 min⁻¹
Spankrachtbereik van de boorkop	0 - 10 mm
Max. boordiameter (staal)	8 mm
Max. boordiameter (hout)	20 mm
Accutype	Lithium-ion, 3 cellen
Accucapaciteit	2000 mAh
Accuspanning	12 V (gelijkstroom)
Lader - Ingangsspanning	230 - 240 V ~, 50 Hz
Lader - Uitgangsspanning	12,6 V (gelijkstroom)
Lader - Max. uitgangsstroom	2400 mA
Laadtijd	Ongeveer 60 minuten
Geluidsdrukniveau (LpA)	68,7 dB(A) (onzekerheid K=3 dB)
Geluidsvermogensniveau (LwA)	79,7 dB(A) (onzekerheid K=3 dB)
Trillingen (boren in metaal)	< 2,245 m/s² (onzekerheid K=1,5 m/s²)
Trillingen (schroeven zonder slag)	< 0,674 m/s² (onzekerheid K=1,5 m/s²)
Garantie	3 jaar
Inhoud van de levering	Boormachine/schroevendraaier, snellader, accupack, 2 bits (PZ1, PZ2), transportkoffer, gebruiksaanwijzing

Veelgestelde vragen - PABS 12 B3 PARKSIDE

Hoe laad ik de accu van de Parkside PABS 12 B3 schroevendraaier op?

De accu wordt gedeeltelijk opgeladen geleverd. Om op te laden, plaatst u het accupack in de lader en sluit u de lader aan op een stopcontact. De rode LED geeft aan dat er wordt geladen, de groene LED geeft aan dat het opladen is voltooid (ca. 60 min). Koppel de lader altijd los voordat u de accu verwijdert of plaatst.

Welke materialen kan ik boren met de PABS 12 B3?

Deze boormachine/schroevendraaier is ontworpen voor boren en schroeven in hout, kunststof en metaal. De maximale boordiameter is 20 mm in hout en 8 mm in staal.

Hoe stel ik het koppel in?

Draai de koppelinstelring (markering 9) naar het gewenste niveau. Kies een laag niveau voor kleine schroeven of zachte materialen, een hoog niveau voor grote schroeven of harde materialen. Voor boren zet u de ring op het boorsymbool.

Hoe wijzig ik het toerental?

Gebruik de snelheidskiezer (markering 1) om te schakelen tussen de 1e versnelling (0-350 min⁻¹, hoog koppel) en de 2e versnelling (0-1300 min⁻¹, voor boren). Bedien deze alleen wanneer het apparaat stilstaat om schade te voorkomen.

Hoe keer ik de draairichting om?

Draai de draairichtingschakelaar (markering 3) naar rechts voor vooruit (schroeven) of naar links voor achteruit (losschroeven). De middelste stand vergrendelt de aan/uit-schakelaar.

Wat te doen als de accu de lading niet vasthoudt?

Controleer eerst de laadstatus via de LED op de accu: rood = laag, oranje = gemiddeld, groen = vol. Als de accu defect is, neem dan contact op met de klantenservice. Voor langere opslag, houd de lading tussen 50% en 80% op een koele, droge plaats.

Hoe reinig ik de Parkside schroevendraaier?

Schakel voor het reinigen het apparaat uit en verwijder de accu. Gebruik een droge doek om de behuizing schoon te maken. Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die plastic aantasten. Er mag geen vloeistof in het inwendige komen.

Wat is de garantieduur van de PABS 12 B3?

De garantie is 3 jaar vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten, maar geen normale slijtage of verbruiksonderdelen (bijv. accu, bits). Bewaar het aankoopbewijs.

Kan ik accessoires van andere merken gebruiken?

Het wordt aanbevolen om alleen originele of door Parkside goedgekeurde accessoires en reserveonderdelen te gebruiken om de veiligheid en prestaties te garanderen. Het gebruik van niet-passende accessoires kan het gereedschap beschadigen of tot ongelukken leiden.

Hoe moet ik het gereedschap en de accu afvoeren?

Gooi het elektrische gereedschap en de accu niet bij het huishoudelijk afval. Volgens de Europese richtlijn moeten gebruikte gereedschappen worden gerecycled. Verwijder de accu voor afvoer en lever deze in bij een daarvoor bestemd inzamelpunt.

GEBRUIKSAANWIJZING PABS 12 B3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

FR BE

PERCEUSE-VISSEUSE SANS FIL

Vouw voír het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 25

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 26
Ultrusting 26
Inhoud van het pakket 26
Technische gegevens 26

Algemene veiligheidsvoorschriften voor elektrische gereedschappen . . . . 27

1. Veiligheid op de werkvloer 27
   2.Elektrischeveiligheid 28
2. Veiligheid van personen 28
3. Gebruik en behandeling van het elektrische gereedschap 29
4. Gebruik en behandeling van het accugereedschap 29
5. Service 30
   Veiligheidsvoorschriften voor schroefboormachines 30
   Veiligheidsvoorschriften voor opladers 30

Vóör de ingebruikname 30

Accupack verwijderen/opladen/plaatsen 30
Status van de accu aflezen 30
Gereedschappen verwisselen 31
Aandrijving met 2 versnellingen 31
Draaimomentvoorkeuze/boorstand 31

Ingebruikname 31

Draairichting omschakelen/apparaat ontgrendelen 31
In-/uitschakelen 31
Toerental instellen 31
31
Tips en trucs 32

Onderhoud en reiniging 32

Garantie van KompernaB Handels GmbH 33

Service 34

Importeur

Afvoeren

Vertaling van de oorspronkelijke conformiteitsverklaring 36

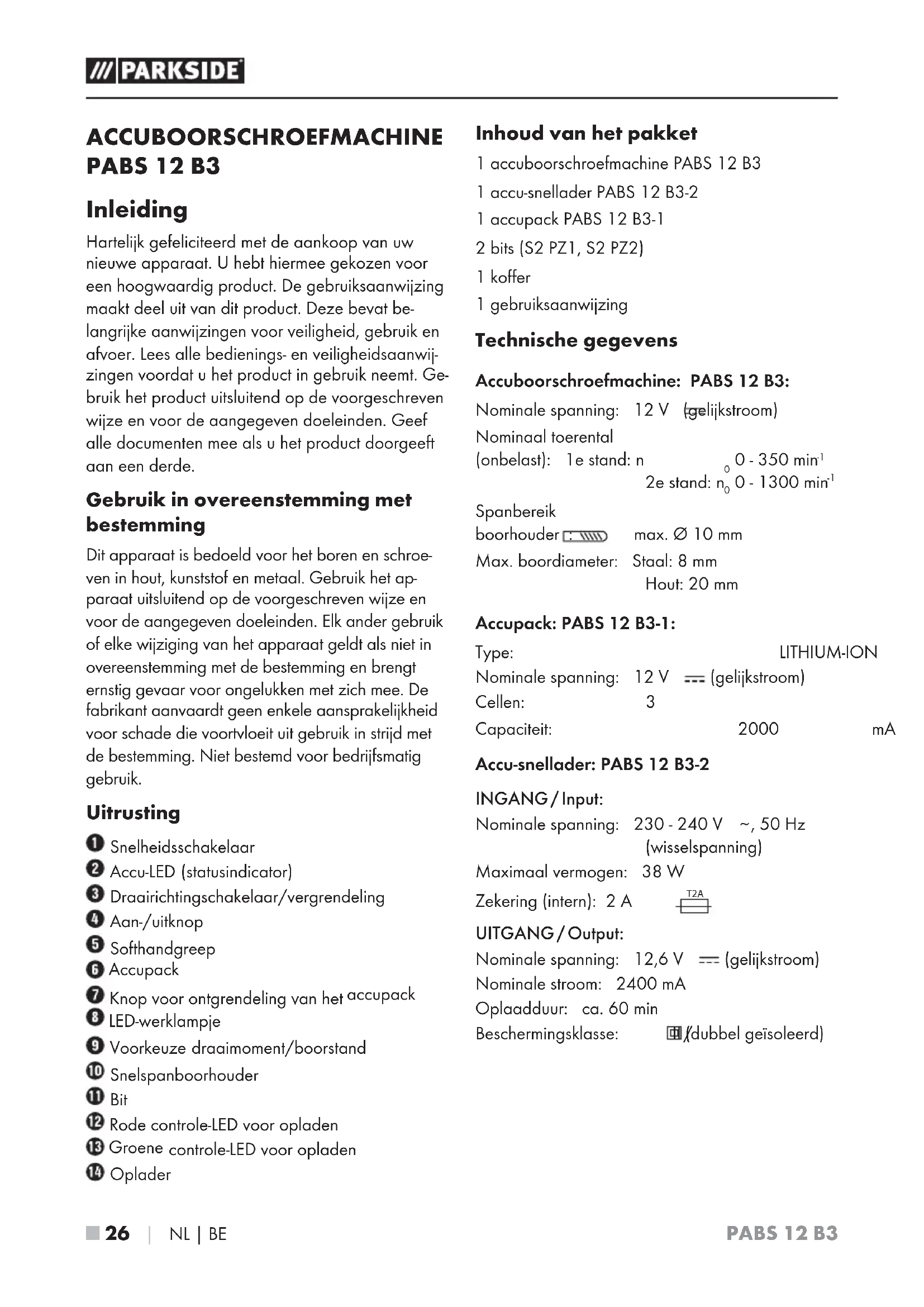

ACCUBOORSCHROEFMACHINE PABS 12 B3

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en afvoer. Lees alle bedienings- en veriligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het productuitsuitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal. Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit UIT gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik.

Ultrusting

Snelheidsschakelaar
Accu-LED (statusindicator)
3 Draairichtingschakelaar/vergrendeling
Aan/-uitknop
5 Softhandgreep
6 Accupack
Knop voor ontgrendeling van het.Accupak
LED-werklampje
9 Voorkeuze draaaimoment/boorstand
10 Snelspanboorhouser
Bit
12 Rode controle-LED voor opladen
13 Groene controle-LED voor opladen
14 Oplader

Inhoud van het pakket

1 accuboorschroefmachine PABS 12 B3
1 accu-snellader PABS 12 B3-2
1 unpack PABS 12 B3-1
2 bits (S2 PZ1, S2 PZ2)
1 koffer
1 gebruiksaanwijzing

Technische gegevens

Accuboorschroefmachine: PABS 12 B3:

Nominate spanning: 12 V (gelijkstroom)

Nominaltoerential

(onbelast): 1e stand: n 0 - 350^1 2e stand: n_00 - 1300min^-1

Spanbereik

Nominate spanning: 12 V = (gelijkstroom)

Cellen: 3

Capaciteit: 2000 mA

Accu-snellader: PABS 12 B3-2

INGANG/Input:

Nominate spanning: 230 - 240 V ~, 50 Hz (wisselspanning)

Maximaal vermogen: 38 W

Nominate spanning: 12,6 V = (gelijkstroom)

Oplaadduur: ca. 60 min

Beschermingsklasse: (dubbel geisoleerd)

Geluidsemissiewaarde:

Gemeten waarde voor geluid vastgesteld conform EN ISO 4871. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau:

$$ \mathrm {L} _ {\mathrm {P A}} = 6 8, 7 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K:K

$$ \mathrm {p} _ {\mathrm {A}} = 3 \mathrm {d B} $$

Geluidsvermogensniveau:

$$ \mathrm {L} _ {\mathrm {W A}} = 7 9, 7 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K: K

$$ \mathrm {w} _ {\mathrm {A}} = 3 \mathrm {d B} $$

Trillingsemissiewaarde:

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 60745:

Boren in metaal: Trillingsemissiewaarde

$$ \begin{array}{l} a _ {h, D} < 2, 2 4 5 \mathrm {m} / \mathrm {s} ^ {2} \ \text {O n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

Schroeven zonder slag:

Trillingsemissiewaardeperioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

$$ \begin{array}{l} a _ {b} < 0, 6 7 4 \mathrm {m} / \mathrm {s} ^ {2} \ \text {O n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

OPMERKING

• Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook gebruikt worden voor een Voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevalen hoger zichn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wonneer het elektrische gereedschap regelmatig op een dergelijk manier worden gebruikt. Probeer de belasting door trillingen zo Klein möglich te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscylclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwijzingen. Het Niet naleven van de verilgheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebrukte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligkeit op de werkvloer

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet verlichte werkomgeving konnen leiden tot ongelukken.

b) Werk met het elektrische gereedschap nicht in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen+kunnen doen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat hunnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoeruit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van Personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en altiid een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, alaar gelang het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan-zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situaties beter controeren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren konnen door bewegende onderdelen gegrepen worden.
g) Als stofafzugings- en opvangvoorzieingen können worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoort boedeelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u better en veiligert in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waar van de aan-/uitknop defect is. Elektrisch gereedschap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact of verwijder de accu, voordat u instellenen aan het apparaat verricht, accessoires verwisselt of het apparaat weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden geleukt door personen die hiermee Niet vertrouwd zichn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden geleukt.
e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, enof er geen onderdelen gebroken of zodanigbeschadigd zich dat daardoor de werkinq van het elektrische gereedschap nadeligwordt beinvloed. Laat beschadigde onderden voor de ingebruikname van het apparaat repareren.Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd zagen scherp en schoon. Met zorg onderhonden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijkke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu uitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik alleen de waaroor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een nicht-gebruike accuuit de buurt van nietjes, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een overbrugging van de contacten kannen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.

erm de accu gegen但它, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele verrangingsonderdelen repareren.

Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor schroefboormachines

WAARSCHUWING!

Pak het gereedschap alleen vast aan de geisoleerde greepvlakken wonneer u werkzaamheden uityoert waar bij de schroef of het gebruike gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen.

Bij contact tussen een schroef of het gebruike gereedschap en een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning kome te staan, met een elektrische schok tot gevolg.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zich geinstrueerd en de waaruit resulterende bevaren hebben begrepen. Kinderenogen Niet met het apparaat spelen. Kinderenogen zonder toezicht geen reiniging en gebruikersonderhoud uityoeren.

De oplader is alleen geschi voor gebruik binnenshuis.

WAARSCHUWING!

Wanner het netsnoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

Vóör de ingebruikname Accupack verwijderen/opladen/plaatsen

OPMERKING

De accu worden deels opgeladen geleverd. Laad de accu voor het eerste gebruik bij voorkeur minstens een uur op met de snellader. U kunt de li-ionaccu op elk gewenst moment opladen zonder de levensduur te verkorten. De accu raakt nicht beschadigd bij onderbreking van de oplaadprocedure.

VOORZICTIG!

Trek altijd de stekker uit het stopcontact voor dat u het accupack 6uit de oplader haalt resp. in de oplader plaatst.

1.) Druk om het.Accupack te verwijderen op de ontgrendelingsknoppen n neem het accupack it het apparaat.
2.) Plaats het accupack in de oplader 14
3.) Steek de stekker in het stopcontact. De controleLED brandt rood.
4.) De groene laadstatusindicatie-LED 13 geeft aan dat het opladen is voltooid en dat het accupack 1aar is voor gebruik.
5.) Schuif het accupack in het apparaat.

Status van de accu aflezen

De toestand resp. de resterende capaciteit worden bij ingeschakeld apparaat op de accu-LED ②ls volgt aangegeven:

ROOD / ORANJE / GROEN = maximale lading
ROOD / ORANJE = middelhoge lading
ROOD = zwakke lading - accu opladen

Gereedschappen verwisselen

Uw accu-schroefboormachine heeft een volautomatische asvergrendeling SPINDLE LCK

Bij een stilstaande motor wordt de aandrijfas vergrendeld, zodat de snelspanboorhouser 10 door draaien kan worden geopend. Nadat u het gewenste gereedschap hebt ingezet en door het draaien van de boorhouser hebt vastgezet, kurz u onmiddelijk waar verder werken. De asver-grendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop 4).

Aandrijving met 2 versnellingen

VOORZICTIG!

Bedien de keuzeschakelaar voor de versneling 1 alleen bij stilstand van het apparaat. Anders kan het apparaat beschadigd raken.

In de eerste versnelling (keuzeschakelaar 1 op stand: 1)

bereikt u een toerental van circa 350min^-1 en een hoog draaaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden.

In de tweede versnelling (keuzeschakelaar 1 op stand: 2)

bereikt u een toerental van circa 1300min^-1 voor het uitvoeren van boorwerkzaamheden.

Draaimomentvoorkeuze/boorstand

Met de draaaimomentvoorkeuze 9unt u de draaikracht instellen.

Kies een lagere stand voorkleine schroeven resp. zachtematerialen.
Kies een hogere stand voor große schroeven, harde materialen, resp. bij het uitdraaien van schroeven.
Kies voor boorwerkzaamheden de boorstand, door de draaimomentvoorkeuze op de stand te zetten.
Schuif voor boorwerkzaamheden ook de sleidheidsschakelaar 1aar achteren (stand: 2).

Ingebruikname

Draairichting omschakelen/apparaat ontgrendelen

Ontgrendel het apparaat en wijzig de draai-richting door de draairichtingschakelaar 3\ aar rechts resp. maar links te drukken.

In-/uitschakelen

Inschakelen:

Druk voor inschakeling van het apparaat op de aan-/uitknop 4n houd deze ingedrukt. Het LED-werklampje 8randt bij een Licht of volledig ingedrukte aan-/uitknop 4Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.

Uitschakelen:

Laat de aan-/uitknop4 los om het apparaat ui te schakelen.

Toerental instellen

De aan-/uitknop 4eef een variabile toeren-talregeling. Licht drukken op de aan-/uitknop 4resulteert in een laag toerental. Met toenemende druk worden het toerental hoger.

OPMERKING

De geintegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.

Blokkering activeren

Druk de draairichtingschakelac3aar de middelste stand. De aan-/uitknop 4 geblokkeerd.

Tips en trucs

Controller vór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouser is bevestigd.
Maat en type zich op de schroefbits aangegeven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past.

Draimoment:

Kleinere schroeven en bits kuren beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt.

Harde schroefverbinding (in metaal):

Bijzonder hoge draaimomenten ontstaan bij-voorbeeld bij metalen schroefverbindingen met gebruik van dopsoleutelhulpstukken. Kies een laag toerental.

Zachte schroefverbinding (bij. in zachthout):

Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop Niet te beschadigen. Gebruik een verzinkboor.

Neem bij het boren in hout, metaal en andere materialen beslilde onderstaande punten in acht:

Gebruik bij een boor met eenkleine diameter eenhoog toerental en bij een boor met een grote diameter een laag toerental.
Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental.
Zet het werkstuk indien möglichk vast in een spansystem.
Markeeer de planta waar moet worden geboard met een drevel of een spijker. Kies voor het aanboren een laag toerental.
Trek de draaiende boor regelmatig uith het boorgat om spanen of zaagsel te verwijderen en de boor te koelen.

Boren in metaal:

Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met snijolie worden gekoeld. Metaalboren konnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van 3mm en ga daarna door tot de gewenste bois diameter is bereikt.

Boren in hout:

Gebruik een houtboor met centerpunt. Voor diepe borgen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout hunnen ook zonder Voorboren worden ingeschroefd.

Onderhoud en reiniging

WAARSCHUWING!

LETSELG

Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaatuit en haal de accu eruit.

De accu-schroefboormachine is onderhoudsvrij.

Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Er mogen geen vloeistoffen in het apparaat verechtkommen.
Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontrolerd. De optimale laadtoestand ligtussen 50% en 80% . Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet vermelde reserveonderdelen (zoals accu, schakelaars) kunt u bestellen via onze service-hotline.

Garantie van Kompernaß Handels GmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijkrechten tegenover de verkoper van het product. Deze wettelijkrechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantipeiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drieণaar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt het product door ons -aar once keuze - voor u kosteloos gerepareerd of verrangen. Voorwaarde voor deze garantie is dat binnen de termijn van drieণaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort worden omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijt u het gerepareerde product of een nieuw product refour. Met de reparatie of verrangin van het product begint er geen{nieuwe garantiepiode.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeuriggecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen konnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreiben aanwijzingen precies worden opgevolgd. Gebruiksdoeelinden en handelin-gen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het articikelnummer (bij. IAN 12345) als aankoopbewijs bij de hand.
Het articelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanner het is opgetreden.

OPMERKING

Bij gereedschap van Parkside en Florabest: returneer a.u.b.uitsluitend het defecte artikel zonder accessoires (bijv.accu, opbergkoffer, montagegereedschap, enz.).

Op www.lidl-service.com kunt udezze en vele andere handboeken, productvideo's en software downloaden

Service

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft deveiligheid van het apparaat gewaarborgd.

NL Service Nederland

Tel.: [phone] (0,10 EUR/Min.) E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

IAN 288023

Importeur

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

De verpakking bestaatuit milieuvriendelike materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

Deponeer elektrisch gereedschap.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去 afgedankt elektrisch gereedschap geschaden worden ingezameld en op een milieuvriendelijk wijze worden gerecycled.

Verwijder de batterijen voordat ze worden verwijderd Het apparaat. Defecte of afgedankte accu's要去en conform Richtlijn 2006/66/EC worden gerecycled. Lever het occupapck en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt occupak kunt u informatie opvragen bij uw gemeentereiniging.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG-laagspanningsrichtlijn

(2014/35/EU)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN60745-1:2009/A11:2010

EN60745-2-1:2010

EN60745-2-2:2010

EN62233:2008

EN55014-1:2006/A2:2011

EN 55014-2:2015

EN60335-1:2012/A11:2014

EN60335-2-29:2004/A2:2010

EN61000-3-2:2014

EN61000-3-3:2013

Type/apparaatbeschrijving:

Accuboorschroefmachine PABS 12 B3

Productiejaar: 09-2017

Serienummer: IAN 288023

Bochum, 04-07-2017

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Inhaltsverzeichnis

Einleitung 38
