Merk	Marquant
Model	KL4005
Producttype	Radiografisch bestuurd voertuig
Aantal wielen	4
Motorvoeding	Ingebouwde oplaadbare batterij
Voeding geluidsaccessoires	3 AA-batterijen (niet inbegrepen)
Oplaadtijd	3 uur (gedeeltelijk ontladen), 6 tot 10 uur (volledig leeg), max 16 uur
Accutype	Oplaadbare loodaccu of vergelijkbaar (controleer op het etiket)
Oplaadaansluiting	Netadapter, linkerkant van de motor
Bediening	Stuurwiel, gaspedaal, claxon, richtingaanwijzers, aan/uit-schakelaar, Forward/Stop/Reverse-knop op de afstandsbediening
Snelheid	Vooruit en achteruit
Koplampen	Voorlampen branden bij vooruitrijden, achterlichten bij achteruitrijden
Richtingaanwijzers	Ja, met geluidssignaal
Claxon	Ja, rechts van het stuur
Materialen	Kunststof en metaal
Montage vereist	Ja (monteren wielen, stuur, aansluitingen)
Aanbevolen leeftijd	3-8 jaar (schatting)
Geluidsmeeteenheid	AA-batterijen voor geluidseffecten
Maximaal gebruikersgewicht	30 kg (gebruikelijke schatting voor dit type voertuig)

Veelgestelde vragen - KL4005 Marquant

Hoe monteer ik de voorwielen?

Plaats de voorwielen op de voorarm en bevestig de meegeleverde moer. Draai deze goed vast met het meegeleverde gereedschap.

Hoe sluit ik de accu aan?

De accu bevindt zich onder de zitting. Sluit de zwarte draad aan op de zwarte pool en de rode draad op de rode pool.

Wat is de aanbevolen oplaadtijd?

Na gebruik 3 uur opladen. Als de accu volledig leeg is, laad dan 6 tot 10 uur op. Overschrijd nooit 16 uur.

Hoe zet ik het voertuig aan?

Zet de aan/uit-schakelaar op ON. Gebruik vervolgens de Forward/Stop/Reverse-knop op de afstandsbediening om vooruit (F), achteruit (B) of stoppen (S) te schakelen.

Waar bevindt de claxon zich?

De claxon bevindt zich aan de rechterkant van het stuur. Druk erop om te toeteren.

Hoe gebruik ik de richtingaanwijzers?

De richtingaanwijzerhendel bevindt zich links van het stuur. Het is uitgerust met een geluidssignaal om de werking aan te geven.

Hoe installeer ik de batterijen voor het geluid?

Plaats 3 AA-batterijen in het compartiment onder de zitting. Dit voedt de geluidsfuncties (claxon, richtingaanwijzers).

Wat te doen als het voertuig niet start?

Controleer of de schakelaar op ON staat, of de accu is opgeladen en goed is aangesloten. Zorg er ook voor dat de geluidsbatterijen indien nodig zijn geplaatst.

Hoe reinig ik het voertuig?

Gebruik een vochtige doek om de kunststof oppervlakken te reinigen. Vermijd water in de elektrische delen. Berg het op in een droge ruimte.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Marquant of raadpleeg erkende verkopers. Gewone onderdelen (wielen, moeren) kunnen online worden besteld.

GEBRUIKSAANWIJZING KL4005 Marquant

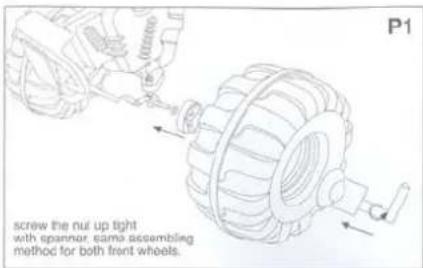

P1. Zet de voorwielen op de voor-as, en plaats de schroef. Draai vervolgens de schroeven van beide wielen goed vast.

P2. Zet het linker achterwiel op de achter-as, en plaats de schroef. Draai vervolgens de schroeven van beide wielen goed vast zoals u met de voorwielen heeft gedaan.

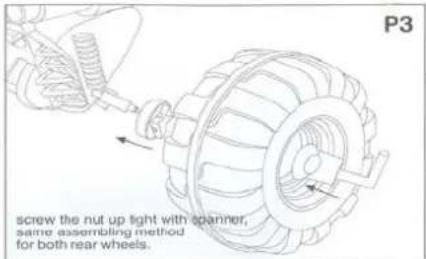

P3. Zet het rechter achterwiel op de achter-as, en plaats de schroef. Draai vervolgens de schroeven van beide wielen goed vast zoals u met de voorwielen heeft gedaan

P4. Pak het stuur, en doe de draden In het gat en sluit deze aan op het Aansluitblok.

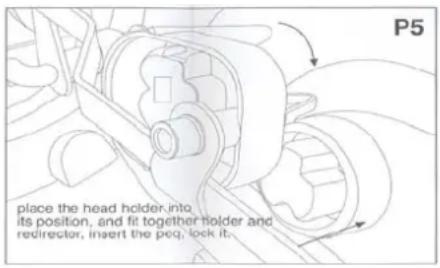

P5. Plaats de stuur aandrijf as (met plastic pen) in positie en schuif deze in elkaar. Plaats als laatst de borgpen.

P6. Sluit de draden van de accu aan. De zwarte draad aan de zwarte klem en de rode draad aan de rode klem van de accu.

1. Zet de hoofdschakelaar op "ON"
2. Gebruik de "Forward/Stop/Reverse" op de tank om te rijden en is op de "benzine tank" geplaatst. F=voorwaarts B=achteruit S=Stop
3. Druk het gaspedaal in aan de rechterzijde om de vooruit te rijden. De koplampen zullen op dat moment aangaan, en de achteruitlampen bij het achteruitrijden.
4. De claxon is te vinden aan de rechterkant van het stuur.
5. De Knipperlicht schakelaar is aan de linkerzijde van het stuur geplaatst. De richting aanwijzers gaan gepaard met licht en geluid.

6. 3x "AA" batterijen zijn extra nodig om gebruik te kunnen maken van de geluid functie. Plaats deze in de batterij houder onder de buddy-seat.

7. Indien u de quad niet meer gebruikt zet de schakelaar op OFF.

8. Om op te laden: Sluit de adapter aan, aan de linker zijkant van de motor boven het linker voetsteun. U dient de accu na gebruik minimaal 3 uur op te laden. Indien de accu geheel leeg is dient u ongeveer 6 tot 10 uur te laden. Meer dan 16 uur laden kan de accu ernstig beschadigen.

ASSEMBLAGE
